BRUKSANVISNING CDM1120 Ferm

Justering av vridmomentet

Fig. E

Takk for at du kjøpte dette Ferm-produktet. Ved å gjøre det, har du nå et utmerket produkt som leveres av en av Europas ledende leverandører. Alle produkter som leveres til deg av Ferm blir produsert etter de høyeste standardene for yteevne og sikkerhet.

1. SIKKERHETSINSTRUKSJONER

Les vedlagte sikkerhetsadvarsler, ytterligere sikkerhetsadvarsler og instruksjonene. Unnlatelse fra å følge

sikkerhetsadvarslene og instruksjonene kan føre til elektrisk støt, brann og/eller alvorlig skade. Oppbevar sikkerhetsadvarslene og instruksjonene for fremtidig referanse.

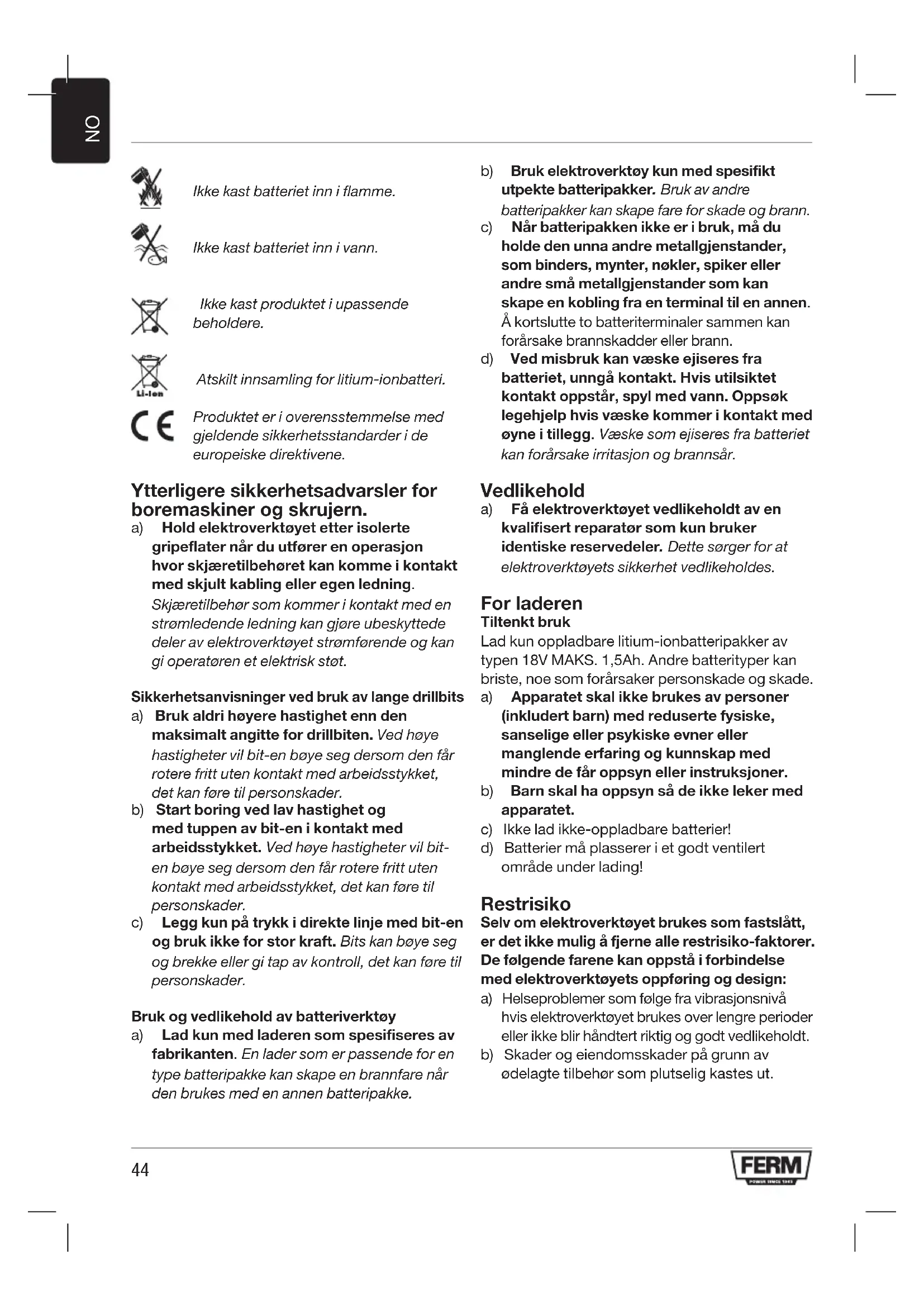

De følgende symbolene brukes i brukerhåndboken eller på produktet:

Lesbrukerhåndboken.

Angir risiko for personskade, tap av liv eller skade på verktøyet i tilfelle instruksjonene i denne håndboken ikke følges.

Risiko for elektrisk støt.

Variabel elektrisk hastighet.

Rotasjon, venstre/høyre.

Ikke bruk i regn.

Kun innendørsbruk.

Ikke kast batteriet inn i vann.

Ikke kast produktet i upassende beholdere.

Atskilt innsamling for litium-ionbatteri.

Produktet er i overensstemmelse med gjeldende sikkerhetsstandarder i de europeiske direktivene.

Ytterligere sikkerhetsadvarsler for boremaskiner og skrujern.

a) Hold elektroverktøyet etter isolerte gripeflater när du utfører en operasjon hvor skjæretilbehøret kan komme i kontakt med skjult kabling eller egen ledning.

Skjæretilbehør som kommer i kontakt med en strømledende ledning kan gjøre ubeskyttede deler av elektroverktøyet strømførende og kan gi operatøren et elektrisk støt.

Sikkerhetsanvisninger ved bruk av lange drillbits

a) Bruk aldri høyere hastighet enn den maksimalt angitte for drillbiten. Ved høye hastigheter vil bit-en bøye seg dersom den får rotere fritt uten kontakt med arbeidsstykket, det kan føre til personskader.

b) Start boring ved lav hastighet og med tuppen av bit-en i kontakt med arbeidsstykket. Ved høye hastigheter vil bit-en bøye seg dersom den får rotere fritt uten kontakt med arbeidsstykket, det kan føre til personskader.

c) Legg kun på trykk i direkte linje med bit-en og bruk ikke for stor kraft. Bits kan bøye seg og brekke eller gi tap av kontroll, det kan føre til personskader.

Bruk og vedlikehold av batteriverktøy

b) Bruk elektroverktøy kun med spesifikt utpekte batteripakker. Bruk av andre batteripakker kan skape fare for skade og brann.
c) Når batteripakken ikke er i bruk, må du holde den unna andre metallgjenstander, som binders, mynter, nøkler, spiker eller andre små metallgjenstander som kan skape en kobling fra en terminal til en annen. Å kortslutte to batteriterminaler sammen kan forårsake brannskadder eller brann.
d) Ved misbruk kan væske ejiseres fra batteriet, unngå kontakt. Hvis utilsiktet kontakt oppstår, spyl med vann. Oppsøk legehjelp hvis væske kommer i kontakt med øyne i tillegg. Væske som ejiseres fra batteriet kan forårsake irritasjon og brannsår.

Vedlikehold

a) Få elektroverktøyet vedlikeholdt av en kvalifisert reparatør som kun bruker identiske reservedeler. Dette sørger for at elektroverktøyets sikkerhet vedlikeholdes.

For laderen

Tiltenkt bruk

Lad kun oppladbare litium-ionbatteripakker av typen 18V MAKS. 1,5Ah. Andre batterityper kan briste, noe som forårsaker personskade og skade.

a) Apparatet skal ikke brukes av personer (inkludert barn) med reduserte fysiske, sanselige eller psykiske evner eller manglende erfaring og kunnskap med mindre de får oppsyn eller instruksjoner.
b) Barn skal ha oppsyn så de ikke leker med apparatet.
c) Ikke lad ikke-oppladbare batterier!
d) Batterier må plasserer i et godt ventilert område under lading!

Restrisiko

Selv om elektroverktøyet brukes som fastslått, er det ikke mulig å fjerne alle restrisiko-faktorer. De følgende farene kan oppstå i forbindelse med elektroverktøyets oppføring og design:

a) Helseproblemer som følge fra vibrasjonsnivå hvis elektroverktøyet brukes over lengre perioder eller ikke blir håndtert riktig og godt vedlikeholdt.
b) Skader og eiendomsskader på grunn av ødelagte tilbehør som plutselig kastes ut.

Advarsel! Dette elektroverktøyet producerer et elektromagnetisk felt under drift. I noen tilfeller kan dette feltet forstyrre aktive eller passive medisinske implantater. For å redusere risikoen for alvorlig eller dødelig skade, anbefaler vi at personer med medisinske implantater konsulterer legen og fabrikanten av medisinske implantat før elektroverktøyet tas i bruk.

2.MASKININFORMASJON

Tiltenkt bruk

Denne trådløse boremaskinen er tiltenkt til å drille inn og løsne skruer samt for å bore i tre, metall og plast.

Tekniske spesifikasjoner

Modellnr. CDM1120
Lader CDA1145
Inngangseffekt for lader 100-240V~ 50-60Hz 50W
Effekt for lader 21V d.c. 1.5A
Oppladbar batteripakke 18V	—— Lithium-ion 1,5Ah
Ladetid for batteri 60 minutter
Chuck-kapasitet 1.5 - 13 mm
Innstillinger for dreiemoment 17 + boremodus
Hastighet uten belastning
Posisjon 1:	0-350 /min
Posisjon 2:	0-1300 /min
Vekt (inkl. batteri) 1,13 kg
Lydtrykknivå L_PA	67,02 dB(A), K=3dB(A)
Lydeffekt L_WA	78,02 dB(A), K=3dB(A)
Hånd-arm-vibrasjon a_h (skruing uten støt)	1,001 m/s ^2 K=1,5 m/s ^2
Hånd-arm-vibrasjon a_h,D (boring i metall)	2,629 m/s ^2 K=1,5 m/s ^2

Vibrasjonsnivå

Vibrasjonsnivået som oppgis i denne instruksjonshåndboken har blitt målt i henhold til en standardisert test gitt i EN62841. Den kan brukes for å sammenligne et verktøy med et annet og som forberedende vurdering av utsettelse for vibrasjon når verktøyet brukes for bruksområdene som nevnes.

- Bruk av verktøyet for andre bruksområder eller dårlig vedlikeholdt tilbehør kan øke eksponeringsnivået betraktelig.

- Gangene verktøyet er slått av eller när det gjøres uten å gjøre jobben kan redusere eksponeringsnivået betraktelig.

Beskytt deg mot effekten av vibrasjon ved å vedlikeholde verktøyet og tilbehøret, holde hendene dine varme og organisere jobbmønsteret ditt.

Beskrivelse

Batteriet må lades før første bruk.

Fjerning av batteriet fra maskinen

Fig. B1 + B2

- Trykk opplåsningsknappene for batteriet (3) og trekk batteriet ut av maskinen som vist i Fig. B1.

Sette batteriet inn i maskinen

Fig. B1 + B2

• Sett batteriet (2) inn i basen til maskinen som vist i Fig. B2.
• Dytt batteriet videre fremover til det klikker på plass.

Grønn Batterilading fullført, batteri helt ladet

• Det kan ta opp til 60 minutter å lade 1,5Ah-batteriet helt.
• Etter batteriet er helt ladet, fjerner du lade-pluggen fra stikkontakten og batteriet fra laderen.

Når maskinen ikke brukes over lengre tid, er det best å lagre batteriet i ladet tilstand.

Utstyring og fjerning av spisser til boremaskiner og skrujern

Fig. D

Drillchucken (7) er passende for spisser til boremaskiner og skrujern med rundt eller sekskantet skaft.

• Hold maskinen fast med én hånd.
• Åpne drillchucken (7) ved å rotere chucken med klokken med den andre hånden til den åpnes nok til at spissen kan glis inn.
• Sett inn skaftet til spissen til boremaskin eller skrujern.
• Stram drillchucken igjen ved å rotere chucken (7) mot klokken.
• Sjekk at spissen er godt sentrert ved å aktivere på-/av-brytere litt.

Justering av girene

Fig. D

Bytt aldri gir mens motoren kjører, dette vil skade maskinen.

Sett aldri bryteren midt mellom begge posisjonene, dette vil skade maskinen.

Maskinen har 2 borehastigheter som kan justeres ved å gli girbryteren (8) fremover eller bakover. Tallet på girbryteren (8) viser hvilken posisjon som har blitt valgt.

• Posisjon 1: For sakte boring, stort borediameter eller boring av skruer. Maskinen har høy effekt med en lav hastighet.
• Posisjon 2: For rask boring eller lite borediameter.

Justering av rotasjonsretning

Fig. E

• Sett retningsbryteren (9) til posisjon for å drille skruer eller bruke den for boring.
• Sett retningsbryteren (9) til posisjon for å fjerne skruer.

Slå maskinen på og av

Fig. E

På-/av-bryteren (10) brukes for å aktivere maskinen og justere rotasjonshastighet.

• Å trykke på-/av-bryteren (10) vil aktivere maskinen, jo lengre inn bryteren trykkes, jo raskere vil boret gå rundt.
• Å slippe på-/av-bryteren (10) vil stoppe maskinen.
• Flytt bryteren for retningsforandring (9) til midtstillingen for å låse på-/av-bryteren.

Justering av dreiemomentet

Fig. E

Maskinen har 17 forskjellige innstillinger for dreiemoment og en spesiell boremodus for å stille inn effekten som blir overført til chucken.

Ved å rotere justeringsringen for dreiemoment (11), kan skruer bores til en forhåndsbestemt dybde, noe som er ideelt for gjentagende arbeid. Jo større tallet er, jo mer dreiemoment blir overført.

• Velg en lav innstilling for små skruer eller mykt arbeidsmateriale.
• Velg en høy innstilling for store skruer, hardt arbeidsmateriale og når du fjerner skruer.
• Du bør helst velge så lav innstilling som mulig när du borer skruer. Velg en høyere innstilling hvis motoren slipper för skruen er helt strammet.
• For boring, vri justeringsringen for dreiemoment (11) til innstillingen for boring (✓) ved å vri den helt mot klokken.

Sørg for at retningsbryteren (9) alltid er satt til under boring.

Maskinen er utstyrt med beskyttelsesfunksjon mot elektrisk overbelastning. Når maskinen blir overbelastes, slås den av automatisk. Vent i noen sekunder for å la overbelastningsbeskyttelsen nullstilles när dette skjer.

4. VEDLIKEHOLD

Slå alltid av maskinen og fjern batteripakken før rengjøring og vedlikehold.

Rengjør maskinbekledningen regelmessig med en myk klut, helst etter hver bruk. Sørg for at ventilasjonsåpningene er fri for støv og skitt. Fjern veldig utholdende skitt med en myk klut fuktet med såpeskum. Ikke bruk noen løsemidler som bensin, alkohol, ammoniakk osv. Slike kjemikalier vil skade de syntetiske komponentene.

GARANTI

Garantibetingelsene finnes i garantikortet som er vedlagt for seg selv.

MILJ∅

Defekt og/eller kasserte elektriske eller elektroniske apparater må samles på passende resirkuleringsanlegg.

Kun for EU-land

Ikke kast elektroverktøy i husholdningsavfall. Ifølge den europeiske veiledningen 2012/19/EC for kassert elektrisk og elektronisk utstyr og implementeringen dens inn i nasjonal rett, må elektroverktøy som ikke er brukbare lengre samles inn hver for seg og avhendes på en miljøvennlig måte.

Produktet og brukerhåndboken er underlagt endringer. Spesifikasjoner kan endres uten forvarsel.

Trådløs Li-Ion boremaskine 18V CDM1120

Den trådløse boremaskine er beregnet til at fastskrue og løsne skruer samt til at bore i træ, metal og plastik.

Tekniske specifikationer

Model nr. CDM1120
Oplader CDA1145
Opladerens tilførsel 100-240V~ 50-60Hz 50W
Opladerens effekt 21V DC. 1.5A
Genopladelig batteripakke 18V --- Li-ion 1,5Ah
Batteriets opladningstid 60 minutter
Borepatronskapacitet 1.5 - 13 mm
Momentindstillinger	17 + Boretilstand
Hastighed uden last
Position 1:	0-350 /min
Position 2:	0-1300 /min
Vægt (inkl. batteri)	1,13 kg
Lydtrykniveau L_PA	67,02 dB(A), K=3 dB(A)
Lydeffektniveau L_WA	78,02 dB(A), K=3 dB(A)
Hånd-arm vibration a_n (skruetrækning uden kraftpåvirkning)	1,001 m/s2 K=1,5 m/s2
Hånd-arm vibration a_n,D (Boring i metal)	2,629 m/s2 K=1,5 m/s2

Vibrationsniveau

• Stil retningskontakten (9) i positionen for at fastskrue eller for at bruge den til boring.
• Stil retningskontakten (9) i positionen for at fjerne skruer.

Sørg for, at retningskontakten (9) altid står på under boring.

Før rengøring og vedligeholdelse skal du altid slukke for maskinen og fjerne batteripakken fra maskinen.
