BRUGSANVISNING CDM1120 Ferm

Klasse II maskin - Dobbel isolering - Du trenger ikke et jordet støpsel.

Makstemperatur 40°C.

Ikke kast batteriet inn i flamme.

Tallene i teksten henviser til diagrammene på side 2 - 3.

Fig. A

1. Maskin
2. Batteri
3. Opplåsningsknapp for batteri
4. Lader
5. LED-indikator for lader
6. Chuck
7. Bryter for girvalg
8. Retningsbryter
9. På-/av-bryter
10. Justeringsring for dreiemoment
11. Arbeidslys

3.DRIFT

Sørg for at batteriets ytre er rent og tørt før du kobler til laderen eller maskinen.

Fjern alltid batteriet før du monterer et tilbehør.

Tak for dit køb af dette Ferm-produkt. Du har hermed tilegnet dig et fremragende produkt, der er leveret af en af Europas førende leverandører. Alle produkter, du modtager fra Ferm, er fremstillet i overensstemmelse med de højeste standarder inden for ydeevne og sikkerhed.

1.SIKKERHEDSANVISNINGER

Læs de vedlagte sikkerhedsadvarsler, de yderligere sikkerhedsadvarsler og vejledningen. Hvis sikkerhedsadvarsler-

ne og vejledningen ikke følges, kan det resultere i elektrisk stød, brand og/eller alvorlige personskader. Gem sikkerhedsadvarslerne og vejledningen til fremtidig brug.

Følgende symboler anvendes i brugervejledningen eller på produktet:

Læsbrugervejledningen.

Angiver risiko for personskade, dødsfald eller beskadigelse af værktøjet i tilfælde af manglende overholdelse af anvisningerne i denne vejledning.

Risiko for elektrisk stød.

Variabel elektronisk hastighed.

Rotation, venstre/højre.

Må ikke bruges i regnvejr.

Kun til indendørs brug.

Klasse II-maskine - Dobbeltisoleret - Du har ikke brug for et jordstik.

Maks. temperatur 40°C.

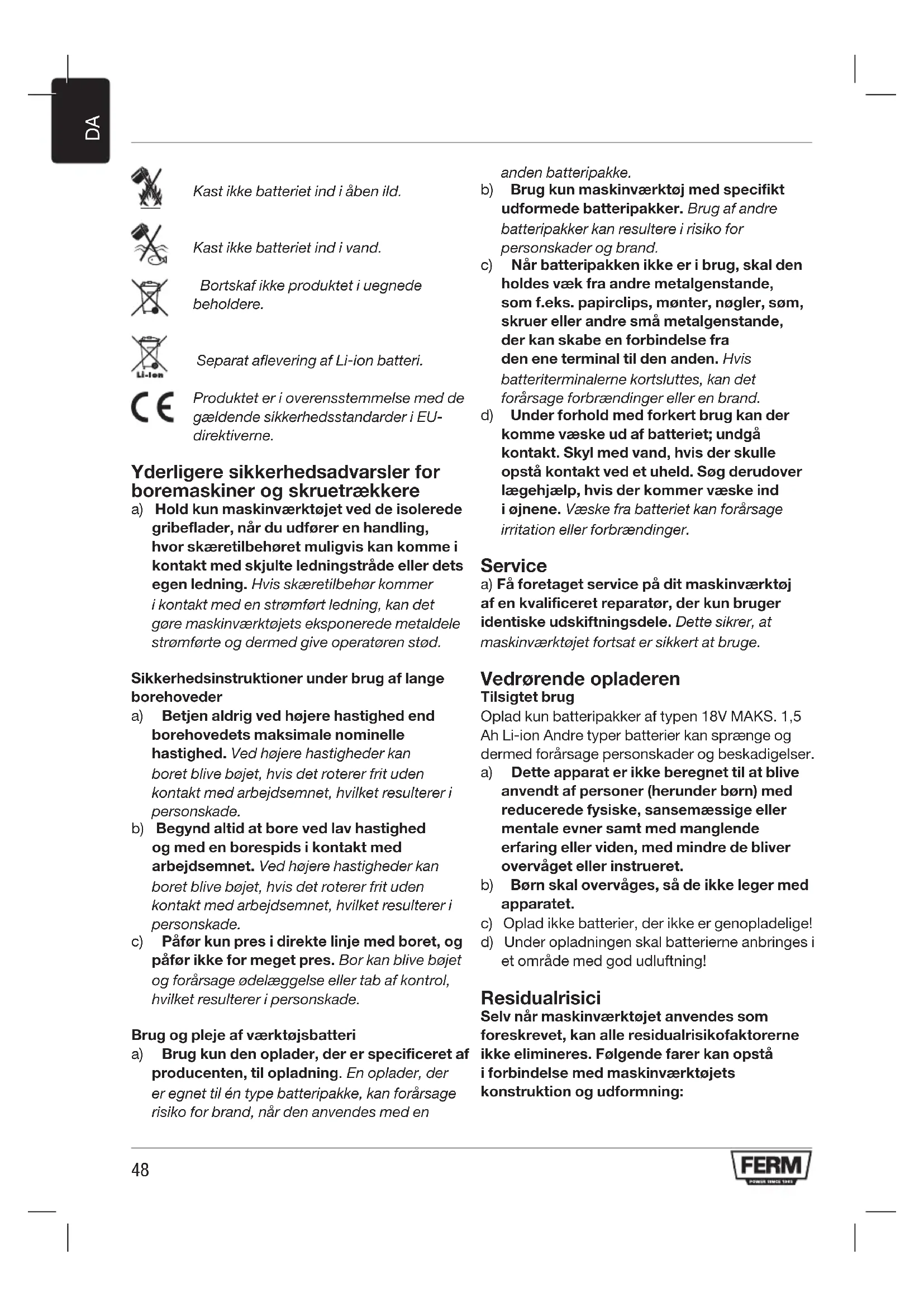

Kast ikke batteriet ind i åben ild.

Kast ikke batteriet ind i vand.

Bortskaf ikke produktet i uegnede beholdere.

Produktet er i overensstemmelse med de gældende sikkerhedsstandarder i EU-direktiverne.

Yderligere sikkerhedsadvarsler for boremaskiner og skruetrækkere

a) Hold kun maskinværktøjet ved de isolerede gribeflader, når du udfører en handling, hvor skæretilbehøret muligvis kan komme i kontakt med skjulte ledningstråde eller dets egen ledning. Hvis skæretilbehør kommer i kontakt med en strømført ledning, kan det gøre maskinværktøjets eksponerede metaldele strømførte og dermed give operatøren stød.

Sikkerhedsinstruktioner under brug af lange borehoveder

a) Betjen aldrig ved højere hastighed end borehovedets maksimale nominelle hastighed. Ved højere hastigheder kan boret blive bøjet, hvis det roterer frit uden kontakt med arbejdsemnet, hvilket resulterer i personskade.

b) Begynd altid at bore ved lav hastighed og med en borespids i kontakt med arbejdsemnet. Ved højere hastigheder kan boret blive bøjet, hvis det roterer frit uden kontakt med arbejdsemnet, hvilket resulterer i personskade.

c) Påfør kun pres i direkte linje med boret, og påfør ikke for meget pres. Bor kan blive bøjet og forårsage ødelæggelse eller tab af kontrol, hvilket resulterer i personskade.

Brug og pleje af værktøjsbatteri

a) Brug kun den oplader, der er specificeret af producenten, til opladning. En oplader, der er egnet til én type batteripakke, kan forårsage risiko for brand, när den anvendes med en

anden batteripakke.

b) Brug kun maskinværktøj med specifikt udformede batteripakker. Brug af andre batteripakker kan resultere i risiko for personskader og brand.
c) Når batteripakken ikke er i brug, skal den holdes væk fra andre metalgenstande, som f.eks. papirclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, der kan skabe en forbindelse fra den ene terminal til den anden. Hvis batteriterminalerne kortsluttes, kan det forårsage forbrændinger eller en brand.
d) Under forhold med forkert brug kan der komme væske ud af batteriet; undgå kontakt. Skyl med vand, hvis der skulle opstå kontakt ved et uheld. Søg derudover lægehjælp, hvis der kommer væske ind i øjnene. Væske fra batteriet kan forårsage irritation eller forbrændinger.

Service

a) Få foretaget service på dit maskinværktøj af en kvalificeret reparatør, der kun bruger identiske udskiftningsdele. Dette sikrer, at maskinværktøjet fortsat er sikkert at bruge.

Vedrørende opladeren Tilsigtet brug

Oplad kun batteripakker af typen 18V MAKS. 1,5 Ah Li-ion Andre typer batterier kan sprænge og dermed forårsage personskader og beskadigelser.

a) Dette apparat er ikke beregnet til at blive anvendt af personer (herunder børn) med reducerede fysiske, sansemæssige eller mentale evner samt med manglende erfaring eller viden, med mindre de bliver overvåget eller instrueret.
b) Børn skal overvåges, så de ikke leger med apparatet.
c) Oplad ikke batterier, der ikke er genopladelige!
d) Under opladningen skal batterierne anbringes i et område med god udluftning!

Residualrisici

Selv når maskinværktøjet anvendes som foreskrevet, kan alle residualrisikofaktorerne ikke elimineres. Følgende farer kan opstå i forbindelse med maskinværktøjets konstruktion og udformning:

a) Helbredsdefekter, der forårsages af de udsendte vibrationer, hvis maskinværktøjet bruges gennem en længere periode, eller hvis det ikke styres og vedligeholdes korrekt.
b) Personskader og beskadigelse af ejendomme pga. ødelagt tilbehør, der pludselig flyver ud.

Advarsel! Dette maskinværktøj producerer et elektromagnetisk felt under handlingen. Dette felt kan i visse tilfælde virke forstyrrende på aktive eller passive medicinske implantater. Med henblik på at reducere risikoen for alvorlige eller dødelige personskader anbefales det, at personer med medicinske implantater kontakter deres læge og producenten af det medicinske implantat, inden de anvender dette maskinværktøj.

2.MASKINOPLYSNINGER

Tilsigtet brug

Det udsendte vibrationsniveau, der er angivet i denne brugsvejledning, er blevet målt i overensstemmelse med en standardiseret test i henhold til EN62841. Den kan bruges til at sammenligne et værktøj med et andet og som en indledende vurdering af eksponering for vibration, når værktøjet bruges til de nævnte anvendelser.

• Når værktøjet bruges til forskellige anvendelser, eller med forskelligt eller dårligt vedligeholdt tilbehør, kan eksponeringsniveauet øges betydeligt.
• De gange, hvor værktøjet er slukket, eller når det er tændt, men ikke bruges til opgaven på det pågældende tidspunkt, kan det reducere eksponeringsniveauet betydeligt.

Beskyt dig mod vibrationseffekterne ved at vedligeholde værktøjet og dets tilbehør, holde dine hænder varme og organisere dine arbejdsmønstre.

Beskrivelse

Tallene i teksten henviser til diagrammerne på side 2 - 3.

Fig. A

1. Maskine
2. Batteri
3. Knap til oplåsning af batteri
4. Oplader
5. LED-indikator for oplader
6. Borepatron
7. Kontakt til gearvalg
8. Retningskontakt
9. Tænd/sluk-kontakt
10. Momentjusteringsring
11. Arbejdslys

3.DRIFT

Batteriet skal oplades inden første brug.

Sådan fjernes batteriet fra maskinen Fig. B1 + B2

- Tryk på knapperne til oplåsning af batteri (3) og træk batteriet ud af maskinen, som vist på Fig. B1.

Sådan sættes batteriet ind i maskinen

Fig. B1 + B2

Sørg for, at batteriets yderside er ren og tør, inden du forbinder det til opladeren eller maskinen.

• Sæt batteriet (2) ind i maskinens base, som vist på Fig. B2.
• Skub batteriet længere frem, indtil det klikker på plads.

Opladning af batteriet (med opladeren)

Fig. C

- Sæt opladerstikket i en stikkontakt, og vent et øjeblik. LED-indikatoren på batteri (6) lyser og viser opladerens status.

LED-indikator (6)

Fig. C

Batteri har 1 LED-indikator (6), som indikerer opladningsprocessens status:

LED Opladerstatus

Rødt Batteriopladning i gang

Grønt Batteriopladning afsluttet, batteri helt opladet

• Det kan tage op til 60 minutter at lade 1,5Ah batteriet helt op.
• Når batteriet er ladet helt op, skal du tage opladerens stik ud af kontakten og fjerne batteriet fra opladeren.

Når maskinen ikke bruges gennem en længere periode, er det bedst at opbevare batteriet i opladet tilstand.

Isætning og fjernelse af boremaskinebor eller skruetrækkerbor

Fig. D

Tag altid batteriet ud, inden du monterer tilbehør.

Borepatronen (7) er velegnet til boremaskinebor og skruetrækkerbor med rund aksel samt med sekskantet aksel.

• Hold maskinen fast med den ene hånd
• Åbn borepatronen (7) ved at dreje den med uret med den anden hånd, indtil den er tilstrækkelig åben til, at et bor kan skubbes ind.
• Isæt boremaskineborets eller skruetrækkerborets aksel
• Stram igen borepatronen ved at rotere den (7) fast mod uret.

- Kontrollér, om boret befinder sig i centrum ved kortvarigt at aktivere maskinens tænd/sluk-kontakt.

Justering af gearene

Fig. D

Skift aldrig gear, mens motoren kører. Dette vil beskadige maskinen.

Stil aldrig kontakten midt imellem begge positioner, da dette vil beskadige maskinen.

Maskinen har 2 borehastigheder, som kan justeres ved at skubbe gearkontakten (8) frem eller tilbage. Nummeret på gearkontakten (8) viser hvilken position, der er valgt.

• Position 1: Til langsom boring, stor borediameter eller skruetrækning. Maskinen har en høj effekt ved en lav hastighed.
• Position 2: Til hurtig boring eller lille borediameter

Justering af rotationsretningen

Fig. E

Sådan tændes og slukkes maskinen

Fig. E

Tænd/sluk-kontakten (10) bruges til at aktivere maskinen og justere rotationshastigheden.

• Når du trykker på tænd/sluk-kontakten (10), aktiveres maskinen. Jo længere kontakten skubbes, des hurtigere drejer boret rundt.
• Når tænd/sluk-kontakten (10) slippes, standser maskinen.
• Flyt kontakten til omvendt retning (9) til midterpositionen for at låse tænd/slukkontaktens bevægelse.

Justering af momentet

Fig. E

Maskinen har 17 forskellige momentindstillinger og en særlig boretilstand for at indstille den effekt, der overføres til borepatronen.

Ved at rotere momentjusteringsringen (11) kan skruer fastskrues til en forudvalgt dybde, hvilket

er ideelt til repetitivt arbejde. Jo højere et tal, des større moment overføres.

• Vælg en lav indstilling til små skruer eller blødt arbejdsmateriale.
• Vælg en høj indstilling til store skruer, hårde arbejdsmaterialer, og når der fjernes skruer.
• Du bør helst vælge en så lav indstilling som muligt ved fastskruning. Vælg en højere indstilling, hvis motoren glider, inden skruen er helt strammet.
• Ved boring skal ringen til momentjustering (11) drejes til indstillingen for boring (▲Dette gøres ved at dreje den helt mod uret.

Maskinen er udstyret med en funktion til beskyttelse mod elektronisk overbelastning. Når maskinen bliver overbelastet, lukker den automatisk ned. Når dette sker, bedes du vente nogle få sekunder på, at beskyttelsen mod overbelastning nulstiller sig selv.

4. VEDLIGEHOLDELSE

Rengør maskinbeklædningerne regelmæssigt med en blød klud, helst efter hver anvendelse. Sørg for, at der ikke er støv eller snavs i ventilationsåbningerne. Fjern snavs, der sidder meget godt fast, med en blød klud, der er fugtet i sæbevand. Brug ikke opløsningsmidler, som f.eks. benzin, sprit, ammoniak osv. Kemikalier som disse beskadiger de syntetiske komponenter.

GARANTI

Garantibetingelserne findes på det garantikort, der er vedlagt separat.

MILJ∅

Defekte og/eller bortskaffede elektriske og elektroniske apparater skal afleveres på en passende genbrugsstation.

Kun for lande i EU

Maskinværktøj må ikke bortskaffes sammen med husholdningsaffald. Ifølge EU-direktiv 2012/19/EF om affald af elektrisk og elektronisk udstyr og dets gennemførelse i den nationale lovgivning skal maskinværktøjer, der ikke længere anvendes, afleveres separat og bortskaffes på en miljøvenlig måde.

Produktet og brugervejledningen er genstand for ændringer. Specifikationer kan ændres uden yderligere varsel.
