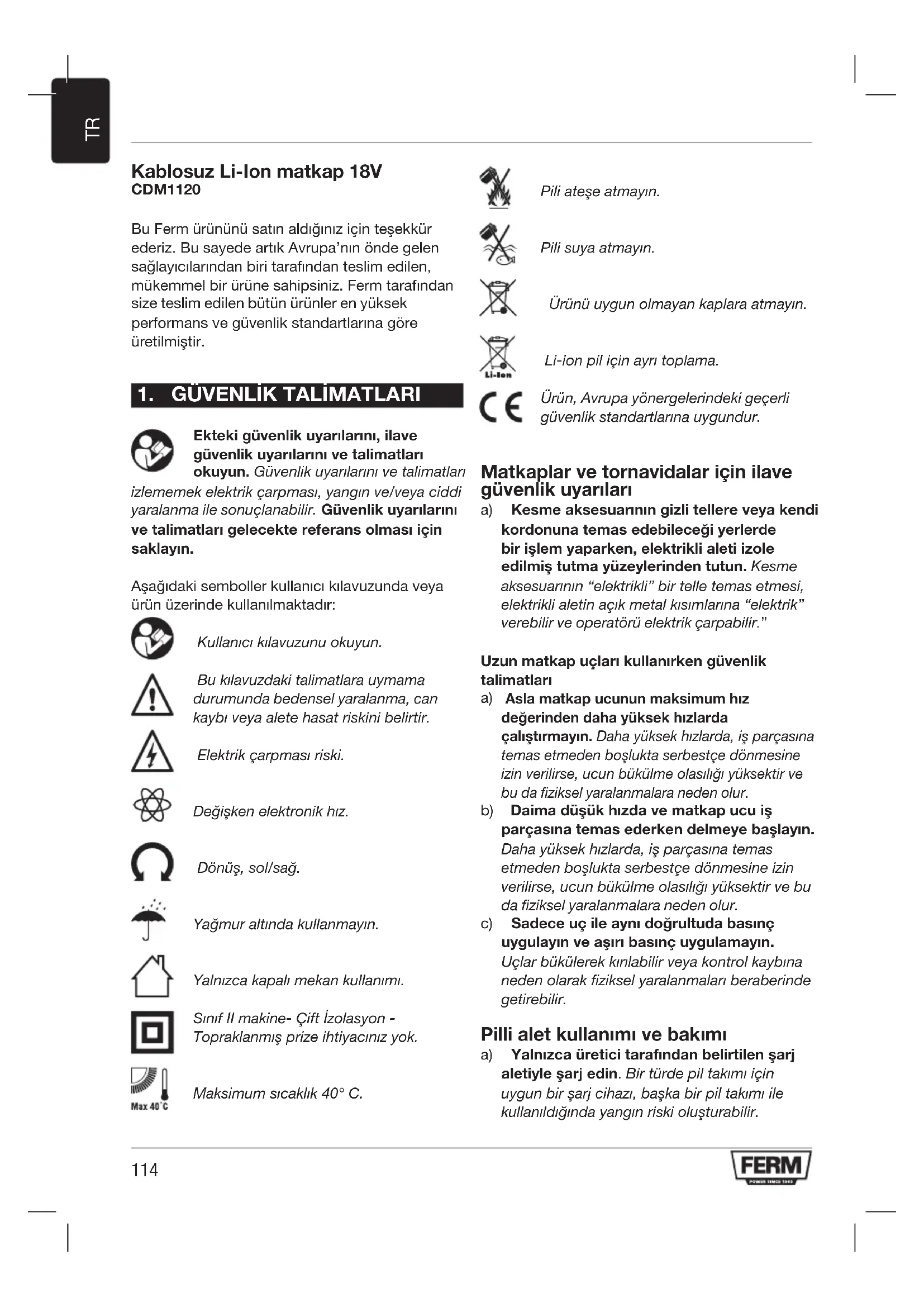

KULLANIM KILAVUZU CDM1120 Ferm

Bu Ferm ürününü satın aldığınız için teşekkür ederiz. Bu sayede artık Avrupa'nın önde gelen sağlayıcılarından biri tarafından teslim edilen, mükemmel bir ürüne sahipsiniz. Ferm tarafından size teslim edilen bütün ürünler en yüksek performans ve güvenlik standartlarına göre üretilmiştir.

1. GÜVENLİK TALİMATLARI

Ekteki güvenlik uyarılarını, ilave güvenlik uyarılarını ve talimatları okuyun. Güvenlik uyarılarını ve talimatları izlememek elektrik çarpması, yangın ve/veya ciddi yaralanma ile sonuçlanabilir. Güvenlik uyarılarını ve talimatları gelecekte referans olması için saklayın.

Aşağıdaki semboller kullanıcı kılavuzunda veya ürün üzerinde kullanılmaktadır:

Kullanıcı kılavuzunu okuyun.

Bu kılavuzdaki talimatlara uymama durumunda bedensel yaralanma, can kaybı veya alete hasat riskini belirtir.

Elektrik çarpması riski.

Değişken elektronik hız.

Dönüş, sol/sağ.

Yağmur altında kullanmayın.

Yalnızca kapalı mekan kullanımı.

Sınıf II makine- Çift İzolasyon - Topraklanmış prize ihtiyacınız yok.

Maksimum sıcaklık 40° C.

Pili ateşe atmayın.

Pili suya atmayın.

Ürünü uygun olmayan kaplara atmayın.

Li-ion pil için ayrı toplama.

Ürün, Avrupa yönergelerindeki geçerli güvenlik standartlarına uygundur.

Matkaplar ve tornavidalar için ilave güvenlik uyarıları

a) Kesme aksesuarının gizli tellere veya kendi kordonuna temas edebileceği yerlerde bir işlem yaparken, elektrikli aleti izole edilmiş tutma yüzeylerinden tutun. Kesme aksesuarının “elektrikli” bir telle temas etmesi, elektrikli aletin açık metal kısımlarına “elektrik” verebilir ve operatörü elektrik çarpabilir.”

Uzun matkap uçları kullanırken güvenlik talimatları

a) Asla matkap ucunun maksimum hız değerinden daha yüksek hızlarda çalıştırmayın. Daha yüksek hızlarda, iş parçasına temas etmeden boşlukta serbestçe dönmesine izin verilirse, ucun bükülme olasılığı yüksektir ve bu da fiziksel yaralanmalara neden olur.
b) Daima düşük hızda ve matkap ucu iş parçasına temas ederken delmeye başlayın. Daha yüksek hızlarda, iş parçasına temas etmeden boşlukta serbestçe dönmesine izin verilirse, ucun bükülme olasılığı yüksektir ve bu da fiziksel yaralanmalara neden olur.
c) Sadece uç ile aynı doğrultuda basınç uygulayın ve aşırı basınç uygulamayın. Uçlar bükülerek kırılabilir veya kontrol kaybına neden olarak fiziksel yaralanmaları beraberinde getirebilir.

Pilli alet kullanımı ve bakımı

a) Yalnızca üretici tarafından belirtilen şarj aletiyle şarj edin. Bir türde pil takımı için uygun bir şarj cihazı, başka bir pil takımı ile kullanıldığında yangın riski oluşturabilir.

b) Elektrikli aletleri yalnızca özel olarak belirlenmiş pil takımlarıyla kullanın. Başka pil takımlarının kullanımı yaralanma ve yangın riski oluşturabilir.
c) Pil takımı kullanımda olmadığında ataşlar, bozuk paralar, çiviler, vidalar veya bir uçtan diğerine bağlantı kurabilecek diğer küçük metal nesneler gibi diğer metal nesnelerden uzak tutun. Pil uçlarını birbirine kısa devre yaptırmak yanık veya yangına neden olabilir.
d) Bozuk koşullarda pilden sıvı çıkabilir; temas- tan kaçının. Kazara temas gerçekleşirse, suyla yıkayın. Sıvı gözlerle temas ederse ek olarak tıbbi yardım isteyin. Pilden çıkan sıvı tahrişe veya yanıklara neden olabilir.

Servis

a) Elektrikli aletinizi yalnızca aynı değişim parçaları kullanan, vasıflı bir tamirci tarafından servis ettirin. Bu, elektrikli aletin güvenliğinin korunmasını sağlayacaktır.

Şarj cihazı için

Kullanım amacı

Yalnızca 18V MAX. 1.5Ah Li-ion tipitekrar şarj edilebilir pil takımlarını şarj edin. Diğer pil türleri patlayarak bedensel yaralanma ve hasara nedem olabilir.

a) Cihaz, gözetim veya talimat verilmedikleri takdirde kısıtlı fiziksel, duysal veya zihinsel becerilere sahip veya deneyim ve bilgiden yoksun kişiler (çocuklar dahil) tarafından kullanılmaz.
b) Çocuklar cihazla oynamamak için gözetim altında tutulur
c) Tekrar doldurulabilir olmayan pilleri şarj etmeyin
d) Şarj sırasında piller iyi havalanmış bir bölgeye yerleştirilmelidir!

Kalıntı riskleri

Elektrikli alet belirtildiği gibi kullanıldığında bile tüm kalıntı risk faktörlerini bertaraf etmek mümkün değildir. Elektrikli aletin yapısı ve tasarımı ile bağlantı olarak aşağıdaki tehlikeler ortaya çıkabilir:

a) Elektrikli alet uzun bir süredir kullanılıyororsa veya yeterli ölçüde yönetilmiyor ve doğru biçimde bakılmıyorsa vibrasyon emisyonundan kaynaklanan sağlık bozuklukları.
b) Aniden fırlayan kırık aksesuarlar nedeniyle yaralanmalar ve hasar.

UYARI! Bu elektrikli alet işlem sırasında elektromanyetik alan üretir. Bu alan bazı koşullar altında aktif veya pasif tıbbi implantlarla kaçışabilir. Ciddi veya ölümcül yaralanma riskini azaltmak için, tıbbi implant sahibi olan kişilerin bu elektrikli aleti kullanmadan önce doktorlarına ve tıbbi implant üreticisine danışmalarını öneririz.

2. MAKİNE BİLGİSİ

Kullanım amacı

Bu kablosuz matkap vidaları sıkıştırmak ve gevşetmenin yanında tahta, metal ve plastikte delme için amaçlanmıştır.

Teknik spesifikasyonlar

Model No CDM1120
Şarj aleti CDA1145
Şarj aletinin girişi 100-240V~ 50-60Hz 50W
Şarj aletinin çıkışı 21V d.c. 1.5A
Tekrar şarj edilebilir pil takımı18V--- Li-ion 1.5Ah
Pil şarj süresi	60 dakika
Matkap kovanı kapasitesi	1.5 - 13 mm
Tork ayarları	17 + Matkap modu
Yüksüz hız Konum 1:	0-350 /dak
Konum 2:	0-1300 /dak
Ağırlık (pil dahil)	1,13 kg
Ses basınç seviyesi L_PA	67.02 dB(A) K= 3 dB(A)
Ses güç seviyesi L_WA	78.02 dB(A) K= 3 dB(A)
El-kol vibrasyonua _n (darbesiz vidalama)	1.001 m/s ^2 K=1.5 m/s ^2
El-kol vibrasyonua _n,D (Metali delme)	2.629 m/s ^2 K=1.5 m/s ^2

Vibrasyon seviyesi

Bu talimat kılavuzunda belirtilen vibrasyon emisyon seviyesi EN62841 içinde verilen bir standart teste uygun olarak ölçülmüştür; bir aleti başka bir aletle karşılaştırmak için ve aleti adı geçen uygulamalar için kullanırken bir ilk maruz kalma değerlendirmesi olarak kullanılabilir.

• Aleti farklı uygulamalar için veya farklı ya da kötü bakılan aksesuarlarla kullanmak maruz kalma seviyesini büyük ölçüde artırabilir.
• Aletin kapalı olduğu veya çalışıp da gerçekten

işi yapmadığı zamanlar maruz kalma seviyesini büyük ölçüde azaltabilir.

Aletin ve aksesuarların bakımını yaparak, ellerinizi sıcak tutarak ve çalışma düzenlerinizi organize ederek vibrasyonun etkilerine karşı kendinizi koruyun.

Açıklama

Metindeki numaralar sayfa 2 - 3'teki şemaları işaret etmektedir

Şekil A

1. Makine
2. Pil
3. Pil kilidini açma düğmesi
4. Şarj aleti
5. Şarj aleti LED göstergesi
6. Matkap kovanı
7. Dişli seçim anahtarı
8. Yön anahtarı
9. Açma / Kapama anahtarı
10. Tork ayarlama halkası
11. Çalışma lambası

3. ÇALIŞTIRMA

İlk kullanımdan önce pil şarj edilmelidir.

Pili makineden çıkarma

Şekil B1

- Pil kilidi açma düğmelerini (3) gösterildiği gibi makineden dışarı çekin.

Pili makineye sokma

Şekil B2

Şarj aletine veya makineye bağlamadan önce pilin dış tarafından temiz ve kuru olmasını sağlayın.

• Pili (2) makinenin tabanına Şek. B2'de gösterildiği gibi takın.
• Yerine oturana kadar pili daha ileriye itin.

Pili şarj etme (şarj cihazıyla)

Şek. C

- Şarj cihazı fişini bir elektrik çıkışına takın ve bir süre bekleyin. Pil cihazı (6) üzerindeki LED göstergesi yanacak ve şarj durumunu gösterecektir.

LED göstergesi (6)

Şek. C

Pil, şarj sürecinin durumunu gösteren 1 LED göstergesine (6) sahiptir.

LED Şarj aleti durumu

Kırmızı Pil şarj ediliyor

Yeşil Pilin şarji tamamlandı, bil tamamen şarj edildi

• 1.5Ah pili tam olarak şarj etmek 60 dakika sürebilir.
• Pil tamamen şarj olduktan sonra şarj cihazı fişini prizden çıkarın ve pili şarj cihazından çıkarın.

Makine daha uzun bir süre kullanılmadığında, pili şarlı durumda saklamak en iyisidir.

Matkapları veya tornavida takma uçlarını takma ve çıkarma

Şek. D

Bir aksesuar monte ederken her zaman pili çıkarın

Matkap kovanı uç tutucu (7) yuvarlak gövdelilerin yanında altı köşeli gövdeli matkaplar ve tornavida takma uçları için uygundur.

• Makineyi bir elinizle sabit tutun.
• Ucun içeri kaymasına yetecek kadar açılana dek kovanı diğer elinizle saat yönünde döndürerek matkap kovanını (7) açın.
• Matkap veya tornavida ucunun gövdesini yerleştirin
• Kovanı (7) saatin ters yönünde döndürerek matkap kovanını sıkın.
• Makinenin açma/kapama anahtarını kısaca etkinleştirerek ucun iyi ortalanmış olup olmadığını kontrol edin.

Vitesleri ayarlama

Şek. D

Motor çalışırken asla vites değiştirmeyin, bu makinenize zarar verecektir.

Ortadaki anahtarı asla iki konum arasına koymayın, bu makinenize zarar verecektir makine.

Makine 2 matkap hızına sahip olup, bu hız vites anahtarını (8) ileri veya geriye kaydırarak ayarlanabilir. Vites anahtarı (8) üzerindeki numara hangi konumun seçildiğini gösterir.

• Konum 1: Yavaş delme, büyük delme çapı veya vidalama. Makine düşük hızda yüksek güce sahiptir.
• Konum 2: Hızlı delme veya küçük delme çapı için

Dönüş yönünü ayarlama

Şek. E

• Vidalamak veya delmek için kullanmak üzere yön anahtarını (9) konumuna ayarlayın.
• Vidaları çıkarmak için yön anahtarını (9) konumuna ayarlayın.

Makineyi açıp kapama

Şek. E

Açma/kapama anahtarı (10) makineyi etkinleştirmek ve dönme hızını ayarlamak için kullanılır.

• Açma/kapama anahtarına (10) basma makineyi etkinleştirecektir, anahtar ne kadar uzağa itilirse, matkap o kadar hızlı dönecektir.
• Açma/kapama anahtarını (10) bırakmak makineyi durduracaktır.
• Açma/kapama anahtarının hareketini kilitlemek için yön geri hareket anahtarını (9) orta konuma getirin.

Torku ayarlama

Şek. E

Makine gücün kovana iletilmesini ayarlamak için 17 farklı tork ayarına ve özel bir delme modunda sahiptir.

Tork ayarlama halkasını (11) döndürerek vidalar önceden belirlenmiş bir derinlikte sıklabilir, tekrarlanan iş için idealdir. Sayı ne kadar yüksek olursa, o kadar fazla tork iletilecektir.

• Küçük vidalar veya yumuşak iş malzemesi için düşük bir ayar seçin.
• Büyük vidalar, sert iş malzemeleri ve vidaları çıkarırken yüksek bir ayar seçin.
• Vidalari takarken tercihen mümkün olduğunca düşük bir ayar seçmelisiniz. Vida tamamen sıkılmadan önce motor kayarsa daha yüksek bir ayar seçin.
• Delme için, tork ayarlama halkasını (11) tamamen saatin tersi yönünde çevirerek delme ayarına (▲) getirin.

Makine, elektronik aşırı yük koruması işleviyle donatılmıştır. Makine aşırı yük aldığında otomatik olarak kapanacaktır. Bu olduğunda, lütfen aşırı yük korumanın kendini sıfırlamasına izin vermek için birkaç saniye bekleyin.

4.BAKIM

Temizlik ve bakımdan önce her zaman makineyi kapatın ve pil takımını makineden çıkarın.

Makine kaplamalarını yumuşak bir bezle, tercihen her kullanımdan sonra düzenli olarak temizleyin. Havalandırma deliklerinin toz ve kirden arınmış olduğundan emin olun. Çok inatçı kirleri sabun köpüğüyle ıslatılmış yumuşak bir bezle çıkarın. Benzin, alkol, amonyak vs. gibi çözücü maddeleri kullanmayın. Bunlar gibi kimyasallar sentetik bileşenlere zarar verecektir.

GARANTI

Garanti koşulları ayrı olarak eklenmiş garanti kartı üzerinde bulunabilir.

CEVRE

Arızalı ve/veya atılmış elektrikli veya elektronik ekipmanların uygun geri dönüşüm konumlarında toplanması gerekir.

Yalnızca AT ülkeleri için

Elektrikli aletleri evsel atık olarak atmayın. Atık Elektrikli ve Elektronik Donanım için Avrupa İlkeleri 2012/19/EC 'ye ve ulusal hak uygulamasına göre, artık kullanılamaz olan elektrikli aletler ayrı olarak toplanalı ve çevre dostu bir yolla imha edilmelidir.

Ürün ve kullanıcı kılavuzu değişikliğe tabidir. Spesifikasyonlar başka bir uyarı olmaksızın değiştirilebilir.

Delme sırasında yön anahtarının (9) her zaman ayarında olmasını sağlayın.

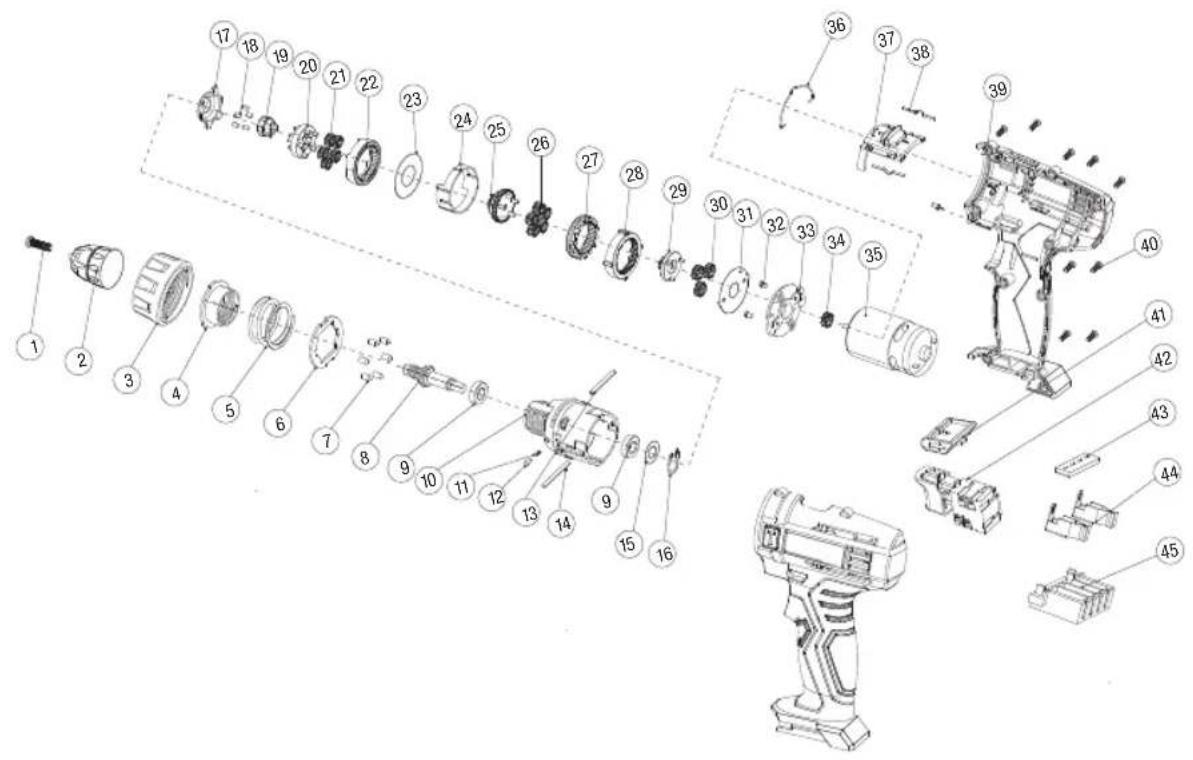

Exploded view
