NÁVOD NA OBSLUHU CDM1120 Ferm

Ďakujeme vám, že ste si zakúpili produkt značky Ferm. Získali ste tým špičkový produkt od jedného z popredných európskych dodávatelov. Všetky produkty, ktoré vám boli dodané spoločnostou Ferm sa vyrábajú podľa najvyšších štandardov výkonu a bezpečnosti.

1. BEZPEČNOSTNÉ POKYNY

Prečítajte si priložené bezpečnostné varovania, doplnkové bezpečnostné varovania a pokyny. Nedodržiavanie bezpečnostných varovaní a pokynov môže mať za následok zásah elektrickým prúdom, vznik požiaru a/alebo vážnu ujmu na zdraví. Všetky bezpečnostné varovania a pokyny si odložte na budúce použitie.

V používatel'skej príručke alebo priamo na produkte nájdete nasledujúce symboly:

Prečítajte si používatel'skú príručku.

Vypovedá o riziku ujmy na zdraví, usmrtenia a poškodenia náradia v prípade nedodržiavania pokynov v tejto príručke.

Nepoužívajte v daždi.

Len na použitie v interiéri.

Zariadenie triedy II - dvojitá izolácia - nevyžaduje si uzemnenú zástrčku.

Max. teplota 40 °C.

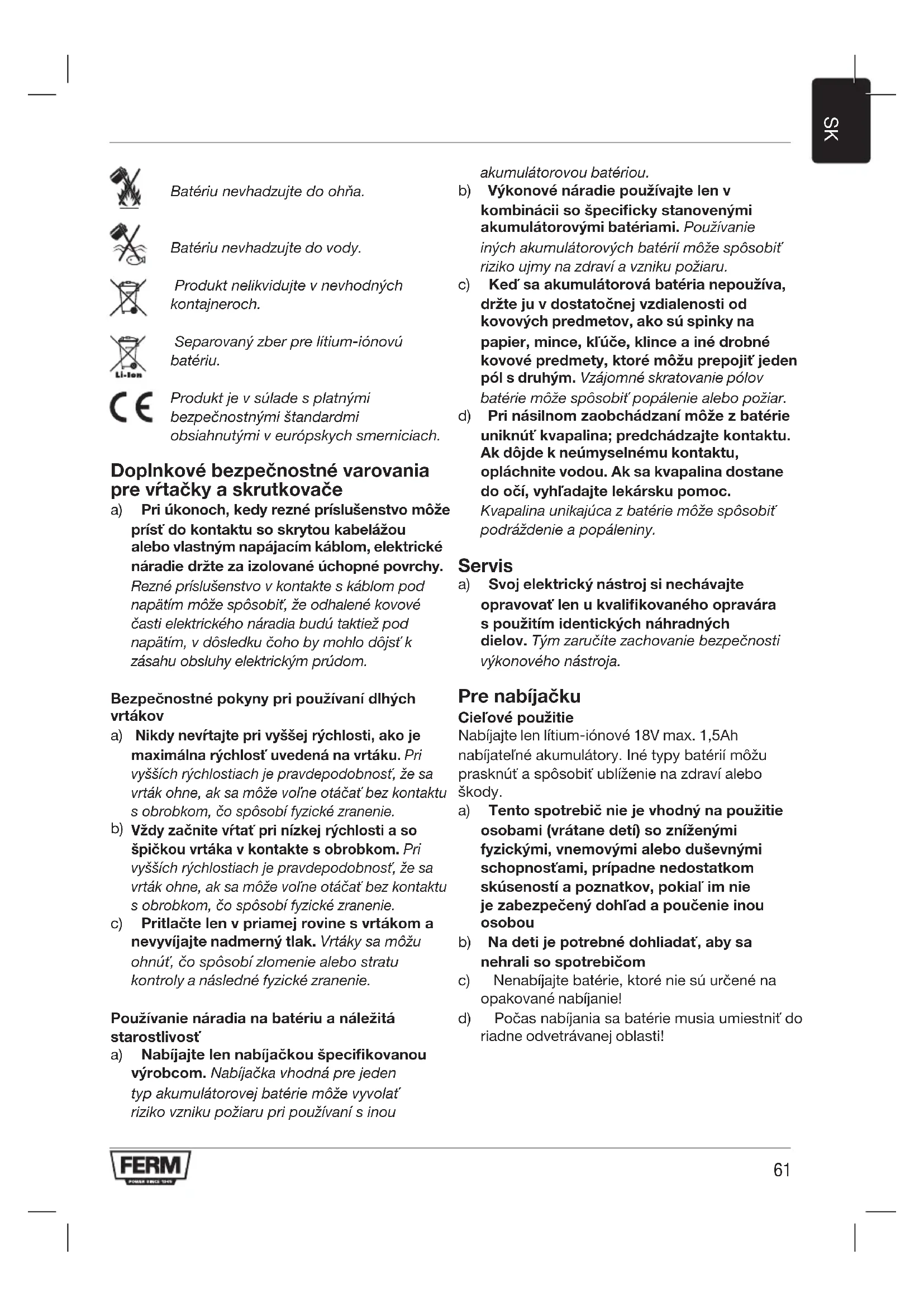

Batériu nevhadzujte do ohňa.

Batériu nevhadzujte do vody.

Produkt nelikvidujte v nevhodných kontajneroch.

Produkt je v súlade s platnými bezpečnostnými štandardmi obsiahnutými v európskych smerniciach.

Doplnkové bezpečnostné varovania pre vítačky a skrutkovače

a) Pri úkonoch, kedy rezné príslušenstvo môže príst do kontaktu so skrytou kabelážou alebo vlastným napájacím káblom, elektrické náradie držte za izolované úchopné povrchy.

Rezné príslušenstvo v kontakte s káblom pod napätím môže spôsobit, že odhalené kovové časti elektrického náradia budú taktiež pod napätím, v dôsledku čoho by mohlo dôjst'k zásahu obsluhy elektrickým prúdom.

Bezpečnostné pokyny pri používaní dlhých vrtákov

a) Nikdy nevrtajte pri vyššej rýchlosti, ako je maximálna rýchlost uvedená na vrtáku. Pri vyšších rýchlostiach je pravdepodobnosť, že sa vrták ohne, ak sa môže volne otáčat' bez kontaktu s obrobkom, čo spôsobí fyzické zranenie.
b) Vždy začnite vrtat' pri nízkej rýchlosti a so špičkou vrtáka v kontakte s obrobkom. Pri vyšších rýchlostiach je pravdepodobnosť, že sa vrták ohne, ak sa môže volne otáčat' bez kontaktu s obrobkom, čo spôsobí fyzické zranenie.
c) Pritlačte len v priamej rovine s vrtákom a nevyvíjajte nadmerný tlak. Vrtáky sa môžu ohnút, čo spôsobí zlomenie alebo stratu kontroly a následné fyzické zranenie.

Používanie náradia na batériu a náležitá starostlivosť

a) Nabíjajte len nabíjačkou špecifikovanou výrobcom. Nabíjačka vhodná pre jeden typ akumulátorovej batérie môže vyvolat' riziko vzniku požiaru pri používaní s inou

b) Výkonové náradie používajte len v kombinácii so špecificky stanovenými akumulátorovými batériami. Používanie iných akumulátorových batérií môže spôsobit' riziko ujmy na zdraví a vzniku požiaru.
c) Ked' sa akumulátorová batéria nepoužíva, držte ju v dostatočnej vzdialenosti od kovových predmetov, ako sú spinky na papier, mince, klúče, kince a iné drobné kovové predmety, ktoré môžu prepojit' jeden pól s druhým. Vzájomné skratovanie pólov batérie môže spôsobit' popálenie alebo požiar.
d) Pri násilnom zaobchádzaní môže z batérie uniknút kvapalina; predchádzajte kontaktu. Ak dôjde k neúmyselnému kontaktu, opláchnite vodou. Ak sa kvapalina dostane do očí, vyhl'adajte lekársku pomoc. Kvapalina unikajúca z batérie môže spôsobit' podráždenie a popáleniny.

Servis

Nabíjajte len lítium-iónové 18V max. 1,5Ah nabíjateľné akumulátory. Iné typy batérií môžu prasknúť a spôsobit’ ublíženie na zdraví alebo škody.

a) Tento spotrebič nie je vhodný na použitie osobami (vrátane deti) so zníženými fyzickými, vnemovými alebo duševnými schopnosťami, prípadne nedostatkom skúseností a poznatkov, pokial’ im nie je zabezpečený dohl’ad a poučenie inou osobou
b) Na deti je potrebné dohliadať, aby sa nehrali so spotrebičom
c) Nenabíjajte batérie, ktoré nie sú určené na opakované nabíjanie!
d) Počas nabíjania sa batérie musia umiestniť do riadne odvetrávanej oblasti!

Výmena napájacieho kábla

Ak dôjde k poškodeniu napájacieho kábla, vymenit ho môže len výrobca, jeho servisný agent alebo podobne kvalifikovaná osoba, aby nedošlo k ublíženiu na zdraví.

Reziduálne riziká

Ani v prípade, ak sa elektrické náradie používa podľa pokynov, nie je možné eliminovať všetky zvyškové rizikové faktory. Nasledujúce nebezpečenstvá môžu vyvstať vzhľadom na konštrukciu a dizajn elektrického náradia:

a) Zdravotné defekty vyvstávajúce z vibračných emisií elektrického náradia hrozia v prípade, ak sa náradie používa počas dlhých časových období alebo sa správne nespravuje a nepodrobuje údržbe.
b) Ublíženie na zdraví a škody na majetku môžu byť spôsobené vymrštenými kusmi zlomeného príslušenstva.

Varovanie! Toto elektrické náradie počas prevádzky vytvára elektromagnetické pole. Toto pole môže za istých okolností rušit' aktivne alebo pasívne lekárske implantáty. V záujme zníženia rizika vážnych a smrtel'ných zranení odporúčame sa osobám s lekárskymi implantátmi pred zahájením používania náradia poradit' s ošetrujúcim lekárom.

2. INFORMÁCIE O ZARIADENÍ

Ciel'ové použitie

Táto bezdrôtová vítačka je určená na skrutkovanie a povol'ovanie skrutiek, ako aj vrtanie do dreva, kovu a plastov.

Technické špecifikácie

Modelové č. CDM1120
Nabíjačka CDA1145
Vstup nabíjačky 100-240V~ 50-60Hz 50W
Výstup nabíjačky 21V d.c. 1.5A
Nabíjateľný akumulátor 18V lítium-iónový 1,5Ah
Doba nabíjania batérie 60 minút
Kapacita upináka 1.5 - 13 mm
Nastavenia krútiaceho momentu 17 + režim výtania
Otáčky bez záťaže Poloha 1:	0-350/min.
Poloha 2:	0-1300/min.

Hmotnosť (s batériou)	1,13 kg
Hladina zvukového tlaku LPA	67,02 dB(A) K = 3 dB(A)
Hladina zvukového výkonu LWA	78,02 dB(A) K = 3 dB(A)
Vibrácie prenášané na ruku/pažu ah (skrutkovanie bez nárazu)	1,001 m/s ^2 K=1,5 m/s ^2
Vibrácie prenášané na ruku/pažu ah,D (vírtanie do kovu)	2,629 m/s ^2 K=1,5 m/s ^2

Hladina vibrácií

Hladina vibračných emisií uvádzaná v tejto používateľskej príručke bola nameraná podľa štandardizovaného testu definovaného v štandarde EN62841; môže sa použiť na porovnanie jedného náradia s druhým a ako predbežné hodnotenie vibrácií pri používaní náradia na uvádzané účely.

• Používanie náradia na rôzne účely alebo s rôznym či nevhodne udržiavaným príslušenstvom môže výrazne zvýšit hladinu expozície.
• Obdobia, ked' je náradie vypnuté alebo sa prevádzkuje na vol'nobeh (bez pracovného úkonu), môžu výrazne znížit hladinu expozície.

Pred účinkami vibrácií sa chráňte údržbou náradia a príslušenstva, udržiavaním rúk v teple a vhodnou organizáciou pracovných postupov.

Popis

Čísla uvedené v texte sa odvolávajú na diagramy na stranách 2 - 3

Obr. A

1. Zariadenie
2. Batéria
3. Tlačidlo uvolnenia batérie
4. Nabíjačka
5. Indikátor LED nabíjačky
6. Upinák
7. Spínač výberu prevodu
8. Prepínač smeru
9. Spínač Zap./Vyp.
10. Krúžok na nastavenie krútiaceho momentu
11. Pracovné svetlo

3.PREVÁDZKA

Batéria sa pred prvým použitím musí nabit'.

Vybratie batérie zo zariadenia Obr. B1 + B2

- Stlačte tlačidlá na uvoľnenie batérie (3) a batériu vytiahnite von zo zariadenia podľa znázornenia na obr. B1.

Vloženie batérie do zariadenia Obr. B1 + B2

Upinák vrtákov (7) je vhodný na vrtáky a násady skrutkovača s okrúhlym hriadelom, ako aj šesthranným hriadelom.

• Batériu (2) vložte do základne zariadenia podľa znázornenia na obr. B2.
• Batériu tlačte d'alej dopredu, kým nezapadne na miesto.

Indikátor LED (6) Obr. C

Batéria je vybavená 1 indikátorom LED (6):

LED Stav	nabíjačky
Červená	Nabíjanie batérie prebieha
Zelená	Nabíjanie batérie sa dokončilo, batéria je úplne nabitá

• Úplné nabitie 1,5Ah batérie môže trvať max. 60 minút.
• Ked' batériu úplne nabijete, odpojte konektor nabíjačky zo zásuvky a batériu vyberte z nabíjačky.

Ked' sa zariadenie dlhší čas nebude používať, najlepšie je batériu uskladnit' v nabitom stave.

Nasádzanie a vyberanie vrtákov alebo násad skrutkovača Obr. D

Pred osádzaním príslušenstva vždy vyberte batériu.

Nastavenie prevodov Obr. D

Nikdy neprepínajte prevody, kým je motor v prevádzke, pretože v opačnom prípade poškodíte zariadenie.

Zariadenie ponúka 2 rýchlosti vrtania, ktoré je možné nastavit posunutím prepínača prevodov (9) dopredu alebo dozadu. Číslo na prepínači prevodov (9) znázorňuje, ktorá poloha je zvolená.

• Poloha 1: Použite pri pomalom vrtaní, vel'kom priemere vrtania alebo skrutkovaní. Zariadenie dosahuje vysoký výkon pri nízkych otáčkach.
• Poloha 2: Na rýchle vírtanie alebo vírtanie malých priemerov.

Nastavenie smeru otáčania Obr. E

• Prepínač smeru (9) uvedte do polohy, ak chcete skrutkovat' skrutky, prípadne zariadenie použit na vrtanie.
• Prepínač smeru (9) uvedte do polohy, ak chcete povol'ovat' skrutky.

Zapnutie a vypnutie zariadenia Obr. E

Spínač Zap./Vyp. (10) slúži na aktivovanie zariadenia a nastavenie rýchlosti otáčania.

rýchlejšie sa bude vrták otáčat'.

Zariadenie disponuje 17 rôznymi nastaveniami krútiaceho momentu a špeciálnym režimom vrtania na nastavenie výkonu prenášaného na upinák.

Otáčaním krúžka na nastavenie krútiaceho momentu (11) je možné skrutky zaskrutkovat' na prednastavenú híbku, čo je ideálne pri opakujúcich sa pracovných úkonoch. Čím vyššie je číslo, tým vyšší krútiaci moment sa bude prenášat'.

• V prípade malých skrutiek alebo mäkkého pracovného materiálu zvol'te nízke nastavenie.
• V prípade vel'kých skrutiek, pevných pracovných materiálov a odstraňovaní skrutiek zvol'te vysoké nastavenie.
• Pri skrutkovaní je podľa možností potrebné zvolit čo najnižšie nastavenie. Ak motor prešmykuje pre úplným zatiahnutím skrutky, zvolťe vyššie nastavenie.
• V prípade vrtania otočte krúžok na nastavenie krútiaceho momentu (11) na nastavenie pre vrtanie (◆) uplným otočením proti smeru hodinových ručičiek.

Zariadenie je vybavené elektronickou funkciou ochrany proti preťaženiu. Ked' dôjde k preťaženiu zariadenia, automaticky sa vypne. Ked' sa tak stane, počkajte niekol’ko sekúnd na automatický reset ochrany proti preťaženiu.

4. ÚDRŽBA

Puzdro zariadenia vyčistite jemnou tkaninou, podľa možností po každom použití. Uistite sa,

že vetracie otvory neobsahujú prach a nečistoty. Odolné nečistoty odstráňte jemnou tkaninou navlhčenou v mydlovej vode. Nepoužívajte rozpúšťadlá ako benzín, alkohol, amoniak a pod. Takéto chemické látky poškodia syntetické komponenty.

ZÁRUKA

Chybné alebo vyradené elektrické či elektronické zariadenia musia byť zberané v príslušných recyklačných zberniach.

Len pre krajiny ES

Elektrické náradie nelikvidujte ako súčasť komunálneho odpadu. Podľa Európskej smernice 2012/19/ES o vyradených elektrických a elektronických zariadeniach a jej implementácie do národného práva sa elektrické náradie, ktoré je viac nepoužitelné, musí zberat’ ako separovaný odpad a likvidovať ekologickým spôsobom.

Produkt a používatel'ská príručka podliehajú zmenám. Špecifikácie sa môžu zmenit bez predchádzajúceho upozornenia.
