NAUDOJIMO INSTRUKCIJA CDM1120 Ferm

Akumuliatorinis ličio jonų gręžtuvas 18V

CDM1120

Ačiū, kad įsigijote šį „Ferm“ gaminį. Dabar turite puikų gaminį, kurį pateikia vieni svarbiausių Europos tiekėjų. Visi „Ferm“ tiekiami gaminiai yra pagaminti pagal aukščiausius veikimo ir saugos standartus.

1. SAUGOS TAISYKLÉS

Perskaitykite pateiktus įspėjimus dėl saugos ir papildomas saugos taisykles bei nurodymus. Jei bus

nesilaikoma toliau pateiktų įspėjimų dėl saugos ir nurodymų, gali kilti elektros smūgio, gaisro ir (arba) sunkaus sužeidimo pavojus. Išsaugokite saugos taisykles ir naudojimo instrukciją ateičiai.

Šioje naudojimo instrukcijoje ir arba ant jrenginio naudojami simboliai:

Perskaitykite naudojimo instrukcija.

Reiškia susižeidimo pavojų, pavojų gyvybei ar įrankio sugadinimo grėsmę nesilaikant instrukcijos nurodymų.

Elektros smūgio pavojus.

Elektroninis greičio reguliavimas.

Sukimas j kaire/dešinę.

Nenaudokite lietui lyjant.

Naudokite tik patalpose.

Il klasės prietaisas - dviguba izoliacija - Nereikia jokio jžeminto kištuko.

Maks. temperatūra 40°C.

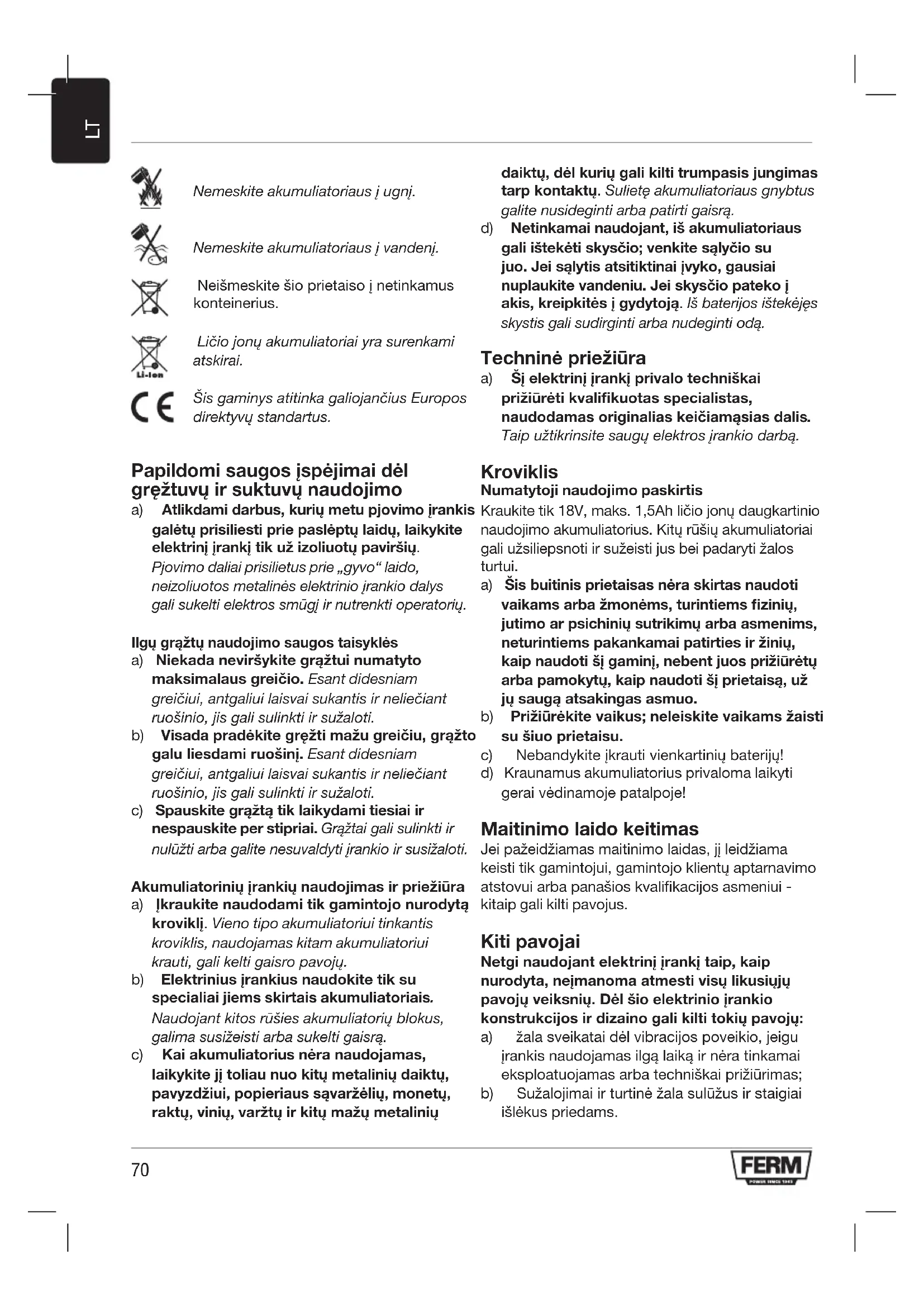

Nemeskite akumuliatoriaus j ugnj.

Nemeskite akumuliatoriaus j vandenj.

Neišmeskite šio prietaiso j netinkamus konteinerius.

Ličio jonų akumuliatoriai yra surenkami atskirai.

Šis gaminys atitinka galiojančius Europos direktyvų standartus.

daiktų, dėl kurių gali kilti trumpasis jungimas tarp kontaktų. Sulietę akumuliatoriaus gnybtus galite nusideginti arba patirti gaisrą.

d) Netinkamai naudojant, iš akumuliatoriaus gali ištekėti skysčio; venkite sąlyčio su juo. Jei sąlytis atsitiktinai įvyko, gausiai nuplaukite vandeniu. Jei skysčio pateko įakis, kreipkitės į gydytoja. Iš baterijos ištekėjęs skystis gali sudirginti arba nudeginti odą.

Techninė priežiūra

a) Ši elektrini įrankį privalo techniškai prižiūrėti kvalifikuotas specialistas, naudodamas originalias keičiamąsias dalis. Taip užtikrinsite saugų elektros įrankio darbą.

Papildomi saugos įspėjimai dėl gręžtuvų ir suktuvų naudojimo

a) Atlikdami darbus, kurių metu pjovimo įrankis galėtų prisiliesti prie paslėptų laidų, laikykite elektrinį įrankį tik už izoliuotų paviršių.

Pjovimo daliai prisilietus prie „gyvo“ laido, neizoliuotos metalinės elektrinio įrankio dalys gali sukelti elektros smūgį ir nutrenkti operatorių.

Ilgu gražtu naudojimo saugos taisyklės

a) Niekada neviršykite gražtui numatyto maksimalaus greičio. Esant didesniam greičiui, antgaliui laisvai sukantis ir neliečiant ruošinio, jis gali sulinkti ir sužaloti.

b) Visada pradėkite gręžti mažu greičiu, grąžto galu liesdami ruošinį. Esant didesniam greičiui, antgaliui laisvai sukantis ir neliečiant ruošinio, jis gali sulinkti ir sužaloti.

c) Spauskite grąztą tik laikydami tiesiai ir nespauskite per stipriai. Grażtai gali sulinkti ir nulūžti arba galite nesuvaldyti įrankio ir susižaloti.

Akumuliatorinių jrankių naudojimas ir priežiūra

a) Ikraukite naudodami tik gamintojo nurodytą kroviklj. Vieno tipo akumuliatoriui tinkantis kroviklis, naudojamas kitam akumuliatoriui krauti, gali kelti gaisro pavoju.

b) Elektrinius įrankius naudokite tik su specialiai jiems skirtais akumuliatoriais. Naudojant kitos rūšies akumuliatorių blokus, galima susižeisti arba sukelti gaisrą.

c) Kai akumuliatorius nėra naudojamas, laikykite jį toliau nuo kitų metalinių daiktų, pavyzdžiui, popieriaus sąvaržėlių, monetų, raktų, vinių, varžtų ir kitų mažų metalinių

Kroviklis

Numatytoji naudojimo paskirtis

Kraukite tik 18V, maks. 1,5Ah ličio jonų daugkartinio naudojimo akumuliatorius. Kitų rūšių akumuliatoriai gali užsiliepsnoti ir sužeisti jus bei padaryti žalos turtui.

a) Šis buitinis prietaisas néra skirtas naudoti vaikams arba žmonėms, turintiems fizinių, jutimo ar psichinių sutrikimų arba asmenims, neturintiems pakankamai patirties ir žinių, kaip naudoti šį gaminį, nebent juos prižiūrėtų arba pamokytų, kaip naudoti šį prietaisą, už jų saugą atsakingas asmuo.
b) Prižiūrėkite vaikus; neleiskite vaikams žaisti su šiuo prietaisu.
c) Nebandykite jkrauti vienkartinių baterijų!
d) Kraunamus akumuliatorius privaloma laikyti gerai védinamoje patalpoje!

Maitinimo laido keitimas

Jei pažeidžiamas maitinimo laidas, jį leidžiama keisti tik gamintojui, gamintojo klientų aptarnavimo atstovui arba panašios kvalifikacijos asmeniui - kitaip gali kilti pavojus.

Kiti pavojai

Netgi naudojant elektrinį įrankį taip, kaip nurodyta, nejmanoma atmesti visų likusiųjų pavojų veiksnių. Dėl šio elektrinio įrankio konstrukcijos ir dizaino gali kilti tokių pavojų:

a) žala sveikatai dėl vibracijos poveikio, jeigu jrankis naudojamas ilgą laiką ir nėra tinkamai eksploatuojamas arba techniškai prižiūrimas;
b) Sužalojimai ir turtinė žala sulūžus ir staigiai išlėkus priedams.

Įspėjimas! Šis elektrinis įrankis darbo metu sukuria elektromagnetinį lauką. Esant tam tikroms sąlygoms, šis laukas gali sutrikdyti aktyvių arba pasyvių medici-ninių implantų veikimą. Norint sumažinti sunkių arba mirtinų sužeidimų pavojų, re-komenduojame, kad asmenys, turintys medicininių implantų, prieš pradėdami naudoti šį elektrinį įrankį, pasitartų su savo fizioterapeutais ir medicininių implantų ga-mintojais.

2. INFORMACIJA APIE [RENGINI]

Numatytoji naudojimo paskirtis

Šis akumuliatorinis gręžtuvas skirtas varžtas jsukti bei išsukti ir medienai, metalui bei plastikui gręžti.

Techniniai duomenys

Modelio Nr. CDM1120
Kroviklis CDA1145
Kroviklio jvesties lizdas 100-240V~ 50-60Hz 50W
Kroviklio jvestis 21V NS 1,5A
Jkraunamas akumuliatorius 18V, ličio jonų, 1,5Ah
Akumuliatoriaus įkrovimo laikas 60 minutės
Griebtuvo skersmuo 1.5 - 13 mm
Sukimo momento nuostatos 17 + gręžimo režimas
Greitis be apkrovos 1 padėtis: 0-350/min2 padėtis: 0-1300/min
Svoris (su akumuliatoriumi) 1,13 kg
Garso slėgio lygis, LPA 67,02 dB (A) K = 3 dB (A)
Garso galios lygis, LwA	78,02 dB (A) K = 3 dB (A)
Plaštakų-rankų vibracija ah (varžtų sukimas be smūgių)	1,001 m/s ^2 K=1,5 m/s ^2
Plaštakų-rankų vibracija ah,D (metalo gręžimas)	2,629 m/s ^2 K=1,5 m/s ^2

Vibracijos lygis

Šioje naudojimo instrukcijoje nurodytas vibracijos lygis nustatytas atsižvelgiant i standartinį bandymo metodą, pateiktą EN62841; jį galima naudoti palyginimui su kitais įrankiais ir preliminariam vibracijos poveikio įvertinimui naudojant įrankį minėtiems darbams atlikti.

- Naudojant įrankį kitokiems darbams arba naudojant su kitokiais arba prastai techniškai prižiūrėtais priedais, poveikio lygis gali ženkliai padidėti.

- Kai įrankis yra išjungtas arba kai jis veikia, bet faktiškai nėra naudojamas, poveikio lygis gali ženkliai sumažėti.

Apsisaugokite nuo vibracijos poveikio, techniškai prižiūrėdami įrankį ir jo priedus, laikydami rankas šiltai, planuodami darbus.

Aprašas

Šiame tekste esantys skaičiai atitinka 2 - 3 psl. esančius paveikslėlius.

A pav.

1. Irankis
2. Akumuliatorius
3. Akumuliatoriaus atlaisvinimo mygtukas
4. Kroviklis
5. Kroviklio diodinis indikatorius
6. Kumštelinis griebtuvas
7. Pavaros pasirinkimo jungiklis
8. Sukimosi krypties jungiklis
9. Ijungimo/išjungimo jungiklis
10. Sukimo momento reguliavimo žiedas
11. Apšvietimo lemputė

3. NAUDOJIMAS

Prieš naudojant pirmą kartą, akumuliatorių privaloma įkrauti.

Akumuliatoriaus išėmimas iš įrankio B1 + B2 pav.

• Paspauskite akumuliatoriaus atlaisvinimo mygtukus (3) kairėje ir dešinėje pusėse, ir ištraukite akumuliatorių iš įrankio, kaip parodyta B1 pav.

Akumuliatoriaus jdėjimas i įrankį B1 + B2 pav.

Prieš prijungdami akumuliatorių prie kroviklio arba prieš jdėdami jj i įrankį, įsitikinkite, ar akumuliatoriaus išorinis paviršius yra švarus.

• Ikiškite akumuliatorių (2) į įrankio pagrindą, kaip pavaizduota B2 pav.
• Stumkite akumuliatorių pirmyn, kol jis užsifiksuos (pasigirs spragtelėjimas).

Akumuliatoriaus krovimas (naudojant kroviklj) C pav.

- Ikiškite kroviklio kištuką i elektros tinklo lizdą ir šiek tiek palaukite. Užsidegs ant akumuliatorius esantis diodinis indikatorius (6), rodantis kroviklio būseną.

Diodinis indikatorius (6)

C pav.

Akumuliatorius turi 1 diodinį indikatorių (6), kuris rodo krovimo proceso būseną:

LED Kroviklio būsena
Raudona Akumuliatorius kraunamas
Žalia	Akumuliatoriaus krovimas baigtas;akumuliatorius visiškai įkrautas

• 1,5Ah akumuliatoriui jkrauti gali prireikti iki 60 minučių.
• Krovimui pasibaigus, ištraukite kroviklj iš maitinimo lizdo ir išimkite akumuliatorių iš kroviklio.

Jeigu įrankis nebus naudojamas ilgą laiko tarpą, akumuliatorių reikėtų laikyti visiškai jkrautą.

Grąžtu arba sukimo antgalių įdėjimas ir išėmimas

D pav.

Prieš montuodami prieda, visada ištraukite akumuliatorių.

Gražtu griebtuvas (7) tinka gražtams ir sukimo antgaliams, turintiems apvalią arba šešiakampę ašj.

• Viena ranka tvirtai laikykite įrankį
- Kita ranka atidarykite griebtuvą (7): sukite jį pagal laikrodžio rodyklę tol, kol jis bus pakankamai pravertas ir i jį galima bus įkišti antgalį.
• Ikiškite gražto arba sukimo antgalio ašj
- Vėl užveržkite griebtuvą, sukdami jį (7) prieš laikrodžio rodyklę.
- Patikrinkite, ar antgalis yra tinkamai sucentruotas, trumpam suaktyvindami įrankio jjungimo/išjungimo jungiklj.

Pavarų pasirinkimas

D pav.

Niekada neperjunkite pavarų varikliui veikiant, antraip sugadinsite įrankį.

Niekada nenustatykite per vidurj tarp dviejų padėčių, antraip sugadinsite įrankį.

Irankis turi 2 grężimo greičius, kuriuos galima nustatyti stumiant pavaros pasirinkimo jungiklj (9) pirmyn arba atgal. Pavaros pasirinkimo jungiklio (9) skaičius rodo pasirinkta padėtį.

• 1 padėtis: lėtam gręžimui, didelio skersmens skylių gręžimui arba varžtu sukimui. Įrankis turi didelės galios esant mažoms apsukoms.
• 2 padėtis: greitam gręžimui arba mažo skersmens skylių gręžimui

Sukimosi krypties pasirinkimas

E pav.

• Norėdami jsukti varžtus arba naudoti įrankį gręžimui, nustatykite krypties pasirinkimo jungiklį (9) i padėtį
• Norėdami varžtus išsukti, nustatykite krypties pasirinkimo jungiklį (9) į padėtį

Prietaiso jjungimas ir išjungimas

E pav.

Irankis suaktyvinamas ir sukimosi greitis reguliuojamas naudojant jjungimo/išjungimo jungiklj (10).

• Spaudžiant jjungimo/išjungimo jungikli (10), įrankis veikia: kuo labiau spaudžiamas jungiklis, tuo greičiau veikia gręžtuvas.
• Norėdami įrankį išjungti, jjungimo/išjungimo jungikli (10) atleiskite.
• Pastumkite sukimosi krypties jungiklį (9) i vidurinę padėtį, kad užfiksuotumėte jjungimo/išjungimo jungiklį ir jis nejudėtų.

Sukimo momento reguliavimas

E pav.

Šis įrankis turi 17 skirtingų sukimo momento nuostatų ir specialių gręžimo režimą, kad galima būtų nustatyti griebtuvui perduodamą galią.

Sukant sukimo momento reguliavimo žiedą (11), varžtus galima sukti i iš anksto nustatytą gylj: tai idealiai tinka atliekant kartotinį darbą. Kuo didesnis skaičius, tuo didesnis bus perduodamas

sukimo momentas.

• Pasirinkite žemą nuostatą mažiems varžtams sukti arba gręžti minkštos medžiagos ruošinį.
• Pasirinkite aukšta nuostatą dideliems varžtams sukti, gręžti kietos medžiagos ruošini arba varžtams išsukti.
• Šukant varžtus, reikėtų pasirinkti kuo mažesnę nuostatą. Jeigu iki galo nejsukus varžto variklis prasisuka, pasirinkite didesnę nuostatą.
• Norédami gręžti, pasukite sukimo momento reguliavimo žiedą (11) ties gręžimo nuostata (◆◆◆ galo pasukdami jį prieš laikrodžio rodyklę.

Grężdami visada įsitikinkite, ar krypties nustatymo jungiklj (9) yra nustatytas ties

Šiame įrankyje įrengta elektroninė apsaugos nuo perkrovos funkcija. Jeigu tik įrenginys perkraunamas, jis automatiškai išjungiamas. Įvykus perkrovai, palaukite kelias sekundes, kol apsaugos nuo perkrovos įtaisas pats atsitaisys.

Prieš atlikdami valymo ir techninės priežiūros darbus, visada išjunkite jį ir ištraukite maitinimo laido kištuką iš elektros lizdo.

Reguliariai valykite prietaiso korpusa sausa šluoste, pageidautina po kiekvieno panaudojimo. Ventiliacijos angos turi būti švarios: nedulkėtos ir nepurvinos. Įsisenėjusi purvą nuvalykite minkšta šluoste, suvilgyta muiluotame vandenyje. Nenaudokite jokių tirpiklių, pavyzdžiui, benzino, alkoholio, amoniako ir panašiai, nes tokios cheminės medžiagos gali sugadinti sintetines įrankio sudedamąsias dalis.

GARANTIJA

Garantines sąlygas galite rasti atskirai pridėtoje garantijos kortelėje.

APLINKOSAUGA

Sugedusius ir (arba) išmestus elektrinius arba elektroninius aparatus reikia pristatyti j atitinkamus perdirbimo punktus.

Taikoma tik EB šalims

Neišmeskite elektrinių įrankių kartu su įprastomis buitinėmis atliekomis. Atsižvelgiant į ES Direktyvą 2012/19/EB dėl elektrinių ir elektroninių įrenginių bei jos įgyvendinimą pagal nacionalinius teisės aktus, visi elektriniai įrankiai privalo būti surenkami atskirai nuo buitinių atliekų bei perdirbami tokiu būdu, kad nebūtų daroma žala aplinkai.

Maks. temperatūra: 40° C.
