CDM1120 - Pora Ferm - Ilmainen käyttöohje ja opas

Tuotetyyppi	Akkuporakone
Merkki	Ferm
Malli	CDM1120
Akun jännite	18 V
Akun kapasiteetti	1,5 Ah (Li-ion)
Laturi	CDA1145, tulojännite 100-240 V~ 50-60 Hz, lähtöjännite 21 V DC 1,5 A
Latausaika	60 minuuttia
Teräistukan kapasiteetti	1,5 - 13 mm
Vaihteiden lukumäärä	2
Kuormittamaton nopeus (asento 1)	0 - 350 rpm
Kuormittamaton nopeus (asento 2)	0 - 1300 rpm
Vääntömomentti	17 asetusta + poraustila
Paino (akun kanssa)	1,13 kg
Äänenpainetaso (LpA)	67,02 dB(A), K=3 dB(A)
Äänitehotaso (LwA)	78,02 dB(A), K=3 dB(A)
Tärinä (ruuvaus)	1,001 m/s², K=1,5 m/s²
Tärinä (metallin poraus)	2,629 m/s², K=1,5 m/s²
Yhteensopivat materiaalit	Puu, metalli, muovi
Suojausluokka	Luokka II (kaksoiseristys)
Toiminnot	Elektroninen nopeudensäätö, vaihdettava pyörimissuunta, työvalo, ylikuormitussuoja
Huolto	Puhdista pehmeällä, hieman kostealla liinalla; älä käytä liuottimia
Takuu	Katso mukana toimitettua takuutodistusta

Usein kysytyt kysymykset - CDM1120 Ferm

Kuinka akku ladataan?

Liitä laturi pistorasiaan (100-240 V~). Aseta akku laturiin. Punainen LED-valo ilmaisee latauksen käynnissä; kun se muuttuu vihreäksi, akku on täyteen ladattu. Latausaika on noin 60 minuuttia 1,5 Ah:n akulle.

Kuinka akku asetetaan paikalleen tai poistetaan?

Poistaaksesi akun, paina akun vapautuspainikkeita ja vedä akkua taaksepäin. Asettaaksesi akun, kohdista akku koneen akkupaikkaan ja työnnä sitä, kunnes se napsahtaa paikalleen.

Kuinka nopeutta vaihdetaan?

Käytä nopeudenvalintakytkintä (asento 1 tai 2), joka sijaitsee koneen päällä. Älä koskaan vaihda nopeutta moottorin käydessä. Asento 1: hidas ruuvaus tai poraus (0-350 rpm). Asento 2: nopea poraus (0-1300 rpm).

Kuinka vääntömomentti säädetään?

Kierrä vääntömomentin säätörengasta, joka sijaitsee istukan takana. Siinä on 17 numeroitua asetusta ja poraustila. Valitse pieni asetus pienille ruuveille, suuri asetus suurille ruuveille. Porausta varten kierrä rengasta vastapäivään poraussymbolin kohdalle.

Kuinka poraustilaa käytetään?

Kierrä vääntömomentin säätörengasta vastapäivään poraussymbolin kohdalle. Varmista, että pyörimissuunnan valitsin on eteenpäin (porausta varten). Kone antaa tällöin täyden vääntömomentin porausta varten.

Kuinka pyörimissuuntaa vaihdetaan?

Käytä pyörimissuunnan valitsinta, joka sijaitsee käynnistyskytkimen yläpuolella. Paina se vasemmalle eteenpäin (ruuvaus/poraus), oikealle taaksepäin (ruuvien irrotus). Keskimmäinen asento lukitsee kytkimen.

Kuinka poranterä tai ruuvinväännin asennetaan?

Poista ensin akku. Avaa istukka kiertämällä rengasta myötäpäivään. Aseta terä, ja kiristä istukka kiertämällä vastapäivään. Tarkista keskiötys käynnistämällä kytkintä hetkeksi.

Mitä tehdä koneen ylikuormitustilanteessa?

Porakoneessa on elektroninen ylikuormitussuoja. Jos se pysähtyy automaattisesti, vapauta kytkin ja odota muutama sekunti, jotta suoja palautuu. Vältä liiallista voimankäyttöä.

Kuinka porakone puhdistetaan?

Ennen puhdistusta poista akku. Puhdista runko pehmeällä, hieman kostealla liinalla (saippuavesi). Älä käytä bensiiniä, alkoholia tai ammoniakkia. Varmista, että tuuletusaukot eivät ole tukossa.

Mitkä ovat porauksen turvallisuusohjeet?

Pidä työkalua eristetyistä pinnoista sähköiskujen välttämiseksi piilotettujen johtojen kosketuksessa. Käytä alussa hidasta nopeutta. Älä käytä liiallista voimaa ja pidä poranterä linjassa. Käytä henkilökohtaisia suojavarusteita.

KÄYTTÖOHJE CDM1120 Ferm

Langaton litiumioniakulla toimiva pora 18V CDM1120

Kiitämmte tämän Ferm-tuotteen hankkimisesta. Olette hankkineet erinomaisen tuotteen, jonka tarjoaa yksi Euroopan johtavista toimittajista. Kaikki Fermin valmistamat tuotteet on valmistettu korkeimpien suorituskykyä ja turvallisuutta koskevien standardien mukaisesti.

1.TURVALLISUUSOHJEET

Lue tämän ohjekirjan varoitukset, lisäturvallisuusohjeet ja ohjeet. Jos turvallisuusvaroituksia ja ohjeita ei noudateta,

seurauksena voi olla sähköisku, tulipalo ja/tai vakava henkilövahinko. Säilytä turvallisuusvaroitukset ja ohjeet tulevaa käyttöä varten.

Ohjekirjassa ja tuotteessa käytetään seuraavia merkkejä:

Lueohjekirja.

Ilmoittaa henkilövahingon, kuoleman tai työkalun vaurioitumisen vaarasta, jos tämän ohjekirjan ohjeita ei noudateta.

Sähköiskunvaara.

Vaihteleva elektroninen nopeus.

Kierto, vasen/oikea.

Ei saa käyttää vesisateessa.

Tarkoitettu vain sisäkäyttöön.

Luokan II kone - Kaksoiseristys - Maadoitettu pistoke ei ole tarpeen.

Maksimilämpötila 40°C.

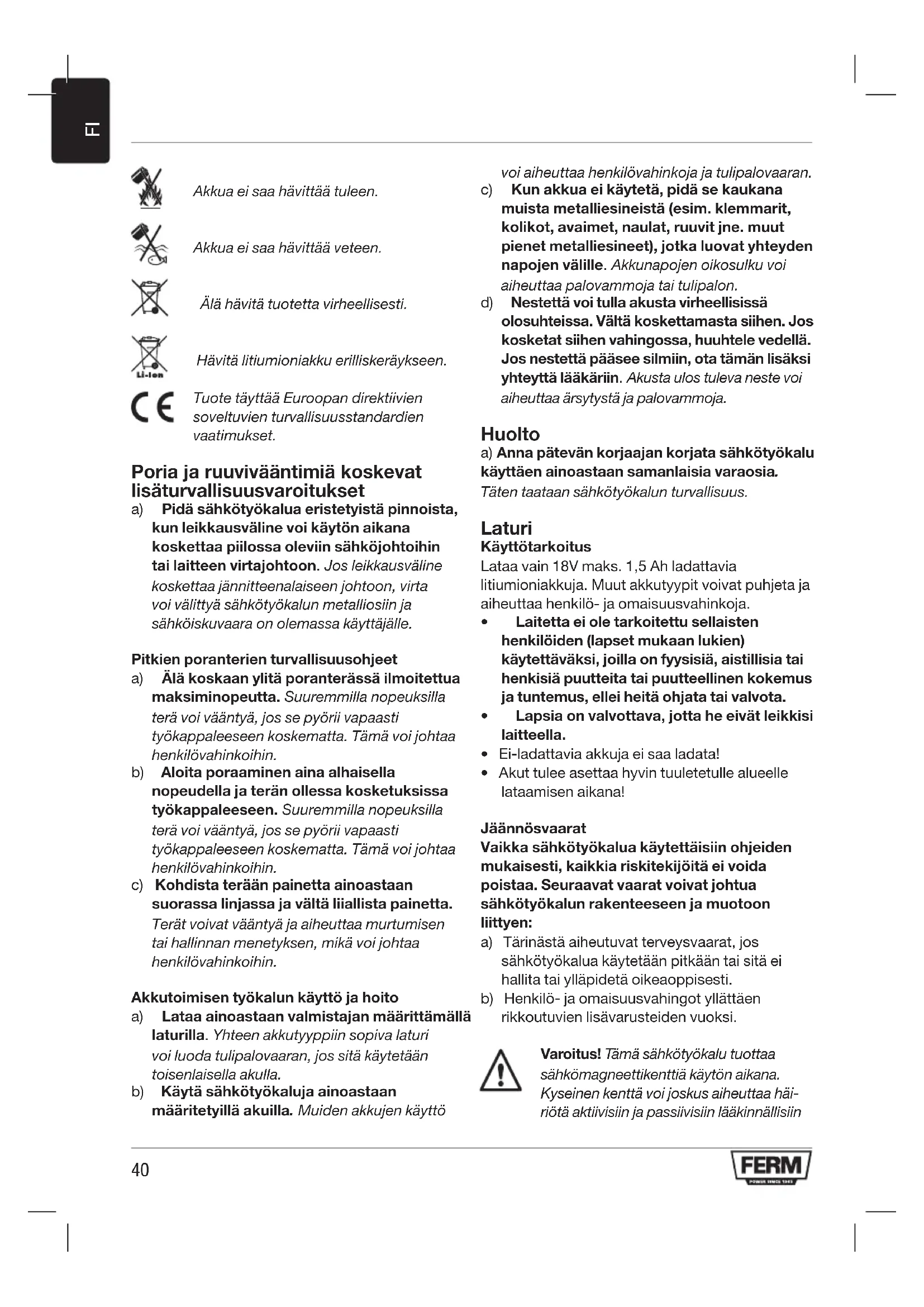

Akkua ei saa hävittää tuleen.

Akkua ei saa hävittää veteen.

Älä hävitä tuotetta virheellisesti.

Hävitä litiumioniakku erilliskeräykseen.

Tuote täyttää Euroopan direktiivien soveltuvien turvallisuusstandardien vaatimukset.

Poria ja ruuvivääntimiä koskevat lisäturvallisuusvaroitukset

a) Pidä sähkötyökalua eristetyistä pinnoista, kun leikkausväline voi käytön aikana koskettaa piilossa oleviin sähköjohtoihin tai laitteen virtajohtoon. Jos leikkausväline koskettaa jännitteenalaiseen johtoon, virta voi välittyä sähkötyökalun metalliosiin ja sähköiskuvaara on olemassa käyttäjälle.

Pitkien poranterien turvallisuusohjeet

a) Älä koskaan ylitä poranterässä ilmoitettua maksiminopeutta. Suuremmilla nopeuksilla terä voi vääntyä, jos se pyörii vapaasti työkappaleeseen koskematta. Tämä voi johtaa henkilövahinkoihin.

b) Aloita poraaminen aina alhaisella nopeudella ja terän ollessa kosketuksissa työkappaleeseen. Suuremmilla nopeuksilla terä voi vääntyä, jos se pyörii vapaasti työkappaleeseen koskematta. Tämä voi johtaa henkilövahinkoihin.

c) Kohdista terään painetta ainoastaan suorassa linjassa ja vältä liiallista painetta. Terät voivat vääntyä ja aiheuttaa murtumisen tai hallinnan menetyksen, mikä voi johtaa henkilövahinkoihin.

Akkutoimisen työkalun käyttö ja hoito

a) Lataa ainoastaan valmistajan määrittämällä laturilla. Yhteen akkutyppiin sopiva laturi voi luoda tulipalovaaran, jos sitä käytetään toisenlaisella akulla.

b) Käytä sähkötyökaluja ainoastaan määritetyillä akuilla. Muiden akkujen käyttö

voi aiheuttaa henkilövahinkoja ja tulipalovaaran.

c) Kun akkua ei käytetä, pidä se kaukana muista metalliesineistä (esim. klemmarit, kolikot, avaimet, naulat, ruuvit jne. muut pienet metalliesineet), jotka luovat yhteyden napojen välille. Akkunapojen oikosulku voi aiheuttaa palovammoja tai tulipalon.
d) Nestettä voi tulla akusta virheellisissä olosuhteissa. Vältä koskettamasta siihen. Jos kosketat siihen vahingossa, huuhtele vedellä. Jos nestettä pääsee silmiin, ota tämän lisäksi yhteyttä lääkäriin. Akusta ulos tuleva neste voi aiheuttaa ärsytystä ja palovammoja.

Huolto

a) Anna pätevän korjaajan korjata sähkötyökalu käyttäen ainoastaan samanlaisia varaosia.

Täten taataan sähkötyökalun turvallisuus.

Laturi

Käyttötarkoitus

Lataa vain 18V maks. 1,5 Ah ladattavia litiumioniakkuja. Muut akkutyypit voivat puhjeta ja aiheuttaa henkilö- ja omaisuusvahinkoja.

• Laitetta ei ole tarkoitettu sellaisten henkilöiden (lapset mukaan lukien) käytettäväksi, joilla on fyysisiä, aistillisia tai henkisiä puutteita tai puutteellinen kokemus ja tuntemus, ellei heitä ohjata tai valvota.
• Lapsia on valvottava, jotta he eivät leikkisi laitteella.
  • Ei-ladattavia akkuja ei saa ladata!
• Akut tulee asettaa hyvin tuuletetulle alueelle lataamisen aikana!

Jäännösvaarat

Vaikka sähkötyökalua käytettäisiin ohjeiden mukaisesti, kaikkia riskitekijöitä ei voida poistaa. Seuraavat vaarat voivat johtua sähkötyökalun rakenteeseen ja muotoon liittyen:

a) Tärinästä aiheutuvat terveysvaarat, jos sähkötyökalua käytetään pitkään tai sitä ei hallita tai ylläpidetä oikeaoppisesti.
b) Henkilö- ja omaisuusvahingot yllättäen rikkoutuvien lisävarusteiden vuoksi.

Varoitus! Tämä sähkötyökalu tuottaa sähkömagneettikenttiä käytön aikana. Kyseinen kenttä voi joskus aiheuttaa häi- riötä aktiivisiin ja passiivisiin lääkinnällisiin

implantteihin. Vakavan tai kuolemanvaarallisen henkilövahingon välttämiseksi suosittelemme, että lääkinnällisiä implantteja käyttävät henkilöt ottavat yhteyttä lääkäriin ja lääkinnällisen implantin valmistajaan ennen tämän sähkötyökalun käyttöä.

2.KONEENTIEDOT

Käyttötarkoitus

Tämä langaton pora on tarkoitettu ruuvien ruuvaamiseen ja irrottamiseen sekä puuhun, metalliin ja muoviin poraamiseen.

Tekniset tiedot

Mallinro CDM1120
Laturi CDA1145
Laturin ottoteho 100-240 V~ 50-60Hz 50W
Laturin antoteho 21V d.c. 1.5 A
Ladattava akku 18V	—— Litiumioni 1,5Ah
Akun latausaika 60 minuuttia
Istukan kapasiteetti 1.5 - 13 mm
Vääntöasetukset 17 + poraustila
Kuormittamaton nopeus
Asento 1:	0-350/min
Asento 2:	0-1300/min
Paino (sisältää akun) 1,13 kg
Äänipaine L_PA	67,02 dB(A), K=3 dB(A)
Ääniteho L_WA	78,02 dB(A), K=3 dB(A)
Käden-käsivarren tärinä a_h (ruuvaus ilman iskua)	1,001 m/s ^2 K=1,5 m/s ^2
Käden-käsivarren tärinä a_h,D (metallin poraus)	2,629 m/s ^2 K=1,5 m/s ^2

Tärinätaso

Tässä ohjekirjassa annettu tärinätaso on mitattu standardin EN62841 mukaisen standardisoidun testin mukaisesti. Sen avulla voidaan verrata eri työkaluja ja sitä voidaan käyttää tärinälle altistumisen alustavaan arviointiin, kun työkalua käytetään mainittuihin käyttötarkoituksiin.

• Jos työkalua käytetään eri sovelluksiin tai erillä tai huonokuntoisilla lisävarusteilla, altistumistaso voi olla huomattavasti suurempi.
• Sammutusajat tai käyttämättömät ajat voivat huomattavasti laskea altistumistasoa.

Suojaudu tärinän vaikutuksilta ylläpitämällä työkalua ja sen lisävarusteita, pidä kädet lämpiminä ja käytä organisoituja työtoimenpiteitä.

Kuvaus

Tekstin numerot viittaavat sivujen 2 - 3 kaavioihin.

Kuva A

1. Kone
2. Akku
3. Akun vapautuspainike
4. Laturi
5. Latauksen LED-merkkivalo
6. Istukka
7. Vaihteen valintakytkin
8. Suuntakytkin
9. Virtakytkin
10. Väännön säätörengas
11. Työvalo

3.KÄYTTÖ

Akku tulee ladata ennen ensimmäistä käyttökertaa.

Akun poistaminen koneesta

Kuva B1 + B2

- Paina akun vapautuspainikkeita (3) Vedä akku ulos koneesta kuvan B1 mukaisesti.

Akun asentaminen koneeseen

Kuva B

Varmista, että akku on ulkoisesti puhdas ja kuiva ennen sen liittämistä laturiin tai koneeseen.

• Aseta akku (2) koneen kantaan kuvan B2 mukaisesti.
• Paina akkua syvemmälle, kunnes se napsahtaa paikoilleen.

Akun lataaminen (laturilla)

Kuva C

- Liitä laturin pistoke sähköverkkoon ja odota hetki. Akku LED-merkkivalo (6) syttyy ja osoittaa laturin tilan.

LED-merkkivalo (6)

Kuva C

Akku on yksi LED-merkkivalo (6), joka osoittaa latausprosessin tilan:

LED Laturin	tila
Punainen Akun	lataus käynnissä
Vihreä Akun	lataus päättynyt, akku ladattu täyteen

• Akun 1,5Ah täyteen lataaminen voi kestää jopa 60 minuuttia.
• Kun akku on ladattu täyteen, poista laturin pistoke sähköverkosta ja irrota akku laturista.

Kun konetta ei käytetä pitkään aikaan, akku kannattaa varastoida ladattuna.

Porien ja ruuvivääntimen terien asentaminen ja poistaminen

Kuva D

Poista akku aina ennen lisävarusteen asentamista.

Poran istukka (7) sopii poran- ja ruuvinteriin, joissa on pyöreä akseli sekä kuusiokoloakseli.

• Pidä koneesta tiukasti yhdellä kädellä.
• Avaa poran istukka (7) kiertämällä istukkaa toisella kädellä myötäpäivään, kunnes se on avautunut riittävästi terän paikoilleen asettamiseksi.
• Aseta poran- tai ruuvausterän akseli.
• Kiristä poran istukka uudelleen kiertämällä istukkaa (7) vastapäivään.
• Tarkista, onko terä keskitetty hyvin kytkemällä kone lyhyesti päälle virtakytkimellä.

Vaihteiden säätäminen Kuva D

Älä koskaan vaihda vaihdetta moottorin ollessa käynnissä, muutoin kone vaurioituu.

Älä koskaan aseta kytkintä asentojen keskelle, muutoin kone vaurioituu.

Koneessa on 2 porausnopeutta, jotka voidaan säätää liu'uttamalla vaihdekytkintä (8) eteen- tai taaksepäin. Vaihdekytkimen (8) numero osoittaa valitun asennon.

• Asento 1: Hidasta porausta, suurta porauksen halkaisijaa tai ruuvivääntöä varten. Koneessa on suuri teho alhaisella nopeudella.
• Asento 2: Nopeaa poraamista tai pientä porauksen halkaisijaa varten.

Kiertosuunnan säätäminen Kuva E

• Aseta suuntakytkin (9) asentoon ruuvien kiertämiseksi tai poraamiseksi.
• Aseta suuntakytkin (9) asentoon -ruuvien poistamiseksi.

Koneen päälle ja pois päältä kytkeminen Kuva E

Kone käynnistetään ja kiertonopeus säädetään virtakytkimellä (10).

• Voit kytkeä koneen päälle painamalla virtakytkintä (10). Mitä syvemmälle kytkintä painetaan, sitä nopeampaa pora pyörii.
• Kone sammuu, kun virtakytkin (10) vapautetaan.
• Käännä suunnan peruutuskytkin (9) keskiasentoon virtakytkimen liikkeen lukitsemiseksi.

Väännön säätäminen Kuva E

Koneessa on 17 eri vääntöasetusta ja erityinen poraustila istukkaan välitetyn tehon asettamiseksi.

Ruuvit voidaan kiinnittää esimääritettyyn syvyyteen kiertämällä väännön säätörengasta (11), tämä on suositeltavaa toistuvassa työssä. Mitä suurempi numero, sitä suurempi vääntö.

• Valitse alhainen asetus pienien ruuvien tai pehmeän materiaalin kohdalla.
• Valitse suurempi asetus suurempien ruuvien, kovien materiaalien ja ruuvien poiston aikana.
• Valitse mieluiten mahdollisimman alhainen asetus ruuveja kiinnittäessä. Valitse suurempi asetus, jos moottori liukuu ennen ruuvin kiinnittämistä kokonaan.
• Käännä poraamisessa väännön säätörengas (11) porauksen asetukseen (◆) kurtämällä se kokonaan vastapäivään.

Varmista, että suuntakytkin (9) on aina asennossa -peraamisen aikana.

Koneessa on elektroninen ylikuormitussuoja. Kun kone ylikuormittuu, se sammuu automaattisesti. Kun näin käy, odota muutama sekunti, jotta ylikuormitussuoja nollautuu itsestään.

4.HUOLTO

Sammuta kone ja irrota akku laitteesta aina ennen puhdistusta ja huoltoa.

Puhdista koneen ulkokuoret säännöllisesti pehmeällä liinalla, mieluiten jokaisen käyttökerran jälkeen. Varmista, että tuuletusaukoissa ei ole pölyä tai likaa. Poista vaikeat tahrat käyttämällä saippuavaahtoon kostutettua pehmeää liinaa. Älä käytä liuottimia, kuten bensiiniä, alkoholia, ammoniakkia jne. Vastaavat kemikaalit vaurioittavat syntetisiä komponentteja.

TAKUU

Takuuehdot löytyvät erillisestä takuukortista.

YMPÄRISTÖ

Vialliset ja/tai hävitetyt sähkö- ja elektroniset laitteet tulee viedä asianmukaisiin erilliskeräyksiin.

Vain EU-maat

Älä hävitä sähkötyökaluja kotitalousjätteen mukana. Sähkö- ja elektroniikkalaitteita koskevan direktiivin 2012/19/EY ja vastaavien kansallisten lakien mukaisesti sähkötyökalut tulee hävittää erilliskeräyksessä ja ympäristöystävällisesti niiden käyttöiän päätyttyä.

Tuotteeseen ja ohjekirjaan voidaan tehdä muutoksia. Teknisiin tietoihin voidaan tehdä muutoksia ilmoituksetta.
