Tekniske spesifikasjoner	Spenning: 72V, Batteritype: Li-Ion, Klippelengde: 55 cm, Vekt: 3,5 kg
Bruk	Ideell for beskjæring av hekker og busker, trådløs bruk for større bevegelsesfrihet.
Vedlikehold og reparasjon	Sjekk bladets tilstand regelmessig, rengjør etter hver bruk, lad batteriet i henhold til produsentens anbefalinger.
Sikkerhet	Bruk beskyttelseshansker, bruk vernebriller, ikke bruk i regn, hold barn på avstand under bruk.
Generell informasjon	Garanti: 2 år, Inkluderte tilbehør: lader, ladetid: ca. 1 time.

Ofte stilte spørsmål - 72V LiIon Accu Power 55H Wolf Garten

Hvordan lader jeg batteriet til Wolf Garten 72V LiIon Accu Power 55H hekksaks?

For å lade batteriet, koble den medfølgende laderen til en stikkontakt og koble den til batteriet. Sørg for at ladeindikatoren lyser.

Hva er batteriets driftstid?

Batteriets driftstid avhenger av bruken, men i gjennomsnitt kan den fungere i opptil 60 minutter på en enkelt lading.

Hvordan vet jeg om batteriet er fulladet?

Batteriet er fulladet når ladeindikatoren på laderen skifter fra rød til grønn.

Hva gjør jeg hvis hekksaksen ikke starter?

Sjekk at batteriet er riktig ladet og satt inn. Sørg også for at sikkerhetsknappen er i "På"-posisjon.

Hvordan vedlikeholder jeg hekksaksen?

For å vedlikeholde hekksaksen, rengjør bladene regelmessig etter bruk og sjekk batterinivået. Smør bladene om nødvendig.

Hva er klippelengden på bladene til hekksaksen?

Wolf Garten 72V LiIon Accu Power 55H hekksaks har blader med en lengde på 55 cm.

Er hekksaksen egnet for tykke hekker?

Ja, denne hekksaksen er designet for å kutte grener opptil 26 mm tykke, noe som gjør den egnet for tykke hekker.

Hva gjør jeg hvis bladene setter seg fast under klipping?

Hvis bladene setter seg fast, slå av apparatet umiddelbart, ta ut batteriet og fjern rusk eller fastklemte grener.

Hvordan oppbevarer jeg hekksaksen sikkert?

Etter bruk, ta ut batteriet, rengjør bladene og oppbevar hekksaksen på et tørt og sikkert sted, utilgjengelig for barn.

BRUKSANVISNING 72V LiIon Accu Power 55H Wolf Garten

Formålsbestemt anvendelse 51

Typeskilt.... 51

Betjeningselementer....51

Transport og opbevaring....53

CE-overensstemmelseserklæring 54

Miljøvenlig bortskaffelse 54

Symbolforklaring

Advarsel!

Fjern batteriet inden rengøring eller vedligeholdelse!

Bær beskyttelseshandsker!

For din egen sikkerheds skyld

Farens type og kilde!

Følger ved manglende overholdelse
Forholdsregler til undgåelse af farer

Egen- og personbeskyttelse

Formålsbestemt anvendelse

Ikke-formålsbestemt anvendelse

→ Tryk på batterilåsGn1.
→ Fjern batte t2.

Vedligeholdelse

ADVARSEL!

Transport og opbevaring

ADVARSEL!

Reservedele og tilbehør

Bestil-nr.	Artikelbetegnelse	Artikelbeskrivelse
196-651-650	POWER Base 72V	72V oplader
196-652-000	POWER Base 72V Basic	72V oplader
196-650-650	Li-High Energy 72V	72 V Batteri

Garanti

CE-overensstemmelseserklæring

Miljøvenlig bortskaffelse

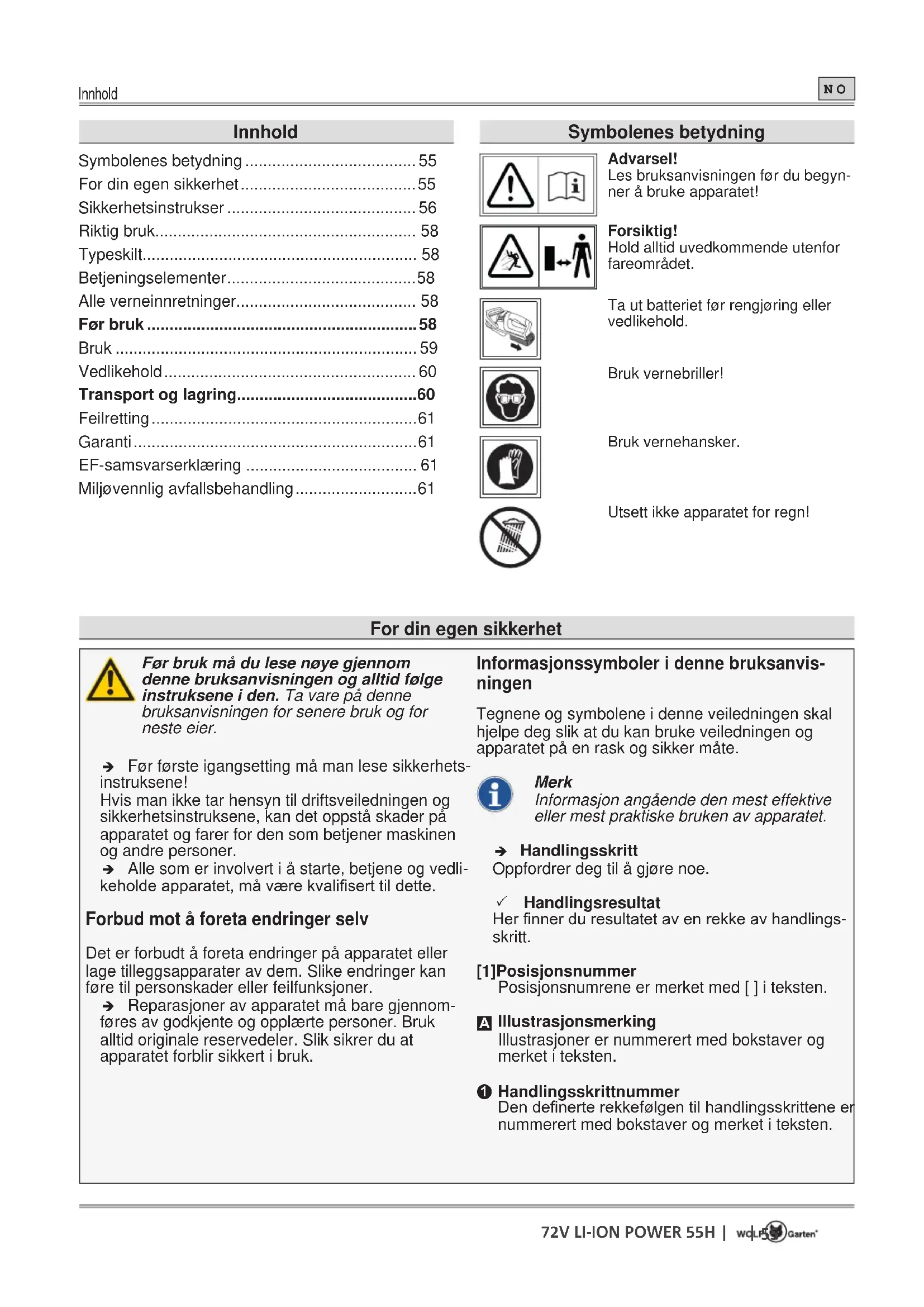

For din egen sikkerhet....55

Sikkerhetsinstrukser 56

Riktig bruk.... 58

Typeskilt.... 58

Betjeningselementer....58

Alle verneinnretninger.... 58

Før bruk 58

Bruk 59

Vedlikehold 60

Transport og lagring....60

Feilretting....61

Garanti....61

EF-samsvarserklæring 61

Miljøvennlig avfallsbehandling....61

Symbolenes betydning

Advarsel!

Les bruksanvisningen før du begynner å bruke apparatet!

Forsiktig!

Hold alltid uvedkommende utenfor fareområdet.

Ta ut batteriet før rengjøring eller vedlikehold.

Bruk vernebriller!

Bruk vernehansker.

For din egen sikkerhet

Før bruk må du lese nøye gjennom denne bruksanvisningen og alltid følge instruksene i den. Ta vare på denne bruksanvisningen for senere bruk og for neste eier.

→ Før første igangsetting må man lese sikkerhets-instruksene!

Hvis man ikke tar hensyn til driftsveiledningen og sikkerhetsinstruksene, kan det oppstå skader på apparatet og farer for den som betjener maskinen og andre personer.

→ Alle som er involvert i å starte, betjene og vedlikeholde apparatet, må være kvalifisert til dette.

Forbud mot å foreta endringer selv

Det er forbudt å foreta endringer på apparatet eller lage tilleggsapparater av dem. Slike endringer kan føre til personskader eller feilfunksjoner.

→ Reparasjoner av apparatet må bare gjennomføres av godkjente og opplærte personer. Bruk alltid originale reservedeler. Slik sikrer du at apparatet forblir sikkert i bruk.

Informasjonssymboler i denne bruksanvisningen

Tegnene og symbolene i denne veiledningen skal hjelpe deg slik at du kan bruke veiledningen og apparatet på en rask og sikker måte.

Merk

Informasjon angående den mest effektive eller mest praktiske bruken av apparatet.

→ Handlingsskritt

Oppfordrer deg til å gjøre noe.

√ Handlingsresultat

Her finner du resultatet av en rekke av handlingsskritt.

[1]Posisjonsnummer

Posisjonsnumrene er merket med [ ] i teksten.

A Illustrasjonsmerking

Illustrasjoner er nummerert med bokstaver og merket i teksten.

Den definerte rekkefølgen til handlingsskrittene er nummerert med bokstaver og merket i teksten.

Sikkerhetsinstrukser

Farenivåer for advarslene

I denne bruksanvisningen benyttes følgende fare-nivåer for å beskrive mulige faresituasjoner:

FARE!

Den farlige situasjonen er nært forestående, og kan medføre lette personskader og helt til død hvis tiltakene ikke følges.

ADVARSEL!

En farlig situasjon kan inntreffe, og kan medføre alvorlige personskader og død hvis tiltakene ikke blir fulgt.

FORSIKTIG!

Den farlig situasjonen kan inntreffe, og kan medføre lette personskader hvis tiltakene ikke følges.

OBS!

Det kan oppstå en potensielt skadelig situasjon som, hvis den ikke unngås, kan føre til materielle skader.

Oppbygging av sikkerhetsinstrukser

FARE!

Faretype og -kilde!

Følger ved neglisjering

Beskyttelse av deg selv og andre

Av sikkerhetsmessige hensyn må hekksaksen ikke brukes av barn eller personer som ikke har lest bruksanvisningen. Det kan være lokale bestemmelser som fastsetter en minstealder for brukeren.
Ikke ta i bruk hekksaksen hvis det befinner seg personer (spesielt barn) eller dyr i umiddelbar nærhet. Påse at barn ikke leker med hekksaksen.
Avbryt bruken av maskinen hvis du merker at det befinner seg personer (spesielt barn) eller dyr i nærheten.

Dette apparatet må ikke brukes av barn eller personer som har nedsatte kroppslige, sensoriske eller sjelelige evner eller med manglende erfaring og kunnskaper. Heller ikke personer som ikke er fortrolige med bruksanvisningen, skal bruke apparatet. Det kan være lokale forskrifter som fastsetter minstealder for brukeren.
Du må ikke slå på motoren när føttene eller hendene dine er i nærheten av kutteinnretningen.
➢ Skill alltid maskinen fra strømmen när den forlates uten tilsyn og ved fjerning av blokkeringer.
Når du arbeider med eller ved hekksaksen må du alltid bruke lukkete sko og langbukser og annet egnet personlig verneutstyr (vernebriller, hørselsvern, arbeidshansker osv.) Hvis man bruker personlig verneutstyr, reduseres faren for skader. Unngå å bruke vide klær som kan fanges av kutteverktøyet.

Før bruk

Før bruk må du gjøre deg kjent med hekksaksen, dens funksjoner og betjeningselementer.
Ikke bruk hekksakser som har en defekt bryter, eller som ikke lenger kan slås av eller på. La disse skadene repareres av kvalifiserte fagfolk eller fagverksted.
Bruk aldri apparatet med skadde eller manglende verneinnretninger eller deksler. La disse skadene repareres av kvalifisert fagkraft eller fagverksted.
Slå apparatet av og ta ut batteriet før du foretar innstillinger på apparatet eller gjør det rent.
Les og følg bruksanvisningen til batteriet og laderen til batteriet.

Sikkerhetsinstrukser

Ved bruk

Hold alle kroppsdeler på avstand fra kniven. Ikke forsøk å fjerne grener eller holde fast i det du skjærer mens kniven går. Fjern fastklemt materiale bare ved avslått apparat. Et øyeblikks uoppmerksomhet ved bruk av hekksaksen kan føre til alvorlige skader.

Hold hekksaksen i håndtaket ved stillestående kniv. Ved transport eller oppbevaring av hekksaksen alltid sett på beskyttelsesdekslet. Forsiktig håndtering av apparatet reduserer faren for skader på grunn av kniven.

Hold elektroverktøyet bare ved hjelp av de isolerte håndtakene fordi kniven kan komme i kontakt med skjulte strømledninger. Knivens kontakt med en strømførende ledning kan sette apparatets metalldeler under spenning, og føre til et elektrisk støt.

Ikke arbeid med apparatet i eksplosjonsfarlige omgivelser, hvor det befinner seg brennbare G væsker, gass eller støv. Hekksaksen kan avgi gnister som kan antennes i støv eller damp. La aldri hekksaksen stå uten tilsyn under pauser, og sett den på et sikkert sted.

Se etter i hekken om det finnes skjulte objekter, f.eks. stältrådgjerder.

Hold hekksaksen fast med begge hender.
Hold hekksaksen parallelt med hekken ved innkobling, ellers er det fare for skader.
Hold også en sikkerhetsavstand til skjæreverktøyet ved arbeidene.

Bruk egnete vernebriller og hørselvern.
Unngå unormal kroppsholdning. Sørg for at du står riktig, og hold alltid balansen. Du må aldri løpe, men bevege deg forover med rolige bevegelser. Dermed kan du kontrollere apparatet bedre i uventede situasjoner.

Vær spesielt forsiktig når du går bakover. Det er fare for å falle!

Slå av motoren ved transport fra/til de enkelte arbeidsstedene.

Det er ikke tillatt å forbikoble og manipulere bryterinnretningene installert på apparatet (f.eks. ved å binde bryteren fast på håndtaket).

Etter bruk

Slå av apparatet, fjern nettstøpslet og kontroller apparatet for skader. OBS, fare! Kutteverktøyet har etterløp!
Hvis du skal gjennomføre vedlikeholds- og rengjøringsarbeid på apparatet, slå det av og ta ut batteriet.
Vent alltid til kutteverktøyet står helt stille.
Du må bare ta verneinnretninger ved stanset motor og fjernet batteri.
Påse at ventilasjonsåpningene er fri for smuss när du gjør det.
Rengjør ikke hekksaksen med vann.
Apparatet må settes utenfor barns rekkevidde på et trygt sted.
Du må ikke selv utføre reparasjoner på apparatet, slikt arbeid må overlates til en kvalifisert fagperson eller et fagverksted.

Generelle sikkerhetsinstrukser

➢ Reservedelene må overholde de kravene som produsenten stiller. Bruk derfor kun originale WOLF-Garten reservedeler eller reservedeler som er godkjent av produsenten. Ved bytting må man alltid ta hensyn til de vedlagte monteringsinstruksene, og man må alltid ta ut batteriet først. ➢ Reparasjoner må kun utføres av en kvalifisert fagperson eller på et fagverksted.

Denne hekksaksen er ment brukt til å pleie hekker på et privat område. På grunn av fare for fysiske skader på brukeren eller andre personer må apparatet ikke benyttes til andre formål enn det redskapen er tenkt til.

Hekksaksen får kun benyttes i dagslys eller ved god, kunstig belysning. Hold alltid arbeidsområdet rent og godt opplyst.

Bruk hekksaksen bare under tørre værforhold. Hold den borte fra regn eller fuktighet. Når vann trenger inn i hekksaksen, øker faren for elektrisk støt.

Riktig bruk

Hekksaksen er utelukkende beregnet på klipping av hekker og busker med maksimal grentykkelse på 26 mm.

All annen bruk regnes som feilaktig bruk. Brukeren er ansvarlig for skader som oppstår på grunn av feilaktig bruk.

Feil bruk

Denne hekksaksen skal ikke brukes i offentlige anlegg, parker, sportsanlegg, på gater osv. samt slik det fremgår av gjeldende bestemmelser i landet.

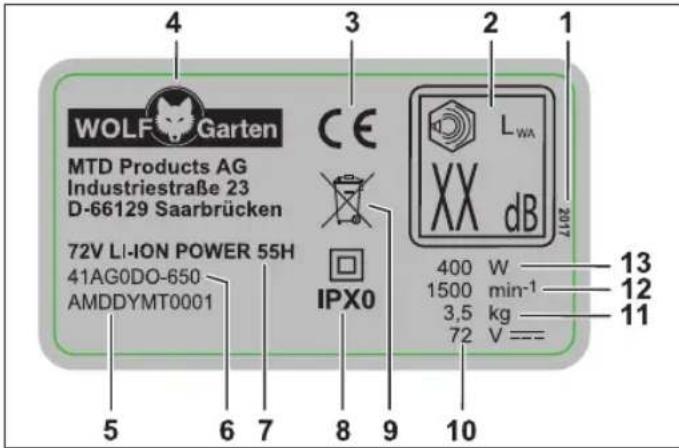

Typeskilt

Plassering

Typeskiltet finner du utenpå kapslingen til hekksaksen.

Merk!

Merkingen skal anses som et juridisk dokument, den må ikke endres eller gjøres uleselig.

Oppbygging

WOLF Garten MTD Products AG Industriestraße 23 D-66129 Saarbrücken 72V LI-ION POWER 55H 41AG0DO-650 AMDDYMT0001 IPX0 400 W 1500 min⁻¹ 3,5 kg 72 V === 13 12 11

1 Produksjonsår
2 Garantert støyverdi
3 CE-merke
4 Produsent
5 Serienummer
6 Modellnummer
7 Modellnavn
8 Beskyttelsesklasse/beskyttelsestype
9 Opplysninger om avfallshändtering
10 Nominell spenning, strømtype
11 Vekt
12 Motorturtall i o/min -1
13 Effekt

Betjeningselementer

Betjeningselementer (fig. H)

1 Håndtak
2 På-/avbryter på håndtak
3 Håndtaksdel
4 På-/avbryter på bøylehåndtak
5 Bøylehåndtak
6 Verneskjold
7 Kniv
8 Låse opp batteriet
9 Batterirom
10 Innstilling arbeidsvinkel
11 Motor-/drivenhet
12 Vernedeksel
13 Anslagsbeskyttelse

Alle verneinnretninger

Verneinnretninger (fig. H)

Verneskjold H 6

Det gjennomsiktige verneskjoldet beskytter hendene dine og muliggjør feilfri klipping med god sikt til klippeområdet.

Anslagsbeskyttelse H 13

Den overskytende føringsskinnen beskytter deg ved kontakt med faste gjenstander (f.eks. vegger, bakken etc.) mot ubehagelige støt, f.eks. rekylstøt fra kniven.

2-hånds sikkerhetskobling H 2 H 4

Innkobling og betjening av hekksaksen foretas med begge hendene. En hånd betjener på-/avbryteren på håndtaket, den andre hånden betjener på-/avbryteren på bøylehåndtaket. Hvis du slipper et av de to koblingselementene opp, stanser kniven automatisk.

Før bruk

Supplerende dokumentasjon

Før du tar apparatet i bruk, må du ha lest gjennom og forstått bruksanvisningene som følger med laderen POWER Base 72V / POWER Base 72V Basic og batteriet Li-High Energy 72V. Du må alltid følge instruksene i disse bruksanvisningene.

Lade batteriet

ADVARSEL!

Fare for person- eller materialskader

➢ Batteriet må bare lades opp med lader POWER Base 72V / POWER Base 72V Basic.

OBS!

Batteriet leveres delvis ladet. Før du tar batteriet i bruk, bør du lade det helt opp med lader POWER Base 72V / POWER Base 72V Basic for å sikre full ytelse fra batteriet.

→ Du må lade opp batteriet etter anvisningene i den supplerende dokumentasjonen.

Driftstider

Feil håndtering av batteriet og laderen

→Fare for person- eller materialskader

√ Batteriet står i transportstilling.
- De elektriske kontaktene er koblet fra hverandre, og dette hindrer at batteriet lades ut under lagring.

Stilling 2 A ②

√ Batteriet står i arbeidsmodus.
- De elektriske kontaktene er koblet sammen, og apparatet er driftsklart.

Slå på apparat (fig. B)

→ Hold på-/avbryteren på håndtaket trykket med den ene hånden B 1.
→ Trykk samtidig med den andre hånden på av-/påbryteren på bøylehåndtaket B ②.
√ Apparatet er i drift.

Innstilling av arbeidsvinkel (fig. C)

ADVARSEL!

Fare for personskader grunnet kutteverktøyet.

Slå av apparatet og vent til kutteverktøy-et har stanset før du foretar innstillinger på apparatet.

Hekksaksen har en arbeidsvinkel med 5 posisjoner. Du kan svinge motor-/drivenheten, hvor kniven er plassert, 45° eller 90° til høyre eller til venstre. Slik er det mulig å nå problematiske og vanskelig tilgjengelige steder i hagen uten bry.

→ Trykk inn läseknappen1.
√ Motor-/drivenheten går ut av låsen.
→ Still inn arbeidsvinkelen ved å dreie motor-/drivenheten til høyre eller til venstre.
√ Motor-/drivenheten går i lås i neste h ^2 .
→ For å kunne dreie motor-/drivenheten videre trykk inn läseknappen igjen C 1.

Klipping (fig. D E F)

Klipping av hekkoversiden D

• Útfør svingende/sveipende bevegelser til venstre og høyre med hekksaksen for å klippe hekkoversiden.
• Hold kniven i lett vinklet posisjon i retning av klippebevegelsen for optimale klipperesultater.

Klipping av hekksidene E

• Hvis hekksidene skal klippes, begynn først med den nederste delen av hekken og klipp oppover.
• Hold kniven i lett vinklet posisjon i retning av klippebevegelsen for optimale klipperesultater.
• Klipp sidene til hekken oppover i konisk form for å muliggjøre en jevn hekkvekst.

Tips for klipping

• Ta hensyn til fugler hekketider!
• Den ideelle måten å klippe hekken på er den koniske formen som sørger for tilstrekkelig lys- og lufttilførsel til alle områdene i hekken F.
• For å begunstige sammenvoksing av en ung hekk skal nye skudd bare halve lengden klippes.
• Hvis hekken allerede har nädd ønsket høyde, kan nye skudd kuttes helt.
• For å oppnå jevn høyde langs hele hekken kan en retningssnor i ønsket høyde spennes for klipping langs denne linjen.

Klippetider

Løvhekker Mai/juni og oktober (tilbake-klipp ca. 1/3 av total høyde om vinteren)

Nåletrehekk April og oktober

→ Trykk på knappen for å løse ut batteetl.

→ Ta ut batte2.

Vedlikehold

ADVARSEL!

Fare for person- eller materialskader

Vedlikeholds- og rengjøringsarbeid på apparatet får kun gjennomføres når motoren kutteverktøyet er stanset.
Ta ut batteriet før alle arbeider på mas-kinen.
Reparasjons- og vedlikeholdsarbeid og bytte av sikkerhetselementer må utføres av kvalifisert fagperson eller fagverksted.

Rengjøring

→ Rengjør hekksaksen, spesielt ventilasjonsåpningene, med en myk, tørr klut etter bruk. Gjenstridig smuss fjerner du med en børste.
→ Rengjør kniven forsiktig etter bruk.
→ Spray kniven inn med vedlikeholdsolje for å garantere en lang levetid for hekksaksen. Bruk et miljøvennlig smøremiddel til dette.
→ Olje ikke hekksaksen under drift.
→ Legg hekksaksen på siden for smøring, og påfør en tynn film av olje på kniven.
→ Avbryt klippingen av lange hekker oftere, og olje kniven på hekksaksen.

OBS!

Ikke spyl hekksaksen med vann eller høytrykkss-pyler.

Transport og lagring

ADVARSEL!

Fare for personskader grunnet kutteverktøyet.

Ved transport og lagring av apparatet slås det av, og man må vente til kutteverktøyet har stanset.
Ta ut batteriet før transport og lagring.

Lagring

→ Etter sesongen er over, må man gjennomføre en grundig rengjøring av apparatet.
→ Lagre alltid apparatet på et tørt og trygt sted utilgjengelig for barn.
→ Lagre batteriet og hekksaksen atskilt fra hverandre.
→ Oppbevar batteriet på et kjølig og tørt sted. Anbefalt lagertemperatur er ca. 18 °C.
→ Hold hekksaksen og spesielt tilhørende plastdeler på avstand fra bremsevæske, bensin, jordoljeholdige produkter, smøreoljer etc. De inneholder kjemiske stoffer som kan skade, angripe eller ødelegge hekksaksens plastdeler.
→ Gjødsel og andre hagekjemikalier inneholder stoffer som kan virke sterkt korroderende på hekksaksens metalldeler. Oppbevar derfor hekksaksen ikke i nærheten av slike stoffer.

Feilretting

ADVARSEL!

Fare for person- eller materialskader

Før kontroll eller før arbeid på apparatet må motoren stanses, og man må ta ut batteriet.

Problem Mulig årsak Tiltak
Apparatet slår seg av.	Batteriet er for varmt. La batteriet kjøle seg ned.
	Batteriet er utladet. Du må lade opp batteriet.
	Apparatets (elektronikkens) temperatur er for høy.	La apparatet kjøle seg ned, og rengjør ev. ventilasjonsåpningene.
	Utløsning pga. overstrøm Ta kontakt med et fagverksted hvis dette skjer på nytt.
Apparatet lar seg ikke skrus på.	Batteriet er utladet. Du må lade opp batteriet.
	Utløsning pga. overspenning Ta kontakt med et fagverksted hvis dette skjer på nytt.
	Utløsning pga. overstrøm Ta kontakt med et fagverksted hvis dette skjer på nytt.
	Batteriets temperatur for høy eller for lav. La batteriet kjøle seg ned eller varme seg opp.
	Batteriet er defekt. Bytt batteri.
Kniven blir varm. Kniven er sløv.		Ta kontakt med et fagverksted.
		Det oppstår for mye friksjon på grunn av manglende smøring. Olje kniven.
Urolig gange, hekksaksen vibrerer sterkt.	Kniven er skadet.	Ta kontakt med et fagverksted.
	Knivfestet har løsnet. Ta kontakt med et fagverksted.

Reservedeler og tilbehør

Bestillingsnummer	Artikkelbetegnelse	Artikkelbeskrivelse
196-651-650	POWER Base 72V	72 V batterilader
196-652-000	POWER Base 72V Basic	72 V batterilader
196-650-650	Li-High Energy 72V	72 V batteri

Garanti

I hvert land gjelder vårt firmas garantibestemmelser eller de fra importøren. Feil på apparatet repareres kostnadsfritt i garantitiden, forutsatt at feilen skyldes en material- eller produksjonsfeil. Ved garantitilfeller ber vi deg henvende deg til forhandleren din eller til nærmeste filial.

EF-samsvarserklæring

Ytterligere informasjon om apparatet finner du i den vedlagte EF-samsvarserklæringen, som er en del av denne bruksanvisningen.

Miljøvennlig avfallsbehandling

Elektriske verktøy, tilbehør og emballasje må resirkuleres.

Batterier:

Batterier må ikke kastes i restavfall eller i vannet eller brennes opp. Batterier må kildesorteres, resirkuleres eller kasseres på en miljøvennlig måte.

Bare for EU-land:

I henhold til direktiv 2013/56/EU skal defekte eller oppbrukte batterier resirkuleres.

Kast aldri elektroverktøy i husholdningsavfallet! Lever det til et godkjent avfallsmottak.

Sisältö
