BRUKSANVISNING BS 105 E FESTOOL

Matosakerhetstillagg K=3 dB

Anvand

horselskydd!

Bladfjedrene (4.5) skal rore ved maskinens motorhus.

6 Service og vedligeholdelse

De oppgitte illustrjasjoner finnes ved begynnelsen av bruksanvisingen.

Symboler

Advarsel mot generell fare

Anvisining/les merknader!

Bruk oreklokker!

1 Forskriftsmessig bruk

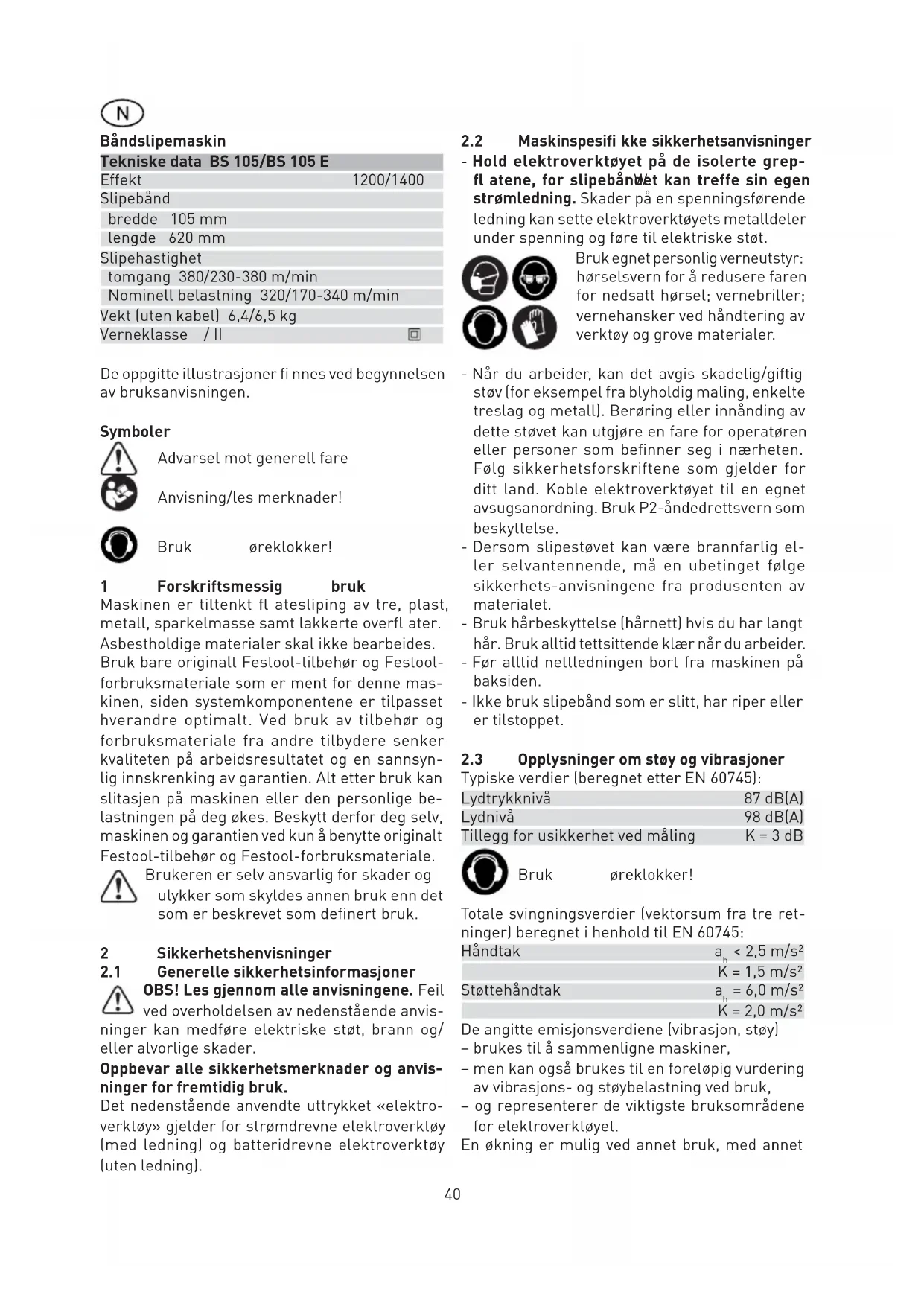

Maskinen er tiltenkt fl atesliping av tre, plast, metall, sparkelmasse somt lakkerte overfl ater. Asbestholdige materialer skal ikke bearbeides. Bruk bare originalt Festool-tilbehør og Festoolforbruksmaterialie som er ment for这部分 maskinen, widen systemkomponentene er tilpasset haverandre optimalt. VedBruk av tilbehør og forbruksmaterialie fra andere tilbydere senker kvaliteten pa arbeidsresultatet og en sannsynlig innskrenking av garantien. Alt etterBruk kan slitasjen pa maskinen aller den personlige belastningen pa deg økes. Beskytt derfor deg selv, maskinen og garantien ved kun Å benytte originalt Festool-tilbehør og Festool-forbruksmaterialie.

Brukeren er selv ansvarlig for skader og ulykker som skyldes annen bruk enn det som er beskrevet som definert bruk.

2.1 Generelle sikkerhetsinformasjoner

OBS! Les gjennom alle anvisningene. Feil ved overholdelsen av nedenstaende anvisninger kan medfore elektriske stot, brann og/eller alvorlige skader.

Oppbevar alle sikkerhetsmerknader og anvisninger for fremtidig bruk.

Det nedenstaende anvende uttrykket «elektroverktøy» gjelder for strømdrevne elektroverktøy [med ledning] og batteridrevne elektroverktøy [uten ledning].

2.2 Maskinspesifi kke sikkerhetsanvisinger

• Hold elektroverktøyet pa de isolerte grepfl atene, for slipebandet kan treffe sin egen strømledning. Skader pa en spenningsforende ledning kan sette elektroverktøyes metalldeler under spenning og fore til elektriske støt.

Brukegnet personlig verneutstyr: horselsvern for a redusere faren for nedsatt horsel; vernebriller; vernehansker ved handtering av verktoy og grove materialer.

• När du arbeider, kan det avgis skadelig/giftig stov (for eksempel fra blyholdig maling, enkelte treslag og metall). Beröring aller innänding av dette stovet kan utgjore en fare for operatoren aller personer som befinner seg i nærhen. Følg sikkerhetsforskriftene som gjelder for ditt land. Koble elektroverktøyet til en egnet avsugsanordning. Bruk P2-ändedrettsvern som beskyttelse.
• Dersom slipsevet kan vare brannfarlig ell er selvantennende, ma en ubetinget ffolge sikkerhets-anvisingene fra produsenten av materialet.
• Bruk härbeskyttelse (harnett) hvis du har langt här. Bruk alltid tettsittende klær nár du arbeider.
• Før alltid nettledningen bort fra maskinen pa baksiden.
• Ikke bruk slepeband som er slitt, har riper aller er tilstoppet.

2.3 Opplysninger om stoy og vibrasjoner

Typiske verdier (beregnet etter EN 60745):

Lydtrykkniva	87 dB(A)
Lydnivå	98 dB(A)
Tillegg for usikkerhet ved måling	K = 3 dB

Bruk oreklokker!

Totale svingningsverdier (vektorsum fra tre retninger) beregnet i henhold til EN 60745:

Handtak	ah<2,5 m/s2
	K=1,5 m/s2
Stottehandtak	ah=6,0 m/s2
	K=2,0 m/s2

De angitte emisjonsverdiene (vibrasjon, stoy)

• brukes til à sammenigne maskiner,

men kan ogsa brukes til en forelpig vurdering av vibrasjons- og stybelastning vedBruk,
- og representerer de viktigste bruksområdene for elektroverktøyet.

En okning er mulig ved annet bruk, med annet

innatsverktøy ellr ved utilstrekkelig vedlikehold. Vær oppmerksom pa maskinens tomgangs- og stillstandspérioder!

3 Elektrisk tlikobling og igangsetting

Vær oppmerksom på nettspanning: Spen- ningen og frekvensen til strømkilden ma stemme med spesifikasjonene på effektskiltet!

I Nord-Amerika er det kun tillatt Å bruke Festool-maskiner med spenningsangivelse 120 V/60 Hz.

Slå pà og av

Bryter [1.3] er en pa-/av-bryter (trykke = P, slippe = AV). For kontinuerlig drift kan bryteren settes fast med laseknappen (1.2). Nar bryteren trykkkes en gang til apnes lasen igjen.

4 Innstillinger pa maskinen

Trekk alltid stopselet ut av stikkontakten for du utforer (reparasjons)arbeid pa maskinen.

4.1 Omdreiningstallsjustering (BS 105 E)

Slipehastigheten kan stilles inn trinnløst med stillhjulet [2.5]. Dermed kan skjærehastigheten tilpasses optimalt til hvert materiale (se tabell). Den optimale splicehastigheten fi nner du pa begynnelsen av splicearbeidet ved a prove deg frem, widen flere faktorer er utslagsgivende (f.eks. emnets beskaffenhet, splicebandfabrikat og korn samt Ferdighetene til den som bruker maskinen). Verdiene i tabellen utgjør dermed bare en anbefaling.

Bruksom-råde	Trinn på dreieknappen	Slipepapir-korn
Heltre 4 - 6 100
Finér 3 - 4 120
Sponplater 5 -	6 100
Kunststoff 1 - 4	100
Stål 2 - 4 80
Fjerne lakk 1 -	3 24

4.2 Verktoy skiftes ut

• Sving spaken (3.6) fremover. Slopebandet slakkes da.
• Ta av det jeu slidebändet.
• Sett i et nytt slimeband. Viktig:Nar du setter pa slepebandet, ma du passe pa at loperetningen (vanligvis vist med en pil pa innsiden) stemmer

overens med maskinens loperetning (3.5).

Maskinenes egne avsugningsinnretninger

Fest koblingsstykket [4.3] til støvposen [4.1] til avsugsapningen [4.2] ved Å dreie det mot høyre.

Kontroller at bladfjærene (4.5) berører bandhuset pa maskinen.

Avsugning med ekstern innretning

Fest adaptersen [4.4] i stedet for stovposen til avsugsapningen [4.2].

Pá adapteren kan du koble til et Festool-avsug-appearat med avsugslange med en diameter pá 36 mm eller 27~mm

4.4 Kjøleluft

Still inn luftføringsklaffen (1.1) sik at kjoleluften som strømmer ut, ikke forstyrrer i arbeidet.

5 Arbeide med maskinen

• Slå bare på maskinen när den er hevet fra em-net.
• Før maskinen bare mot emnet nár den er slätt pa. Slå Först av maskinen etter at du har hevet den fra emnet.
• Slå alltid av maskinen För du legger den fra deg, og vent til maskinen har stoppet.
• Fest alltid emnet sik at det/DD ke kan bevege seg under bearbeiding.
• Hold alltid maskinen med begge hender på de monterte handtakene (1.4, 1.5).

Bearbeiding av metall

Ved bearbeiding av metall ma følgende forholdsrregler overholds av sikkerhetsmessige grunner:

• Det må forkobles en sikkerhetsbryter for jord-feilstrøm (FI, PRCD).
• Koble maskinen til et egnet avsugapparat.

• Regelmessig rengjöring av maskinen for støvav-leiringer i motorhuset.

• Bruk vernebriller.

• Ved sliping av metall oppstår det gnistsprang. Kontroller at personer ikke utsettes for fare. På grunn av brannfare skal det ikke brenbare materialer iærheten (gnistsprangområde).

Arbeidsanvisninger

Arbeid med minst mulig slipetrykk. Egenvekten til maskinen er tilstrekkelig.

Arbeid med moderat fremforghingshastigkeit. Fornaskinen over emnet i parallelle slopebaner som overlapper hverandre. Slip i fi berretningen for a f en fi n overfl ate.

Ved sliping av lakk ma du regelmessig rengjore emneoverfl aten, sik at lakkslipestov ikke fester seg til slepebandet.

Ikke bruk et splicebänd som er brukt på metall, på andere materialer.

5.1 Stasjonær bruk (delvis tilbehør)

• Fest begge bena [5.3] pà de to gjengeboringene [4.6]. Viktig: de rette sidene pà bena mä peke innover og mot hverandre.
• Sørg for at maskinen står sikkert: spenn fast bena i underlaget med skrutvinger.

5.2 Lengdeanslag [delvis tilbehør]

• Fest lengdeanlegggene med skruen (5.1) i gjengeboringen (5.2).
• Etter at skruen (6.3) er løsnet, kan lengdeanleg-gene forskyves til slepebandniva.
• Til sliping av vinkler kan du vimpe lengdeanlegget etter at skruen (6.2) er løsnet. Skalaen (6.1) viser innstilt vinkel.

5.3 Sliperamme [delvis tilbehør]

Montasje

• Sett maskinen med sporene (2.4) på tappene (2.3) på sliperammen. Leddstykket (2.2) for hóydereguleringen ma ligge inntl undersiden av fjæren (2.1).
• Trykk maskinen nedover mot sporene [2.4] til leddstykket [2.2] gär i inngrep.

Demontering

• Trykk den rifl ede skruen (2.7) nedover til ledd-stykket (2.2) sprefter ut av fjærholderen.
• Ta maskinen av sliperammen.

OBS! Føringsbukkene (2.4) for sliperammen er justert fra fabrikken. La derforppe pa maskinen!

Arbeide med slurperammen

Hoydejusteringen av sliperammen skjer ved hjelp av den rifl ede skruen [2.7]. Kuttedybden (overheng av slepebandet i forhold til sliperammen) oker hvisdu dreier mot pluss-tegnet. En omdreining av den rifl ede skruen tilsvarer 0,4 mm.

Tips for bruk: Bruk et proveemne for a stille inn sliperammen pa optimal skjaeredybe.

Trykk eksenterspaken [2.6] ved arbeidsslutt mot maskinen til den gar i ingrep. Maskinen heves dermed fra emnet. När eksenterspaken vippes bakover, er maskinen innstilt pa den tidligere innstilte kuttedybden igjen.

6 Vedlikehold og pleie

Trekk alltid stopselet ut av stikkontakten for du utforer (reparasjons)arbeid pa maskinen.

Alt vedlikeholds- og servicearbeid som krever at motorhuset apnes skal alltid utores pa et autorisert kundeserviceverksted.

Kundeservice og reparasjoner skal kun utfores av produsenten eller serviceverksteder: Du fi nner nærmeste adress under: www.festool.com/Service

Bruk kun originale Festoolreservedeler! Best.nr. finner du under: www.festool. com/Service

Maskinen og ventilasjonsspaltene ma alltid hol des rene.

Maskinen er utstyrt med spesialkull som slas automatisk av. Dersomppe er slitt ut skjer et automatisk strømavbrudd og maskinen stanses. Ved slitte grafi ttbeegg mslipeunderlaget (3.4) byttes ut. Skru l's de tre skruene [3.2], og ta av trykklisten (3.3).

7 Tilbehør, verktøy

Bestillingsnummerne til tilbehoret som beskrives nedenfor, fi nner du i Festool-katalogen eller pa Internett under "www.festool.com".

Slipeunderlag

Til store slipearbeider med hoy arbeidshastigkeit kan det leveres et spliceunderlag.

Slipeband

• X-stoffslipeband med kunstharpiksbinding: Sliping av tre, hardfi berplater, jern, ståblikk, uedelt metall og lettmetall.
• Kombinasjonsslideband: Fjerning av maling og betongrester, sliping av gipsfl ater.

8 Avhending

Kast aldri elektroverktoy i husholdningsavfallet!
Returner maskin, tilbehør og emballasje til et miljøvennlig gjenvinningsanlegg. Følg bestemmelsene som gjelder i ditt land.

Kun EU: I henhold til EU-direktiv 2002/96/EF ma elektroverktoy som/DDle longer skal brukes, samles separat og returneres til et miljovennlig gjenvinningsanlegg.

Informasjon om REACH: www.festool.com/reach
