BRUKSANVISNING SC 1502 Kärcher

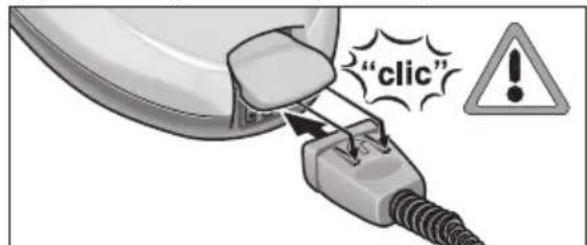

• Sæt bloktikket (C6) fast i aggregatets stikkontakt (A1). De to næser på bloktikket skal gå i hak på laget til stikdåsen på aggregatet (se fig.1).

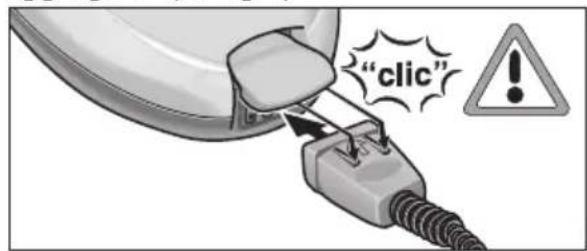

Fig.1: Isaatning af bloktik

Med tapetfjerneren kan De benyttde damprenseren til at fjerne tapet med.

10. Tilbehør og reservationdele

Forskriftsmessig bruk

Damprenseren skal bare brukes til private formål. Apparatet er laget for rengjøring med damp, og kan brukes med egnet tilbehør sik som beskrevet i dette brukerverledningen. Det er viktig at du tar hensyn til sikkerhetsanvisingene.

Innhold

1. Maskinbeskrivelse 100
2. Sikkerhetsanvisninger 101
   3.Drift 102

Pakke ut maskinen 102
Montere tilbehør 102
Fylle pà vann 103
Ta maskinen i bruk 103
Reguleredampengde 103
Parkere maskinen 104
Etterfyllevann. 104
Slà maskinen av 105
Oppbevaring av maskinen 105

4.Merknader for bruk 105
Rengjoring av tekstiler 105
Rengjoring av belagte aller lakkerte overflater 105
Rengjoring av glass 105
5.Bruk av tilbehør 106
Damppistol, Punktstråledyse 106
Handdyse, Vindusdyse 106
Gulvdyse, Strykejern 107
Spesialtilbehør 108
6.Pleie,vedlikehold 108
Rengjoring av vanntank 108
Pleie av kluter 109
7. Feilretting 109
8. Sikkerhetselementer 110
Trykkregulator. 110
Vannmangeltermostat 110
Sikkerhetstermostat 110
Sikkerhetslås 11
9. Generelle merknader 110
Garanti 110
Merknad om avhending 110
10. Tilbehør og reservationeder 111
11. Tekniske data 111

Ikke ta maskinen i bruk uten ha lest braksveiledningen og sikkerhetsanvisningene Oppbevarijke braksveiledningen til senere bruk eller for annihil eier.

Denne maskinen er konstruert for privat bruk og ikke beregnet for de belastninger yrkesmessig bruk medforer.

1. Maskinbeskrivelse

A1 Deksel, apparatkontakt
A2 Tilbehorsrom
A3 Sikkerhetslås
A4 Bryter - Av/pa
A5 Tilbehör shareholder
A6 Nettledining

B1 Dreieknapp til regulering av dampmengde
B2 Skala, dampmengde
B3 Kontrollampe (gul) - oppvarming
B4 Kontrollampe (gronn) - klartilbruk
B5 Kontrollampe (rød) - mangler vann

C1 Damppistol

C2 Åpneknapp
C3 Lås (barnesikring)
C4 Dampbryter
C5 Dampslange
C6 Firkantplugg

Advarsels- og anvisningsskiltene som er festet til maskinen gir deg viktig informasjoner om farer ved bruK.

I tillegg til anvisingene i bruksanvisningen ma det ogsa tas hensyn til myndighetenes generelle sikkerhetsanvisninger og forskrifter om forebygging av uhell.

Strømtilkobling

Pass på at den angitte spennen på typeskiltet stemmer overens med strömkildens spentning.
Beskyttesesklasse I-Maskinen mä kun tilkobles stromkilden medjordet stopsel.
Ifuktigerom, somf.eks. baderom, mamaskinen kun brukes med foreskrevet FI beskyttelsesbryter. Ta kontakt med en elektriker.
Til donne maskin ma det kun brukes strømtilførselsledning som oppgitt fra produsent. Ta hensyn til forsiktighetsreglene. Bestillingsnummer og type finner du iBruksanvisingen.
Ta aldri stopselet med vate hender.
Pass på at ledning og skjoteledning ikke skades på grunn av overkjøring, klemming eller annen slitasje. Ledningen på beskyttes mot varme, olje og skarpe kanter.
Ved bruk av skjoteledning maijke ha tilsvarende tversnitt som angitt i braupsanvisingen og vare sprutvannsbeskyttet. Tilkoblingen ma ikke ligge i vann.
Ved utskifting av kontakter på ledning eller skjeteledning ma disse ære sprutvannsbeskyttet og ha den riktige mekaniske fasthet. Ta hensyn til vedlikeholdsanvisingene.

Bruk

Maskinen og tilhorende arbeidsutstyr ma alltid kontrolleres for bruk, sik at det er i forskriftsmessig stand. Dersom dette ikke er tilfelle, mamaskinen ikke brukes.
Kontroller speisielt sikkerhetsdekselet og stromtil-forselsledningen.

Damptilforselsslangen ma vare ubeskadiget (forbrenningsfare). Skadet damptilforselsslangemaskiftesumiddelbart. Det ma kun brukes slanger og tilkoblinger som er godkjent av produsenten.
For bestillingsummer og type, sebruksanvisningen.
! Det ma aldri fylles eksplosive væsker aller ufortynnde syrer og løsemidler i kjelen! Dvs. alle typ er rengjo-ringsmidler, bensin uller tynner. Eksplosjonsfare! I tilleggkommen ogsa aceton, ufortynnde syrer og løsemidler, dadisseangripermaterialenemaskinen er laget av.
När maskinen brukes innenfor fareomräder (f.eks. pa bensinstasjoner), ma det tas hensyn til tilsvarende sikkerhetsforskrifter. Det erikke lov Å bruke maskinen irom med eksplosjonsfare.
! Ikke bruk apparatet i svommebassemf som inneholdervann.
Maskinen mä plasseres pa fast underlag.
Knappen på dampbryteren måkke klemmes fast ved bruk.
Ved etterfylling av vann mens kjelen fremdeles er varm, ma dette gjores med forsiktighet. Vannet kan sprute tilbake. (Forbrenningsfare).

Rengjoring av elektriske apparater

Ved rengjorings av elektriske apparater (også komfyrer) på strømmen kobles fra (sikring kobles ut). Pass på at apparatene er helt torre for de tas i bruk igjen. Tahensyn til produsentens anvisninger.
! Elektriske apparater hvordampen kan komme direkte i beraring med elektrisk ledning og bryter, som f.eks. lamper, fonere, varmeovner etc., må ikke rengjores med damp.
Dampstralen på kort avstand@må ikke berøres med handen eller rettes mot menseskerller dyr (forbrenningsfare).
Asbestholdige materialer og materialer som ineholder andre helsefarlige stoffer må ikke rengjøres med damp.

Brukeren ma benyttte maskinen i henhold til bestemmelsene. Han ma ta hensyn til de lokale forhold og til andrepersonerved bruk, isaerdeleshet gjelder dette barn.
Dette apparatet er ikke egnet for bruk av personer (inkludert barn) med reduserte fy-siske, sensoriske eller sjelelige evner. Det skal heller ikke benyttes dersomBrukeren manglererfaring og/ellerkunnskap. Slike personer skal kun bruke apparatet under op-psyn av en ansvarlig person som skal sorge for sikkerheten, ellersom kangiinformasjon om braken. Barn skal holds under oppsyn ved bruk av apparatet,for a sikre at de ikke leker med det
Maskinen må aldri forlates uten tilsyn när den er i gang.

Vedlikehold

Maskinen ma alltid slas av og stopselet tas ut for rengjaring og vedlikehold samt ffor skifting av deler.
Reparasjoner mä kun foretas av servicemontor erler av fagfolk på dette området som erfortrolige med alle relevante sikkerhetsforskrifter.

Lagring

Forsiktig: Flanke tictiger lagre apparatet i liggende stilling!
Beskytt apparatet motregn. Det mäkke oppbevares utendors.

Pakkeutmaskinen

Kontroller at alt tilbehoret er der nár du pakker ut. Dersom det mangler deler, ellr du under utpakningen konstaterer transportskader, bes du kontakte din forhandler omgäende.

Ikke kast emballasjen i husholdningsavfallet. Den kan resirkuleres. Innlever emballasjen pa et egnet innsamlingssted.

Montere tilbehør

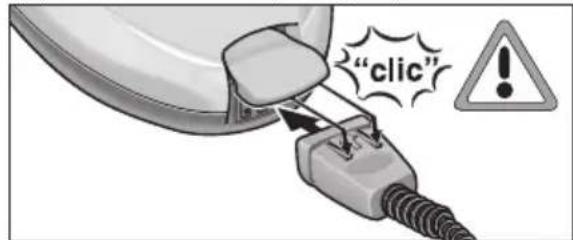

• Sett firkantpluggen (C6) inn i apparatkontakten (A1). De to nesene mä gå i hakk på dekselet til apparatkontakten (se fig. 1).

Fig. 1: Sette inn firkantpluggen

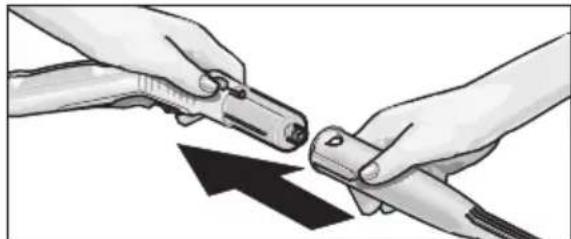

Koble onsket tilbehør (D1,E1,F1) til damppistolen (C1).

Sett den rorformede enden pa tilbehorsdelen pa damppistolen (C1).

Skyv deretter tilbehorsdelen inn pa damppistolen til apneknappen (C2) pa damppistolen klikker pa plass (se fig. 2).

Fig. 2: Sette tilbehoret inn pa damppistolen

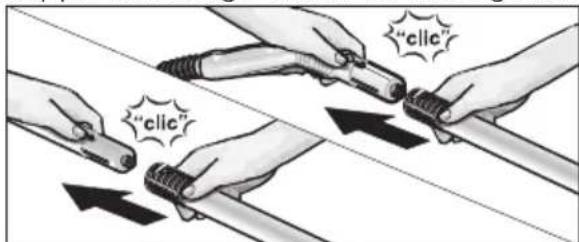

• Bruk hvis nodvendig forlengerroret (G1). Monter deretter en av, aller begge forlengerrorene (G1) pa damppistolen (C1) (se fig. 3). Skyv den onskede tilbehorsdelen (D1, E1, F1, H1) pa den leidge enden av forlengerroret.

Fig. 3: Sette pa forlengeroret

3. Drift

• Skyv festekbroken (G4) inn på det nederste forlengerrøret til det klikker på plass i lasemekanismen (se fig. 4).

Fig. 4: Sette pà festekroken

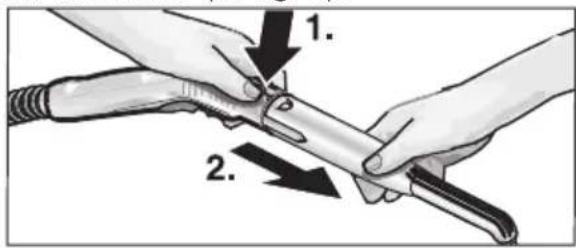

Nar du skal ta av tilbehorsdelen,trykker du pa apneknappene (C2 og G3),og trekker delene fra hverandre (se fig. 5).

Fig. 5: Ta av tilbehorsdelen

Nar du tar av tilbehorsdelen kan det drype ut varmt vann! Ta aldri av tilbehorsdelen mens det stromm er damp -Fare for skolding!

• For øke rengjøringseffekten ved arbeid med punktstråledysen (D1), kan du bruke denen sammen med forlengeren (D2), rundbørsten (D3) eller powerdysen (D4) (se fig. 6). Før de to utsparingene på delen som skal settes på, på nesene på punktstråledysen. Drei den pÅsatte delen med urviseren til den stopper.

• Skru sikkerhetslåsen på (A3) maskinen opp.
• Tøm tanken for vann på forhand

!lkke fyll pa rengjoringsmidler ell er andretilsetninger!

• Fyll i maksimalt 2 liter vann fra springen i vanntanken.
  i Vanntanken kan fylles opp til 2 cm under kanten pa pafyllingsstussen. Varmt vann reduserer oppvarmingstiden.
• Skru fast sikkerhetslåsen (A3) på maskinen igjen.

Slå maskinen på

• Sett stopselet inn i en stikkontakt.
  ! Ikke slå maskinen på hvis det ikke er vann i vanntanken. Ellers kan maskinen overopphetes. Som en sikkerhetsforanstaltning slår maskinen oppvarmingen automatisk av, den rode kontrollampen for vannmangel (B5) lyser. Slå maskinen av og fyll på vann i vanntanken for Å gjore den klartil bruk igjen (se „Etterfylle vann").
• Sla på maskinen med bryteren (A4). Kontrolampen for oppvarming (B3) ma lyse.
  Firkantpluggen (C6) må vare tilkoblet maskinen for Å få full oppvarmingseffekt.
• Vent til kontrollampen (B4) lyser og angir at damprengjøringsmaskinen er klar til bruk.
  Forsikre deg om at lasaen (C3) pa damppistolen er Iosnet.
  Hvis Iasn (C3) er skjovet tilbake, kan dampbryteren (C4)Ikke trykkes inn (barnesikring). Skyv Iasn frem for a gjore dampbryteren fri.
  Nar du trykker pa dampbryteren (C4) strommer det ut damp. Rett alltid forst damppistolen (C1) mot et toystykke, til dampen kommer ut i en jevn strom.
• Oppvarmingen av damprengjoringsmaskinen slar seg pa gjentatte ganger, for a opprettholdetrykket i vanntanken. Den gule kontrollampen (B3) begynner da ayse.

3. Drift

Reguleredampmengde

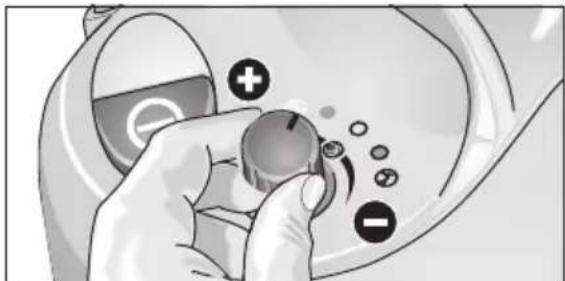

Dreieknapp (B1)

Hvis du dreier dreieknappen (B1) mot urviseren i innstillingsomradyet for dampmengde (B2), strommert det ut mer damp, og hvis du dreier den med utviseren strommert det ut minre damp.

Fig. 7: Regulere dampmengde

Parkere maskinen

• Ved kortere arbeidsavbrudd kan forlengerroret plasseres i parkeringsposisjon med dysen montert (se fig. 8).

Fig. 8: Parkeringsposisjon

Etterfyllevann

När vannet i vanntanken er brukt opp, lyser den rode kontrollampen for vannmangel (B5).

Sikkerhetslåsen (A3) kan ikke apnes på lenge det fremdeles er ltt trykk igjen i vanntanken.
- Trykk på dampbryteren (C4) på damppistolen (C1), til det ikke lenger strømmer ut damp Vanntanken på maskinen er på trykkløs.
- Skru sikkerhetslåsen på (A3) maskinen opp.

När du apner sikkerhetslåsen kan det fremdeles vare igjen en restmengde med damp. Apne sikkerhetslåsen forsiktig, da det er fare for skålding.
- Slå av maskinen med bryteren (A4).
- Fyll i maksimalt 2 liter vann fra springen i vanntanken. (Vanntanken kan fylles opp til 2 cm under kanten pa pafyllingsstussen.)
När vannet i vanntanken er varmt er det fare for skåding, da vannet kan sprute tilbake ved pafylling.
!Ikke fyll pa rengjoringsmidler ell er andretilsetninger!
- Skru sikkerhetslåsen (A3) fast på maskinen igjen, og slå maskinen på igjen med bryteren (A4).
- Vent til kontrollampen (B4) lyser og angir at damprengjøringsmaskinen er klart til bruk igjen.

3. Drift 4. Merknader for bruk

Slå maskinen av

• Slå av maskinen med brvteren (A4).
• Trekk stopselet ut ay stikkontakten.
• Trekk firkantpluggen (C5) ut apparatkontakten (A1). Loft opp dekselet pa apparatkontakten nár du qjør dette.

Oppbevaring av maskinen

• Plasser de to forlengerorene i tilbehorsholderen (A5) pa baksiden av maskinen enkeltvis. Sett gulvdysen (H1) pa et av forlengererrorene (se fig. 10).

Fig. 10: Rydde opp

• La børstene avkjoles sik at de seks misformes.

Rengjøring av tekstiler

För du behandler tekstiler med damprengjöringsmaskinen, ma du alltid kontrollere at tøyet taler damp, på et ikke-synlig aområde. Damp området godt, og la det deretter tørke. Kontroller om farge og fasong endrer seg.

Rengjøring av belagte eller lakkerte overflater

Dampen ma aldrirettes mot limte kanter, da dette kan fore til at kantbandet losner. Ikke bruk damprengjoringsmaskinen pa tre-ller parkettguiv som ikke er overflatebehandlet.

Vær forsiktig nár du rengjør kjkken- og stuemøbler, dører, parkett, lakkerte eller kunststoffbelagte overflater! Ved lengere dampvirkning kan voks, møbelpolish, kunststoffbelegg eller maling løsne eller bli flekket. Rengjør derfor bare disse overflatene med en dampet klut, eller damp i kort tid med en klut som er lagt dobbel.

Rengjøring av glass

! Ikke rett dampstralen direkte mot vindusrammen, da dette kan skade pakningen mellom ruten og rammen.

Varm opp vindusruten ved lave utendørstemperaturer, særlig om vinteren. Gjør dette ved Å dampe hele glassoverflatenlett. På den maten utjevnes temperaturforskjeller og spenninger i glassflaten unngas. Dette er viktig, sider glassflater med uensartede temperaturer kan springe.

5. Bruk av tilbehør

Damppistol (C1)

Du kan bruke damppistolen uten tilbehør. Anvendelse:

• Fjerning av lukt og folder i toy: Damp det hengende toyet med en avstand pa 10-20 cm.
• Fjerne stov fra planter: Hold en avstand pa minst 20-40 cm.
  -Fuktig stovtording: Damp en klut, og bruk donne til a torke over mobelet.

God rengjoringseffekt ökes jo nærmere det tilsmussede stedet du holder dysen, sidentemperaturen og trykket på dampen er høyest der hvor den strømmer ut av dysen.

Anvendelse:

-vanskelig tilgengelige steder som f.eks hjørner og fuger
- armatur, avlop
- vaskekum, WC
-persiennes,varmeeelementer
-rustfritt stal, emajerte overflater
- flekkfjerning: Fukt gjenstridige kalkavleiringer pa forhand med eddk og la den virke i ca. minutter.

Forlenger (D2)

Forlengeren monteres på punktstråledysen.. Anvendelse:

-vanskelig tilgengelige sprekker, fuger etc.

Rundbørste (D3)

i Rundborsten egner seg ikke til rengjöring av ømfintlige overflater

Powerdyse (D4)

Powerdysen kobles på punktstråledysen direkte, aller med forlengeren (D2). Powerdysen øker utstrømningshastigheten for dampen

Anvendelse:

• Rengjöring av saerlig gjenstridig smuss
• Utblåsing av hjørner, fuger etc.

Handdyse (E1)

Trekk frotteovertrekket (E2) overhandysen. Anvendelse:

• små vaskbare flater, f.eks kjokkeflater av kunststoff, flisevegger
  -vinduer, spelil
  -mobelstoff
• bilinterior, frontruter
  -badekar

Vindusdyse (F1)

Anvendelse:

-vinduer
- spell
glassflater i dusjkabinetter
- andre glassflater
- Damp glassflaten jevnt med en avstand pa ca. 20 cm. Skyv deretter laseen (C3) tilbake, sik at dampbryteren (C4) ikke kan trykkes inn ved et uhell. Trekk guminalen pa vindusdysen i baner, ovenfra og ned. Tørk av guminalen og den nederste kanten pa vinduet med en klut etter haverane.

5. Bruk av tilbehør

Gulvdyse (H1)

Anvendelsesområde:

• Alle vaskbare vegg- og gulvbelegg, f.eks.: steingulv, fliser og PVC-gulv.

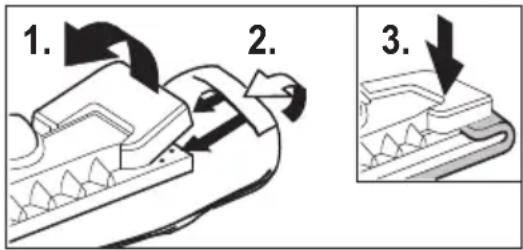

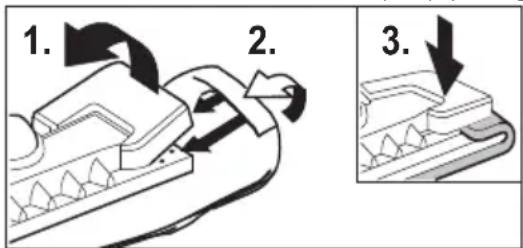

• Fest gulvkluten (H3) på gulvdysen (H1). Fold gulvkluten sammen på langs, og plasser gulvdysen på den. Trekk endene av gulvkluten inn under festeklemmene (H2) (se fig. 11).

Fig. 11: Sette på gulvkluten

• Trykk på festeklemmene (H2) for Å lösne kluten, og trekk kluten ut.
• Snu og skift gulvkluten regelmessig. Dette forbedrer smussopptaket.
• Arbeid langsomt på sterkt tilsmussede flater, sik at dampen kan virke longer
• Hvis det ligger igjen rengjøringsmiddel eller gulvpleiemidler (f.eks voks, glansemidler), kan det danne seg striper under rengjøringen. Disse stripene forsvinner vanligvis nr du bruker damprengjøringsmaskinen flere ganger.

Strykejern (K1)

Strykejernet fas som spezialtilbehør (bestill.nr. se side 111).

• Sett firkantpluggen til strykejernet (K5) inn i apparatkontakten (A1). De to nesene ma gä i hakk på dekselet til apparatkontakten.

Dampstryking

Vi anbefaler at du bruker Kärcher-strykejernet med aktivt dampavtrekk. Dette strykejernet er optimalisert til bruk sammen med damprengjöringsmaskinen din. Dette gjør strykingen betydelig lettere og hurtigere. Bruk alltid et strykebord med dampgjennomtrengelig strykeunderlag.

• Drei temperaturregulatoren (K4) minst til trinn
• (dampområde), ved stryking av alle stoffer. Dampen som kommt ut forhindrer dermed at stoffet overopphetes.
• Når lampen (K2) på strykejernet lyser, er strykejernet klar til bruk. Sälen på strykejernet må vare varm, slick at dampen ikke kondenserer på sälen, og drypper på stryketøyet
• Trykk på bryteren (K3) på strykejernet. Det strommer damp ut fraaland på strykejernet. Trykk bryteren forover: Mens bryteren trykkkes,kommen det damp ut.

Trykk bryteren bakover: Bryteren gär i lås og dampen strømmer ut kontinuereglig. Trykk bryteren forover for Å frigjøre den.

• Rett det første dampstøtet mot et toystykke, til dampenkommen ut i en jevn strøm.
• Drei dampmengderegulatoren (B1) på maskinen til onsket dampmengde.
• Du kan holde strykejernet loddrett for Å dampe gardiner, klaer etc.

Torrstryking

• Still inn temperatur med temperaturregulatoren (K4) avhengig av stofftype. Tegnene på regulatoren stared for fologende stofftyper:

-kunstfiber:
-ull:
lin:

5. Bruk av tilbehør

Tapetfjerner

Tapetfjerner fas som Spesialtilbehør (bestill.nr. se side 111).

Damprengjøringsmaskinens tapetfjerner kan brukes til Å fjerne tapet.

• Legg hele overflaten på tapetfjerneren på kanten av en tapetstripe. Sla på damptilforselen (C4) og la dampen virke til tapetet er giennombloTT (ca. 10 sek.).

• Flytt tapetlosneren til;neste stykke med ulosnet tapet.Hold dampbryteren (C4)inne.Loft det lnsnedetapetstykket av med en spatel,og trekk det av veggen.Fortsett med tapetfjerneren stykke for stykke,og trekk tapeten av i baner.

• Ved grovfibret tapet som er overmalt flere ganger kan det hende at dampen ikke kan trenge gjennom. Vi anbefaler derfor at du forbehandler tapetet med en perforeringsrulle.

Damprotordyse

Damprotordysen fas som Spesialtilbehør (bestill.nr. se side 111).

Anvendelsesområde:

• Rengjoring av hjørner, fuger

Rengjøring av vanntank

Vedlikeholdsarbeid mä kun gjennomfores nar stopselet er trukket ut og damprengjoringsmaskinen er nedkjolt.

Spyling av vanntank

Spyl vanntanken på damprengjöringsmaskinen ved hver 5 pafylling, eller oftere när vannet du brukere har en hardhet på mer enn 10^ ellertyske grader, dvs. hardhetsomrade II. Ved mykere vann skal vanntanken skylles ved hver 15. pafylling eller offtere. Du kan finne ut hvor hardt vannet er ved Å henvende deg til ditt lokale vannverk.

• Fyll vanntanken med vann, og rist den kraftig (dette lösner kalkavsetninger i bunnen av tanken). Tøm deretter ut vannet ved a vispe maskinen mot hjørnet med pafyllingstrakten (se fig. 12).

Avkalking av vanntank

Siden det ogsa setter seg kalk pa veggene i tanken, anbefaler vi at du avkalker vanntanken med fologende mellomrom (PF=pafyllinger):

Tab. 1: Rengjoringsinterval for vanntank

Hardhetsområde		° dH mmol/l	Fyllinger
I	mykt	0 - 7 0 - 1,3 100
II	middels	7 - 14 1,3 - 2,5 90
III	hardt	14 - 21 2,5 - 3,8 75
IV	meget hardt	> 21 > 3,8 50

Bruk utelukkendeprodukter som er godkjent av Karcher,fora unngaskede paskinen.

• Til avkalking bruker du Kärchers bioavkalkningsmiddel RM 511 (artikkelnr. 6.295-075). Ta hensyn til doseringsinformasjonen pa pakken nár du blander avkalkingsoppløsningen.

6. Pleie, vedlikehold

Værforsiktig narduyller og tammer damprenseren. Avkalkingsopplønsningen kan angripe omfintlige overflater.
Fyll avkalkingsopplosningen i vanntanken og la den virke i ca. 8 timer.
Sikkerhetslåsen på maskinenmökke ikeus på, mens maskinen avkalkes. Bruk aldri damprengjoringsmaskinen, mens det er avkalkingsmiddel ivanntanken.
- Tøm deretter avkalkingsopplønsningen ut. Det blir værende igjen en restmengde med opplønsning i vanntanken, og tanken ma derfor skyllles to til tre ganger med kaldt vann for a fierne alt gienværende avkalkingsmiddel.
- Drei ersten dreieknappen (B1) med urviseren til den stopper, og deretter mot urviseren til maksimal dampmengde.
- Na er damprengjøringsmaskinen klart tilBruk igjen

Pleie av kluter

La tilbehorsdelen tørke helt, før du rydder opp.
- Ikke plasser gulvdsen (H1),handdysen (E1) og rundbørsten (D3) pa borsteharene nár de skal avkjoles, slik at misforming unngas.

Gulvkluter og frotteovertrekk er forvasket og kan tas i bruk sammen med damprengjoringsmaskinen umiddelbart.

Vask tilsmussede gulvkluter og frotteovertrekk ved 60^ i vaskemaskinen Unnga bruk av toymykner, sik at klutene far et hoyt smussopptak. Kluter og frotteovertrekk kan torkes i en torketrommel.

7. Feilretting

Feil har ofte en enkel arsak, som du kan rette selv ved hjelp av folgende oversikt. I tvilstilfeller eller ved feil som ikke er oppgitt her, takontakt med en autorisert servicemontør.

! Fare for elektrisk støt!

Reparasjonsarbeider pa maskinen ma kun utfores av en autorisert servicemontor.

Lang oppvarmingstid

• Firkantpluggen er/DDke riktig monter
• Vanntanken er forkalket

Lite damp/ingen damp (driftslampe pa gronn)

• Kontroller dampregulering på apparat/damppistol

For lite aller ingen damp under arbeid (vannmangel)

• Tomt for vann i vanntanken - etterfyll vann

Dampbryteren lar seg/DDie trykke ned

• Lõsne låsen (C3) på dampbryteren

Detkommen ut mye vann under stryking

• Still inn strykejernets temperaturregulator pa dampomrade

8. Sikkerhetselementer 9. Generelle merknader

Denne damprengjoringsmaskinen er utstyrt med flere sikkerhetsmekanismer, som gjør at den er sikret på flere mater. Nedenfor finner du de viktigste sikkerhetselementene.

Trykkregulator

Trykkregulatoren holder trykket under bruk mest mulig konstant. När det maksimale driftstrykket i vanntanken på 4 bar er nadd, slas oppvarmingen av. När trykket faller i tanken igjen pga. avtapping av damp, slas oppvarmingen på igjen.

Vannmangeltermostat

När vannet i tanken nærmer seg slutten, stiger temperaturen på oppvarmingen. Vannmangeltermostaten slår oppvarmingen av, og den rode kontrollampen for vannmangel (B5) lyser. Oppvarmingen slås ikke på igjen För vanntankener nedkjølt, eller det er fyllt på vann igjen.

Sikkerhetstermostat

Hvis vannmangeltermostaten faller ut og maskinen overopphetes, kobles sikkerhetstermostaten inn. Takontakt med en autorisert Karcher kundeserviceavdeling for a tilbakestille sikkerhetstermostaten.

Sikkerhetslås

Sikkerhetslåsen lukker vanntanken for det forestående damptrykket. Hvis trykkregulatoren svikter og damptrykke stiger over 5,7 bar, apnes en overtrykksventil i sikkerhetslåsen for a slippe ut damp. Ta kontakt med en autorisert Kärcher kundeserviceavdeling För du tar maskinen i bruk igjen.

Garanti

Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på apparatet repareres gratis innenfor garantitiden dersom Årsaken er en material- ellerproduksjonsfeit.

Ved behov for garantireparasjoner, bes du henvende deg, med kjops- og tilbehorskvitteringen, til din forhandler aller naermeste autoriserte kundeservice.

Merknad om avhending

Gamle maskiner inneholder verdifulle materialer som kan resirkuleres. Disse bør leveres inn til gjenvinning.Gamle maskiner skal derfor avhendes i egnede innsamlingssystemer.

10. Tilbehør og reservedeler

Det mA kun brukes tilbehør og reservationeler som er godkjent av produsenten. Originalt tilbehør og originale reservationeler gir trygghet for at maskinen fungerer sikkert og problemfritt.

På siste sideFUNner du en ilustrasjon av maskinen, med bestillingsnumre for de enkelt maskindelene.

Spesialtilbehør

Rundbørstesett (Bestill.-nr. 2.863-058) - 4 Rundbørster for Punktstråledyse.

Rundbørstesett med børstehår av messing (Bestill.-nr. 2.863-061) - 3 rundbørster til punktstråledysen (med børstehår av messing til særlig gjenstridig smuss)

Sett med mikrofiberkluter (Bestill.-nr. 6.905-921) - 1 stor gulvklut, 1 frotteovertrekk med ekstra høy sugeevne og smussopptak

Bioavkaler RM 511 (Bestill.-nr. 6.290-239) - 3 x 100 g pulver til rengjøring av vanntank. Se kap. 5 „Pleie, vedlikehold og feilretting".

Klutesett (Bestill.-nr. 6 960-019) - 2 store gulvkluter, - 3 Frotteovertrekk

Klutesett (Bestill.-nr. 6 370-990) - 5 Frotteovertrekk

Klutesett (Bestill.-nr. 6 369-481) - 5 store gulvkluter

Klutesett (Bestill.-nr. 6 369-357) - 3 store gulvkluter

Damptrykk-strykejern BE 6000 (Bestill.-nr. 4 862-060)

Profesjonelt damptrykk-strykejern BE 7001 (Bestill.-nr. 4 862-105)

Strykebord med aktiv dampavtrekk (Bestill.-nr. 6 906-002) For meget gode strykeresultatet medbetydelig tidsbesparelse (kun for 230 V)

Tapetfjerner (Bestill.-nr. 2.863-062)

Rundbørste med skraper (Bestill.-nr. 2 863-140)

Damprotordyse (Bestill.-nr. 2 863-094)

Gumminal (Bestill.-nr. 6 273-140)

11. Tekniske data

Strømtilkobling

Spenning 220 - 240 V

Strømtype 1~50 Ph/Hz

Spenning i handtaket 24 V

Kapasitet

Varmeeffekt 2300 W

Maks. driftstrykk 4,0 bar

Tillatt trykk 5,7 bar

Oppvarmingstid /1I vann 6 min

Vekt uten tilbehør. 7 kg

Vannpafyllingsmengde 2,01

Rengöring av elektriska apparater

III.1: Isattning av blockkontakten

Rengöring av textilier

III. 11: Padragnig av torkduken

Avkalkning av tanken

N
Kärcher AS
Stanseveien 31
0976 Oslo
24 17 77 00

NL
Kärcher BV
Postbus 474
4870 AL Etten-Leur
0900-33 444 33
