GEBRUIKSAANWIJZING SC 1502 Kärcher

Gebruik de stoomreiniger uitsluitend in de privéhuishouding. Het apparaat is bedoeld voor een reiniging met stoom en kan in combinatie met de bijbehorende accessoires, zoals beschreiben in deze gebruiksaanwijzing, worden gebruikt. Let waar bij met name op de veiligheidsvoorschriften.

Inhoud

1. Beschrijving van het apparatusat 52
2. Veiligheidsvoorschriften 53-54
3. Gebruik .54-57
   Apparaat uitpakken 54
   Accessoires monteren 54
   Vullen met water 55
   Apparaat in bedrijf nemen 55
   Hoeveelheid stoom regelen 56
   Apparaat parkeren 56
   Water bijvullen 56
   Apparaat uitschakelen 57
   Apparaat opslaan 57
4. Aanwijzingen voor het gebruik 57
   Reiniging van textiel 57
   Reiniging van gecoate of gelakte oppervlakken 57
   Reiniging van glas 57
5. Gebruik van de accessoires 58-60
   Stoompistol, Puntspuitkop 58
   Handspuitkop, Brede spuitkop 58
   Vloerspuitkop, Strijkijzer 59
   Extra accessories 60
6. Reparations, onderhoud 60-61
   Reiniging van het waterreservoir 60
   Verzorging van de doeken 61
   7.Verhelpen van storingen 61
7. Beveiligingselementen 62
   Drukregeling 62
   Watergebrek-aanduiding 62
   Beveiligingsthermostat 62
   Veiligheidssluiting 62
8. Algemene aanwijzingen 62
   Garantie 62
   Aanwijzing afvalbeheer 62

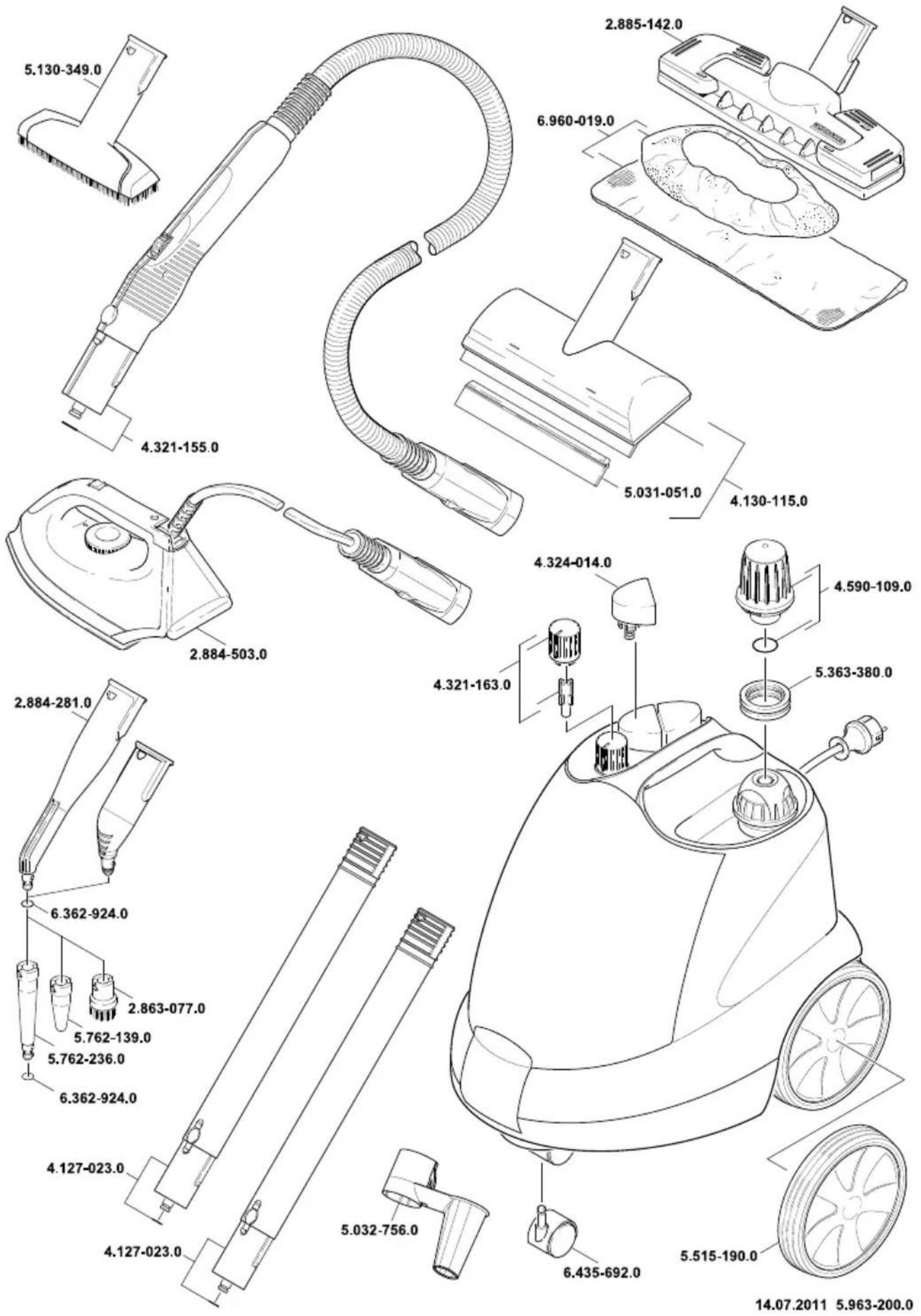

9. Accessoires en onderdelen 63
10. Technische gegevens 63

Het apparaat Niet in bedrijf nemen, zonder de gebruikshandleiding en de veiligheidsvoorschriften te hebben gelezen.

Bewaar deze gebruiksaanwijzing voor later gebruik en voor latere gebruikers.

Dit apparaat is ontwikkeld voor particulier gebruik en is Niet geschikt voor professioneel gebruik.

1. Beschrijving van het apparatus

A1 Deksel contactdoos apparaat

A2 Vak voor accessoires

A3 Veiligheidssluiting

A4 Schakelaar - Aan/Uit

A5 Tas voor accessoires

B1 Draaiknop - Hoeveelheid stoom regelen

B2 Schaal stoomhoeveelheid

B3 Controlelampje (geel) - Verwarming

B4 Controlelampje (groen) - Bedrijfsklaar

B5 Controlelampje (rood) - Watertekort

C1 Stoompistol

C2 Ontgrendelingsknop

C3 Vergrendeling (kinderbeveiliging)

C4 Stoomschakelaar

C5 Stoomslang

C6 Apparaatsteker

D1 Puntspuitkop

D2 Verlengstuk

D3 Ronde borstel

D4 Power-splitkop (rood)

E1 Handspuitkop

E2 Frotte-overtrek

F1 Brede spuitkop

G1 Verlengpijp (2x)

G2 Raster voor ophanghaak

G3 Ontgrendelingsknop

G4 Ophanghaak

H1 Vloerspuitkop

H2 Houdklem

H3 Grote droogdoek

K1 Strijkijzer*

K2 Controlelampje - Verwarming strijkijzer

K3 Schakelaar - Stoomstrijken

K4 Temperatuurregeling

K5 Strijkijzer apparaatsteker

• Als extra accessoire verkrijgbaar.

Symbolen op het toestel

Stoom

LET OP - verbrandingsgevaar

2. Veiligheidsvoorschriften

De op de machine vermelde waarschuwingen en aanwijzingen geben u belangrijke aanwijzingen om de machine zonder gevaar te gebruiken.

Behalve de voorschriften in de gebruiks-aanwijzing要去en de algemene veiligheidsvoorschriften en de voorschriften ter voorkoming van ongevallen in acht genomen worden.

Stroomaansluiting

De op het typeplaatje aangeven spanning要去 met de spanning van de stroombron overeenkommen.
Apparaten van veiligheidsklasse I mogenauitsluitend aan volgens voorschrift geaarde stroombronnen worden aangesloten.
In vochtige ruimtes zoals badkamers mag het apparaat uitsluitend met een aardlekschakelaar worden gezruikt. Vraag een elektromonteur om advies. Voor het apparaat要去 de door de fabrikant aangegeven stroomkabel worden gezruikt. Neem de onderhoudsvoorschriften in acht. Zie de gebruiksaanwijzing voor bestelnummer en typenummer.
! De stekker nooit met natte handen vastpakken.
De stroomkabel en de verlengkabelogens nicht worden beschadigd door er over te rijden, door afknellen of door er aan te trekken. Bescherm de kabel gegen但它, olie en scherpe randen.
De verlengkabel moet de in de gebruiks-aanwijzing genoemde diameter hebben en moet spatwaterbeschermd zich. De verbinding mag niet in het water liggen.
!Bij het verwangen van stekkers of contrastekkers要去en de spatwaterbescherming en de mechanische sterkte gewaarborgd blijven. Neem de onderhoudsvoorschriften in acht.

Toepassing

De machine en de arbeitsvoorzieningen要去 voor het gebruik worden nagezien op correcte toestand en bedrijsveiligheid. Indien de toestand Niet in orde is, mag geen gebruikplaatsvinden.
Controller vooral de veiligheidssluiting en de stroomkabel.

De stoomslang mag Niet beschadigd zijn (verbrandingsgevaar). Een beschadigde stoomslang要去 onmiddelijk verrangen worden. Er mogen uitsluitend door de fabrikant geadviseerde slangen en verbindingen gebruikt worden.
Zie de gebruiksaanwijzing voor bestelnummers en types.
De ketel nooit vullen met vloeistoffen die oplosmiddelen bevatten, met onverdunde zuren of oplosmiddelen. Daar bij horen reinigingsmiddelen, benzine en verfverdunner. Explosiegevaar! Verder aceton, onverdunde zuren en oplosmiddelen, aangezien deze de in de machine gebruike materialen aantasten.
Bij het gebruik van de machine op gevaarlijkeplaatsen, bijv. tankstations, dienen deaar geldende veiligheidsvoorschriften in acht te wordengenomen. Het gebruik in een ruimte metexplosiegevaar is verboden.
Het apparatusniet in gevulde zwenbaden gebruiken.
De machine要去en stevige ondergrond geplaatst worden.
! De knop van de stoomschakelaar magijdens het gebruik Niet worden vastgeklemd.
Indien u de ketel met water vult tenwijl deze nog heet is, moet u dit uiterst voorzichtig doen. Het water kan opspatten. Verbrandingsgevaar!

Reiniging van elektrische apparaten

Elektrische apparaten, ook elektrische fornuizen,要去en van het stroomnet worden geschaden wanner ze worden gereinigd (zekering uitdraaien). Voor de ingebruikneming要去en de apparaten weer hebemaal droog zich. Neem de voorschriften van de fabrikanten van de apparaten in acht.
Elektrische apparaten waar bij de stoomrechtstreeks met elektrische leidingen en schakelaars in aanraking kan komen, zoals lampen, fohns en elektrische verwarmingen, mogen nicht worden gereinigd. De stoom kan in de apparaten binnendringen en kan bij het afkoelen tot een elektrisch defect leiden.

2. Veiligheidsvoorschriften

De stoomstraal nooit van een korte afstand met de hand aanraken of op mensen of dierenrichten. Verbrandingsgevaar!
Asbesthoudende en andere materialen die stoffen bevatten die gevaarlijk voor de gezondheid zich,ogens Niet worden gestoomd.

Bediening

De bediener要去 machine volgens de voorschriften gebruiken. Hij要去 deplaatslijke omstandigheden in acht nemen en tijdens de werkzaamheden op andere Personen letten, vooral op kinderen.
! Dit apparaat is Niet geschikt om door personen (inclusief kinderen) met beperkte fysie-ke, sensorische of geestelijkke vaardigheden of met gebrek aan ervaring en/of kennis ge-bruikt te worden, tenzij ze door een voor hun veiligheid verantwoordelijkke persoon in de gaten gehonden worden of van hem aanwij-zingen ontvingen hoe het apparaat gebruikt要去 worden. Kinderen dienen in de gaten gehonden te worden om er zeker van teijken dat ze Niet met het apparaat spelen.
De werkende machine mag nooit onbeheerd achtergelaten worden.

Onderhoud

Voor het reinigen en onderhonden van de machine en voor het verrangen van onderdelen要去 de machine worden uitgeschakeld en dient de stekker uit het stopcontact te worden getrokken.
Reparaties mogen uitsluitend worden uitgevoerd door erkende klantenservicewerkplaatsen of door vakmensen op dit gebied, die met alle relevante verilgheidsvoorschriften vertrouwd zich.

Opslag

Let op:Laat paraat nooit liggend gebruiken of opslaan!
Het apparatusat gegen regen beschermen. Niet buiten opslaan.

3. Gebruik

Apparaat uitpakken

Controleer bij het uitpakken of alle accessoires aanwezig zich. Mochten er delen ontbreken of mocht transportschade worden geconstasteerd, stel hiervan dan direct uw leverancier in kennis.

Werp de verpakking Niet gewoon bij het huishoudelijk afval. De verpakking is geschikt voor hergebruik. Lever het verpakkingsmaterial in bij een geschikt inzamelpunt.

Accessoires monteren

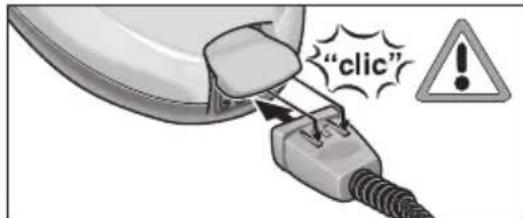

• Steek de apparaatsteker (C6) vast in de contactdoos van het apparaat (A1). Daar bij要去en de beiden aardcontacten van de apparaatsteker in het deksel van de contactdoos van het apparaat rusten (zie afb.1).

Afb.1:Insteken van de apparaatsteker

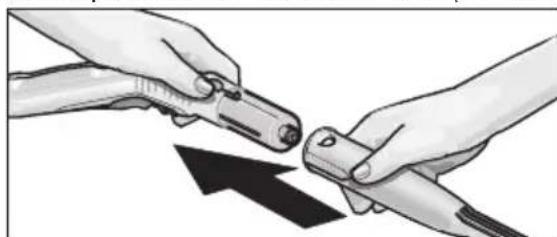

Maak het gewenste accessoire (D1,E1,F1) vast aan het stoompistool (C1). Steek daartoe het buisvormige uiteinde van het accessoire op het stoompistool (C1). Schuif het accessoire daarna zo ver op het stoompistool, tot de ontgrendelingsknop (C2) van het stoompistool een klik LAST horen (zie afb. 2).

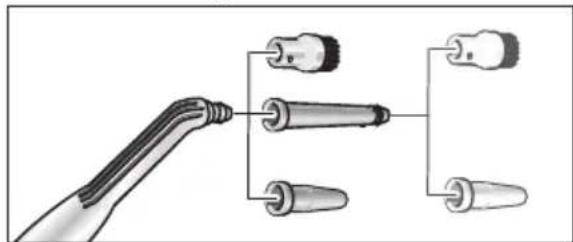

Afb. 2: Accessoires op het stoompistol steken

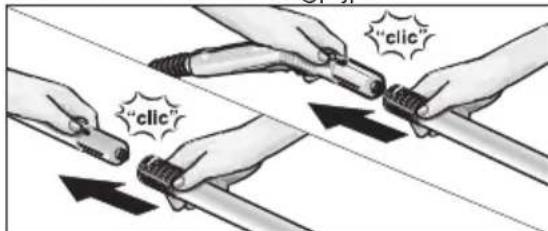

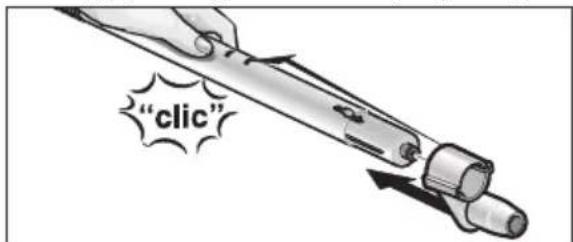

• Gebruik indien nodig de verlengpijp (G1). Monteer daartoe een of beiden verlengpijpen (G1) op het stoompistool (C1) (zie aflb. 3). Schuif dan het gewenste accessoire (D1,E1,F1,H1) op het vrije uiteinde van de verlengpijp.

Afb. 3: Opsteken van de verlangpijpen

3. Gebruik

Schuif de ophanghaak (G4) op de onderste verlengpijp tot hij in het raster (G2) rust (zie afb.4).

Afb. 4: Opsteken van de ophanghaak

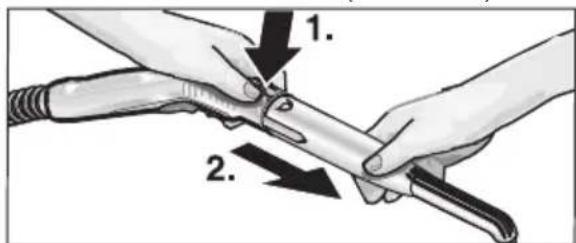

• Duw voor het verwijderen van een accessoire op de ontgrendelingsknop (C2 resp. G3) en trek de delen uit elkaar (zie afb. 5).

Afb. 5: Verwijderen van accessoire

Bij het verwijderen van accessoires kan heet water maar buiten druppelen! Verwijder een accessoire nooit,ervoijl nog stoomaar buiten komt

• Verbrandingsgevaar!

• Om het reinigend vermogen bij het werkken met de puntspuitkop (D1) te verhogen, kut u deze samen met de verlengpijp (D2), de Ronde borstel (D3) of de power-spuitkop (D4) gebruiken (zie afb. 6).

Schuif waarvoordebeide uitsparingen van het opzetstuk op de richels van de puntspuitkop. Draai het opzetstuk met de wijzers van de klok mee tot aanslag.

Afb. 6: Opzetukken voor punspuitkop

• Voor het verwijderen van het opzetstuk van de puntpuitkop draait u deze gegen de wijzers van de klok in en trekt u de delenuit elkaar.

Bij het verwijderen van accessoires kan heet water maar buiten druppelen! Verwijder een accessoire nooit, terwijl nog stoom�atenbuiten komt -Verbrandingsgevaar!

Vullen met water

• Schroef de veiligheidssluiting (A3) van het apparaat af.
• Verwijder het aanwezige water uit het water-reservoir.

Voeg geen reinigingsmiddel of andermiddel toe!

Vul het waterreservoir met maximaal 2 liter leidingwater.
i Het waterreservoir kan tot 2 cm onder de rand van de vulopening bevuld worden.
i Warm water verkort de opwarmtijd.
- Schroef de veriligheidssluiting (A3) waar vast op het apparaat.

Apparaat inschakelen

• Steek de netstekker in een stopcontact.
  Schakel het apparaat Niet in, als zich geen water in het waterreservoir bevindt. Anders kan het apparaat oververhit raken. Voor de verilgheid schakelt het apparaat het verwarmingsproces van het water automatisch uit,licht het rode controleampje voor gebrek aan water (B5) op. Om het apparaat wee bedrijfsklaar te make, schakelt u het uit en vult u het waterreservoir met water (zie "Water bijvullen").
• Schakel het apparaat met de schakelaar (A4) in. Het contrôlelampje voor verwarming (B3)要去 oplichten.
  De volle verwarmingscapaciteit kan alleen dan benut worden, als de apparaatsteker (C6)ijdens het opwarmen aan het apparaat is aangesloten.
  Wacht tot het contrôlelampje (B4) oplicht, dan is de stoomreiniger maar voor gebruik.
• Overtuig u ervan, dat de vergrendeling (C3) aan het stoompistool los is.
  Als u de vergrendeling (C3) maar achefteren schuift dan kan de stoomschakelaar (C4) Niet bediend worden (kinderbeveiliging). Schuif de vergrendelingaar voren, dan is de stoomschakelaar in vrije stand.
• Wanner u de stoomschakelaar (C4) bedient dan stroomt stoom maar buiten. Richt het stoompistool (C1).altijd eerst op een doeck, totdat de stoom gelifikmatig maar buiten komt.
• De verwarming van de stoomreiniger schakelt tijdens het gebruik steeds wee in, om voldoende druk in het waterreservoir te behouden. Daarbijlicht het gele controelampje (B3) op.

3. Gebruik

Hoeveelheid stoom regelen

Draaiknop (B1)

• Als u de draaiknop (B1) in het schaalgebied 'Hoeveelheid stoom' (B2) gegen de wijzers van de klok in draait, dan stroomt veel stoom maar buiten, bij draaien met de klok mee weinig.

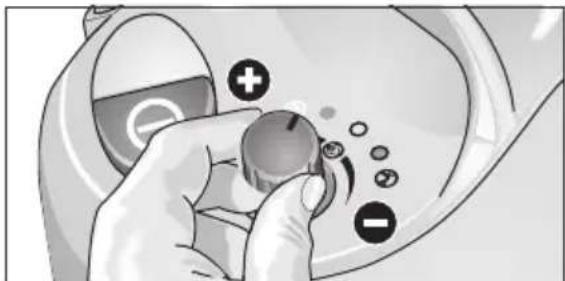

Afb. 7: Hoeveelheid stoom regelen

Apparaat parkeren

Bij korte onderbreking van werkzaamheden kan de verlengpijp met gemonteerde spreiekop in de opbergpositie gestoken worden (zie afb. 8).

Afb.8: Parkeerpositie

Water bijvullen

Als het water in het waterreservoir verbruikt is,licht het rode controelampje Watergebrek (B5) op.

i De veiligheidssluiting (A3)aat zich nicht openen, zolang nog sprake is van enige druk in het waterreservoir.

Terwijl het contrôleelampje 'Watertekort' oplicht, kunt u de druk in het waterreservoir ongedaan make.

• Druk op de stoomschakelaar (C4) op het stoompistool (C1), totdat geen stoom meer maar buiten komt. Nu heerst in het waterreservoir geen drukmeer.
• Schroef de veiligheidssluiting (A3) van het apparaat af.

Bij het openen van de veiligheidssluiting kan nog een resthoeveelheid stoom ontwijken. Open de veiligheidssluiting voorzichtig, er bestaat gevaar voor verbranding.

• Schakel het apparaat UIT met de schakelaar (A4).
  Vul het waterreservoir met maximaal 2 liter leidingwater (zie "Water bijvullen").
• Schroef de veiligheidssluiting (A3) waar vast op het apparaat en schakel het apparaat met de schakelaar (A4) waar in.
  Wacht tot het contrôlelampje (B4) oplicht, dan is de stoomreiniger wee klaar voor gebruik.

3. Gebruik 4. Aanwijzingen voor het gebruik

Apparaat uitschakelen

• Schakel het apparaat met de schakelaar (A4) UIT.
• Trek de netstekker UIT de contactdogs.
• Trek de apparaatsteker (C5)uit de contactdoos aan het apparaat (A1).Tilaarbij het deksel van de apparaat-contactdoos op.

Apparaat opslaan

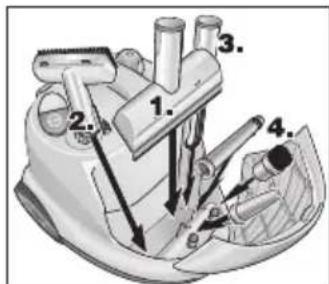

• Leg handsproeikop, brede sproeikop, puntsproeikop enkleine delen in hetvak voor accessoires (zie afb.9).

Afb. 9: Vak voor accessoires

• Steek de beiden verlengpijpen afzonderlijk in hetvak voor accessoires (A5) op de achterkant van het apparaat. Steek de vloerspuitkop (H1) op een verlengpijp (zie afb. 10).

Afb. 10: Opruimen

• Laat de borstels.altijd zo afkoelen,dat iedere verrorming van de borstelharen vermeden wordt.

Reiniging van textiel

Voordat u textiel met de stoomreiniger behandelt, moet u.altijd op een onopvallende plek van dat textiel uitproberen of dit bewerking met stoom verdraagt. Laat daartoe veel stoom op het oppervlak komen en laat het daarna drogen. Bepaal dan, of de kleur en/of de vom veranderen.

Reiniging van gecoate of gelakte oppervlakken

Richt de stoom nooit op verlijmde randen, odomat het raamwerk los kan latent. Gebruik de stoomreiniger Niet op een hout- of parketvloer die geen beschermende laag heeft.

Wees voorzichtig bij het reinigen van keuken en woonkamermeubelen, deuren, parket, gelakte of met kunststof gecoate oppervlakken! Bij langduriger inwerking van stoom hunnen was, meubelpolitoer, kunststof coatings en ver oplossen en hunnen vlekken ontstaan. Daarom要去en deze oppervlakken met een vochtigdoek gereinigd of met een dubbelgevouwen doek kortdurend bevochtigd worden.

Reiniging van glas

Richt de stoomstraal Niet direct op dieplaatsen van een kozijn waar het glas afgedicht is, om de afdichting Niet te beschadigen.

Verwarm bij lage buitentemperaturen, vooral in de winter, het raamoppervlak. Besproei daartoe het hele raamoppervlak Licht met stoom. Daardoor worden temperatuurverschillen verminderd en spanningen in het glasoppervlak vermeden. Dit is belangrijk, odomat verschillend verwarmde glasoppervlakken konnen springen.

5. Gebruik van de accessoires

Stoompistol (C1)

U kunt het stoompistool zonder accessoire gebruiken.

Toepassing:

• Verwijdering van geurtjes en fouwenuit kleedingstukken:

Besproei het hangende kledingstuk met stoom, van op een afstand van 10-20 cm.

• Planten van stof ontdoen:

Houd een afstand van 20-40 cm aan.

Vochtig verwijderen van stof:

Besproei een doek kortdurend met stoom en wis daarmee de meubelen.

Puntspuitkop (D1)

De reinigende werkung worden groter als de spuit-kop dichter bij de verwuldeplaats gezchoolen worden, waar dat de temperatuur en de druk van de stoom direct aan de uiststroomopening het grootst+zijn.

Toepassing:

• Moeilijk toegankelijkeplaatsen, zoals hoeken en voegen
• Armaturen, afvoeren
• Wasbakken, wc's,
• Jaloezieën, verwarmingselementen
• Roestvrij staal, geëmailleerde oppervlakken
• Oplosbaar make van vlekken:

Bevochtig hardnekige kalkafzettingen vooraf met azijn en LAST ca. 5 minuten inwerken.

Verlengpijp (D2)

De verlengpijp worden op de puntspuitkop gemonteerd.

Toepassing:

• Ontoegankelijke splieten, voegen, e.d.

Ronde borstel (D3)

De ronde borstel wordt direct of met het verlengstuk (D2) op de puntp suitkop gemonteerd.

Voor het reinigen van kwetsbare oppervlakken is de Ronde borstel Niet geschikt
Toepassing:
- Moeilijk toegankelijkeplaatsen, zoals hoeken en voegen
- Armaturen, afvoeren

Power-spuitkop (D4)

De power-spuitkop wordt direct of met het verlengstuk (D2) op de puntpuitkop gemonteerd. De power-spuitkop verhoegt de uitstroomsnelheid van de stoom.

Toepassing:

• Verwijderen van bijzonder hardnekig vuil
• Uitblazen van hoeken, voegen e.d.

Handspuitkop (E1)

Trek de frotte-overtrek (E2) over de handspuitkop.

Toepassing:

• Kleine, afwasbare oppervlakken, zoals Keukenoppervlakken van kunststof, tegelwanden
  Ramen, spiegels
• Meubelstoffen
• Binnenruimtes van vrachtwagens, voorruiten
• Badkuipen

Brede spuitkop (F1)

Toepassing:

Ramen
- Spiegels
- Glasoppervlakken van douchecabines
- Andere glasoppervlakken

• Besproei het glasoppervlak gewiekmatig met stoom van een afstand van ca. 20 cm. Schuif daarna de vergrendeling (C3) terug, zodat het ongewenst bedieren van de stoomschakelaar (C4) worden voorkomen. Beweeg der rubberstrip van de brede spuitkop van boven maar onderen baansgewijs over het glasoppervlak. Veeg de rubberstrip en de onderste rand van het raam na iedere baan droog met een doeK.

5. Gebruik van de accessoires

Vloerspuitkop (H1)

Toepassingsgebieden:

• Alle afwasbare wand- en vloerbedekkingen, zoals: Stenen vloeren, tegels en PVC-vloeren.

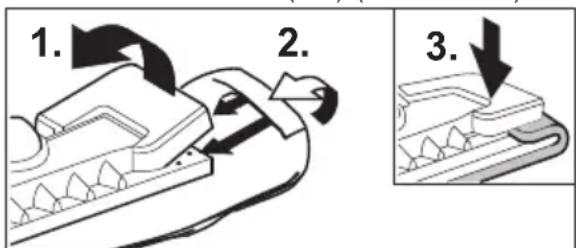

• Bevestig de afdroogdoek (H3) aan de vloersputkop (H1). Vouw daartoe de afdroogdoek in de lenghte samen en zet de vloersputkop waar op. Trek een voor een de uitstekende uiteinden van de afdroogdoek onder de klemmen (H2) (zie afb. 11).

Afb. 11: Lostrekken van de afdroogdoek

• Voor het losmaken van de doek drukt u op de klemmen (H2) en trekt u de doek eruit.
• Keer en verrang de afdroogdoek regelmatig. Daardoor verbetert u de vuilopname.
• Werk op sterk verruilde oppervlakken langzaam, zodate stoom langer in kan werken.
• Bevinden zich op het te reinigen oppervlak nog resten van reinigings- of onderhoudsmiddelen (bijv. was, zelfglans-emulsie), dan+kunnen bij de reiniging strepen ontstaan. Deze strepen verdwijnen in de regel als u de reiniging vakeruitvoert.

Strijkijzer (K1)

Het strijkijzer is als accessoire verkrijgbaar (bestel-nr.: zie pagina 63).

• Steek de apparaatsteker (K5) voor het strijkijzer vast in de contactdoos van het apparaat (A1). Daar bij要去en de beiden aardcontacten van de apparaatsteker in het deksel van de contactdoos van het apparaat rusten.

Stoomstrijken

Wij adviseren het gebruik van de Kärcher-strijktafel met actieve stoomafzuiiging. Deze strijktafel ist optimaal op het door u aangeschafte apparaat afgestemd. Daardoor verloopt het strijken aanmerkelijklichter en sneler. In ieder geval moet u hiervoor een strijktafel met dampdoorlatende, roosterachtige strijkondergrond gebruiken.

• Draai de temperatuurregeling (K4) voor het strijken van alle stoffen minstens in stand (stomen). De maar buiten trendende stoom verhinder dit aanbij oververhitting van de stof.
• Wanner het lampje (K2) van het strijkijzer dooft, is het strijkijzer maar voor gebruik. De zool van het strijkijzer要去 heetijken, zodat de stoom Niet op de zool condenseert en op het strijkgoed druppelt.
• Druk op de schakelaar (K3) op het strijkijzer. Bij de zool van het strijkijzer komt stoom waar buiten.

De schakelaar maar voren duwen: Zo lang u tegen de schakelaar duwt, komt er stoomaar buiten.

De schakelaar maar zicheren duwen: De schakelaar vergrendeld, er komt continu stoom�ui buiten. De schakelaar maar voren duwen om deze te ontgrendelen.

• Richt de eerste stoomstoot op een doek, totdat de stoom gelijkmatig maar buiten komt.
• Stel de regelaar voor de stoomhoeveelheid (B1) op het apparatus in op de gewenste hoeveelheid stoom.
• U kunt het strijkijzer voor het met stoorn bewerken van gordijnen, kleren, e.d. ook verticaal houden.

Droogstrijken

• Stel met de temperatuurregeling (K4) afhankelijk van de soort stof de gewenste temperatuur in. De tekens op de regelknop gezven de volgende soorten stof waar:

Kunstvezel:
-Wol:
- Linnen:

5. Gebruik van de accessoires

Behangafstomer

De behangafstomer is als extra accessoire verkrijgbaar (bestelnummer die pag. 63).

Met de behangafstomer=kunt u de stoomreiniger gebruiken voor het verwijderen van behang.

• Zet de behangafstomer aan de rand van een baan behang plat met de strijkzool op de wand. Schakel de stoomtoevoer (C4) in enaar de stoom zo lang inwerken, tot het behang doorweekt is (ca. 10 sec.).
• Verplaats de behangafstomer waar het volgende stuk nog vastzittend behang. Houd waar bij de stoomschakelaar (C4) ingedrukt. Til met een plamuurmes het losgeweekte stuk behang op en trek dit van de wand. Verplaats de behangafstomer verder baan voor baan en trek het behang per baan van de wand.
• Als er spreake is van meerdere lager opgebracht rauhfaserbehang, is het möglichk dat de stoom het behang Niet voldoende kan doordringen. Wij adviserenkaarom, het behang met een behangperforator voor te behandelen.

Stoom-rotorspuitkop

De stoom-rotorspuitkop is als extra accessoire verkrijgbaar (bestelnummer zie pag. 63).

• Reiniging van hoeken, voegen
• Moeilijk toegankelijkeplaatsen.

6. Reparities, onderhoud,

Reiniging van het waterreservoir

Onderhoudswerkzaamheden alleen uitvoeren bijuitgetrokken netstekker en afgekoeldestoomreiniger.
i Indien alleen gedemineraliseerd of gedestilleerd water gebrukt wordt, dan is reiniging van het waterreservoir nicht nodig.

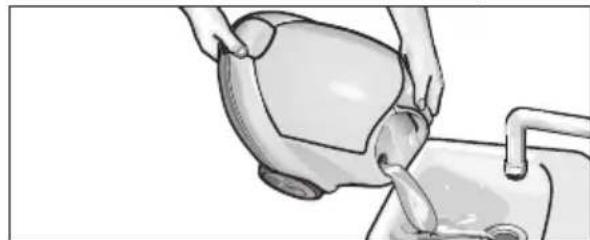

Uitspoelen van het waterreservoir

Spoel het waterreservoir van de stoornreiniger maximaal na de 5e keer water bijvullenuit, indien uw water een hardheid groter dan 10 Duitse hardheidsgraden (= ^) heeft, d.w.z. tot hardheid II behoort. Bij zachter water moet u het waterreservoir na maximaal iedere 15e reservoirvulling uitspoelen. Over de hardheid van uw water kunt u bij uw waterleidingbedrijf of stedelijk waterbedrijf informatie opvragen.

Vul het waterreservoir met water en schud krachtig - daardoor losesn kalkresten op, die zich op de bodem van het waterreservoir hebben afgezet. Giet daarna het water UIT, doordat u het apparaat op de hoek waar zich de vultrechter bevindt, omdraait (zie afb. 12).

Afb. 12: Waterreservoir uitspoelen

Ontkalken van het waterreservoir

Omdat zich ook op de wand van het waterreservoir kalk afzet, adviseren wij, het waterreservoir telkens na de volgende intervallen te ontkalken (KF = vullingen waterreservoir):

Tab. 1: Reinigingsinterval waterreservoir

Hardheid	° dH mmol/l KV
I zacht	0 - 7 0 - 1,3 100
II middel	7 - 14 1,3 - 2,5 90
III hard	14 - 21 2,5 - 3,8 75
IV sheer hard	> 21 > 3,8 50

• Verbreek de verbinding:tussen stoomreiniger en elektriciteitsnet.
  Giet al het nog in het waterreservoir aanwezigewateruit (zie afb.12).

6. Reparities, onderhoud

Gebruik uitsluitend producten die door Kärcher zich goedgekeurd, om jeder beschadiging van het apparatusaat uit te sluiten.
- Gebruik Kärcher bio-ontkalker RM 511 (bestelnr. 6.295-075) voor het ontkalken. Let bij het gebruik van de ontkalkingsoplossing op de doseerinstructies op de verpakking.
Wees voorzichtig bij het vullen en legen van de stoomreiniger. De ontkalkingsoplossing kan kwetsbare oppervlakken aantasten.
Vul het waterreservoir met de ontkalkingsoplossing en laat de oplossing ca. 8 uren inwerken.
Schroef de veiligheidssluiting (A2) nicht met het apparaat, verwijl u bezig bent het apparaat te ontkalken. Gebruik de stoomreiniger, zolang zich nog ontkalkingsmiddel in het waterreservoir bevindt.
- Giet daarna de ontkalkingsoplossing uit het apparaat. Er blijft waar bij nog een restje oplossing in het waterreservoir awhile, spoel waarom het reservoir twee- tot drie keer met koud water uit, om alle resten ontkalker te verwijderen.
- Draai de draaiknop (B1) erst met de wijzers van de klok mee tot aanslag en daarna segen de wijzers van de klok in tot 'maximale hoeveelheid stoom'.
- Nu is de stoomreiniger waaronthoor gebruik.

Behandeling van de doeken

Laat de accessoires geheel drogen, voordat u ze opruimt.
- Leg vloer-(H1) en handspuitkop (E1) en Ronde borstel (D3) bij het afkoelen en drogen Niet op de borstelharen, zodate zich nicht cervormen.

Afdroogdoek en frotte-overtrekঃn reeds voorgewassen en kunnen direct voor werkzaamheden met de stoomreiniger worden gebruikt.

• Was verontreinigde afdroogdoeken en frotte-overtrekken bij 60^ in de wasmachine. Gebruik waarbij geen wasverzachter, zodat de doeken het vuil goed blijven opnemen. Voor het drogen kutu een wasdroger gebruiken.

7. Verhelpen van storingen

Storingen haben vaak een eenvoudige oorzaak. Met behulp van het volgende overzichtkte u een storing zich oplossen. Neem bij overige storingen of in geval van twijfel contact op met de erkende klantenservice.

! Gevaar voor een elektrische schok!

Reparatiewerkzaamheden aan het apparaat mogen alleen door de erkende klantenservice worden uitgevoerd.

Lange opwarmtijd

• Apparaatsteker is nicht correct gemonteerd
  Waterreservoir is verkalkt

Weinig stoom / geen stoom (Lampje is groen)

• Stoomregeling apparatus / stoompistool controlleren

Hoeveelheid stoom tijdens het gebruik te gering / helemaal geen stoom (Watertekort)

• Geen watermeerinde watertank -Water bijvullen

Stoomschakelaar kan nicht meer ingedrukt worden

• Vergrendeling stoomschakelaar (C3) ontgrendelen

Bij strijkken komt veel water maar buiten

• Temperatuurregeling strijkijzer op 'stomen' instellen

8. Beveiligingselementen 9. Algemene aanwijzingen

Deze stoomreiniger is met meerere beveiligingselementen uitgerust en zo op meer dan een wijze beveiligd. In het navolgende treft u de belangrijkste beveiligingselementen aan.

Drukregelaar

De drukregelaar houdt de druk in het waterreservoir tijdens het gebruik zoveel möglichk constant. Het opwarmingsproces worden bij het bereiken van de maximale bedrijfsdruk in het waterreservoir van 4 baruitgeschakeld en bij een drukvermindering in het waterreservoir t.g.v. de onttrekking van stoom weer ingeschakeld.

Watergebrek-aanduiding

Wanneer de hoeveelheid water in het waterreservoir bijna nul is, stijgt de temperatuur bij het verwarmingselement. De Watergebrikaanduiding schakelt het opwarmingsproces uit en het rode controleampje - Watergebrek (B5) Licht op. Het opnieuw inschakelen van het opwarmingselement is zolang onmogelijk, toth het waterreservoir is afgekoeld of opniew gevuld worden.

Beveiligingsthermostat

Mocht de Watergebrek-aanduiding uittallen en het apparaat oververhit raken, dan schakelt de beveiligingsthermostaat het apparaatuit. Wendu voor het vrijschakelen van de beveiligingsthermostaat tot de bevoegde Karcher-klantenservice.

Veiligheidssluiting

De veiligheidssluiting zorgt ervoor dat het waterreservoir bij de optredende stoomdruk dicht blijft. Mocht de drukregelaar defect zijn en de dampdruk in het waterreservoir boven de 5,7 bar stijgen, dan opent zich een overdrukventiel in de veiligheidssluiting en treedt stoem door de sluiting maar buiten. Wend u voor het vrijschakelen van de beveiligingsthermostaat tot de bevoegde Karcher-klantenservice.

Garantie

In ieder land+zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepalingen van toepassing. Eventuele storingen aan het apparatusaat worden binnen de garantieperiode gratis verholpen, voorzover deze veroorzaakt worden door een materiaal- of fabricagebout.

Gelieve u, om gebruik te make n van de garantie, met toebehoren en aankoopbewijs tot uw leverancier te wenden, of tot het dichtstbijzijnde servicepunt.

Voor schade, die door ondoelmatige omgang met het apparaat ontstaat of door het Niet in acht nemen van de gebruiksaanwijzing, worden geen aansprakelijkheid aanvaard.

Aanwijzing afvalbeheer

Onbruikbaar geworden apparaten bevatten waardevol, te recyclen materiaal, dat voor hergebruik bedoeld is. Batterijen, olie en dergelijkste stoffen mogen Niet in het milieu belanden.

Ontdoe u waarom van overbodig geworden apparatuur via geschikte inzamelsystemen.

10. Accessoires en onderdelen

Er mogen alleen door de fabrikant goedgekeurde accessoires en onderdelen gebrukt worden. Originele accessoires en originele onderdelen staan er borg voor dat het apparaat veilig en storingsvrij gebrukt kan worden.

Op de LASTE pagina vindt u een afbeelding van het apparaat met de bestelnummers van de afzonderlijke onderdelen.

Extra accesoires

Set ronde borstels (bestel-nr. 2.863-058) - 4 ronde borstels voor puntp suitkop.

Set ronde borstels met messing-borstelharen (bestel-nr. 2.863-061) - 3 ronde borstels voor de puntp suitkop (met messing-borstelharen, voor bijzonder hardnekkig vuil)

Microvezel-doekenset (bestel-nr. 6.905-921) - 1 groe afdroogdoek, 1 frotte-overtrek met bijzonder hoge absorberende en vuilopname-capaciteit

Bio-ontkalker RM 511 (bestel-nr. 6.290-239) - 3 x 100 g poeder voor reiniging van het waterreservoir. Toepassing zich hfdstk. 5 "Reparaties, onderhoud, verhelpen van storingen".

Doekenset (bestel-nr. 6.960-019) - 2 grote afdroogdoeken, - 3 frotte-overtrekken

Doekenset (bestel-nr. 6.370-990) - 5 frotte-overtrekken

Doekenset (bestel-nr. 6.369-481) - 5 grote afdroogdoeken

Doekenset (bestel-nr. 6.369-357) - 3 grote afdroogdoeken

Stoomdruk-strijkijzer BE 6000 (bestel-nr. 4.862-060)

Profi stoomdruk-strijkijzer BE 7001 (bestel-nr. 4.862-105)

Strijktafel met actieve stoomafzuiiging (bestel-nr. 6.906-002) Voor zeer goede strijkresultaten, verwijl u ook nog tijd bespaart (alleen voor 230 V)

Behangafstomer (bestel-nr. 2.863-062)

Ronde borstel met schraper (bestel-nr. 2.863-140)

Stoom-rotorspuitkop (bestel-nr. 2.863-094)

Rubberstrip (bestel-nr. 6.273-140)

Stroomaansluiting
Spanning 220-240 V
Stroomsoort 1\~50 Ph/Hz
Spanning binnen de
handgreep 24V
Capaciteit
Verwarmingscapaciteit ..2300W
Max. bedrijfsdruk .4,0 bar
Toegelaten druk.. 5,7 bar
Opwarmtijd / 1 I water ..6 min.
Max. hoeveelheid stoom ....82 g/min.
Afmetingen
Gewicht excl.accessoires....7kg
Vulhoeveelheid water ..2,0
Inhoud waterreservoir ..2,4
Breedte 335 mm
Lengte 425 mm
Hoogte 380 mm
Kleinste doorsnede verlengingskabel 1mm^2

Uso previsto

Bara e6e3 enpuiadne.. 67ekr

Kilbkictb BOIDN,IO

3aIbAeTbcE 2,0e

O6'em epe3epByapae. 2,4e

山uHae.. 335eMM

Довжина...€425EMM

Bucota. 380eMM

MihimalbHn nonepeHH nepetnH noOBxByaIbHO Ka6e1o 1 MM2

A Alfred Karcher Ges.m.b.H. Lichtblaustraße 7 1220 Wien [phone]

AUS
Kärcher Pty. Ltd.
40 Koornang Road
Scoresby VIC 3179
(03) 9765 - 2300

B/LUX
Kärcher N.V.
Industriebweg 12
2320 Hoogstraten
B:0900 10027
LUX:0032 900 10027

BR
Kärcher Industria e Comércio Ltda.
Av. Prof. Benedicto Montenegro 419
CEP 13.140-000 - Paulinia - SP
0800 176 111

CDN
Kärcher Canada Inc.
6975 Creditview Road Unit #2
Mississauga, Ontario L5N 8E9
1-800-465-4980
