BRUKSANVISNING SOUFFLANT CALDO RADIALE OLIMPIA SPLENDID

Illustrasjonene er samlet pa den feste sider i veiledningen

0 - ADVARSLER

0.1 - GENERELL INFORMASJON

Piktogrammene i dette kapittelet gir en rask og entydig informasjon for korrekt bruk av maskinen under sikre betingelser.

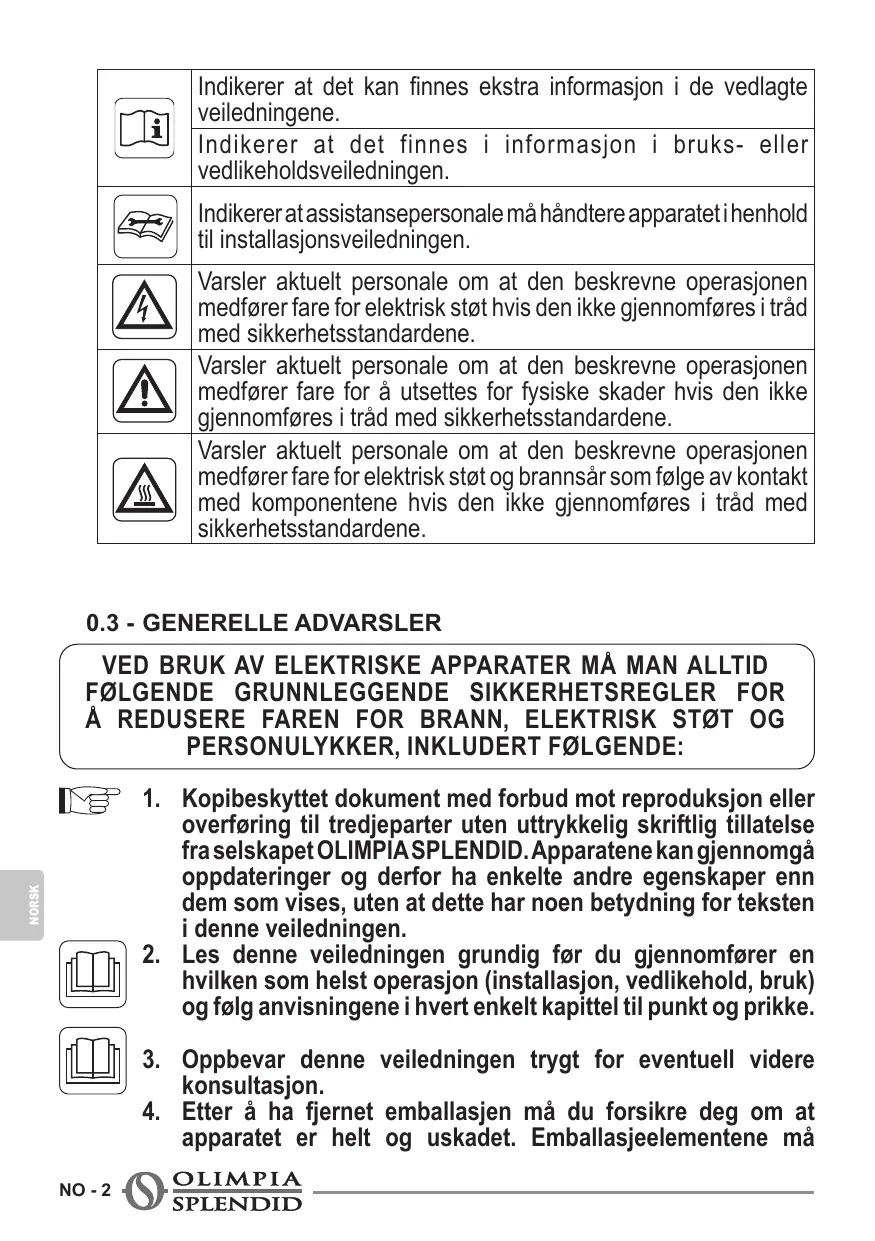

0.2.1 - Redaksjonelle piktogrammer

Varsler at dette dokumentet på leses oppmerksomt før du installerer og/eller bruker apparatet.

Varsler at dette dokumentet på leses oppmerksomt før alle former for vedlikehold og/eller rengjøring.

i	Indikerer at det kan finnes ekstra informasjon i de vedlagte veiledningene.
	Indikerer at det finnes i informasjon i braks- eller vedlikeholdsveiledningen.
	Indikerer at assistansepersonale@må händtere apparatetihenhold til installasjonsveiledningen.
	Varsler aktuelt personale om at den beskrevne operasjonen medfører fare for elektrisk støtḥvis den ikke gjennomføres i tråd med sikkerhetsstandardene.
	Varsler aktuelt personale om at den beskrevne operasjonen medfører fare for ä utsettes for fysiske skaderḥvis den ikke gjennomføres i tråd med sikkerhetsstandardene.
	Varsler aktuelt personale om at den beskrevne operasjonen medfører fare for elektrisk støt og brannsår som følge av kontakt med komponenteneḥvis den ikke gjennomføres i tråd med sikkerhetsstandardene.

0.3 - GENERELLE ADVARSLER

VED BRUK AV ELEKTRISKE APPARATER MÁ MAN ALLTID FÖLGENDE GRUNNLEGGENDE SIKKERHETSREGLER FOR A REDUSERE FAREN FOR BRANN, ELEKTRISK STØT OG PERSONULYKKER, INKLUDERT FÖLGENDE:

1. Kopibeskyttet dokument med forbud mot reproduksjon aller overføring til tredjeparter uten uttrykkelig skriftlig tillatelse fra selskapet OLIMPIASPLENDID. Apparatene kan gjennomgå oppdateringer og derfor ha enkelte andre egenskaper enn dem som vises, uten at dette har noen betydning for teksten i dette veiledningen.
2. Les dette veiledningen grundig før du gjennomfær er hvilken som helst operasjon (installasjon, vedlikehold, bruk) og følg anvisingene i hvert enkelt kapittel til punkt og prikke.

1. Oppbevarijke veiledningen trygt for eventuell videre konsultasjon.
2. Etter Å hā fjernet emballasjen má du forsikre deg om at apparatet er helt og uskadet. Emballasjeeelementene má

ikke etterlates innenfor barns rekkevidde, da de utgjør en potensiell fare.

1. PRODUSENTEN PÁTAR SEG IKKE NOE ANSVAR FOR SKADER PÁ PERSONER ELLER GJENSTANDER SOM SKYLDES MANGLENDE OVERHOLDELSE AV REGLENE OG STANDARDENE SOM ER GITT I DENNE VEILEDNINGEN.
2. Produsenten forbeholder seg retten til när som helst Å foreta endringer på egne modeller, sä fremt dette ikke har noen innvirkning på de viktige egenskapene beskrevet i denne veiledningen.
3. För du kobler til apparatet mä du forsikre deg om at dataene på merkeplatene er i samsvar med dataene for strømnettet. Merkeplaten er plassert på apparatet.
4. Installer apparatet i henhold til instruksjonene fra produsenten. En feilaktig installasjon kan forårsake skader på personer, dyr eller gjenstander, og produsenten kan/DDke holds ansvarlig for dette.
5. Bruk alltid utelukkende apparatet i horizontal posisjon. Plasser apparatet på et egnet sted og på en flat og stabil overflate.
6. Nár apparatet er i bruk má du alltid rulle ut hele kabelen.
7. Apparatet er utstyrt med en strømkabel med stopsel (tilkobling av typen Y). Hvis strømkabelen er skadet på denne byttes ut av produsenten eller av produsentens tekniske assistansetjeneste eller uansett av en person med lignende kvalifikasjoner, sik at man unngår enhver form for fare.
8. Installer apparatet på en slick mæte at du garanterer at bryterne og andre kontROLLER ikke kan nås av noen somBruker badet eller dusjen.
9. Ikke bruk skjøteledninger, medindre du er svært forsiktig.
10. Hold apparatet i en avstand på minst 1 m fra andre gjenstander (fig. 1).

14a. For à unngå faren for brann ma luftuttaks- og inntaksapningene på apparatet ∀ere i en avstand pa minst 1 m fra alle brennbare gjenstander, gardiner, stoffer eller materialer.

1. Ikke plasser apparatet i nærheten av varmekilder.
2. Ikke bruk apparatet til a tørke toy.
3. Pass på at det ikkekommen noen fremmedlegemenerinn i ventilasjons-lleruttaksapningene,da det medfører en fare for elektrisk støt,brann ellerkskader på apparatet.

1. Unngå at kabelen berører varme overflater nr apparatet er i funksjon.
2. Ikke rull ut kabelen under tepper, pledd erler føringer. Plasser strømkabelen på steder der ingen passerer, slik at du unngår at noen snubler i den.
3. Ikke rull opp, vri eller snurre kabelen rundt apparatet, da det vil kinne svekke og ødelegge isolasjonen.
4. Ikke sett bort apparatet sà lenge det fremdeles er varmt.
5. Ikke bruk apparatet utendørs eller på våte eller fuktige overflater.
6. Ikke bruk apparatet i kombinasjon med programmeringsinnretninger, timere eller andre innretninger som sørger for automatisk atenning, for ä unngå fare for brann hvis apparatet skulle vår dekket til eller plassert på feil mæte.
7. Apparatet er laget for Å brukes på bakken. Det må ikke installeres i tak eller på vegger.
8. Ikke sett i gang apparatet i nærheten av gardiner, sider materialet kan suges inn i luftapningene (fig. 2).
9. Unngå à helle væsker på apparatet.
10. Barn må ikke leke med apparatet.
11. Apparatet kan brukes av barn på minst 8år og personer med reduserte fysisiske, sansemessige eller mentale evner, eller uten erfaring eller nødvendig kunnskap, sä fremt de overvåkes eller etter at de har mottatt instruksjoner om sikkerBrukavapparatet og forstatt allefarene som er forbundet medBrukavapparatet.
12. Rengjöring og vedlikehold som skal utføres av brukeren ma ikke gjennomføres av barn, medindreppe overvåkes.
13. Barn på under 3år må alltid holdes på avstand med mindre de er under konstant overvåkning.
14. Barn på mellom 3 og 8år kan bare slå på/av apparatet, sö fremt det er plassert eller installert i normal funksjonspositionjon og barna overvåkes av eller har fätt instruksjon i sikker bruk av apparatet og de forstår farene forbundet med dette.

1. Barn mellom 3 og 8år ikke sette i stopselet, regulere eller rengjøre apparatet, og heller ikke utføre vedlikehold som erBrukerensoppgrave.
2. Varmeapparatet mä ikke brukes iærheten av badekar, dusj eller svømmebasseng.
3. ADVARSEL - Enkelte deler av dette produitet vil kinne bli svært varme og forårsake forbrenninger. Vær svært forsiktig hvis det er barn eller sárbare personer i rommet.
4. Koble alltid fra strømforsyningen før du foretar rengjøringen.
5. For 'korrekt bruk av apparatet MÄ MAN IKKE:

a. Plassere det rett under en stikkontakt
b. Dra i strømledningen eller i delve apparatet for Å trekke stødselet ut av stikkontakten.
c. Utsette apparatet for vær og vind (regn, sol, osv.).
d. La kontakten vår i uten at det er nødvendig.
e. Ta på apparatet med våte eller fuktige hender.

1. Apparatet må utelukkende brukes i henhold til instruksjonene gitt i/DDne veiledningen. Produsenten frarÅder all annen bruk, da det vil kunne fore til elektrisk støt, brann erer personskader.
2. Den vanligste ørsaken til overoppvarming er at det smler seg støv eller hare i apparatet. Fjern slike oppsmlinger regelmessig ved Å koble apparatet fra strømforsyningen og deretter støvsuge ventilasjonsåpningene og ristene.
3. Ikke bruk slipende vaskemidler på apparatet. Rengjør med en fuktig klut (ikke våt), skylt i varmt sapevann.
4. Ikke koble apparatet til strømforsyningen før det er fullstendig montert og reguliert.
5. Vær forsiktig med flytting, da apparatet kan��e varmt.
6. Ikke vask eller legg apparatet i vann erler andre væsker. Da vil det kunne oppstå kontslutning erler brann.
7. Ikke sett i gang apparatet innate på et lukket sted som inné i et skap, da det vil kunne forårsake brann.

1. Hvis stopselet og stikkontakten ikke er kompatible på du fö stöpselet skifftet ut med en egnet type. Dette på gjores av profesjonelt kvalifisert materiale, som på forsikre seg om at snittet i kablene i kontakten er egnet for den effekten som absorberes av apparatet. Som hovedregel fraråder viBruken av adaptere og/eller skjøteledninger. Hvis dette på brukes på disse på samsvar med gjeldende sikkerhetsregler og deres strømbelastbarhet (A) på ikke��e lavere enn apparatets maksimale.

2. Ikke bruk apparatet i tilfelle av feil erller darylg funksjon, hvis kabelen eller stopselet er skadet, eller hvis det har falt eller har vært utsatt for skader av noe slag. Slå av apparatet, koble stopselet fra stikkontakten og fä det kontrollert av kvalifisert profesjonelt personale.

3. Demontering, reparasjon og rekonverterting utfør av uauthorisert personale vil kinne fore til alvorlige skader og medforer bortfall av produsentens garantiet.
4. Ikke demontere eller utfør endringer på apparatet.
5. Det er ekstremt farlig á forsøke á reparere apparatet selv.
6. I tilfelle gasslekkasjer fra andre andre apparater ma du lufte rommet godt før du setter i gang apparatet.
7. Ikke koble stöpselet fra stikkontakten För du har slätt av apparatet.
8. Hvis man bestemmer seg for Ågressive lenger bruke et apparat av这部分 typen på det ubrukeliggjores ved at man kutter strømkabelen, etter Å ha trukket stopselet ut av stikkontakten.

52.

ADVARSEL - For Å unngå overoppvarming må du aldri dekke til apparatet (fig. 3).

1. Vi anbefaler dessuten Å uskadeliggjore de delene av apparat som vil kunne utgjore en fare, særlig for barn som vil kunne tenkes Å bruke et kassert apparat til Å leke med.
2. Ved første gangs bruk og erter en lengreperiode der apparatet ikke har vært i bruk vil man kunne høre litt støy eller litt lukt. Dette er et normalt fenomen og det forsvinner erter noen minutters bruk.

0.4 - TILTENKT BRUK

1. Apparatet skal utelukkende brukes som termoventilator med det eneste formalå gjore rommet der man oppholder seg mer behagelig.
2. Dette apparatet er laget utelukkende for bruk i hjemmet aller lignende, og må ikke brukes til kommersiell aller industriell bruk.
3. Upassende bruk av apparatet med eventuelle skader på personer, gjenstander eller dyr fritar OLIMPIA SPLENDID fra alt ansvar.

0.5 - IKKE TILTENKT OG POTENSIELT FARLIG BRUK

1. Apparatet må aldri brukes på steder der det brukes eller oppbevares bensin, maling eller andre brennbare væsker, eller i miljøer der det finnes brennbare eller eksplosive gasser.
2. Ikke bruk apparatet hvis det i lokalet nylig har blitt brukt insetktsmiddel i gassform eller hvis det er tent rokelse, kjemisk damp eller oljeholdige rester.
3. Ikke bruk dette apparatet i små rom der det finnes personer som ikke er i stand til Å forlate rommet på egen hand, medindreppe er konstant overvåket.

Dette produit tå utelukkende brukes i henhold til spesifikasjonene som er gitt i/DDne veiledningen. Bruk på annen mæte enn det som er spesifisert vil kunne medføre alvorlige skader. PRODUSENTEN PATAR SEG IKKE NOE ANSVAR FOR SKADER PÅ PERSONER ELLER GJENSTANDER SOM SKYLDES MANGLENDE OVERHOLDELSE AV REGLENE OG STANDARDENE SOM ER GITT I DENNE VEILEDNINGEN.

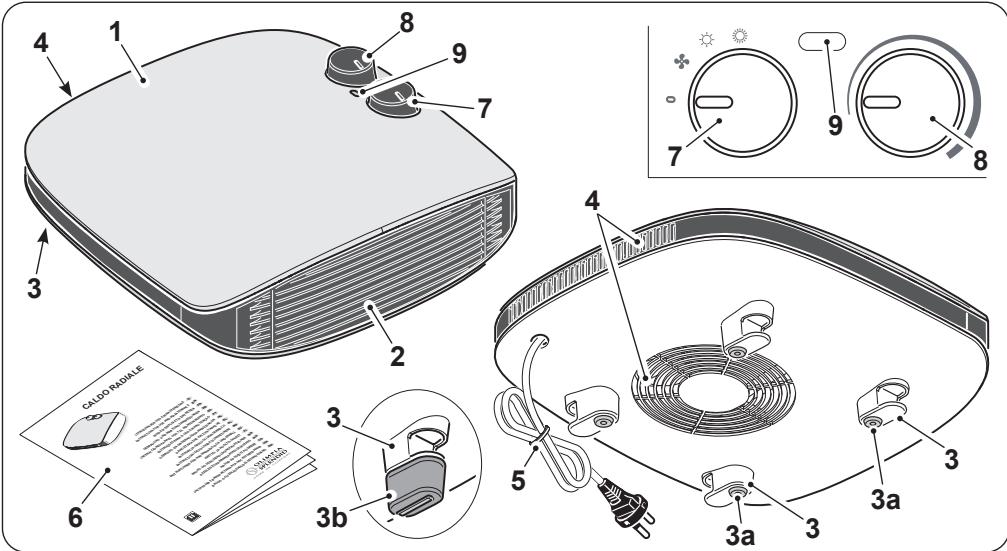

1 - BESKRIVELSE AV APPARATET OG KONTROLLENE

1. Apparatets hoveddel
2. Luftuttaksrist
3. Faste føtter

3a. Gummifotter
3b. Stotteftefter

1. Luftinntaktsrist
2. Strömkabel
3. Bruksanvisning

4. ON/OFF-bryter og temperaturregulering for utgangsluft

5. Bryter for regulating avromtemperatur

6. Ledlampe for "apparati funksjon"

2 - INSTALLASJON

• Apparatet krever ingen INSTALLASJON og må utelukke brukes som mobilt apparat.
• Etter à ha fjernet emballasjen mä du forsikre deg om at apparatet er helt og uskadet.
  Hvis du skulle være i tvil mä du henvende deg til profesjonelt kvalifisert personale.
  Rull helt ut strömkabelen.
• Plasser apparatet på et egnet sted og på en flat og stabil overflate.
• Forsikre deg om at ingen gardiner eller andre gjenstander hinderer for luftstrømmen (figur 2).
  La det vare minst 1m plass pa sidene, bak og over apparatet (figur 1).
• Kontroller at bryteren (7) er plassert på "0".
  Koble stopselet til stikkontakten.

• Forsikre deg om at verdiene for strømnette tilsvarer dem som er angitt på merkeplaten til apparatet.

2.1 - INSTALLASJON AV STØTTEFØTTER (3b)

Det er mulig á skifte ut gummiføttene (3a) som er laget for bruk på glatte overflater (skrivebord, bord, osv), med støtteføttene (3b), laget for á brukes på andre overflater som tepper eller gulv, sik at apparatet heves noen centimeter over bakken (fig.4).

Snu apparatet for á fá bedre adgang til fottene (3).
Ta av gummiføttene (3a).
- Plasser hullene til føttene (3) på linje med støtteføttene (3b) som følger med, som vist i figur 4.
Trykk til fottene (3b) og (3) stemmer overens.

3 - BRUK

Bryter "7"

Bryter i posisjonen "0": apparat avslått
Funksjonen "VENTILASJON": drei bryteren til posisjonen "".
Funksjonen "MINIMUMSEFFEKT":\ drei bryteren til posisjonen "
Funksjonen "MAKSIMUMSEFFEKT" Drei bryteren til posisjonen "

Start apparatet ved a dreie bryteren (7) til posisjonen " 品 "ller til posisjonen
For à stille inn romtemperaturesen til en gitt verdi (termostat), dreier du bryteren "8" i klokkeretningen til den stanser.
Når du har oppnädd ønsket temperatur i rommet dreier du bryteren "8" langsomt mot klokkeretningen til apparatet slukkes.
- Na vil apparatet starte opp igjen automatisk nár temperaturen i rommet synker under den innstilte verdien, og vil slå seg av igjen nár romtemperaturen nár den innstilte verdien.

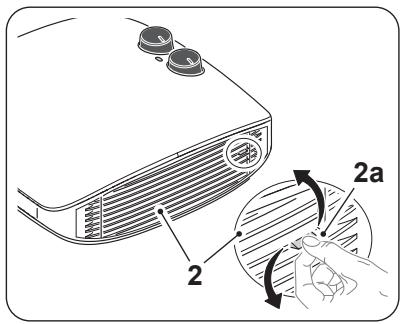

3.1 - SVINGNING AV LUFTUTTAKSRIST (2)

Det er mulig a regulere hellingen pa risten (2) ved a bruke den tilhorende utstikkingen (2a).

Ikke hell risten (2) mens apparatet er i funksjon. Vent til risten (2) er avkjolt før du tar på den utstikkende delen (2a).

3.2 - ANTIFRYSFUNKSJON

Denne funksjonen aktiveres när romtemperaturen som avdekkes er under 10^ sik at termostaten skal kinne fungere korrekt.

4 - BESKYTTELSE MOT OVEROPPVARMING

• Dette produit ter beskyttet med en beskyttelse mot overoppvarming, som slár av apparatet automatisk hvis det skulle oppsta en kraftig overoppvarming. I dette tilfellet:

• Koble stopselet fra stikkontakten.

• Vent i cira 30 minutter for à la apparatet avkjøles;
• Finn den mulige Årsaken til overoppvarmingen (f.eks. om det er noe som dekker til apparatet);
• Kontroller eventuelle skader på apparatet, strømkabelen og støpselet.

Hvis det ikke er noen skader:

• koble stopselet til stikkontakten;
• start apparatet på nytt.

För du foretar noen form for rengjørings-eller vedlikeholdsinngrep på apparatet ma du dreie bryteren (7) på “0”.

Koble stɒpselet fra stikkontakten og vent til viften stanser.

• Bruk en tørr klut til à rengjørne apparatet.
• Hvis apparatet er svært skittent kan du bruke en klut fuktet med lunkent vann (maks 50^ ) og delikat vaskemiddel til á rengjøre de utvendige delene. Tørk med en tørr klut.
• Bruk en børste ell er en støvsuger til à fjerne støv fra luftinntaks-/uttaksristene (fig. 5).

• Forsikre deg om at apparatet er fullstendig tört für du kobler stöpselet til stikkontakten igjen.
• Ikke bruk en kjemisk behandlet eller antistatisk klut til Å rengjøre apparatet.
• Ikke bruk bensin, løsemiddel, poleringspasta eller lignende løsemidler. Disse produktene kan ødelegge eller deformere plastoverflaten.
• Ikke bruk oljer, kjemiske stoffer eller slipendeprodukter til ä rengjøre apparatet.
• Ikke vask eller legg aldri apparatet i vann.

• Hvis apparatet ikke skal brukes over lenghte tid, eller det skal utføres arbeid som vil kunne produsere mye støv, anbefaler vil Å klargjore apparatet som følger:

• Slå av apparatet og koble stöpselet fra stikkontakten.

• Sett apparatet på et kjølig og tørsted, beskyttet mot fuktighet.

7 - TEKNISKE DATA

Se tabellen på;neste side.
CALDO RADIALE 99240 Termoventilator 220-240 V 50/60 Hz 1600-1800 W Class II

CALDO RADIALE	Dato	Symbol	Verdi	Enhet
Termisk effekt
Normal termisk effekt		Pnom	1,6 - 1,8	kW
Minimal termisk effekt (veiledende)		Pmin	1,0	kW
Maksimal kontinuierlig termisk effekt		Pmax,c	1,8	kW
Ekstra strømforbruk
Ved maksimal termisk effekt		elmax	0,000	kW
Ved minimal termisk effekt		elmin	0,000	kW
I Standby-modus		elsb	0,000	kW

Type termisk effekt/kontroll av romtemperaturen	Ja	Nei
Termisk effekt i enkelt fase uten kontroll av romtemperaturen	☐	✔
To ell er flere manuelle faser uten kontroll av romtemperaturen	☐	✔
Med kontroll av romtemperaturen ved hjelp av mekanisk termostat	✔	☐
Med elektronisk kontroll av romtemperaturen og daglig tidsinnstilling	☐	✔
Med elektronisk kontroll av romtemperaturen ukentlig tidsinnstilling	☐	✔
Andre kontrollmuligheter
Kontroll av romtemperatur med avdekking av personforekomst	☐	✔
Kontroll av romtemperatur med avdekking av öpne vinduer	☐	✔
Med mulighet for fjernkontroll	☐	✔
Med kontroll med tilpasningsbar oppstart	☐	✔
Med begrensning av funksjonstid	☐	✔
Med globetermometer	☐	✔

[e-mail]

Olimpia Splendid SpA Via Industriale 1/3, 25060 Cellatica, Brescia, Italy
