Produkttype	Veggmontert kjøkkenhette
Merke	Whirlpool
Modell	AKR809MR
Installasjon	Avtrekk eller resirkulering (med valgfritt kullfilter)
Filter	Vaskbart metallfettfilter (månedlig); aktivt kullfilter (valgfritt, skiftes hvert 3. år)
Kontroller	4 knapper: lys på/av, motor på/av, valg av minimum, mellom, maksimum hastighet
Belysning	Fluorescerende lampe (skiftes av service)
Motor	Integrert motor, 3 sugehastigheter
Strømforsyning	220-240 V, 50 Hz (se typeskilt)
Minimumsavstand fra komfyrtopp	50 cm for elektriske plater, 65 cm for gass eller kombinert
Vedlikehold	Rengjør overflater med fuktig klut og mildt rengjøringsmiddel; vask fettfilter månedlig; skift lampe via service
Sikkerhet	Koble fra strøm før vedlikehold; ikke bruk uten filter; ikke berør varme lamper
Reparerbarhet	Originale reservedeler; reparasjoner av autorisert service
Avhending	Ikke kast med husholdningsavfall; følg lokale forskrifter for EE-avfall

Ofte stilte spørsmål - AKR809MR WHIRLPOOL

Hvordan installerer jeg Whirlpool AKR809MR hetten?

Installasjonen må utføres av en kvalifisert tekniker. Overhold minimumsavstander (50 cm for elektriske plater, 65 cm for gass). Bruk den medfølgende boringsmalen og fest hetten godt til veggen. For avtrekksversjonen, koble til et avtrekksrør til utsiden; for resirkuleringsversjonen, installer kullfilteret.

Hvordan rengjøre fettfiltrene?

Metallfettfiltrene vaskes en gang i måneden, for hånd eller i oppvaskmaskin på lav temperatur. Etter vask og tørking, sett dem tilbake i motsatt retning. Vask kan gjøre metallet matt, men påvirker ikke effektiviteten.

Hvordan skifte kullfilteret?

For resirkuleringsversjonen, fjern fettfiltrene, skru av knottene på støtterammen, plasser kullfilteret inne i rammen, og sett alt sammen igjen. Skift kullfilteret hvert 3. år.

Hva gjør jeg hvis hetten ikke suger godt nok?

Kontroller den valgte sugehastigheten, rengjør fettfiltrene, sørg for at luftutløpene ikke er tette. Hvis problemet vedvarer, kontakt service.

Hvordan skifte fluorescerende lampe?

Lampeskiftet må utføres av en tekniker fra autorisert service. Ikke prøv å gjøre det selv.

Hetten slår seg ikke på, hva gjør jeg?

Sjekk strømforsyningen og tilkoblingen. Slå av og på hetten igjen. Hvis ingenting endrer seg, kontakt service med modell og servicenummer.

Trenger overflatene spesiell vedlikehold?

Rengjør overflatene med en fuktig klut og litt oppvaskmiddel. Ikke bruk slipemidler, stålsvamper eller etsende produkter. Tørk med en tørr klut.

Kan jeg bruke hetten uten fettfiltre?

Nei, hetten må aldri brukes uten fettfiltrene installert, da de beskytter motoren og forhindrer brannfare.

Hvordan får jeg tilgang til hele manualen?

Hele manualen er tilgjengelig for gratis nedlasting i PDF-format på notice-facile.com for modell Whirlpool AKR809MR.

Hva gjør jeg ved feil eller defekt del?

Ikke prøv å reparere selv. Kontakt autorisert service som vil bruke originale reservedeler. Ha modellreferanse og servicenummer tilgjengelig.

BRUKSANVISNING AKR809MR WHIRLPOOL

Kassering av hushallsapparater

Kassering av emballagematerialialet

Kassering av apparaten

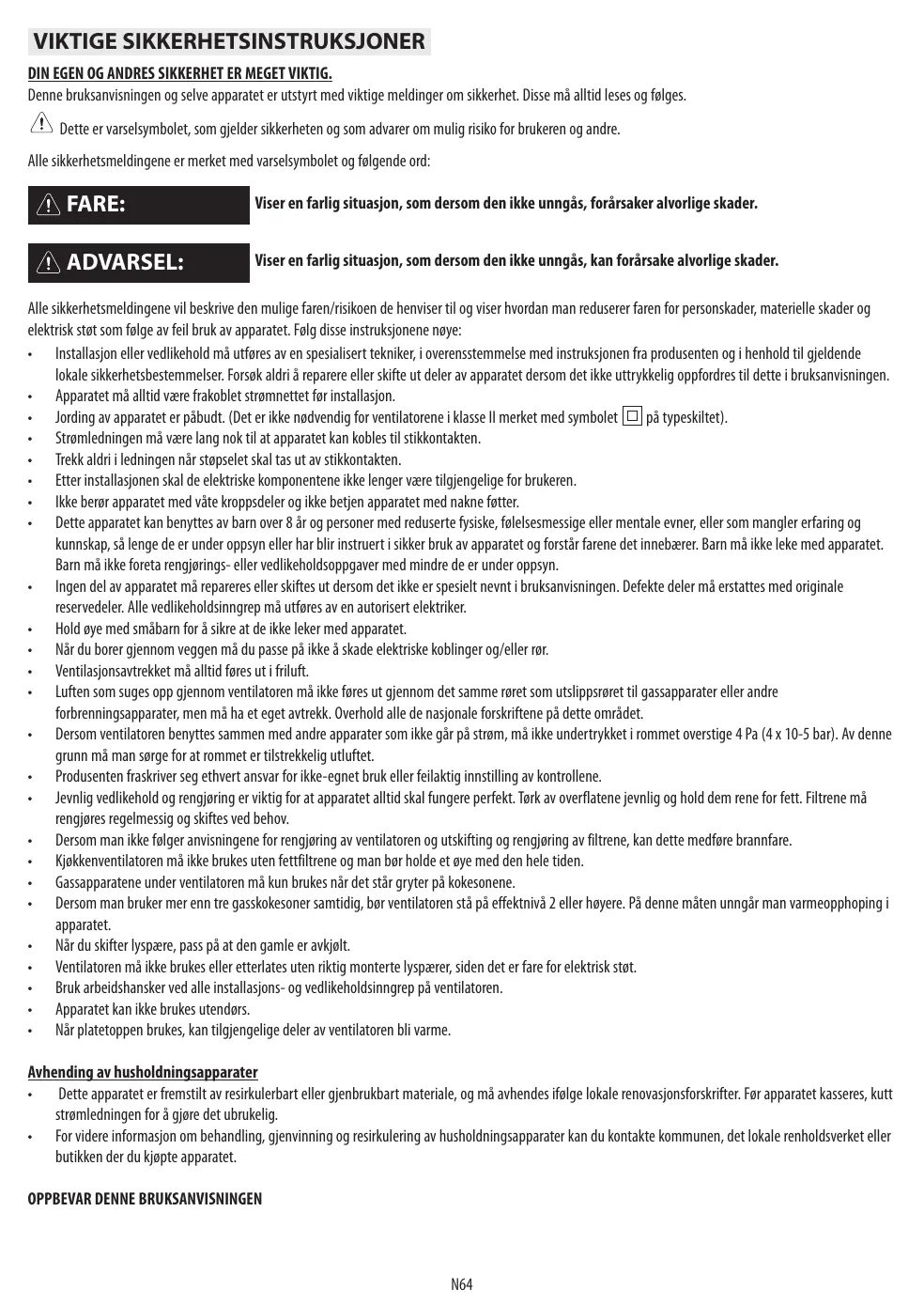

Denne bruksanvisingen og delve apparatet er utstyrt med viktige meldinger om sikkerhet. Disse mä alltid leses og flegs.

! Dette er varselsymbolet, som gjelder sikkerheten og som advarer om mulig risiko for brukeren og andre.

Alle sikkerhetsmeldingene er merket med varselsymbolot og falgende ord:

FARE:

Viser en farlig situsjon, som dersom den ikke unngas, forårsaker alvorlige skader.

ADVARSEL:

Viser en farlig sitausjon, som dersom den ikke unngas, kan forarsake alvorlige skader.

Alle sikkerhetsmeldingene vil beskrive den mulige faren/risikoen de henviser til og viser hvordan man reduserer faren for personskader, materielle skader og elektrisk støt som folge av feil bruk av apparatet. Følg disse instruksjönene nøye:
Installasjon erer vedlikehold ma utfores av en speisialert tekniker, i overensstammelse med instrksjonen fra produsenten og i henhold til gjeldende lokale sikkerhetsbestemmelser. Forsk aldri a reparere erer skifte ut deler av apparatet dersom det icke uttrykelig oppfords til dit e i brauisanvisingen.
- Apparatet ma alltid vare frakoblet stromnettet for installment.
- Jording av apparatet er pabudt. (Det er/DDvendig for ventilatorene i klasse II merket med symbolet pa typeskitet).
Strømledningen på vinden lang nok til at apparatet kan kobles til stikkontakten.
- Trekk aldri i ledningen när stöpselet kal tas ut av stikkontakten.
- Etter installasjonen skal de elektriske componentene/DDke longer vare tilgengelige for Brukeren.
- Ikke berør apparatet med våte kroppsdeler og ikke betjen apparatet med nakne føtter.
Dette apparatet kan benyttes av barn over 8 ar og personer med reduserte fysiske, folesesmessige erer mentale evner, ell som mangler erfaring og kunnskap, sangle de er under oppsyn erer har blir instruert i sikker bruk av apparatet og forstar farene det innebarer. Barn mike leke med apparatet. Barn mike foreta rengjorings- erer vedlikeholdssoppgaver med minre de er under oppsyn.
Ingen del av apparatet mä repareres erller skiftes ut dersom det ici er spesielt nevnt i braksanvisningen. Defekte deler mä erstattes med originale resededer. Alle vedlikeholdsinngrep mä utfores av en autorisert elektriker.
- Hold øye med småbarn for á sikre at de/DD leker med apparatet.
Nár du borer gjennom veggen mä du passe pågressive elektriske koblinger og/eller rør.
- Ventilasjonsavtrekket ma alltid fores ut i friluft.
- Luftten som suges opp gjennom ventilatoren må违法犯罪 ums. Gjennom det samme røret som utslippsrøret til gassaparater erler andre forbrenningsapparater, men må ha et eget avtrekk. Overhold alle de nasjonale forskrittene på dette området.
- Dersom ventilatoren benyttes sammen med andre apparater som ikke går på strøm, på unkne undertrykket i rommet overstige 4 Pa (4 x 10-5 bar). Av denne grunn på man sørge for at rommet er tilstrekkelig utluftet.
- Produsenten fraskriver seg ethvert ansvar forkke-egnet bruk ell feilaktig innstilling av kontrollene.
Jevnlig vedlikhold og rengjering er viktig for at apparatet alltid skal fungere perfekt. Tork av overflatene jevnlig og hold dem rene for fett. Filtrene ma renqjores regelmessig og skiftes ved behov.
- Dersom man ikke anvisinngene for rengjøring av ventilatoren og utskifting og rengjøring av filtrene, kan dette medfrolebrannfare.
Kjokkenventilatoren mä参加会议 brukes uten fettfiltrne og man bör holde et öye med den hele tiden.
Gassapparatene under ventilatoren m kun brukes naret star gryter pa kokesonene.
Dersom man bruker mer enn tre gasskokesoner samtidig, bør ventilatoren stå på effektnivå 2 eller høyere. På dette maten unngår man varmeopphoping i apparatet.
Nar du skifter lyspære, pass pa at den gamle er avkjølt.
- Ventilatoren mä ikke brukes aller erterlate uten riktig montere lyssærer, sider det er fare for elektrisk støt.
- Bruk arbeidshansker ved alle installationsjons- og vedlikeholdsinngrep på ventilatoren.
- Apparatet kan/DDEbrukes utendors.
Nar platetoppen brukes, kan tilgengelige deler av ventilatoren bl varme.

Avhending av husholdningsapparater

• Dette apparatet er fremstilt av resirkulerbart eller gjenbrukbart materiale, og mä avhendes ifolge lokale renovasjonsforskritter. Før apparatet kasseres, kutt strømledningen forå gjøre det ubrukelig.
  For videre informasjon om behandling, gjenvinning og resirkulering av husholdningsapparater kan du kontakte kommunen, det lokale renholdsverket eller butikken der du kjopte apparatet.

OPPBEARDENBBRKSANVISNINGEN

INSTALLASJON

Dette apparatet er tungt; lfofting og installationsjon av ventilatoren ma utfores av to aller flere personer.

Minimumsavstanden mellom grytestottene pa platetoppen og underkanten pa ventilatoren skal ici minre enn 50~cm for elektriske platetopper og 65~cm for gassplatetopper erer kombinasjoner.

För installasjon mä du ogå kontrollere minimumsavstandene som er oppgitt i platetoppensBruksanvisning.

Dersom installasjonveiledningen for platetoppen spesifiserer en store avstand mellom platetopp og ventilator, maijke avstanden holdes.

ELEKTRISK TILKOBLING

Forsikre deg om at spennenen som er oppgitt pa typeskiltet svarer til spennenen pa strømmettet.

Denne informasjonen kan finnesinne i ventilatoren, under fettfilteret.

Strömledningen (type H05 VV-F 3 x 0,75 mm²) må kun skiftes ut av en kualifisert elektriker. Kontakt serviceavdelingen.

Dersom ventilatoren er utstyrt med et stopsel, settes stopslet i en stikkontakt som er i samsvar med gjeldende forskritter og plassert pa et tilgengelig sted.

Dersom ventilatoren er uten stopsel (direkte tilkobling til strømnettet), aller dersom støpslet ikke er plassert på et tilgengelig sted, på det installereres en standard topols bryter som tillater fullstendig frakobling fra strømnettet ved overspenning i kategori III, i samsvar med el-forskriftene.

GENERELLE RAD

Før bruk

Fjernkartongbiter, plastfilm og klebemerer pa tilbehoret.

Kontroller at apparatet ikke er blitt skadet under Transporten.

Underbruk

Ilke sett gjenstander på apparatet da det kan skades.

Ikke utsett apparatuset for vær og vind.

MILJØVENNLIG BRUK

Avhending av emballasjen

Emballasjen bestar av 100% resirkulerbart materiale, og er merket med resirkuleringssymbolet . Det er svart viktig at emballasjematerialet avhendes ifolge gjeldende milfoforskifter.

Avhending av apparatet

• Dette apparatet er merket i samsvar med EU-direktiv 2002/96/EC om avhending av elektrisk og elektronisk utstyr (WEEE - Waste Electrical and Electronic Equipment).
• Ved Å sorge for at apparatet blir avfallsbehandlet på korrekt mæt, bidrar du til Å forebygge negative konsekvenser for helse og miljø.
• Symbolet på produitter eller på medfolgende dokumentasjon, viser at dette apparatet ikke behandles som alminnelig husholdningsavfall, men på leveres til en resirkuleringsstasjon for elektriske og elektroniske apparater.

FEILSØKINGSLISTE

• Kontroller at det er spencing og at apparatet er koblet til strommen.
• Slá av og pá igjen apparatet for a se om feilen har rettet seg.

Ventilatoren har daryl sugeevne:

• Kontroller at sugehastigheten er riktig innstilt.
• Kontroller at filtrene er rene.
• Kontroller at luftapningene ikke er;tette.

Lampen virker/DD:

1. Forsikre deg om at du ikke kan违法犯罪 selv på bakgrunn av punktene under "Feilsøkingsliste".
2. Slá av og páigjen apparatet fora se om feilen har rettet seg.

Hvis feilen fremdeles er der,kontakt naermeste kundeservice.

Vennligst oppgi:

en kort beskrivelse av feilen
- nøyaktig type og modell av apparatet
servicenummeret (nummeret som står erter ordet SERVICE på typeplaten), som er plassertinne i apparatet Du kan ogsa finne servicenummeret i garantiheftet.
- din fuller adrasse
ditttelefonnummer

Dersom du har behov for en reparasjon, ma du henvende deg til et autorisert servicesenter (dette sikrer at det benyttes originale resvedeler og at reparasjonen utfores korrekt).

RENGJØRING

ADVARSEL:

• Ikke bruk damprengjøringsapparater.
• Koble apparatuset fra stromnettet.

VIKTIG: Ikke bruk etsende eller slipende midler. Dersom et slikt produkt ved et uhell skullekommen i kontakt med apparatet, man umiddelbart tørke det av med en fuktig klut.

• Rengjør overflatene med en fuktig klut. Hvis apparatet er svært tilsmusset, tilsettes noen dræper oppvaskmiddel. Tørk med en torr klut.

VIKTIG: Ikke bruk gryteskrubber, metallskraper erer skuremidler. Bruk av slike redskap kan med tiden odelegge de emaljerte flatene.

• Bruk rengjøringsmidler som er spesielt beregnet for rengjöring av apparatet og følg produsentens anvisninger.

VIKTIG: Rengjør filtrene minstén gang i帽子en for á fjerne alle rester av olje og fett.

ADVARSEL:

Fettfilteret av metall trenger aldri skiftes ut, men mä vaskes én gang i maneden for händ aller i oppvaskmaskin på et kort program med lav temperatur. Ved vask i oppvaskmaskin kan det hende fettfilteret blir matt, men det vil fungere akkurat like bra for det.

Trekk ut handetaket for a fjerne filteret.

Etter Å ha vasket det og latt det tørke, monterer du det ved Å gå frem i omvendt rekkefølge.

UTSKFTING AV DEN FLUORESCERENDE LYSPAEREN

Kontakt serviceavdelingen for utskifting.

Merk:

Dersom den fluorescerende lyspaeren slukker plutselig:

Trykk pLysknappen, vent noen sekunder og trykk pL nytt.

AKTIV T KULLFILTER

(kun for modeller i filtersjon):

Vask kullfilteret én gang pr.帽子i oppvaskmaskin på hoyeste temperatur og med et normalt oppvaskmiddel for oppvaskmaskiner. Det anbefaes a vaske filteret separat.

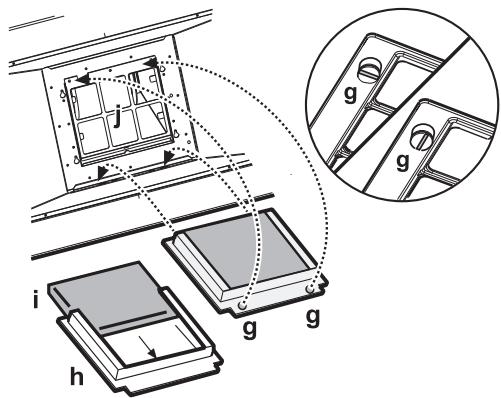

Montering av kullfilteret:

1. Fjern fettfilteret.
2. Fjern filterrammen ved a dreie knottene "g" 90^
3. Monter kullfilteret "i" i filterrammen "h".
   Gä frem i motsattrekkefolge foräsette pā plass filterrammen og fettfilteret.

VEDLAGT MATERIAL

Ta alle komponentene ut av pakningene. Kontroller at alle komponentene er tilstede.

• Ventilator med motor, lyspaerer og fetffiltre installment
  Bruks- og monteringsanvisning
  1 koblingsring
  1 elektrisk ledning
  1 hullskjema for montering
• 6 murplugger 0.8 ~mm
• 6 skruer på 0 5 x 45
  1 ledningsklemme
  1 skrue pà 03,5 x 9,5

1 stottebraket til avtrekkkanalen
1 luftskjerm
2 skruer p^a 2,9× 6,5
2 skruer pa 0 3 x 9

INSTALLASJON - MONTERINGSFORUTSETNINGER

Ventilatoren er beregnet for bruk som "Sugeversjon" eller "Filterversjon".

Merk: Modellen med elekroventil kan kun brukes i "Sugeversjon" og avtreksrøret mA kobles til en utvendig viffe.

Sugeversjon

Dampen blir suget opp og ført ut i friluft ved hjelp av et avtrekkrsr (ikke vedlagt) som festes til koblingen på luftuttaket.

Sorg for at avtrekksrreter skikkelig festet til koblingen, avhengig av hva slags avtrekksror som anskaffes.

VIKTIg: Hvis kullfilteret/filtrene allerede er montert, ma de fjernes.

Filterversion

Luften filtreres gjennom et uller flere kullfiltre og fores ut i rommet igjen.

VIKTIG: Kontroller at luften kan sirkulere fritt.

Dersom ventilatoren ikke er utstyrt med kullfilter, på dette/disse anskaffes og monteres for bruk.

Installasjon av ventilatoren bør utfores i rene omgivelser, langt fra vinduer, dor er og varmekilder.

Vedlapt ventilatoren finner du alt materiale som er nodvendig for installasjon pada de feste vegger/tak. Du bør likevel kontakte en kualifisert tekniker og forsikre deg om at de egner seg til montering på veggene/taket i ditt hjem.

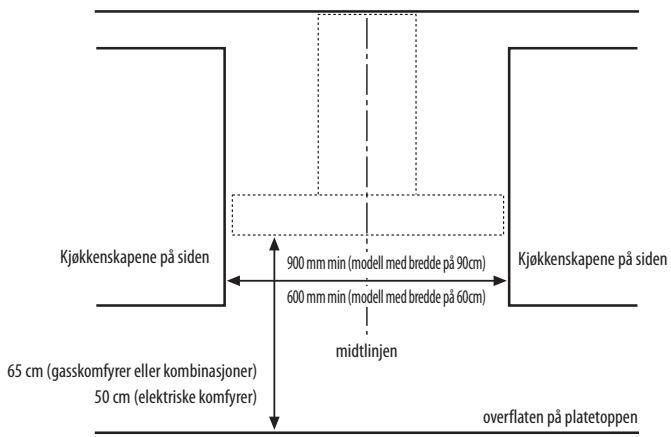

INSTALLASJONSMÄL

INSTALLASJON - MONTERINGSANVISNINGER

Merk: Noen instrukser er forskjellige alt etter malene pa ventilatorkassen. I dette tilfellet er installasjonsforskjellen angitt bade i teksten og pa tegningene.

1. Trekk en loddrett midtlinje på veggen helt opp til taket.
2. Kutt monteringsskjemaet ved linjen H6 eller H10 (avhengig av høyden på ventilatorkassen som kanvide, alt etter modellene, på 6 cm aller 10 cm) og hold hullskjemaet mot veggen (fest det med limbänd): Den loddrette midlinjen på hullskjemaet skal følge midlinjen du tegnet på veggen. Videre skal underkanten av hullskjemaet svare til underkanten av ventilatoren.

Lag et hull.

1. Fjern hullskjemaet, sett i murpluggene og skruene som vist.
2. Stram delvis til
3. Fest stottebraketten for avtrekkkanalen til veggen helt opp mot taket. Lag hull og sett i murplugger som vist. Fest stottebraketten.
4. Kun for sugeversjonen - avtrekk bak: Lag et hull i veggen bak der avtrekksrøret skal fores ut.
5. Kun for sugeversjonen - avtrekk i taket: Lag et hull i taket der avtrekksrøret skal fores ut.
6. Klargjør tilkobligen til strømnettei.
7. Kun for filterversjonen: Fest luftskjermen til stottebrakketten for avtrekkkanalen.
8. Fjern fetfternet/filtrene.
9. Fjern bandet som fester den elektroniske kontrollboksen til motorkassen.

Merk: Tegningen er kun veiledende, boksen kan och festes midlertidig på de andere sidene av motorkassen.
12. Fest ventilatoren til veggen.
13.Pass pà at ventilatoren stár helt vannrett.
14. Regular avstanden mellom ventilatoren og veggen.
15. Avmerk hull/ene til festing av ventilatoren som vist.
16. Fjern ventilatoren fra veggen.
17. Lag hull og sett i murplugger som vist.
18. Fest ventilatoren til veggen igjen.
19. Fest ventilatoren definitivt til veggen med skruer som vist.
20. Fest koblingsringen til avtrekksrøret.
21. Fest boksen med skruene som allerede er delvis tilstrammet på motorkassen.
Merk: Boksen finnes i to typer, til montering foran ell erbak, falg instruktene pa figurene (21a og 21b) avhengig av modellen).
22. Legg strømledningen på plass.
23. Fest ledningen med ledningsklemmen.

VIKTIG: Det er pabudt Å utføre denen operasjonen. På这部分 maten hindres utilsiktet frakobling av strømledningen. Tilkobling til stromnettet.

1. Fest et ror for utblasning av matos/damp til koblingsringen B. Roret skal fore ut i friluft (sugeversjon) ellot luftskjernen (filtersonj).
2. Plasser avtrekkkanalen sik at den dekker vifteenheten.
3. Trekk ut den Øvre delen av avtrekkkanalen og fest den med skruene som vist.
4. Monter kullfilteret (kun for filterversjonen) og monter fettfilteret/filtrene igjen.

Kontroller at ventilatoren fungerer som den skal. Se avsnittet Beskrivelse og bruk av ventilatoren.

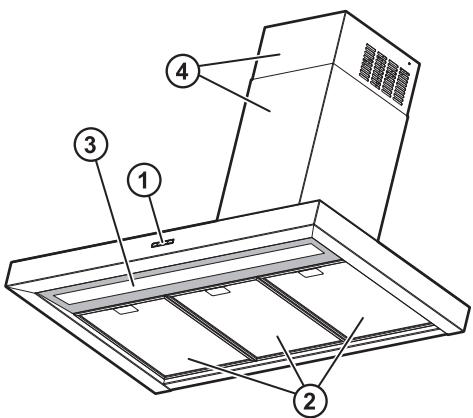

1. Betjeningspanel.
2. Fettfiltre.
3. Fluorescerende lyspaere.
4. Teleskopisk avtrekkskanal.

Betjeningspanel

a. Lysbryter
b. PÁ/AV-tast for motoren og valg av laveste hastighet (sugeffekt)
c. Tast for valg av middels hastighet (sugeffekt)
d. Tast for valg av hoyeste hastighet (sugeeffekt)

VIGTIG SIKKERHEDSANVISNINGER

DIN OG ANDRES SIKKERHED ER MEGET VIGTIG.

VIGTIG: Rengør filtrene mindst en gang om maneden for at fjerne oilerester og fedtstoffer.

ADVARSEL:

1. Fjern fedtfilteret.
2. Fjern filterrammen ved at dreje knapperne "g" 90°.
3. Monter kulffilteret "i" i filterrammen "h".
