Produkttype	Vægmonteret emhætte
Mærke	Whirlpool
Model	AKR809MR
Installation	Aftræk eller recirkulation (med ekstra kulfilter)
Filtre	Vaskbart fedtfilter af metal (månedligt); aktivt kulfilter (ekstra, udskiftning hvert 3. år)
Betjening	4 knapper: tænd/sluk lys, tænd/sluk motor, valg af hastighed: lav, mellem, høj
Belysning	Lysstofrør (udskiftning af servicecenter)
Motor	Indbygget motor, 3 sugehastigheder
Strømforsyning	220-240 V, 50 Hz (kontroller typeskiltet)
Minimumsafstand til kogesektion	50 cm til elektriske kogeplader, 65 cm til gas eller kombination
Vedligeholdelse	Rengør overflader med fugtig klud og mildt rengøringsmiddel; vask fedtfiltre månedligt; udskift lysstofrør via servicecenter
Sikkerhed	Tag stikket ud før vedligeholdelse; brug ikke uden filtre; rør ikke ved varme pærer
Reparationsmuligheder	Originale reservedele; reparationer af godkendt servicecenter
Bortskaffelse	Må ikke smides med husholdningsaffald; følg lokale regler for WEEE

Ofte stillede spørgsmål - AKR809MR WHIRLPOOL

Hvordan installerer jeg Whirlpool AKR809MR emhætten?

Installationen skal udføres af en kvalificeret tekniker. Overhold minimumsafstande (50 cm til elektriske kogeplader, 65 cm til gas). Brug den medfølgende boreguide, og fastgør emhætten solidt til væggen. Til aftræksversion tilsluttes et udsugningsrør til det fri; til recirkulationsversion installeres kulfilteret.

Hvordan renser jeg fedtfiltrene?

Fedtfiltrene af metal vaskes en gang om måneden i hånden eller i opvaskemaskine ved lav temperatur. Efter vask og tørring sættes de på i omvendt rækkefølge. Vask kan gøre metallet mat, men påvirker ikke effektiviteten.

Hvordan udskifter jeg kulfilteret?

Til recirkulationsversion: Tag fedtfiltrene af, skru knapperne på støtterammen af, sæt kulfilteret ind i rammen, og saml det hele igen. Udskift kulfilteret hvert 3. år.

Hvad gør jeg, hvis emhætten ikke suger nok?

Kontroller den valgte sugehastighed, rengør fedtfiltrene, sørg for at luftudtagene ikke er blokeret. Hvis problemet fortsætter, kontakt servicecenteret.

Hvordan udskifter jeg lysstofrøret?

Udskiftning af lysstofrøret skal udføres af en tekniker fra et godkendt servicecenter. Forsøg ikke at gøre det selv.

Emhætten tænder ikke, hvad gør jeg?

Kontroller strømforsyningen og tilslutningen. Sluk og tænd emhætten igen. Hvis intet ændrer sig, kontakt servicecenteret med model og servicenummer.

Kræver overfladerne særlig vedligeholdelse?

Rengør overfladerne med en fugtig klud og lidt opvaskemiddel. Brug ikke slibemidler, ståluld eller ætsende midler. Tør efter med en tør klud.

Kan jeg bruge emhætten uden fedtfiltrene?

Nej, emhætten må aldrig køre uden fedtfiltrene monteret, da de beskytter motoren og forhindrer brandfare.

Hvordan får jeg adgang til den fulde manual?

Den fulde manual kan gratis downloades som PDF på notice-facile.com for modellen Whirlpool AKR809MR.

Hvad gør jeg ved nedbrud eller defekt del?

Forsøg ikke at reparere selv. Kontakt et godkendt servicecenter, der bruger originale reservedele. Hav modelreference og servicenummer klar.

BRUGSANVISNING AKR809MR WHIRLPOOL

Nár du har fjernet emballasjen má du kontrollere at apparatet/DD hei har transportskader. Ved problemer má du kontakte forhandleren ell kundeservice. For anngskader ma apparatet kun fjernes fra underlagit i polystyren rett ffor installationjon.

INSTALLASJONSFORBEREDELSER

ADVARSEL:

Apparatet virker ikke:

• Kontroller om lyspærén må skiftes ut.
• Kontroller at lyspær er riktig montert.

KUNDESERVICE

Før Service tilkalles:

• Bruk vernehansker.
• Koble apparatus fra stromnettet.

FETTFILTRE

Etter vask mä kullfilteret törkes i stekeovnen på 100^ i 10 minutter.

Shift kullfilteret minst hvert 3. ar.

Instruksi nedenfor med lopende nummerering, viser til tegningene som du finner pde siste sidene i donne anvisningen og med den samme nummereringen.

Denne brugervejledning og selve apparatet er forsynet med vigtige oplyninger om sikkerhed, der altid skal laes og overholdes.

! Dette advarselssymbol vedrørende sikkerheden advarer om mulige risici for brugeren og for andre.

Alle sikherhedsoplysninger indledes med adverselsymbol og fologende vilkär:

FARE:

Angiver en farlig situation, der, hvis den ikke forbhindres, forårsager alvorlige læsioner.

ADVARSEL

Angiver en farlig situation, der, hvis den不克 forbhindres, vil kinne forarssage alvorlige laesioner.

Alle sikkerheds-meddeleser angiver den potentielle fare / advarel, de refererer til, og angiver, hvordan man kan reducere risikoen for kvestelser, skader og elektrisk stød som flege af en fejlagtig brug af apparatet. Overhold naje ffolgende retningslinier:

Installation er ve dighdse skl ufoes af n kualiceret knir i overensstmmelse med producentans anvisinger og under overholdse af de geldende regler for sikkerhed Reparer er ulskift ikke nogen del af apparatet, medminder der specifkt anmode ns det i brugsanviseningen.
- Apparatet skal frakobles lysnettet, forder udfores noget installationsarbejde.
- Apparatets jordforbindelse er paskrævet. (Det er ikke ndvendigt for emhaetter i klassi II identificeret med symbolet [pø] på etiketten).
Ledningen skal vare lang nok til at muliggore apparatets tilstlutting til stikkontakten.
Trak jegke i ledningen for at trække den ud af stikkontakten.
När installationen er færdig, skal de elektriske komponenter ikke jegere vare tilgengelige for brugeren.
Ror icke ved apparatet med vade dele af kroppen og brug det icke barfodet.
Dette apparat ma kun bruges af børn over 8 ar og personer med reducerede fysiske, sensoriske erl mentale evner ell med utilstrakkelig erfaring og viden, medmindre de er under opsyn, ell his de er blevet undervist i, hvordan man bruger apparatet sikkert, og his de er klar over de farer, det kan medfrole. Børn ma ikke lege med apparatet. Rengoring og vedligeholdelse ma ikke udfores af børn, medmindre de er under opsyn af en voksen.
- Reparer eller udskift ikke nogen del af apparatet, medindre det specifikt anbefales i brugsanvisningen. Defekte dele skal udskiftes med originale dele. Alle,anden vedligeholdelse skal udfores af en kualificeret tekniker.
Børn skal vare under opsyn for at sikre, at de ikke leger med apparatet.
När der bores i væg ellr loft, vare opmaerkoms på违法犯罪 elektriske ledninger og / ellr VVS.

• Ventilationskanalerne skal altid udledes udendørs
  Udsugningsluften mä ikke udledes i en kanal, der bruges til at evakuere røg produceret af apparater med gas-ller forbrænding af andre brandstoffer, men det skal have en uafhængig udgang. Al national lovgivning med hensyn til udledning af luften skal overholds.
  Hvis emhaeten bruges sammen med andre apparater, der bruger gas erler andre brændstoffer, ma undertrykket i rummet ici overskride 4 Pa (4 x 10-5 bar). Sorg for tilstrækkelig udluftning af rummet
• Producenten fralægger sig ethvert ansvarlig for forkert brug ell forkert indstilling af betjeningsknapperne.
  En regelmessig rengaring og vegligholdelse sikrer problemfri drift og gode resultater. Rengr oft de snavsede overflader for skorpedannelser for at forhindre ophobning af fedt. Fjern, ren sller skift filtre ofte.
  Manglende overholdelse af anvisningerne om rengoring af emhaeten og udskiftning og rengoring af filtre ne vid medfere en brandfare.
• Dampudsgunningshaeten bør aldrig abnes uden fertifltre installeret og skal holdes under konstant opsyn.
  Gasapparater bør kun bruges under udsugningshaeten med pasette gryder.
  Hvis der bruges tre gasblus, bør hætten fungere på strømiveau 2 eller højere. Dette vil fjerne overbelastning af varme i apparatet.
  Før paerernes rores, sikres det, at de er afkølet.
• Brug ici erler lad emhaeten vare uten korrekt monterede pærer for at undgå eventuel risiko for elektrisk stød.
• Til alle installations- og vedligeholdsesarbejder bruges arbejdshandsker.
• Produktet er参加会议的人员
  När kogepladen er i Funktionen, kan emhaettens tilgengelige dele blive varme.

Bortskaffelse husholdningsapparater

• Dette produit er fremstillet med genbrugelige eller genanvendelige materialer. Skrot det ved at ffolge de lokale regler for bortskaffelse af affald. Ffor det kasseres, gore det ubrugeligt ved at klippe ledningen.
• For yderligere oplysninger om handtering, genvinding og genbrug af husholdningsapparater, bedes du kontakte dit lokale communekontor, renovationsselskap eller butikken, hvor produktet blev kegt.

GEM DISSE INSTRUKTIONER

INSTALLATION

När ébbalagen er fjernet, kontroleres det, at apparatet ikke er brevet beskadiget under transporten. Kontakt forhandlen er Service, hvis der er problemer. For at undgä beskadigelser anbefales det, at apparatet først fjernes fra underlaget af polystyrenskum, när det skal installeres.

FORBERDELEE TIL INSTALLATION

ADVARSEL

dette apparat er tungt, emhaeten skal Ioftes og installereres af to aller flere personer.

Den mindste afstand mellem stotte fra pander pa kogesektionen og bunden af emhæten ma ikke minded end 50~cm i tilfæde af el-kogeblus og 65~cm i tilfæde af gas- eller blandeble blus..

För installationen kontrolleres de angivne mindsteafstande i vegledningen for komfuret.

Hvis installationsvejledningen for kogesektionen angiver en større afstand, skal davon overholds.

ELTILSLUTNING

Kontroller, at spændingen på typepladen svarer til stromforsyningens spending.

Disse oplyninger findes pa andersiden af emhæten under fertiflret.

Strömkablet (H05VV-F 3 x 0,75 mm2) mä kun udskiftes af en autoriseret elektriker. I Kontakt et autoriseret servicecenter.

Hvis emhaettens ledning er forsynet med et stik, forbinded stikket til en stikkontakt, der overholder aktuel lovigning og er anbragt pa et tilgengeligt sted. Hvis der intet stik er (direkte tilkobling til strormforsyninger), aller hvis stikkontakten er utilgengelig, installereres en standard dobbeltpolet stikkontakt, der sikrer fuldstendig isolering fra strormforsyninger i tilfelde af kategori lll overspanding i henhold til regler for ledningsforing.

GENERELLE RAD

Førbrug

Fjern papbeskyttelse, gennemsigtige film og selvkaebende etiketter fra tilbehoret.

Kontroller, at apparatet ici er blevet beskadiget under transporten.

Underbrug

Anbring ikke tunge genstande på apparatet, da de kan beskadige det.

Undgå at udsætte apparatet for vind og vejr.

RAD TIL BESKYTTELSE AF MILJØET

Bortskaffelse af emballage

emballagen er 100% genanvendelig og er mørket med genbrugssymbolet . De forskellige pakkematerialier bør ikke frigives i miljøet, men bortskaffes i overensstemmelse med de regler, der er fastsat af de lokale myndigheder.

Bortskaffelse af Produktet

• Dette apparat er mærket i henhold til EU-direktiv 2002/96/EF om Elektrisk Affald og Elektronisk Udstyr (WEEE).

• Ved at sikre at produktet bortskaffes korrekt, hjælper brugeren med at forhindre mulige negative konsekvenser for miljøet og menneskers sundhed.

• Symbolet på produit售后 medfølgende dokumentation angiver, at produitetterå behandles som husholdningsaffald, men skal afleveres på et indsamlingssted for genbrug af elektrisk og elektronisk udstyr.

FEJLSØGNINGSLISTE

Apparatet fungerer增長:

• Kontroller at der er spending på netværket, og at apparatet er elektrisk forbundet.
• Sluk og tænd for apparatet for at sikre, at problemet er blevet Iost.

Emhætten kan ikke udsuge nok:

• Kontroller at udsugningshastigheden er den ønskede;
  Sorg for, at filtrene er rene;
  Sorg for, at ventilationsabningerne ici er blokerede;

Paren fungerierkke:

Tjek om det er ndvendigt at udskiffe paren;
- kontroller om pær er monteret korrekt;

KUNDESERVICE

Før Service tilkaldes

1. Kontroller, at du ici selv kan Ise problemet på grundlag af punkterne, der er beskrevi i "Fejilfindingsguide".
2. Sluk og tænd for apparatet for at sikre, at problemet er blevet Iost.

Hvis fejen fortsaetter after ovennaevnte kontroller, kontaktes det narmeste servicecenter.S

Angiv altid:

en kort beskrivelse af fejlen;
- apparatusets nogjagtige type og model;
Servicenummeret (det nummer, der er placeret after ordet SERVICE pa typepladen), som ligger inde i apparatet. Servicenummeret er ons angivet i garantiheftet;
- Din komplette adresse;
- Dittelefonnummer;

SERVICE 00000000000

hvis en reparation er nodvendig, kontakt et Autoriseret Teknisk Servicecenter (for at sikre brugen af originale reservedele og korrekt reparation).

RENGØRING

ADVARSEL

• Brug/DDamprensere.
• Træk stikket til apparatet ud af stikkontakten.

VIGTIG: Brug ici sende aller sibende rengoringsmidler. Hvis et af disse produkter uforvarendekommen i kontakt med apparatet, rengr det straks med en fugtig klud.

• Rengør overfladerne med en fugtg klud. Hvis det er meget beskidt, skal der tilsaettes et par draber opvaskemiddel i vandet. Tør med en tør klud.

VIGTIG: Brug ikke skuresvampe, ståluld ether metalskrabere. Deres anvendelse kan med tiden ødelægge emaljerede overflader.

• Brug specielle rengøringsmidler til at rengør appearatet og falg producentens anvisninger.

• Brug altid beskyttelseshandsker.
• Trak stikket ud af stikkontakten.

FEDTFILTRE

Fedtfilteret af metal har en begrønset varighed og skal vaskes en gang om maneden i帽子en eri opvaskemaskine ved lav temperatur og på kort program. Hvis fedtfilteret vaskes i opvaskemaskinen, kan det blive mat, men detteændrer ikke dets filtrerende egenskaber.

Trak i handtaget for at fjerne filteret.

När filteret er vasket og tørret, sættes det i不同程度. i omvendt rækkefolge.

Kontakt Service med hemblick på udskiftning af lysstofrøret.

Bemerk:

Hvis lysstofrøret pludselig slukker:

Tryk på lyskontakten, vent nogle sekunder, og tryk på knappenigen.

KULFILTER

(kun for modeller med filtering):

Vask kulffeteret en gang om maneden i opvaskemaskine ved hjoeste temperatur og med normal opvaskemiddel. Det anbefales, at man vasker filteret alene.

For at genaktivere kulffilteret after vask skal det t'res i ovenen ved en temperatur på 100^ i 10 minutter.

Udskift kulfilteret hvert 3. ar.

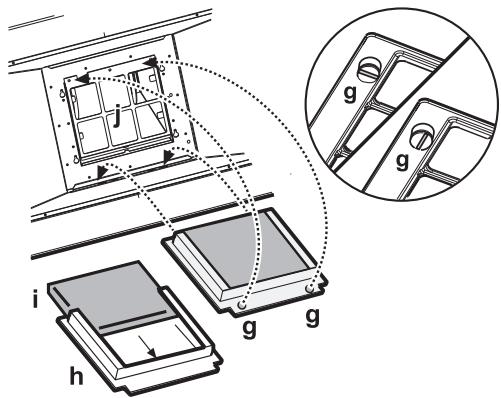

Montering af kulfilteret:

Frist sættes filtrrammen og sö fédtfILTERet på plads.

MEDFØLGENDE MATERIALE

Tag alle delene ud af pakkerne. Kontroller, at alle delene vindes.

Samlet emhaete med motor, lamper og fertiflret monteret
- Vejledning i montering og brug
1 tilstluningsring
1 elkabel
1 montageskabelon
- 6 rawlplugs med 0.8 ~mm
- 6 skruer med 05 x 45
1 kabelholder
1 skrue med 0,5 x 9,5

1 holderbeslag tif atrkscanalen
1 deflektor
2 skrurermed 0,2,9x6,5
2 skrurermed03x9

INSTALLATION - INDLEDENDE MONTERINGSVEJLEDNING

Emhætten er beregnet til montering og brug i "Version med udsgning" eller "Version med filtering".

Bemark: Modellen med elektrisk ventil fungerer kun i "Version med udsugning", og aftraksrøret skal forbindes til en separat udsgningsenhed.

Version med udsugning

Dampene suges ud og sendes videre gennem et affraeksror (medfolger ici), der fastgores til emhaettens udsugningsamling. Sorg for et passende system til fastgorelse af det anvendte affraeksror pa emhaettens udsugningsamling.

VIGTIG: Hvis kulfilteret/kulfiltrene allerede er installereret, skal det/de fjernes.

Version med filtrering

Luften filteres gennem et kulffilter/nogle kulfiltre, hvorefter den igen strømmer ud i rummet.

VIGTIGT: Kontroller, at luftcirkulationen fremkomer uhindret.

Hvis emhæten ikke er udstyret med kulfilter-/filtre, skal dette/disse bestilles og monteres, inden emhæten anvendes.

Installation af emhaeten skal ske langt fra meget snavsede steder og fra vinduer, dre og varmekilder.

Til emhaeten medfolger alt det nodvendige materiale til monteringen på langt de fleste typere gge/lofter. Det anbefales dog, at man rdforer sig med en faguddannet tekniker med hensyn til materialernes egnethed i forhold til veg-/loftstypen.

INSTALLATIONSMÄL

INSTALLATION - MONTERINGSVEJLEDNING

Vejledningen i numerisk rækkefolge herunder refererer til tegningerne på de sidste sider i denen vejledning med de pagaelende talreference.

Bemark: Noguevejledninger varierer pogrund af produktets mali, i hjden ell bredden af emhetekeassen, og i sa fald vil forsellene i installation vare angivet bade i teksten og p tegningerne.

1. Tegn med en blyant en linje pa væggen helt op til loftet svarende til midterlinjen.
2. Udskar skabelonen svarende til linjen H6 erer H10 (ud fra hjden pa emhaetekassen, der, afhengigt af den pageldende model, kan vare 6 cm erer 10 cm), og anbring boreskabelonen pa vegtgen (sæt den fast med tape): Den lodrette midterlinje pa boreskabelonen skal svare til den midterlinje, der er tegnet pa vegtgen. Desuden skal den nederste kant pa skabelonen svare til emhaettens nederste kant.

Bor et hul.

1. Fjern boreskabelonen, og sæt rawplugs og skruer i som angivet.
2. Skru dem delvist ind.
3. Anbring holderbeslaget til aftrakskanalen på muren helt op til loftet. Bor hullerne som angivet, og indsæt rawlplugsene i væggen som angivet. Fastgør beslaget.
4. Kun for udgaven med udsugning - aftræk pa bagsiden: Lav et hul bagvæggen til aftræksrøret.
5. Kun for udgaven med udsugning - aftræk mod loftet: Lav et hul i loftet til aftraksrøret.
6. Forbered tilslutningen til husets elforsyning.
7. Kun til udgaven med filtrering: Fastgor deflektorenheden til aftrakskanalens holderbeslag.
8. Fjern fedtfiltrene.
9. Fjern klæbestrimlen, der fastgør boksen med styringselektronikken til motorhuset.

Bemark: Tegningen er kun vejledende, boksen kan vare middertidigt fastgjort til andre sider af motorhuset.
12. Hægt emhaften fast på væggen.
13. Juster emhaettens horisontale position.
14. Juster emhaettens afstand fra væggen.
15. Afmærk hullet/hullerne, hvori emhaeten skal fastgøres endeligt som angivet.
16. Tag emhaeten ned fra vaeggen.
17. Bor hullerne som angivet, og indsæt rawlplugene i væggen.
18. Hægt emhaften op på væggenigen.
19. Fastgør emhætten endeligt til væggen med skruer som angivet.
20. Fastgør tilslutningsringen til emhættens aftrækshul.
21. Fastgør boksen med de allerede delvist fastspændte skruer til motorhuset.

Bemark: boksen findes i to typer, med fastgorelse foran erer bagved. Fgag anvisingerne pa figurne (21a og 21b) ud fra den pagaldende model).
22. Slut elledningen til.
23. Fastgor ledningen med kabelklemmen.

VIGTIG: Denne operation skal udfores. Den har til formal at forhindre, at ledningen kobles fra ved et uheld.

Slut apparatus til husets elforsyning.

1. Forbind aftraksroret til tilstuningsringen, roret skal vende mod det fri (udgaven med udsgning) erler mod deflektoren (udgaven med filtering).
2. Sæt kanalen, der dækker aftræksenheden, på plads oven over emhættten.
3. Trak den overste del af, og fastgør kanalen med skruer som angivet.
4. Monter kulffilteret (Kun til udgaven med filtering), ogsæt atter fedtfILTERet(filtrene) på plads.

Kontroller emhaettens Funktion med reference til afsnittet med beskrivelsen og brugen af emhaeten.

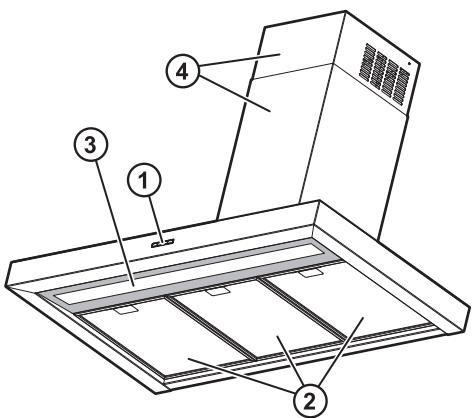

1. Betjeningspanel.
2. Fedtfiltrre.
3. Lysstofrər.
4. Teleskopisk aftraekskanal.

Betjeningspanel

a. Lyskontakt
b. OFF/ON-knap til motor og valg af minimum udsugningshestighed (effekt)
c. Knap til valg af middel udsugningshestighed (effekt)
d. Knap til valg af maksimal udsugningshestighed (effekt)
