BRUKSANVISNING 1050 FME KRESS

Frese- og slipemotoren er generelt egnet for bruk som overfres i et borestativ eller i en bore- og fresebenk (evntl. i forbindelse med et fresebord), for alle fresearbeider i tre, finerte trevarer og kunststoffer, ved bruk av de foreskrevne freseverktøy. Den egner seg også som håndsliper og som drivverk for høyhastighets fleksible akslinger. Dette apparatet skal kun beyttes til sitt foreskrevne bruk. Uten egnet freseforsats skal motoren ikke føres for hånd. Dette apparatet er produsert i Tyskland av firmaet Kress-Elektrik GmbH & Co.KG. Pass på at freseverktøyene er skarpe. Stumpe verktøy gir ujevne fresearbeider og fører til en unødvendig overbelastning av motoren. Jevn og ikke for kraftig skyving forlenger levetiden av fresen, forhindrer brannflekker på treverket og beskytter motoren mot overbelastning. Det tillatte turtall for verktøyet som brukes må minst være så høyt som maksimalt turtall for frese- og slipemotoren. Pass på at målene på slipeverktøyet passer for sliperen. Slipeskiver må oppbevares og håndteres i nøye samsvar med produsentens anvisninger. Kontroller slipeskiven før bruk, ikke bruk skiver med brudd, sprekker eller andre skader. Adresse: Hechinger Str. 48, D-72406 Bisingen. Pass på at slipeverktøyet anvisningene til produsenten.

Pass på at slipeverktøyet er plassert og festet korrekt før bruk, og la verktøyet gå på tomgang i 30 sekunder i sikker posisjon, og slå straks av dersom det oppstår kraftige vibrasjoner eller det observeres andre feil. Dersom det skjer, kontroller maskinen for å finne feilen. Les gjennom hele bruksanvisningen før du tar maskinen i bruk, og følg de vedlagte sikkerhetsanvisningene. Før alle arbeider på maskinen skal støpselet trekkes ut. Trekk straks strømkabelen arbeidet. ut støpselet dersom blir skadet under Den skadede strømkabelen skal straks skiftes av en fagmann. Før skifte av verktøy skal støpselet trekkes ut! Ved lengre arbeider skal det brukes hørselsvern og åndedrettsvern. Bruk vernebriller. plasseres Pass på ved slipeverktøy med gjengeinnsats at gjengingen er lang nok til å passe til spindellengden. Emnet skal festes godt. Pass på ved mye støv at ventilasjonsåpningen holdes åpne. Om det er nødvendig å fjerne støv, koble først elektroverktøyet fra strømnettet, (bruk ikkemetalliske objekt) og pass på at det ikke oppstår skader på indre deler. Slipeverktøyet vil fortsette å gå litt etter at verktøyet er slått av. OBS ! Ikke grip inn i nærheten av fresen. Pass på at apparatet er slått av når fresemotoren legges ned. Spindelen skal ikke spennes fast i skrustikken. Det skal ikke bores i huset for å merke maskinen, da blir beskyttelsesisolasjonen skadet. Bruk klistremerker for merking. Ikke bearbeid asbestholdige eller andre helsefarlige materialer! Apparatet skal kun brukes beskyttelsesinnretninger. etter med tilhørende

530 FM / 800 FME / 1050 FME

norsk 35 Spenn fast fresemotoren på spennhalsen med en rundflens om hele omkretsen (Eurohals). Punktvis innspenning vil ødelegge lagrene. Pass på den angitte dreieretningen på motorflensen. Hold maskinen slik at slipestøv og gnister går bort fra kroppen, pass på at de ikke kan føre til brann eller andre skader. Ved tung bruk må verktøyet spennse inn ved hjelp av 2 fastnøkler str. 14/17 på spindel og spennmutter. Fjærring Spennstang Spennmutter Låsestift Kullbørster Strømkabel (530 FM / 800 FME) Strømkabelmodul (1050 FME)

7. Støy-/vibrasjonsinformasjon

Måleverdier innhentet etter EN 50 144.

Vår maskin er bygget for best mulig beskyttelse for brukeren, i overensstemmelse med europeiske forskrifter (EN-standarder). Dobbelt isolerte maskiner er merket med det internasjonale merket . Maskinene behøver ikke å jordes. Det er nok med en to-leders strømledning. Masinen er EMCbeskyttet etter EN 55014.

ikke A-vurdret støynivå for maskinen er typisk: Støyntrykksivå 77 dB (A); Støyeffektnivå 88 dB (A). Måleusikkerhet K=3 dB. Bruk hørselvern! Den typiske akselerasjonen er typisk på 11,6 m/s²

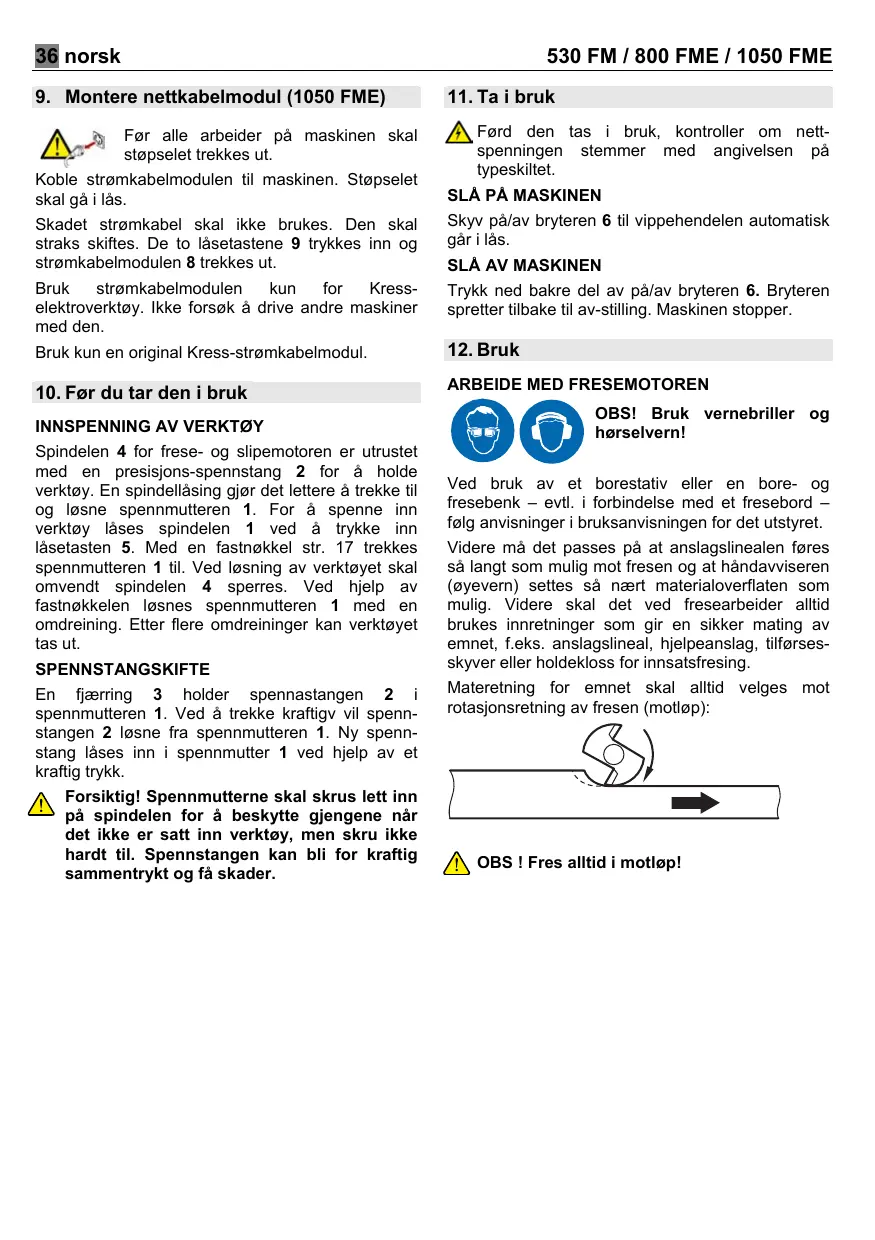

Skadet strømkabel skal ikke brukes. Den skal straks skiftes. De to låsetastene 9 trykkes inn og strømkabelmodulen 8 trekkes ut. Skyv på/av bryteren 6 til vippehendelen automatisk går i lås. Bruk strømkabelmodulen kun for Kresselektroverktøy. Ikke forsøk å drive andre maskiner med den. Trykk ned bakre del av på/av bryteren 6. Bryteren spretter tilbake til av-stilling. Maskinen stopper. Bruk kun en original Kress-strømkabelmodul.

Spindelen 4 for frese- og slipemotoren er utrustet med en presisjons-spennstang 2 for å holde verktøy. En spindellåsing gjør det lettere å trekke til og løsne spennmutteren 1. For å spenne inn verktøy låses spindelen 1 ved å trykke inn låsetasten 5. Med en fastnøkkel str. 17 trekkes spennmutteren 1 til. Ved løsning av verktøyet skal omvendt spindelen 4 sperres. Ved hjelp av fastnøkkelen løsnes spennmutteren 1 med en omdreining. Etter flere omdreininger kan verktøyet tas ut. SPENNSTANGSKIFTE En fjærring 3 holder spennastangen 2 i spennmutteren 1. Ved å trekke kraftigv vil spennstangen 2 løsne fra spennmutteren 1. Ny spennstang låses inn i spennmutter 1 ved hjelp av et kraftig trykk. Forsiktig! Spennmutterne skal skrus lett inn på spindelen for å beskytte gjengene når det ikke er satt inn verktøy, men skru ikke hardt til. Spennstangen kan bli for kraftig sammentrykt og få skader.

OBS! Bruk vernebriller og hørselvern! Ved bruk av et borestativ eller en bore- og fresebenk – evtl. i forbindelse med et fresebord – følg anvisninger i bruksanvisningen for det utstyret. Videre må det passes på at anslagslinealen føres så langt som mulig mot fresen og at håndavviseren (øyevern) settes så nært materialoverflaten som mulig. Videre skal det ved fresearbeider alltid brukes innretninger som gir en sikker mating av emnet, f.eks. anslagslineal, hjelpeanslag, tilførsesskyver eller holdekloss for innsatsfresing. Materetning for emnet skal alltid velges mot rotasjonsretning av fresen (motløp): OBS ! Fres alltid i motløp!

Frese- og slipemotor er på grunn av sine små mål og lave vekt meget godt egnet for frihåndsarbeider. Som fresemotor skal maskinen kun brukes med egnede forsatser (overfres, kantfres, eller stasjonær). Bruk kun frese-, bore-, polerings- og slipeverktøy som er godkjent for høyhastighets (30.000 min ) drift. SLIPEARBEIDE Ved bruk av frese- og slipemotoren som sliper med manuell drift må du passe på at periferihastigheten på 80 m/s ikke overskrides. Periferihastigheten beregnes som følger: V=dxπxn

norsk 37 Pass på at at slipekroppen som brukes er limt med keramikk eller kunstharpiks. at slipekroppen oppbevares slik at den ikke blir skadet (sprekker i slipekropp, skader på verktøyskaft osv. betyr livsfare for brukeren). at nye slipekropper før bruk kjeøres med en testkjøring i minst 5 minutter uten belastning. For priaktisk bruk Anvisning! Svært høye turtall betyr rask slitasje ok lav ståtid for verktøyene! Viktig! Bruk kun skarpe og godt vedlikeholdte freseverktøy! Bruk heslt våre originale freseverktøy. V = Periferihastighet m

Ved bruk av andre freseverktøy skal produsentens påførte (varig merking på roterende verktøy) turtall pr. minutt ikke overskrides! d = Slipekraft-Ø in mm Med forbehold om endringer! л = 3,14 n = tomgangsturtall for frese- og slipemotor i omdreininger/min.

ARBEIDE MED FLEKSIBEL AKSLING

Eksempel: Den anvendte slipekroppen har en diameter på 25 mm. Frese- og slipemotoren er på grunn av sitt høye turtall godt egnet for bruk med fleksible akslinger. V =25 x л x 30 000 m = 39,75 m 60 000 s

Pass da på ar maksimalt turtall for den fleksible akslingen minst tilsvarer motrens turtall! Tillat maksimalt turtall er ikke overskredet. Den maksimalt tillatte periferihastighet er oppnåd ved en slipekropp med Ø på 50 mm. Større slipekropper skal ikke brukes. OBS! Etter å ha satt inn verktøyet, gjør en test med høyeste turtall, pass på at ingen befinner seg i fareområdet for det roterende verktøyet. Verktøy med skader vil som regel brekke ved en slik test. OBS ! Bruk vernbriller! Helaksling-regulatorteknikk (800 FME / 1050 FME) med elektronisk motorvernovervåkning (sikkerhetselektronikk). I denne fullakslingselektronikken med innebygget tachgenerator er følgende fordeler integrert: MYKSTART Startstrømsbegrensning reduserer innkoblingsstrømmen. Motoren dreier seg langsomt oppover til det forvalgte turtallet. Derved blir maskinens levetid forlenget. 38 norsk ELEKTRONISK OVERBELASTNINGSVERN Ved for sterk belastning (fare for motoren) vil den integrerte motorovervåkningen redusere turtallet på fresemotoren. Maskinen må avlastes - ta den helst vekk fra emnet i et lite øyeblikkk - da får du på nytt full effekt tilgjengelig. Elektronikkregulering med tachogenerator Fullaksling regulatorteknikk muliggjør et stort reguleringsområde på 10.000 – 30.000 min . Ved belastning sørger tachogenerator for etterforsyning av effekt. Det forvalgte turtallet vil holdes konstant. Ved hjelp av reguleringsskruen 7 kan helaksel reguleringselektronikk uavhengig av: materialer (f.eks. harde treslag, myke treslag, plast) og frese- og slipeverktøy (f.eks. liten diameter, lav kvalitet, høy kvalitet) alltid stilles inn for optimal skjærehastighet. Nødvendig skjærehastighet eller arbeidsturtall er avhengig av mange faktorer (f.eks. ulik hardhet av materiale som bearbeides, kvalitet av fres, mating osv.) Optimal innstilling skal bestemmes ved starten av arbeidet ved hjelp av testing.

530 FM / 800 FME / 1050 FME

13. Rengjøring og stell

For jevn ventilasjon må lufteslissene alltid holdes åpne og rene. Tørk av utvendige plastdeler regelmessig med en klut uten rengjøringsmiddel. Blås støv ut av viften etter hver bruk, det vil øke levetiden på maskinen. Etter hard belastning over lengre tidsrom skal maskinen leveres til inspeksjon og grundig rengjøring hos Kress-serviceverksted.

Kast aldri elektroverktøy i husholdningsavfallet! Råstoffgjenvinning i stedet for avfallsdeponering Maskin, tilbehør og forpakning bør resirkuleres. Denne bruksanvisningen resirkulert papir.

1. Denne elektromaskinen ble produsert med en høy grad av

presisjon og ble gjort til gjenstand for strenge kvalitetskontroller før den forlot fabrikken. 2. Av denne grunn garanterer vi en gratis reparasjon av fabrikasjonsog materialfeil som måtte oppstå innen utløpet av 24 måneder fra dato for salget til forbrukeren. Vi forbeholder oss retten til å reparere defekte deler eller til å skifte disse ut mot nye. Utskiftede deler går over til å være vår eiendom.

3. Usakkyndig bruk eller behandling av maskinen fører til tap av

garantien. Det samme gjelder hvis maskinen åpnes av et ikke autorisert reparasjonsverksted. Deler som normalt utsettes for slitasje omfattes ikke av garantien.

4. Garantikrav anerkjennes kun hvis vi får umiddelbar beskjed om

skaden (dette gjelder også transportskader). Garantitiden forlenges ikke på grunn av reparasjonsarbeider som utføres på basis av garantikrav.

5. Hvis det skulle oppstå en feil på maskinen, må du være vennlig å

sende maskinen med utfyllt garantikort og en kort beskrivelse av feilen til oss eller til det ansvarlige serviceverksted. Legg en kjøpskvittering med. 6. De garantiforpliktelser som vi påtar oss utelukker alle videregående krav fra kjøpers side, spesielt når det gjelder retten til annulering, rabatt eller krav om skadeserstatning.

7. Kjøper har derimot etter eget valg krav på rabatt (reduksjon av

kjøpeprisen) eller anullering (salgskontrakten oppheves) hvis vi ikke lykkes i å reparere eventuelle mangler innen en rimelig tidsfrist.

8. Ikke utelukket er krav om skadeserstatning i henhold til §§ 463,
