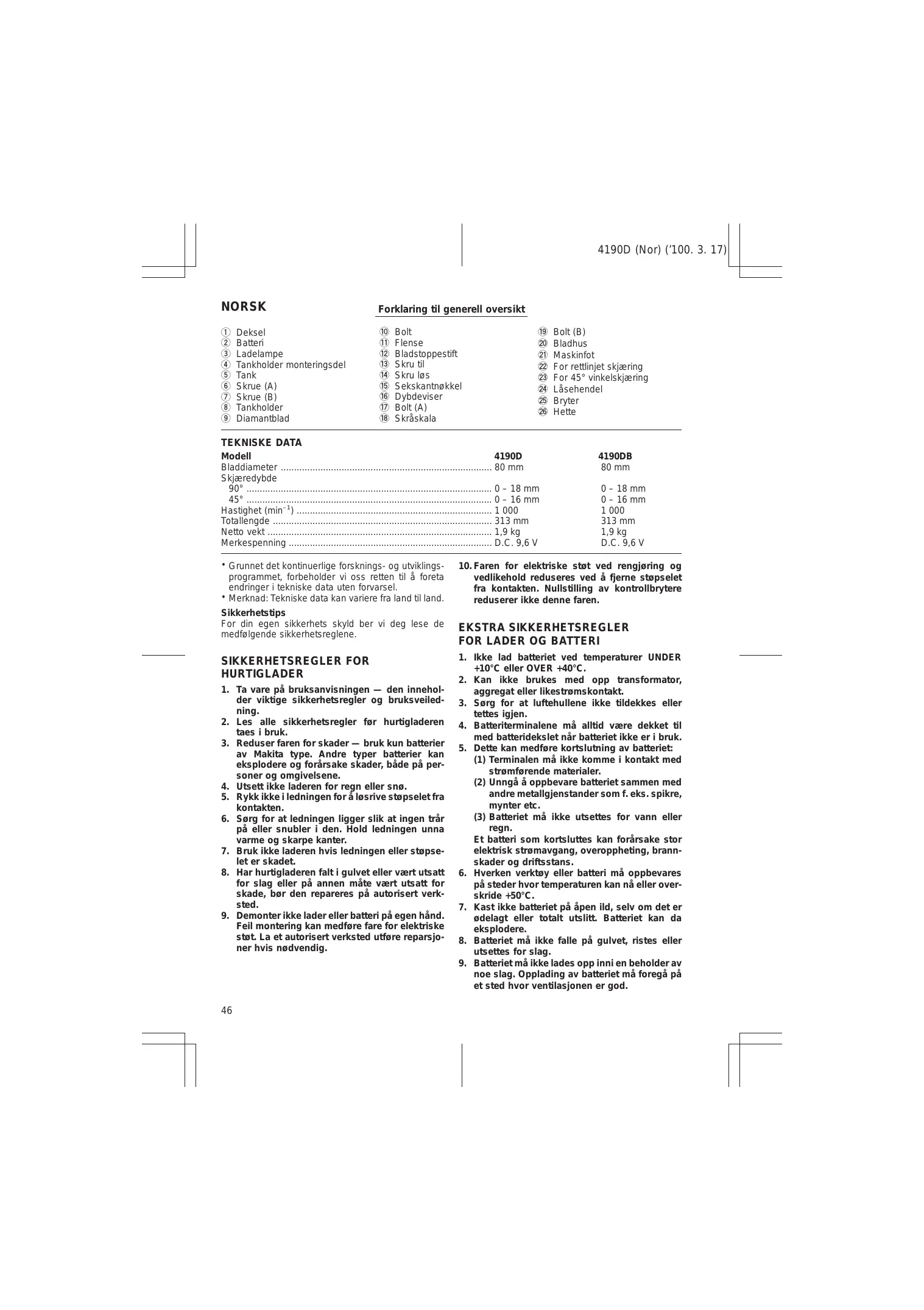

BRUKSANVISNING 4190D MAKITA

Forklaring til generell oversikt

Bolt 4 Bolt (B) Flense & Bladhus Bladstoppestift 2 Maskinfot ) Skru til 2 For rettlinjet skjæring ) Skru los 23 For 45° vinkelskjæring ) Sekskantnakkel & Läsehendel Dybdeviser 5 Bolt (A) ë re ) Skräskala : TEKNISKE DATA Modell 4190D 4190D8 Bladdiameter . 80 mm Skjæredybde 90° 0-18 mm 45° 0-16 mm Hastighet (min 1 000 Totallengde . 313 mm Netto vekt … 1,9 kg Merkespenning . D.C. 9,6 V

+ Grunnet det kontinuerlige forsknings- og utviklings- programmet, forbeholder vi oss retten til à foreta endringer i tekniske data uten forvarsel.

+ Merknad: Tekniske data kan variere fra land til land.

Sikkerhetstips For din egen sikkerhets skyld ber vi deg lese de medfalgende sikkerhetsreglene

SIKKERHETSREGLER FOR HURTIGLADER

1. Ta vare pà bruksanvisningen — den innehol- der viktige sikkerhetsregler og bruksveiled- ning.

8. Har hurtigladeren falt i gulvet eller vært utsatt for slag eller pâ annen mâte vært utsatt for skade, bar den repareres pà autorisert verk- sted.

3. Sorg for at luftehullene ikke tildekkes eller tettes igjen.

5. Dette kan medfore kortslutning av batteriet: (1) Terminalen mà ikke komme i kontakt med

(2) Unngä à oppbevare batteriet sammen med andre metallgjenstander som f. eks. spikre, mynter etc.

1. Ha alltid itankene at verktayet er klar til bruk til enhver tid ettersom det gär pà batteri.

2. Kontroller bladet grundig for sprekker eller andre skader for bruk. Hvis nodvendig mà bladet skiftes ut straks.

3. Det mà bare benyttes flenser som er spesifis- ert for dette verkteyet.

4. Vær varsom sà ikke spindel, flense (spesielt monteringsflaten) eller bolter kommet till skade. Hvis noen av de nevnte delene utsettes for skader, kan detforärsake at bladet knekker.

5. Hold godt fast i verktoyet.

9. Stans verkteyet syeblikkelig dersom du oppd- ager noe unormalt.

12. For du setter fra deg verktoyet etter bruk, mà

+ Batteriet settes i ved à passe tungen pà batteriet inn etter rillen ikammeret og sà skyve det pà plass. Sett dekslet pà plass igjen og serg for at det sitter som det skal far verktayet tas à bruk.

2. Sett i batteripakken slik at pluss- og minuspolene pà batteripakken vender samme vei som respek- tive poler pà batteriladeren. Sett batteripakken helt inn i kammeret slik at den hviler mot bunnen

6. Etter ladingen femes batteriet fra laderen og laderens stopsel koples fra stikkontakten

2) Ladingen er ikke ferdig selv om det har gâtt minst tre timer etter at den rgde lampen slo seg P À ved ladestart.

Hvis du oppdager at polyvinyltuben er bayd som en “V''eller er strukket for mye etter at vannbeholderen er montert, skrur du las skrue (B) og justerer den delen av tanken som er boyd, sammenklemt eller strukket.

4190D (Nor) (100. 3. 17)

Montering og demontering av diamantblad (Fig. 8 og 9)

Se alltid etter at verktayet er avslätt og batterienheten tatt ut for montering eller demontering av diamant- blad

+ Bruk bare Makitas egen sekskantnakkel ved mon- tering og demontering av bladet.

Oppbevaring av sekskantnakkelen (Fig. 10) När sekskantngkkelen ikke er i bruk, kan den settes fast pà verktayet.

Justering av skjæredybden (Fig. 11)

Ved skjæring i rette linjer, passer du kanten pà foten inn etter skjærelinjen pà arbeidsemnet. Ved skjæring i 45°, passes hakket foran pà foten inn etter skjære- linjen.

For batteriet settes i verktayet, mà du alltid se etter at bryteren virker som den skal og gèr tilbake til "OFF" nèr den slippes

For fine, rene skjæreflater, mà du skjære langsomt. (Ved skjæring av glassplater som er 5 mm tykke, bar du skjære med en hastighet pà 250 mm/min.). (Ved skjæring av fliser som er 10 mm tykke, skjærer du med en hastighet pà 300 mm/min.). Sett allid ned farten like far du avslutter en skjæreoperasjon slik at du unngër sprekker i arbeidsemnet.

* Bladet til modell 4190D/DB er et hjul av vât type som anvendes til glass og fliser. Sarg for at bladet tigres vann under skjæringen.

+ Hvis skjæreeffektiviten begynner à avta, sliper du bladets skjæreegg pà en slipestein eller en murstein ved à trykke forsiktig pà bladets ytterside.

Skjærekapasitet Folgende _referensetabell _indikerer … noenlunde skjærekapasitet med en batteri-lading. ; Skjærelengde (90°) Materiale | Tykkelse RE TT a mm 5m Em os 5 mm 2m 3m Keramikk L__5 mm am 6m liser 10mm | 35m 55m NB!

Hvis verktayet brukes kontinuerlig til batteriet gär tomt, mà verktayet hvile i 15 minutter for detfortsettes med et nytt batieri.

4190D (Nor) (100. 3. 17)

SERVICE NB! For det utfores arbeider pà maskinen mà du alltid forvisse seg om at maskinen er slâtt av og batteriet er tatt ut.

Etter bruk Fei bort stev som har samlet seg pä maskinfoten.

For à garantere at maskinen arbeider sikkert og pälitelig bar reparasjoner, servicearbeider eller innstil- linger utfares av et autorisert Makita-serviceverksted

GARANTI Vi gir garanti pà MAKITA's maskiner i henhold til lovfestede forskrifter i det enkelte land. Skader og feilaktigheter som kan henfares til normal slitasje, overbelastning eller feil bruk omfattes ikke av denne garanti. Ved reklamasjon skal komplett maskin, ikke demontert, sammen med vedlagte GARANTIKORT, samt kvittering eller innkjepsbevis, sendes inn &l din forhandler eller til et autorisert Makita-verksted.

li valore quadratico medio di accellerazione non supera i 2,5 ms?

Stoy og vibrasjon fra modell 4190D Det vanlige A-belastede lydtrykksnivä er 78 dB (AI. Under bruk kan steynivéet overskride 85 dB (A). — Benytt herselvern —

Den vanlig belastede effektiv-verdi for akselerasjon overskrider ikke 2,5 m/s?
