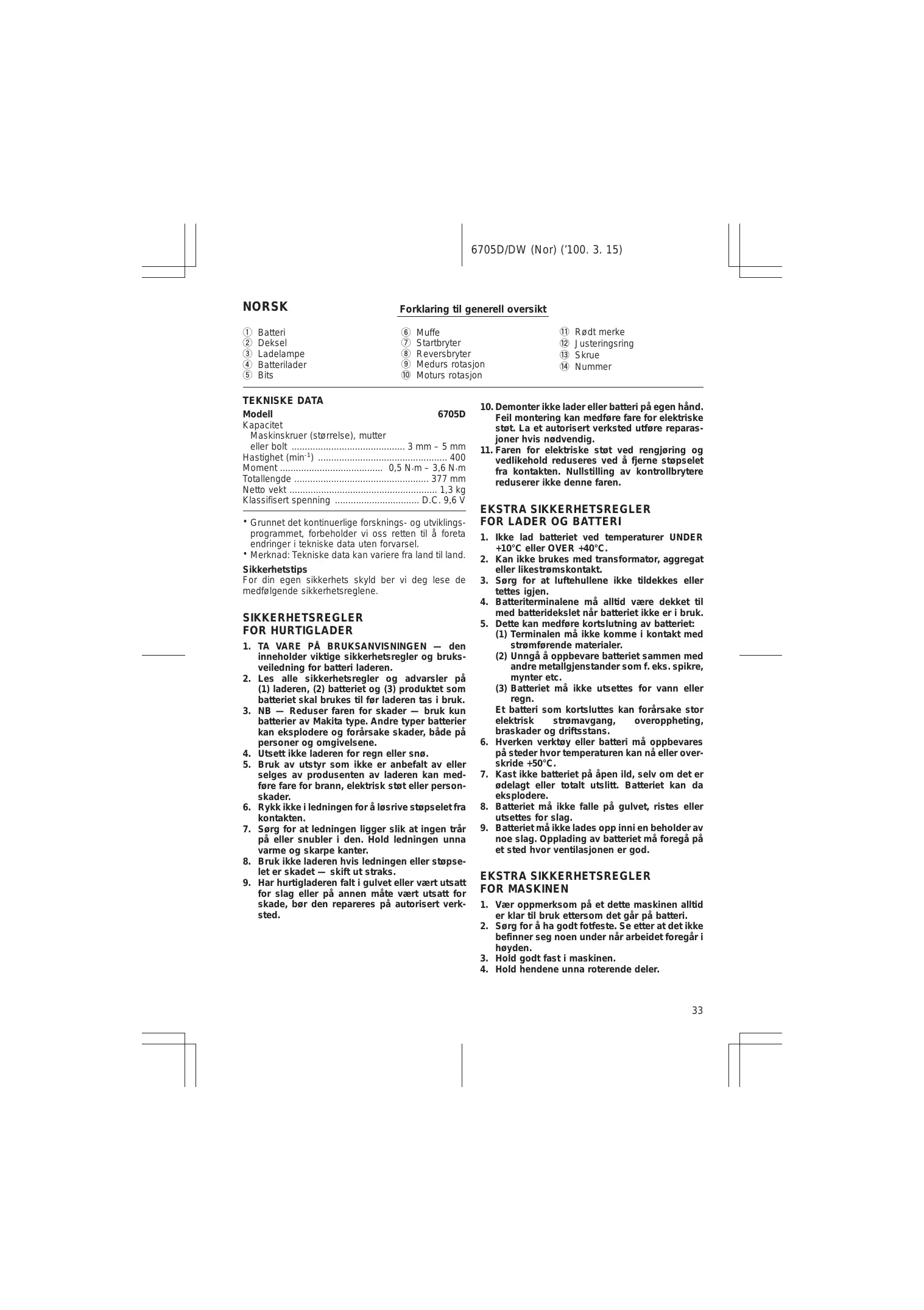

BRUKSANVISNING 6705DW MAKITA

• Grunnet det kontinuerlige forsknings- og utviklingsprogrammet, forbeholder vi oss retten til å foreta endringer i tekniske data uten forvarsel.
• Merknad: Tekniske data kan variere fra land til land. Sikkerhetstips For din egen sikkerhets skyld ber vi deg lese de medfølgende sikkerhetsreglene. SIKKERHETSREGLER FOR HURTIGLADER

1. TA VARE PÅ BRUKSANVISNINGEN — den

inneholder viktige sikkerhetsregler og bruksveiledning for batteri laderen.

2. Les alle sikkerhetsregler og advarsler på

(1) laderen, (2) batteriet og (3) produktet som batteriet skal brukes til før laderen tas i bruk.

batterier av Makita type. Andre typer batterier kan eksplodere og forårsake skader, både på personer og omgivelsene.

4. Utsett ikke laderen for regn eller snø.

5. Bruk av utstyr som ikke er anbefalt av eller

selges av produsenten av laderen kan medføre fare for brann, elektrisk støt eller personskader.

6. Rykk ikke i ledningen for å løsrive støpselet fra

7. Sørg for at ledningen ligger slik at ingen trår

på eller snubler i den. Hold ledningen unna varme og skarpe kanter.

8. Bruk ikke laderen hvis ledningen eller støpselet er skadet — skift ut straks.

9. Har hurtigladeren falt i gulvet eller vært utsatt

for slag eller på annen måte vært utsatt for skade, bør den repareres på autorisert verksted.

10. Demonter ikke lader eller batteri på egen hånd.

Feil montering kan medføre fare for elektriske støt. La et autorisert verksted utføre reparasjoner hvis nødvendig.

11. Faren for elektriske støt ved rengjøring og

vedlikehold reduseres ved å fjerne støpselet fra kontakten. Nullstilling av kontrollbrytere reduserer ikke denne faren. EKSTRA SIKKERHETSREGLER

FOR LADER OG BATTERI

1. Ikke lad batteriet ved temperaturer UNDER

2. Kan ikke brukes med transformator, aggregat

med batteridekslet når batteriet ikke er i bruk.

5. Dette kan medføre kortslutning av batteriet:

(1) Terminalen må ikke komme i kontakt med strømførende materialer. (2) Unngå å oppbevare batteriet sammen med andre metallgjenstander som f. eks. spikre, mynter etc. (3) Batteriet må ikke utsettes for vann eller regn. Et batteri som kortsluttes kan forårsake stor elektrisk strømavgang, overoppheting, braskader og driftsstans.

6. Hverken verktøy eller batteri må oppbevares

på steder hvor temperaturen kan nå eller overskride +50°C.

7. Kast ikke batteriet på åpen ild, selv om det er

ødelagt eller totalt utslitt. Batteriet kan da eksplodere.

8. Batteriet må ikke falle på gulvet, ristes eller

noe slag. Opplading av batteriet må foregå på et sted hvor ventilasjonen er god. EKSTRA SIKKERHETSREGLER FOR MASKINEN

1. Vær oppmerksom på et dette maskinen alltid

er klar til bruk ettersom det går på batteri.

2. Sørg for å ha godt fotfeste. Se etter at det ikke

befinner seg noen under når arbeidet foregår i høyden.

3. Hold godt fast i maskinen.

5. Ved boring i vegger, gulv eller andre steder det

kan forekommer strømførende ledninge. RØR ALDRI NOEN AV MASKINENS METALLDELER! Hold maskinen i de isolerte partiene for å unngå elektrisk støt dersom du skulle treffe på strømførende ledninger. TA VARE PÅ DISSE INSTRUKSENE. BRUKSANVISNINGER Montering og demontering av batteriet (Fig. 1)

• Maskinen må alltid slås av før batteriet settes i eller tas ut.
• Batteriet fjernes ved å trekke ut dekslet på verktøyet og ta fatt i begge sidene på batteriet samtidig som det dras ut av kammeret.
• Batteriet settes i ved å passe tungen på batteriet inn etter rillen i kammeret og så skyve det på plass. Sett dekslet på plass igjen og sørg for at det sitter som det skal før verktøyet tas i bruk.
• Batteriet må ikke settes i med makt. Hvis det ikke med letthet glir på plass er det fordi det settes i på feil måte. Lading (Fig. 2)

1. Sett batteriladerens støpsel inn i stikkontakten.

2. Sett i batteripakken slik at pluss- og minuspolene

på batteripakken vender samme vei som respektive poler på batteriladeren. Sett batteripakken helt inn i kammeret slik at den hviler mot bunnen.

3. Når batteriet settes inn, vil ladelampen blinke rødt

og ladingen begynne.

4. Når ladingen er ferdig, slukker ladelampen.

Ladetiden er som følger: Batteri 9100 og 9100A: ca. 60 minutter.

5. Hvis batteriet blir stående i laderen etter at oppladingssyklusen er ferdig, vil laderen gå over i

‘‘drypplading (vedlikeholdslading)’’ modus.

6. Etter ladingen fjernes batteriet fra laderen og

laderens støpsel koples fra stikkontakten. Batteritype

• Batteriladeren er til lading av Makita batteripakke. Den må aldri brukes til andre formål eller til batterier av andre fabrikat.
• Når du lader opp et nytt batteri eller et batteri som ikke har vært brukt på en lang stund, kan det være vanskelig å lade det helt opp. Dette er normalt og ikke tegn på noe galt. Batteriet kan lades helt opp etter at det har vært ladet opp og ut noen ganger.
• Når du lader opp et batteri fra et verktøy som nettopp har vært i bruk eller et batteri som har ligget i solen eller har vært utsatt for varme en lang stund, må det avkjøles først. Sett det inn på nytt og prøv igjen.
• Når du lader opp et nytt batteri eller et batteri som ikke har vært i bruk på en lang stund, kan det forekomme at ladelampen slukker raskt. Hvis dette skjer, tar du ut batteriet og setter det inn på nytt. Hvis ladelampen slukker innen ett minutt selv om denne prosedyren gjentas et par ganger, er battteriet utgått. Skift det ut med et nytt. Dryppladning (vedlikeholdsladning) Hvis du lar batteriet stå i laderen for å forhindre utlading etter full opplading, vil laderen gå over i ‘‘dryppladningsmodus’’ (vedlikeholdsladning) og holde batteriet i oppladet stand. Noen tips for å vedlikeholde batteriets maksimale levetid

1. Lad batteriet opp før det blir helt utladet.

Stans maskinen og lad opp batteriet så snart du merker at maskinseffekten begynner å synke.

2. Lad aldri opp et helt oppladet batteri.

Overopplading vil redusere verktøyets levetid.

40°C. Et varmt batteri bør avkjøles før det lades opp. Montering eller demontering av bits (Fig. 3 og 4) Viktig! Se alltid etter at maskinen er avslått og batterienheten fjernet før montering eller demontering av bits. Bruk kun det bits eller bitsholder som er vist i fig. 3. Det må ikke brukes andre bits eller bitsholder. Monter bitset ved å trekke muffen i pilens retning og sette bitset inn i muffen så langt det vil gå. Slipp muffen så bitset sitter fast. Bitset demonteres ved trekke muffen i pilens retning og så dra bitset bestemt ut. Bryteren (Fig. 5) NB! Kontroller at bryteren kan beveges normalt før batteriet settes i maskinen. Maskinen startes ved å trykke inn bryteren. Det stanses ved å slippe bryteren.

6705D/DW (Nor) (’100. 3. 17) Reversbryteren (Fig. 5) SERVICE NB!

• Kontroller alltid rotasjonsretningen før maskinen startes.
• Rotasjonsretningen må ikke endres før maskinen har stoppet helt. I motsatt fall kan maskinen skades. NB! Før det utføres arbeider på maskinen må du alltid forvisse seg om at maskinen er slått av og akkumulatoren er tatt ut. Maskinen har bryter for å endre rotasjonsretningen. Bryteren skyves opp for rotasjon med urviseren, og ned for rotasjon mot urviseren. For å garantere at maskinen arbeider sikkert og pålitelig bør reparasjoner, servicearbeider eller innstillinger utføres av et autorisert Makita-serviceverksted. Motorvern GARANTI Motorvernet stopper motoren automatisk når maskinen arbeider tungt i lengre tid om gangen. Vent 20 – 30 sekunder før arbeidet gjenopptas. Vi gir garanti på MAKITA’s maskiner i henhold til lovfestede forskrifter i det enkelte land. Skader og feilaktigheter som kan henføres til normal slitasje, overbelastning eller feil bruk omfattes ikke av denne garanti. Ved reklamasjon skal komplett maskin, ikke demontert, sammen med vedlagte GARANTIKORT, samt kvittering eller innkjøpsbevis, sendes inn til din forhandler eller til et autorisert Makita-verksted. Momentinnstilling (Fig. 6) Tiltrekningsmomentet kan justeres fra ca. 5 kg.cm til 37 kg.cm. Justeringen gjøres ved å skru løs de to skruene og dreie justeringsringen. Trekk deretter til skruene igjen så ringen sitter fast. Se tabellen under om forholdet mellom nummeret på justeringsringen og tiltrekningsmomentet. Nummer på justeringsringen

• De to skruene må alltid trekkes godt til så justeringsringen holdes godt fast etter at tiltrekningsmomentet er stilt inn.
• Tiltrekningsmomentet kan variere avhengig skruetypen, materialet skruene skal skrus i, etc. Før du går i gang med selve arbeidet, bør du foreta en prøve for å finne et tiltrekningsmoment som egner seg. Tiltrekning Korrekt tiltrekningsmoment kan variere avhengig av skruestørrelse, materialetype, gjengenes tilstand, etc. Før det egentlige arbeidet gjøres, bør du foreta en prøveiskruing for å sikre riktig tiltrekningsmoment. Straks skruen er tilstrekkelig iskrudd, vil clutchen kople seg inn og motoren stanse automatisk. Slipp startbryteren. MERKNAD:
• Pass på at skrutrekkerbitset settes i rett vinkel på skruehodet for å unngå at skruen og/eller bitset ødelegges.
• Hvis motoren ikke vil starte selv om du trykker på startbryteren, slipp bryteren. Trykk bryteren inn igjen etter at du har dreiet litt på mansjetten for hånd.

TILBEHØR NB! Dette tilbehøret eller utstyret anbefales til å brukes sammen med din Makita maskin som er spesifisert i denne bruksanvisningen. Bruk av annet tilbehør eller utstyr kan medføre en risiko for personskader. Tilbehør og utstyr må bare brukes som spesifisert og bare til det det er beregnet til.
