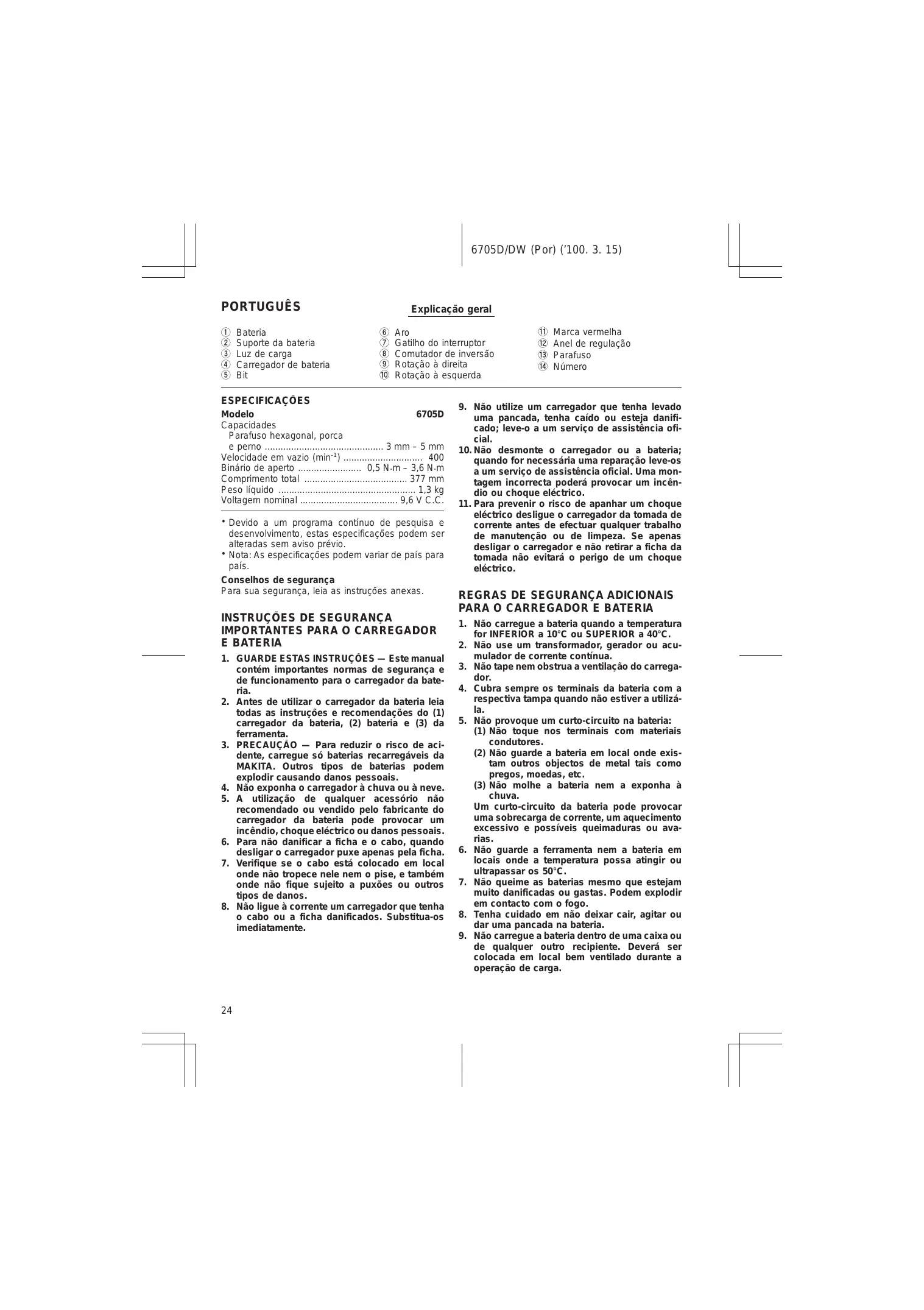

MANUAL DE UTILIZADOR 6705DW MAKITA

Bateria Suporte da bateria Luz de carga Carregador de bateria Bit

Explicação geral 6 7 8 9 0

Aro Gatilho do interruptor Comutador de inversão Rotação à direita Rotação à esquerda

ESPECIFICAÇO x ES Modelo 6705D Capacidades Parafuso hexagonal, porca e perno 3 mm – 5 mm Velocidade em vazio (min-1) 400 Binário de aperto 0,5 N.m – 3,6 N.m Comprimento total 377 mm Peso líquido 1,3 kg Voltagem nominal 9,6 V C.C. • Devido a um programa contínuo de pesquisa e desenvolvimento, estas especificações podem ser alteradas sem aviso prévio. • Nota: As especificações podem variar de país para país. Conselhos de segurança Para sua segurança, leia as instruções anexas.

INSTRUÇO x ES DE SEGURANÇA IMPORTANTES PARA O CARREGADOR E BATERIA 1. GUARDE ESTAS INSTRUÇO x ES — Este manual contém importantes normas de segurança e de funcionamento para o carregador da bateria. 2. Antes de utilizar o carregador da bateria leia todas as instruções e recomendações do (1) carregador da bateria, (2) bateria e (3) da ferramenta. 3. PRECAUÇA x O — Para reduzir o risco de acidente, carregue só baterias recarregáveis da MAKITA. Outros tipos de baterias podem explodir causando danos pessoais. 4. Não exponha o carregador à chuva ou à neve. 5. A utilização de qualquer acessório não recomendado ou vendido pelo fabricante do carregador da bateria pode provocar um incêndio, choque eléctrico ou danos pessoais. 6. Para não danificar a ficha e o cabo, quando desligar o carregador puxe apenas pela ficha. 7. Verifique se o cabo está colocado em local onde não tropece nele nem o pise, e também onde não fique sujeito a puxões ou outros tipos de danos. 8. Não ligue à corrente um carregador que tenha o cabo ou a ficha danificados. Substitua-os imediatamente.

Marca vermelha Anel de regulação Parafuso Número

9. Não utilize um carregador que tenha levado uma pancada, tenha caído ou esteja danificado; leve-o a um serviço de assistência oficial. 10. Não desmonte o carregador ou a bateria; quando for necessária uma reparação leve-os a um serviço de assistência oficial. Uma montagem incorrecta poderá provocar um incêndio ou choque eléctrico. 11. Para prevenir o risco de apanhar um choque eléctrico desligue o carregador da tomada de corrente antes de efectuar qualquer trabalho de manutenção ou de limpeza. Se apenas desligar o carregador e não retirar a ficha da tomada não evitará o perigo de um choque eléctrico.

REGRAS DE SEGURANÇA ADICIONAIS PARA O CARREGADOR E BATERIA 1. Não carregue a bateria quando a temperatura for INFERIOR a 10°C ou SUPERIOR a 40°C. 2. Não use um transformador, gerador ou acumulador de corrente contínua. 3. Não tape nem obstrua a ventilação do carregador. 4. Cubra sempre os terminais da bateria com a respectiva tampa quando não estiver a utilizála. 5. Não provoque um curto-circuito na bateria: (1) Não toque nos terminais com materiais condutores. (2) Não guarde a bateria em local onde existam outros objectos de metal tais como pregos, moedas, etc. (3) Não molhe a bateria nem a exponha à chuva. Um curto-circuito da bateria pode provocar uma sobrecarga de corrente, um aquecimento excessivo e possíveis queimaduras ou avarias. 6. Não guarde a ferramenta nem a bateria em locais onde a temperatura possa atingir ou ultrapassar os 50°C. 7. Não queime as baterias mesmo que estejam muito danificadas ou gastas. Podem explodir em contacto com o fogo. 8. Tenha cuidado em não deixar cair, agitar ou dar uma pancada na bateria. 9. Não carregue a bateria dentro de uma caixa ou de qualquer outro recipiente. Deverá ser colocada em local bem ventilado durante a operação de carga.

6705D/DW (Por) (’100. 3. 27)

REGRAS DE SEGURANÇA ADICIONAIS PARA A FERRAMENTA 1. Não se esqueça que esta ferramenta está sempre em condições de funcionamento, pois não necessita de ser ligada a uma tomada de corrente eléctrica. 2. Certifique-se sempre de que tem os pés bem assentes. Certifique-se de que não está ninguém por baixo quando utilizar a ferramenta em locais altos. 3. Segure a ferramenta firmemente. 4. Afaste as mãos das partes em rotação. 5. Quando perfurar paredes, chão ou locais onde possam existir fios eléctricos ‘‘vivos’’, NA xO TOQUE EM NENHUMA PARTE METÁLICA DA FERRAMEMTA! Segure-a sempre pelas partes isoladas para evitar um choque eléctrico se perfurar um fio ‘‘vivo’’.

GUARDE ESTAS INSTRUÇO x ES. INSTRUÇO x ES DE FUNCIONAMENTO Instalação ou extracção da bateria (Fig. 1) • Desligue sempre a ferramenta antes de instalar ou extrair a bateria. • Para extrair a bateria, retire o suporte da bateria e segure-a pelos lados para retirá-la da ferramenta. • Para colocar a bateria, alinhe a saliência da bateria com a ranhura no corpo da ferramenta e deslize-a até ficar encaixada. Volte a colocar o supporte da bateria. Verifique se está bem fechado antes de utilizar a ferramenta. • Não force a bateria ao introduzi-la. Se não entrar com facilidade é porque não está a fazê-lo de modo correcto.

Carga (Fig. 2) 1. Ligue o carregador à fonte de alimentação. 2. Coloque a bateria de modo que os terminais mais e menos na bateria estejam do mesmo lado do que as respectivas marcas no carregador. Coloque a bateria completamente no carregador de modo a que esteja bem assente na superfície do carregador. 3. Quando coloca a bateria, a luz de carga pisca em vermelho e o carregamento começa. 4. Quando o carregamento termina, a luz de carga apaga-se. O tempo de carregamento é o seguinte: Bateria 9100 e 9100A: Aprox. 60 minutos 5. Se deixar a bateria no carregador depois do ciclo de carregamento acabar, o carregador mudará para o modo de ‘‘carregamento gota a gota’’ (carregamento de manutenção) 6. Depois do carregamento, retire a bateria do carregador e desligue o carregador da fonte de alimentaçao.

Tipo de bateria 9100

Capacidade (mAh) 1.300

Número de células 8

PRECAUÇA x O: • O carregador é para carregar baterias da Makita. Nunca o utilize para outros fins ou para baterias de outro produtor. • Quando carrega uma bateria nova ou uma bateria que não foi utilizada durante um longo período de tempo, pode não aceitar uma carga completa. Isto é uma condição normal e não indica um problema. Pode voltar a carregar completamente a bateria depois de a descarregar completamente e a voltar a carregar algumas vezes. • Quando carrega uma bateria de uma máquina que acabou de funcionar ou uma bateria que foi deixada exposta à luz solar directa ou calor durante um longo período de tempo, deixe-a arrefecer. Em seguida volte a colocar a bateria e tente mais uma vez carregá-la. • Quando carrega uma bateria nova ou que não foi utilizada durante um longo período de tempo, algumas vezes a luz de carga apaga-se passado pouco tempo. Se isto acontecer, retire a bateria e volta a colocá-la. Se a luz de carga se apagar no espaço de um minuto, mesmo depois de repetir esta operação várias vezes, a bateria está gasta. Substitua-a por uma nova.

Carregamento gota a gota (carregamento de manutenção) Se deixar a bateria no carregador para evitar descarga espontânea depois de completamente carregada, o carregador mudará para o modo de ‘‘carregamento gota a gota (carregamento de manutenção)’’ e manterá a bateria fresca e completamente carregada.

Conselhos para manter a máxima vida útil da bateria 1. Carregue a bateria antes de completamente descarregada. Páre sempre a operação e carregue a bateria quando notar diminuição de potência da ferramenta. 2. Nunca recarregue uma bateria completamente carregada. Sobrecarregamento diminui a vida útil da bateria. 3. Carregue a bateria à temperatura ambiente de 10°C – 40°C. Se a bateria estiver quente deixe-a arrefecer antes de a carregar.

6705D/DW (Por) (’100. 3. 17)

Instalação ou extracção do bit (Fig. 3 e 4) Importante: Certifique-se sempre de que a ferramenta está desligada e a bateria retirada antes de colocar ou retirar o bit. Utilize unicamente bits como os indicados na Fig. 3. Não utilize outros. Para instalar o bit, puxe o aro no sentido da seta e introduza o bit, mais fundo possível. Em seguida solte o aro para segurar o bit. para prender o bit. Para extrair o bit, puxe o aro no sentido da seta e retire o bit puxando-o com força.

Interruptor (Fig. 5) PRECAUÇÃO: Antes de colocar a bateria na ferramenta, verifique sempre se o gatilho do interruptor funciona correctamente e regressa à posição ‘‘OFF’’ (desligado), quando o solta. Para pôr a ferramenta a funcionar basta carregar no gatilho. Solte-o para pará-la.

Comutador de inversão (Fig. 5) PRECAUÇÃO: • Verifique sempre o sentido de rotação antes de iniciar a operação. • Accione o comutador de inversão apenas quando a ferramenta estiver completamente parada. Caso contrário poderá danificá-la. Esta ferramenta está equipada com um comutador de inversão para mudar o sentido de rotação. Deslize-o para cima, para rotação à direita; para rotação à esquerda, deslize-o para baixo.

(Exemplo) Pode obter 10 kg.cm de binário de aperto quando o número 2 está alinhado com a marca vermelha. NOTA: • Aperte sempre os dois parafusos para fixar o anel de regulação depois de ter ajustado o binário de aperto. • O binário de aperto pode variar consoante o tipo de parafusos, a superfície que vai trabalhar,etc. Antes da operação final, faça sempre um teste para verificar qual o binário de aperto adequado.

Funcionamento O binário de aperto adequado poderá variar consoante o tipo e medida dos parafusos, o tipo de material a ser apertado, a condição das roscas, etc. Antes da operação final, faça sempre uma experiência para verificar se o aperto do binário é o adequado. Logo que os parafusos estejam apertados a embraiagem é accionado e o motor parará automaticamente. Liberte o gatilho. NOTA: • Certifique-se de que a broca para aparafusar está colocada direita na cabeça do parafuso, ou pode estragar o parafuso e/ou a broca. • Se o motor não arrancar mesmo depois de ter carregado na gatilho, liberte o gatilho. Carregue no gatilho outra vez depois de ter rodado ligeiramente a manga com os seus dedos.

xO Protector de sobrecarga

PRECAUÇA x O: Certifique-se sempre de que a ferramenta se encontra desligada e de que a bateria foi retirada antes de efectuar qualquer trabalho na ferramenta.

O protector de sobrecarga corta automaticamente o circuito em caso de trabalho contínuo prolongado. Espere 20 a 30 segundos antes de recomeçar a operação.

Para salvaguardar a segurança e a fiabilidade do produto, as reparações, manutenção e afinações deverão ser sempre efectuadas por um Centro de Assistência Oficial MAKITA.

Regulação do binário de aperto (Fig. 6) O binário de aperto pode ser ajustado infinitamente desde aproximadamente 5 kg.cm até 37 kg.cm. Para tal, desaperte os dois parafusos e rode o anel de regulação. Em seguida aperte os parafusos para prender o anel de regulação. Consulte a tabela abaixo para verificar a relação entre os números no anel de regulação e o binário de aperto a obter. Número no anel de regulação 1 2 3 4 5

Binário de aperto a obter 5 kg.cm 10 kg.cm 18 kg.cm 27 kg.cm 37 kg.cm

GARANTIA Garantimos as ferramentas Makita de acordo com as regulamentações específicas do país. Estão excluídos da garantia os danos causados pelo desgaste normal, sobrecarga ou utilização inadequada da ferramenta. Em caso de reclamação, queira por favor enviar a ferramenta, sem a desmontar, juntamente com o CERTIFICADO DE GARANTIA anexo, ao seu distribuidor ou ao Serviço de Assistência da Makita.

6705D/DW (Dan) (’100. 3. 15)

P ACESSÓRIOS PRECAUÇÃO: Estes acessórios ou acoplamentos são os recomendados para utilização na ferramenta Makita especificada neste manual. A utilização de quaisquer outros acessórios ou acoplamentos poderá ser perigosa para o operador. Os acessórios ou acoplamentos deverão ser utilizados de maneira adequada e apenas para os fins a que se destinam.
