MANUAL DE USUARIO 6705DW MAKITA

Atornillador a batería

Manual de instrucciones

Con cargador de batería Com carregador de bateria Med akku-ladeaggregat

Cartucho de baterías

Cierre de batería Luz de carga Cargador de batería Broca

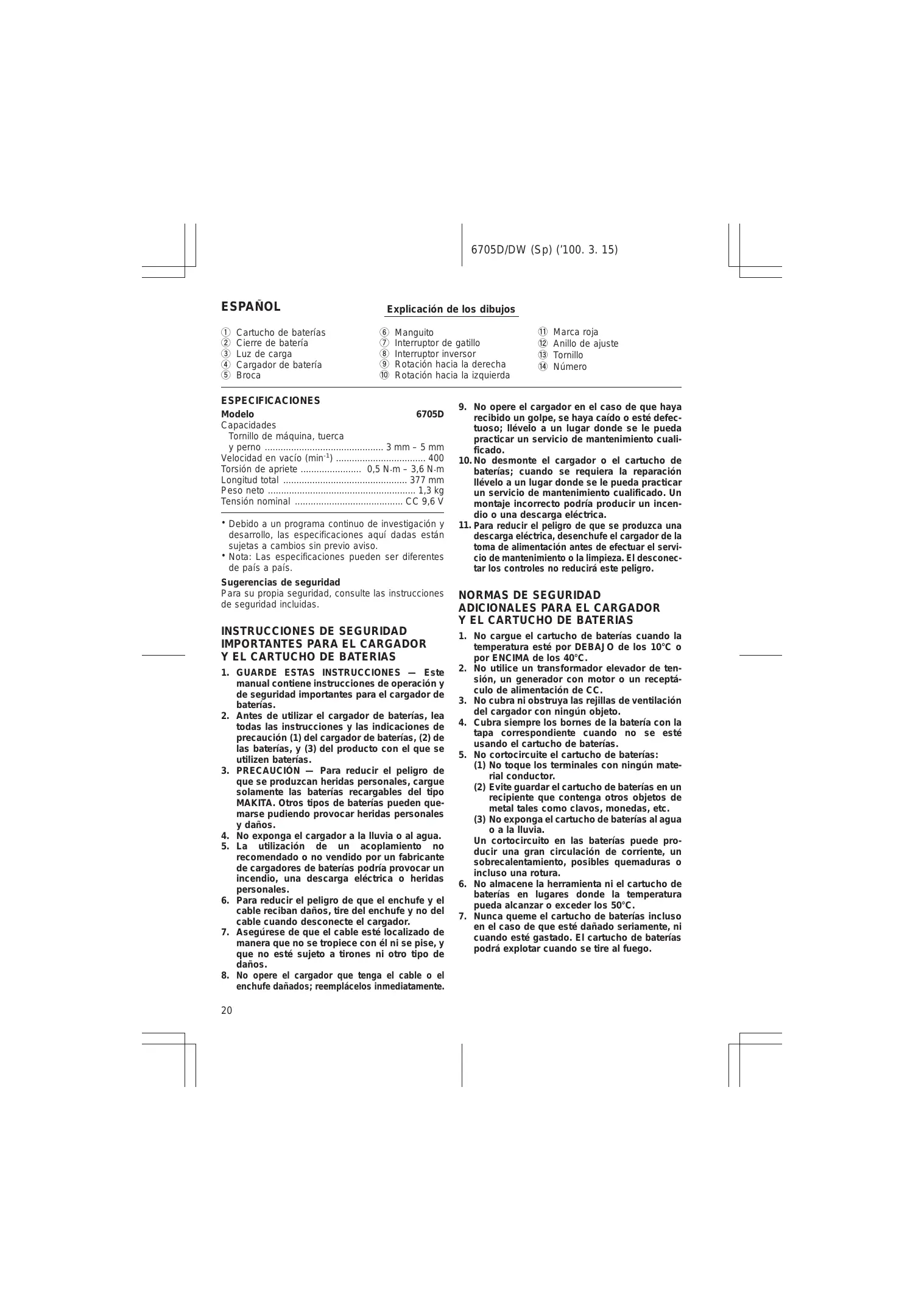

Explicación de los dibujos

Interruptor de gatillo Interruptor inversor Rotación hacia la derecha Rotación hacia la izquierda

ESPECIFICACIONES Modelo

6705D Capacidades Tornillo de máquina, tuerca y perno 3 mm – 5 mm Velocidad en vacío (min-1) 400 Torsión de apriete 0,5 N.m – 3,6 N.m Longitud total 377 mm Peso neto 1,3 kg Tensión nominal CC 9,6 V • Debido a un programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin previo aviso. • Nota: Las especificaciones pueden ser diferentes de país a país. Sugerencias de seguridad Para su propia seguridad, consulte las instrucciones de seguridad incluidas.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES PARA EL CARGADOR Y EL CARTUCHO DE BATERIAS

1. GUARDE ESTAS INSTRUCCIONES — Este manual contiene instrucciones de operación y de seguridad importantes para el cargador de baterías. 2. Antes de utilizar el cargador de baterías, lea todas las instrucciones y las indicaciones de precaución (1) del cargador de baterías, (2) de las baterías, y (3) del producto con el que se utilizen baterías. 3. PRECAUCIO u N — Para reducir el peligro de que se produzcan heridas personales, cargue solamente las baterías recargables del tipo MAKITA. Otros tipos de baterías pueden quemarse pudiendo provocar heridas personales y daños. 4. No exponga el cargador a la lluvia o al agua. 5. La utilización de un acoplamiento no recomendado o no vendido por un fabricante de cargadores de baterías podría provocar un incendio, una descarga eléctrica o heridas personales. 6. Para reducir el peligro de que el enchufe y el cable reciban daños, tire del enchufe y no del cable cuando desconecte el cargador. 7. Asegúrese de que el cable esté localizado de manera que no se tropiece con él ni se pise, y que no esté sujeto a tirones ni otro tipo de daños. 8. No opere el cargador que tenga el cable o el enchufe dañados; reemplácelos inmediatamente.

Anillo de ajuste Tornillo Número

9. No opere el cargador en el caso de que haya recibido un golpe, se haya caído o esté defectuoso; llévelo a un lugar donde se le pueda practicar un servicio de mantenimiento cualificado.

10. No desmonte el cargador o el cartucho de baterías; cuando se requiera la reparación llévelo a un lugar donde se le pueda practicar un servicio de mantenimiento cualificado. Un montaje incorrecto podría producir un incendio o una descarga eléctrica. 11. Para reducir el peligro de que se produzca una descarga eléctrica, desenchufe el cargador de la toma de alimentación antes de efectuar el servicio de mantenimiento o la limpieza. El desconectar los controles no reducirá este peligro.

NORMAS DE SEGURIDAD ADICIONALES PARA EL CARGADOR Y EL CARTUCHO DE BATERIAS

1. No cargue el cartucho de baterías cuando la temperatura esté por DEBAJO de los 10°C o por ENCIMA de los 40°C. 2. No utilice un transformador elevador de tensión, un generador con motor o un receptáculo de alimentación de CC. 3. No cubra ni obstruya las rejillas de ventilación del cargador con ningún objeto. 4. Cubra siempre los bornes de la batería con la tapa correspondiente cuando no se esté usando el cartucho de baterías. 5. No cortocircuite el cartucho de baterías: (1) No toque los terminales con ningún material conductor. (2) Evite guardar el cartucho de baterías en un recipiente que contenga otros objetos de metal tales como clavos, monedas, etc. (3) No exponga el cartucho de baterías al agua o a la lluvia. Un cortocircuito en las baterías puede producir una gran circulación de corriente, un sobrecalentamiento, posibles quemaduras o incluso una rotura. 6. No almacene la herramienta ni el cartucho de baterías en lugares donde la temperatura pueda alcanzar o exceder los 50°C. 7. Nunca queme el cartucho de baterías incluso en el caso de que esté dañado seriamente, ni cuando esté gastado. El cartucho de baterías podrá explotar cuando se tire al fuego.

8. Tenga cuidado para no dejar caer, sacudir o golpear la batería.

9. No la cargue en el interior de una caja o recipiente de cualquier clase. La batería deberá ponerse en un lugar bien ventilado durante la carga.

NORMAS DE SEGURIDAD ADICIONALES PARA LA HERRAMIENTA

1. Tenga presente que esta herramienta siempre está en un estado de operación debido a que no se tiene que enchufar a una toma de alimentación. 2. Asegúrese siempre de que el punto de apoyo de sus pies sea firme. Por otro lado, asegúrese de que no haya nadie debajo cuando esté utilizando la herramienta en lugares situados a una cierta altura del suelo. 3. Sostenga la herramienta firmemente. 4. Mantenga las manos alejadas de las piezas giratorias. 5. ¡Al perforar paredes, pisos o en lugares que pueda haber cables eléctricos activos, NO TOQUE NINGUNA PARTE METALICA DE LA HERRAMIENTA! Sostenga la herramienta sólo por las superficies aisladas para la mano para evitar las descargas eléctricas producidas si se rompe un cable.

GUARDE ESTAS INSTRUCCIONES.

INTRUCCIONES PARA EL FUNCIONAMIENTO Insalación o extracción del cartucho de la batería (Fig. 1) • Antes de insertar o de extraer el cartucho de la batería, asegúrese siempre de desconectar la herramienta. • Para extraer el cartucho de batería, tire hacia afuera del cierre de batería de la herramienta y sujete ambos lados del cartucho mientras lo saca de la herramienta. • Para insertar el cartucho de batería, alínee la lengüeta del cartucho con la ranura de la caja y deslícelo hasta que quede instalado en su lugar. Vuelva a colocar el cierre de batería. Asegúrese de que el cierre de batería esté completamente cerrado antes de utilizar la herramienta. • No fuerce la introducción del cartucho de la batería. Si el cartucho no se desliza hacia adentro fácilmente, quiere decir que no está siendo insertado correctamente.

1. Enchufe el cargador de batería en una toma de corriente. 2. Inserte el cartucho de batería en el cargador de forma que los bornes positivo y negativo del cartucho de batería concuerden con las marcas respectivas del cargador de batería. Meta el cartucho completamente en el alojamiento del cargador de forma que apoye en el fondo del mismo. 3. Cuando se inserte el cartucho de batería, la luz de carga parpadeará en color rojo y comenzará la carga. 4. Cuando termine la carga, la luz de carga se apagará. El tiempo de carga es el siguiente: Batería 9100 y 9100A: 60 minutos aproximadamente 5. Si deja el cartucho de batería en el cargador después de haberse completado el ciclo de carga, el cargador cambiará a su modo de ‘‘carga lenta (carga de mantenimiento)’’. 6. Después de terminar de cargar el cartucho de batería, retírelo del cargador y desenchufe el cargador de la fuente de alimentación. Tipo de batería 9100

Número de elementos

• El cargador de batería es para cargar cartuchos de batería Makita. No lo utilice nunca con otros fines ni para cargar baterías de otros fabricantes. • Cuando cargue un cartucho de batería nuevo o uno que no haya utilizado durante largo tiempo, tal vez no admita una carga completa. Esto es una condición normal y no denota ningún tipo de problema. El cartucho de batería podrá cargarse completamente después de repetir unas cuantas veces la operación de descargarlo completamente y volverlo a cargar. • Cuando cargue un cartucho de batería de una máquina que acabe de ser utilizada o un cartucho de batería que haya sido dejado expuesto a la luz solar directa o al calor durante mucho tiempo, deje que éste se enfríe. Luego vuelva a insertarlo y cárguelo una vez más. • Cuando cargue un cartucho de batería nuevo o uno que no haya sido utilizado durante mucho tiempo, la luz de carga se apagará pronto algunas veces. Si ocurre esto, retire el cartucho de batería y vuelva a insertarlo. Si la luz de carga se apaga en menos de un minuto a pesar de repetir este procedimiento un par de veces, el cartucho de batería estará agotado. Sustitúyalo por otro nuevo.

Carga continua y lenta

(carga de mantenimiento) Si deja el cartucho de batería en el cargador para evitar que se descargue espontáneamente después de haberlo cargado completamente, el cargador se cambiará a su modo de ‘‘carga continua y lenta (carga de mantenimiento)’’ y mantendrá el cartucho de batería fresco y completamente cargado.

Consejos para alargar al máximo la vida de servicio de la batería

1. Cargue el cartucho de batería antes de que se descargue completamente. Pare la herramienta y cargue el cartucho de batería siempre que note que se debilita la potencia de la herramienta. 2. Nunca cargue un cartucho de batería que esté completamente cargado. El exceso de carga acorta la vida de servicio de la batería. 3. Cargue el cartucho de batería a una temperatura ambiente de 10°C – 40°C. Deje que el cartucho de batería se enfríe antes de cargarlo.

Instalación o extracción de la pieza de apriete (Fig. 3 y 4)

Importante: Asegúrese siempre de que la alimentación de la herramienta esté desconectada y de que se haya extraído el cartucho de la batería antes de instalar o extraer la pieza de apriete. Utilice solamente la pieza de apriete tipo destornillador o tipo llave de cubo mostrada en la Fig. 3. No utilice ninguna otra pieza de apriete tipo destornillador o tipo llave de cubo. Para instalar la pieza de apriete, tire del manguito en el sentido de la flecha e inserte la pieza de apriete en el manguito todo lo posible. Luego deje libre el manguito para asegurar la pieza de apriete. Para quitar la pieza de apriete, tire del manguito en el sentido de la flecha y sáquela firmemente.

Interruptor de encendido (Fig. 5)

PRECAUCIÓN: Antes de insertar el cartucho de la batería en la herraminta, compruebe siempre que el interruptor de gatillo actúe correctamente y que retorne a la posición ‘‘OFF’’ cuando se libera. Para poner en funcionamiento la herramienta, presione simplemente el gatillo. Suelte el gatillo para detenerla.

Acción del interruptor inversor (Fig. 5)

PRECAUCIÓN: • Compruebe siempre la dirección de rotación antes de perforar. • Use el interruptor inversor solamente después que la herramienta se haya detenido del todo. El cambiar el sentido de rotación antes de que se detenga la herramienta puede estropearla. Esta herramienta tiene un interruptor inversor que cambia la dirección de rotación. Para girar hacia la derecha, corra el interruptor inversor hacia arriba; para girar hacia la izquierda, córralo hacia abajo.

Protector contra sobrecarga

El protector contra sobrecarga automáticamente interrumpe el circuito siempre que se realiza mucho tiempo trabajo pesado. Espere de 20 a 30 segundos antes de reanudar la operación.

Ajuste del par de apriete (Fig. 6)

El par de apriete se puede regular infinitamente desde aproximadamente 5 kg.cm a 37 kg.cm. Para ajustarlo, afloje los dos tornillos y gire el anillo de ajuste. Luego apriete los tornillos para asegurar el anillo de ajuste. Consulte la tabla de abajo para ver la relación que guardan los números marcados en el anillo de ajuste con el par de apriete que se obtendrá. Número en el anillo de ajuste 1 2 3 4 5

Para de apriete que se obtendrá

5 kg.cm 10 kg.cm 18 kg.cm 27 kg.cm 37 kg.cm

Cuando el número 2 está alineado con la marca roja se podrá obtener un par de apriete de 10 kg.cm. NOTA: • Apriete siempre los dos tornillos de fijación del anillo de ajuste después de ajustar el par de apriete. • El par de apriete podrá variar según el tipo de tornillos, tipo de material a unir, etc. Antes de comenzar su trabajo, realice siempre una operación de prueba para verificar el par de apriete adecuado.

El par de apriete apropiado podrá diferir según el tipo o el tamaño de los tornillos, el tipo de material a ser sujetado, la condición de las roscas, etc. Antes de comenzar a trabajar, haga siempre una prueba con la herramienta para cerciorarse de que el par de apriete sea el debido. No bien el perno quede bien apretado, entrará a funcionar el embrague y el motor se detendrá automáticamente. Suelte el interruptor de gatillo. NOTA: • Asegúrese de que el implemento destornillador esté bien insertado en la cabeza del tornillo, o de lo contrario el tornillo y/o el implemento podrán dañarse. • Si el motor no arrancase aun después de apretar el gatillo, suelte el gatillo. Después vuelva a apretar el gatillo tras haber girado el casquillo ligeramente con los dedos.

Asegúrese siempre de que la herramienta está apagada y de que el cartucho de baterías está quitado antes de realizar cualquier trabajo en la herramienta.

Las herramientas de Makita quedan garantizadas en conformidad con las regulaciones específicas de las leyes vigentes/países. Los daños imputables a desgaste y roturas normales, a sobrecarga o a un manejo indebido de las herramientas quedan excluidos de la garantía. En caso de reclamación, se ruega enviar la herramienta, sin desmontarla y con el CERTIFICADO DE GARANTIuA adjunto, al distribuidor de la localidad o al Centro de Servicio Makita.

Para mantener la seguridad y fiabilidad del producto, las reparaciones, el mantenimiento y los ajustes deberán ser realizados por un Centro de Servicio

Autorizado de Makita.

Protector de sobrecarga

¶ÂÚÈÁÚ·ˇ‹ ÁÂÓÈ΋˜ ¿Ԅ˘

Estos accesorios o acoplamientos están recomendados para usar con la herramienta Makita especificada en este manual. Con el uso de cualquier otro accesorio o acoplamiento se podría correr el riesgo de producir heridas a personas. Los accesorios o acoplamientos deberán usarse solamente de la manera apropiada y para la que ha sido designados.
