MANUALE UTENTE 6705DW MAKITA

I Avvitatrice a batteria

Istruzioni per l’uso

Snoerloze schroevendraaier

Capsula delle batterie Piastra di inserzione Spia di carica Carica batteria Punta

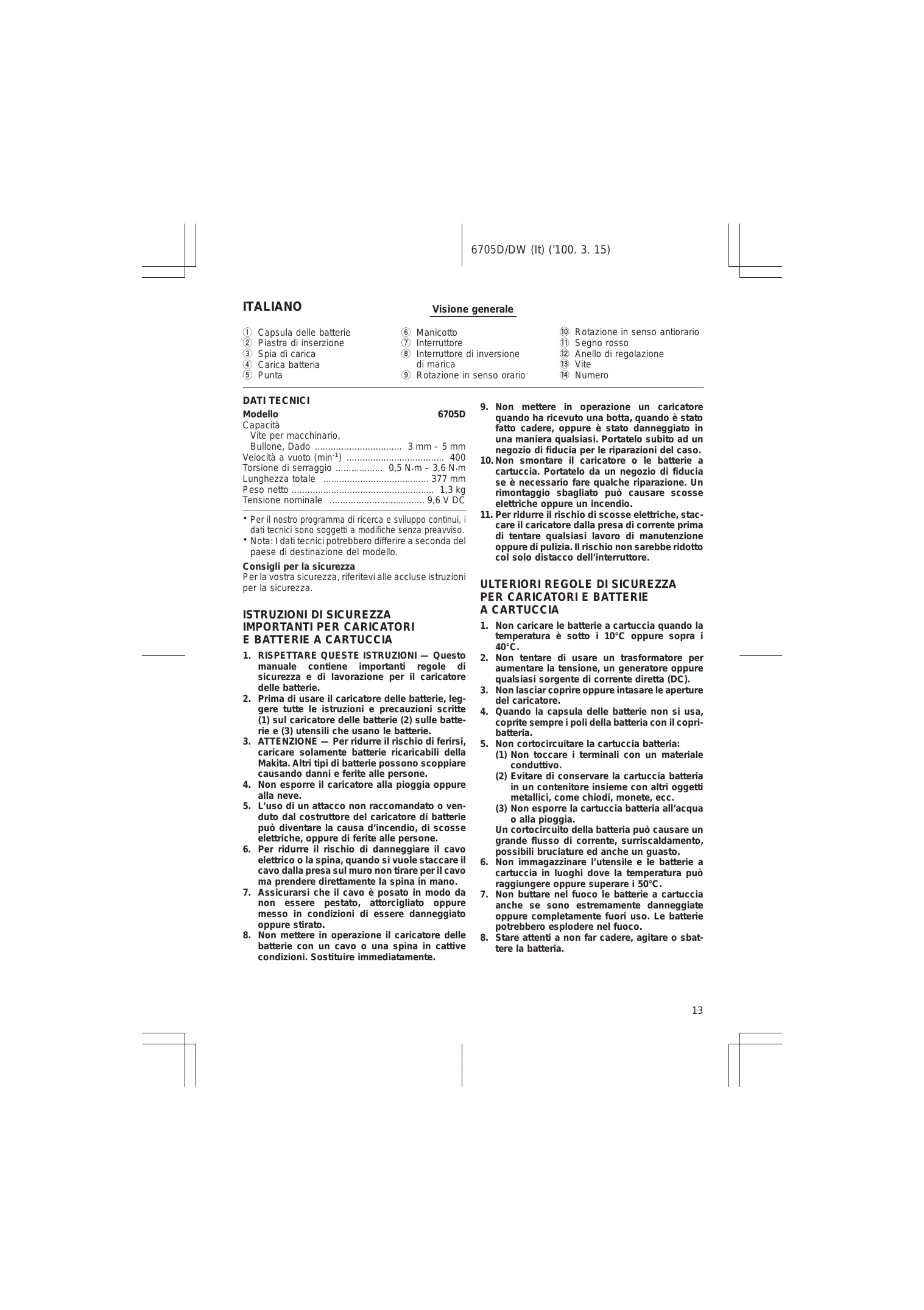

Visione generale 6 Manicotto 7 Interruttore 8 Interruttore di inversione di marica 9 Rotazione in senso orario

DATI TECNICI Modello 6705D Capacità Vite per macchinario, Bullone, Dado 3 mm – 5 mm Velocità a vuoto (min-1) 400 Torsione di serraggio 0,5 N.m – 3,6 N.m Lunghezza totale 377 mm Peso netto 1,3 kg Tensione nominale 9,6 V DC • Per il nostro programma di ricerca e sviluppo continui, i dati tecnici sono soggetti a modifiche senza preavviso. • Nota: I dati tecnici potrebbero differire a seconda del paese di destinazione del modello. Consigli per la sicurezza Per la vostra sicurezza, riferitevi alle accluse istruzioni per la sicurezza.

ISTRUZIONI DI SICUREZZA IMPORTANTI PER CARICATORI E BATTERIE A CARTUCCIA 1. RISPETTARE QUESTE ISTRUZIONI — Questo manuale contiene importanti regole di sicurezza e di lavorazione per il caricatore delle batterie. 2. Prima di usare il caricatore delle batterie, leggere tutte le istruzioni e precauzioni scritte (1) sul caricatore delle batterie (2) sulle batterie e (3) utensili che usano le batterie. 3. ATTENZIONE — Per ridurre il rischio di ferirsi, caricare solamente batterie ricaricabili della Makita. Altri tipi di batterie possono scoppiare causando danni e ferite alle persone. 4. Non esporre il caricatore alla pioggia oppure alla neve. 5. L’uso di un attacco non raccomandato o venduto dal costruttore del caricatore di batterie può diventare la causa d’incendio, di scosse elettriche, oppure di ferite alle persone. 6. Per ridurre il rischio di danneggiare il cavo elettrico o la spina, quando si vuole staccare il cavo dalla presa sul muro non tirare per il cavo ma prendere direttamente la spina in mano. 7. Assicurarsi che il cavo è posato in modo da non essere pestato, attorcigliato oppure messo in condizioni di essere danneggiato oppure stirato. 8. Non mettere in operazione il caricatore delle batterie con un cavo o una spina in cattive condizioni. Sostituire immediatamente.

Rotazione in senso antiorario Segno rosso Anello di regolazione Vite Numero

9. Non mettere in operazione un caricatore quando ha ricevuto una botta, quando è stato fatto cadere, oppure è stato danneggiato in una maniera qualsiasi. Portatelo subito ad un negozio di fiducia per le riparazioni del caso. 10. Non smontare il caricatore o le batterie a cartuccia. Portatelo da un negozio di fiducia se è necessario fare qualche riparazione. Un rimontaggio sbagliato può causare scosse elettriche oppure un incendio. 11. Per ridurre il rischio di scosse elettriche, staccare il caricatore dalla presa di corrente prima di tentare qualsiasi lavoro di manutenzione oppure di pulizia. Il rischio non sarebbe ridotto col solo distacco dell’interruttore.

ULTERIORI REGOLE DI SICUREZZA PER CARICATORI E BATTERIE A CARTUCCIA 1. Non caricare le batterie a cartuccia quando la temperatura è sotto i 10°C oppure sopra i 40°C. 2. Non tentare di usare un trasformatore per aumentare la tensione, un generatore oppure qualsiasi sorgente di corrente diretta (DC). 3. Non lasciar coprire oppure intasare le aperture del caricatore. 4. Quando la capsula delle batterie non si usa, coprite sempre i poli della batteria con il copribatteria. 5. Non cortocircuitare la cartuccia batteria: (1) Non toccare i terminali con un materiale conduttivo. (2) Evitare di conservare la cartuccia batteria in un contenitore insieme con altri oggetti metallici, come chiodi, monete, ecc. (3) Non esporre la cartuccia batteria all’acqua o alla pioggia. Un cortocircuito della batteria può causare un grande flusso di corrente, surriscaldamento, possibili bruciature ed anche un guasto. 6. Non immagazzinare l’utensile e le batterie a cartuccia in luoghi dove la temperatura può raggiungere oppure superare i 50°C. 7. Non buttare nel fuoco le batterie a cartuccia anche se sono estremamente danneggiate oppure completamente fuori uso. Le batterie potrebbero esplodere nel fuoco. 8. Stare attenti a non far cadere, agitare o sbattere la batteria.

6705D/DW (It) (’100. 3. 27)

9. Non caricare la batteria dentro una scatola o un qualsiasi altro contenitore. Durante la carica, la batteria deve trovarsi in un luogo ben ventilato.

(Per la Svizzera soltanto) Protezione dell’ambiente La Vostra contribuzione per la protezione del ambiente: Porta la batteria al collettivo ufficiale.

ULTERIORI REGOLE DI SICUREZZA PER L’UTENSILE 1. Tener presente che questo utensile è sempre in condizione di cominciare la lavorazione perché non ha bisogno di essere inserito in nessuna presa di corrente. 2. Assicurarsi sempre di avere i piedi al sicuro. Assicurarsi che non c’è nessuno aldisotto, quando si usa l’utensile in posizioni alte. 3. Tenere l’utensile ben fermo in mano. 4. Tenere le mani lontane dalle parti in movimento. 5. Quando si avvita su muri, pavimenti oppure su qualsiasi luogo dove si potrebbe venire a contatto con fili portanti corrente elettrica MAI TOCCARE NESSUNA PARTE METALLICA DELL’UTENSILE! Sostenere l’utensile soltanto afferrandolo nelle superfici isolate per evitare scariche elettriche nel caso si incontrasse un cavo portante elettricità. zionsamente se ci sono crepe se è in cattive condizioni oppure se è danneggiata.

CONSERVATE QUESTE ISTRUZIONI. ISTRUZIONI PER L’USO Inserzione e rimozione della cartuccia (Fig. 1) • Spegnere sempre l’utensile prima della inserzione o della rimozione della cartuccia delle batterie. • Per rimuovere la cartuccia batteria, tirar fuori la piastrina di fissaggio sull’utensile ed estrarre la cartuccia prendendola per entrambi i lati. • Per inserire la cartuccia batteria, inserirla nel loculo e riportare nella sua posizione di chiusura la porticina prima di iniziare la lavorazione. Assicurarsi della chiusura ermetica prima di iniziare la lavorazione. Il non assicurarsi di questo può causare la caduta in terra della cartuccia o il suo smarrimento. • Non mettere molta pressione quando si inseriscono le batterie a cartuccia. Quando le batterie non entrano bene vuol dire che non sono inserite bene.

Carica (Fig. 2) 1. Collegare la carica batteria alla presa di corrente. 2. Inserire la cartuccia batteria in modo che i suoi terminali più e meno siano allineati con i rispettivi segni sulla carica batteria. Inserire completamente la cartuccia batteria nel ricettacolo in modo che rimanga adagiata nel caricatore.

3. Quando la cartuccia batteria è inserita, il colore della spia di carica lampeggia in rosso e la carica comincia. 4. Al termine della carica, la spia di carica scompare. Il tempo di carica è il seguente: Batteria 9100 e 9100A: circa 60 minuti 5. Se si lascia la cartuccia batteria nel caricatore dopo il completamento del ciclo di carica, il caricatore si dispone nella modalità di ‘‘carica centellinare (carica di manutenzione)’’. 6. Dopo la carica togliere la cartuccia batteria dal caricatore e staccare il caricatore dalla presa di corrente. Tipo di batteria 9100

Capacità (mAh) 1.300

ATTENZIONE: • La carica batteria serve a caricare la cartuccia batteria Makita. Mai usarlo per altri scopi o per caricare batterie di altre marche. • Quando si carica una nuova cartuccia batteria o una cartuccia batteria che non è stata usata per un lungo periodo di tempo, essa potrebbe non accettare una carica completa. Ciò è normale e non indica un problema. La cartuccia batteria può essere caricata del tutto dopo che è stata scaricata completamente e ricaricata un paio di volte. • Quando si carica una cartuccia batteria di un utensile appena usato o una cartuccia batteria che è stata lasciata in una posizione esposta alla luce diretta del sole o al calore per un lungo periodo di tempo, lasciarla raffreddare. Poi reinserirla e cercare di caricarla ancora una volta. • Quando si carica una cartuccia batteria nuova o una cartuccia batteria che non è stata usata per un lungo periodo di tempo, talvolta la spia di carica scompare subito. Se ciò si verifica, togliere la cartuccia batteria e reinserirla. Se la spia di carica scompare entro un minuto anche dopo aver ripetuto questa procedura un paio di volte, la cartuccia è fuori uso. Sostituirla con una nuova.

Carica centellinare (carica di manutenzione) Se si lasciano le cartucce batteria nel caricatore per evitare che si scarichino da sole dopo una carica completa, il caricatore si dispone nel modo di ‘‘carica centellinare (carica di manutenzione)’’ e mantiene le cartucce batteria completamente cariche.

Suggerimenti per prolungare al massimo la vita della cartuccia batteria 1. Caricare la cartuccia batteria prima che si scarichi completamente. Smettere sempre di usare l’utensile e caricare la cartuccia batteria quando si nota una diminuzione di potenza dell’utensile. 2. Non si deve mai caricare una cartuccia batteria completamente carica. La carica eccessiva riduce la vita di servizio della cartuccia batteria.

6705D/DW (It) (’100. 3. 17)

3. Caricare la cartuccia batteria ad una temperatura ambiente compresa tra i 10°C e i 40°C. Aspettare che una cartuccia batteria calda si raffreddi prima di caricarla.

Installazione e rimozione della punta (Fig. 3 e 4) Importante: Prima di installare o di rimuovere la punta, accertarsi sempre che l’utensile sia spento e che la cartuccia batteria sia stata rimossa. Usare soltanto la punta o l’attacco esagonale per punta mostrati nella Fig. 3. Non usare altri tipi di punte o di attacchi esagonali per punte. Per installare la punta, tirare il manicotto nella direzione della freccia e inserire la punta nel manicotto finché non può andare più oltre. Rilasciare poi il manicotto per fissare la punta. Per togliere la punta, tirare il manicotto nella direzione della freccia e tirar fuori con forza la punta.

Funzionamento dell’interruttore (Fig. 5) ATTENZIONE: Prima di inserire le batterie a cartuccia nell’utensile sempre controllare che l’interruttore a grilletto funziona come si deve e ritorna alla posizione OFF quando viene rilasciato. Per mettere in moto l’utensile, premere dolcemente il grilletto dell’interruttore. Per fermarlo rilasciarlo.

Interruttore di inversione di movimento (Fig. 5) ATTENZIONE: • Sempre controllare la direzione di rotazione prima di mettere in moto l’utensile. • Usare l’interruttore di inversione di marcia solo dopo che l’utensile si é fermato completamente. ll canbiare la direzione di rotazione prima che l’utensile si sia fermato può causare danni all’utensile stesso. Fate scivolare l’interruttore di insersione in su per ottenere un movimento rotativo nel senso orario, o fatelo scivolare verso il basso per ottenere il movimento contrario. Questo utensile è provvisto di un interruttore per invertire il movimento rotativo.

Salva carica esagerata ll salva carica funziona e taglia la corrente automaticamente ogni volta che una lavorazione pesante si prolunga troppo. Aspettare 20 oppure 30 secondi prima di rimettere in moto l’utensile.

Regolazione della coppia di serraggio (Fig. 6) La coppia di serraggio può essere regolata liberamente da 5 kg.cm a 37 kg.cm circa. Per regolarla, allentate le due viti e girate l’anello di regolazione. Stringete poi le viti per fissare l’anello di regolazione. Per il rapporto tra i numeri sull’anello di regolazione e la coppia di serraggio corrispondente, riferitevi alla tabella sotto.

Numeri sull’anello di regolazione 1 2 3 4 5

Coppia di serraggio corrispondente 5 kg.cm 10 kg.cm 18 kg.cm 27 kg.cm 37 kg.cm

(Esempio) Quando il numero 2 è allineato con il segno rosso, si ottiene la coppia di serraggio di 10 kg.cm. NOTA: • Dopo aver regolato la coppia di serraggio, stringete sempre le due viti per fissare l’anello di regolazione. • La coppia di serraggio potrebbe differire a seconda del tipo di viti, materiale, ecc., da fissare. Prima di cominciare il lavoro, fate sempre una prova per accertarvi che la coppia di serraggio sia adeguata.

Funzionamento La corretta coppia di serraggio potrebbe differire secondo il tipo o le dimensioni delle viti, il tipo di materiale da fissare, la condizione delle filettature, ecc. Prima di cominciare il lavoro, fare sempre una prova per accertarsi che la coppia di serraggio sia adeguata. Non appena la vite è serrata, la frizione si innesta e il motore si arresta automaticamente. Rilasciare il grilletto. NOTA: • Accertarsi di inserire diritta la punta nella testa della vite, perché altrimenti si potrebbe danneggiare la vite e/o la punta. • Se il motore non si avvia quando si schiaccia il grilletto, rilasciare il grilletto. Schiacciare poi di nuovo il grilletto dopo aver girato leggermente il manicotto con le dita.

MANUTENZIONE ATTENZIONE: Prima di effettuare ogni tipo di lavoro sull’utensile, assicuratevi sempre che essa sia spenta e che la batteria sia rimossa. Per mantenere la sicurezza e l’affidabilità del prodotto, le riparazioni, la manutenzione o le regolazioni dovrebbero essere eseguite da un centro di assistenza Makita autorizzato.

GARANZIA Garantiamo che gli utensili Makita sono in conformità con le leggi ed i regolamenti specifici del paese. Danni attribuibili al normale consumo, a rotture, a sovraccarichi o a utilizzazione erronea, sono esclusi dalla garanzia. In caso di reclamo inviate l’utensile, senza smontarlo, assieme al CERTIFICATO DI GARANZIA in dotazione, al rivenditore o al Centro di Servizio Makita.

I ACCESSORI ATTENZIONE: Gli accessori o raccordi seguenti sono raccomandati per l’uso con l’utensile Makita specificato in questo manuale. L’uso di qualsiasi altro accessorio o raccordo potrebbe causare pericoli di ferite alle persone. Gli accessori o raccordi devono essere usati soltanto nel modo corretto e specificato.
