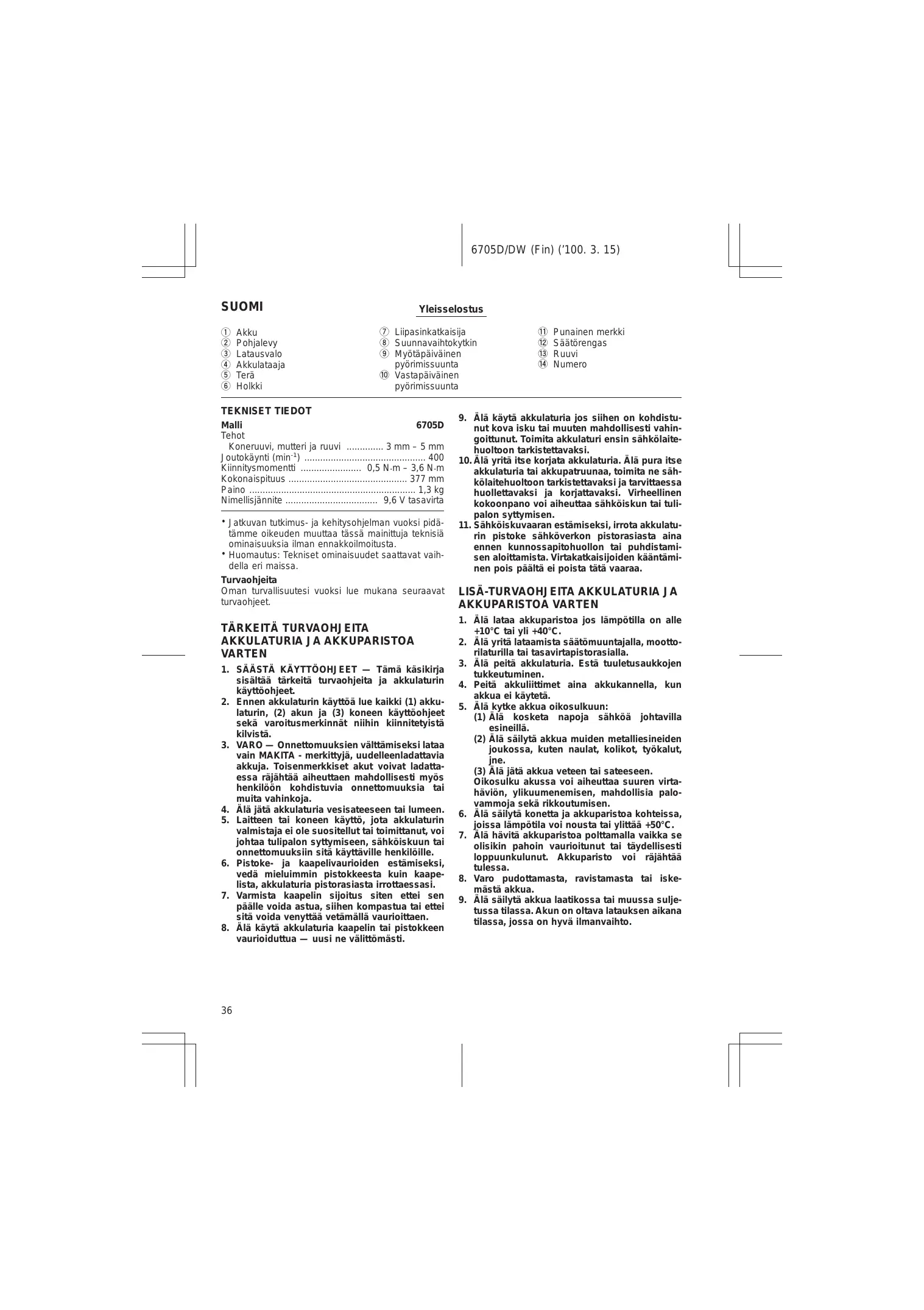

KÄYTTÖOHJE 6705DW MAKITA

SF Langaton ruuvinväännin

Akku Pohjalevy Latausvalo Akkulataaja Terä Holkki

Yleisselostus 7 Liipasinkatkaisija 8 Suunnavaihtokytkin 9 Myötäpäiväinen pyörimissuunta 0 Vastapäiväinen pyörimissuunta

Punainen merkki Säätörengas Ruuvi Numero

• Jatkuvan tutkimus- ja kehitysohjelman vuoksi pidätämme oikeuden muuttaa tässä mainittuja teknisiä ominaisuuksia ilman ennakkoilmoitusta. • Huomautus: Tekniset ominaisuudet saattavat vaihdella eri maissa.

9. Älä käytä akkulaturia jos siihen on kohdistunut kova isku tai muuten mahdollisesti vahingoittunut. Toimita akkulaturi ensin sähkölaitehuoltoon tarkistettavaksi. 10. Älä yritä itse korjata akkulaturia. Älä pura itse akkulaturia tai akkupatruunaa, toimita ne sähkölaitehuoltoon tarkistettavaksi ja tarvittaessa huollettavaksi ja korjattavaksi. Virheellinen kokoonpano voi aiheuttaa sähköiskun tai tulipalon syttymisen. 11. Sähköiskuvaaran estämiseksi, irrota akkulaturin pistoke sähköverkon pistorasiasta aina ennen kunnossapitohuollon tai puhdistamisen aloittamista. Virtakatkaisijoiden kääntäminen pois päältä ei poista tätä vaaraa.

Turvaohjeita Oman turvallisuutesi vuoksi lue mukana seuraavat turvaohjeet.

LISÄ-TURVAOHJEITA AKKULATURIA JA AKKUPARISTOA VARTEN Malli 6705D Tehot Koneruuvi, mutteri ja ruuvi 3 mm – 5 mm Joutokäynti (min-1) 400 Kiinnitysmomentti 0,5 N.m – 3,6 N.m Kokonaispituus 377 mm Paino 1,3 kg Nimellisjännite 9,6 V tasavirta

TÄRKEITÄ TURVAOHJEITA AKKULATURIA JA AKKUPARISTOA VARTEN 1. SÄÄSTÄ KÄYTTÖOHJEET — Tämä käsikirja sisältää tärkeitä turvaohjeita ja akkulaturin käyttöohjeet. 2. Ennen akkulaturin käyttöä lue kaikki (1) akkulaturin, (2) akun ja (3) koneen käyttöohjeet sekä varoitusmerkinnät niihin kiinnitetyistä kilvistä. 3. VARO — Onnettomuuksien välttämiseksi lataa vain MAKITA - merkittyjä, uudelleenladattavia akkuja. Toisenmerkkiset akut voivat ladattaessa räjähtää aiheuttaen mahdollisesti myös henkilöön kohdistuvia onnettomuuksia tai muita vahinkoja. 4. Älä jätä akkulaturia vesisateeseen tai lumeen. 5. Laitteen tai koneen käyttö, jota akkulaturin valmistaja ei ole suositellut tai toimittanut, voi johtaa tulipalon syttymiseen, sähköiskuun tai onnettomuuksiin sitä käyttäville henkilöille. 6. Pistoke- ja kaapelivaurioiden estämiseksi, vedä mieluimmin pistokkeesta kuin kaapelista, akkulaturia pistorasiasta irrottaessasi. 7. Varmista kaapelin sijoitus siten ettei sen päälle voida astua, siihen kompastua tai ettei sitä voida venyttää vetämällä vaurioittaen. 8. Älä käytä akkulaturia kaapelin tai pistokkeen vaurioiduttua — uusi ne välittömästi.

1. Älä lataa akkuparistoa jos lämpötilla on alle +10°C tai yli +40°C. 2. Älä yritä lataamista säätömuuntajalla, moottorilaturilla tai tasavirtapistorasialla. 3. Älä peitä akkulaturia. Estä tuuletusaukkojen tukkeutuminen. 4. Peitä akkuliittimet aina akkukannella, kun akkua ei käytetä. 5. Älä kytke akkua oikosulkuun: (1) Älä kosketa napoja sähköä johtavilla esineillä. (2) Älä säilytä akkua muiden metalliesineiden joukossa, kuten naulat, kolikot, työkalut, jne. (3) Älä jätä akkua veteen tai sateeseen. Oikosulku akussa voi aiheuttaa suuren virtahäviön, ylikuumenemisen, mahdollisia palovammoja sekä rikkoutumisen. 6. Älä säilytä konetta ja akkuparistoa kohteissa, joissa lämpötila voi nousta tai ylittää +50°C. 7. Älä hävitä akkuparistoa polttamalla vaikka se olisikin pahoin vaurioitunut tai täydellisesti loppuunkulunut. Akkuparisto voi räjähtää tulessa. 8. Varo pudottamasta, ravistamasta tai iskemästä akkua. 9. Älä säilytä akkua laatikossa tai muussa suljetussa tilassa. Akun on oltava latauksen aikana tilassa, jossa on hyvä ilmanvaihto.

6705D/DW (Fin) (’100. 3. 27)

LISÄTURVAOHJEITA KÄYTTÖOHJEET VARO: • Akkulataaja on tarkoitettu Makitan akkujen lataamiseen. Älä koskaan käytä sitä muiden valmistajien akkujen lataamiseen. • Kun lataat uutta akkua tai akkua, jota ei ole ladattu pitkään aikaan, sitä ei ehkä voida ladata täyteen. Tämä on normaalia ei ole oire viasta. Akku voidaan ladata täyteen, kun se on purettu kokonaan ja ladattu muutamia kertoja. • Kun lataat akkua, jolla on juuri käytetty laitetta tai akkua, joka on ollut auringonvalolle tai kuumuudelle alttiina pitkän aikaa, anna sen jäähtyä. Aseta akku takaisin paikalleen ja yritä latausta uudelleen. • Kun lataa uutta akkua tai akkua, jota ei ole käytetty pitkään aikaan, latausvalo saattaa toisinaan sammua pian. Jos näin käy, irrota akku ja aseta se takaisin paikalleen. Jos latausvalo sammuu minuutin kuluessa toistettuasi tämän muutamia kertoja, akku on kulunut loppuun. Vaihda akku uuteen.

Akun asentaminen tai poistaminen (Kuva 1)

1. Muista, että tämä kone on aina toimintavalmis, koska sitä ei tarvitse liittää verkkoon. 2. Ota aina tukeva asento. Varmista, että alapuolella ei ole ketään, kun käytät konetta korkeilla paikoilla. 3. Pidä koneesta kiinni lujasti. 4. Älä kosketa käsin pyöriviin osiin. 5. Kun poraat seinään, lattiaan tai muihin sellaisiin paikkoihin, joissa saattaa olla jännitteisiä johtoa, ÄLÄ KOSKETA KONEEN METALLIOSIA! Pidä kiinni vain koneen eristatyistä tartuntapinnoista, jotta et saa sähköiskua, jos satut poraamaan jännitteiseen johtoon.

SÄILYTÄ NÄMÄ OHJEET.

• Kytke kone aina POIS päältä ennen akun asentamista tai poistamista. • Akkua irrottaessassi avaa ensin koneen pohjalevy. Tartu akkuun molemmilta puolilta ja vedä se ulos koneesta. • Akkua asentaessasi työnnä akku koneeseen kielekkeen asettuessa kahvan sisäpuoliseen uraan. Sulje pohjalevy. Varmista, että pohjalevy on täydellisesti sulkeutunut ennen koneen käynnistämistä. • Älä käytä voimaa asentaessasi akkua. Jos akku ei mene sisään herkästi, se ei ole oikeassa asennossa.

Lataaminen (Kuva 2) 1. Liitä akkulataajan virtajohto pistorasiaan. 2. Aseta akku siten, että sen plus- ja miinusnavat tulevat samalle puolelle kuin akkulataajan vastaavat merkinnät. Työnnä akku kokonaan aukkoon siten, että se lepää lataajan aukon pohjalla. 3. Kun akku on asetettu paikalleen, latausvalo vilkkuu punaisena ja lataus alkaa. 4. Kun lataus on valmis, latausvalo sammuu. Latausaika on: Akku 9100 ja 9100A: noin 60 minuuttia 5. Jos jätät akun akkulataajaan latauksen päätyttyä, lataaja siirtyy heikkovirtalatausmuodolle (jatkuvalle lataukselle). 6. Irrota akku lataajasta ja lataajan virtajohto pistorasiasta latauksen jälkeen. Akkutyyppi 9100

Kapasiteetti (mAh) 1 300

Kennojen lukumäärä 8

Jos jätät akun laturiin estääksesi akun tyhjenemisen itsestään täyteen lataamisen jälkeen, laturi kytkeytyy heikkovirtalatausmuodolle, joka pitää akun jatkuvasti täydessä latauksessa.

Vinkkejä akun käyttöiän maksimoimiseksi 1. Lataa akku, ennen kuin se on kokonaan tyhjennyt. Lopeta aina laitteella työskentely ja lataa akku, jos huomaat voiman vähenevän laitteesta. 2. Älä koskaan lataa täyteen ladattua akkua. Liiallinen lataaminen lyhentää akun käyttöikää. 3. Lataa akku huoneenlämmössä 10°C – 40°C. Anna kuuman akun viilentyä ennen sen lataamista.

Terän kiinnittäminen ja irrottaminen (Kuva 3 ja 4) Tärkeää: Varmista aina ennen terän kiinnittämistä ja irrottamista, että koneesta on katkaistu virta ja että se on irrotettu virtalähteestä. Käytä ainoastaan kuvan 3 mukaisia talttateriä ja hylsyteriä. Älä käytä mitään muita talttateriä tai hylsyteriä. Terä kiinnitetään vetämällä kaulusta nuolen osoittamaan suuntaan ja työntämällä terä niin syvälle kaulukseen kuin se menee. Vapauta kaulus lukitaksesi terän paikalleen. Terä irrotetaan vetämällä kaulusta nuolen osoittamaan suuntaan ja vetämällä terä napakasti irti.

Katkaisijan toiminta (Kuva 5) VARO: Ennen akun liittämistä koneeseen, tarkista aina liipasimen oikea toiminta silmämääräisesti ja että se palautuu POIS (‘‘OFF’’) asentoon otteesta päästettäessä. Konetta käynnistettäessä paina liipasinta. Liipasimesta päästettäessä kone pysähtyy.

6705D/DW (Fin) (’100. 3. 17)

Suunnanvaihtokytkimen käyttäminen (Kuva 5)

VARO: • Varmista aina terän pyörimissuunta, ennen kuin käynnistät koneen. • Käytä suunnanvaihtokytkintä ainoastaan koneen ollessa täysin pysähdyksissä. Pyörimissuunnan vaihtaminen koneen käydessä saattaa vahingoittaa konetta.

Sopiva kiinnitysmomentti saattaa vaihdella riippuen ruuvien tyypistä ja koosta, kiinnitettävistä materiaaleista, kierteiden kunnosta jne. Testaa aina konetta ennen työskentelyn aloittamista varmistaaksesi sopivan kiinnitysmomentin. Heti kun ruuvi on kiristynyt, kytkinjarru käynnistyy ja moottori pysähtyy automaattisesti. Vapauta liipaisinkytkin.

Tämä kone on varustettu suunnanvaihtokytkimellä, jonka avulla voidaan vaihtaa terän pyörimissuuntaa. Siirrä suunnanvaihtokytkin yläasentoon, kun haluat terän pyörivän myötäpäivään ja ala-asentoon, kun haluat sen pyörivän vastapäivään.

HUOMAA: • Varmista aina, että vääntiökärki on suorassa ruuvin kannassa. Muutoin ruuvi ja/tai terä saattaa vioittua. • Jos moottori ei käynnisty painaessasi liipaisinta, vapauta liipaisin. Kierrä holkkia hieman sormillasi ja paina sitten liipaisinta uudelleen.

Ylikuormitussuoja Ylikuormitussuoja katkaisee virtapiirin automaattisesti ja sammuttaa koneen, jos raskasta työtä jatketaan pitkään. Odota 20 – 30 sekuntia, ennen kuin jatkat työskentelyä.

HUOLTO Kiinnitysmomentin säätäminen (Kuva 6)

Laitteen käyttövarmuuden ja turvallisuuden vuoksi korjaukset ja muut huolto- ja säätötyöt saa suorittaa ainoastaan Makitan hyväksymä huoltopiste.

Kiinnitysmomenttia voidaan säätää portaattomasti noin 5 kg.cm ja 37 kg.cm välillä. Momenttia säädetään löysentämällä kaksi ruuvia ja kääntämällä säätörengasta. Kiinnitä sitten säätörengas paikalleen kiristämällä ruuvit. Alla olevasta taulukosta näet, mitä kiinnitysmomenttia kukin säätörenkaan numero vastaa. Säätörenkaan numerot 1 2 3 4 5

Kiinnitysmomentti 5 kg.cm 10 kg.cm 18 kg.cm 27 kg.cm 37 kg.cm

(Esimerkki) Kun numero 2 on punaisen merkin kohdalla, on kiinnitysmomentti 10 kg.cm. HUOMAA: • Kun olet säätänyt kiinnitysmomentin, kiinnitä aina säätörengas paikalleen kiristämällä kaksi ruuvia. • Kiinnitysmomentti saattaa vaihdella riippuen ruuvityypistä, kiinnitettävistä materiaaleista jne. Testaa aina konetta ennen työskentelyn aloittamista varmistaaksesi sopivan kiinnitysmomentin.

VARO: Varmistaudu aina ennen kaikkia koneelle suoritettavia töitä, että kone on pysäytetty ja akku irrotettu.

TAKUU Takaamme Makita-laitteet kunkin maan lakisääteisten määräysten mukaisesti. Takuu ei kata normaalista kulumisesta, ylikuormituksesta tai virheellisestä käsittelystä johtuvia vaurioita. Jos valittamisen aihetta ilmenee, pyydämme lähettämään purkamattoman laitteen yhdessä oheisen TAKUUTODISTUKSEN kanssa kauppiaallesi tai Makitan huoltokeskukseen.

6705D/DW (Gr) (’100. 3. 15)

SF LISÄVARUSTEET VARO: Tässä käyttöohjeessa mainitun Makita-koneen kanssa suositellaan seuraavien lisälaitteiden ja -varusteiden käyttöä. Minkä tahansa muun lisälaitteen tai -varusteen käyttäminen saattaa aiheuttaa loukkaantumisvaaran. Lisälaitteita ja -varusteita tulee käyttää ainoastaan niille sopivalla tavalla.
