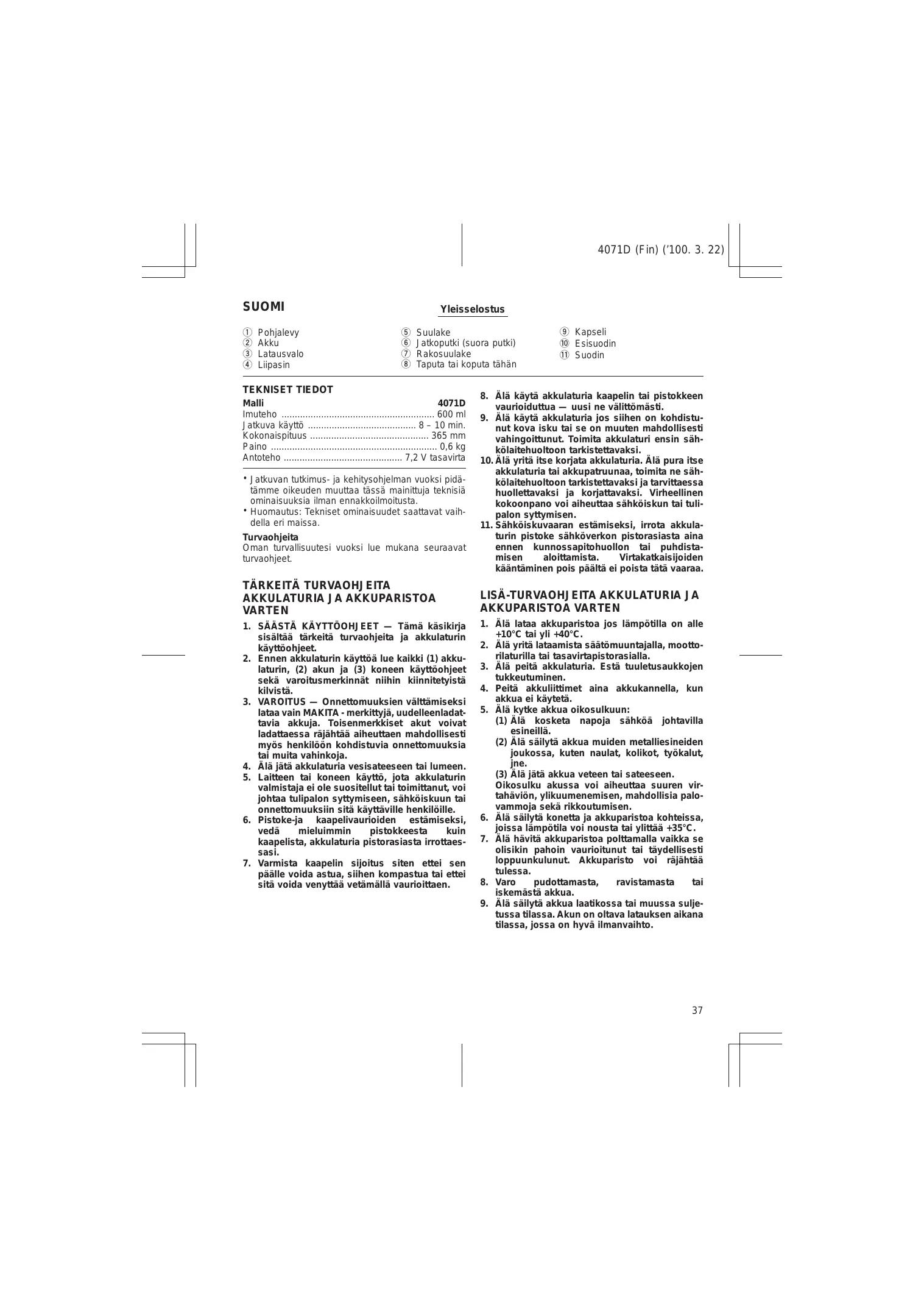

KÄYTTÖOHJE 4071D MAKITA

Pohjalevy Akku Latausvalo Liipasin

Yleisselostus 5 6 7 8

Suulake Jatkoputki (suora putki) Rakosuulake Taputa tai koputa tähän

TEKNISET TIEDOT Malli 4071D Imuteho 600 ml Jatkuva käyttö 8 – 10 min. Kokonaispituus 365 mm Paino 0,6 kg Antoteho 7,2 V tasavirta • Jatkuvan tutkimus- ja kehitysohjelman vuoksi pidätämme oikeuden muuttaa tässä mainittuja teknisiä ominaisuuksia ilman ennakkoilmoitusta. • Huomautus: Tekniset ominaisuudet saattavat vaihdella eri maissa. Turvaohjeita Oman turvallisuutesi vuoksi lue mukana seuraavat turvaohjeet.

TÄRKEITÄ TURVAOHJEITA AKKULATURIA JA AKKUPARISTOA VARTEN 1. SÄÄSTÄ KÄYTTÖOHJEET — Tämä käsikirja sisältää tärkeitä turvaohjeita ja akkulaturin käyttöohjeet. 2. Ennen akkulaturin käyttöä lue kaikki (1) akkulaturin, (2) akun ja (3) koneen käyttöohjeet sekä varoitusmerkinnät niihin kiinnitetyistä kilvistä. 3. VAROITUS — Onnettomuuksien välttämiseksi lataa vain MAKITA - merkittyjä, uudelleenladattavia akkuja. Toisenmerkkiset akut voivat ladattaessa räjähtää aiheuttaen mahdollisesti myös henkilöön kohdistuvia onnettomuuksia tai muita vahinkoja. 4. Älä jätä akkulaturia vesisateeseen tai lumeen. 5. Laitteen tai koneen käyttö, jota akkulaturin valmistaja ei ole suositellut tai toimittanut, voi johtaa tulipalon syttymiseen, sähköiskuun tai onnettomuuksiin sitä käyttäville henkilöille. 6. Pistoke-ja kaapelivaurioiden estämiseksi, vedä mieluimmin pistokkeesta kuin kaapelista, akkulaturia pistorasiasta irrottaessasi. 7. Varmista kaapelin sijoitus siten ettei sen päälle voida astua, siihen kompastua tai ettei sitä voida venyttää vetämällä vaurioittaen.

9 Kapseli 0 Esisuodin q Suodin

8. Älä käytä akkulaturia kaapelin tai pistokkeen vaurioiduttua — uusi ne välittömästi. 9. Älä käytä akkulaturia jos siihen on kohdistunut kova isku tai se on muuten mahdollisesti vahingoittunut. Toimita akkulaturi ensin sähkölaitehuoltoon tarkistettavaksi. 10. Älä yritä itse korjata akkulaturia. Älä pura itse akkulaturia tai akkupatruunaa, toimita ne sähkölaitehuoltoon tarkistettavaksi ja tarvittaessa huollettavaksi ja korjattavaksi. Virheellinen kokoonpano voi aiheuttaa sähköiskun tai tulipalon syttymisen. 11. Sähköiskuvaaran estämiseksi, irrota akkulaturin pistoke sähköverkon pistorasiasta aina ennen kunnossapitohuollon tai puhdistamisen aloittamista. Virtakatkaisijoiden kääntäminen pois päältä ei poista tätä vaaraa.

LISÄ-TURVAOHJEITA AKKULATURIA JA AKKUPARISTOA VARTEN 1. Älä lataa akkuparistoa jos lämpötilla on alle +10°C tai yli +40°C. 2. Älä yritä lataamista säätömuuntajalla, moottorilaturilla tai tasavirtapistorasialla. 3. Älä peitä akkulaturia. Estä tuuletusaukkojen tukkeutuminen. 4. Peitä akkuliittimet aina akkukannella, kun akkua ei käytetä. 5. Älä kytke akkua oikosulkuun: (1) Älä kosketa napoja sähköä johtavilla esineillä. (2) Älä säilytä akkua muiden metalliesineiden joukossa, kuten naulat, kolikot, työkalut, jne. (3) Älä jätä akkua veteen tai sateeseen. Oikosulku akussa voi aiheuttaa suuren virtahäviön, ylikuumenemisen, mahdollisia palovammoja sekä rikkoutumisen. 6. Älä säilytä konetta ja akkuparistoa kohteissa, joissa lämpötila voi nousta tai ylittää +35°C. 7. Älä hävitä akkuparistoa polttamalla vaikka se olisikin pahoin vaurioitunut tai täydellisesti loppuunkulunut. Akkuparisto voi räjähtää tulessa. 8. Varo pudottamasta, ravistamasta tai iskemästä akkua. 9. Älä säilytä akkua laatikossa tai muussa suljetussa tilassa. Akun on oltava latauksen aikana tilassa, jossa on hyvä ilmanvaihto.

4071D (Fin) (’100. 3. 21)

YLEISIÄ TURVAOHJEITA 1. Pölynimurin varastointi. Pölynimuri on säilytettävä kuivassa paikassa sen ollessa pois käytöstä. 2. Käsittele imuria varoen. Pidä imuri puhtaana parhaimman suorituskyvyn saavuttamiseksi. Noudata käyttöohjeita varusteita vaihtaessasi. 3. Älä nouki tahmeita esineitä imurilla. 4. Älä nouki neuloja tai nastoja imurilla. 5. Älä nouki palavia savukkeita tai vastaavia. Palovaara. 6. Pyörimisnopeuden laskiessa suuria pintoja imuroidessasi pysäytä imuri heti ja tyhjennä säiliö. 7. Ennen imuroinnin aloitusta poista aina imusäiliö ja tyhjennä sen sisältö, samoin työn tultua suoritetuksi. Täyttynyt imusäiliö voi aiheuttaa ongelmia, jopa särkymisen. 8. Pyyhi imuri päältä kuivalla pyyhkeellä. Älä koskaan käytä pyyhkimiseen bensiiniä, tinneriä tai liuottavia aineita. 9. Varmistu pölypussin kiinnityksestä ennen imurin käyttöä. 10. Katso ettei puhallusreikään joudu vieraita esineitä. 11. Älä laita sormeasi imureikään tai yritä poistaa pölykoteloa imurin toimiessa. 12. Älä yritä imeä vettä tai nesteitä. 13. Älä käytä imuria kuumassa uunissa tai vastaavissa kohteissa. 14. Älä käytä imuria vaarallisten, herkästi syttyvien aineiden lähettyvillä, kuten bensiini, kaasu, maalit tai liimat. 15. Sammuta heti imuri jos huomaat jotain poikkeavaa tapahtuneen.

SÄILYTÄ NÄMÄ OHJEET. KÄYTTÖOHJEET Akun asentaminen tai poistaminen (Kuva 1) • Kytke kone aina POIS päältä ennen akun asentamista tai poistamista. • Akkua poistaessasi avaa ensin koneen pohjalevy. Tartu akkuun molemmilta puolilta ja vedä se ulos konekahvasta. • Akkua asentaessasi työnnä akku koneeseen kielekkeen asettuessa kahvan sisäpuoliseen uraan. Sulje pohjalevy. Varmista, että pohjalevy on täydellisesti sulkeutunut ennen koneen käynnistämistä. • Älä käytä voimaa asentaessasi akkua. Jos akku ei mene sisään herkästi, se ei ole oikeassa asennossa.

Lataaminen (Kuva 2) 1. Liitä akkulataajan virtajohto pistorasiaan. 2. Aseta akku siten, että sen plus- ja miinusnavat tulevat samalle puolelle kuin akkulataajan vastaavat merkinnät. Työnnä akku kokonaan aukkoon siten, että se lepää lataajan aukon pohjalla. 3. Kun akku on asetettu paikalleen, latausvalo vilkkuu punaisena ja lataus alkaa. 4. Kun lataus on valmis, latausvalo sammuu. Latausaika on: Akku 7000, 7100, 7120, 9000, 9100, 9100A, 9120: noin 60 minuuttia 5. Jos jätät akun akkulataajaan latauksen päätyttyä, lataaja siirtyy heikkovirtalatausmuodolle (jatkuvalle lataukselle). 6. Irrota akku lataajasta ja lataajan virtajohto pistorasiasta latauksen jälkeen.

VARO: • Akkulataaja on tarkoitettu Makitan akkujen lataamiseen. Älä koskaan käytä sitä muiden valmistajien akkujen lataamiseen. • Kun lataat uutta akkua tai akkua, jota ei ole ladattu pitkään aikaan, sitä ei ehkä voida ladata täyteen. Tämä on normaalia ei ole oire viasta. Akku voidaan ladata täyteen, kun se on purettu kokonaan ja ladattu muutamia kertoja. • Kun lataat akkua, jolla on juuri käytetty laitetta tai akkua, joka on ollut auringonvalolle tai kuumuudelle alttiina pitkän aikaa, anna sen jäähtyä. Aseta akku takaisin paikalleen ja yritä latausta uudelleen. • Kun lataa uutta akkua tai akkua, jota ei ole käytetty pitkään aikaan, latausvalo saattaa toisinaan sammua pian. Jos näin käy, irrota akku ja aseta se takaisin paikalleen. Jos latausvalo sammuu minuutin kuluessa toistettuasi tämän muutamia kertoja, akku on kulunut loppuun. Vaihda akku uuteen.

Heikkovirtalataus Jos jätät akun laturiin estääksesi akun tyhjenemisen itsestään täyteen lataamisen jälkeen, laturi kytkeytyy heikkovirtalatausmuodolle, joka pitää akun jatkuvasti täydessä latauksessa.

Vinkkejä akun käyttöiän maksimoimiseksi 1. Lataa akku, ennen kuin se on kokonaan tyhjennyt. Lopeta aina laitteella työskentely ja lataa akku, jos huomaat voiman vähenevän laitteesta. 2. Älä koskaan lataa täyteen ladattua akkua. Liiallinen lataaminen lyhentää akun käyttöikää. 3. Lataa akku huoneenlämmössä 10°C – 40°C. Anna kuuman akun viilentyä ennen sen lataamista.

4071D (Fin) (’100. 3. 21)

Katkaisijan toiminta (Kuva 3) VARO: Ennen käyttöä tarkista ja varmistu että suodin ja esisuodin on oikein asennettuna, muuten lika ja pöly voi tunkeutua moottoriin ja aiheuttaa häiriöitä. Imuria käynnistettäessä, paina liipasinta. Liipasimesta päästettäessä imuri pysähtyy.

Imurointi Suutin (Kuva 4) Liitä suutin puhdistaessasi pöytiä, hyllyjä, huonekaluja jne. Suutin asentuu helposti. Suutin ja jatkoputki (suora putki) (Kuva 5) Jatkoputki (suora putki) sopii suuttimen ja imurin väliin. Tämä järjestely pitää imurin painon lähellä kättäsi. Erityisesti sopiva korkealta imuroitaessa tai kuroteltaessa vaikeasti päästäviin kohteisiin. Rakosuulake (Kuva 6) Kiinnitä rakosuulake imuroidessasi nurkkia tai autossa olevia rakoja sekä huonekaluja. Hiekka ja muut roskat saadaan helposti imuroitua. Rakosuulake ja jatkoputki (suora putki) (Kuva 7) Nurkissa joihin imuri ei itse mahdu, tai korkealle kurkotettavissa kohteissa voidaan käyttää jatkoputkea (suoraa putkea).

Suodattimen taputtaminen Huomatessasi imuvoiman vähenevän käytön aikana nosta imuri pystyasentoon siten, että imureikä on pystysuunnassa ja taputa avoimella kädellä imurin runkoa 4 tai 5 kertaa. Tämä avaa esisuodattimen ja suodattimen sekä palauttaa imutehon. VARO: Tyhjennä imuri ennen liiallista täyttymistä, tai imuteho heikkenee.

Pölysäiliö Nosta imurin päätä siten etteivät roskat putoa ulos. Taputa kädellä kapselin sivua 4 tai 5 kertaa jolloin aineet irtoavat esisuodattimesta ja suodattimesta sekä tyhjennä säiliö. (Kuva 8) Käännä imurin pääty alas (imureikä) ja kierrä kapselia nuolen suuntaan. Irroita kapseli varoen pitäen sitä pystyssä ettei sisältö pääse valumaan ulos. (Kuva 9) Tyhjennä kapselin sisältö ja esisuodattimeen tarttunut pöly. Kierrä esisuodinta ja vedä se irti itsesi suuntaan ja poista hieno pöly sisältä. Irroita myös suodin ja taputa kaikki pöly pois. (Kuva 10)

Imurin tyhjentämisen jälkeen asenna osat kuvan 11 mukaisessa järjestgksessä. 1. Kiinnitä suodin huolellisesti. 2. Aseta esisuodin paikalleen. 3. Kierrä kapseli kiinni. VARO: • Suodattimen ja/tai esisuodattimen asentaminen on tehtävä huolellisesti, sillä moottoriin päässyt pöly aiheuttaa toimintahäiriöitä. Älä käytä rikkinäisiä suotimia. • Kierrä kapseli tiiviisti paikalleen. Tiukkaa varusteet (suutin jne) kiertäen samaan suuntaan kuin kapseliakin.

Käytön jälkeen (Kuva 12) Imuria ladattaessa tai varastoitaessa, ripusta imuri takana olevalla ripustimella koukkuun.

HUOLTO VARO: Varmistaudu aina ennen kaikkia koneelle suoritettavia töitä, että kone on pysäytetty ja akku irrotettu. Pyyhi puhdistuslaitteen ulkokuori silloin tällöin saippuaveteen kastetulla liinalla. Älä koskaan käytä bensiiniä, tinneriä tai muuta vastaavaa. Tällaisten aineiden käyttö voi aiheuttaa värien haalistumista ja murtumien syntymistä. Huuhtele suodatin saippuavedellä silloin tällöin. Älä koskaan pese suodatinta pesukoneessa. Kuivaa suodatin huolellisesti ennen sen käyttöä. Älä käytä öljyä, bensiiniä, tinneriä tai muuta vastaavaa itse puhdistuslaitteen puhdistamiseen. Tällaisten aineiden käyttö aiheuttaa värien haalistumista ja murtumien syntymistä. Laitteen käyttövarmuuden ja turvallisuuden vuoksi korjaukset ja muut huolto- ja säätötyöt saa suorittaa ainoastaan Makitan hyväksymä huoltopiste.

TAKUU Takaamme Makita-laitteet kunkin maan lakisääteisten määräysten mukaisesti. Takuu ei kata normaalista kulumisesta, ylikuormituksesta tai virheellisestä käsittelystä johtuvia vaurioita. Jos valittamisen aihetta ilmenee, pyydämme lähettämään purkamattoman laitteen yhdessä oheisen TAKUUTODISTUKSEN kanssa kauppiaallesi tai Makitan huoltokeskukseen.
