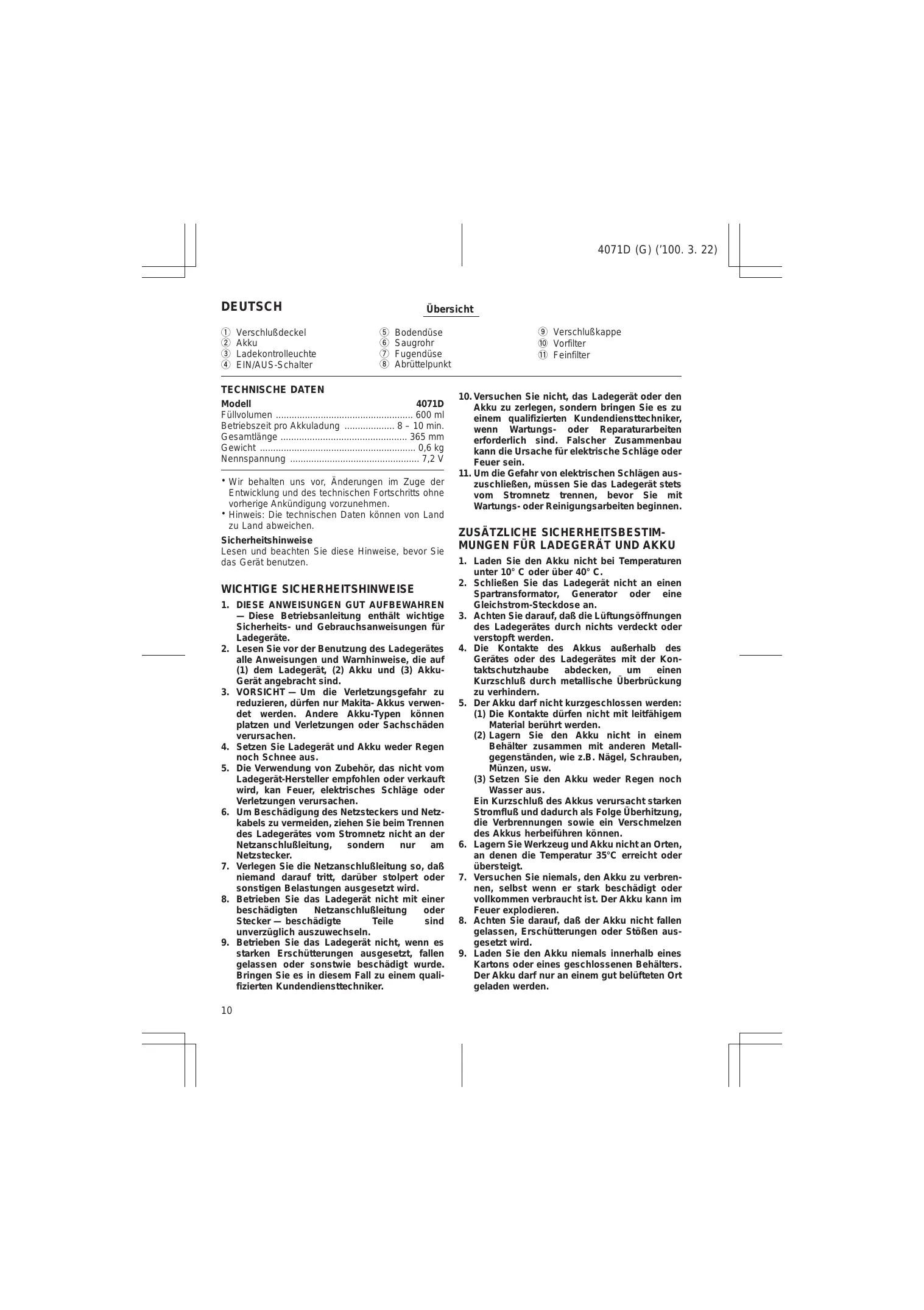

BEDIENUNGSANLEITUNG 4071D MAKITA

Verschlußdeckel Akku Ladekontrolleuchte EIN/AUS-Schalter

Bodendüse Saugrohr Fugendüse Abrüttelpunkt

TECHNISCHE DATEN Modell 4071D Füllvolumen 600 ml Betriebszeit pro Akkuladung 8 – 10 min. Gesamtlänge 365 mm Gewicht 0,6 kg Nennspannung 7,2 V • Wir behalten uns vor, Änderungen im Zuge der Entwicklung und des technischen Fortschritts ohne vorherige Ankündigung vorzunehmen. • Hinweis: Die technischen Daten können von Land zu Land abweichen. Sicherheitshinweise Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen.

WICHTIGE SICHERHEITSHINWEISE 1. DIESE ANWEISUNGEN GUT AUFBEWAHREN — Diese Betriebsanleitung enthält wichtige Sicherheits- und Gebrauchsanweisungen für Ladegeräte. 2. Lesen Sie vor der Benutzung des Ladegerätes alle Anweisungen und Warnhinweise, die auf (1) dem Ladegerät, (2) Akku und (3) AkkuGerät angebracht sind. 3. VORSICHT — Um die Verletzungsgefahr zu reduzieren, dürfen nur Makita- Akkus verwendet werden. Andere Akku-Typen können platzen und Verletzungen oder Sachschäden verursachen. 4. Setzen Sie Ladegerät und Akku weder Regen noch Schnee aus. 5. Die Verwendung von Zubehör, das nicht vom Ladegerät-Hersteller empfohlen oder verkauft wird, kan Feuer, elektrisches Schläge oder Verletzungen verursachen. 6. Um Beschädigung des Netzsteckers und Netzkabels zu vermeiden, ziehen Sie beim Trennen des Ladegerätes vom Stromnetz nicht an der Netzanschlußleitung, sondern nur am Netzstecker. 7. Verlegen Sie die Netzanschlußleitung so, daß niemand darauf tritt, darüber stolpert oder sonstigen Belastungen ausgesetzt wird. 8. Betrieben Sie das Ladegerät nicht mit einer beschädigten Netzanschlußleitung oder Stecker — beschädigte Teile sind unverzüglich auszuwechseln. 9. Betrieben Sie das Ladegerät nicht, wenn es starken Erschütterungen ausgesetzt, fallen gelassen oder sonstwie beschädigt wurde. Bringen Sie es in diesem Fall zu einem qualifizierten Kundendiensttechniker.

9 Verschlußkappe 0 Vorfilter q Feinfilter

10. Versuchen Sie nicht, das Ladegerät oder den Akku zu zerlegen, sondern bringen Sie es zu einem qualifizierten Kundendiensttechniker, wenn Wartungs- oder Reparaturarbeiten erforderlich sind. Falscher Zusammenbau kann die Ursache für elektrische Schläge oder Feuer sein. 11. Um die Gefahr von elektrischen Schlägen auszuschließen, müssen Sie das Ladegerät stets vom Stromnetz trennen, bevor Sie mit Wartungs- oder Reinigungsarbeiten beginnen.

ZUSÄTZLICHE SICHERHEITSBESTIMMUNGEN FÜR LADEGERÄT UND AKKU 1. Laden Sie den Akku nicht bei Temperaturen unter 10° C oder über 40° C. 2. Schließen Sie das Ladegerät nicht an einen Spartransformator, Generator oder eine Gleichstrom-Steckdose an. 3. Achten Sie darauf, daß die Lüftungsöffnungen des Ladegerätes durch nichts verdeckt oder verstopft werden. 4. Die Kontakte des Akkus außerhalb des Gerätes oder des Ladegerätes mit der Kontaktschutzhaube abdecken, um einen Kurzschluß durch metallische Überbrückung zu verhindern. 5. Der Akku darf nicht kurzgeschlossen werden: (1) Die Kontakte dürfen nicht mit leitfähigem Material berührt werden. (2) Lagern Sie den Akku nicht in einem Behälter zusammen mit anderen Metallgegenständen, wie z.B. Nägel, Schrauben, Münzen, usw. (3) Setzen Sie den Akku weder Regen noch Wasser aus. Ein Kurzschluß des Akkus verursacht starken Stromfluß und dadurch als Folge Überhitzung, die Verbrennungen sowie ein Verschmelzen des Akkus herbeiführen können. 6. Lagern Sie Werkzeug und Akku nicht an Orten, an denen die Temperatur 35°C erreicht oder übersteigt. 7. Versuchen Sie niemals, den Akku zu verbrennen, selbst wenn er stark beschädigt oder vollkommen verbraucht ist. Der Akku kann im Feuer explodieren. 8. Achten Sie darauf, daß der Akku nicht fallen gelassen, Erschütterungen oder Stößen ausgesetzt wird. 9. Laden Sie den Akku niemals innerhalb eines Kartons oder eines geschlossenen Behälters. Der Akku darf nur an einem gut belüfteten Ort geladen werden.

4071D (G) (’100. 3. 22)

Umweltschutz Das Gerät ist mit einem Nickel-Cadmium-Akku ausgerüstet. Um eine umweltgerechte Entsorgung zu gewährleisten, bitten wir Sie, folgende Punkte zu beachten: • Gemäß Europäischer Batterierichtlinie 91/157/EWG und nationaler Gesetzgebung (Batterieverordnung) muß der verbrauchte Akku bei einer öffentlichen Sammelstelle, bei Ihrem Makita Kundendienst oder Ihrem Fachhändler zum Recycling abgegeben werden. • Werfen Sie den verbrauchten Akku nicht in den Hausmüll, ins Feuer oder ins Wasser. (Nur für die Schweiz) • Ihr Beitrag zum Umweltschutz: Bringen Sie bitte die gebrauchte Batterie an eine offizielle Sammelstelle zurück.

ZUSÄTZLICHE SICHERHEITSBESTIMMUNGEN 1. Betrieben Sie das Gerät nicht in der Umgebung von gefährlichen und leicht entzündbaren Stoffen, wie z.B. Gasen, Benzin, Farben, Lösungsmitteln, Klebstoffen, etc. 2. Saugen Sie keine nassen Materialien auf. 3. Saugen Sie keine klebrigen Gegenstände auf. 4. Saugen Sie keine Nadeln, Reißnägel oder andere spitze Gegenstände auf. 5. Saugen Sie keine glimmenden Zigaretten o. ä. auf. 6. Falls das Gerät beim Saugen verstopft (Drehzahl der Turbine steigt), schalten Sie sofort ab und beheben die Störung. 7. Achten Sie darauf, daß keine Fremdkörper in die Gebläseöffnungen gelangen bzw. die Gebläseöffnungen verschlossen werden. 8. Das Gerät von Heizungen und anderen Wärmequellen entfernt halten. 9. Bei Wahrnehmung abnormaler Vorkommnisse Gerät sofort abschalten. 10. Vor und nach Gebrauch das Gerät auf Staubansammlung im Filterbereich kontrollieren und entleeren. Sollte mit einem gefüllten Staubbehälter weiter gesaugt werden, besteht Überlastungsgefahr des Motors. 11. Nach Benutzung das Gerät an einem trockenen Ort aufbewahren.

BEWAHREN SIE DIESE HINWEISE SORGFÄLTIG AUF.

BEDIENUNGSHINWEISE Ein- und Ausbau des Akkus (Abb. 1) • Schalten Sie vor dem Ein- bzw. Ausbau des Akkus immer das Gerät ab. • Um den Akku herauszunehmen, den Verschlußdeckel öffnen und den Akku aus dem Gerät ziehen. • Zum Einsetzen des Akkus die Erhebung am AkkuGehäuse in die Nut des Maschinengehäuses ausrichten und den Akku hineinschieben. Dann den Verschlußdeckel wieder schließen. Vergewissern Sie sich vor Inbetriebnahme des Geräts, daß der Verschlußdeckel fest geschlossen ist, um zu verhindern, daß der Akku herausfällt. • Beim Einsetzen des Akkus keine Gewalt anwenden. Der Akku muß leicht in das Gerät einzuführen sein, andernfalls überprüfen Sie die Position der Plusund Minusmarkierungen am Akku und Maschinengehäuse.

Laden (Abb. 2) 1. Schließen Sie das Ladegerät an eine Stromquelle an. 2. Setzen Sie den Akku so ein, daß sich Plus- und Minuspol auf der gleichen Seite wie die entsprechenden Markierungen am Ladegerät befinden. Führen Sie den Akku bis zum Anschlag in die Öffnung des Ladegerätes ein. 3. Sobald der Akku eingesetzt wird, blinkt die Ladekontrolllampe in Rot, und der Ladevorgang beginnt. 4. Wenn der Ladevorgang beendet ist, erlischt die Ladekontrolllampe. Die Ladezeit ist wie folgt: Akku 7000, 7100, 7120, 9000, 9100, 9100A, 9120: ca. 60 Minuten 5. Wird der Akku nach Abschluß des Ladevorgangs im Ladegerät belassen, schaltet das Ladegerät in den Erhaltungslademodus. 6. Nach dem Laden den Akku vom Ladegerät abnehmen und das Ladegerät von der Stromquelle trennen. Akku

VORSICHT: • Das Ladegerät ist ausschließlich zum Laden von Makita-Akkus vorgesehen. Verwenden Sie es auf keinen Fall für einen anderen Zweck oder zum Laden von Akkus anderer Fabrikate. • Wenn Sie einen neuen oder längere Zeit unbenutzten Akku laden, wird möglicherweise keine volle Ladung erzielt. Dies ist normal und stellt kein Anzeichen für eine Störung dar. Der Akku läßt sich vollkommen aufladen, nachdem er ein paarmal vollständig entladen und wieder aufgeladen worden ist.

4071D (G) (’100. 3. 21)

• Wenn Sie einen Akku laden, der von einer kurz zuvor benutzten Maschine abgenommen wurde, oder der längere Zeit direkter Sonnenbestrahlung oder Wärme ausgesetzt war, lassen Sie ihn erst abkühlen. Setzen Sie ihn dann wieder ein, und beginnen Sie erneut mit dem Ladevorgang. • Wenn Sie einen neuen oder längere Zeit unbenutzten Akku laden, erlischt die Ladekontrolllampe manchmal sofort. Nehmen Sie in diesem Fall den Akku ab, und setzen Sie ihn erneut ein. Falls die Ladekontrolllampe selbst nach mehrmaliger Wiederholung dieses Vorgangs innerhalb einer Minute erlischt, ist der Akku tot. Ersetzen Sie ihn durch einen neuen.

Drehen Sie die Verschlußkappe in Pfeilrichtung. (Abb. 9)

Wird der Akku im Ladegerät gelassen, um Selbstentladung nach einer vollen Ladung zu vermeiden, schaltet das Ladegerät auf den Erhaltungslademodus um, so daß der Akku frisch und voll geladen bleibt.

Tips zur Erhaltung der maximalen Akkulebensdauer 1. Laden Sie den Akku, bevor er vollkommen entladen ist. Schalten Sie stets die Maschine aus und laden Sie den Akku, wenn Sie ein Nachlassen der Maschineleistung bemerken. 2. Unterlassen Sie erneutes Laden eines voll geladenen Akkus. Überladen verkürzt die Lebensdauer des Akkus. 3. Laden Sie den Akku bei Raumtemperatur (10°C bis 40°C). Lassen Sie einen heißen Akku vor dem Laden abkühlen.

Schalterfunktion (Abb. 3) VORSICHT: Vor dem Betrieb überprüfen Sie den richtigen Sitz von Vor- und Feinfilter, um einen Defekt der Antriebseinheit durch eindringenden Schmutz zu vermeiden. Zum Einschalten den EIN-/AUS-Schalter drücken. Zum Ausschalten den Schalter loslassen.

Betrieb Bodendüse (Abb. 4) Zum Saugen von ebenen Flächen verwenden Sie die Bodendüse. Bodendüse und Saugrohr (Abb. 5) Zur Verwendung für Überkopfarbeiten bzw. zur Erhöhung der Reichweite verwenden Sie Bodendüse und Saugrohr. Das Verlängerungsrohr kann zwischen Bodendüse und Gerät montiert werden. Durch die Anordnung liegt der Schwerpunkt direkt beim Bedienenden. Fugendüse (Abb. 6) Die Fugendüse eignet sich für schwer zu saugende Materialien (z. B. Sand) und das Aussaugen von Ritzen. Fugendüse und Saugrohr (Abb. 7) Für schwer zugängliche bzw. höhergelegene Stellen können Sie das Saugrohr zwischen Fugendüse und Gerät montieren.

Nachlassende Saugkraft kann die Ursache eines verstopften Filters sein. Das Gerät nach oben halten und gegen den Abrüttelpunkt ca. 4-5 mal klopfen, um den Filter von Staubansammlung zu befreien. HINWEIS: Entleeren Sie das Gerät bei ersten Anzeichen von nachlassender Saugkraft und bevor die Füllgrenze des Gerätes erreicht wird.

Reinigen Halten Sie das Gerät mit der Ausgangsöffnung nach unten. Rütteln Sie den Filter ab, wie oben beschrieben. (Abb. 8)

Führen Sie diese Arbeit über einem Abfallbehälter o.ä. aus, um eventuell herausfallenden Schmutz direkt aufzusammeln. Leeren und säubern Sie die Verschlußkappe. Ziehen Sie den Vorfilter unter leichter Rechts/Linksdrehung ab und entfernen den Feinfilter. Beide Filter sorgfältig reinigen. (Abb. 10) Anschließend, wie in Abb. 11 gezeigt, in umgekehrter Reihenfolge zusammenbauen. 1. Feinfilter mentieren 2. Vorfilter einsetzen 3. Verschlußkappe aufschrauben ACHTUNG: • Achten Sie auf evtl. Beschädigungen und Risse der Filter. Fehlerhafte Filter oder falsche Montage der Filter können Schaden der Antriebseinheit verursachen. • Die Verschlußkappe etc. im Uhrzeigersinn festziehen, um ein Lösen während des Betriebs zu vermeiden.

Aufhängevorrichtung (Abb. 12) Bei Nichtgebrauch kann das Gerät wie gezeigt an der Öse unterhalb des Griffs aufgehängt werden.

4071D (G) (’100. 3. 21)

WARTUNG GARANTIE VORSICHT: Vor Arbeiten am Gerät vergewissern Sie sich, daß sich der Schalter in der ‘‘OFF’’- Position befindet und der Akku aus dem Gerät entfernt ist.

Für Makita-Elektrowerkzeuge gewähren wir Garantie gemäß den gesetzlichen/länderspezifischen Bestimmungen. Von der Garantie ausgeschlossen sind Schäden, die auf gebrauchsbedingten Verschleiß, Überlastung oder unsachgemäße Behandlung zurückzuführen sind. Bei Beanstandungen senden Sie bitte das unzerlegte Gerät zusammen mit dem beigefügten GARANTIESCHEIN an Ihren Händler oder die Makita-Kundendienstzentrale.

Die Gehäuseteile können bei Bedarf mit einem in milder Seifenlauge angefeuchteten weichen Tuch gereinigt werden. Benzin, Verdünnung oder lösemittelhaltige Produkte greifen die Oberfläche der Kunststoffteile an und können zu Verfärbung und Versprödung bzw. Rißbildung führen. Der Filter kann in Seifenlauge von Hand ausgewaschen werden — keinesfalls in der Waschmaschine. Nach dem Auswaschen den Filter vor weiterem Gebrauch unbedingt trocknen. Um die Sicherheit und Zuverlässigkeit des Gerätes zu gewährleisten, sollten Reparatur-, Wartungs- und Einstellarbeiten nur von durch Makita autorisierten Werkstätten oder Kundendienstzentren unter ausschließlicher Verwendung von Makita- Originalersatzteilen ausgeführt werden.
