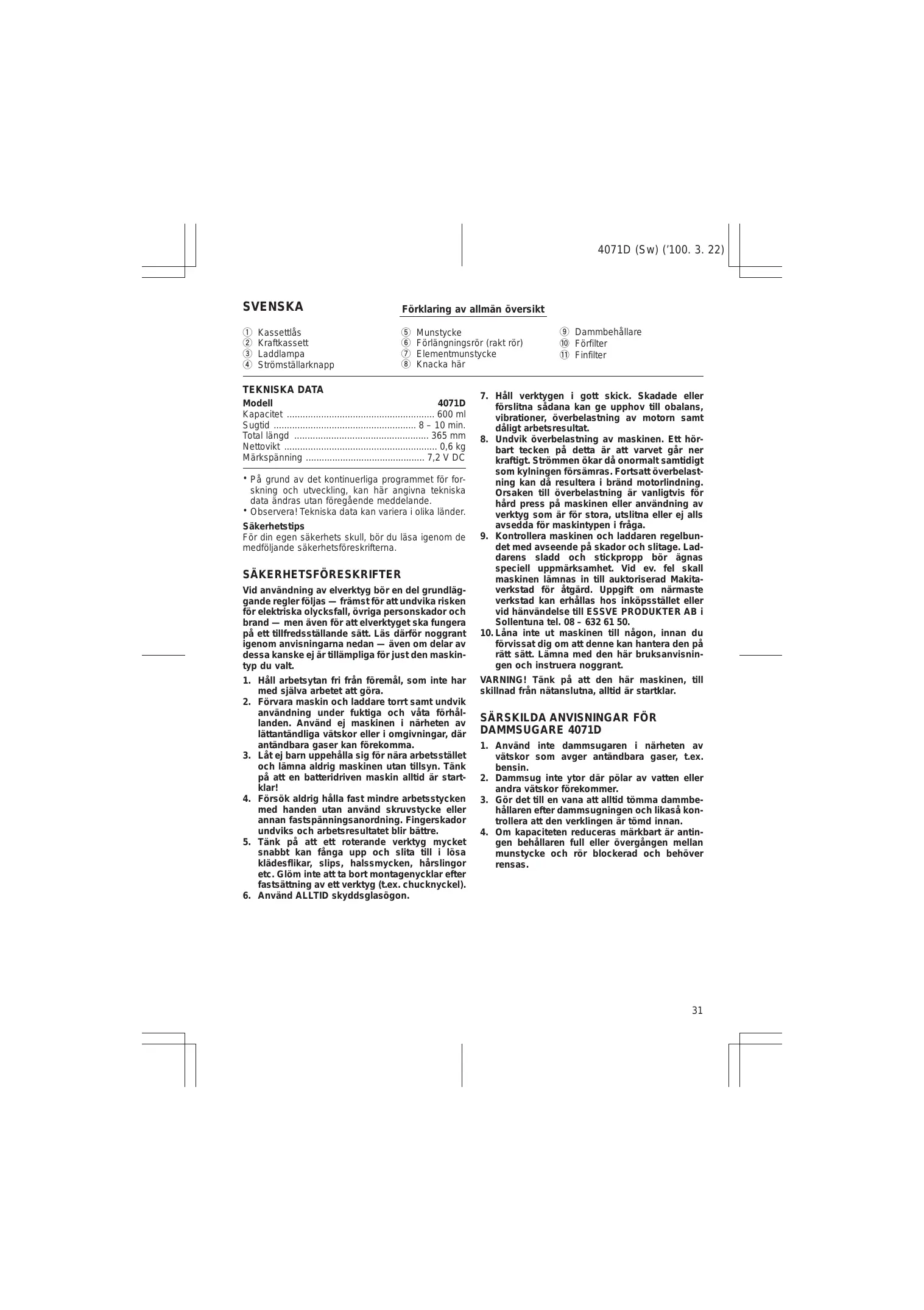

BRUKSANVISNING 4071D MAKITA

• Kassettlås Kraftkassett Laddlampa Strömställarknapp Munstycke Förlängningsrör (rakt rör) Elementmunstycke Knacka här TEKNISKA DATA Modell 4071D Kapacitet p. 600
• ml Sugtid p. 8
• – 10 min. Total längd p. 365
• mm Nettovikt p. 0
• ,6 kg Märkspänning ,2 V DC p. 7

• På grund av det kontinuerliga programmet för forskning och utveckling, kan här angivna tekniska data ändras utan föregående meddelande.
• Observera! Tekniska data kan variera i olika länder. Säkerhetstips För din egen säkerhets skull, bör du läsa igenom de medföljande säkerhetsföreskrifterna.

SÄKERHETSFÖRESKRIFTER

Vid användning av elverktyg bör en del grundläggande regler följas — främst för att undvika risken för elektriska olycksfall, övriga personskador och brand — men även för att elverktyget ska fungera på ett tillfredsställande sätt. Läs därför noggrant igenom anvisningarna nedan — även om delar av dessa kanske ej är tillämpliga för just den maskintyp du valt.

1. Håll arbetsytan fri från föremål, som inte har

med själva arbetet att göra.

2. Förvara maskin och laddare torrt samt undvik

användning under fuktiga och våta förhållanden. Använd ej maskinen i närheten av lättantändliga vätskor eller i omgivningar, där antändbara gaser kan förekomma.

3. Låt ej barn uppehålla sig för nära arbetsstället

och lämna aldrig maskinen utan tillsyn. Tänk på att en batteridriven maskin alltid är startklar!

4. Försök aldrig hålla fast mindre arbetsstycken

med handen utan använd skruvstycke eller annan fastspänningsanordning. Fingerskador undviks och arbetsresultatet blir bättre.

5. Tänk på att ett roterande verktyg mycket

snabbt kan fånga upp och slita till i lösa klädesflikar, slips, halssmycken, hårslingor etc. Glöm inte att ta bort montagenycklar efter fastsättning av ett verktyg (t.ex. chucknyckel).

6. Använd ALLTID skyddsglasögon.

9 Dammbehållare 0 Förfilter q Finfilter

7. Håll verktygen i gott skick. Skadade eller

förslitna sådana kan ge upphov till obalans, vibrationer, överbelastning av motorn samt dåligt arbetsresultat.

8. Undvik överbelastning av maskinen. Ett hörbart tecken på detta är att varvet går ner

kraftigt. Strömmen ökar då onormalt samtidigt som kylningen försämras. Fortsatt överbelastning kan då resultera i bränd motorlindning. Orsaken till överbelastning är vanligtvis för hård press på maskinen eller användning av verktyg som är för stora, utslitna eller ej alls avsedda för maskintypen i fråga. 9. Kontrollera maskinen och laddaren regelbundet med avseende på skador och slitage. Laddarens sladd och stickpropp bör ägnas speciell uppmärksamhet. Vid ev. fel skall maskinen lämnas in till auktoriserad Makitaverkstad för åtgärd. Uppgift om närmaste verkstad kan erhållas hos inköpsstället eller vid hänvändelse till ESSVE PRODUKTER AB i Sollentuna tel. 08 – 632 61 50.

10. Låna inte ut maskinen till någon, innan du

förvissat dig om att denne kan hantera den på rätt sätt. Lämna med den här bruksanvisningen och instruera noggrant. VARNING! Tänk på att den här maskinen, till skillnad från nätanslutna, alltid är startklar.

SÄRSKILDA ANVISNINGAR FÖR

1. Använd inte dammsugaren i närheten av

vätskor som avger antändbara gaser, t.ex. bensin.

2. Dammsug inte ytor där pölar av vatten eller

andra vätskor förekommer. 3. Gör det till en vana att alltid tömma dammbehållaren efter dammsugningen och likaså kontrollera att den verklingen är tömd innan.

4. Om kapaciteten reduceras märkbart är antingen behållaren full eller övergången mellan

munstycke och rör blockerad och behöver rensas.

KRAFTKASSETT OCH LADDARE

1. Laddaren är avsedd för Makitas kraftkassetter

7,2 Volt. Varken laddaren eller kraftkassetten får användas i kombinationer med liknande produkter av annat fabrikat.

2. Laddaren skall anslutas till 230 V nätspänning

(växelspänning). Anslutning får inte ske till motordrivet elverk eller spänningsomvandlare — även om dessa anges lämna 230 V växelspänning.

3. Laddning får ej ske vid temperaturer under 10°

4. Förvara ej maskinen med sin kraftkassett på

sådana ställen som har, eller kan tänkas uppnå en temperaturer uppemot 35° (inte så ovanligt i en bil en solig och het sommardag).

5. Vid laddning av fler än en kraftkassett måste

minst 15 minuter förflyta mellan varje laddning, så att elektronikkomponenterna i laddaren hinner svalna.

6. Ventilationsöppningarna i laddarens hölje får

ej blockeras. Observera att även bottenstycket har öppningar. 7. Kontaktblecken på kraftkassetten måste skyddas från metallföremål. Vid en ev. kortslutning kan mycket höga strömmar uppträda och dessa kan förstöra såväl laddare som kraftkassett och i värsta fall förorsaka brand. Lägg t.ex. aldrig kraftkassetten i en verktygsväska.

8. Förbrukad kraftkassett skall lämnas in till av

kommunen särskilt anvisat uppsamlingsställe för batterier eller skickas till auktoriserad Makita-verkstad. Anledningen till att kraftkassetterna skall tillvaratas under kontrollerade former är dels att battericellerna innehåller den miljöfarliga tungmetallen kadmium och dels att viss explosionsrisk föreligger vid förbränning. ANM. Vid leverans är kraftkassetten oladdad. Följ laddningsinstruktionerna längre fram i detta häfte. SPARA DESSA ANVISNINGAR. BRUKSANVISNING Laddning och hantering av kraftkassetten (Fig. 1)

• Uppladdning sker via någon av Makitas laddare med sekundärspänningen 7,2 Volt.
• Om kraftkassetten ej skall användas under en längre period, bör den förvaras svalt - laddad eller oladdad är betydelselöst. Om kassetten under en längre tid varit oladdad, kan det däremot inträffa att den ej förmår ta emot full laddning med en gång. Detta är dock normalt och full uppladdning är åter möjlig efter ett par fullständiga uppladdningar.
• Kontrollera och rengör kassettens kontaktbleck emellanåt.
• Försök inte tvinga in kassetten i maskinen. Den har troligen vänts fel om det går trögt.

Laddningsaggregat (Fig. 2)

1. Koppla batteriladdaren till strömkällan.

2. Sätt i batteripaketet så att plus- och minuskontakterna på batteripaketet är på samma sida som

respektive markeringar på batteriladdaren. Skjut in batteripaketet helt i laddningskammaren så att det vilar mot dess botten.

3. När batteripaketet sätts i kommer laddningslampan att börja blinka med rött ljus, och laddningen

4. När laddningen är avslutad slocknar laddningslampan. Laddningstiden är enligt följande:

Batteri 7000, 7100, 7120, 9000, 9100, 9100A, 9120; cirka 60 minuter

5. Om du låter batterikassetten sitta kvar i laddaren

efter att laddningen har avslutats, övergår laddaren till läget för ‘‘ströladdning (underhållsladdning)’’.

6. Ta bort batteriet från laddaren efter avslutad laddning, och dra ut laddarens kontakt ur strömkällans

uttag (nätuttaget). Batterityp Kapacitet (mAh) Antal celler

• Batteriladdaren är endast avsedd för uppladdning av Makitas batteripaket. Använd den aldrig för några andra ändamål eller för uppladdning av batteripaket av andra fabrikat.
• Vid uppladdning av ett helt nytt batteripaket, eller ett batteripaket som inte använts på länge, kan det hända att det inte går att ladda upp det helt. Detta är dock normalt, och tyder inte på något fel. När väl batteripaketet laddats ur helt och sedan laddats upp igen ett par gånger går det att ladda upp helt och hållet.
• När du laddar ett batteripaket från en maskin som nyss har använts, eller ett batteripaket som har legat på en plats som är utsatt för direkt solljus eller annan värme under en längre tid, bör du låta det få svalna först. Sätt sedan i det igen och försök ladda det på nytt.
• Det inträffar ibland att laddningslampan slocknar strax efter att laddningen har börjat, vid uppladdning av ett nytt batteri och batterier som inte har använts på länge. Ta bort batteriet om detta skulle inträffa, och sätt sedan i det igen. Om laddningslampan slocknar inom en minut även efter att denna procedur har upprepats några gånger betyder det att batteriet är dött. Byt ut det mot ett nytt. Ströladdning (underhållsladdning) Laddaren övergår till läget för ‘‘ströladdning (underhållsladdning)’’ om du lämnar kvar batteripaketet i laddaren, för att förhindra att batteriet laddas ur spontant efter en fulladdning, och batteripaketet kan därmed hållas fräscht och fulladdat. 4071D (Sw) (’100. 3. 21) Tips för att upprätthålla maximal livslängd för batteriet

1. Ladda upp batteripaketet innan det är fullständigt

urladdat. Avbryt alltid arbetet som du utför med maskinen, och ladda upp batteripaketet, när du märker att kraften i maskinen minskar.

2. Ladda aldrig ett fulladdat batteripaket.

Överladdning minskar batteriets livslängd.

3. Ladda batteripaketet i rumstemperatur vid 10°C –

40°C. Låt ett batteripaket, som har blivit varmt, svalna innan det laddas. Töm behållaren och rensa även utsidan av förfiltret. Ta sedan bort förfiltret och finfiltret och avlägsna allt kvarvarande damm. (Fig. 10) Montera slutligen ihop de olika delarna i den ordning, som fig. 11 visar. VARNING!

• Tryck in filterkorgen ordentligt, så att motor- och fläktsystem täcks helt. Kontrollera också att filtren ej har några skador. Anledningen är den, att motorn kan förstöras om damm sugs direkt in i denna.
• Dra fast behållaren HÅRT. I annat fall finns risk att den lossnar av vibrationer och smärre stötar. Strömställare (Fig. 3) Efter användning (Fig. 12) VARNING! Kontrollera innan start, att behållaren är tömd samt att båda filtren finns med och är rätt monterade. I bakre delen av handtagsdelen finns en praktisk hållare, med vilken dammsugaren kan hängas upp å t.ex. en vägg, när den inte används. Som framgår av bilden, är strömställaren placerad i dammsugarens handtag. UNDERHÅLL Rengöring (insug) Munstycke (Fig. 4) Montera munstycket direkt till dammsugaren vid användning på bord, bänkar, stolar och andra högt belägna ytor. Munstycke + förlängningsrör (rakt rör) (Fig. 5) Förlängningsröret (rakt rör) monteras mellan munstycket och dammsugaren. Denna placering gör att dammsugarens vikt kommer nära din hand. Detta är speciellt praktiskt vid rengöring ovanför huvudhöjd och då det är viktigt att kunna nå in i trånga utrymmen. Elementmunstycke (Fig. 6) Använd elementmunstycket vid rengöring i hörnor eller springor på en bil eller en möbel. Sand och andra tyngre partiklar sugs enkelt upp. Elementmunstycke + förlängningsrör (rakt rör) (Fig. 7) Du kan använda förlängningsröret (rakt rör) i trånga utrymmen där dammsugaren är för stor för att komma åt, och på höga ställen som är svåra att nå. Grovrensning av filter Om man märker att sugkapaciteten sjunker något, kan man vända dammsugaren (insugsdelen rakt upp) och därefter knacka några gånger på utsidan av behållaren. På så vis faller dammtussar etc. bort från själva filtret och normal sugkapacitet återställs. Tömmning av dammbehållaren Knacka först några gånger på behållaren på samma sätt som beskrevs i föregånde avsnitt, så underlättas tömmningen. (Fig. 8) VARNING! Tillse alltid att maskinen är frånkopplad och att batteriet tagits ur maskinen innan Du utför arbete på denna. Torka då och då av dammsugarens utsida (hölje) med en tygduk fuktad i en tvållösning. Använd aldrig bensin, thinner eller liknande, eftersom missfärgning eller sprickor kan uppstå. Skölj ur filtret i en tvållösning ibland. Tvätta aldrig filtret i en tvättmaskin. Torka filtret ordentligt innan du använder det. Använd inte olja, bensin, thinner eller liknande för att rengöra dammsugaren. Missfärgning eller sprickor kan uppstå. För att bibehålla produktens säkerhet och tillförlitlighet, bör alltid reparationer, underhållsservice och justeringar utföras av auktoriserad Makita serviceverkstad. GARANTI Vi ger garantier för MAKITA’s maskiner enligt lagstadgade föreskrifter i olika länder. Skador och felaktigheter som kan hänföras till normal förslitning, överbelastning och felaktig hantering omfattas ej av denna garanti. Vid reklamation skall du sända in hela maskinen, icke isärtagen, tillsammans med det bifogade GARANTIBEVISET (och kvitto/faktura), till din återförsäljare eller till en auktoriserad MAKITA serviceverkstad. Vänd dammsugaren så att insugningsöppningen kommer rakt nedåt och ta sedan bort behållaren genom att vrida den åt samma håll som pilen på bilden visar. Huvuddelen av innehållet ligger i behållaren så var försiktig och tippa den ej alltför mycket. (Fig. 9)
