GEBRUIKSAANWIJZING 6705DW MAKITA

Snoerloze schroevendraaier

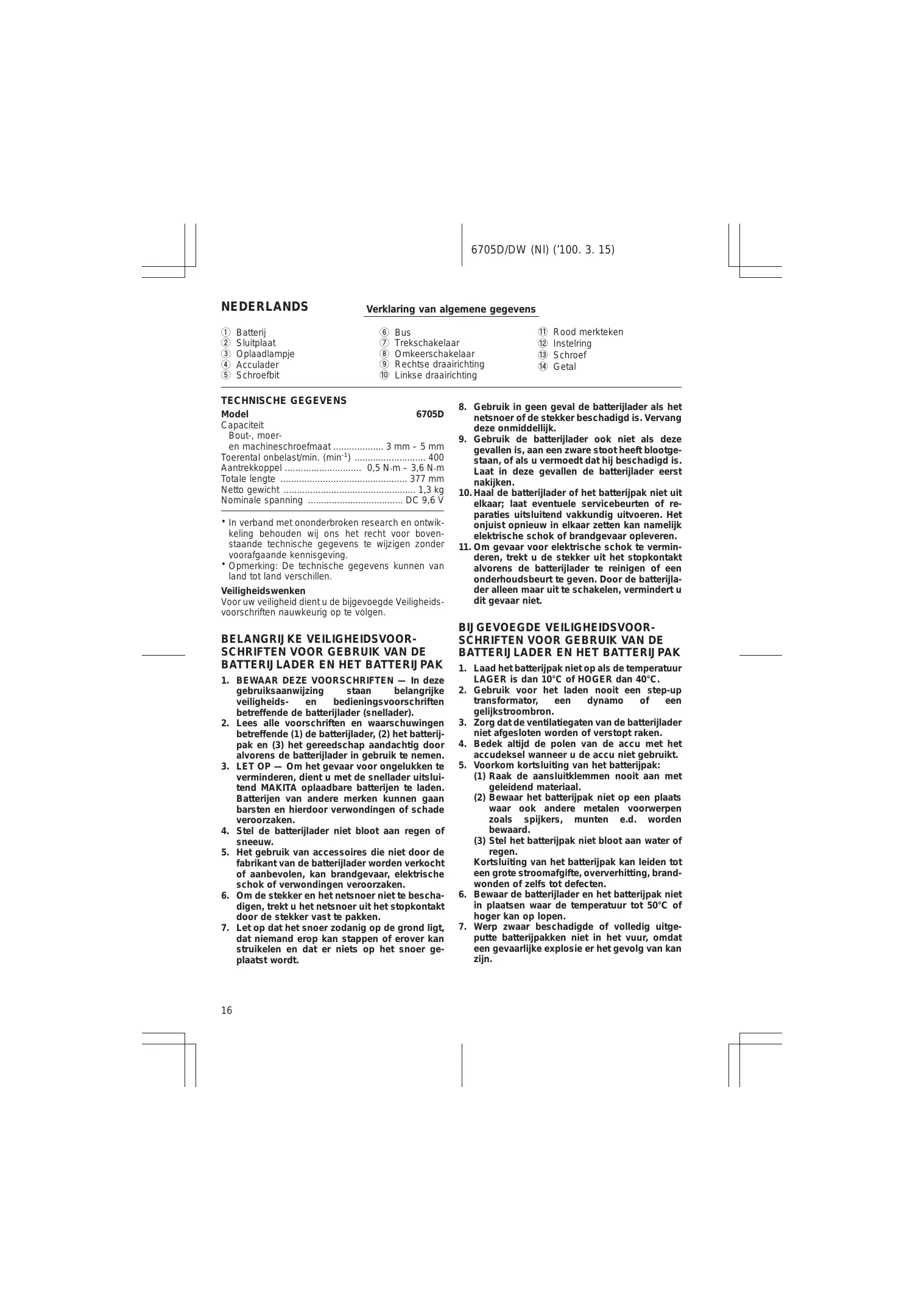

NEDERLANDS 1 2 3 4 5

Batterij Sluitplaat Oplaadlampje Acculader Schroefbit

Verklaring van algemene gegevens 6 7 8 9 0

Bus Trekschakelaar Omkeerschakelaar Rechtse draairichting Linkse draairichting

TECHNISCHE GEGEVENS Model 6705D Capaciteit Bout-, moeren machineschroefmaat 3 mm – 5 mm Toerental onbelast/min. (min-1) 400 Aantrekkoppel 0,5 N.m – 3,6 N.m Totale lengte 377 mm Netto gewicht 1,3 kg Nominale spanning DC 9,6 V • In verband met ononderbroken research en ontwikkeling behouden wij ons het recht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisgeving. • Opmerking: De technische gegevens kunnen van land tot land verschillen. Veiligheidswenken Voor uw veiligheid dient u de bijgevoegde Veiligheidsvoorschriften nauwkeurig op te volgen.

BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN VOOR GEBRUIK VAN DE BATTERIJLADER EN HET BATTERIJPAK 1. BEWAAR DEZE VOORSCHRIFTEN — In deze gebruiksaanwijzing staan belangrijke veiligheidsen bedieningsvoorschriften betreffende de batterijlader (snellader). 2. Lees alle voorschriften en waarschuwingen betreffende (1) de batterijlader, (2) het batterijpak en (3) het gereedschap aandachtig door alvorens de batterijlader in gebruik te nemen. 3. LET OP — Om het gevaar voor ongelukken te verminderen, dient u met de snellader uitsluitend MAKITA oplaadbare batterijen te laden. Batterijen van andere merken kunnen gaan barsten en hierdoor verwondingen of schade veroorzaken. 4. Stel de batterijlader niet bloot aan regen of sneeuw. 5. Het gebruik van accessoires die niet door de fabrikant van de batterijlader worden verkocht of aanbevolen, kan brandgevaar, elektrische schok of verwondingen veroorzaken. 6. Om de stekker en het netsnoer niet te beschadigen, trekt u het netsnoer uit het stopkontakt door de stekker vast te pakken. 7. Let op dat het snoer zodanig op de grond ligt, dat niemand erop kan stappen of erover kan struikelen en dat er niets op het snoer geplaatst wordt.

Rood merkteken Instelring Schroef Getal

8. Gebruik in geen geval de batterijlader als het netsnoer of de stekker beschadigd is. Vervang deze onmiddellijk. 9. Gebruik de batterijlader ook niet als deze gevallen is, aan een zware stoot heeft blootgestaan, of als u vermoedt dat hij beschadigd is. Laat in deze gevallen de batterijlader eerst nakijken. 10. Haal de batterijlader of het batterijpak niet uit elkaar; laat eventuele servicebeurten of reparaties uitsluitend vakkundig uitvoeren. Het onjuist opnieuw in elkaar zetten kan namelijk elektrische schok of brandgevaar opleveren. 11. Om gevaar voor elektrische schok te verminderen, trekt u de stekker uit het stopkontakt alvorens de batterijlader te reinigen of een onderhoudsbeurt te geven. Door de batterijlader alleen maar uit te schakelen, vermindert u dit gevaar niet.

BIJGEVOEGDE VEILIGHEIDSVOORSCHRIFTEN VOOR GEBRUIK VAN DE BATTERIJLADER EN HET BATTERIJPAK 1. Laad het batterijpak niet op als de temperatuur LAGER is dan 10°C of HOGER dan 40°C. 2. Gebruik voor het laden nooit een step-up transformator, een dynamo of een gelijkstroombron. 3. Zorg dat de ventilatiegaten van de batterijlader niet afgesloten worden of verstopt raken. 4. Bedek altijd de polen van de accu met het accudeksel wanneer u de accu niet gebruikt. 5. Voorkom kortsluiting van het batterijpak: (1) Raak de aansluitklemmen nooit aan met geleidend materiaal. (2) Bewaar het batterijpak niet op een plaats waar ook andere metalen voorwerpen zoals spijkers, munten e.d. worden bewaard. (3) Stel het batterijpak niet bloot aan water of regen. Kortsluiting van het batterijpak kan leiden tot een grote stroomafgifte, oververhitting, brandwonden of zelfs tot defecten. 6. Bewaar de batterijlader en het batterijpak niet in plaatsen waar de temperatuur tot 50°C of hoger kan op lopen. 7. Werp zwaar beschadigde of volledig uitgeputte batterijpakken niet in het vuur, omdat een gevaarlijke explosie er het gevolg van kan zijn.

6705D/DW (Nl) (’100. 3. 27)

8. Wees voorzichtig dat u het batterijpak niet laat vallen en het niet aan schokken of stoten blootstelt. 9. Laad het batterijpak niet op in een kist, een container e.d. Om het batterijpak op te laden, dient u dit in een goed geventileerde ruimte te plaatsen.

BIJGEVOEGDE VEILIGHEIDSVOORSCHRIFTEN VOOR DE MACHINE 1. Wees op uw hoede. Dit gereedschap is altijd gereed voor gebruik, aangezien het niet op een stopkontakt hoeft te worden aangesloten. 2. Zorg ervoor dat u stevig staat op een vaste ondergrond. Bij gebruik van het gereedschap op een hoge plaats dient u ervoor te zorgen dat niemand beneden u aanwezig is. 3. Houd het gereedschap stevig vast. 4. Houd uw handen uit de buurt van de draaiende delen. 5. Bij inschroeven in muren, vloeren en dergelijke bestaat het gevaar dat u onder spanning staande elektrische kabels tegenkomt. RAAK DERHALVE DE METALEN DELEN VAN HET GEREEDSCHAP NIET AAN! Houd het gereedschap uitsluitend vast bij de geisoleer- de handgreep ter vermijding van elektrische schok in het geval dat het gereedschap in aanraking komt met een onder spanning staande kabel.

BEWAAR DEZE VOORSCHRIFTEN. BEDIENINGSVOORSCHRIFTEN Plaatsen en uithalen van batterij (Fig. 1) • Schakel de machine altijd uit voordat een batterij geplaatst of verwijdert wordt. • Om het batterijpak te verwijderen, trek eerst de sluitplaat uit het gereedschap, pak dan het batterijpak aan beide zijden vast en verwijder het uit het gereedschap. • Voor het plaatsen van de batterijpak zorgt u ervoor dat de rug op de batterijpak in de groef van het batterijkompartiment komt, waarna u de batterijpak naar binnen schuift. Klap alvorens het gereedschap te gebruiken de stelplaat oftewel deksel weer dicht, kontroleer of de stelplaat goed vast geklemd zit en niet gemakkelijk opengaat. • Als het batterijpak moeilijk in de houder komt, probeer het dan niet met geweld in te duwen. Indien het batterijpak er niet gemakkelijk ingaat, dan houdt u het verkeerd.

Opladen (Fig. 2) 1. Sluit de oplader aan op een stopcontact. 2. Plaats de batterij in de oplader zodat de plus en min klemmen van de batterij overeenkomen met de plus en min markeringen op de oplader. Schuif de batterij zo ver mogelijk in de opening, zodat deze op de bodem van de laderopening rust. 3. Eens de batterij erin zit, zal het oplaadlampje rood knipperen en zal het opladen beginnen. 4. Nadat het opladen is voltooid, zal het oplaadlampje uitgaan. De oplaadtijd is als volgt: Batterij 9100 en 9100A: ca. 60 minuten 5. Indien u de batterij in de oplader laat zitten nadat het opladen is voltooid, zal de oplader overschakelen naar de ‘‘bijladen (handhaven van de lading)’’ stand. 6. Verwijder de batterij van de oplader en trek de stekker van de oplader uit het stopcontact nadat het opladen is voltooid. Accu-model 9100

Capaciteit (mAh) 1 300

LET OP: • De oplader is uitsluitend bestemd voor het laden van Makita batterijen. Gebruik deze nooit voor andere doeleinden of voor het laden van batterijen van andere fabrikanten. • Een nieuwe batterij of een batterij die gedurende lange tijd niet werd gebruikt, kan soms niet volledig worden geladen. Dit is normaal en wijst niet op een defect. Nadat de batterij een paar keer volledig is ontladen en herladen, kunt u deze weer volledig laden. • Wanneer u de batterij van een zojuist gebruikt gereedschap wilt laden, of een batterij die voor langere tijd aan direct zonlicht of hitte werd blootgesteld, moet u deze eerst laten afkoelen. Steek daarna de batterij erin en laad hem op. • Bij het laden van een nieuwe batterij of een batterij die gedurende lange tijd niet werd gebruikt, gebeurt het soms dat het oplaadlampje na korte tijd uitgaat. Neem in zo’n geval de batterij eruit en steek deze weer erin. Indien het oplaadlampje binnen één minuut uitgaat zelfs nadat deze procedure een paar malen werd herhaald, is de batterij versleten. Vervang deze door een nieuwe.

Bijladen (Handhaven van de lading) Wanneer u een volledig opgeladen batterij in de oplader laat zitten om spontaan ontladen te voorkomen, zal de oplader overschakelen naar de ‘‘Bijladen (Handhaven van de lading)’’ stand waardoor de batterij vers en in volledig opgeladen toestand wordt gehouden.

6705D/DW (Nl) (’100. 3. 17)

Wenken om een maximale levensduur van de batterij te handhaven 1. Laad de batterij op alvorens deze volledig is ontladen. Stop het gebruik van het gereedschap en laad de batterij op telkens wanneer u vaststelt dat het vermogen van het gereedschap verminderd is. 2. Laad een volledig opgeladen batterij nooit opnieuw op. Wanneer u de batterij te veel oplaadt, zal deze minder lang meegaan. 3. Laad de batterij op bij een kamertemperatuur tussen 10°C en 40°C. Laat een warme batterij afkoelen alvorens deze op te laden.

Aanbrengen of verwijderen van de schroefbit (Fig. 3 en 4) Belangrijk: Controleer altijd of de machine is uitgeschakeld en het batterijpak is verwijderd, alvorens de schroefbit aan te brengen of te verwijderen. Gebruik alleen de schroefbit of schroefdop die in Fig. 3 is afgebeeld. Gebruik geen andere schroefbit of schroefdop. Om de schroefbit aan te brengen, trek de bus in de richting van de pijl en steek dan de schroefbit zo ver mogelijk erin. Laat daarna de bus los om de schroefbit vast te zetten. Om de schroefbit/dop te verwijderen, trek de bus in de richting van de pijl en trek dan de schroefbit/dop eruit.

Werking van de schakelaar (Fig. 5) LET OP: Alvorens het batterijpak in het gereedschap te plaatsen, kontroleert u altijd eerst even of de trekschakelaar behoorlijk funktioneert en bij het loslaten naar de ‘‘OFF’’ positie terugkeert. Om het gereedschap te starten hoeft u de trekschakelaar slechts in te drukken en deze los te laten om het gereedschap te stoppen.

Werking van de omkeerschakelaar (Fig. 5) LET OP: • Kontroleer altijd de draairichting alvorens het gereedschap te gebruiken. • Zet de omkeerschakelaar alleen in de andere stand, nadat het gereedschap volledig tot stilstand is gekomen. Indien u dit nalaat kan het gereedschap zware beschadiging oplopen. Dit gereedschap is voorzien van een omkeerschakelaar voor het veranderen van de draairichting. Druk de omkeerschakelaar naar boven voor een rechtse en naar beneden voor een linkse draairichting.

Beveiliging tegen overbelasting De beveiliging tegen overbelasting slaat automatisch af om het circuit te verbreken telkens wanneer zwaar werk voor lange tijd wordt voortgezet. Wacht 20 – 30 sekonden alvorens het werk te hervatten.

Instellen van het aandraaimoment (Fig. 6) Het aandraaimoment kan worden ingesteld op een willekeurige waarde tussen ongeveer 5 kg.cm en 37 kg.cm. Om in te stellen, de twee schroeven losdraaien en de instelring verdraaien. Draai daarna de twee schroeven aan om de instelring vast te zetten. Raadpleeg de onderstaande tabel voor de verhouding tussen de getallen op de instelring en de aandraaimomenten. Getallen op de instelring 1 2 3 4 5

Overeenkomstig aandraaimoment 5 kg.cm 10 kg.cm 18 kg.cm 27 kg.cm 37 kg.cm

(Voorbeeld) Om een aandraaimoment van 10 kg.cm te krijgen, dient het getal 2 vlak tegenover het rode merkteken te liggen. OPMERKING: • Trek na het instellen van het aandraaimoment altijd de twee schroeven aan om de instelring vast te zetten. • Het juiste aandraaimoment hangt af van het soort schroeven, het soort materiaal waarin u de schroeven vastdraait, enz. Neem altijd een proef voor het vaststellen van het juiste aandraaimoment, alvorens met het eigenlijke werk te beginnen.

Bediening Het juiste aandraaimoment hangt af van het soort of de afmeting van de schroef, het soort materiaal dat u wilt bevestigen, de conditie van de schroefdraad, enz. Alvorens met het eigenlijke werk te beginnen, moet u daarom altijd een proef nemen om het juiste aandraaimoment te kunnen bepalen. Zodra de schroef vastzit, zal de koppeling worden losgegooid en zal de motor automatisch stoppen. Laat de trekschakelaar los. OPMERKING: • Zorg ervoor dat de schroefbit recht in de schroefkop zit, aangezien de schroef en/of bit anders beschadigd kunnen raken. • Indien de motor niet start zelfs wanneer u de trekschakelaar indrukt, dient u de trekschakelaar los te laten. Draai de huls een beetje met uw vingers en druk daarna de trekschakelaar weer in.

6705D/DW (Nl) (’100. 3. 15)

ONDERHOUD GARANTIE LET OP: Controleer altijd of het gereedschap is uitgeschakeld en de accu is losgekoppeld vooraleer onderhoud uit te voeren aan de machine.

Wij garanderen dat Makita machines voldoen aan de wettelijke voorschriften van uw land. Uitgesloten van garantie zijn beschadigingen veroorzaakt door normale slijtage, overbelasting of misbruik. In geval van klachten wordt u verzocht de machine, ongedemonteerd, op te sturen naar uw handelaar of Makita service centrum, samen met het bijgesloten GARANTIEBEWIJS.

Opdat het gereedschap veilig en betrouwbaar blijft, dienen alle reparaties, onderhoud of afstellingen te worden uitgevoerd bij een erkend Makita service centrum.

NL ACCESSOIRES LET OP: Deze accessoires of hulpstukken zijn aanbevolen voor gebruik met uw Makita gereedschap dat in deze gebruiksaanwijzing is beschreven. Het gebruik van andere accessoires of hulpstukken kan gevaar voor persoonlijke verwondingen opleveren. De accessoires of hulpstukken dienen alleen op de juiste en voorgeschreven manier te worden gebruikt.
