Producttype	Rotatielaser
Merk	MAKITA
Model	SKR301
Afmetingen (L x B x H)	15 x 16 x 17 cm
Gewicht	1.3 kg
Voeding	2 alkalinebatterijen LR20 type D of oplaadbare batterijen
Autonomie	40 uur met oplaadbare batterijen / 160 uur met alkalinebatterijen
Laadtijd	15 uur
Nauwkeurigheid	+/- 0,010% (+/- 10 mm op 100 m)
Maximaal bereik met detector	Meer dan 300 m diameter
Nivelleringsbereik	+/- 8%
Scanhoek	3° tot 34°
Laseremissie	Diode 635 nm, Klasse II (Europa, max 1 mW) / Klasse IIIR (VS, max 2 mW)
Rotatiesnelheid	0, 90, 150, 300, 450, 600 tr/min
Beschermingsgraad	IP65 (regen en stof)
Visualisatiemodi	Laserpunt, lijn, scannen, roterend, rechte hoek
Zelfnivellering	Automatisch in horizontale en verticale vlakken
Tilt-functie	Ja (automatische niveauregeling na kalibratie)
Handmatige helling	Ja op X- en Y-assen
Afstandsbediening	Ja, bereik tot 30 m
Detectiecel	Ja, bereik 150 m, fijne nauwkeurigheid +/- 1 mm / standaard +/- 2,5 mm
Instelbare haaksheid	Ja (van rechts naar links)
Onderhoud	Reinig de lenzen met een zachte doek en glasreiniger; laad de batterijen regelmatig op; bewaar op een droge plaats tussen -20°C en 80°C
Garantie	1 jaar tegen fabricagefouten

Veelgestelde vragen - SKR301 MAKITA

Hoe zet ik de SKR301 aan?

Druk op de Aan/Uit-knop (24). De laser voert een zelftest uit, de straal knippert en nivelleert zichzelf automatisch. Zodra het zelfnivelleren is voltooid, begint de kop te draaien.

Hoe gebruik ik de scanmodus?

Draai de kopkap (12) in de Punt-modus. Druk tegelijkertijd op de toetsen (14) en (17) om het scannen te activeren. Gebruik (14) of (15) om het vlak naar rechts of links te verplaatsen, en (17) of (18) om de hoek aan te passen (3° tot 34°). Om uit te schakelen, druk opnieuw op (14) en (17).

Hoe kalibreer ik het laserniveau?

Zet het apparaat in de Instel-modus door de laser uit te schakelen en vervolgens tegelijkertijd op de toetsen Auto/Man (20) en Aan/Uit (24) te drukken. Laat eerst (24) los, dan (20). Gebruik de toetsen (16) en (17) om het laserpunt op de referentiemarkeringen af te stellen. Sla op door op (14) te drukken.

Hoe vervang ik de batterijen?

Draai de batterijhouder aan de onderkant van het apparaat los met een sleutel. Haal de houder eruit, plaats twee alkalinebatterijen LR20 met de juiste polariteit, en plaats de houder terug en draai vast. Vervang altijd beide batterijen tegelijk.

Hoe lang gaat de oplaadbare batterij mee?

De oplaadbare batterij biedt een autonomie van ongeveer 40 uur. Zorg ervoor dat u vóór het eerste gebruik een volledige laadtijd van 15 uur uitvoert en laad op na volledige ontlading om de levensduur te verlengen.

Wat is het bereik van de laser?

De laser heeft een bereik van meer dan 300 meter diameter bij gebruik met de detectiecel. Zonder cel hangt de zichtbaarheid af van de lichtomstandigheden en de rotatiesnelheid.

Hoe pas ik de rotatiesnelheid aan?

Houd de toets (14) ingedrukt om de snelheid naar rechts te verhogen, of (15) om naar links te verlagen. Beschikbare snelheden: 0, 90, 150, 300, 450 en 600 tr/min. Voor een nauwkeurige afstelling, druk kort op de omgekeerde toets om de rotatie te stoppen.

Wat te doen als het tilt-lampje gaat branden?

Als het tilt-lampje (22) continu blijft branden, betekent dit dat de laser is verplaatst of gestoten. Schakel het apparaat uit, wacht 5 seconden, schakel het weer in en controleer de automatische nivellering. De tilt werkt alleen in de Auto-modus en na 30 seconden initiële kalibratie.

Hoe gebruik ik de detectiecel?

Schakel de cel in met de Aan/Uit-knop. Kies de nauwkeurigheidsmodus (fijn ±1 mm of standaard ±2,5 mm) en het geluidsniveau. Draai het detectievenster naar de laserstraal en verplaats de cel volgens de pijlen op het LCD-scherm totdat u een horizontale lijn krijgt, wat het niveau aangeeft.

Hoe reinig ik de lenzen van de laser?

Reinig de lenzen (laseruitgangen) met een zachte doek en glasreiniger. Vermijd agressieve oplosmiddelen. Houd de lenzen schoon om de nauwkeurigheid van de straal te garanderen.

GEBRUIKSAANWIJZING SKR301 MAKITA

AUTOMATISCHE LASER Gebruiksaanwijzing

Inhoudsopgave

1. Algemene informatie 97

1.1 Omschrijving
1.2 Technische kenmerken
1.3 Overzicht
1.4 Overzicht toetsenbord

2.Bedieningsinstructies 99

2.1 Toets Auto/Man
2.2 Toets Kantelen
2.3 Horizontale instelling
2.4 Verticale instelling
2.5 Tweevlakmeting
2.6 Draaiselheid
2.7 Gebruik van de krijtlijn
2.8 Gebruk scanner
2.9 Manuele hellingsgraad
3.0 Stroom

3. SKR301 controlleren en instellen 104

4. Onderhoud en behandeling 107

5.Garantie 107

6. Toebehoren 108

6.1 Detector
6.2 Afstandsbediening
6.3 Steunen
6.4 Andere toebehoren

Hoewel de SKR301 bijzonder gemakkelijk te gebruiken is, adviseren we dat u deze handleiding grondig doorneemt voor u de laser begint te gebruiken.

1. Algemene informatie

1.1 Omschrijving

De SKR301 is een automatische, zichbare laser die kan worden gebrukt voor het waterpas stellen, verticaal en horizontaal uithijnen en uitvoeren van tweevlakmetingen. Het toestel is bijzonder praktisch bij het ophangen van valse plafonds, het leggen van vloeren, hetplaatsen van wanden en allerhande buitenactiviteiten.

De SKR301-laser beschikt over de volgende geavanceerde functies:

• Automatische nivellering in horizontale en in verticale modus.
• Keuze van de laserstralen: draaiend vlak, scanning, krijtlijn, enkel punt of constante tweevlakmeting.
  Eenvoudig elektronisch te ijken.
• Tweevlakbeeld, links en rechts bij te stellen.

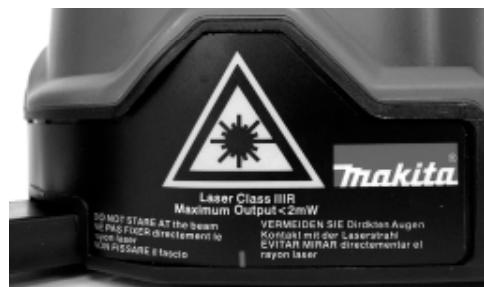

Opgelet: de SKR301 is een laserproduct van klasse II of IIR (versie US) en werk ontworpen overeenkomstig de internationale verligheidsregels IEC285. Hoewel het laservermogen Niet hoger is dan 1 mW in klasse II en 2mW in klasse lIIa,要去en de volgende

veiligheidsrichtlijnen worden nageleefd:

Nietrechtstreeks in de laserstraal kijken

Aanbevolen gebruik (diameter)	300 m met detector
Nauwkeurigheid waterpas	0,010 % +/- 10 mm op 100 m
Waterpasbereik	+/- 8 %
Scanhoek	van 3° tot 34°
Laserdiode	max. 635 nm
Europese versie	1 mW, classe II
US-versie	2 mW, classe IIIR
Voeding	2 alkalinebatterijen (LR20 of D) of herlaadbare accu's
Laadtijd	15 eer
Autonomie	40 eer met herlaadbare accu's 160 eer met alkalinebatterijen
Afmetingen en gewicht	15 x 16 x 17 cm 1,3 kg
Rotatiesnelheid	0 - 90 - 150 - 300 - 450 - 600 omw./min.
Weersbestendigheid	regen- en stofdicht (IP65)

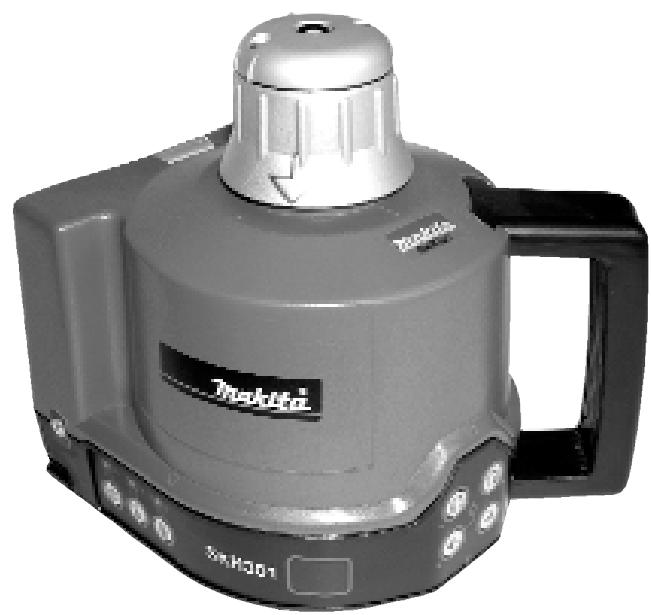

1.3 Overzicht

1. Draaikop
2. Vertical of tweevlak laserstraal
3. Laserpunt
4. Krijtlijn
5. Pijl
6. 90^ index
7. Neerklapbare voet voor verticale instelling
8. Klemvoet voor horizontale instelling
9. Batterijen
10. Stekker voor batterijlader
11. Montageschroef 5/8
12. Bovenkap

1.4 Overzicht toetsenbord

1. Instelling en contrôle draaisnelheid links / Registratie ijkingsgegevens
2. Instelling en contrôle draaisnelheid rechts / Wijziging ij Kingsas
3. Verplaatsing herkenningspunt tweevlak maar rechts / Verplaatsing laserstraal olaag
4. Verplaatsing herkenningspunt tweevlak maar links / Verplaatsing laserstraal omhoog
5. Ontvangstoog voor afstandsbedietening
6. LED manuele modus / lijingsindicator Z-as
7. Manuel / Automatisch
8. Verklikkerlampje H.l./ Ijkingsindicator Yas
9. H.I.-alarm (Tilt)
10. Waarschuwingslampiejige lage batterij / Ijkingsindicator X-as
11. Aan/UiT

De schuingedrukte functies haben betrekking op de aanduidingen en toetsen in de ijkingsmodus.

2. Gebruik van uw SKR301-laser

U vindt een overzicht van de laserfuncties en de toetsnbordfuncties aan de binnenzijde van de kaft.

Wanner u de laser aanzet, voert deze een zelftest uit. De laserstraal knippert terwijl de laser zichzelf niveleert. Zodra hij waterpas staat, begint de kop te draaien.

2.1 Toets Auto/Man (20)

• Auto: automatische nivellering

Standaardmodus wanner de laser worden geschakeld
Man: manueel gebruik

De SKR301-laser staat altijd in automatisch selbstvelleringsmodus (Auto) wonneer deze worden insgeschakeld. Zodra het toestel zichzelf hebft genivelleerd, begint de laserkop te draaien.

U kunt kiezen voor een constante draaibeweging door de manuele modus in te stellen. Op deze manier draait de laserstraal ook wanner het toestel Niet waterpas staat (noodzakelijk wanner het toestel op een hellend vlak moet worden gebruikt).

Uit veiligeidsoverwegingen knippert een rood lampje boven de knop Auto/Man om de gebruiker te wijzen op het feit dat de laser in manuele modus staat.

2.2 Toets Kantelen (22)

Kantelen: H.l-waarschuwingsmodus. Werkt alleen indien ingesteld. De functie kantelen staat ookbekend onder de naam H.l- waarschuwing (Height of instrument - toestelhoogte).Deze functie stopt de laser automatisch wanner de laser aan schokken of trillingen worden onderworpen of wanner deze worden verplaatst. Hierdoor wordt voorkomen dat de metingen onnauwkeurig zich. Gebruik deze functie alleen in automatische modus, Niet in de manuele modus.

Druk op de toets Kantelen (22) zodra het toestel werk ingeschakeld. De H.l.-waarschuwing is beschikbaar 30 seconden nadat het toestel zichzelf heeft genivelleerd. Het rode lampje boven de toets Kantelen knippert runaway deze functie worden gebruikt. Indien de laser gestoord is, stopt de kop met draaien en brand het rode lampje continu. Schakel de laser uit, wacht 5 seconden en schakel de laser waar in (controllerer of de straal nog op het originele referentiepunt staat).

2.3 Horizontale installing

1. De SKR301 kan direct op de grond worden gebruikt, gemonteerd op een muur of op een standard driepoot (5/8-schroefkoppeling).
2. Druk op de Aan/Uit-toets (24) om de laser in te schakelen. Hierdoor worden de laser automatisch genivelleerd.
3. Druk op de toets (20) om de manuele modus in te schakelen.
4. Druk op de toets (22) om de H.l.-waarschuwing te selecteren. Deze functie is beschikbaar 30 seconden nadat het toestel zichzelf heeft genivelleerd.
5. Indien u de laserstraal wenst te verplaatsen maar een specifiek punt, druk dan kort op de toets (14) of (15).
6. Om de draaiselheid in te stellen, drukt u langdurig op de toetsen (14) of (15) affankelijk van de gewenste richting. Om de draaibeweg-ing te stoppen drukt u kort op de tegenovergestelde toets.
7. Druk op de toets (24) om de laser uit te schakelen

2.4 Verticale instilling

Voor deze instelling hebt u geen extra hulpmiddelen nodig. De SKR301 kan direct op de vloer worden gebruikt. Voor een betere instelling(Intt)kunt u er darüber beter voorkiezen om het toestel op een voet te monteren.

1. Kantel de neerklapbare voet (7) omhoog. Plaats het toestel in de verticale stand, rustend op de voet. Gebruik de aanpasbare voet (8) om de laser benaderend in te stellen.
2. Schakel het toestel in. Zodra het toestel zich hebft genivelleerd, begint de kop te draaien.

2.5 Tweevlakmetingen

1. Plaats de laser op de vloer en herhaal de stappen 1 en 2 voor verticaal gebruik.
2. Stop de draaibewegingen van de kop door op toets (14) of (15) te drukken.

3. Om het roterende verticale vlak loodrecht te kantelen op een referentielijn:

4. Lijn de pijl (5) onder de straalweergave met index (6) die u vindt boven de aanpasbare voet (u ziet ook een markings op de voet zichl)

5. Verplaats de laser zodate de straal valt op het referentiepunt op de vloer, verwijl u de pijl en de index gelijk houdt.
6. Lijn de straal die boven de kop uitkomtuit met uw tweede referentiepunt. Gebruik hiervoordtoetsen (16) en (17) op de laser of de detector op de afstandsbediening (deze straal is 90^ of tweevlak ten overstaan van de andere verticale straal).
7. Laat de kop draaien met behulp van de toetsen (14) of (15) om de snugheid aan te passen of de krijtlijn te gebruiken.

Het is belangrijkijdens het gebruik van de laser te controleren of\ deze zich Niet heeft verplaatsst en of uw instellenen nog correct�n.

2.6 Draaisnelheid

Uw laser is uitergerust met een zichtbare laserdiode. Mogelijk moet de draaisnelheid worden aangepast overeenkomstig het omgevingslicht. Gebruik hiervoor de toetsen (14) en (15).

De laserstraal is vertraagd beter zichtaar. Het is möglichk om de draaibeweging te stoppen en de straal manueel te richten om deze over een lange afstand te konnen volgen.

2.7 Gebruik van de krijtlijke

Ideaal voor gebruik over een korte afstand. Om de laser-lijnfunctie te gebruiken, houdt u de kop van de laser vast en draait u de kap (12) zo dat de straaluit de lijnopening van de laser komt (4). Hierdoor krijt u een stabiele laserlijn omrechtstreeks op uw referentieoppervlak te konnen werken. U kunt de liin verplaatsen door de kop met de hand te bewegen of door gebruik te make n van de afstandsbediening.

U kunt in deze functie de LDR-detector nicht gebruiken.

2.8 Gebruik scanmodus

Laat u toe de laserstraal beter te zien wanner de laser verder af staat. Om deze scanfunctie te gebruiken, schakelt u de laser in. De laser zou in de puntmodus moeten staan. Indien de laser in krijtlijnmodus staat, houd dan de kop van de laser vast en draai aan de kap (12) zodat de straaluit de straalopening van de laser komt (3). Gebruik het toetsbord, de detector of de afstandsbediening om de laser in scanmodus te plaatsen.

1. Druk tegelijk op de toetsen (14) en (17). De straal knippert tot deze in evenwicht is gekommen. Ve rolgens begint het apparaat te scannen.
2. Gebruike toetsen (14) of (15) om te richten.
3. Gebruik de onderste twee toetsen om de scanlengte in te stellen. Gebruik (17) om de lenghte te verhogen en (18) om de lenghte te verkleinen (van 3^ tot 34^ ).
4. Om het scannen uit te schakelen drukt u gelijktijdig opnieuw op (14) en (17).

Het tweevlakbeeld kan tijdens het scannen Nietaar links of rechts worden verplaatst. Hiervoor moet de laser in punt-of in krijtlijnmodus staan.

2.9 Manuele hellingsgraad

1. Na de laser te hebben ingeschakeld en te hebben gewacht tot het toestel is genivelleerd, drukt u op de toets Auto/Man (20). De LED ernaat (19) begint te knipperen om aan te given dat u zich in harge

manuele modus bevindt en dat u de hellingsgraad kunt instellen voor de X-as. De kop begint te draaien.

1. Druk op (17) om een positieve hellingsgraad in te stellen in X en druk op (16) om een negatieve hellingsgraad in te stellen.
2. Om te wisselen waar de Y-as, drukt u op de toets Kantelen (22). Beide LED's (19) en (21) knipperen om aan te geven dat u zich in manuele modus bevindt en dat u de hellingsgraad kut instellen voor de Y-as.
3. Druk op (17) om een positieve hellingsgraad in te stellen in X en druk op (16) om een negatieve hellingsgraad in te stellen.

3.0 Stroom

3.0.1 Installatie van alkalinebatterijen

1. Om alkalinebatterijen in uw SKR301-laser teplaatsen, schroeft u het batterijdeksel aan dechyacterzijde van het toestel los.
2. Verwijder de batterijhouser.
3. Plaats 2 alkalinebatterijen (D of LR20) in de houder en contrôleer de pariteit ("+") of "-") zoals aangegeven in de batterijhouser.
4. Plaats de batterijhouser weer in het vak en schroef het deksel vast. Uw toestel is nu(Clkraar voor gebruik.

Batterijen verrangen

1. Als de batterijen bijna leeg zich, stopt de laser te draaien en begint het batterijverklikkerlampje (23) te knipperen.
2. Vervang beide batterijen tegelijk.

3.0.2 Bij gezebruik van herlaadbare accu's

Eerste gebruik

Indien uw SKR301 is uitergerust met herlaadbare accu's, moet u deze voor het eerste gebruik minstens 15aar opladen.

1. Sluit de batterijlader aan op de connector op de batterijhouser (10).
2. Steek de stekker van de lader in het stopcontact (van 110 of 220 Volt affankelijk van de lader en het land waarin het toestel worden gebruikt).
3. Laat 15 uur opladen.

Batterijen en accu's altijd recyclen.

Batterijen nooit weggooien bij het huishoudelijk afval.

DE SKR301 kan worden opgeladen verwijl deze in werkung is. Wanner er stroom is op de werkplek, sluit dan de lader aan verwijl u werkct. U=kunt de accu ook verwijderen om deze op te laden. Als u dan de alkalinehouser staatkt sunt u gewoon blijven doorwerken.

Om de levensduur van de accu te verlengenkest u deze best pas terug opladen nadat de accu helemaal ontlagen is.

Om de levensduur van de accu te verlengen mag u deze nooit langer dan 20 eer opladen. Bij vocht kan de accu en de lader worden beschadigd. Bewaar lader en toestel altijd op een droge, overdekte plaats.

3. SKR301 controlleren en instellen

DIT HOOFDSTUK IS ERG BELANGRIJK: er zijn enkele heel eenvoudige handelingen nodig om uw toestel te ijken.

Vergeet zich dat de laser een precisie-instrument is en dat het erg belangrijk is om het regelmatig te ijken en het goed te onderhoven. De nauwkeurigheid van uw werk is uw uitsluitende verantwoordelijkheid. U moet uw toestel dan ook regelmatig en voor elke belangrijke opdracht controeren. Voor u eraan begint moet u controeren of uw laser in puntmodus staat en of de draaibeweging is gestopt. Hieronder volgen instructies voor de ijkingscontrole van elke as. Als de laser moet worden geijkt moet u de instructies volgen of moet u het toestel binnenbrengen bij een servicepunt.

3.1 Horizontale controle en ijking (X- en Y-as)

3.1.1 Horizontale controle

1. Plaats de laser op een vlakke ondergrund op 15 of 30m van een muur. Plaats het zo dat de X-as maar de muur is gericht.

Y axis

1. Zet de laser aan. Na nivellering stopt u de draaibeweging zodate de straal op een punt is gericht.

2. Markeer het punt van de straal.

3. Draai de laser 180^ . Na 90 seconden markeert u de locatie van de straal in de buurt van de eerste marketing.

4. Beide markeringen要去en identiek bijn. Op 30m mogen.beide markeringen nicht meer dan 6mm uit elkaar staan.Op 15m mogen beide markering nieetmeer dan 3mm uit elkaar staan.Dit is een nauwkeurigheid van + / - 0,010%

5. Indien beiden markeringen dicht genoeg bij elkaar staan, is de X-as goed geijkt. Nu要去 de tweede as (de Y-as) worden gecontroleerd (zie stap 7).

Indien de markingsen nicht voldoende bij elkaar staan, moet de X-as opniew worden geijkt (zie onderstaande instructies)

1. Om de Y-as te controlleren, draait u de laser 90^ van stap 4 zodate de Y-as maar de muur is gericht. Herhaaldezelfde stappen: markeer de Y-straal, draai 180^ en markee opnieuw. Indien beiden markeringen meer dan 6mm uit elkaar staan op 30m , moet de Y-as opnieuw worden geijkt.

3.1.2 Horizontale ijking

De laser要去 worden geijkt om de straal in het midden van beiden markeringen teplaaten (stappen 3 - 4 in paragraaf 3.1.1). Het is Niet moeilijk om de ijkinguit te voeren. Gebruik het toetsenbord, de afstandsbediening of de detector.

IJking van de Y-as

1. Om de ijking van de Y-as te wijzigen, drukt u op (15) op de laser of op (4) op de detector of de afstandsbediening. Het Y LED-lampje knippert snel om aan te given dat de laser waar is om te worden geijkt in de Y-as.

2. Indien u de laser Niet hebt verplaatst gebrukt u de middenmarkering die u erder hebt gemaakt. Verplaats de laser omhoog of omlaag tot op deze middenmarkering. Gebruik hiervoor de toetsen (16) of (17) op het toetsenbord van de laser of (2) of (3) op de detector of de afstandsbediening.

IJking opslaan

De laser is nu geikt in de X-as en de Y-as. Druk op (14) op het toet-senbord, of (5) op de detector of de afstandsbediening om de ijkingsgegevens te bewaren. Indien u de iking Niet wenst te bewaren, druk dan op de toets Aan/uit (24) op de laser.

3.2 Vertical control en ijking (Z-as)

3.2.1 Verticalcode controle

1. Plaats de laser verticaal op een vlakke ondergrund op onceveer 3m afstand van een loodrechte lijn (een schietlood van minstens 2,5 m lenghte). Indien ijking nodig is, za de straal beter zichtaar+zijn in een verduisterde kamer.
2. Gebruik een pasmaat om de laser ruw in te stellen.
3. Zet de laser aan. Stop de draaibeweging zodat de straal een punt worden.
4. Houd de laserkop stil en beweeg de straal met de hand omhoog en omlaag over de volledige lenghte van de loodrechte lijn. Indien de straal schuin loopt,要去 de Z-as worden geijkt.

3.2.1 Verticale ijking

1. Zet de laser aan en schakel maar de ijkingsmodus. Druk tegelijk op de lasertoeten Aan/Uit en Auto/Man.
2. Na enkele seconden LAST Aan/uittoets los.
3. Het X LED-lampje (23) knippert, en verwolgens het Y LED-lampje (21). Laat de Auot/Man-toets los.
4. Het Z LED-lampje knippert snel om aan te gezven dat de laser klaar is om de Z-as te ijken.
5. Verplaats de straal tot deze verticaal staat, parallel op de loodrechte lijn. Gebruik hiervoor de toetsen (16) en (17) op de laser, of (2) en (3) op de detector of de afstandsbediening. Verplaatst de lasereen beetje zodate straal over de loodrechte lijn kan wordenbewogen voor de eindtest.

IJking opslaan

De laser is nu geijkt in de Z-as. Druk op (14) op de laser, of (5) op de detector of de afstandsbediening om de ijkingsgegevens te bewaren. Indien u de ijking Niet wenst te bewaren, druk dan op de toets Aan/Ui op de laser.

Toetsenbord laser

(14) Gegevens opslaan
(17) Straalaaromhoogbewegen
(15) As wijzigen
(16) Straal maar omlaag bewegen

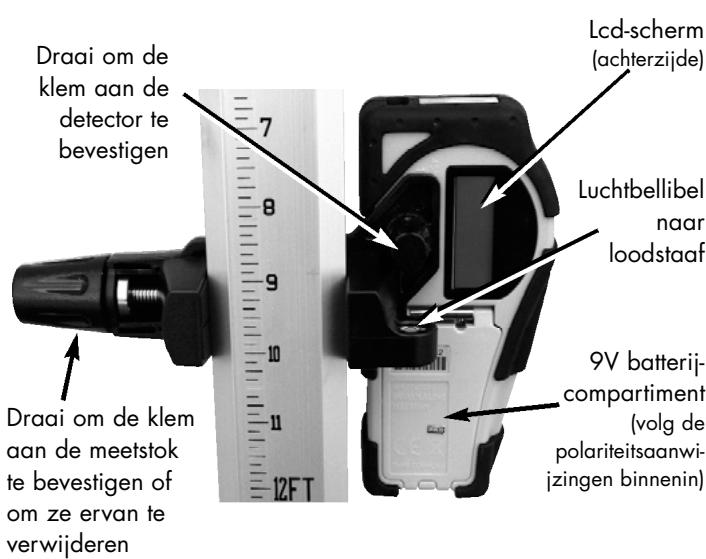

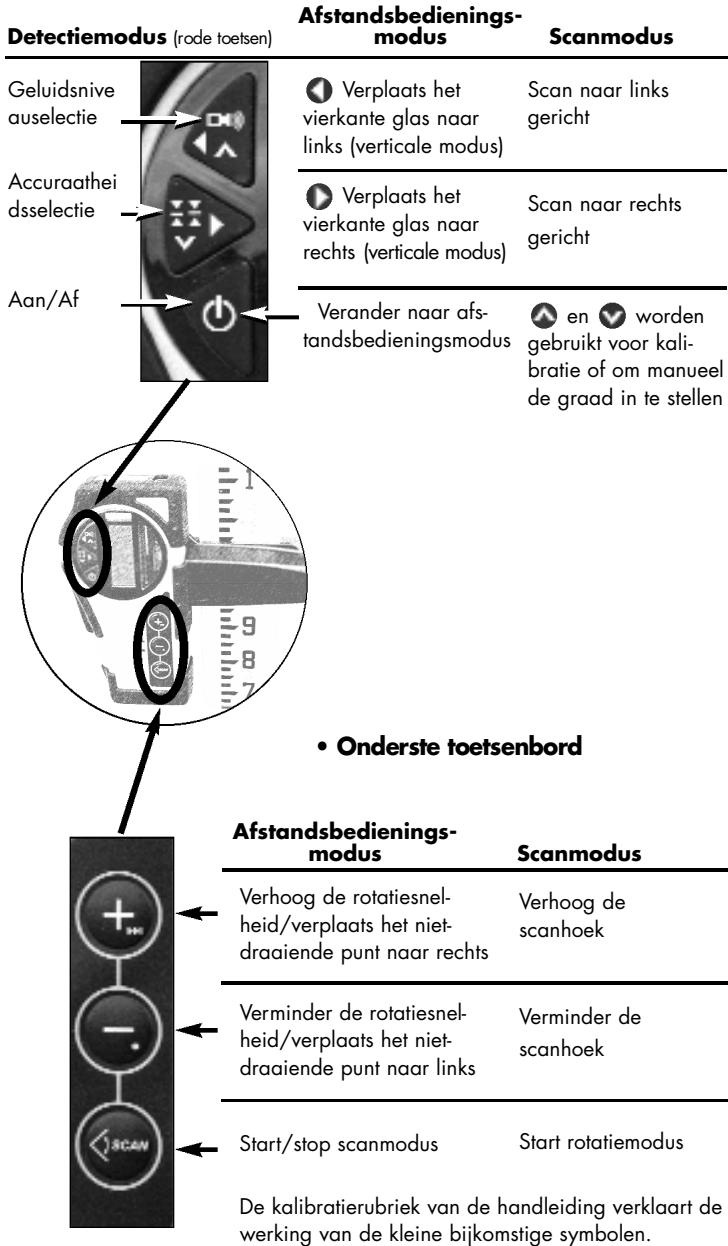

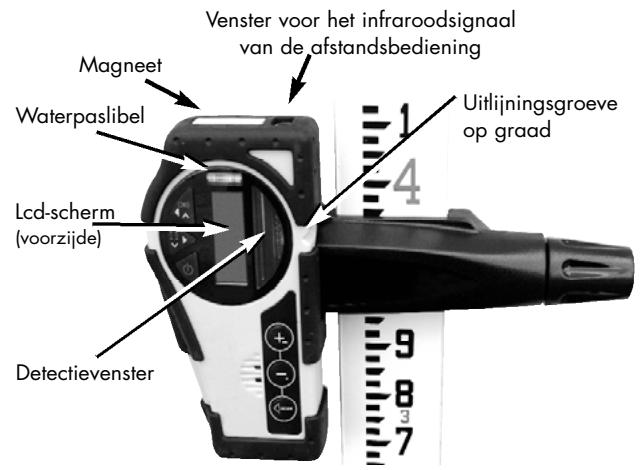

Detector

(5) Gegevens opslaan
(2) Straal maar omhoog bewegen
(3) Straal maar omlaag bewegen
(4) As wizigen

4. Onderhoud en behandeling

CAUTION: het gebruik van andere bedieningsinstrumenten, instelleningen, prestaties of procedures dan deze die hier worden voorgesteld kan voor gevolg hebben dat gevaarlijke straling ontstaat.

1. De SKR301 is een precisie-instrument dat met zorg moet worden behandeld. Vermijd schokken en trillingen. Vervoer en bewaar de laser en toebehoren alti\d in de draagtas.
2. Hoewel het apparaat weersbestendig is, moet u de laser en de toebehoren na elk gebruik zorgvuldig schoonmaken en afdrogen. Hierdoor verlangt u de levensduur van de batterijen/accu.
3. Bewaar de laser Niet op een temperatuur lager dan -20^ of hoger dan 80^ . Hierdoor konnen de elektronische onderdelen worden beschadigd.
4. Berg uw instrument Niet op in de draagtas wonneer het toestel of de draagtas nat+zijn om watercondens in het instrument te voorkomen.
5. Controller uw toestel regelmatig om demeetaccuraatheid te behouden. Ijk het toestel indien nodig opnieuw.
6. Houd de lenzen van de openings (2) en (3) schoon. Gebruik hiervoor een schone doek en een glasschoonmaakmiddel.
7. Het is raadzaam de accu's regelmatig op te laden (alleen voor herlaadbare versies). Maar laadt bye alleen op wanner ze (bija) leeg zich. Als u accu's oplaadt die nog Niet leeg zich, vermindert u de capaciteit van de accu's.

5. Garantie

Uw SKR301-laser is voor eenperiode van 1aar gegarandeerd vrij van fabricagefouten. Deze garantie vervalt bij onbedoeld gebruik of wanner het toestel is bloatgesteld aan trillingen of schokken.

De aansprakelijkheid van de producent kan in geen geval groter zich dan de kosten voor de herstelling of de verranging van het toestel.

Indien het toestel wordenuit elkaar gehaald door een nicht-gekwalificeer persoon, vervalt de garantie. De specificaties van het toestel konnen veranderen zonder voorafgaande kennisgeving.

6. Toebehoren

6.1 Combinatiedetector en laserafstandsbediening

Voor meetstok- of handheldtoepassingen. Kan met de magneetbevestig ing ook aan metalen staven aangebracht worden voor gelijkrichting van vliesgevels of om rasters voor akoestische plafonds waterpas te make.

- Bovenste toetsenbord

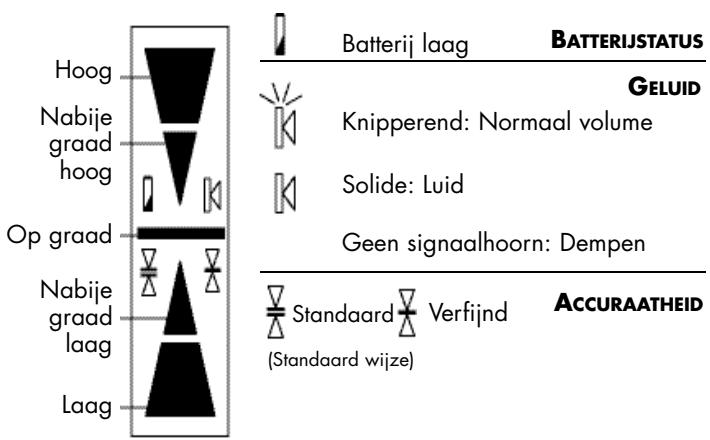

- LCD-schem

- Detectiemodus

1. Druk op de toets Aan/Af om de detector aan te schakelen.
2. Druk op de middelste toets om de accuraatheid te selecteren (deadband).
3. Druk op de bovenste toets om het geluidsniveau te selecteren.
4. Draai het detectievensteraar de laserstraal en zet de detector hoger of lager naargelang de informatatie op het lcd-schem. Er zich vrij informatiekanalen of graadindicatoren.

Een pijl maar beneden wijst er op dat u de detector maar beneden要去 verplaatsen om de laserreferentie te bereiken. Bij een pijl maar boven要去 u de detector maar boven verplaatsen. Bij een horizontale lijn op het scherm bevindt de detector zich op gewelijk niveau met de laserstraal.

1. Druk op de toets Aan/Af om de detector uit te schakelen. Wanner het apparaat gedurende 10 minutes nicht gebruikt worden, schakelt het zich automatisch uit (en LAST het een waarschuwingstoon horen).
2. Hou het detectievenster schoon met een zachte doek en een glasreiniger.

- Afstandsbedieningsmodus

Druk op de toets Aan/Af om de afstandsbedieningsfuncties in te schakelen als het apparaat nog in detectiemodus is.

Als de detector Niet ingeschakeld is, druk dan op geling welke toets (behalte Aan/Af) om het apparaat als afstandsbediening voor de laser te gebruiken.

De afstandsbediening kan gebruikt worden om de rotatie te starten of te stoppen, om de rotatiesnelheid te verhogen of te verminderen en om de straal of het vierkant glas te verplaatsen. De afstandsbediening bestuurt ook het scannen en de elektronische kalibratie.

- Specificities

Bereik*	150 meter (500 ft.) in detectiemodus 30 meter (100 ft.) in afstands- bedieningsmodus
Accuraatheid*	Verfjind ± 1 mm (1/16") Standaard ± 2,5 mm (1/8")
Levensduur batterijen	50 uren; 9V alkaline
Waterdicht	Voor omgevingswater (IP66+)
Omvang	15 x 8 x 3.5 cm / 450 g

• Varieert afhankelijk van de gebruekte laser. De werkelijkke accuraatheid hangt af van de straal diameter en van de afstand tot de laser.

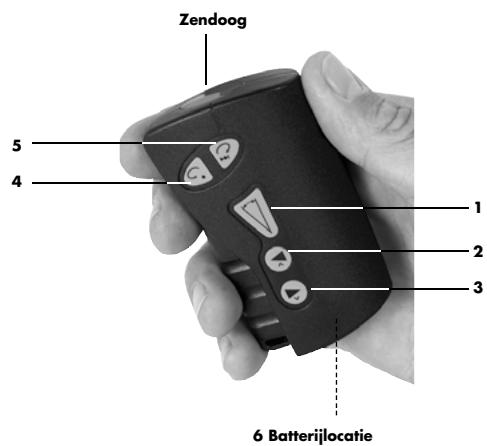

6.2 Afstandsbediening

De afstandsbediening stopt, start of verandert de draairichting van de laser en verplaatst de tweevlakmeting maar links of rechts. Met de afstandsbediening regelt u ook de scanning en de ijking.

Een 1,5 V-alkalinebatterij zorgt voor een continu gebruik van 50研究成果. Om het batterijvak te openen, drukt u de lip bovenaan open in de richting van de pijl (gebruik een schroevendraaier).

	Straal of krijtlijnmodus	Scanning
1		Scan Aan/UiT
2	Start minimale draaisnelheid	Scanlengte verhogen
	Tweevlakmeting maar links
3	Tweevlakmeting maar rechts	Scanlengte verlagen
4	Rotatie en snugheidscontrole links	Doelscan links
5	Rotatie en snugheidscontrole rechts	Doelscan rechts
6	AA-batterij

Voor het gebruik van de afstandsbediening om te ijken verwijzen we waar pagina 10-12.

6.3 Steunen

6.3.1 Universesteun

De universe steun kan worden gebruikt als muurmontage en voor verticale instelleningen op een driepoot. Het is een stevige metalen constructie met een veermechanisme om de hoogte gemakkelijk te konnen aanpassen. Bovendien bevat de steun onderaan een fijnstelschroef voor nauwkeurige instelleningen.

• In de versie muursteun kan de steun aan een plafondraster worden gemonteerd voor de instelling van een vals plafond.
• De montagesteun kan eveneens op de zich worden gebruikt en worden vastgemaakt op een driepoot (met een 5/8-koppeling) om de laser in de verticale stand te houden.

6.3.2 Schuine steun

De verstelbare schuine steun worden gebruikt om hellende vlakken te meten zoals plafonds van cathedralen. De laser moet in manuele modus staan om deze steun te konnen gebruiken.

6.3.3 Driepoten

De laser kan worden gemonteerd op een platkopdriepoot met een 5/8-koppeling. U=kunt eveneens een driepoot gebruiken met een lift om de hoogte van de laser te konnen instellen.

6.4 Andere toebehoren

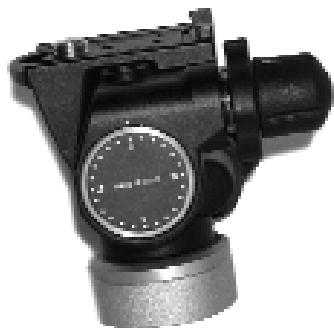

Universele montagesteun

• Laserversterkend glas verbetert de zichtaarheid van de laserstraal opplaatsen met scherplicht.
• De CB60 rode magneeet doelzoeker verbetert de zicht waarheid van de laserstraal opplaatsen met scherplicht. Kan snel worden bevestigd op elke metalen ondergrond.

Thakita

SKR301

NIVEL LASER AUTOMÁTICO

Netherland

Alleen voor EU-landen Geef elektrisch gereedschap Niet met het huisvuii mee! Volgens de Europese richtijn 2002/96/EG inzuke oelekrische en elektronische apparaten en de toepassingARAAN binnen de nationale wetgeving, diertig gebrukt elektrisch gereedschap gescheden te worden ingezameld en te worden afgevoordaar een recycle bedrif dat voldoet aan de geldende milieu-eisen.
