SKR301 - Herramientas eléctricas MAKITA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Nivel láser rotativo
Marca	MAKITA
Modelo	SKR301
Dimensiones (Largo x Ancho x Alto)	15 x 16 x 17 cm
Peso	1.3 kg
Alimentación	2 pilas alcalinas LR20 tipo D o baterías recargables
Autonomía	40 h con baterías recargables / 160 h con pilas alcalinas
Tiempo de carga	15 horas
Precisión	+/- 0,010 % (+/- 10 mm a 100 m)
Alcance máximo con celda	Más de 300 m de diámetro
Rango de nivelación	+/- 8 %
Ángulo de escaneo	3° a 34°
Emisión láser	Diodo 635 nm, Clase II (Europa, máx. 1 mW) / Clase IIIR (EE.UU., máx. 2 mW)
Velocidad de rotación	0, 90, 150, 300, 450, 600 rpm
Índice de protección	IP65 (lluvia y polvo)
Modos de visualización	Punto láser, línea, escaneo, rotativo, ángulo recto
Autonivelación	Automática en los planos horizontal y vertical
Función Tilt	Sí (control automático del nivel después de calado)
Pendiente manual	Sí en ejes X e Y

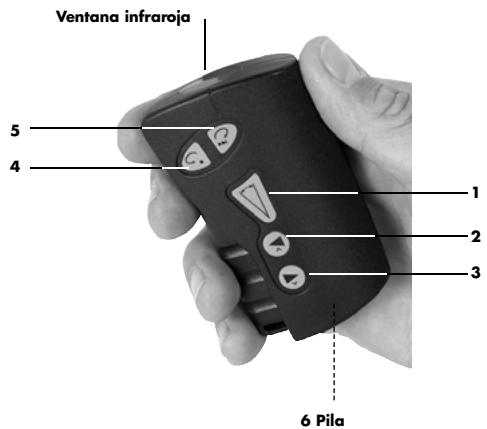

Control remoto	Sí, alcance hasta 30 m
Celda de detección	Sí, alcance 150 m, precisión fina ±1 mm / estándar ±2,5 mm
Escuadra ajustable	Sí (de derecha a izquierda)
Mantenimiento	Limpiar las lentes con un paño suave y un limpiacristales; recargar las baterías regularmente; almacenar en un lugar seco entre -20°C y 80°C
Garantía	1 año contra todo defecto de fabricación

Preguntas frecuentes - SKR301 MAKITA

¿Cómo encender el SKR301?

Presione el botón Encendido/Apagado (24). El láser realiza una autocomprobación, el haz parpadea y luego se nivela automáticamente. Una vez finalizada la autonivelación, el cabezal comienza a girar.

¿Cómo usar el modo de escaneo?

Gire la tapa del cabezal (12) al modo Punto. Presione simultáneamente las teclas (14) y (17) para activar el escaneo. Use (14) o (15) para mover el plano hacia la derecha o izquierda, y (17) o (18) para ajustar el ángulo (3° a 34°). Para desactivar, presione nuevamente (14) y (17).

¿Cómo calibrar el nivel láser?

Ponga el aparato en modo Ajuste apagando el láser y luego presionando simultáneamente las teclas Auto/Man (20) y Encendido/Apagado (24). Suelte primero (24), luego (20). Use las teclas (16) y (17) para ajustar el punto láser sobre las marcas de referencia. Guarde presionando (14).

¿Cómo cambiar las pilas?

Desatornille la base de la batería debajo del aparato con una llave. Saque la base, coloque dos pilas alcalinas LR20 respetando la polaridad, luego vuelva a colocar la base y atorníllela. Cambie siempre las dos pilas al mismo tiempo.

¿Cuánto dura la batería recargable?

La batería recargable ofrece una autonomía de aproximadamente 40 horas. Asegúrese de realizar una carga completa de 15 horas antes del primer uso y recargue después de una descarga completa para prolongar su vida útil.

¿Cuál es el alcance del láser?

El láser tiene un alcance de más de 300 metros de diámetro cuando se usa con la celda de detección. Sin celda, la visibilidad depende de las condiciones de luz y la velocidad de rotación.

¿Cómo ajustar la velocidad de rotación?

Mantenga presionada la tecla (14) para aumentar la velocidad hacia la derecha, o (15) para disminuirla hacia la izquierda. Las velocidades disponibles son: 0, 90, 150, 300, 450 y 600 rpm. Para un ajuste preciso, presione brevemente la tecla inversa para detener la rotación.

¿Qué hacer si el indicador de inclinación se enciende?

Si el indicador tilt (22) permanece encendido continuamente, significa que el láser ha sido movido o golpeado. Apague el aparato, espere 5 segundos, enciéndalo de nuevo y verifique la nivelación automática. La función tilt solo funciona en modo Auto y después de 30 segundos de calado inicial.

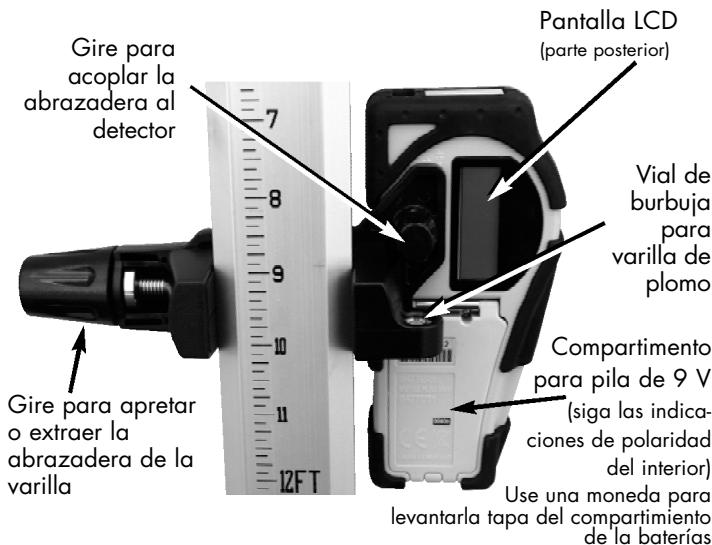

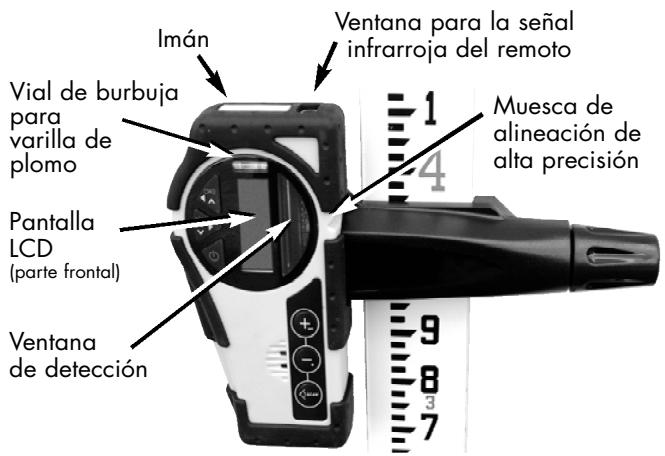

¿Cómo usar la celda de detección?

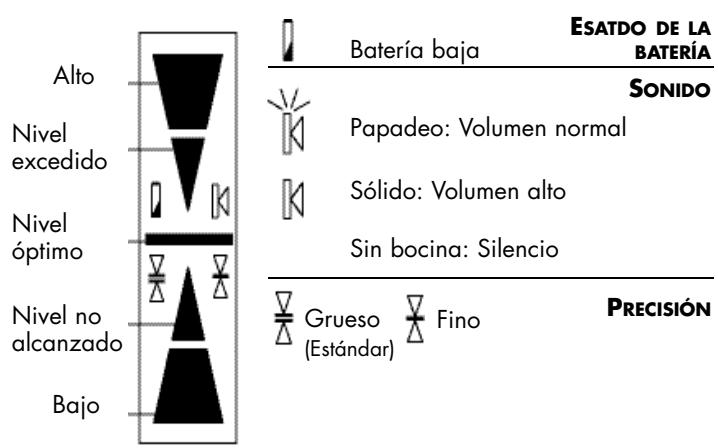

Encienda la celda con el botón Encendido/Apagado. Elija el modo de precisión (fino ±1 mm o estándar ±2,5 mm) y el nivel de sonido. Gire la ventana de detección hacia el rayo láser y mueva la celda según las flechas en la pantalla LCD hasta obtener una línea horizontal, que indica el nivel.

¿Cómo limpiar las lentes del láser?

Limpie las lentes (salidas láser) con un paño suave y un limpiacristales. Evite disolventes agresivos. Mantenga las lentes limpias para garantizar la precisión del haz.

MANUAL DE USUARIO SKR301 MAKITA

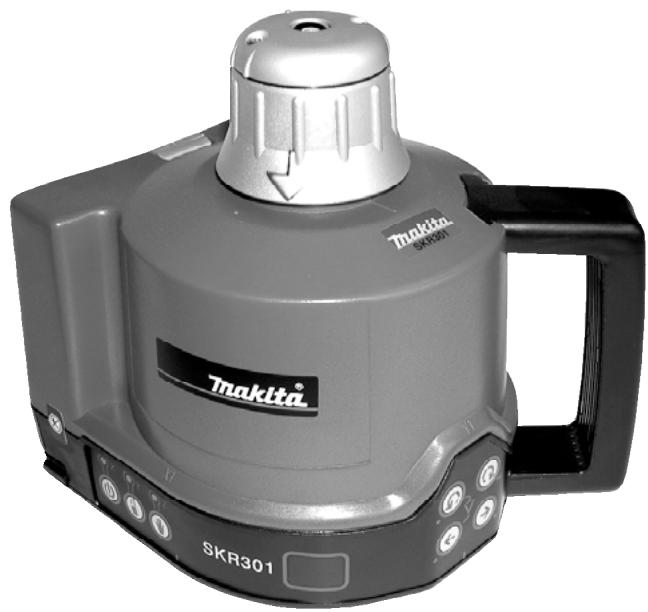

LASER AUTOMATICO Instrucciones de uso

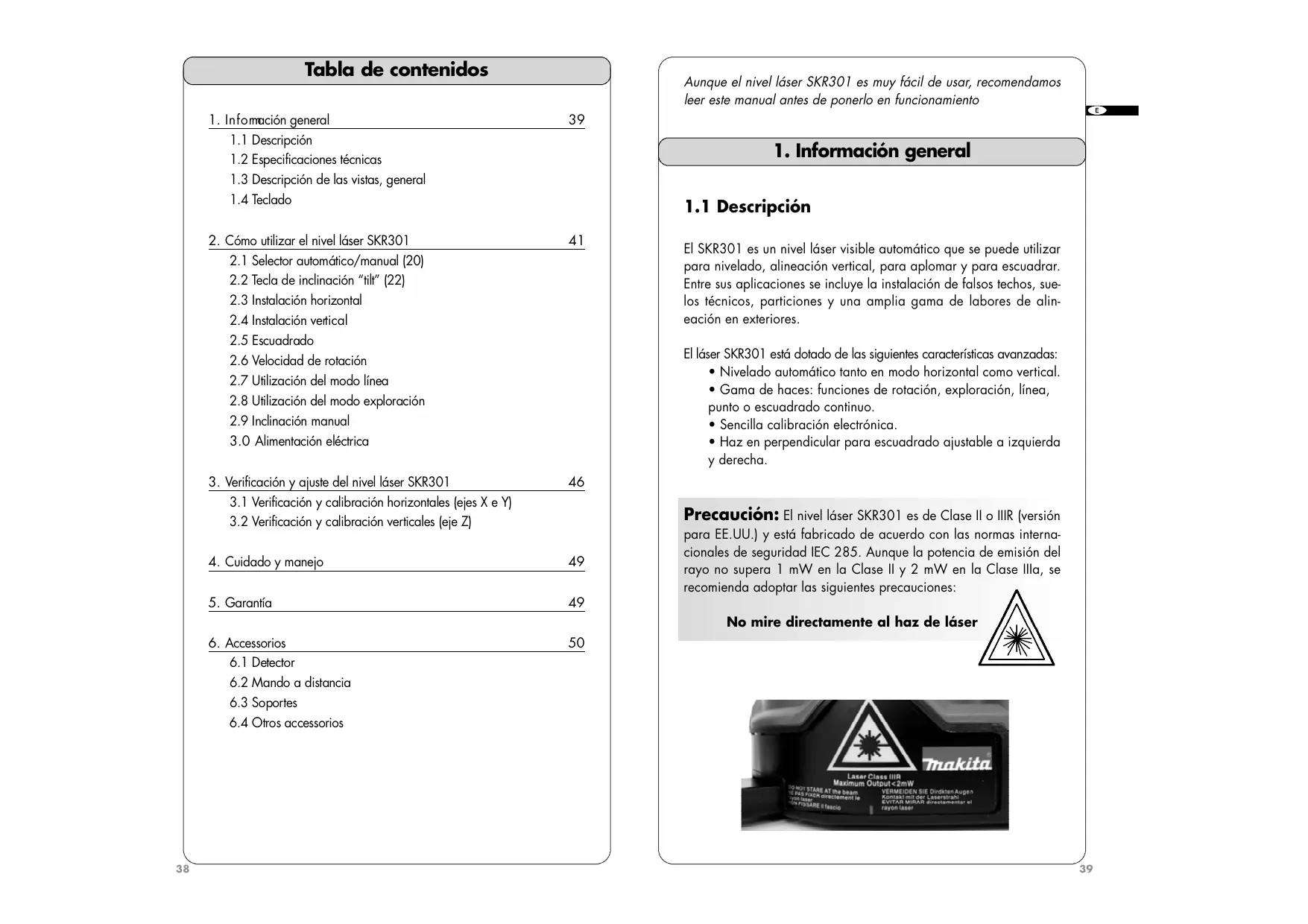

Tabla de contenidos

1. Información general 39

1.1 Descripción 1.2 Especificaciones técnicas 1.3 Descripción de las vistas, general 1.4 Teclado

1. Cómo utilizar el nivel láser SKR301 41

2.1 Selector automático/manual (20) 2.2 Tecla de inclinación "til" (22) 2.3 Instalación horizontal 2.4 Instalación vertical 2.5 Escuadrado 2.6 Velocidad de rotación 2.7 Utilización del modo línea 2.8 Utilización del modo exploración 2.9 Inclinación manual 3.0 Alimentación eléctrica

1. Verificación y ajuste del nivel láser SKR301 46

3.1 Verificación y calibración horizontales (ejes X e Y) 3.2 Verificación y calibración verticales (eje Z)

4. Cuidado y manejo 49 5. Garantía 49 6. Accesorios 50

6.1 Detector 6.2 Mando a distancia 6.3 Soportes 6.4 Otros accesorios

Aunque el nivel láser SKR301 es muy fácil de usar, recomendamos leer este manual antes de ponerlo en funcionamiento

1. Información general

1.1 Descripción

El SKR301 es un nivel láser visible automático que se puede usar para nivelado, alineación vertical, para aplomar y para escuadrar. Entre sus aplicaciones se incluye la instalación de falsos techos, suelos técnicos, particiones y una amplia gama de labores de alineación en exteriores.

El láser SKR301 está dotado de las siguientes características avanzadas:

• Nivelado automático tanto en modo horizontal como vertical.
• Gama de haces: funciones de rotación, exploración, línea, punto o escuadrado continuo.
• Sencilla calibración electrónica.
• Haz en perpendicular para escuadrado ajustable a izquierda y derecha.

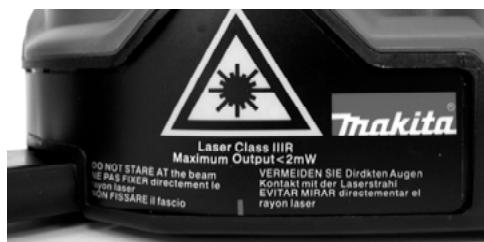

Precaución: El nivel láser SKR301 es de Clase II o IIR (versión para EE.UU.) y está fabricado de acuerdo con las normas internacionales de seguridad IEC 285. Con la potencia de emisión del rayo no supera 1 mW en la Clase II y 2 mW en la Clase IIIa, se recomienda adoptar las siguientes precauciones:

No mire directamente al haz de láser

1.2 Especificaciones Técnicas

Distancia maximizinga utilización recomendeda	300 m con el detector
Precisión de nivelado	0,010 %
	(+/-10 mm a 100 m)
Rango de nivelado	+ / - 8 %
Ángulo de exploración	De 3° a 34°
Diodo láser	De 635 nm máximo
	Version para Europa: 1 mW
	Clase II
	Version para EE.UU. 2 mW, Clase IIIR
Alimentación electrica	2 pilas alcalinas (LR20 o D)
	o baterías recargables
Tiempo de cargo	15 horas
Autonomía	40 horas con baterías recargables
	160 horas con pilas alcalinas
Dimensiones	15 x 16 x 17 cm
	1.3 kg
Velocidad de rotación	0-90-150-300-450-600 rpm
Estanqueidad	Lluvia y polvo (IP65)

1.3 Descripción del láser

1. 1 Cabezal giratorio
2. Abertura del haz vertical para escuadrado o aplomo
3. Abertura del haz principal
4. Abertura del láser para modo Líneas
5. Flecha
6. Marca de 90° (una de cinco)
7. Pie plegable para instalación vertical
8. Pies regulables para instalación vertical
9. Pilas
10. Enchufe del cargador de pilas
11. Soporte 5/8'' - 11
12. Tapa superior

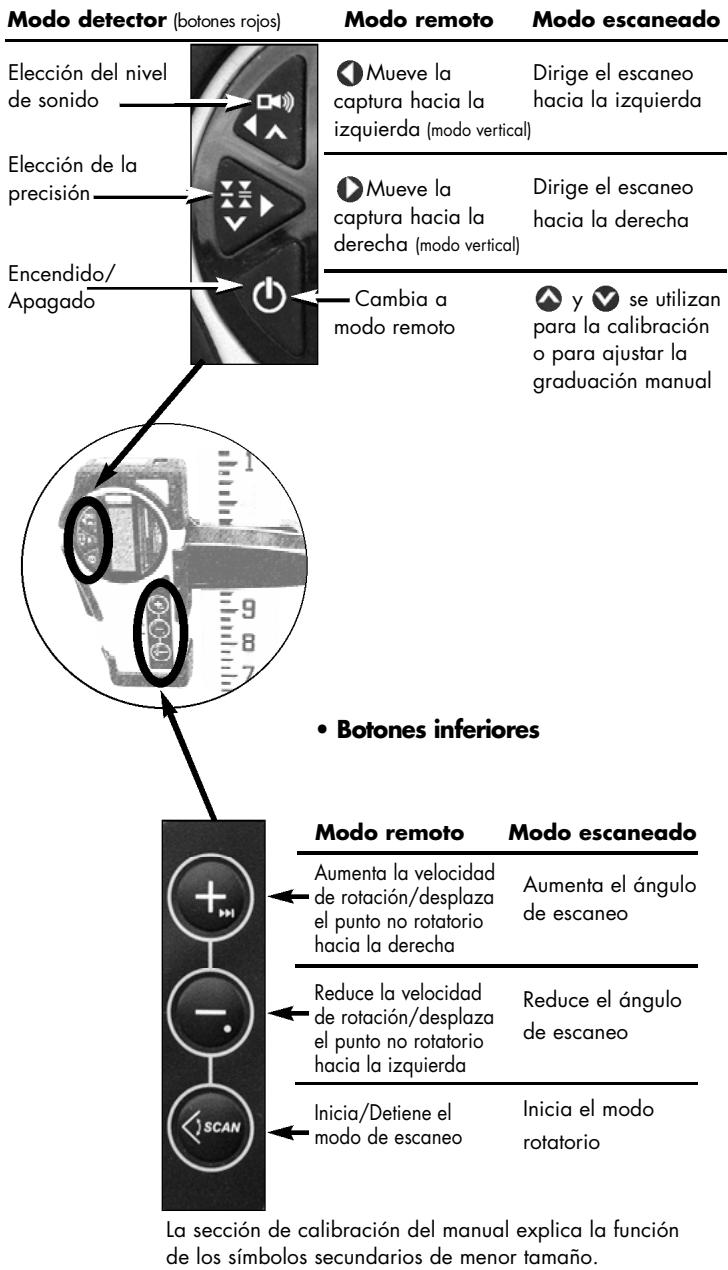

1.4 Descripción del teclado

1. Control de rotación del láser a la izquierda + control de velocidad / Grabar datos de calibración
2. Control de rotación del láser a la derecha + control de velocidad / Cambiar eje de calibración
3. Movimiento del haz perpendicular a la derecha / Mover haz hacia abajo
4. Movimiento del haz perpendicular a la izquierda / Mover haz hacia arriba
5. Ventana de recepción del mando a distancia
6. Indicador luminoso de modo manual / Indicador de calibración en el eje Z
7. Modo automático/manual
8. Indicador luminoso de inclinación (tilt) / Indicador de calibración en el eje Y
9. Advertencia de inclinación (tilt)
10. Indicador luminoso de pila baja / Indicador de calibración en el eje X
11. Encendido / Apagado

Las descripciones en cursiva corresponden a indicaciones y teclas realizadas en el modo de calibración.

2. Cómo utilizar el nivel láser SKR301

En la portada interior se encuentra una descripción general de las funciones del nivel láser y de su teclado.

Cuando se enciende el nivel láser, este procede a efectuar una prueba automática. El haz parpadea cuando el nivel láser se está autonivelando. Una vez nivelado, el cabezal comienza a girar.

2.1 Selector automático/manual (20)

• Auto: Nivelado automático. Es el modo de funcionamiento predeterminado cuando se enciende el nivel. Man: Uso manual.

El nivel láser SKR301 se encuentra siempre en el modo de nivelado automático (auto) cuando se enciende. Una vez que el instrumento se ha nivelado, el cabezal del láser comienza a girar.

Puede seleccionar una rotación continua de forma manual. De esta manera el haz gira incluso cuando el instrumento no se encuentra nivelado, lo cual es necesario cuando se trabaja sobre planos inclinados.

Por razones de seguridad, el indicador luminoso de color rojo situado sobre el botón de modo Auto/Man indicará al usuario que el láser se encuentra en modo manual.

2.2 Tecla de inclinación "tilt" (22)

Inclinación: Modo de advertencia de Tilt. Esta función solo se encuentra activa si se ha seleccionado. La función Tilt de inclinación se conoce también como advertencia de H.I. (height of instrument, altura del instrumento). Su objeto es detener automáticamente el láser en caso de que este se golpee o mueva, para evitar la toma de medidas imprecisas. Utilice esta función solo en el modo automático, nunca en el manual.

Pulse la tecla Tilt (22) después de encender el instrumento. La función de advertencia de inclinación se pone en funcionamiento 30 segundos después de que el instrumento se haya nivelado automáticamente.

El indicador luminoso rojo situado sobre la tecla Tilt parpadea cuando este modo está activado.

Si el nivel láser sufre cualquier perturbación, el cabezal detendrá su giro y la luz roja se mantendrá continuamente encendida. Apague el nivel láser, espere 5 segundos y enciéndalo de nuevo (verifique que el haz se encuentre en su punto de referencia original).

2.3 Instalación horizontal

1. El nivel láser SKR301 se puede colocar directamente sobre el suelo, en montaje mural o sobre un trípode estándar (5/8" - 11).
2. Pulse la tecla de encendido/apagado (24) para encender el nivel láser. El instrumento comenzará su nivelado de forma automática.
3. Para seleccionar el modo manual, pulse la tecla (20).
4. Para seleccionar el modo TILT, pulse la tecla (22). Esta función se activa 30 segundos después de que el nivel láser se haya nivelado.
5. Si desea mover el haz de láser hacia un punto en concreto, pulse brevemente la tecla (14) o la (15).
6. Para ajustar la velocidad de rotación, mantenga pulsada la tecla (14) o la (15) en función de la dirección deseada. Para detener el giro, pulse la tecla opuesta una vez.
7. Para apagar el nivel láser, pulse la tecla (24).

2.4 Instalación vertical

Para el montaje en esta posición no se necesita accesorio alguno.

El SKR301 se puede colocar directamente sobre el suelo.

No obstante, es posible ubicar de forma más segura sobre un soporte.

1. Recoja hacia arriba el pie plegable (7). Coloque el instrumento en posición vertical, sobre su pie. Utilice los pies regulables (8) para nivelar el nivel láser de forma aproximada.
2. Encienda el instrumento. Una vez nivelado el instrumento, el cabezal del láser comienza a girar.

2.5 Escuadrado

1. Coloque el nivel láser sobre el suelo y repita los pasos 1 y 2 descritos para la instalación vertical.
2. Detenga el giro de la cabeza pulsando la tecla (14) o la (15).
3. Para colocar el plano vertical de rotación perpendicular a la línea de referencia:
4. Alinee la flecha (5) situada debajo de la abertura del haz con el índice (6) situado encima del pie plegable (hay asimismo una marca sobre el pie).
5. Mueva el nivel láser de modo que el haz se coloque sobre el punto de referencia del suelo, al tiempo que mantiene alineados la flecha y el índice mencionados.
6. Alinee el haz de la parte superior del cabezal con su segundo punto de referencia mediante la tecla (16) o la (17), con el detector o con el mando a distancia (este haz forma un ángulo de 90° con el haz de plano vertical).
7. Comience a girar el cabezal mediante la tecla (14) o la (15) para variar la velocidad o para utilizar el modo línea.

Cuando utilice el nivel láser es importante verificar que no se ha movido y que su colocación continúa siendo precisa.

2.6 Velocidad de rotación

Su nivel láser está equipado con un diodo láser de luz visible. Podrá ser necesario ajustar la velocidad de rotación en función de las condiciones de luz ambiental, mediante las teclas (14) y (15). El haz de láser se ve mayor a baja velocidad. Es posible detener la rotación y apuntar el haz manualmente para visualizar el haz en distancias grandes.

2.7 Utilización del modo línea

Ideal para visualización a distancias cortas. Para usar el modo línea del láser, sujete el cabezal y haga girar la tapa superior (12) de modo que el haz salga por la abertura correspondiente al modo línea (4). De esta manera se obtiene una línea de láser precisa y estable para trabajar directamente sobre su plano de referencia. Esta línea se puede desplazar girando manualmente el cabezal o mediante el mando a distancia.

El detector LDR180 no se puede utilizar con el modo línea.

2.8 Uso del modo exploración

Este modo le permite ver mejor el haz cuando el nivel láser se encuentra lejos. Para usar el modo exploración, encienda el nivel láser. El láser debe estar ajustado en modo "punto". Si está en modo línea, sujete la cabeza y haga girar la tapa superior (12) de manera que el haz salga por la abertura del modo punto (3).

Para ajustar el láser en modo exploración, utilice el teclado (véase a continuación), el detector o el mando a distancia.

1. Para proceder a la exploración, pulse simultáneamente las teclas (14) y (17). El haz parpadeará hasta que el instrumento se haya nivelado y, una vez hecho esto, comenzará la exploración.
2. Use la tecla (14) o la (15) para orientar la exploración.
3. Utilice las dos teclas inferiores para ajustar la amplitud de la exploración. Use la tecla (17) para aumentarla y la tecla (18) para disminuirla (entre 3° y 34°).
4. Para detener la exploración, pulse simultáneamente de nuevo las teclas (14) y (17). El haz de escuadrado no se puede mover a izquierda ni a derecha durante la exploración; para ello, el nivel láser debe estar en modo punto o línea.

2.9 Inclinación manual

1. Después de encender el nivel láser y de esperar a que se nivele automáticamente, pulse la tecla Auto/Man (20). El indicador LED situado junto a ella (19) parpadeará, indicando que el nivel está en modo manual y que puede ajustar la inclinación sobre el eje X. A continuación, la cabeza comenzará a girar.
2. Pulse la tecla (17) para ajustar una inclinación positiva respecto al eje X o la tecla (16) para una inclinación negativa.
3. Para cambiar al eje Y, pulse la tecla Tilt (22). Ambos indicadores LED (19) y (21) parpadearán, indicando que el nivel está en modo manual y que puede ajustar la inclinación sobre el eje Y.
4. Pulse la tecla (17) para ajustar una inclinación positiva respecto al eje Y o la tecla (16) para una inclinación negativa.

3.0 Alimentación eléctrica

3.0.1 Instalación de las pilas alcalinas

1. Para instalar las pilas alcalinas en su nivel láser SKR301, desenrosque la tapa situada en la parte inferior del instrumento.
2. Retire el soporte con las pilas.
3. Introduzca dos pilas alcalinas (D o LR20) en el soporte, haciendo coincidir la polaridad de forma correcta (+ y -) tal como se indica en la parte inferior del soporte.
4. Vuelva a colocar el soporte de las pilas en su sitio y apriete el tornillo. Su nivel láser SKR301 queda ahora dispuesto para su uso.

Cambio de las pilas

1. Cuando las pilas están bajas, el cabezal láser detiene su giro y se enciende el indicador luminoso de la pila (23).
2. Sustituya ambas pilas al mismo tiempo.

3.0.2 Utilización de baterías recargables

Primer uso

Si su nivel láser SKR301 dispone de batería recargable, deberá recargarla durante 15 horas antes de su primer uso.

1. Introduzca el enchufe del cargador en la toma situada en la batería (10).
2. Enchufe el cargador a un enchufe de la red (110 o 220 voltios, en función del cargador y del país).
3. Cargue la batería durante 15 horas.

Recicle siempre las pilas.

No tire las pilas a la basura normal.

Recargas posteriores

El nivel láser SKR301 se puede cargar durante su funcionamiento. Si se dispone de corriente eléctrica en el lugar de trabajo, enchufe el cargador y continúe con su tarea. También puede retirar la batería para cargarla y colocar pilas alcalinas en su lugar para poder continuar el trabajo.

Para encontrar una duración óptima de la batería se recomienda cargarla únicamente cuando se haya descargado por completo.

Para garantizar la duración de la batería no la mantenga más de 20 horas cargando.

El cargador y la batería se pueden estropear si están húmedos.

Guarde y cargue siempre el instrumento en un sitio seco y a cubierto.

3. Verificación y ajuste del nivel láser SKR301

ESTE CAPÍTULO ES MUY IMPORTANTE: A continuación se facilitan unas sencillas instrucciones para verificar la calibración de su nivel láser SKR301.

Recuerde que el nivel láser es un instrumento de precisión y que es importante mantenerlo calibrado y en buenas condiciones. La precisión de su trabajo es sólo responsabilidad suya y debe comprobar el instrumento con regularidad, en especial antes de realizar tareas importantes. Antes de efectuar cualquier calibración, asegúrese de que el nivel láser está en modo punto al detener su rotación.

A continuación se facilitan las indicaciones para verificar la calibración en cada eje. Si el nivel láser necesitase ser calibrado, siga dichas instrucciones o llévelo a un centro de asistencia.

3.1 Verificación y calibración horizontales (ejes X e Y)

3.1.1 Verificación horizontal

1. Coloque el nivel láser sobre una superficie plana a una distancia de entre 15 y 30 m de una pared. Colóquelo de forma que el X1 mire hacia la pared.
2. Encienda el instrumento. Una vez nivelado, detenga su rotación de manera que el haz sea un punto.
3. Marque la posición del haz.
4. Gire el láser 180°. Después de que transcurran 90 segundos, gire el láser 180° y marque la posición del haz junto a la primera marca.
5. Ambas marcas deben estar en el mismo sitio. A 30 m las marcas no deben distar más de 6 mm entre sí. A 15 m las marcas no deben distar más de 3 mm entre sí. Si esto se cumple, la precisión del nivelado es de +/- 0,010%.
6. Si las MARCAS ESTÁN dentro de este margen, el eje X está calibrado. A continuación se debe verificar el eje Y (véase bajo 7). Si las MARCAS no están suficientemente cerca, el eje X necesita ser recalibrado (consúltense las instrucciones que se ofrecen a continuación).
7. Para verificar el eje Y, gire el láser 90° a partir del paso 4, de manera que Y1 quede frente a la pared. Repita los mismos pasos: marque la posición del haz Y, gire el instrumento 180°, vuelva a girar y marque de nuevo. Si las MARCAS se encuentran alejadas una de la otra más de 6 mm a 30 m, el eje Y necesita ser recalibrado. eje Y

eje Z

3.1.2 Calibración horizontal

El nivel láser se debe calibrar para situar el haz en el centro de las dos marcas hechas anteriormente (pasos 3 a 4 del apartado 3.1.1). La calibración se efectúa fácilmente con el teclado del instrumento, el mando a distancia o el detector.

Calibración del eje X

1. Apague el nivel láser antes de ajustarlo en modo calibración. Pulse simultáneamente las dos teclas Encendido/Apagado y Auto/Man.
2. Deje transcurrir algunos pocos segundos y suelte la tecla de Encendido/Apagado.
3. El indicador LED X (23) parpadeará y a continuación lo hará el indicador LED Y (21). Suelte la tecla Auto/Man.
4. El indicador LED X (23) parpadeará rápidamente, lo que indica que el nivel láser está listo para ser calibrado en el eje X. Si no ha movido el instrumento, puede usar las marcas X que ha realizado en los pasos 3 y 4 del apartado 3.1.1 (Verificación horizontal).
5. Marque la posición que se encuentra a medio camino de ambas marcas.
6. Con X2 mirando a las MARCAS, ajuste el haz de láser para que coincida con la MARCA central mediante la tecla (16) o la (17) del teclado del instrumento o mediante la (2) o la (3) del detector o del mando a distancia.
7. A continuación verifique el eje Y frente a la marca central. Haga girar 90° el instrumento de manera que Y2 mire a la pared. Si el haz no coincide con la marca central, calibre el eje Y. En caso de que sí coincida, consulte abajo el apartado de "Grabación de la calibración".

Calibración del eje Y

1. Para pasar a la calibración del eje Y, pulse la tecla (15) del instrumento o la (4) del detector o del mando a distancia. El indicador LED Y parpadeará rápidamente, lo que indica que el nivel láser está listo para ser calibrado en el eje Y.
2. Si no ha movido el instrumento, utilice la marca central realizada anteriormente. Ajuste el haz de láser para que coincida con dicha posición central mediante la tecla (16) o la (17) del teclado del instrumento o mediante la (2) o la (3) del detector o del mando a distancia.

Grabación de la calibración

Ahora el nivel láser se encuentra calibrado en los ejes X e Y.

Pulse la tecla (14) del teclado o la (5) del detector o del mando a distancia para grabar los datos de calibración. Si no desea grabar la calibración, pulse la tecla de Encendido/apagado (24) del nivel láser.

3.2 Verificación y calibración vertical (eje Z)

3.2.1 Verificación vertical

1. Ajuste el nivel láser en modo vertical, sobre una superficie plana a una distancia de alrededor de 3 m a una línea a plomo (con una plomada convencional con un hilo de al menos 2,4 m). Si tuviera necesidad de calibrar el instrumento, el haz se ve mejor en una estancia oscura.
2. Utilice los pies regulables para nivelar el nivel láser de forma aproximada.
3. Encienda el instrumento. Detenga la rotación de forma que el haz sea un punto.
4. Sujete la cabeza del láser y mueva el haz hacia arriba y hacia abajo por toda la longitud del hilo de plomada de forma manual. Si el haz está inclinado, desviado de la vertical del hilo de la plomada, significa que el eje Z necesita ser calibrado.

3.2.2 Calibración vertical

1. Apague el nivel láser antes de ajustarlo en modo calibración. Pulse simultáneamente las teclas Encendido/Apagado y Auto/Man.
2. Deje transcurrir todos los pasos y suelte la tecla de Encendido/Apagado.
3. El indicador LED X (23) parpadeará y a continuación lo hará el indicador LED Y (21). Suelte la tecla Auto/Man.
4. El indicador LED Z (19) parpadeará rápidamente, lo que indica que el nivel láser está listo para ser calibrado en el eje Z.
5. Desplace el haz hasta que se encuentre vertical y paralelo al hilo de plomada mediante la tecla (16) o la (17) del nivel láser o la (2) o (3) del detector o del mando a distancia. Desplace ligeramente el nivel láser para colocar el haz sobre el hilo de plomada y realizar una verificación final.

Grabación de la calibración

El nivel láser se incluye ahora calibrado en el eje Z. Pulse la tecla (14) del nivel láser o la (5) del detector o del mando a distancia para grabar los datos de calibración. Si no desea grabar la calibración, pulse la tecla de Encendido/Apagado del nivel láser.

4. Cuidado y manejo

PRECAUCIÓN: El uso de los controles o ajustes o la realización de procedimientos distintos de los especificados aquí puede ocasionar exposición a radiaciones peligrosas.

1. El nivel láser SKR301 es un instrumento de precisión que se debe manejar con cuidado. Evite golpes y vibraciones. Guarde y transporte el nivel láser y sus accesorios siempre en su maleta.
2. Aunque está fabricado a prueba de intemperie, mantenga siempre el nivel láser y sus accesorios secos y limpios después de ser usados. De esta manera prolongará la duración de la batería.
3. No guarde su nivel láser a una temperatura inferior a -20°C o superior a 80°C , ya que los componentes electrónicos podrían resultar dañados.
4. No guarde su instrumento en su maleta si uno de los dos está mojado, para evaporar la condensación en el interior del nivel.
5. Para mantener la precisión de su nivel láser debe verificarlo y ajustarlo con regularidad.
6. Mantenga limpias las lentes de las aberturas (2) y (3). Para ello utilice un trapo suave y un producto limpiacristales.
7. Se recomienda cargar la batería con regularidad (aplicable solo a la versión recargable). No obstante, asegúrese de recargar solamente cuando esté completamente descargada o cercana a la descarga. Al recargar baterías que aún tienen energía se reduce su capacidad.

5. Garantía

Su nivel láser SKR301 está garantizado contra defectos de fabricación por un período de un año. Esta garantía quedará invalidada si se hace un uso indebido del instrumento o si se golpea.

La responsabilidad del fabricante no superará bajo ninguna circunstancia el coste de la reparación o sustitución del instrumento.

La garantía se invalidará asimismo si el instrumento lo desmonta cualquier persona que no sea un técnico autorizado.

Las especificaciones están sujetas a cambios sin previo aviso.

6. Accesorios

6.1 Combinación de detector y control remoto láser

Para aplicaciones manuales o con varilla graduada. También puede usar el montaje magnético para acoplar los espárragos de metal para la alineación del muro cortina exterior o las rejillas de techo para el nivelado del techo acústico.

- Botones superiores

- Pantalla LCD

- Modo detección

1. Pulse el botón de encendido/apagado para conectar el detector.
2. Pulse el botón central para seleccionar la precisión (banda inactiva).
3. Pulse el botón superior para seleccionar el nivel de sonido.
4. Gire la ventana de detección hacia el rayo láser y mueva el detector hacia arriba o hacia abajo según la información mostrada en la pantalla LCD. Existen 5 canales de información o indicadores de graduación.

Una flecha hacia abajo indica que debe mover el detector hacia abajo para lograr la referencia del láser; una flecha hacia arriba indica que lo haga hacia arriba. Cuando aparece una línea horizontal en la pantalla, el detector se encuentra en el mismo nivel que el rayo láser.

1. Pulse el botón de encendido/apagado para desconectar el detector. Se desconectará automáticamente tras 10 horas de inactividad (y emitirá un pitido de advertencia).
2. Mantenga limpia la ventana de detección con la ayuda de un paño suave y limpiacristales.

- Modo control remoto

En el modo detección, pulse el botón de encendido/apagado para cambiar a las funciones de control remoto. Si el detector no está

activado, pulse cualquier botón (excepto el de encendido/apagado) para usarlo como control remoto para el láser.

El remoto puede usarse para detener o iniciar la rotación, acelerar o reducir la velocidad de rotación y mover el rayo o la captura. También controla el escaneo y la calibración electrónica.

- Especificaciones

Rango*	150 m en modo detectación 30 m en modo remoto
Precisión*	Fina ± 1 mm Gruesa ± 2,5 mm
Duración de la pila	50 horas; alcalina de 9 V
Impeceabilidad	medioambiental (IP66+)
Tamanío	15 x 8 x 3,5 cm / 450 g

*Varía según el láser utilizado. La precisión actual depende del diámetro del rayo y la distancia hasta el láser.

6.2 Mando a distancia

El mando a distancia permite detener, comenzar o variar el sentido de rotación del haz de láser, así como mover el haz vertical a izquierda y derecha. También sirve para controlar la exploración y la calibración.

Una pila alcalina AA de 1,5 V garantiza 50 horas de uso continuo. Para abrir el compartimiento de la pila, presione hacia arriba la pestaña de la parte superior, en la dirección de la flecha, con un destornillador.

	Modo punto o linea	Exploración
1		Encendido/apagado de exploración
2	Comenzar velocidad de rotación minima	Augentar distances
	Mover haz vertical a la izquierda	de exploración
3	Mover haz vertical a la derecha	Disminuir distancia de exploración
4	Rotación y control de velocidad a la izquierda	Apunar hacer la izquierda
5	Rotación y control de velocidad a la derecha	Apunar hacer la derecha
6	Pila	AA

6.3 Soportes

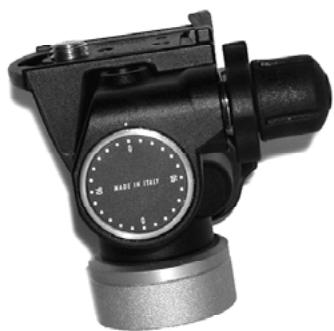

6.3.1 Soporte universal

El soporte universal se puede usar para montaje mural y para colocación vertical sobre un trípode. Es robusto y completamente metálico, con un mecanismo de muelle incorporado que permite variar fácilmente su altura para permitir una rápida colocación.

Dispone asimismo de un tornillo de ajuste preciso en su parte inferior, para colocaciones de precisión.

• En montaje mural se puede acoplar a una rejilla para colocarlo en un techo suspendido.
• El soporte se puede usar también sobre el lateral y acoplado a un trípode (5/8"-11) para sujetar el nivel láser en posición vertical.

6.3.2 Soporte en pendiente

El soporte en pendiente ajustable se utiliza para la disposición de planos inclinados, como los del techo de una catedral. El nivel láser debe estar en modo manual cuando se usa el soporte en pendiente.

6.3.3 Trípodes

El nivel láser se puede montar sobre un trípode de cabeza plana de 5/8"-11.

El trípode puede tener columna de elevación para ajustar la altura del nivel.

6.4 Otros accesorios

Soporte universal

• Las lentes potenciadoras de láser mejoran la visibilidad del haz de láser en presencia de luz brillante.
• El blanco magnético rojo CB60 mejora la visibilidad del haz de láser en presencia de luz brillante.

Se instala con rapidez sobre cualquier superficie metálica.

SKR301

2.1 Selector automático/manual (20)

Recargas posteriores

Sólo para países de la Unión Europea

¡No deseche los aparatos eléctricos junto con los residuos domésticos!

De conformidad con la Directiva Europea 2002/96/CE sobre residuos de aparatos eléctricos y electrónicos y su aplicación de acuerdo con la legislación nacional, las herramientas eléctricas cuya vida útil haya llegado a su fin se deben separar y trasladar a una planta de reciclaje que cumpla con las exigencias ecológicas.

Suecia

Válido solo para países de la UE

Los equipos eléctricos no deben desecharse en la basura doméstica.
