6823 - Herramientas eléctricas MAKITA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Atornillador para placas de yeso
Marca	MAKITA
Modelo	6823
Alimentación	Eléctrico (120 V, 50/60 Hz)
Doble aislamiento	Sí (clase II)
Velocidad en vacío	No especificada en el manual (estimación: 0-4000 rpm)
Ajuste de profundidad	Por manguito de bloqueo, paso de 1,5 mm por vuelta
Embrague	De disparo automático
Sentido de giro	Inversor (horario/antihorario)
Porta punta	Magnético
Gancho	Integrado, retráctil
Peso	No especificado (estimación: 1,3 kg)
Dimensiones (Largo x Ancho x Alto)	No especificado (estimación: 280 x 70 x 180 mm)
Longitud del cable	No especificada (estimación: 2,5 m)
Función continua	Sí (botón de bloqueo)
Material de la carcasa	Plástico reforzado
Accesorios incluidos	Puntas, porta punta magnético, posicionador
Mantenimiento	Limpieza regular, inspección de carbones por un centro autorizado
Garantía	1 año limitada (defectos de fabricación)
País de origen	No especificado (probablemente Japón/China)

Preguntas frecuentes - 6823 MAKITA

¿Cómo ajustar la profundidad de atornillado en la Makita 6823?

Gire el manguito de bloqueo en el sentido A (reducir) o B (aumentar). Una vuelta completa modifica la profundidad en 1,5 mm. La distancia entre el extremo del posicionador y la cabeza del tornillo debe ser de aproximadamente 1 mm.

¿Cómo invertir el sentido de giro?

Utilice la palanca inversora. Posición A para giro horario, posición B para antihorario. No cambie el sentido hasta que el motor se haya detenido por completo.

¿Por qué no gira la punta incluso cuando se presiona el interruptor?

El embrague solo se acopla si la punta se presiona contra la cabeza del tornillo con presión hacia adelante. Inserte la punta en el tornillo y empuje la herramienta hacia adelante para activar el accionamiento.

¿Cómo usar el gancho de suspensión?

Tire del gancho en el sentido A para sacarlo, luego empújelo en el sentido B para bloquearlo. Para guardarlo, invierta la operación.

¿Cómo reemplazar la punta del atornillador?

Desconecte la herramienta. Retire el posicionador del manguito de bloqueo tirando. Use unos alicates para quitar la punta del porta punta magnético. Inserte la nueva punta hasta el fondo y vuelva a colocar el posicionador.

¿Qué tipo de cable alargador usar?

Use un cable en buen estado, marcado 'W-A' o 'W' para exteriores. El calibre debe ser adecuado a la longitud y a la intensidad (ver tabla en el manual). Un cable demasiado fino provoca pérdida de potencia.

¿Cómo limpiar y mantener el atornillador Makita 6823?

Desconecte siempre la herramienta antes de cualquier mantenimiento. Limpie el exterior con un paño seco. Las reparaciones, el reemplazo de los carbones y las inspecciones deben realizarse en un centro autorizado de Makita.

¿Qué accesorios son compatibles con la Makita 6823?

Use solo los accesorios recomendados por Makita: puntas de inserción, porta punta magnético, posicionador. El uso de accesorios no aprobados puede causar lesiones.

¿Qué hacer si la herramienta no arranca?

Verifique que el enchufe esté bien conectado y que el cable no esté dañado. Asegúrese de que el interruptor no esté bloqueado. Si el problema persiste, contacte a un centro de servicio autorizado de Makita.

¿Cómo activar el funcionamiento continuo?

Presione el gatillo, luego presione el botón de bloqueo. Para detener, presione nuevamente el gatillo a fondo y luego suéltelo.

MANUAL DE USUARIO 6823 MAKITA

MANUAL DE INSTRUCCIONES

Atornillador para paneles de yeso

Para su seguridad personal, LEA DETENIDAMENTE este manual antes de usar la herramienta.

GUARDE ESTAS INSTRUCCIONES PARA FUTURA REFERENCIA.

INGLÉS

ESPECIFICACIONES

ESPAÑOL ESPECIFICACIONES

Modelo		6823	6824	6825
Especillas de electricas en México		120 V ~ 6,5 A 50/60 Hz
Capacidades	Tornillo de autoperforación	6 mm (1/4")
	Tornillo para pared "sheetrock"	5 mm (3/16")
Revoluciones por minuto (r.p.m.)		0 - 2 500/min.	0 - 4 500/min.	0 - 6 000/min.
Longitud total		301 mm (11-7/8")	290 mm (11-3/8")	290 mm (11-3/8")
Peso neto		1,5 kg (3,4 lbs)	1,4 kg (3,1 lbs)	1,4 kg (3,1 lbs)

• Debido a un programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin previo aviso.
• Nota: Las especificaciones pueden ser diferentes de país a país.

NORMAS DE SEGURIDAD GENERALES

USA002-2

(Para todas las herramientas)

AVISO: Lea y entienda todas las instrucciones. El no seguir todas las instrucciones listadas abajo, podrá resultar en una descarga eléctrica, incendio y/o heridas personales graves.

GUARDE ESTAS INSTRUCCIONES

Área de trabajo

1. Mantenga su área de trabajo limpia y bien iluminada. Los bancos de trabajo atestados y las áreas oscuras son una invitación a accidentes.
2. No utilice las herramientas eléctricas en atmósferas explosivas, tal como en presencia de líquidos, gases o polvo inflamables. Las herramientas eléctricas crean chispas que pueden prender fuego al polvo o los humos.
3. Mantenga a los curiosos, niños y visitantes alejados cuando utilice una herramienta eléctrica. Las distracciones pueden hacerle perder el control.

Seguridad eléctrica

1. Las herramientas doblemente aisladas están equipadas con una clavija polarizada (uno de los bornes es más ancho que el otro). Esta clavija encajará en una toma de corriente polarizada en

un solo sentido. Si la clavija no encaja totalmente en la toma de corriente, inviértala. Si aún así no encaja, póngase en contacto con un electricista calificado para que le instale una toma de corriente polarizada. No cambie la clavija de ninguna forma. El doble aislamiento elimina la necesidad de un cable de alimentación de tres hilos conectado a tierra y de un sistema de suministro de corriente conectado a tierra.

1. Evite tocar con el cuerpo superficies conectadas a tierra tales como tubos, radiadores, cocinas y refrigeradores. Si su cuerpo está puesto a tierra, existirá un mayor riesgo de que se produzca una descarga eléctrica.
2. No exponga las herramientas eléctricas a la lluvia ni a condiciones húmedas. La entrada de agua en una herramienta eléctrica aumenta el riesgo de que se produzca una descarga eléctrica.
3. No maltrate el cable. No utilice nunca el cable para transportar las herramientas ni tire de él para desenchufar la clavija de la toma de corriente. Mantenga el cable alejado del calor, aceite, bordes cortantes o partes en movimiento. Reemplace los cables dañados inmediatamente. Los cables dañados aumentarán el riesgo de que se produzca una descarga eléctrica.
4. Cuando emplee una herramienta eléctrica en exteriores, utilice cables de extensión que lleven la marca "W-A" o "W". Estos cables están catalogados para uso en exteriores y reducen el riesgo de que se produzcan descargas eléctricas.

Seguridad personal

1. Esté alerta, concéntrese en lo que esté haciendo y emplee el sentido común cuando utilice una herramienta eléctrica. No utilice la herramienta cuando esté cansado o bajo la influencia de

drogas, alcohol o medicamentos. Un momento sin atención mientras se utilizan herramientas eléctricas puede resultar en heridas personales graves.

1. Vístase apropiadamente. No se ponga ropa holgada ni joyas. Recójase el pelo si lo tiene largo. Mantenga su pelo, ropa y guantes alejados de las partes en movimiento. La ropa holgada, las joyas o el pelo largo pueden engancharse en las partes en movimiento.
2. Evite los arranques indeseados. Asegúrese de que el interruptor está apagado antes de enchufar la herramienta. El transportar herramientas con el dedo en el interruptor o el enchufar herramientas que tengan el interruptor en encendido invita a accidentes.
3. Retire las llaves de ajuste y llaves de apriete antes de encender la herramienta. Una llave de ajuste o llave de apriete que se deje puesta en una parte giratoria de la herramienta puede resultar en heridas personales.
4. No utilice la herramienta donde no alcance. Mantenga los pies sobre suelo firme y el equilibrio en todo momento. El mantener los pies sobre suelo firme y el equilibrio permiten un mejor control de la herramienta en situaciones inesperadas.
5. Utilice equipo de seguridad. Póngase siempre protección para los ojos. Las máscaras contra el polvo, botas antideslizantes, casco rígido, o protección para los oídos deberán ser utilizados para las condiciones apropiadas. Las gafas normales o de sol NO sirven para proteger los ojos.

Utilización y cuidado de las herramientas

1. Utilice mordazas u otros medios de sujeción prácticos para sujetar y apoyar la pieza de trabajo en una plataforma estable. El sujetar la pieza de trabajo con la mano o contra su cuerpo es inestable y puede llevar a la pérdida del control.
2. No fuerce la herramienta. Utilice la herramienta adecuada para su área. La herramienta correcta realizará la tarea mejor y de forma más segura a la potencia para la que ha sido diseñada.
3. No utilice la herramienta si el interruptor no la enciende o la apaga. Cualquier herramienta que no pueda ser controlada con el interruptor será peligrosa y debe ser reparada.
4. Desconecte la clavija de la toma de corriente antes de hacer ajustes, cambiar accesorios, o guardar la herramienta. Tales medidas de seguridad preventivas reducirán el riesgo de que la herramienta pueda ser puesta en marcha por descuido.
5. Guarde las herramientas que no esté utilizando fuera del alcance de los niños y de personas no preparadas. Las herramientas son peligrosas en manos de personas no preparadas.
6. Dé mantenimiento a sus herramientas. Mantenga las herramientas de corte afiladas y limpias. Las herramientas con buen mantenimiento y los bordes de corte afilados son menos propensas a atorarse y más fáciles de controlar.
7. Compruebe que no haya partes móviles desalineadas o atoradas, rotura de partes y cualquier otra condición que pueda afectar al funcionamiento de la herramienta. Si la herramienta está dañada, haga que se la reparen antes de utilizarla. Muchos accidentes son ocasionados por herramientas con un mal mantenimiento.
8. Utilice solamente accesorios que estén recomendados por el fabricante para su modelo. Los accesorios que pueden ser apropiados para una herramienta, pueden resultar peligrosos cuando se utilizan con otra herramienta.

SERVICIO

1. El servicio de la herramienta debe ser realizado solamente por personal de reparación calificado. Un servicio o mantenimiento realizado por personal no calificado puede resultar en un riesgo de sufrir heridas.
2. Cuando haga el servicio a una herramienta, utilice solamente piezas de repuesto originales. Siga las instrucciones de la sección de Mantenimiento de este manual. La utilización de piezas no autorizadas o el no seguir las instrucciones de mantenimiento puede crear un riesgo de descargas eléctricas o heridas.

UTILICE CABLES DE EXTENSIÓN APROPIADOS: Asegúrese de que su cable de extensión está en buenas condiciones. Cuando utilice un cable de extensión, asegúrese de utilizar uno del calibre suficiente para conducir la corriente que demande el producto. Un cable de calibre inferior ocasionará una caída en la tensión de línea y a su vez una pérdida de potencia y sobrecalentamiento. La Tabla 1 muestra el calibre correcto a usar dependiendo de la longitud del cable y el amperaje nominal indicado en la placa de características. Si no está seguro, utilice el calibre más alto. Cuanto menor sea el número de calibre, más corriente podrá conducir el cable.

Tabla 1. Calibre mínimo para el cable

Amperaje nominal		Voltios	Longitud total del cable en metros
		120 V~	7,6 m	15,2 m	30,4 m	45,7 m
Más de	No más de	Calibre del cable (AWG)
0A	6A		18	16	16	14
6A	10A		18	16	14	12
10A	12A		16	16	14	12
12A	16A		14	12	No se recomienda

NORMAS ESPECÍFICAS DE SEGURIDAD

USB004-2

No deje que la comodidad o familiaridad con el producto (a base de utilizarlo repetidamente) sustituya la estricta observancia de las normas de seguridad para el destornillador. Si utiliza esta herramienta de forma no segura o incorrecta, puede sufrir graves heridas personales.

1. Cuando realice una operación donde la herramienta de corte pudiera entrar en contacto con cableado oculto o su propio cable, sujete la herramienta por las superficies de asimiento aisladas. El contacto con un cable con corriente hará que la corriente circule por las partes metálicas de la herramienta y electrocute al operador.
2. Asegúrese siempre de que tiene suelo firme. Asegúrese de que no haya nadie debajo cuando utilice la herramienta en lugares altos.
3. Sujete la herramienta con firmeza.
4. Mantenga las manos alejadas de las partes giratorias.
5. No toque la broca o la pieza de trabajo inmediatamente antes de la operación; podrían estar muy calientes y producirle quemaduras.

GUARDE ESTAS INSTRUCCIONES

AVISO:

El USO INCORRECTO o el no seguir las normas de seguridad que se declaran en este instructivo podrá resultar en lesiones personales graves.

SÍMBOLOS

USD201-2

A continuación se muestran los símbolos utilizados para la herramienta.

V.....voltios

A. .amperios

Hz . hercios

~ corriente alterna

n0 . velocidad en vacío

Construcción clase II

.../min . revoluciones, alternaciones o carreras por minuto

• Asegúrese siempre de que la herramienta está apagada y desenchufada antes de ajustar o comprobar cualquier pieza en la herramienta.

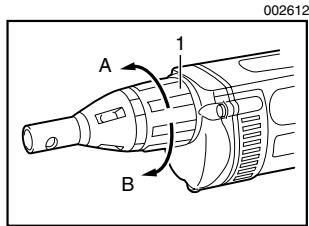

Ajuste de la profundidad 1. Funda de bloqueo

La profundidad puede ajustarse al girar la funda de bloqueo. Gírela en la dirección "A" para menor profundidad, y hacia la dirección "B" para mayor profundidad. Un giro completo en la funda de bloqueo

equivale a un cambio de 1,5 mm (1/16") en la profundidad.

Ajuste la funda de bloqueo de tal manera que la distancia entre la punta del localizador y la cabeza del tornillo sea aproximadamente de 1 mm (3/64") como se muestra en las ilustraciones. Coloque un tornillo de prueba en su material o pieza de réplica del material. Si la profundidad no corresponde con el tornillo, continúe ajustando hasta que obtenga la configuración de profundidad apropiada.

1. Localizador

1. Localizador

Accionamiento del interruptor

1. Interruptor del gatillo
2. Botón de bloqueo

PRECAUCIÓN:

• Antes de enchufar la herramienta, compruebe siempre que el gatillo interruptor se accione debidamente y que vuelva a la posición "OFF" (apagado) cuando lo suelte.

Para poner en marcha la herramienta, simplemente apriete el gatillo. La velocidad de la herramienta incrementa aumentando la presión en el gatillo. Suelte el gatillo para detenerla.

Para una operación continua, apriete el gatillo y después meta el botón de bloqueo.

Para detener la herramienta estando en la posición bloqueada, apriete completamente el gatillo y luego suéltelo.

NOTA:

• Incluso con el interruptor en la posición de encendido y el motor corriendo, la broca no rotará hasta que encaje la punta de la broca en la cabeza del tornillo y aplique presión a favor para enganchar el embrague (clutch).

Accionamiento del interruptor de inversión

1. Palanca del interruptor de inversión de giro

Esta herramienta cuenta con un interruptor de inversión que se utiliza para cambiar la dirección de la rotación. Mueva la palanca del interruptor de inversión a la posición ⇔ (lado A) para que la herramienta rote en el sentido de las agujas del reloj y a la posición ⇔ (lado B) para que rote en el sentido opuesto al de las agujas del reloj.

PRECAUCIÓN:

• Confirme siempre la dirección de giro antes de la operación.
• Utilice el interruptor de inversión solamente después de que la herramienta se haya parado completamente. Si cambia la dirección de giro antes de que la herramienta se haya parado, podría dañarla.

Gancho

El gancho es conveniente para cuando desea colgar la herramienta temporalmente.

Al usar el gancho, jálelo hacia la dirección A y luego empújelo hacia la dirección B para fijarlo.

Para retirarlo, devuélvalo a su posición inicial siguiendo el procedimiento inverso.

002644 1. Gancho

MONTAJE

PRECAUCIÓN:

• Asegúrese siempre de que la herramienta esté apagada y desenchufada antes de realizar cualquier trabajo en la herramienta.

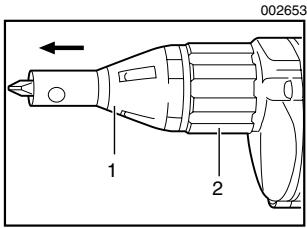

Instalación o extracción de la broca

Para quitar la broca, primero saque el localizador de la funda de bloqueo. Luego sujete la broca con un par de tenazas y jálela para sacarla del portabrocas magnético. A veces, resulta fácil contonear la broca con las tenazas a medida que la saca.

1. Localizador
2. Funda de bloqueo

Para instalar la broca, empújela firmemente en el portabrocas magnético. Luego instale el localizador empujándolo firmemente de regreso en el estuche de bloqueo.

1. Localizador
2. Broca
3. Portabrocas magnético

OPERACIÓN

Encaje el tornillo en el punto de la broca y coloque la punta del tornillo en la superficie de la pieza de trabajo a ser fijada. Aplique presión a la herramienta y enciéndala. Retire la herramienta tan pronto el embrague (clutch) se interponga. Luego suelte el gatillo del interruptor.

PRECAUCIÓN:

• Cuando encaje el tornillo en la punta de la broca, tenga cuidado de no empujar el tornillo. Si el tornillo se empuja hacia adentro, el embrague se engranará y el tornillo rotará repentinamente. Esto podría dañar la pieza de trabajo o causar una lesión.
• Asegúrese de que la broca está insertada rectamente en la cabeza del tornillo, o el tornillo y/o la broca podrían dañarse.

MANTENIMIENTO

PRECAUCIÓN:

• Asegúrese siempre de que la herramienta está apagada y desenchufada antes de intentar realizar una inspección o mantenimiento.

Para mantener la SEGURIDAD y FIABILIDAD del producto, las reparaciones, la inspección y sustitución de las escobillas de carbón, y cualquier otro mantenimiento o ajuste deberán ser realizados en Centros de Servicios de fábrica Autorizados por Makita, empleando siempre piezas de repuesto de Makita.

ACCESORIOS

PRECAUCIÓN:

• Estos accesorios o acoplamientos están recomendados para usar con su herramienta Makita asignada en este manual. El empleo de cualesquiera otros accesorios o acoplamientos conlleva un riesgo de sufrir heridas personales. Utilice los accesorios o acoplamientos solamente para su fin establecido.

Si necesita cualquier ayuda para más detalles en relación con estos accesorios, pregunte a su centro de servicios Makita local.

• Inserción de brocas
• Portabrocas magnético
• Localizador

EN0006-1

GARANTÍA LIMITADA MAKITA DE UN AÑO

Política de garantía

Cada herramienta Makita es inspeccionada y probada exhaustivamente antes de salir de fábrica. Se garantiza que va a estar libre de defectos de mano de obra y materiales por el periodo de UN AÑO a partir de la fecha de adquisición original. Si durante este periodo de un año se desarrollase algún problema, retorne la herramienta COMPLETA, porte pagado con antelación, a una de las fábricas o centros de servicio autorizados Makita. Si la inspección muestra que el problema ha sido causado por mano de obra o material defectuoso, Makita la reparará (o a su opción, reemplazará) sin cobrar.

Esta garantía no será aplicable cuando:

se hayan hecho o intentado hacer reparaciones por otros: - se requieran reparaciones debido al desgaste normal: - la herramienta haya sido abusada, mal usada o mantenida indebidamente: se hayan hecho alteraciones a la herramienta.

EN NINGÚN CASO MAKITA SE HARÁ RESPONSABLE DE NINGÚN DAÑO INDIRECTO, FORTUITO O CONSECUENCIAL DERIVADO DE LA VENTA O USO DEL PRODUCTO.

ESTA RENUNCIA SERÁ APLICABLE TANTO DURANTE COMO DESPUÉS DEL TÉRMINO DE ESTA GARANTÍA.

MAKITA RENUNCIA LA RESPONSABILIDAD POR CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO GARANTÍAS IMPLÍCITAS DE “COMERCIABILIDAD” E “IDONEIDAD PARA UN FIN ESPECÍFICO”, DESPUÉS DEL TÉRMINO DE UN AÑO DE ESTA GARANTÍA.

Esta garantía le concede a usted derechos legales específicos, y usted también podrá tener otros derechos que varían de un estado a otro. Algunos estados no permiten la exclusión o limitación de daños fortuitos o consecuenciales, por lo que es posible que la antedicha limitación o exclusión no le sea de aplicación a usted. Algunos estados no permiten limitación sobre la

duración de una garantía implícita, por lo que es posible que la antedicha limitación no le sea de aplicación a usted.

ADVERTENCIA

Algunos tipos de polvo creados por el lijado, serrado, amolado, taladrado, y otras actividades de la construcción contienen sustancias químicas reconocidas por el Estado de California como causantes de cáncer, defectos de nacimiento y otros peligros de reproducción. Algunos ejemplos de estos productos químicos son:

• plomo de pinturas a base de plomo,
• sílice cristalino de ladrillos y cemento y otros productos de albañilería, y
• arsénico y cromo de maderas tratadas químicamente.

El riesgo al que se expone variará, dependiendo de la frecuencia con la que realice este tipo de trabajo. Para reducir la exposición a estos productos químicos: trabaje en un área bien ventilada, y póngase el equipo de seguridad indicado, tal como estas máscaras contra el polvo que están especialmente diseñadas para filtrar partículas microscópicas.

Makita Corporation
