BEDIENUNGSANLEITUNG SKR301 MAKITA

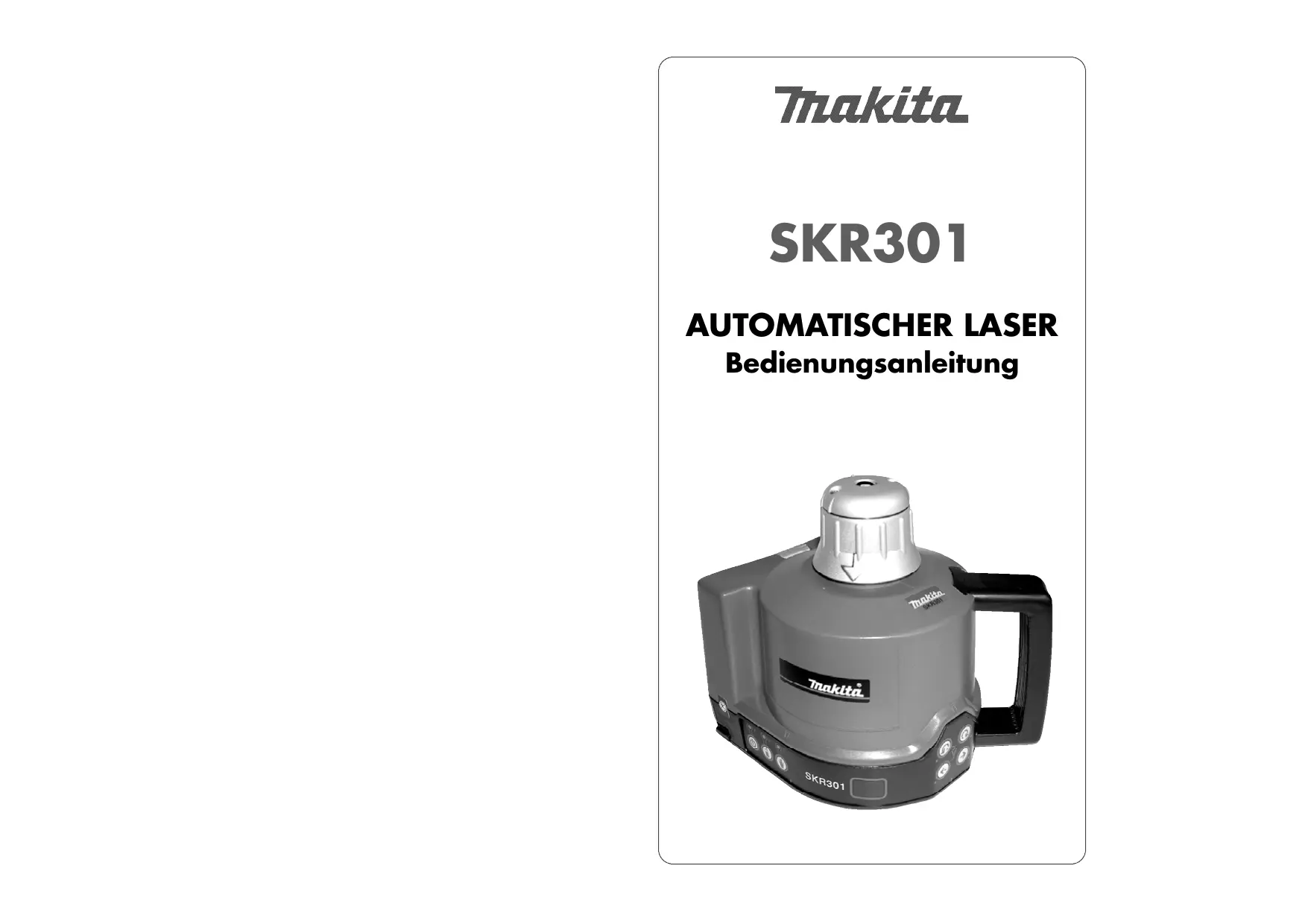

SKR301 AUTOMATISCHER LASER Bedienungsanleitung Inhaltsverzeichnis

1. Allgemeine informationen

Obwohl der SKR301 sehr einfach zu bedienen ist, empfehlen wir, dieses Handbuch vor Inbetriebnahme des Lasers durchzulesen.

1. Allgemeine Informationen

1.2 Technische Daten

1.4 Tastatur-Übersicht

2. Bedienungsanweisungen

2.3 Horizontale Aufstellung

2.4 Ve rtikale Aufstellung

2.5 Winkelausrichtung

2.6 Rotationsgeschwindigkeit

Der SKR301-Laser hat folgende Eigenschaften:

• Automatisch selbst nivellierend in Vertikal- und Horizontalbetrieb
• Laserstrahl wählbar: rotierende Fläche, Scanfunktion, Laserlinie, Punkt oder permanente Winkelübertragung
• Einfache elektronische Kalibrierung
• Fluchtstrahl, links und rechts einstellbar

2.7 Benutzung der Laserlinie

2.8 Benutzung der Scanfunktion

2.9 Manuelle Neigung

3. Prüfung und Justage

3.1 Horizontale Prüfung und Kalibrierung

Der SKR301 ist ein automatischer Laser mit sichtbarem Strahl zur Nivellierung, vertikalem Ausrichten, Loten und Winkelausrichten. Die Anwendungen beinhalten das Ausrichten abgehängter Decken, von Böden, Zwischenwänden, und eine Vielzahl von Ausrichtungsarbeiten im Außenbereich.

3.2 Ve rtikale Prüfung und Kalibrierung

4. Pflege und Wartung

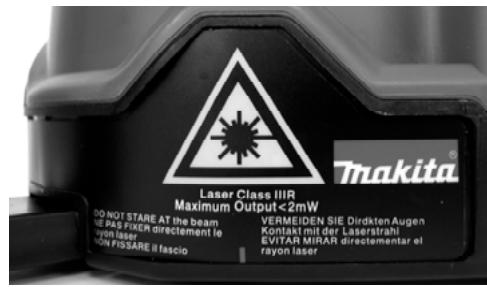

Achtung: Der SKR301 ist ein Klasse 2 oder 3R (US Version) Laser und wurde unter Beachtung der internationalen Norm IEC 285 hergestellt. Obwohl die abgegebene Laserleistung 1mW in Klasse 2 und 2mW in Klasse 3a nicht überschreiten, werden folgende Vorsichtsmaßnahmen empfohlen: Nicht direkt in den Strahl blicken Nicht in Augenhöhe aufstellen

6.4 Weiteres Zubehör

1.2 Technische Daten

Empfohlener Arbeitsbereich

1.4 Tastaturübersicht siehe Abb. 3/4

US-Version: 2mW, Klasse 3R

14. Laserrotation linksherum + Drehgeschwindigkeit /

Kalibrierungsdaten speichern

15. Laserrotation rechtsherum + Drehgeschwindigkeit /

Kalibrierachse wechseln

16. Fluchtstrahl nach rechts bewegen /

Strahl nach unten bewegen

17. Fluchtstrahl nach links bewegen /

Strahl nach oben bewegen

18. Empfangsfenster für Fernbedienung

19. Manuell Modus LED-Anzeige / Z-Achsenkalibrieranzeige

20. Manuell / Automatik

21. H.I. (Tilt) LED-Alarmanzeige / Y-Achsenkalibrieranzeige

22. H.I. Alarm ( Tilt )

23. Batteriewarnanzeige / X-Achsenkalibrieranzeige

2 Alkali-Batterien (LR20 oder D)

oder aufladbare Akkus Kursiv gedruckte Hinweise erklären Anzeigen und Tasten im Kalibrierungsmodus. 1,000 F. (300 m) mit Empfänger (Durchmesser) Genauigkeit

+/-10 mm bei 100 m) Horizontierbereich +/–8% Scanwinkel Von 3° bis 34° Laserdiode 635 nm maximal Europäische Version: 1mW, Klasse 2 Stromversorgung Ladezeit 15 Stunden Betriebszeit 40 Stunden mit Akkus 160 Stunden mit Alkali-Batterien Abmessungen 15 x 16 x 17 cm und Gewicht

Rotationsgeschwindigkeit 0,90,150,300,450,600 U/min Schutzart Regen- und Staubschutz (IP65)

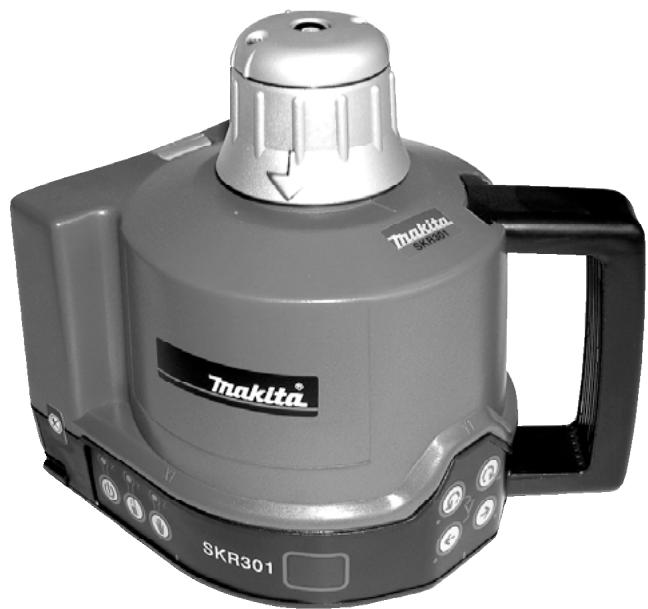

1.3 Übersicht. Siehe Abb. 1/2

2. Lot- oder Fluchtstrahllaseraustritt

4. Laserlinienaustritt

6. 90° Indexmarkierung (eine von vier)

7. Einstellbarer Fuß für vertikale Aufstellung

8. Verstellbare Füße für vertikale Aufstellung

2. Inbetriebnahme inbetriebnahme des SKR301

Eine Übersicht über die Laser- und Tastenfunktionen befindet sich auf der Innenseite der Frontabdeckung. Nach dem Einschalten führt der Laser einen Selbsttest durch. Der Strahl blinkt während des Horizontierens. Nach der Horizontierung beginnt der Laserkopf zu rotieren.

2.1 Auto/Man-Taste (20)

• Auto: Automatische Nivellierung Standardeinstellung beim Einschalten des Lasers
• Man: Manuelle Einstellungen Nach dem Einschalten ist der SKR301 immer im Automatikmodus (Auto). Nachdem die Horizontierung beendet ist, rotiert der Laserkopf. Sie können auch eine konstante Drehzahl im Manuellen Modus wählen. In diesem Fall rotiert der Laserkopf, auch wenn das Gerät nicht horizontiert ist (notwendig auf geneigten Ebenen).

Zur Sicherheit signalisiert eine rote LED über der Auto/Man-Taste dem Benutzer, dass der Laser auf manuell geschaltet ist. Boden zum Einsatz gebracht werden. (Er kann jedoch auch auf einer vertikalen Halterung angebracht werden).

1. Klappen Sie den einschiebbaren Fuß aus (7). Stellen Sie das

Gerät in vertikaler Position auf dem Fuß auf. Verwenden Sie die verstellbaren Füße (8) für die Grobausrichtung des Lasers.

2. Schalten Sie das Gerät ein. Nach der automatischen

Horizontierung beginnt der Laserkopf zu rotieren. TILT: H.I. Alarmmodus. Nur nach Einschaltung aktiv. Die TiltFunktion wird auch als H.I. (Höhe Instrument) - Alarm bezeichnet. Diese Funktion stoppt den Laser und gibt ein Warnsignal, falls der Laser g e s t ö rt oder bewegt wird, um Fehlmessungen zu vermeiden. Die Tilt Funktion gibt es nur im Automatikmodus, nicht im manuellen Modus. Drücken Sie die Tilt-Taste (22) nach dem Einschalten des Gerätes. Der H.I. Alarm wird 30 Sekunden nach der Selbstnivellierung aktiv. Die rote LED über der Tilt-Taste blinkt bei dieser Betriebsart. Wird der Laser gestört, stoppt die Rotation des Laserkopfes, und die rote LED leuchtet durchgehend. Schalten Sie den Laser aus, warten Sie 5 Sekunden und schalten Sie ihn wieder ein (überprüfen Sie, ob der Laserstrahl noch auf die ursprüngliche Referenz eingestellt ist).

2.3 Horizontale Aufstellung

1. Der SKR301 kann direkt auf dem Boden, einer Wandhalterung

oder einem Standardstativ (5/8 - 11) zum Einsatz gebracht werden.

2. Drücken Sie die Ein/Aus-Taste (24); um den Laser einzuschalten.

Er beginnt mit der automatischen Selbstnivellierung.

3. Drücken Sie Taste (22), um in den H.I.- Alarmmodus zu schalten.

Dieser ist 30 Sekunden nach der Selbstnivellierung verfügbar.

4. Drücken Sie Taste (14 ) oder (15), wenn Sie den Laser auf einen

bestimmten Punkt richten möchten.

5. Halten Sie, je nach gewünschter Richtung, Taste (14) oder (15)

gedrückt, um die Rotationsgeschwindigkeit einzustellen. Drücken Sie einmal auf die Taste der Gegenrichtung, um die Rotation zu stoppen.

6. Drücken Sie Taste (20), um in den Manuellbetrieb zu schalten.

7. Drücken Sie Taste (24), um den Laser auszuschalten.

2.4 Vertikale Aufstellung

Hierfür wird kein Zubehör benötigt. Der SKR301 kann direkt auf dem

2.5 Winkelausrichtung

1. Stellen Sie den Laser auf dem Boden auf, und wiederholen Sie

Schritte 1 und 2 für die vertikale Aufstellung.

2. Stoppen Sie die Rotation des Kopfes, indem Sie die Taste (14) oder

3. Um die vertikale Laserebene im rechten Winkel zur Referenzlinie

• Richten Sie den Pfeil (5) unter dem Laserstrahlaustritt auf den Index (6) über dem einschiebbaren Fuß aus (es gibt auch eine Indexmarkierung auf dem Fuß).
• Bewegen Sie den Laserstrahl auf den Referenzpunkt auf dem Boden, und halten Sie dabei Pfeil und Index in Übereinstimmung.
• Bringen Sie den oben am Kopf austretenden Strahl in Übereinstimmung mit Ihrem zweiten Referenzpunkt mit Taste (16) oder (17) auf dem Gerät, Empfänger oder der Fernbedienung. (Dieser Strahl bildet einen Winkel von 90° bzw. einen rechten Winkel zum anderen Strahl der Laserebene).
• Lassen Sie den Laserkopf rotieren, und ändern Sie mit den Tasten (14) oder (15) die Rotationsgeschwindigkeit, oder verwenden Sie die Laserlinie. Es ist sehr wichtig während der Benutzung des Lasers zu prüfen, dass er nicht bewegt wurde und die Einstellungen noch stimmen.

2.6 Rotationsgeschwindigkeit

Der Laser ist mit einer sichtbaren Laserdiode ausgestattet. Es kann erforderlich sein, die Rotationsgeschwindigkeit mit den Tasten (14) und (15) an die Umgebungshelligkeit anzupassen. Der Laserstrahl ist bei langsamerer Rotation besser sichtbar. Die Rotation kann gestoppt und der Laserstrahl manuell ausgerichtet werden, um den Laserstrahl auch über lange Distanz besser sehen zu können.

2.7 Benutzung der Laserlinie

Ideal zum Ausrichten über kurze Distanz. Um die Laserlinienfunktion zu nutzen, halten Sie den Laserkopf fest und drehen Sie den Deckel (12), so dass der Laserstrahl aus dem Laserlinienaustritt (4) scheint. Dies ergibt eine genaue und stabile Laserlinie, um direkt in der Referenzhöhe zu arbeiten. Sie können die Linie manuell durch Drehen des Laserkopfs oder mit der Fernbedienung verfahren. Der LDR180-Empfänger kann nicht mit der Laserlinienfunktion betrieben werden.

2.8 Benutzung der Scanfunktion

Der Laserstrahl ist über größere Distanz besser sichtbar. Um die Scanfunktion zu benutzen, schalten Sie den Laser ein. Er sollte sich im 'Punkt'-Modus befinden. Befindet er sich im Laserlinienmodus, stoppen Sie die Rotation, und halten Sie dann den Laserkopf fest und drehen Sie den Deckel (12), so dass der Laserstrahl aus dem Laserlinienaustritt (3) scheint. Um in den Scanmodus zu wechseln, benutzen Sie die Tasten (siehe unten), den Empfänger (Seite 17) oder die Fernbedienung (Seite 20).

1. Drücken Sie zum Scannen gleichzeitig die Tasten (14) und (17). Der

Strahl blinkt, bis er horizontiert ist, und das Scannen beginnt.

2. Richten Sie die Scanlinie mit den Tasten (14) oder (15) aus.

3. Stellen Sie mit den unteren beiden Tasten den Winkel (Weite 3° bis

34°) der Scanlinie ein. Benutzen Sie (17) zur Vergrößerung und (18) zur Verringerung.

4. Um den Scannmodus zu stoppen, drücken Sie wiederum die Tasten

(14) und (17) gleichzeitig. Keine Winkelausrichtung im Scanning-Modus.

2.9 Manuelle Neigung

1. Schalten Sie den Laser ein und warten Sie, bis er horizontiert ist.

Drücken Sie dann die Auto/Man-Taste (20). Die LED daneben (19) blinkt und zeigt an, dass sich der Laser im manuellen Modus befindet, und die X-Achse kann geneigt werden. Der Rotorkopf dreht.

2. Drücken Sie (17), um eine positive Neigung für X einzustellen, und

drücken Sie (16), um eine negative Neigung einzustellen.

3. Um zur Y-Achse zu wechseln, drücken Sie die einmal die Tilt-Taste

(22). Die beiden LEDs (19) und (21) blinken, um anzuzeigen, dass das Gerät im manuellen Modus ist und die Y-Achse geneigt werden kann.

4. Drücken Sie (17), um eine positive Neigung für Y einzustellen, und

drücken Sie (16), um eine negative Neigung einzustellen.

3.0.1 Einsetzen von Alkali-Batterien

1. Um die Alkali-Batterien in den SKR301-Laser einzusetzen, schrauben

Sie den Batteriefachdeckel auf der Unterseite des Geräts ab.

2. Entnehmen Sie das Batteriefach.

3. Setzen Sie zwei Alkali-Batterien (D oder LR20) unter Berücksichtigung

der Polarität (“+” oder “-”) wie unten im Batteriefach angegeben ein.

4. Setzen Sie das Batteriefach wieder ein und ziehen Sie die Schraube

fest. Der SKR301 ist jetzt betriebsbereit. Austausch der Batterien

1. Wenn die Batterieleistung erschöpft ist, wird die Rotation des

Laserkopfs gestoppt und die Batteriewarnanzeige (23) beginnt zu leuchten.

2. Tauschen Sie die beiden Batterien immer gemeinsam aus.

3.0.2 Benutzung von Akkus

Erstinbetriebnahme Wenn der SKR301 mit Akkus ausgestattet ist, muss der Akkupack vor der Erstinbetriebnahme min. 15 Stunden geladen werden.

1. Stecken Sie den Ladegerätstecker in den Ladeanschluss am

2. Stecken Sie das Ladegerät in eine Steckdose (110 Volt oder 220

Volt, je nach Ladegerät und Land).

3. Laden Sie für min. 15 Stunden.

Always recycle batteries Do not discard batteries into garbage can or the like Aufladen des Akkus Der SKR301 kann während des Betriebs aufgeladen werden. Falls ein Stromanschluss auf der Baustelle zur Ve rfügung steht, schließen Sie einfach das Ladegerät an und arbeiten weiter mit dem Laser. Sie können auch den Akku zum Aufladen entnehmen und durch das Batteriefach mit Alkali-Batterien ersetzen, um weiterarbeiten zu können. Für eine optimale Lebensdauer des Akkus wird empfohlen, den Akku nur nach vollständiger Entladung wieder aufzuladen. Um den Akku nicht zu beschädigen, laden Sie ihn nicht länger als 20 Stunden. Der Akku und das Ladegerät können durch Feuchtigkeit beschädigt werden. Lagern und laden Sie das Gerät nur an trockenen und überdachten Ort e n .

3. Prüfung und Justage

DIESES KAPITEL IST SEHR WICHTIG: Hier ist eine einfache Anleitung zur Prüfung der Kalibrierung des SKR301 beschrieben. Bedenken Sie, dass der Laser ein Präzisionsmessgerät ist, und es sehr wichtig ist, dieses kalibriert und in gutem Zustand zu halten. Die Genauigkeit Ihrer Arbeiten liegt in Ihrer Verantwortung und daher sollte das Gerät regelmäßig geprüft werden, insbesondere vor wichtigen Messungen. Achten Sie vor der Prüfung der Kalibrierung darauf, dass der Laser sich im Punktmodus befindet und die Rotation gestoppt ist. Folgen Sie den Anweisungen, um alle Achsen zu prüfen. Wenn der Laser kalibriert werden muss, folgen Sie der Anleitung oder bringen Sie den Laser in eine Service-Werkstatt.

3.1 Horizontale Prüfung und Kalibrierung

Prüfung X-Achse Z-Achse Y-Achse

1. Stellen Sie den Laser auf

einer ebenen Fläche etwas 30 m Entfernung von einer Wand auf. Drehen Sie den Laser so, dass X1 exakt in Richtung Wand zeigt. 2. Schalten Sie den Laser ein. Wenn der Laser horizontiert hat, stoppen Sie die Rotation, so dass ein Punkt erzeugt wird.

3. Markieren Sie die Höhe des Strahls an der Wand.

4. Drehen Sie den Laser um 180°. Warten Sie 90 Sekunden und

markieren Sie dann die Höhe des Strahls neben der ersten Markierung.

5. Beide Markierungen müssen in der gleichen Höhe sein. In 30

Metern sollten die Markierungen nicht mehr als 6 mm voneinander entfernt sein. Dies entspricht einer Horizontierungsgenauigkeit von +/- 0,010%. 6. Ist der Abstand der Markierungen klein genug, braucht die XAchse nicht kalibriert werden. Die zweite Achse Y muss nun geprüft werden (siehe Schritt 7). Ist der Abstand der Markierungen größer, muss die X-Achse neu kalibriert werden (siehe Anleitung unten).

7. Zum Prüfen der Y-Achse, drehen Sie den Laser um 90° ab Schritt 4,

so dass Y1 in Richtung Wand zeigt. Wiederholen Sie die gleichen

Schritte: Markieren Sie den Y-Strahl, drehen Sie um 180° und markieren Sie erneut. Ist der Abstand der Markierungen größer als 1/8'' in 100 F., sollte die Y-Achse neu kalibriert werden.

3.1.2 Horizontale Kalibrierung

Der Laser muss so kalibriert werden, dass der Strahl auf die Mitte der beiden Markierungen (Schritte 3-4 in 3.1.1) zeigt. Die Kalibrierung lässt sich leicht mit der Laser- Tastatur, der Fernbedienung oder dem Empfänger vornehmen. Kalibrierung der X-Achse

1. Schalten Sie den Laser aus, bevor Sie in den Kalibriermodus

wechseln. Drücken Sie gleichzeitig die beiden Tasten On/Off und Auto/Man.

2. Lassen Sie die On/Off-Taste nach einigen Sekunden los.

3. Erst blinkt die X LED (23), dann die Y LED (21). Lassen Sie erst

jetzt die Auto/Man-Taste los.

4. Die X LED (23) blinkt schnell, um anzuzeigen, dass der Laser in

der X-Achse kalibriert werden kann. Wenn Sie den Laser nicht bewegt haben, verwenden Sie die in den Schritten 3 und 4 von

3.1.1 (Horizontale Prüfung) erstellten Markierungen.

5. Markieren Sie den Punkt, der genau in der Mitte zwischen den

beiden Markierungen liegt.

6. Mit X2 in Richtung der Markierungen bewegen Sie den

Laserstrahl mit (16) oder (17) auf der Laser-Tastatur oder (2) oder (3) am Empfänger oder der Fernbedienung nach oben oder unten auf die mittlere Markierung.

7. Prüfen Sie dann die Y-Achse mit der mittleren Markierung. Drehen

Sie den Laser um 90°, so dass Y2 in Richtung Wand zeigt. Wenn der Strahl nicht auf die mittleren Markierung gerichtet ist, muss Y kalibriert werden. Wenn Y in Ordnung ist, siehe «Kalibrierung speichern» unten. Kalibrierung der Y-Achse

1. Zum Ändern der Kalibrierung der Y-Achse drücken Sie (15) am

Laser oder (4) am Empfänger oder der Fernbedienung. Die Y LED blinkt schnell, um anzuzeigen, dass der Laser in der Achse kalibriert werden kann. 2. Wenn Sie den Laser nicht bewegt haben, verwenden Sie die mittlere Markierung oben. Bewegen Sie den Laserstrahl mit (16) oder (17) auf der Laser-Tastatur oder (2) oder (3) am Empfänger oder der Fernbedienung nach oben oder unten auf diese Markierung.

Speichern der Kalibrierung Der Laser ist nun in der X- und Y-Achse kalibriert. Drücken Sie (14) auf der Tastatur oder (5) am Empfänger oder der Fernbedienung, um die Kalibrierungsdaten zu speichern. Wenn Sie die Kalibrierung nicht speichern möchten, drücken Sie die On/Off-Taste (24) am Laser.

3.2 Vertikale Prüfung und Kalibrierung

3.2.1 Vertikale Prüfung

1. Stellen Sie den Laser im Vertikalbetrieb auf einer ebenen Fläche

im Abstand von etwa 10 F. zum Lot auf (Lotgewicht befestigt an einer Schnur, mindestens 8 F. hoch). Wenn Sie kalibrieren müssen, ist der Strahl in einem verdunkelten Raum besser sichtbar.

2. Verwenden Sie die verstellbaren Füße für die Grobausrichtung

3. Schalten Sie den Laser ein. Stoppen Sie die Rotation, im

4. Halten Sie den Laserkopf und bewegen Sie den Strahl über die

gesamte Länge der Lotlinie von Hand nach oben und unten. Wenn der Strahl verschoben und nicht parallel zur Lotlinie ist, muss die ZAchse kalibriert werden.

3.2.2 Vertikale Kalibrierung

1. Schalten Sie den Laser aus, bevor Sie in den Kalibriermodus wechseln.

Drücken Sie gleichzeitig die beiden Tasten On/Off und Auto/Man.

2. Lassen Sie die On/Off-Taste nach einigen Sekunden los.

3. Erst blinkt die X LED (23), dann die Y LED (21). Lassen Sie erst

jetzt die Auto/Man-Taste los.

4. Die Z LED (19) blinkt schnell, um anzuzeigen, dass der Laser in

der Z-Achse kalibriert werden kann.

5. Bewegen Sie den Strahl mit (16) oder (17) am Laser oder (2) oder

(3) am Empfänger oder der Fernbedienung, so dass er vertikal und parallel zur Lotlinie ist. Bewegen Sie den Laser ein wenig, so dass der Strahl über der Lotlinie ist für die Endprüfung. Speichern der Kalibrierung Der Laser ist nun in der Z-Achse kalibriert. Drücken Sie (14) am Laser oder (5) am Empfänger oder der Fernbedienung, um die Kalibrierungsdaten zu speichern. Wenn Sie die Kalibrierung nicht speichern möchten, drücken Sie die On/Off-Taste am Laser.

4. Pflege und Wartung

ACHTUNG: Die Benutzung anderer Steuerungen oder Einstellungen als hier beschrieben oder Durchführung anderer Ve rfahren als hier beschrieben kann zu gefährlicher Strahlenbelastung führen. 1. Der SKR301 ist ein Präzisionsgerät, das vorsichtig behandelt werden muss. Vermeiden Sie Stöße und Erschütterungen. Lagern und transportieren Sie den Laser und das Zubehör immer im Transportkoffer.

2. Obwohl das Gerät wetterfest ist, müssen Sie den Laser und sein

Zubehör nach Gebrauch immer trocken und sauber halten. Dadurch verlängert sich die Batterielebensdauer.

3. Lagern Sie den Laser nicht bei Temperaturen unter -20°C oder

über 80°C, da elektronische Komponenten beschädigt werden können.

4. Lagern Sie das Gerät nicht im Koffer, wenn das Gerät oder der

Koffer nass sind, um Kondenswasser im Gerät zu vermeiden.

5. Um die Genauigkeit des Lasers zu erhalten, prüfen und justieren

6. Halten Sie die Linsen der Austritte (2) und (3) sauber. Benutzen

Sie ein weiches Tuch und Glasreiniger.

7. Es wird empfohlen, den Akku regelmäßig zu laden. Laden Sie

den Akku nur dann, wenn er fast oder vollständig entladen ist. Aufladen noch gebrauchsfähiger Akkus verringert deren Kapazität.

Auf Ihren SKR301-Laser gewähren wir eine einjährige Garantie frei von Herstellungsfehlern. Nach jeglichem abnormalem Gebrauch oder wenn das Gerät Stößen ausgesetzt ist, erlischt diese Garantie. Die Haftung des Herstellers ist unter keinen Umständen höher als die Kosten für Reparatur oder Ersatz des Gerätes. Wird das Gerät von anderen Personen als den qualifizierten Technikern geöffnet, erlischt diese Garantie sofort. Technische Änderungen bleiben uns jederzeit auch unangekündigt vorbehalten.

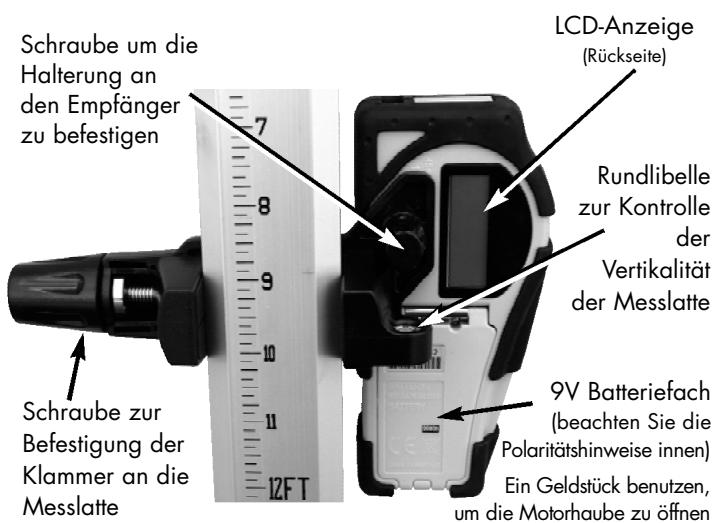

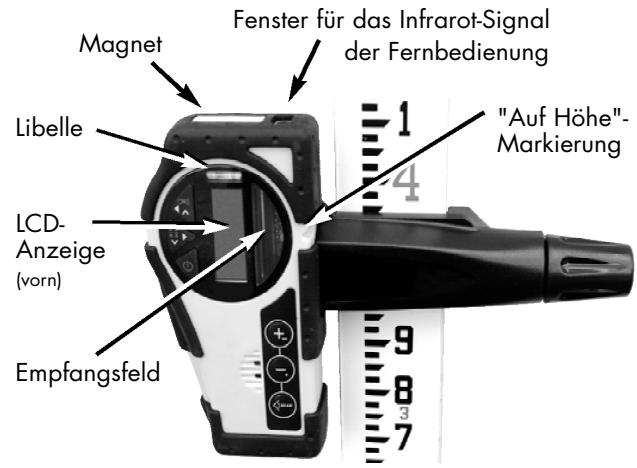

6.1 Kombinierter Handempfänger

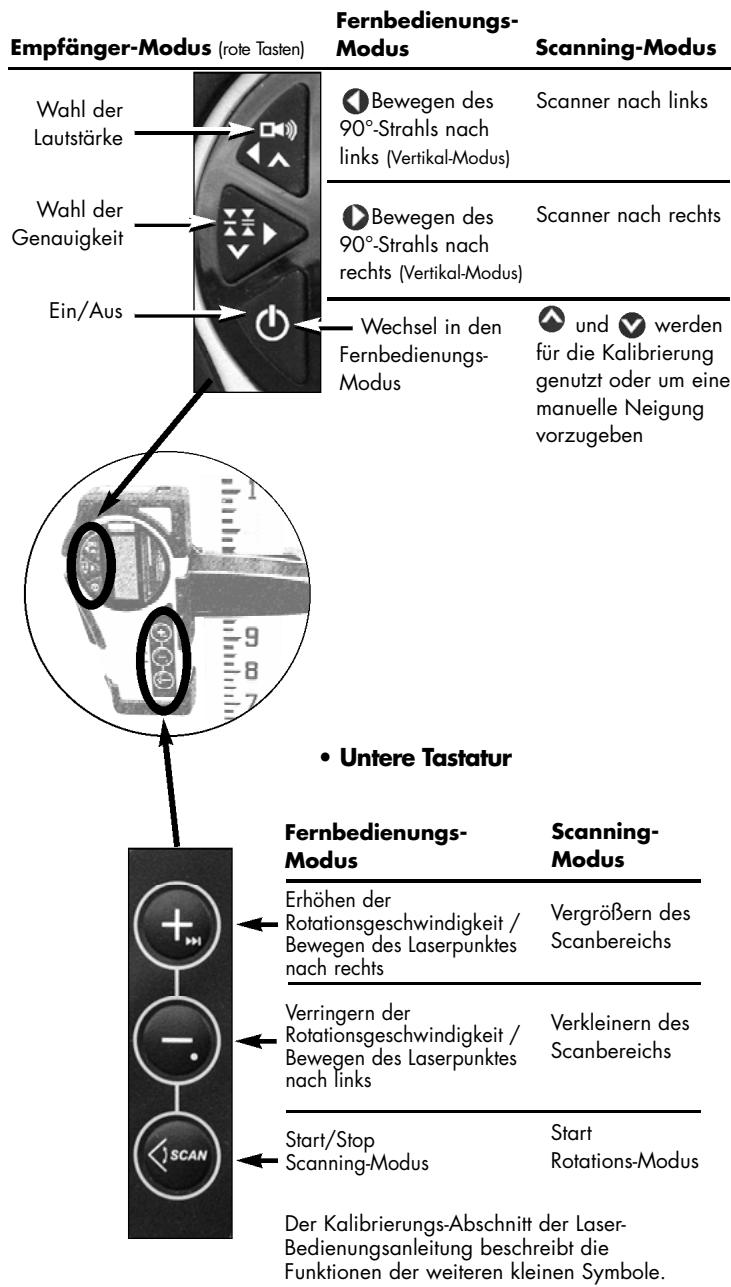

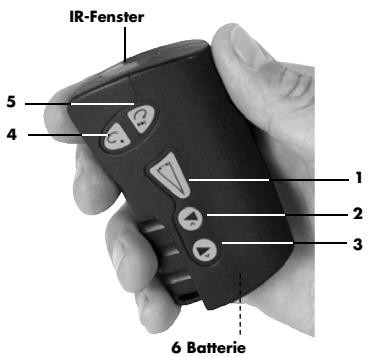

und Laser-Fernbedienung Empfänger-Modus (rote Tasten) Handempfänger für Nivellierlatten oder Handmessungen. Mann kann auch die Magneteinfassung benutzen, um Metallbolzen für Außenzwischenwände auszurichten oder Rasterdeckenfelder für akustische Decken zu nivellieren. Magnet Libelle Fenster für das Infrarot-Signal der Fernbedienung Wahl der Lautstärke Wahl der Genauigkeit Ein/Aus "Auf Höhe"Markierung FernbedienungsScanning-Modus Modus Bewegen des 90°-Strahls nach links (Vertikal-Modus) Scanner nach links Scanner nach rechts Bewegen des 90°-Strahls nach rechts (Vertikal-Modus) Wechsel in den FernbedienungsModus LCDAnzeige und werden für die Kalibrierung genutzt oder um eine manuelle Neigung vorzugeben (vorn) Empfangsfeld Schraube um die Halterung an den Empfänger zu befestigen LCD-Anzeige Rundlibelle zur Kontrolle der Vertikalität der Messlatte Schraube zur Befestigung der Klammer an die Messlatte

• Untere Tastatur (Rückseite) 9V Batteriefach (beachten Sie die Polaritätshinweise innen) Ein Geldstück benutzen, um die Motorhaube zu öffnen FernbedienungsModus ScanningModus Erhöhen der Rotationsgeschwindigkeit / Bewegen des Laserpunktes nach rechts Vergrößern des Scanbereichs Verringern der Rotationsgeschwindigkeit / Bewegen des Laserpunktes nach links Verkleinern des Scanbereichs Start/Stop Scanning-Modus Start Rotations-Modus Der Kalibrierungs-Abschnitt der LaserBedienungsanleitung beschreibt die Funktionen der weiteren kleinen Symbole.

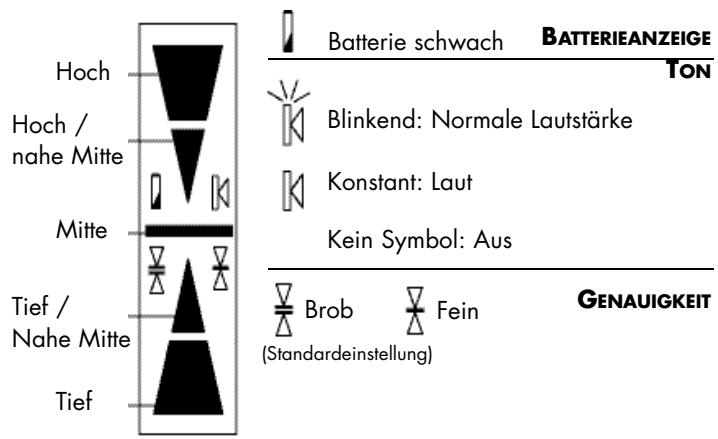

• LCD Anzeige Batterie schwach Hoch Hoch / nahe Mitte Mitte Tief / Nahe Mitte BATTERIEANZEIGE TON Die Fernbedienung kann benutzt werden um die Rotation zu stoppen oder zu starten, die Rotationsgeschwindigkeit zu vergrößern oder zu verkleinern, und um den 90°-Strahl zu bewegen. Auch der Scanner und die Kalibrierung können mit ihr kontrolliert werden.
• Technische Daten Blinkend: Normale Lautstärke Konstant: Laut Reichweite* 150 m in detection mode 30 m in remote mode Kein Symbol: Aus Genauigkeit* Fein ± 1 mm Grob ± 2.5 mm Betriebsdauer 50 Stunden; 9V Alkaline Schutzart Wasserdicht (IP66+) Abmessungen 15 x 8 x 3.5 cm / 450 g Brob Fein GENAUIGKEIT (Standardeinstellung) Tief
• Gebrauch des Empfängers

1. Drücken sie die Ein/Aus-Taste um den Empfänger einzuschalten.

2. Drücken sie die mittlere Taste um die Genauigkeit zu wählen

3. Drücken sie die oberste Taste um die Lautstärke zu wählen.

4. Drehen sie das Empfangsfeld zum Laserstrahl, und bewegen

sie den Empfänger den Informationen auf der LCD-Anzeige entsprechend rauf oder runter. Es gibt 5 Informations-Kanäle oder Höhenanzeigen. Ein "runter"-Pfeil zeigt ihnen an, daß sie den Empfänger herunterbewegen müssen um die Laserebene zu erreichen; ein "hoch"Pfeil, Empfänger hoch. Sobald ein Strich in der Anzeige erscheint ist der Empfänger in der selben Ebene wie der Laserstrahl.

5. Drücken sie die Ein/Aus-Taste um den Empfänger auszuschalten. Bei Nicht-Gebrauch von mehr als 10 min. schaltet der

Empfänger automatisch ab (und sendet einen kurzen Warnton). off after 10 minutes if not used (and give a warning beep).

6. Reinigen sie das Empfangsfeld nur mit einem weichen Tuch

• Variiert je nach eingesetztem Laser. Die Genauigkeit hängt vom Strahldurchmesser und der Entfernung vom Laser ab.

Die Fernbedienung startet, stoppt oder ändert die Laser- Drehrichtung, und bewegt den Fluchtstrahl nach links oder rechts. Sie steuert auch den Scan- und Kalibriervorgang. Eine AA-Alkali-Batterie (1.5V) sichert eine kontinuierliche Betriebszeit von 50 Stunden. Zum Öffnen des Batteriefachs drücken Sie (mit einem Schraubenzieher) die oben befindliche Nase nach oben in Pfeilrichtung. Laserlinien- (Laserstrahl-) Modus

Scan Ein / Aus Mit minimaler Rotations- Winkel der Scanlinie geschwindigkeit beginnen v e r g r ö ß e rn Fluchtstrahl nach links bewegen

Fluchtstrahl nach rechts bewegen

• Fernbedienungs-Modus Befinden sie sich im Empfänger-Modus, so drücken sie Ein/Aus um in den F e rnbedienungs-Modus zu gelangen. Ist der Empfänger ausgeschaltet, so drücken sie eine beliebige Taste (außer Ein/Aus) um ihn als Fernbedienung zu benutzen.

Scan-Modus Winkel der Scanlinie v e r k l e i n e rn

Rotation und Drehzahlsteuerung links Scanlinie links ausrichten

Rotation und Drehzahlsteuerung rechts Scanlinie rechts ausrichten

6.3.1 Universalhalterung

Die Universalhalterung kann zur Wandmontage und für Vertikalmontage auf einem Stativ verwendet werden. Sie besteht aus einer stabilen Metallkonstruktion mit federbetätigtem Mechanismus, der zur schnellen Einstellung eine einfache Höhenverstellung erlaubt. IR-Fenster

6 Batterie Zur präzisen Positionierung besitzt sie außerdem eine Feinjustierschraube an der Unterseite.

• Bei Verwendung als Wandhalterung kann sie zur Ausrichtung abgehängter Decken an den Schienen eines Deckenmontagerasters montiert werden.
• Die Halterung kann auch auf ein Stativ geschraubt werden (5/8” Gewinde), um den Laser in vertikaler Position zu benutzen.

Die einstellbare Schrägmontage wird an geneigten Ebenen verwendet, z.B. an Dachschrägen. Bei Schrägmontage muss der Laser sich im manuellen Modus befinden.

Der Laser kann auf einem 5/8” Flachkopf-Stativ montiert werden. Sie können auch ein Stativ mit höhenverstellbarer Mittelsäule verwenden, um die Höhe des Lasers einzustellen.

6.4 Weiteres Zubehör

• Laserbrillen verbessern die Sichtbarkeit des Laserstrahls in heller Umgebung.
• Rote magnetische Zieltafeln (CB60) verbessern die Sichtbarkeit des Laserstrahls in heller Umgebung. Schnelle Befestigung an jeder Metalloberfläche.

1.2 Technische kenmerken

1.2 Technische kenmerken

20. Manueel / Automatisch
