MANUAL DE UTILIZADOR SKR301 MAKITA

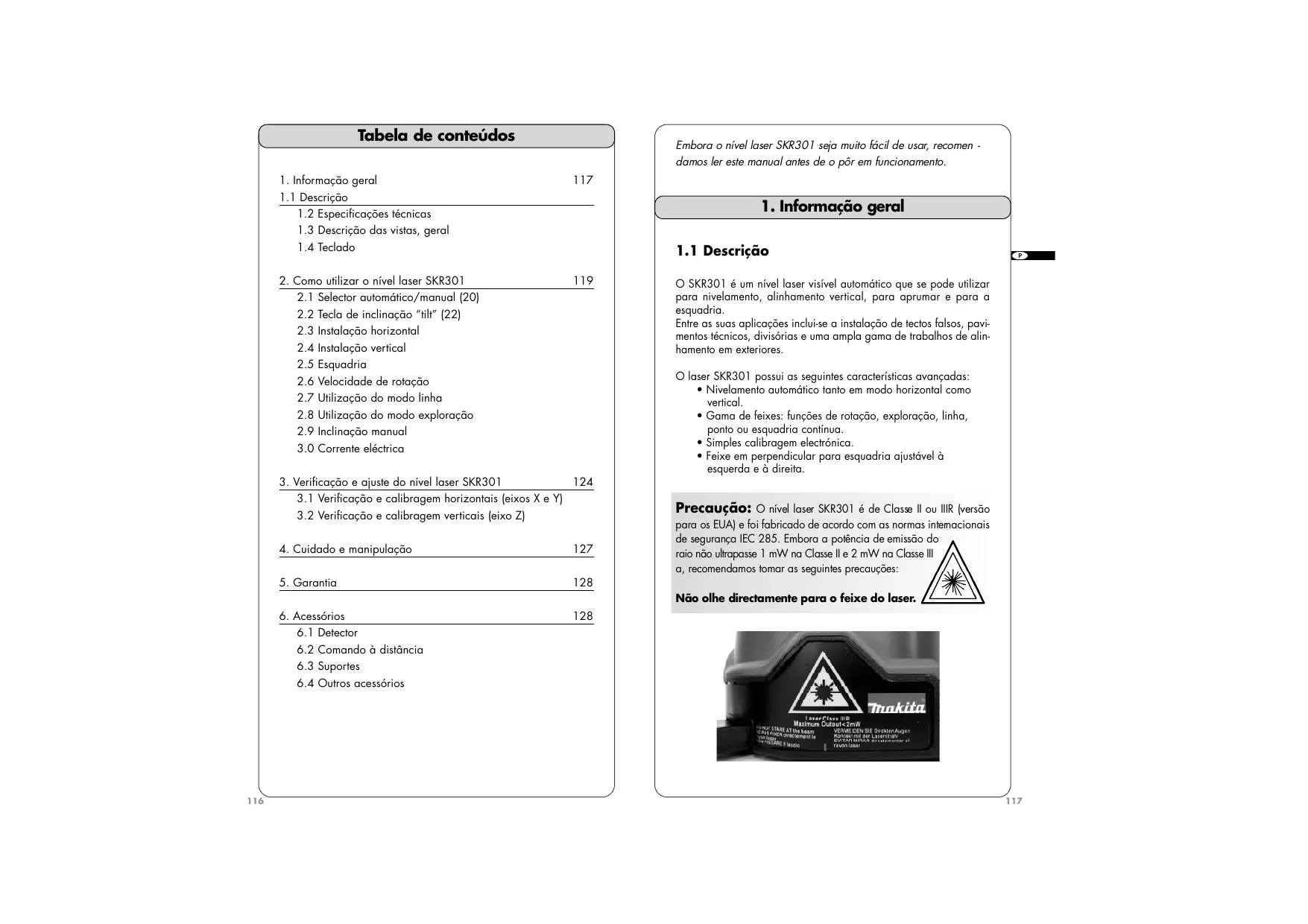

Embora o nível laser SKR301 seja muito fácil de usar, recomen damos ler este manual antes de o pôr em funcionamento.

1.2 Especificações técnicas

1.3 Descrição das vistas, geral

2. Como utilizar o nível laser SKR301

2.1 Selector automático/manual (20)

2.2 Tecla de inclinação “tilt” (22)

2.3 Instalação horizontal

2.4 Instalação vertical

2.6 Velocidade de rotação

2.7 Utilização do modo linha

2.8 Utilização do modo exploração

2.9 Inclinação manual

3.0 Corrente eléctrica

O SKR301 é um nível laser visível automático que se pode utilizar para nivelamento, alinhamento vertical, para aprumar e para a esquadria. Entre as suas aplicações inclui-se a instalação de tectos falsos, pavimentos técnicos, divisórias e uma ampla gama de trabalhos de alinhamento em exteriores. O laser SKR301 possui as seguintes características avançadas:

• Nivelamento automático tanto em modo horizontal como vertical.
• Gama de feixes: funções de rotação, exploração, linha, ponto ou esquadria contínua.
• Simples calibragem electrónica.
• Feixe em perpendicular para esquadria ajustável à esquerda e à direita.

3. Verificação e ajuste do nível laser SKR301

3.1 Verificação e calibragem horizontais (eixos X e Y)

3.2 Verificação e calibragem verticais (eixo Z)

4. Cuidado e manipulação

6.2 Comando à distância

6.4 Outros acessórios

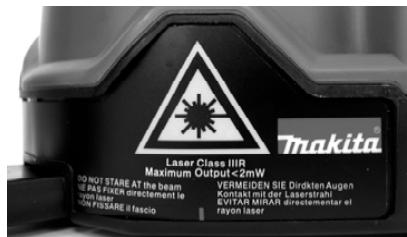

Precaução: O nível laser SKR301 é de Classe II ou IIIR (versão para os EUA) e foi fabricado de acordo com as normas internacionais de segurança IEC 285. Embora a potência de emissão do raio não ultrapasse 1 mW na Classe II e 2 mW na Classe III a, recomendamos tomar as seguintes precauções: Não olhe directamente para o feixe do laser.

1.2 Especificações técnicas

Distância máxima de 300 m. com o detector utilização recomendada Precisão de nivelamento 0,010 % (+/–10 mm. a 100 m.) Escalão de nivelamento +/ – 8 % Ângulo de exploração De 3° a 34° Diodo laser De 635 nm máximo Versão para a Europa: 1 mW Classe II Versão para os EUA. 2 mW, Classe IIIR Corrente eléctrica 2 pilhas alcalinas (LR20 ou D) ou baterias recarregáveis Tempo de carga 15 horas Autonomia 40 horas com baterias recarregáveis 160 horas com pilhas alcalinas Dimensões

14. Controlo de rotação do laser à esquerda +

controlo de velocidade / Gravar dados de calibragem

15. Controlo de rotação do laser à direita +

controlo de velocidade / Mudar eixo de calibragem

16. Movimento do feixe perpendicular à direita/

Mover feixe para baixo

17. Movimento do feixe perpendicular à esquerda /

Mover feixe para cima

18. Janela de recepção do comando à distância

19. Indicador luminoso de modo manual /

Indicador de calibragem no eixo Z

20. Modo automático/manual

21. Indicador luminoso de inclinação (tilt) /

Indicador de calibragem no eixo Y

22. Aviso de inclinação (tilt)

23. Indicador luminoso de pilha baixa /

Indicador de calibragem no eixo X

As descrições em itálico correspondem a indicações e teclas utilizadas no modo de calibragem. 15 x 16 x 17 cm. 1,3 kg. Velocidade de rotação 0-90-150-300-450-600 rpm Estanqueidade Chuva e pó (IP65)

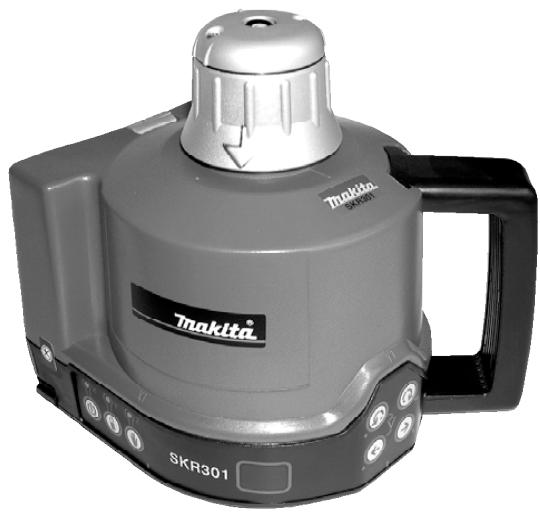

1.3 Descrição do laser

1. 1 Cabeça rotativa

2. Abertura do feixe vertical para esquadria ou prumo

3. Abertura do feixe principal

4. Abertura do laser para modo linha

6. Marca de 90º (uma de quatro)

7. Pé dobrável para instalação vertical

8. Pés reguláveis para instalação vertical

1.4 Descrição do teclado

2. Como utilizar o nível laser SKR301

Na capa interior existe uma descrição geral das funções do nível laser e do seu teclado. Quando se acende o nível laser, o mesmo faz uma prova automática. O feixe pisca enquanto o nível laser se está a autonivelar. Depois de nivelado, a cabeça começa a rodar.

2.1 Selector automático/manual (20)

• Auto: Nivelamento automático. É o modo de funcionamento predeterminado quando se acende o nível.
• Man: Uso manual O nível laser SKR301 está sempre no modo de nivelamento automático (auto) quando se acende. Quando o instrumento se nivelou, a cabeça do laser começa a rodar. Pode seleccionar uma rotação contínua de forma manual. Desta maneira o feixe roda inclusive mesmo que o instrumento não esteja

nivelado, o que é necessário quando se trabalha sobre planos inclinados. O SKR301 pode-se colocar directamente sobre o chão. No entanto, pode-se situar de forma mais segura sobre um suporte. Por razões de segurança o indicador luminoso vermelho situado sobre o botão de modo Auto/Man indicará ao utilizador que o laser está em modo manual.

1. Levante para cima o pé dobrável (7). Coloque o instrumento em

posição vertical, sobre o seu pé. Utilize os pés reguláveis (8) para nivelar o nível laser de forma aproximada.

2. Acenda o instrumento. Depois de estar o instrumento nivelado, a

cabeça do laser começa a rodar.

2.2 Tecla de inclinação “tilt” (22)

Inclinação: Modo de aviso de Tilt. Esta função só está activa se seleccionou. A função Tilt de inclinação também se conhece como aviso de H.I. (height of instrument, altura do instrumento). O seu fim é parar automaticamente o laser no caso de que o mesmo se bata ou mexa, para evitar tirar medidas imprecisas. Utilize esta função só no modo automático, nunca no manual. Carregue na tecla Tilt (22) depois de acender o instrumento. A função de aviso de inclinação põe-se em funcionamento 30 segundos depois de que o instrumento se tenha nivelado automaticamente. O indicador luminoso vermelho situado sobre a tecla Tilt pisca quando este modo está activado. Se o nível laser sofre qualquer perturbação, a cabeça parará a rotação e a luz vermelha ficará continuamente acesa. Apague o nível laser, espere 5 segundos e acenda-o de novo (verifique que o feixe está no seu ponto de referência original).

2.3 Instalação horizontal

1. O nível laser SKR301 pode-se colocar directamente sobre o

chão, em montagem mural ou sobre um tripé normal (5/8” – 11).

2. Carregue na tecla de aceso/apagado (24) para acender o nível

laser. O instrumento começará o seu nivelamento de forma automática.

3. Para seleccionar o modo manual, carregue na tecla (20).

4. Para seleccionar o modo TILT, carregue na tecla (22). Esta função

activa-se 30 segundos depois de que o nível laser se tenha nivelado.

5. Se quiser mover o feixe de laser para um ponto em concreto, carregue brevemente na tecla (14) ou na (15).

6. Para ajustar a velocidade de rotação, mantenha pressionada a

tecla (14) ou a (15) em função da direcção desejada. Para parar a rotação, carregue na tecla oposta uma vez.

7. Para apagar o nível laser, carregue na tecla (24).

2.4 Instalação vertical

Para a montagem nesta posição não se precisa nenhum acessório.

1. Coloque o nível laser sobre o chão e repita os passos 1 e 2 descritos

para a instalação vertical.

2. Pare a rotação da cabeça carregando na tecla (14) ou na (15).

3. Para colocar o plano vertical de rotação perpendicular à linha de

• Alinhe a seta (5) situada debaixo da abertura do feixe com o índice (6) situado em cima do pé dobrável (também há uma marca sobre o pé).
• Mova o nível laser de maneira que o feixe se coloque sobre o ponto de referência do chão, ao mesmo tempo que mantém alinhada a seta e o índice mencionado.
• Alinhe o feixe da parte superior da cabeça com o seu segun do ponto de referência com a tecla (16) ou a (17), com o detec tor ou com o comando à distância (este feixe forma um ângulo de 90° com o feixe de plano vertical).
• Comece a rodar a cabeça com a tecla (14) ou a (15) para variar a velocidade ou para utilizar o modo linha. Quando se utiliza o nível laser é importante verificar que não se moveu e que a sua colocação continua a ser precisa.

2.6 Velocidade de rotação

O seu nível laser está equipado com um diodo laser de luz visível. Poderia ser necessário ajustar a velocidade de rotação em função das condições de luz ambiental, com as teclas (14) e (15). O feixe de laser vê-se melhor a baixa velocidade. É possível parar a rotação e apontar o feixe manualmente para visualizar o feixe em distâncias grandes.

2.7 Utilização do modo linha

Ideal para visualização a distâncias curtas. Para utilizar o modo linha do laser, segure a cabeça e faça rodar a tampa supe121 rior (12) de modo que o feixe saia pela abertura correspondente ao modo linha (4). Desta maneira consegue-se uma linha de laser precisa e estável para trabalhar directamente sobre o seu plano de referência. Esta linha pode-se deslocar rodando manualmente a cabeça ou com o comando à distância. O detector LDR180 não se pode utilizar com o modo linha.

2.8 Utilização do modo exploração

Este modo permite-lhe ver melhor o feixe quando o nível laser está longe. Para utilizar o modo exploração, acenda o nível laser. O laser deve estar ajustado em modo “ponto”. Se estiver em modo linha, segure a cabeça e rode a tampa superior (12) de modo que o feixe saia pela abertura do modo ponto (3). Para ajustar o nível laser em modo exploração, utilize o teclado (ver mais abaixo), o detector ou o comando à distância.

1. Para efectuar a exploração carregue simultaneamente as teclas

(14) e (17). O feixe piscará até que o instrumento se tenha nivelado e depois começará a exploração.

2. Use a tecla (14) ou a (15) para orientar a exploração.

3. Utilize as duas teclas inferiores para ajustar a amplitude da

exploração. Use a tecla (17) para aumentá-la e a tecla (18) para diminuí-la (entre 3° e 34°).

4. Para parar a exploração carregue simultaneamente de novo as

teclas (14) e (17). O feixe de esquadria não se pode mover para a esquerda nem para a direita durante a exploração, para o mesmo o nível laser deve estar em modo ponto ou linha.

2.9 Inclinação manual

1. Depois de acender o nível laser e deixar que se nivele automaticamente, carregue na tecla Auto/Man (20). O indicador LED situado junto a ela (19) piscará, indicando que o nível está em modo manual e que pode ajustar a inclinação sobre o eixo X. Depois a cabeça começará a rodar.

2. Carregue na tecla (17) para ajustar uma inclinação positiva em

relação ao eixo X ou a tecla (16) para uma inclinação negativa. 3. Para passar ao eixo Y, carregue na tecla Tilt (22). Ambos os indicadores LED (19) e (21) piscarão, indicando que o nível está em modo manual e que pode ajustar a inclinação sobre o eixo Y.

4. Carregue na tecla (17) para ajustar uma inclinação positiva em

relação ao eixo X ou a tecla (16) para uma inclinação negativa.

3.0 Corrente eléctrica

3.0.1 Instalação das pilhas alcalinas

1. Para instalar as pilhas alcalinas no seu nível laser SKR301

desenrosque a tampa situada na parte inferior do instrumento.

2. Retire o suporte com as pilhas.

3. Coloque duas pilhas alcalinas (D ou LR20) no suporte, fazendo

coincidir a polaridade de forma correcta (“+” ou “–”), tal como se indica na parte inferior do suport e .

4. Volte a colocar o suporte das pilhas no sítio e aperte o parafuso. O seu nível laser SKR301 está agora pronto a usar.

Always recycle batteries Do not discard batteries into garbage can or the like Trocar as pilhas

1. Quando as pilhas estão fracas a cabeça laser pára a rotação e

acende-se o indicador luminoso da pilha (23).

2. Substitua ambas as pilhas ao mesmo tempo

3.0.2 Utilização de baterias recarregáveis

Primeiro uso Se o seu nível laser SKR301 tiver bateria recarregável, deve recarregá-la durante 15 horas antes do primeiro uso.

1. Enfie a ficha do carregador na tomada situada na bateria (10).

2. Ligue o carregador a uma tomada eléctrica (110 ou 220 volts,

em função do carregador e do país).

3. Carregue a bateria durante 15 horas

Recicle sempre as pilhas Não deite fora as pilhas para o lixo normal Recargas posteriores O nível laser SKR301 pode-se carregar durante o funcionamento. Se tiver corrente eléctrica no lugar da obra, ligue o carregador e continue o seu trabalho. Também pode retirar a bateria para carregá-la e colocar pilhas alcalinas no seu lugar para poder continuar a trabalhar. Para conseguir uma duração óptima da bateria recomendamos carregá-la somente quando se tiver descarregado por completo.

Para garantir a duração da bateria não a mantenha mais de 20 horas a carregar. O carregador e a bateria podem avariar se estiverem húmidos. Guarde e carregue sempre o instrumento num sítio seco e a cobert o .

3. Verificação e ajuste do nível laser SKR301

ESTE CAPÍTULO É MUITO IMPORTANTE: Seguidamente dão-se umas simples instruções para verificar a calibragem do seu nível laser SKR301. Lembre-se que o nível laser é um instrumento de precisão e que é importante mantê-lo calibrado e em boas condições. A precisão do seu trabalho é só responsabilidade sua e deve comprovar o instrumento com regularidade, especialmente antes de realizar trabalhos importantes. Antes de efectuar qualquer calibragem assegure-se que o nível laser está em modo ponto ao parar a sua rotação. De seguida damos as indicações para verificar a calibragem em cada eixo. Se o nível laser necessitar ser calibrado, siga essas instruções ou leve-o a um centro de assistência.

3.1 Verificação e calibragem horizontais

3.1.1 Verificação horizontal

Y eixo X eixo Z eixo 1. Coloque o nível laser sobre uma superfície plana a uma distância entre 15 e 30 m. de uma parede. Coloque-o de modo que o X1 olhe para a parede.

2. Acenda o instrumento. Depois de nivelado, pare a sua rotação

de modo que o feixe seja um ponto.

3. Marque a posição do feixe.

4. Rode o laser 180°. Depois de passarem 90 segundos, torne a rodar

o laser 180º e marque a posição do feixe junto à primeira marca. 5. Ambas marcas deveriam estar no mesmo sítio. A 30 m. as marcas não deveriam distar mais de 6 mm. entre si. A 15 m. as marcas

não deveriam distar mais de 3 mm. entre si. Se isto se cumpre, a precisão do nivelamento é de +/- 0,010%. 6. Se as marcas estão dentro desta margem, o eixo X está calibrado. Depois deve-se verificar o eixo Y (ver passo 7). Se as marcas não estão suficientemente perto, o eixo X necessita ser calibrado de novo (consultar as instruções que se dão mais abaixo).

7. Para verificar o eixo Y, rode o laser 90º a partir do passo 4, de

maneira que Y1 fique em frente à parede. Repita os mesmos passos: marque a posição do feixe Y, rode o instrumento 180º, torne-o a girar e marque de novo. Se as marcas estão afastadas uma da outra mais de 6 mm. a 30 m., o eixo necessita ser calibrado de novo.

3.1.2 Calibragem horizontal

O nível laser deve-se calibrar para situar o feixe no centro das duas marcas feitas anteriormente (passos 3 a 4 do ponto 3.1.1). A calibragem efectua-se facilmente com o teclado do instrumento, o comando à distância ou o detector. Calibragem do eixo X

1. Apague o nível laser antes de ajustar em modo calibragem.

Carregue simultaneamente as duas teclas Aceso/Apagado e Auto/Man.

2. Deixe passar alguns segundos e solte a tecla de

3. O indicador LED X (23) piscará e depois também piscará o indicador LED Y (21). Solte a tecla Auto/Man.

4. O indicador LED X (23) piscará rapidamente, o que indica que

o nível laser está pronto para ser calibrado no eixo X. Se não moveu o instrumento pode utilizar as marcas x que realizou nos passos 3 e 4 do ponto 3.1.1 (Verificação horizontal).

5. Marque a posição que se encontra a meio caminho de ambas as

6. Com X2 a olhar para as marcas, ajuste o feixe de laser para que

coincida com a marca central com a tecla (16) ou a (17) do teclado do instrumento ou com a (2) ou a (3) do detector ou do comando à distância.

7. Seguidamente, verifique o eixo Y em frente à marca central. Rode

90° o instrumento de maneira que Y2 olhe para a parede. Se o feixe não coincide com a marca central, calibre o eixo Y. Se coincidir, consulte mais abaixo o ponto de “Gravação da calibragem”.

Calibragem do eixo Y

1. Para passar à calibragem do eixo Y, carregue na tecla (15) do

instrumento o na (4) do detector ou do comando à distância. O indicador LED Y piscará rapidamente, o que indica que o nível laser está pronto a ser calibrado no eixo Y.

2. Se não moveu o instrumento, utilize a marca central realizada

anteriormente. Ajuste o feixe de laser para que coincida com essa posição central com a tecla (16) ou a (17) do teclado do instrumento ou com a (2) ou a (3) do detector ou do comando à distância. Gravação da calibragem Agora o nível laser está calibrado nos eixos X e Y. Carregue na tecla (14) do teclado ou na (5) do detector ou do comando à distância para gravar os dados de calibragem. Se não quiser gravar a calibragem, carregue na tecla de Aceso/apagado (24) do nível laser.

4. O indicador LED Z (19) piscará rapidamente, o que indica que

o nível laser está pronto a ser calibrado no eixo Z.

5. Desloque o feixe até que se encontre vertical e paralelo ao fio

de prumo com a tecla (16) ou a (17) do nível laser ou a (2) ou (3) do detector ou do comando à distância. Desloque ligeiramente o nível laser para colocar o feixe sobre o fio de prumo e realizar uma verificação final. Gravação da calibragem O nível laser está agora calibrado no eixo Z. Carregue na tecla (14) do nível laser ou na (5) do detector ou do comando à distância para gravar os dados de calibragem. Se não quiser gravar a calibragem, carregue na tecla de Aceso/Apagado do nível laser.

4. Cuidado e manipulação

3.2 Verificação e calibragem verticais (eixo Z)

3.2.1 Verificação vertical

1. Ajuste o nível laser em modo vertical, sobre uma superfície plana

a uma distância de cerca de 3 m. a uma linha aprumada (com um prumo convencional com um fio pelo menos de 2,4 m). Se tiver necessidade de calibrar o instrumento, o feixe vê-se melhor numa divisão escura.

2. Utilize os pés reguláveis para nivelar o nível laser de forma

3. Acenda o instrumento. Pare a rotação de modo que o feixe seja

4. Segure a cabeça do laser e mova o feixe para cima e para baixo

por todo o comprimento do fio de prumo de forma manual. Se o feixe estiver inclinado, desviado da vertical do fio de prumo, significa que o eixo z necessita ser calibrado.

3.2.2 Calibragem vertical

1. Apague o nível laser antes de ajustar em modo calibragem.

Carregue simultaneamente as teclas Aceso/Apagado e Auto/Man.

2. Deixe passar alguns segundos e solte a tecla de

3. O indicador LED X (23) piscará e depois começará a piscar o

indicador LED Y (21). Solte a tecla Auto/Man.

PRECAUÇÃO: A utilização dos controlos ou ajustes ou a realização de procedimentos diferentes dos especificados de seguida podem provocar exposição a radiações perigosas.

1. O nível laser SKR301 é um instrumento de precisão que se deve

manipular com cuidado. Evite golpes e vibrações. Guarde e transporte o nível laser e os seus acessórios sempre na sua mala. 2. Embora esteja fabricado à prova da intempérie, mantenha sempre o nível laser e os seus acessórios secos e limpos depois de serem usados. Desta maneira manterá a duração da bateria.

3. Não guarde o seu nível laser a uma temperatura inferior a -20°C

ou superior a 80°C, pois os componentes electrónicos poderiam ficar danificados.

4. Não guarde o seu instrumento na sua mala se algum dos dois

estiver molhado, para evitar a condensação no interior do nível.

5. Para manter a precisão do seu nível laser deve verificá-lo e ajustálo com regularidade.

6. Mantenha limpas as lentes das aberturas (2) e (3). Para o mesmo

utilize um pano macio e um produto limpa-vidros.

7. Recomendamos carregar a bateria com regularidade (aplicável

só à versão recarregável). No entanto, assegure-se de que a recarga somente quando estiver completamente descarregada ou quase descarregada. Ao recarregar baterias que ainda têm carga reduzse a sua capacidade.

Ecrã LCD O seu nível laser SKR301 está garantido contra defeitos de fabricação por um período de um ano. Esta garantia ficará anulada se fizer uma utilização indevida do instrumento ou se sofrer golpes. (parte posterior) Rode para unir a braçadeira ao detector Nível de bolha para vareta de prumo A responsabilidade do fabricante não superará nunca o custo da reparação ou substituição do instrumento. A garantia também será anulada se instrumento for desmontado por qualquer pessoa que não seja um técnico qualificado. As especificações estão sujeitas a modificações sem aviso prévio. Rode para apertar ou retirar a braçadeira da vareta

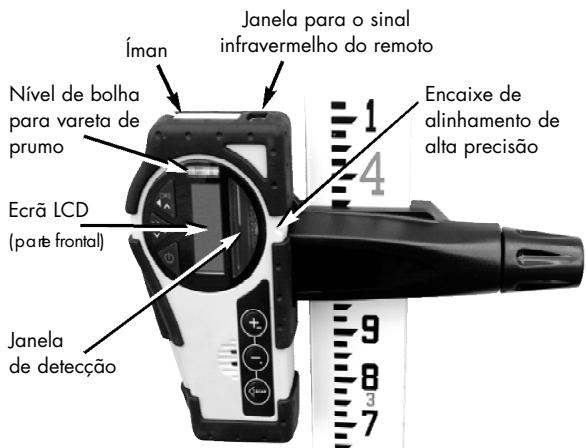

6.1 Combinação de detector e controlo

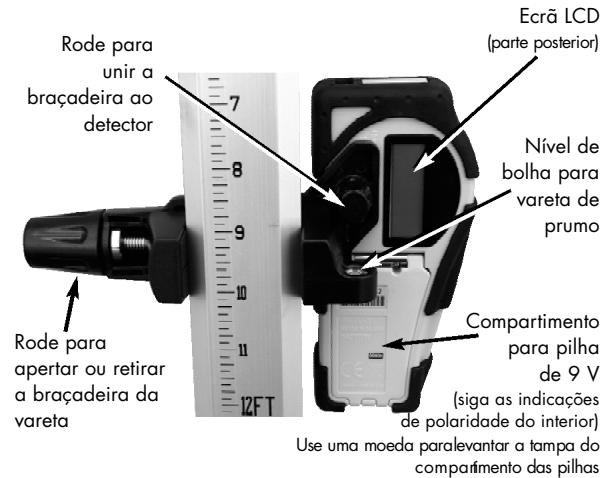

remoto laser Compartimento para pilha de 9 V (siga as indicações de polaridade do interior) Use uma moeda paralevantar a tampa do compartimento das pilhas

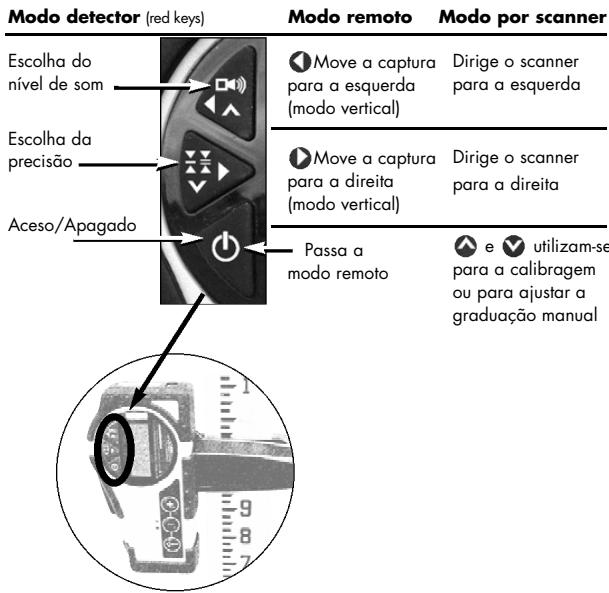

• Botões superiores Para aplicações manuais ou com vareta graduada. Também pode utilizar a montagem magnética para unir as espigas de metal para o alinhamento do muro cortina exterior ou das grelhas de tecto para o nivelamento do tecto acústico. Íman Nível de bolha para vareta de prumo Ecrã LCD Janela para o sinal infravermelho do remoto Encaixe de alinhamento de alta precisão Modo detector (red keys) Modo remoto Escolha do nível de som Move a captura Dirige o scanner para a esquerda para a esquerda (modo vertical) Escolha da precisão Modo por scanner Move a captura Dirige o scanner para a direita para a direita (modo vertical) Aceso/Apagado Passa a modo remoto

utilizam-se para a calibragem ou para ajustar a graduação manual ( p a rte frontal) Janela de detecção

• Botões inferiores Modo remoto Modo de scanner Aumenta a Aumenta o ângulo velocidade de rotação/desloca de scanner o ponto não rotativo para a direita Reduz a velocidade Reduz o ângulo de rotação/desloca o ponto não rotativo de scanner para a esquerda Inicia/Pára o modo de scanner

• Modo controlo remoto Inicia o modo rotativo A secção de calibragem do manual explica a função dos símbolos secundários de menor tamanho. Bateria baixa ESTADO Alto Nível óptimo Nível não atingido Baixo

No modo detecção, carregue no botão de aceso/apagado para passar às funções de controlo remoto. Se o detector não está activado, carregue em qualquer botão (excepto no de aceso/apagado) para utilizá-lo como controlo remoto para o laser. O remoto pode-se utilizar para parar ou iniciar a rotação, aumentar ou reduzir a velocidade de rotação e mover o raio ou a captura. Também controla o scanner e a calibragem electrónica.

• Ecrã LCD Nível excedido

1. Carregue no botão de aceso/apagado para ligar o detector.

2. Carregue no botão central para seleccionar a precisão (faixa

3. Carregue no botão superior para seleccionar o nível de som.

4. Rode a janela de detecção para o raio laser e mova o detector para cima ou para baixo segundo a informação mostrada no ecrã LCD. Existem 5 canais de informação ou indicadores de graduação. Uma seta para baixo indica que deve mover o detector para baixo para conseguir a referência do laser; uma seta para cima indica que o faça para cima. Quando aparece uma linha horizontal no ecrã, o detector está no mesmo nível que o raio laser. 5. Carregue no botão de aceso/apagado para desligar o detector. Desliga-se automaticamente após 10 minutos de inactividade (e emitirá um sinal de aviso).

6. Mantenha limpa a janela de detecção com a ajuda de um

pano macio e limpa-vidros. Piscar: Volume normal

• Especificações Escalão* Sólido: Volume alto Precisão* Sem apito: Silêncio Grosso (standard) Fino 150 m. em modo detecção 30 m. em modo remoto Fina ± 1 mm. Grossa ± 2,5 mm. PRECISÃO Duração da pilha 50 horas; alcalina de 9 V I m p e rmeabilidade meio-ambiental (IP66+) Tamanho 15 x 8 x 3,5 cm./450 g. *Varia consoante o laser utilizado. A precisão actual depende do diâmetro do raio e da distância até ao laser.

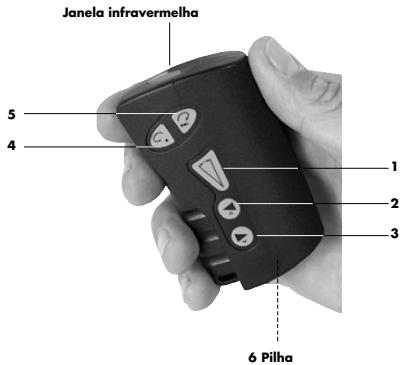

6.2 Comando à distância

O comando à distância permite parar, começar ou variar o sentido de rotação do feixe de laser, assim como mover o feixe vert ical para a esquerda e para a direita. Também serve para controlar a exploração e a calibragem. Uma pilha alcalina AA de 1,5 V garante 50 horas de uso contínuo. Para abrir o compartimento da pilha, carregue para cima a lingueta da parte superior, na direcção da seta, com uma chave de fendas. Modo ponto ou linha

Aceso/apagado de exploração Começar velocidade de rotação mínima Aumentar distância

Mover feixe vertical à direita Rotação e controlo de

velocidade à esquerda Rotação e controlo de O suporte universal pode-se utilizar para montagem mural e para colocação vert i c a l sobre um tripé. É robusto e completamente metálico, com um mecanismo de mola incorporado que permite variar facilmente a sua altura para permitir uma rápida colocação. Também possui um parafuso de ajuste preciso na parte inferior, para colocações de precisão. Exploração Mover feixe vertical à esquerda

6.3.1 Suporte universal

de exploração Diminuir distância de exploração Apontar para a esquerda Apontar para a direita

• Em montagem mural pode-se ligar a uma grelha para colocá-lo num tecto suspenso.
• O suporte pode-se utilizar também sobre o lateral e ligado a um tripé (5/8”-11) para segurar o nível laser em posição vertical.

6.3.2 Suporte em pendente

velocidade à direita

O suporte em pendente ajustável utiliza-se para a disposição de planos inclinados, como os do tecto de uma catedral. O nível laser deve estar em modo manual quando se utiliza o suporte em pendente.

Janela infravermelha O nível laser pode-se montar sobre um tripé de cabeça plano de 5/8"-11. O tripé pode ter coluna de elevação para ajustar a altura do nível.

6.4 Outros acessórios

• As lentes potencializadoras de laser melhoram a visibilidade do feixe de laser na presença de luz brilhante.
• O alvo magnético vermelho CB60 melhora a visibilidade do feixe de laser na presença de luz brilhante. Instala-se com rapidez sobre qualquer superfície metálica.
