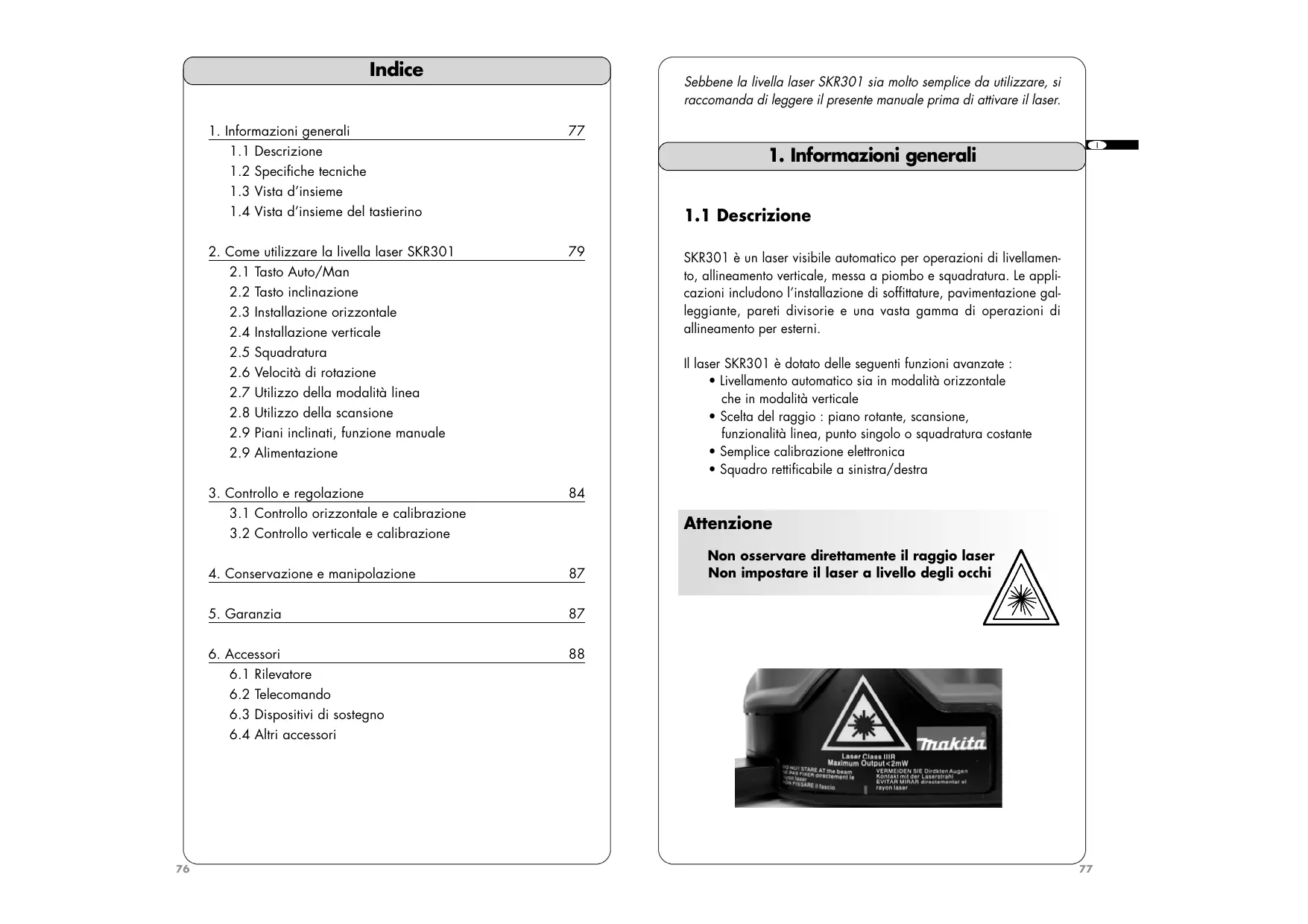

MANUALE UTENTE SKR301 MAKITA

1. Informazioni generali

Sebbene la livella laser SKR301 sia molto semplice da utilizzare, si raccomanda di leggere il presente manuale prima di attivare il laser.

1. Informazioni generali

1.2 Specifiche tecniche

1.4 Vista d’insieme del tastierino

2. Come utilizzare la livella laser SKR301

2.2 Tasto inclinazione

2.3 Installazione orizzontale

2.4 Installazione verticale

Il laser SKR301 è dotato delle seguenti funzioni avanzate :

• Livellamento automatico sia in modalità orizzontale che in modalità verticale
• Scelta del raggio : piano rotante, scansione, funzionalità linea, punto singolo o squadratura costante
• Semplice calibrazione elettronica
• Squadro rettificabile a sinistra/destra

2.6 Velocità di rotazione

2.7 Utilizzo della modalità linea

2.8 Utilizzo della scansione

2.9 Piani inclinati, funzione manuale

3. Controllo e regolazione

3.1 Controllo orizzontale e calibrazione

SKR301 è un laser visibile automatico per operazioni di livellamento, allineamento verticale, messa a piombo e squadratura. Le applicazioni includono l’installazione di soffittature, pavimentazione galleggiante, pareti divisorie e una vasta gamma di operazioni di allineamento per esterni.

3.2 Controllo verticale e calibrazione

4. Conservazione e manipolazione

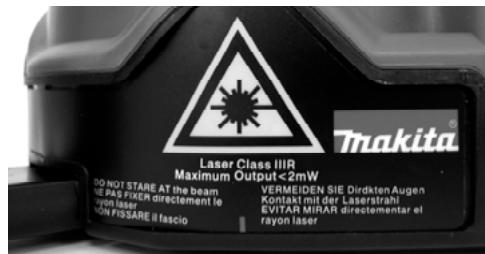

Non osservare direttamente il raggio laser Non impostare il laser a livello degli occhi

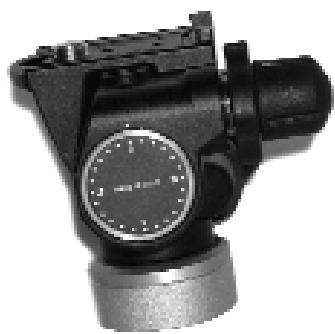

6.3 Dispositivi di sostegno

1.2 Specifiche tecniche

Uso consigliato (diametro) 300 m con rilevatore Precisione di livellamento

(+/– 10 mm a 100 m) Campo di livellamento +/– 8 % Angolo di scansione Da 3° a 34° Diodo laser 635 nm Versione Europea: 1 MW Classe II Versione USA: 2 MW, classe IIIR Alimentazione 2 batterie alcaline (LR20 o D) o batterie ricaricabili NiCd (incl.) Tempo di carica 15 ore Durata batteria 40 ore con batterie ricaricabili,

13. Controllo rotazione laser verso sinistra + controllo velocità /

Salva dati di calibrazione

14. Comando rotazione laser verso destra + controllo velocità /

Modifica asse di calibrazione

15. Spostamento dello squadro verso destra /

Spostamento del raggio verso il basso

16. Spostamento dello squadro a sinistra /

Spostamento del raggio verso l’alto

17. Finestra di cattura per telecomando

18. Spia modalità manuale / Indicatore calibrazione asse Z

19. Manuale / Automatico

20. Spia di avvertenza TILT / Indicatori calibrazione Asse Y

21. Avvertenza TILT (blocco inclinazione eccessiva)

22. Spia batterie in esaurimento / Indicatore calibrazione Asse X

23 Accensione / Spegnimento Le voci in grassetto corsivo corrispondono agli indicatori e ai tasti utilizzati in modalità di calibrazione. 160 con batterie alcaline Dimensioni 15 x 16 x 17 cm Peso 1,3 kg Velocità di rotazione 0-90-150-300-450-600 g/min Grado di Protezione IP65 Pioggia e polvere

2. Apertura per raggio laser di messa a piombo o squadratura

3. Apertura raggio laser

4. Apertura per modalità linea

5. Freccia (allineare con contrassegno 90°)

6. Contrassegno 90° (quattro)

7. Base estraibile per installazione verticale

8. Base regolabile per installazione verticale

9. Batterie (ricaricabili o alcaline)

2. Come utilizzare la livella laser

Sul lato interno della pagina di copertina è fornita una vista d’insieme del laser e delle funzioni della tastiera. All’accensione il laser esegue un test automatico. Durante l’autolivellamento il raggio lampeggia. Al termine del livellamento la testa comincia a ruotare, il raggio laser è fisso, non lampeggia.

2.1 Tasto Auto / Man (20)

• Man : Modalità manuale. All’accensione, il laser SKR301 si imposta sempre sulla modalità a livellamento automatico (auto). Al termine del livellamento automatico, la testa laser comincia a ruotare.

In modalità manuale è possibile selezionare qualunque modalità operativa. In questo modo, il raggio ruota anche se lo strumento non è livellato (necessario in caso di utilizzo su piani inclinati). Per ragioni di sicurezza, la luce rossa lampeggia sopra il pulsante Auto/Man per segnalare all’operatore che il laser si trova in modalità manuale.

2.2 Tasto inclinazione (22)

Inclinazione: modalità avvertenza TILT - Si attiva solo se selezionato. La funzione di inclinazione è nota anche come avvertenza H.I. (height of instrument, altezza strumento). Questa funzione arresta automaticamente il laser se questo viene scosso o spostato, per evitare errori di lettura. Utilizzare questa funzione solo in modalità automatica, e mai in manuale. Dopo aver acceso lo strumento premere il tasto inclinazione (22). La funzione avvertenza TILT è disponibile 30 secondi dopo il livellamento automatico dello strumento. La spia rossa sopra il tasto di inclinazione lampeggia quando è attiva questa modalità. Se il raggio laser è disturbato, la testina smette di ruotare e la luce rossa rimane accesa. Spegnere il laser, attendere 5 secondi e quindi riaccenderlo (verificare che il laser si trovi nel punto di riferimento originale).

2.3 Installazione orizzontale

1. Il laser SKR301 può essere utilizzato direttamente sul terreno, su un

s u p p o rtoda parete o su un cavalletto standard (5/8” - 11).

2. Premere il tasto accensione/spegnimento (24) per accendere il

laser. Il livellamento si attiva automaticamente.

3. Per selezionare la modalità manuale, premere il tasto 20.

4. Per selezionare la modalità TILT, premere il tasto 22. Questa funzione

è disponibile 30 secondi dopo il livellamento automatico del laser.

5. Per spostare il raggio laser in un punto specifico, premere

brevemente il tasto (14) o (15).

6. Per regolare la velocità di rotazione, tenere premuto il tasto (14) o

(15) in base alla direzione desiderata. Per interrompere la rotazione, premere una volta il tasto opposto.

7. Per disattivare il laser, premere il tasto (24).

2.4 Installazione verticale

Per questa posizione non sono necessari accessori. SKR301 può essere utilizzato direttamente sul terreno. Tuttavia, per una migliore installazione, può essere utilizzato su un supporto.

1. Girare verso l’alto la base estraibile (7). Posizionare lo strumento

in posizione verticale, appoggiandolo su questa base. Utilizzare i piedini (8) per livellare in modo approssimativo il laser.

2. Accendere lo strumento. Dopo il livellamento, la testina comincia a

1. Posizionare il laser a terra e ripetere i punti 1 e 2 del paragrafo

2.4 per l’impiego in vert i c a l e .

2. Arrestare la rotazione della testina premendo il tasto (14) o (15).

3. Per posizionare il piano verticale di rotazione in modo perpendicolare a una linea di riferimento:

• Allineare la freccia (5) posizionata sotto l’apertura del raggio con il contrassegno (6) sopra la base estraibile (è presente un contrassegno anche sulla base).
• Spostare il laser affinché il raggio si trovi sopra il punto di riferimento a terra, mantenendo la freccia e il contrassegno allineati.
• Allineare il raggio proveniente dalla parte superiore della testina con il secondo punto di riferimento mediante il tasto (16) o (17) sul laser oppure mediante il rilevatore o il telecomando. (Questo raggio è a 90°, o perpendicolare, all’altro raggio de lpiano verticale).
• Avviare la testa rotante utilizzando i tasti (14) o (15) per modificare la velocità oppure servirsi della modalità linea. Durante l’impiego del laser è importante verificare che non si sia mosso e che l’impostazione sia ancora precisa.

2.6 Velocità di rotazione

Il laser è dotato di un diodo laser visibile. Potrebbe essere necessario regolare la velocità di rotazione in base alle condizioni della luce dell’ambiente utilizzando i tasti (14) e (15). Il raggio laser è più visibile a velocità ridotta. E’ possibile arrestare la rotazione e puntare il raggio manualmente per poterlo visualizzare su lunghe distanze.

2.7 Utilizzo della modalità linea del laser

Ideale per la visualizzazione a distanze ridotte. Per usare la modalità linea laser, tenere la testa e ruotare il coperchio superiore 12 affinché il raggio fuoriesca dall’apertura della linea laser 4. In questo modo si crea una linea laser precisa e stabile per operare direttamente sul piano di riferimento. E’ possibile spostare la linea ruotando la testa manualmente oppure utilizzando il telecomando. Il rilevatore LDR180 non funziona con la modalità linea.

2.8 Utilizzo della modalità di scasione

Consente di visualizzare più facilmente il raggio quando il laser è lontano. Per utilizzare la funzione di scansione, accendere il laser. Il laser deve trovarsi in modalità “punto”. Se è in modalità linea, tenere la testa e ruotare il coperchio superiore 12 affinché il raggio fuoriesca dall’apertura 3 disegnando un punto. Per impostare il laser in modalità di scansione, utilizzare il tastierino (vedi di seguito), ricevitore (pagina 50) o il telecomando (pagina 56).

1. Per eseguire la scansione, premere contemporaneamente i tasti

(14) e (17). Il raggio lampeggia finché non è autolivellato e quindi avvia la scansione.

2. Utilizzare il tasto (14) o (15) per orientare la scansione.

3. Utilizzare i due tasti inferiori per regolare l’ampiezza della scansione. Utilizzare il tasto (17) per incrementare e il tasto (18) per ridurre (da 3° a 34°).

4. Per disattivare la scansione, premere contemporaneamente i tasti

(14) e (17) un’altra volta. Durante questo modo operativo, la livella laser non deve essere spostata a destra o a sinistra. il laser deve essere in modalità punto o linea.

2.9 Piani inclinati, funzione manuale

1. Accendere la livella laser e, lasciandola in modalità di autolivellamento, premere il tasto Auto/Man (20); il LED (19) lampeggerà, indicando che la funzione manuale è attivata. E’ ora possibile procedere alla calibrazione per piani inclinati dell’asse X. La testa inizierà a ruotare.

2. Premere il tasto < (17) per calibrare l’inclinazione positiva dell’asse

X; premere il tasto > (16) per calibrarne l’inclinazione negativa.

3. Per passare all’asse Y, premere il tasto TILT (22); entrambi i LEDs

(19) e (21) lampeggeranno simultaneamente, indicando che la funzione manuale è attivata. E’ ora possibile procedere alla calibrazione per piani inclinati dell’asse Y.

4. Premere il tasto < per calibrare l’inclinazione positiva dell’asse Y;

premere il tasto > (16) per calibrarne l’inclinazione negativa.

2.9.1 Installazione delle batterie alcaline

1. Per installare batterie alcaline nel laser SK301, svitare il coperchio

del vano batteria posizionato nella parte inferiore dello strumento.

2. Rimuovere lo scomparto batteria.

3. Inserire due batterie alcaline (D o LR20) nello scomparto, prestando attenzione alla polarità (“+” o “–”) indicata sul fondo.

4. Riposizionare lo scomparto batteria e serrare la vite. La livella

laser SKR301 è pronto per l’uso. Sostituzione delle batterie

1. Quando la batteria è scarica, la testa laser smette di ruotare e si

accende il LED indicatore (23).

2. Sostituire contemporaneamente entrambe le batterie.

2.9.2 Utilizzo di batterie ricaricabili

Primo Utilizzo Se la vostra livella laser SKR301 è dotata di batteria ricaricabile opzionale, questa deve essere caricata per 15 ore prima di poterla utilizzare per la prima volta.

1. Inserire la presa del caricatore nell’apposito connettore dello

scomparto batteria (10).

2. Collegare il caricatore a una presa elettrica (110 volt oppure 220

volt, a seconda del tipo di caricatore e del paese in cui ci si trova).

3. Caricare per 15 ore.

Riciclate sempre le batterie Non gettare le batterie fuori uso nei cestini della spazzatura o in contenitori simili Successive ricariche SKR301 può essere caricato durante il funzionamento. Se sul posto di utilizzo è disponibile elettricità, inserire il caricatore e continuare a lavorare. Oppure, rimuovere la batteria per caricarla e sostituirla con una batteria alcalina per continuare a lavorare. Per una durata ottimale della batteria si consiglia di caricare la batteria solo dopo che si è completamente scaricata. Per salvaguardare la batteria, non caricare per oltre 20 ore. La batteria e il caricatore possono venire danneggiati dall’umidità. Conservare e caricare lo strumento sempre in un posto asciutto e riparato.

3. Controllo e regolazione

QUESTO CAPITOLO E’ MOLTO IMPORTANTE: Vengono qui fornite alcune semplici istruzioni per controllare la calibrazione della livella laser automatica SKR301. Non dimenticare che è uno strumento di precisione e che è importante mantenerla calibrata e in condizioni perfette. La precisione del vostro lavoro è di vostra esclusiva responsabilità e quindi si consiglia di controllare regolarmente lo strumento, soprattutto prima di eseguire lavori importanti. Prima di qualsiasi controllo della calibrazione assicurarsi che quando la rotazione si arresta, il laser si trovi in modalità punto. Di seguito sono fornite le istruzioni per il controllo e la calibrazione di ciascun asse. Se il laser deve essere calibrato, seguire le istruzioni oppure rivolgersi a un centro di assistenza.

3.1 Controllo orizzontale e calibrazione

(Asse X e Y ) Asse X

3.1.1 Controllo orizzontale

1. Collocare il laser su una

Z Asse Asse Y superficie piana a 15-30 metri da una parete. Posizionarlo affinché X1 sia rivolto verso la parete.

2. Accendere il laser. Dopo il livellamento, arrestare la rotazione affinché il raggio sia un punto.

3. Contrassegnare la posizione del raggio.

4. Ruotare la livella laser SKR301 di 180°. Dopo 90 secondi,

ruotare la testa di 180° e contrassegnare la posizione del raggio accanto al primo contrassegno.

5. Entrambe le misurazioni devono essere nello stesso punto. A 30

metri, i contrassegni non devono distare l’uno dall’altro oltre 6 mm. A 15 metri, i contrassegni non devono distare l’uno dall’altro oltre 3 mm. In questo caso la precisione di livellamento è pari a +/- 0.010%.

6. Se i contrassegni sono sufficientemente vicini, l’asse x è calibrato.

Quindi, passare al controllo del secondo asse Y (vedere punto 7). Se i contrassegni non sono sufficientemente vicini, occorre ripetere la calibrazione dell’asse X (vedere istruzioni seguenti).

7. Per controllare l’asse Y, ruotare il laser di 90° a partire dal punto

4 affinché Y1 sia rivolto verso la parete. Ripetere la medesima procedura: contrassegnare il raggio Y, ruotare di 180° e contrassegnare nuovamente. Se a 30 metri i contrassegni sono distanti fra loro di oltre 6mm, occorre ripetere la calibrazione dell’asse Y.

3.1.2 Calibrazione orizzontale

Il laser deve essere calibrato per portare il raggio al centro dei due contrassegni (Punti 3-4 paragrafo 3.1.1). La calibrazione può essere effettuata con facilità utilizzando la tastiera del laser, il telecomando o il rilevatore. Calibrazione dell’asse X

1. Spegnere il laser prima di passare alla modalità di calibrazione.

Premere contemporaneamente i due tasti Accensione/Spegnimento e Auto/Man del laser.

2. Dopo qualche istante, rilasciare il tasto Accensione/Spegnimento.

3. Il LED X (23) lampeggia, seguito anche dal LED Y (21). Rilasciare

4. Il LED X (23) comincia a lampeggiare rapidamente, per indicare

che il laser è pronto per la calibrazione sull’asse X. Se il laser non è stato spostato, utilizzare contrassegni x effettuati al punto 3 e 4 del paragrafo.

5. Contrassegnare il punto che si trova a metà strada tra i due contrassegni.

6. Con X2 rivolto verso i contrassegni, spostare il raggio laser verso l’alto o verso il basso fino al contrassegno centrale utilizzando i tasti (16) o (17) sul tastierino oppure (2) o (3) sul rilevatore o sul telecomando.

7. Quindi, controllare l’asse y a fronte del contrassegno centrale.

Ruotare il laser di 90° affinché Y 2 sia rivolto verso la parete. Se il raggio non si trova sul contrassegno centrale, calibrare Y. Se Y è nella posizione corretta, passare al paragrafo “Salvataggio della calibrazione” di seguito. Calibrazione dell’asse Y

1. Per passare alla calibrazione dell’asse Y premere il tasto (15) sul

laser oppure (4) sul rilevatore o sul telecomando.

2. Il LED y comincia a lampeggiare rapidamente, per segnalare che

il laser è pronto per essere calibrato sull’asse Y.

3. Se il laser non è stato spostato, utilizzare il contrassegno centrale

effettuato in precedenza. Spostare il raggio laser verso l’alto o verso il basso fino al punto centrale utilizzando i tasti (16) o (17) sul tastierino del laser o (2) oppure (3) sul rilevatore o sul telecomando. Salvataggio della calibrazione Il laser è ora calibrato sull’asse X e Y. Premere il tasto (14) sul tastierino del laser oppure (5) sul rilevatore o sul telecomando per salvare

i dati di calibrazione. Se non si desidera salvare la calibrazione, premere il tasto Accensione/Spegnimento (24) sul laser.

3.1 Controllo verticale e calibrazione

3.1.1 Controllo verticale

1. Posizionare il laser in modalità verticale, su una superficie piana

a una distanza di circa 3 metri da una linea a piombo (piombino appeso a un filo a un’altezza minima di 2,4 metri). Se occorre effettuare la calibrazione, il raggio risulterà più facilmente visibile in una stanza scura.

2. Utilizzare la base regolabile per livellare approssimativamente

3. Accendere il laser. Arrestare la rotazione affinché il raggio sia

4. Tenere la testa del laser e spostare manualmente il raggio verso

l’alto e verso il basso per l’intera lunghezza della linea a piombo. Se il raggio è inclinato, e non verticale come la linea a piombo, occorre effettuare la calibrazione dell’asse Z.

3.1.2 Calibrazione verticale

1. Spegnere il laser prima di passare alla modalità di calibrazione.

Premere contemporaneamente i tasti Accensione/Spegnimento e Auto/Man.

2. Dopo qualche istante, rilasciare il tasto Accensione/Spegnimento.

3. Il LED X (23) comincia a lampeggiare, seguito dal LED Y (21).

Rilasciare il tasto Auto/Man.

4. Il LED Z (19) comincia a lampeggiare rapidamente, per segnalare

che il laser è pronto per la calibrazione sull’asse Z.

5. Spostare il raggio finché non risulta verticale e parallelo alla linea

a piombo utilizzando i tasti (16) o (17) sul laser oppure (2) o (3) sul rilevatore o sul telecomando. Per il controllo finale, spostare leggermente il laser affinché il raggio si trovi sopra la linea a piombo. Salvataggio della calibrazione Il laser è ora calibrato sull’asse Z. Premere (14) sul laser oppure (5) sul rilevatore o sul telecomando per salvare i dati di calibrazione. Se non si desidera salvare i dati di calibrazione, premere il tasto Accensione/Spegnimento sul laser.

4. Conservazione e manipolazione

ATTENZIONE: L’impiego dei comandi o delle regolazioni o l’esecuzione di procedure diverse da quelle specificate nel presente documento può comportare una pericolosa esposizione ai raggi laser.

1. SKR301 è uno strumento di precisione da manipolare con

cautela. Evitare urti e vibrazioni. Conservare e trasportare sempre il laser e gli accessori nell’apposita valigia.

2. Sebbene sia resistente agli agenti atmosferici, conservare sempre

il laser e gli accessori in un posto asciutto e pulito dopo l’impiego. In questo modo si aumenta la durata della batteria.

3. Per evitare danni ai componenti elettronici, non conservare il

laser a temperature inferiori a - 20°C o superiori a 80°C.

4. Non conservare lo strumento nella scatola se lo strumento o la

scatola sono bagnati, per evitare la formazione di condensa all’interno dello strumento stesso.

5. Per conservare la precisione del laser, controllarlo e metterlo a

punto a intervalli regolari.

6. Tenere pulite le lenti delle aperture (2) e (3). Utilizzare un panno

morbido e un detergente per vetro.

7. Si consiglia di caricare regolarmente le batterie (solo per versioni

con batterie ricaricabili). In ogni caso, caricare le batterie solo quando sono esaurite o pressoché esaurite. Ricaricare le batterie ancora utilizzabili ne riduce la capacità.

Il laser SKR301 è garantito dai difetti di produzione per il periodo di un anno. Se lo strumento viene utilizzato in maniera impropria o se viene sottoposto a urti, tale garanzia viene annullata. In nessun caso la responsabilità del produttore sarà superiore al costo di riparazione o sostituzione dello strumento. Se lo strumento viene smontato da persone non qualificate, la garanzia viene annullata. Le specifiche sono suscettibili di modifiche senza preavviso.

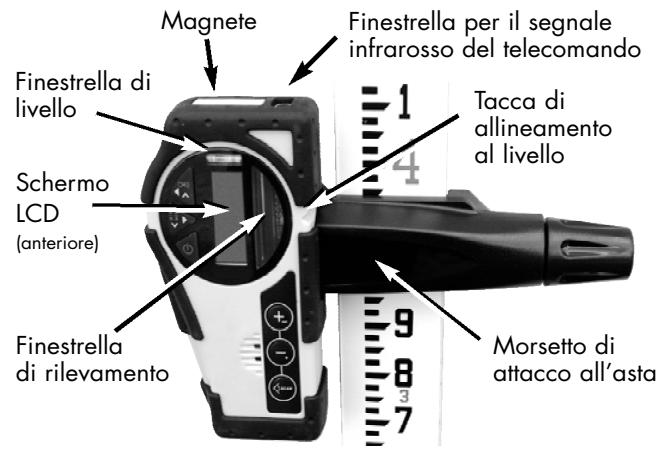

6.1 Combinazione rilevatore

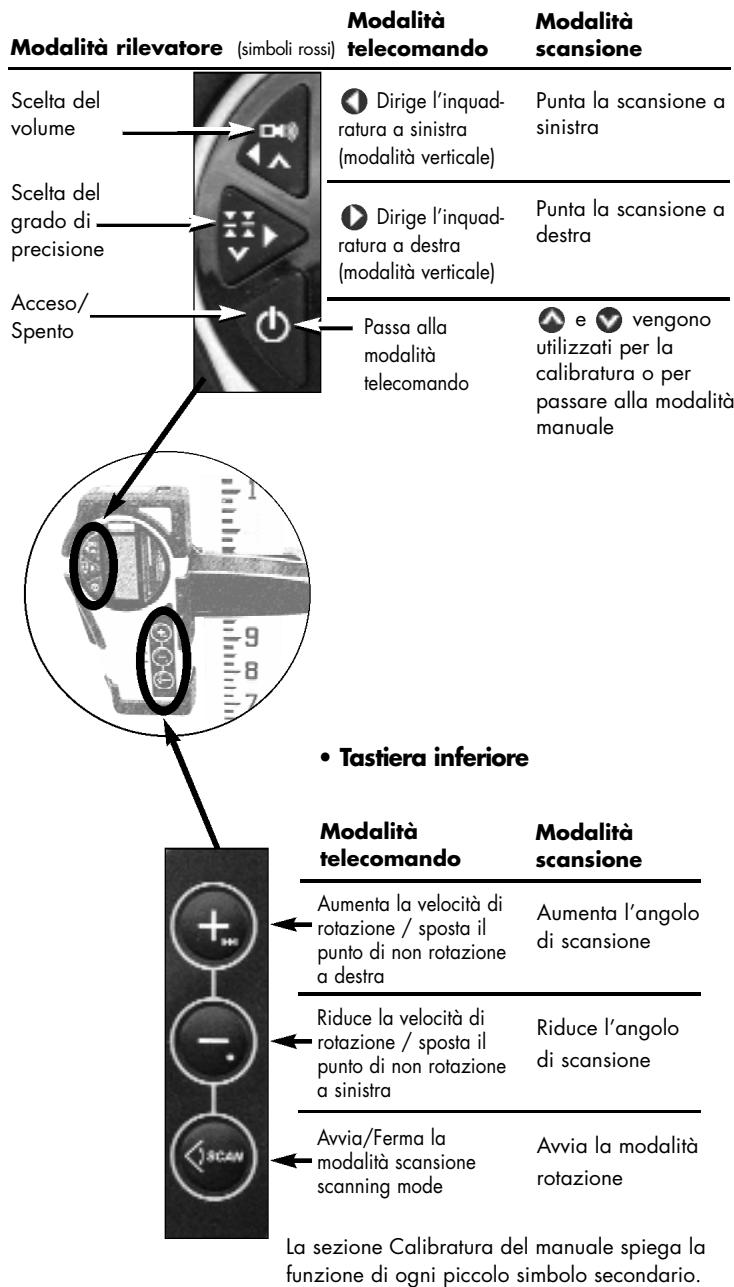

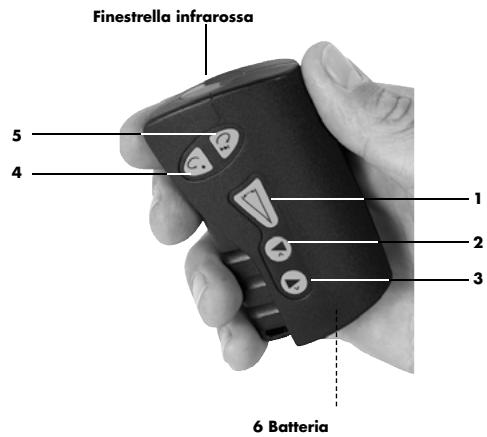

e telecomando laser Per aste graduate o applicazioni a presa manuale. Può essere utilizzato anche il supporto a magnete per aderire alle traversine metalliche per l’allineamento di pareti divisorie esterne o ai moduli del soffitto per il livellamento di soffitti insonorizzati. Magnete Finestrella di livello Finestrella per il segnale infrarosso del telecomando Tacca di allineamento al livello Modalità Modalità rilevatore (simboli rossi) telecomando Modalità scansione Scelta del volume Dirige l’inquadratura a sinistra (modalità verticale) Punta la scansione a sinistra Dirige l’inquadratura a destra (modalità verticale) Punta la scansione a destra Passa alla modalità telecomando

vengono utilizzati per la calibratura o per passare alla modalità manuale Scelta del grado di precisione Acceso/ Spento Schermo LCD (anteriore) Finestrella di rilevamento Morsetto di attacco all’asta

• Tastiera inferiore Girare per fissare il morsetto al rilevatore Schermo LCD (posteriore) Bolla per la verifica della verticalità dell’asta Girare per serrare o liberare il morsetto dall’asta

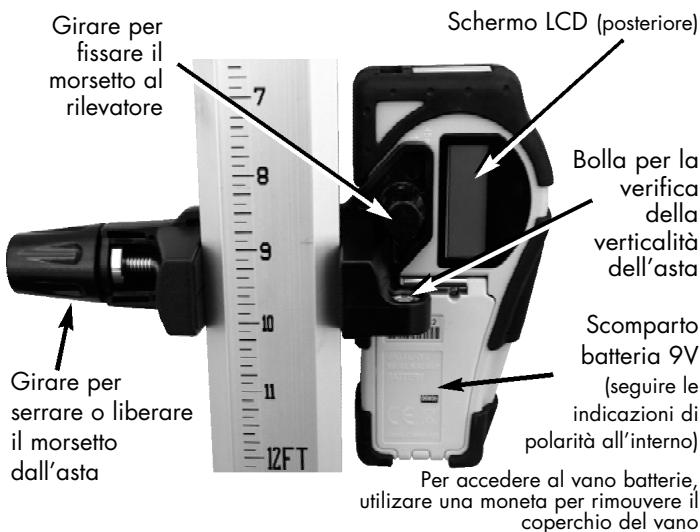

Scomparto batteria 9V (seguire le indicazioni di polarità all’interno) Per accedere al vano batterie, utilizare una moneta per rimouvere il coperchio del vano Modalità telecomando Modalità scansione Aumenta la velocità di rotazione / sposta il punto di non rotazione a destra Aumenta l’angolo di scansione Riduce la velocità di rotazione / sposta il punto di non rotazione a sinistra Riduce l’angolo Avvia/Ferma la modalità scansione scanning mode Avvia la modalità di scansione rotazione La sezione Calibratura del manuale spiega la funzione di ogni piccolo simbolo secondario.

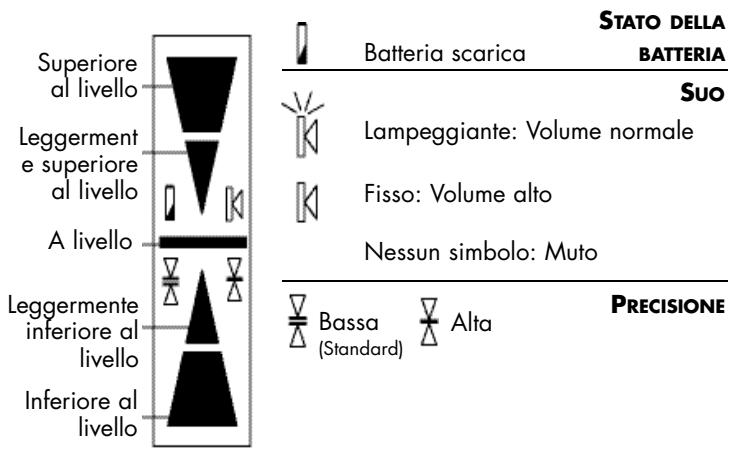

• Display LCD (Visualizzatore LCD) STATO Superiore al livello Leggerment e superiore al livello A livello Leggermente inferiore al livello Batteria scarica DELLA Il telecomando può essere impiegato per avviare o fermare la rotazione, aumentare o diminuire la velocità di rotazione e spostare il raggio o l’inquadratura. Esso controlla anche la scansione e la calibratura elettronica. BATTERIA

• Specifiche tecniche SUO Lampeggiante: Volume normale Raggio di azione* Nessun simbolo: Muto Bassa Alta 150 m in modalità rilevatore 30 m in modalità telecomando Fisso: Volume alto Precisione* Alta ± 1 mm Durata batteria 50 ore, 9V alcalina Impermeabilità ambientale (IP66+) Dimensioni 15 x 8 x 3.5 cm / 450 g Bassa ± 2,5 mm PRECISIONE (Standard) Inferiore al livello *Varia con l’utilizzo del laser. La precisione effettiva dipende dal diametro del raggio e dalla distanza del laser.

1. Premere il tasto Acceso/Spento per accendere l'apparecchio.

2. Premere il tasto nel mezzo per selezionare il grado di precisione desiderato (fascia morta).

3. Premere il tasto superiore per selezionare il volume.

4. Dirigere la finestrella di rilevamento verso il raggio laser e

spostare il rilevatore in alto e in basso secondo le indicazioni fornite sul display LCD. Vi sono 5 canali di informazioni o indicatori di livello. Una freccia verso il basso indica che occorre spostare il rilevatore in basso fino a raggiungere il riferimento laser; una freccia verso l’alto, che occorre spostarlo in alto. Quando appare sul display una linea orizzontale, il rilevatore è al livello del raggio laser.

5. Premere il tasto Acceso/Spento per spegnere l'apparecchio.

Esso si spegnerà automaticamente dopo 10 minuti di inutilizzo (e emetterà un beep di segnalazione)

6. Mantenere la finestrella di rilevamento perfettamente pulita utilizzando un panno soffice e un detergente per vetri.

Il telecomando è in grado di arrestare, avviare o modificare la direzione di rotazione laser e di spostare lo squadro a sinistra o destra. Consente inoltre di controllare la scansione e la calibrazione. Una batteria AA alcalina (1.5V) assicura 50 ore di funzionamento continuo. Per aprire lo scomparto batteria, premere verso l’alto la linguetta nella parte superiore, nella direzione indicata dalla freccia (utilizzare un cacciavite). Punto o linea

Attivazione/disattivazione scansione

Avvia velocità rotazione minima sinistra Aumenta lunghezza scansione

Sposta squadro a sinistra Avvia velocità rotazione minima destra Riduci lunghezza scansione Sposta squadra a destra

Comando rotazione e velocità sinistra Orienta scansione sinistra

Comando rotazione e velocità destra Orienta scansione destra

• Modalità telecomando Se ci si trova in modalità rilevatore, premere il tasto Acceso/Spento per passare alle funzioni del telecomando. Se il rilevatore non è in funzione, premere qualsiasi tasto (ad eccezione del tasto Acceso/Spento) per utilizzarlo come telecomando per il laser. Scansione

Finestrella infrarossa Questo supporto regolabile è utilizzato per eseguire tracciamenti di piani inclinati, ad esempio soffitti di cattedrali. Quando si utilizza il supporto graduato il laser deve essere in modalità manuale

6.3 Dispositivi di sostegno

6.3.1 Supporto Universale

Il supporto universale può essere utilizzato come sostegno da parete e su un cavalletto per le installazioni verticali. Presenta una struttura robusta, interamente in metallo con un meccanismo a molla che consente di modificare rapidamente l’altezza per un’installazione rapida. Inoltre, è dotato di una vite di regolazione di precisione nella parte inferiore per assicurare un posizionamento accurato.

Il laser può esse re montato su un cavalletto a testa piana da 5/8”11. Inoltre, è possibile utilizzare un cavalletto con colonna sollevabile per regolare l’altezza del laser. Consultate il Catalogo Makita per maggiori informazioni.

• Gli occhiali laser migliorano la visibilità del raggio laser in presenza di forte illuminazione
• Il target magnetico rosso CB60 migliora la visibilità del raggio laser in presenza di forte illuminazione. Può essere rapidamente installato su qualsiasi superficie metallica. Makita Spa si riserva il diritto di apportare modifiche al prodotto e a questo manuale senza darne preavviso alcuno.

• Come sostegno da parete, può essere collegato a una griglia per l’installazione su soffittature.
• Il supporto può anche essere utilizzato lateralmente e collegato a un piedistallo (5/8-11) per mantenere il laser in posizione verticale.
