GEBRUIKSAANWIJZING Extrema 600/14 CX T.I.P.

Vertaling van de oorspronkelijke gebruiksaanwijzing Dompelpomp voor vuil water

Metappaon Tou TpWOTUou Twv oDnyiwxphons YToBpuXia avTIA aKaAptwV

Van harte gefeliciteerd met de aanschaf van uw neue T.I.P. toestel!

Zoals al once producten is ook dit toestel ontwikkeld volgens de{niewste stand van de techniek. Voor de fabricage en montage van het toestel hebben wij gebruik gemaakt van de niewste pomptechiek en de meest betrouwbare elektrische resp. elektronische en mechanische onderdelen, om een hoge kwaliteit en lange levensduur van uw十几年e product te konnen garanderen.

Lees deze handleiding goed door, zodate u alle technische möglichkheden van deze pomp optimaal kunt gebruiken. Verklarende afbeeldingen vindt u in het aanhangsel aan het einde van deze handleiding.

Wij wensen u veel plezier met uw nieuwe toestel.

Inhoudsopgave

1. Algemene veiligheidswaarschuwingen 1
2. Technische gegevens 2
3. Toepassingsgebied 2
4. Leveringsomvang 2
5. Installatie 3
6. Elektrische aansluiting 4
7. Ingebruikname 4
8. Onderhoud en hulp bij storingen 5
9. Garantie 6
10. Bestelling van reserveonderdelen 6
11. Service 6

Aanhangsel: afbeeldingen

1. Algemene veiligheidswaarschuwingen

Lees deze handleiding zorgvuldig door en maak uzelf vertrouwd met de bedienelementen en het juiste gebruik van dit product. Wijল Niet aansprakelijk voor schade die ontstaat door het Niet navolgen van aanwijzingen en instructies in deze handleiding. Schade die ontstaat door het Niet navolgen van aanwijzingen en instructies in deze handleiding valt tevens Niet onder de garantiedekking. Bewaar deze handleiding goed en voeg deze bij het toestel als u dit aan anderen doorgeneft.

Personen die nicht op de hoogte zijn van deze gebruiksaanwijzingogens dit apparaat Niet gebruiken.

De pomp mag nicht worden gebruikt als er zich personen in het water bevinden.

De pomp moet via een foutstroom veiligheidsinrichting (RCD / FI-schakelaar) met een meetfoutstrom van nicht meer dan 30mA worden voorzien.

Als de netkabel van dit apparaat wordt beschadigd, moet deze door de fabrikant of de klantenservice of een soortgelijk deskundig gekwalificeerd persoon worden verrangen om risico's te vermijden.

Besteed vooral aandacht aan aanwijzingen en instructies die met de volgende symbolen zijn gekenmerkt:

Het Niet navolgen van deze aanwijzing kan personlijke en/of materièle schade veroorzaken.

Niet-inachtneming van deze instructie gaat gepaard met gevaar voor een elektrische schok, die kan leiden tot lichamelijke letsels en/of materiele schade.

Controleer het toestel op transportschade. In geval van schade moet de winkelier onmiddelijk -ECHTER uiterlijk binnen 8 dagen na koopdatum - hierover worden ingelicht.

Model	EXTREMA 600/14 CX
Netspanning / freiencie	230 V~ / 50 Hz
Nominaal vermogen	2.200 Watt
Beschermingsklasse	IPX8
Drukaansluiting	57,29 mm (2"), binnenschroefdraad
Max. Doorvoercapaciteit (Qmax)1)	36.000 l/h
Max. druk	1,4 bar
Max. opvoerhoogte (Hmax)1)	14 m
Maximale indompeldiepte ∇	7 m
Max. groote van gemorphte vaste deeltjes	50 mm
Maximum temperature van de gemorphte vloeistof (Tmax)	50 °C
Max. temperatuur van de gemorphte vloeistof, kortstondignT<4 min)3)	95 °C (max. 4 min.)
Max. aantal starts binnen een uur	30, gelijkmatig verdelijk
Lengte aansluitkabel	10 m
Kabelsoort	H07RN8-F
Gewicht (netto)	~ 16,3 kg

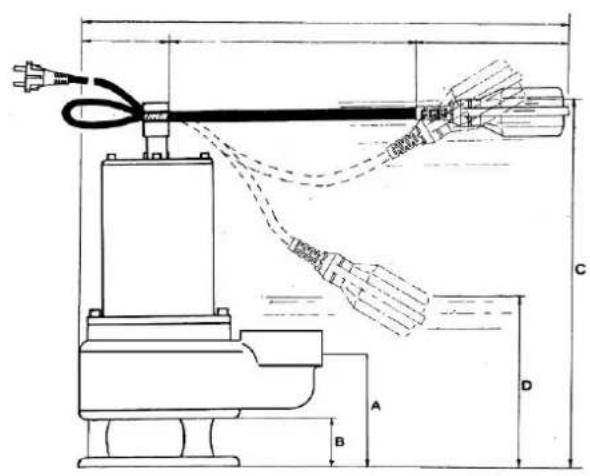

Min. zelfaanzuigniveau (A)2)	125 mm
Min. afzuigniveau (B)2)	65 mm
Startniveau (C)2)	570 - 470 mm
Uitschakelniveau (D)2)	180 - 320 mm
Afmetingen (b x d x h)	28 x 24 x 48 cm
Artikelnummer	30194

1) De aangegeven maximale prestaties zichen gemeten bij vrije, ongereduceerde afvoer.
2] De letters tussen haakjes verwijzen maar de afbeeldingen aan het einde van de handleiding.
3) Als de watertemperatuur:tussen 50^ en 95^ ligt, werkt het apparaat maar 4 minuten lang en schakelt verwolgens automatischuit, om de motor volledig af te laten koelen.

3. Toepassingsgebied

Vuilwaterdompempompen van T.I.P. zijn uiterst efficiente, zelfaanzuigende elektrische pompen voor de doorvoer van vuil water dat vaste deeltjes tot de in de technische gegevens aangegeven maximale grotte bevat. Deze producten zijn van hoge kwaliteit, leveren uitstekende prestaties en zijn veelzijdig toepasbaar voor de ontwatering en het overpompen van vloeistoffen.

Tot de typische toepassingsgebieden van vuilwaterdompempen behoren: leegmaken van vijvers, bekkens, voorraadtanks, vuilwaterputten, evenals het wegpompen van water bij noodgevalloen door overstromingen of hoogwater.

Vuilwaterdompempen van T.I.P. zijn geschikt voor vaste of tijdelijke installations.

Dit product is bestemd voor particulier gebruik in huishoudelijkke omgeving en Niet voor commerciele resp. industrielle doeleinden.

De pomp is nicht geschickt voor gebruik in huiskamerfonteinen, aquaria en soortgelijke toepassingen.

Bij gebruik in een vijver要去en eventuele voorzorgsmaatregelen gegen het aanzuigen van vijverbewoners worden genomen.

De pomp is nicht geschikt voor het verpompen van zoutwater, uitwerpselen, ontvlambare, bijtende, explosieve of andere gevaarlijke vloeistoffen. De temperatuur van de te verpompen vloeistof mag Niet boven de in de technische geevens aangegeven maximumtemperatuur liggen. Bij deze pomp is als bijzonderheid een kortstondig gebruik (max. 4 min.) bij een vloeistofter temperatuur van maximaal 95^ möglichk (zie techn. geevens).

In de pomp worden smeermiddelen gebruikt die bij onjuist gebruik of beschadiging van het toestel de te verpompen vloeistof hunnen verontreinigen. De gebruekte smeermiddelen zijn biologisch afbreekbaar en schaden de gezondheid nicht.

4. Leveringsomvang

Tot de leveringsomvang van dit product behoort het volgende:

Een pomp met aansluitkabel, een aansluitstuk, een gebruksaanwijzing.

Controleer de leveringsomvang op volledigheid. Afhankelijk van het gebruksdoeleinde konnen andere accessoires noodzakelijk zijn (zie hoofdstuk „Installatie" en „Bestelling van reserveonderdelen"). Bewaar de verpakking indien möglichk tot aan het verstreijken van de garantieperiode. Voer de verpakkingsmaterialen op milieuvriendelijkijke wijze af.

5. Installatie

5.1. Algemene installment-instructions

Tijdens de gehele installmentprocedure mag het toestel Niet aan het elektriciteitsnet zich aangesloten.

De pomp en het gehele aansluitsystem moeten gegen vorst worden beschermd.

Alle aangesloten leidingen moeten absolut water- en luchtdicht zich,,ondat lekkende ledingen de prestatie van de pomp verminderen en aanzienlijke schade kuren veroorzaken. Gebruik eventueel geschikt afdichtmateriala om een luchtdichte montage te garanderen. Gebruik Niet te veel kracht bij het aandraaien van schroefverbindingen, om beschadiging te voorkomen. Let er bij het leggen van de aangesloten ledingen op dat er geen druk door gewicht, trillingen of spanningen op de pomp worden uitgeoefend. Bovendienogen de aangesloten leidingen geen knikken of tegenhellingen vertonen. Raadpleeg ook de afbeeldingen in het aanhangsel aan het einde van deze handleiding. De cijfers en andere gegevens die hierna tussen haakjes worden vermeld, verwijzen maar deze afbeeldingen.

5.2. Installatie van de drukleiding

De drukleiding brengt de te verpompen vloeistof van de pompaar het aftappunt. Om stromingsverliezen te voorkomen, is het raadzaam een drukleiding te gebruiken, die tenminste bezelfde diameter heeft als de drukaansluiting (1) van de pomp. Als drukleiding kan een voor deze toepassing geschikte flexibele slang worden gebruikt - bijvoorbeeld een speciaal hiervoortwikkelde ontwateringslang. Om de installmente eenvoudiger te make, wordt een aansluitstuk (12) met de volgende aansluitmogelijkheden meegeleverd: 1 x 47,80 mm (1 1 / 2^ ) bu. dr., 1 x 59,61 mm (2") bu. dr.. Bij de aanpassing aan de drukleiding要去 den overbodige, nauwere delen van het multifunctionele aansluitstuk langs de aangegeven snijpunten (a, b) worden afgesneden. Voor verwijdering van overbodige delen kunt u het beste eenkleine zaag gebruiken. Voer eventuele nodige aanpassingen uit, voor u het multifunctionele aansluitstuk aan de drukaansluiting van de pomp aanbrengt.

5.3. Vaste installment

In geval van een vaste installmentatie zich stijve buizen als drukleiding het meest geschikt. Bij dit soort installaties is het raadzaam de drukleiding direct na de pompuitgang van een terugslagventiel te voorzien, zodat er na het uitschakelen van de pomp geen vloeistof terug kan stromen. Bovendien bevelen wij aan acheer pomp en terugslagventiel een afsluitventiel te installereren, zodat onderhoudswerkzaamheden eenvoudiger worden uitgevoerd. Als u dan bij demontage van de pomp het afsluitventiel sluit, kan de drukleiding Niet leeglopen.

5.4. Instelling van de vlotterschakelaar

Controleer of de pomp afslaat als de waterstand daalt en de vlotterschakelaar het uitschakelniveau heeft bereikt.

Let erijdens de installmentie goed op dat de vlotterschakelaar zich vrij kan bewegen.

In de handmatige modus van de pomp (met vastbezette vlotter),要去 de pomp voortdurend in de gaten worden gehonden, zatat hij Niet droogloopt.

De pomp is voorzien van een vlotterschakelaar (2) die - afhankelijk van de waterstand - ervoor zorgt dat het toestel automatisch af- of aanslaat. Zodra de waterstand een niveau geling aan of lager dan het uitschakelniveau bereikt, slaat de pomp af. Zodra de waterstand het startniveau bereikt over overschrijdt, slaat de pomp aan. Starten uitschakelniveau hun den worden gewijzigd door het loshangende deel van de kabel (3) van de vlotterschakelaar korter of langer te make. De kabellente kan d.m.v. de kabelhouser (4) worden ingesteld, die zich aan het handvat (5) van de pomp bevindt. Hierbijk gaat het om de lengte van het deel van de kabel dat vrij kan bewegen en van de kabelhouser tot aan de vlotterschakelaar loopt. Hoe langer de kabel, hoe lager het uitschakel- en hoe hoger het startniveau. Omgekeerd daalt bij een kortere kabel het startniveau en wordt het uitschakelniveau verhoogd.

Mocht de pomp boven het uitschakelniveau afzuiigen, dan moet de vlotterschakelaar handmatig worden bediend, bijv. door vastzetting in een rechte positie. U moet daartoe de kabel van de vlotterschakelaaruit de kabelgeleiding aan de zijkant (4) halen. Zet verwolgens de vlotterschakelaar in de waarvoort bestemde houder (13) onder de kabelgeleider vast door de schakelaar van boven verticaal in de houder te schuiven, zodanig dat de kabel maar beneden wijst. Alleen in deze modus kan het in de technische gegevens aangegeven min. afzigniveau worden bereikt. Hierbij moet de pomp echter voordturdend in de gaten worden gehonden, zatat hij niert droogloopt.

5.5. Positie van de pomp

Bij hetplaatsen van de pomp moet u erop letten dat de in de technische geevens aangegeven maximale dompeldiepte Niet wordt overschreden. Tegelijkertijd mag het minimum zelfaanzigniveau niq wetden onderschreden. Tijdens het gebruik van de pomp mag de waterstand dan tot het minimum afzuigniveau dalen. Plaats de pomp op een stevige ondergrond. Plaats de pomp nooit direct op losse stenen of zand. Let er bij hetplaatsen van de pomp goed op dat de pomp Niet kan omvallen of met+zijn aanzuigopeningen (6) in de bodem kan inzinken. Het aanzuigen van zand, modder of soortgelijke stoffen moet worden voorkomen. Gebruik voor het plaatsen, optillen en dragen van de pomp uitsluitend het handvat. Gebruikzonodig voor het neerlaten en omhoogtrekken van de pomp een geschikt touw dat aan het handvat wordt bevestigd. Gebruik voor hetplaatsen, optillen of dragen van de pomp nooit de rukslang, het netsnoer of de kabel van de vlotterschakelaar.

6. Elektrische aansluiting

Het toestel beschikt over een netsnoer met stekker. Om bevaren te voorkomen, mogen het netsnoer en de stekker uitsluitend door een vakman worden verrangen. Draag de pomp nooit aan het netsnoer en gebruik het snoer Niet om de stekker uit het stopcontact te trekken. Bescherm de stekker en het netsnoer gegenitte, olie en scherpe randen.

De gebruikte netspanning要去 de in de technische gegevens aangegeven waarden overeenstemmen. De person die verantwoordelijk is voor de installmentie要去 verzekeren, dat de elektrische aansluiting beschikt over een aardig die beantwoordt aan de norm.

De elektrische aansluiting要去 van een gevoelige aardlekschakelaar (Fl-schakelaar) zijn voorzien: = 30mA (DIN VDE 0100-739).

Verlengkabels mogen geen Kleinere doorsnede hebben dan rubberslangen met het symbool H07RN-F (3× 1,0mm^2) conform VDE. Netstekkers en koppelingen要去en spatwaterdicht zich.

7. Ingebruikname

Tijdens het gebruik van de pomp mogen zich geen personen in het water bevinden.

De pomp mag uitsluitend voor het op het typeplaatje aangegeven toepassingsgebied worden gebruikt.

Drooglopen - het pompen van het toestel zonder waterdoorvoer - moet worden voorkomen, waar dat de pomp bij watergebrek oververhit kan raken. Dit kan aanzienlijke schade aan het toestel veroorzaken.

Zorg ervoor dat de elektrische steekverbindingen zich buiten het bereik van overstromend water bevinden.

Het is absolutiert verboden de handen in de opening van de pomp te steken zolang het toestel aan het elektriciteitsnet is aangesloten.

Voer voor elk gebruik van de pomp een visuèle controle uit. Dit geldt in het bijzonder voor het netsnoor en de stekker. Controller of alle schroeven goed vast zitten en de aansluitingen in goede staat+zijn. Gebruik nooit een beschadigde pomp. In geval van schade moet de pomp door een vakman worden gecontroleerd. Bij elke ingebruikname moet er steeds nauwkeurig op worden gelet dat de pomp veilig en stabel wordt geplaatst. Steek voor ingebruikname de stekker in een 230-V wisselstroomstopcontact. Zodra de waterstand het startniveau bereikt of overschrijdt, slaat de pomp vanzelf aan. Trek de stekker uit het stopcontact om het gebruik van de pomp te beeindigen. De elektrische pompen uit de serie T.I.P. EXTREMA beschikken over een geintegreerde thermische motorbeveiliging. Bij overbelasting slaat de motor vanzelf af en gaat na voldoende te zich aufgekoeld wee vanzelf aan. Mogelijk oorzaken en de waarbijbehorende oplossingen vindt u in het hoofdstub "Onderhoud en hulp bij storingen". Houd er reckening mee dat het gebruik met vloeistoffen >50^ slechts kortstandig maybek is (zie techn. gegevens).

8. Onderhoud en hulp bij storingen

Trek voor het verrichten van onderhoudswerkzaamheden altijd de stekker van de pomp uit het stopcontact. Als de stroomtoevoer Niet worden onderbroken, kan bijv. gevaar ontstaan door per ongeluk starten van de pomp.

Wij zijn nicht aansprakelijk voor schade die is veroorzaakt door onvakkundige reparaties of pogingen daartoe. Schade die is veroorzaakt door onvakkundige pogingen tot reparatie leidt tot het verrallen van alle garantieaanspraken.

Als u zich houdt aan de voor dit toestel geldende gebruiksomstandigheden en toepassingsgebieden, worden het gevaar op möglichke storingen kleiner en helpt u de levensduur van uw toestel te verlungen. Schurende stoffen in de te verpompen vloeistof - bijvoorbeeld zand - bespoedigen de slijtage en verminderen de prestatie van de pomp. Bij juiste handhaving is dit toestel onderhoudsvrij. Het kan eventuele raadzaam zijn het hydraulische deel te reinigen en van sedimenten en vuil te ontdoen. Dit kut u doen door het toestel d.m.v. een slang via de drukaansluiting van de pomp met holder water door te spoelen. Om hardnekig vuil te verwijderen, kut u de pompvoet (8) door losdraaien van de schroeven aan de bodem van de pomp eraf halen. Om gevaar te voorkomen, mag elke andere demontage en verranging van onderdelen uitsluitend door de fabrikant of een gemachtigde reparatiedienst worden uitgevoerd. Bij vorst kan water dat in de pomp is achtergebleven door bevriezing aanzienlijke schade veroorzaken. Haal waar bij vriesweer de pomp uit de te verpompen vloeistof en LAST hem volledig leeglopen. Bewaar de pomp op een droge, vorstveilig plek. Ga in geval van storing eerst na of er sprake is van een bedieningsfout of een andere orzaak die Niet aan een defect aan het toestel te wijten is - bijvoorbeeld een stroomstoring. In de volgende lijst vindt u een aantal voorkomende geallen van storing van het toestel, möglichke orzoaken en tips hoe u deze kunt oplossen. Alle genoemde maatregelen mogen uitsluitend worden uitgevoerd als de pomp Niet met het elektriciteitsnet is verbonden. Als u een storing Niet zich kunt oplossen, neem dan contact op met de klantenservice resp. uw winkelier. Ingrijpendere reparations mogen uitsluitend door eenvakman worden uitgevoerd. Wij wijzen er met klem op dat in geval van schade die isveroorzaakt door onvakkundige reparations of pogingen daartoe alle aanspraken op garantievergoeding verrallen en wij Niet aansprakelijk hijoor voor de的那一uit resulterende schade.

STORING	MOGELIJKE OORZAAK	OPLOSSING
1. Toestel pompgeteen vloeistof, de motor loopt nicht.	1. Geen elektriciteitstoevoer.2. De thermische motorbeveiliging is geactiveerd. (Zie bij gebruik met vloeistoffen >50 °C de opmerking in de techn. geevens).3. De condensator is defect.4. De rotor blokeert.5. De vlotterschakelaar is defect.	1. Met een gekeurd apparaat controlleden of er spanning aanwezig is (neem de veiligheidsinstrumenties in acht!). Controleer of de stekker correct aangesloten is.2. Stekkeruit het stopcontact trekken, systeem lately afkoelen,oorzaak verhelpen.3. Neem contact op met de klantenservice.4. Hef de blokkering van de rotor op.5. Neem contact op met de klantenservice.
2. De motor loopt, maar het toestel pompgeteen vloeistof.	1. De aanzuigopeningen zijn verstopt.2. De drukleiding is verstopt.3. Binnentreden van lucht in het pomplichaam.4. De waterstand ligt onder het min. afzuigniveau; de vlotterschakelaar is eventueel verkeerd ingesteld, kan nicht vrij bewegen of is defect.5. Eventueel aanwezig terugslagventiel is geblokkeerd of defect.	1. Verstopping verwijderen.2. Verstopping verwijderen.3. De pomp meerere keren opnieuw starten, zodate de lucht volledig worden uitgestoten.4. Let er op dat het water Niet onder het min. afzuigniveau daalt; eventueel vlotterschakelaar juist instellen of ervoor zorgen dat deze voldoende ruimte heeft; als de vlotterschakelaar defect is, contact opnemen met de klantenservice.5. Terugslagventiel van blokkering ontdoen of in geval van beschadiging verrangen.
3. Het toestel stopt na een korte bedrijfsduur met pompen,,ondat de thermische motorbeveiliging is geactiveerd.	1. De stroomaansluiting is Niet in overeenstemming met de gegevens op het typeplaatje.2. Vaste deeltjes verstoppen de pomp of aanzuigopening.3. De vloeistof is te dik.4. De temperatuur van de vloeistof is te hoog.5. De pomp loopt droog.	1. Met een gekeurd apparaat de spanning op de ledingen van de aansluitkabel controleren (neem de veiligheidsinstrumenties in acht!).2. Verstopping verwijderen.3. De pomp is Niet geschikt voor deze vloeistof. Eventueel de vloeistof verdunnen.4. Zorg ervoor dat de temperatuur van de te verpompden vloeistof de max. toegestane waarde nicht overschrijdt.5. Oorzaak van het drooglopen verhelpen.
4. Het toestel pomp te weinig water.	1. Zie sunt 2.1.2. Zie sunt 2.2.3. De rotor is versleten.	1. Zie sunt 2.1.2. Zie sunt 2.2.3. Neem contact op met de klantenservice.
5. Pomp loopt met onderbrekingen resp. onregelmatig.	1. Vaste deeltjes belemmeren de rotor. 2. Zie sunt 3.3. 3. Zie sunt 3.4. 4. Netspanning buiten tolerantiebereik. 5. De motor of rotor is defect.	1. Vaste deeltjes verwijdenen. 2. Zie sunt 3.3. 3. Zie sunt 3.4. 4. Zorg ervoor dat de netspanning overeekenkomt met de aangegeven waarde op het typeplaatie. 5. Neem contact op met de klantenservice.
6. De pomp slaat Niet aan of af.	1. De vlotterschakelaar heeft nicht voldoende ruimte. 2. De vlotterschakelaar is verkeerd ingesteld. 3. De vlotterschakelaar is defect.	1. Zorg ervoor dat de vlotterschakelaar vrij kan bewegen. 2. Stel de vlotterschakelaar goed in. 3. Neem contact op met de klantenservice.

9. Garantie

Dit toestel is volgens de{niewste methodes geproduced en gekeurd. De verkoper verleent garantie op materiala- en fabricagefouten volgens de wettelijkbepalingen van het land waar het toestel is gekocht. De garantieperiode begint met de dag van aankoop onder de volgende voorwaarden:

Binnen de garantieperiode worden alle gebreken die door materiaal- of fabricagefouten zich verroorzaakt kosteloos verholpen. Reclamatories要去en onmiddelijk na constatering worden gemeld.

Hetrecht op garantievergoed ingervalt in geval van reparaties of wijzigingen aan het toestel door de koper of door derden. Schade die door onvakkundige omgang met of bediening van het toestel, door onjuiste opstelling of bewaring, onvakkundige aansluiting of installment, door overmacht of andere externe invloeden ontstaat, valt nicht onder de garantie.

Slijtbare delen zoals rotor en glijringafdichtingen vallen Niet onder de garantie.

Alle onderdelen zijn met de grootste zorgvuldigheid en uit materialen van hoge kwaliteit geprodueerd en voor een lange levensduur ontwikkeld. Slijtage iselijk van soort en intensiteit van gebruik en de

regelmaat van onderhoud. De navolging van de installment- en onderhoudsinstructies in deze handleiding draagt waarom aanzienlijk bij tot de lange levensduur van de slijtbare delen.

Wij behouden ons hetrecht voor in geval van reclamatie de defecte delen te repareren of te verrangen of een verwangend toestel te leveren. Vervangen onderdelen worden ons eigendom.

Er kan geen aanssprak worden gemaakt op schadevergoedig voor zover de schade Niet op opzet of groenalatigheid door de fabrikant berust.

Verdere aanspraken konnen op basis van deze garantie Niet worden gemaakt. De koper moet d.m.v. een aankoopbon de aanspraak op garantie konnen aantonen. Deze garantie is geldig in het land waarin het toestel is gekocht.

Bijzondere instructies:

1. Mocht het toestel Nieteer goed functioneren, controller dan erst of er sprake is van een bedieningsfout of een oorzaak die Niet aan een defect van het toestel te wijten is.

2. Als u het defeche toestel ter reparatie inlevert of opstuurt, sluit dan tenminste de volgende documenten bij: - aankoopbon

3. beschrijving van de opgetreden fout (een nauwkeurige beschrijving zorgt voor een snellere reparatie).

4. Verwijder alle door u toegevoegde onderdelen die nicht in overeenstemming zich met de originele toestand van het toestel, voor u het defecte toestel inlevert of opstuurt. Mochten deze door u aangebrachte onderdelen bij teruggave van het toestel ontbreken, zich wij hiervoor Niet aansprakelijk.

10. Bestelling van reserveonderdelen

De snelste, eenvoudigste en voordeligste manier om reserveonderdelen te bestellen, is via internet. Op once website www-tip-pumpen.de vindt u een comfortabile onderdelenshop waar u met slechts enkele clicks onderden Aunt bestellen. Bovendien vindt u op deze website uitgebreide informatatie en handige tips over once producten en accessoires, neue toestellen en岘we trends en innovaties op het gebied van de pomptechniek.

11. Service

Neem in geval van reclamaties en storingen contact op met uw verkoper.

De meest actuele bedieningshandleiding kan, indien gewenst, als PDF per e-mail via:[e-mail] worden aangevraagd.

Alleen voor EU-landen

Gooi elektrische apparaten nicht weg bij het huisvuil!

Overeenkomstig de Europese richtlijn 2012/19/EU betreffende gebruikte elektrische en elektronische apparatuur en de omzetting in nationaal recht要去en gebruikte elektrische apparatenApart worden ingezameld en worden ingeleverd voor een milieuvriendelijkke recycling Bij vragen dient u contact op te nemen met uw lokaal afvalwerkingsbedrijf.

Ayantnte TELaTn,

Euynaptnpia yia tvnyopata kainovoupiac oou ouokun an to tv T.I.P.!.

Ottw60aTa Tpoiovta pa, Etoi kai auto avantuxtheta xpoiootoiwtagTIO pOoPATEs TeXvooykec EeAieic. H ouakeun kataokueaotnke kai ouvapoooyonke me Bao nTV uynlotepn TeXvoayia oToTuav aVtawxpoiootoiWvta Ta TIO aGiotnota naektpika kai nKepovka eaptmuata ta otioia diaqpaalouv evauuNLO eTTIDo TIOIOTnac kai mjaevaal diapkeia zwns yia To vdo aoc poiov.

Iaapakaaloue va diaabaete TPOOEKTiKa autc ts Onyie Xpno, ia va mtpeote va tIWpaeNthe 0oo To duvatov Tepiaotepo ano 6aes TIG duvatotntec kai ta xapaaktnpiTikau vou oac npoiovtoc.

TTO TEooc autow twv onyiw mtopeite eniongs v peite epikia dieukpriotika oxedia & oToypapiec.

EATIICOUME OTHa eivETe IKAVOTIOINeVOi aTTO TV KaIVOUPia oac ouakeun!

Nivakac NepieXoEvwV

1. a a i 1
2. TExviKa Xapaktnpiotiká 2
3. 2
4. Περιεύμενο Συσκευαίας 3
5. EykataoTaan 3
6. Hektpikn ouvdean 4
7. Θεση σε Λειρύγία 4
8. 5
9. Eyyunon 6
10. va TnpayyeiEe aVtaaakTiká 7
11. Yπηρεσίας 7

Aanhangsel: Afbeeldingen

Napapntma:
Xedia &
WTOypapie

Mellekiet: Abrak

Załacznik: rysunki

Přiloha: Obrázky

Ek: Resimler

PpnoJoxHeHc: KapTHN

Anexe: Desene

Dodatak: Slike

Príloha: Obrázky

Dodatek: Slike

PpnoKeHne: pncyHKn

Idoataok: pncyHKn

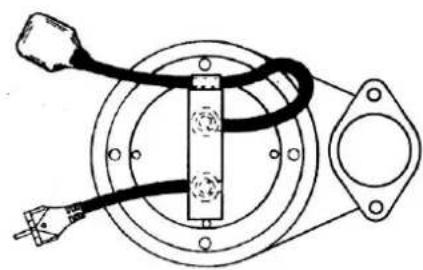

EXTREMA 600/14 CX

D

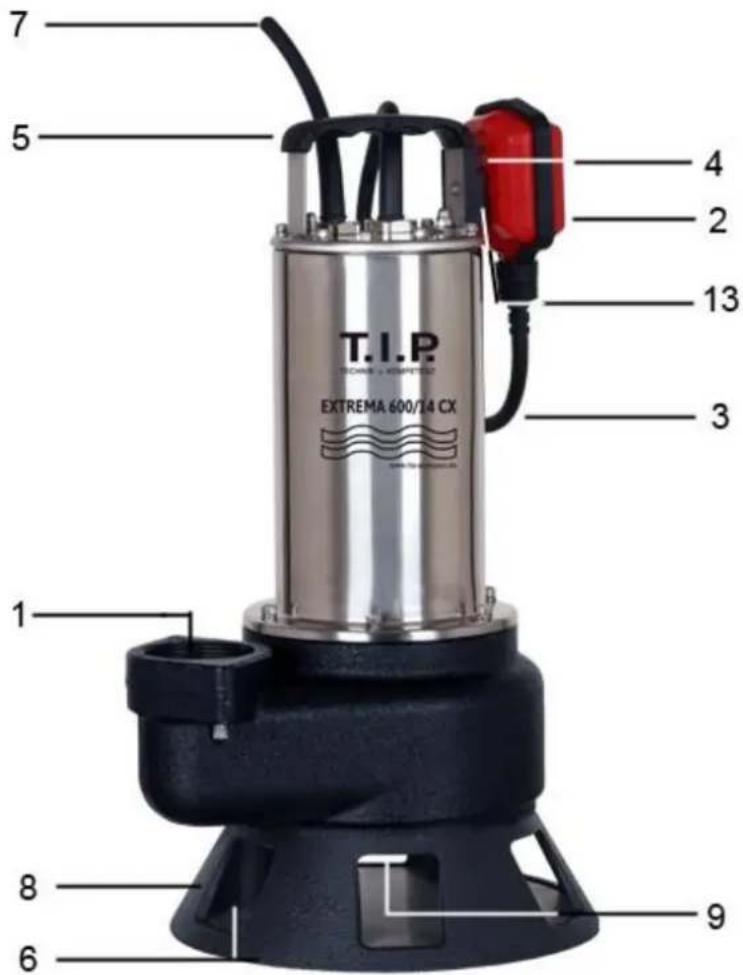

Onderdelen / details
