Producttype	Draadloze elektrische bosmaaier
Merk	DeWalt
Model	DCMED411N
Nominale spanning	54 V gelijkstroom
Batterijtype	Lithium-ion (Li-ion)
Maximale onbelaste snelheid	4800 min⁻¹
Gewicht (zonder batterij)	5,6 kg
Compatibele batterijen	DCB546, DCB547, DCB548, DCB549
Compatibele laders	DCB094K, DCB116, DCB117
Snelheidsstanden	ECO, Standard, Turbo
Laadniveau-indicator	Ja, 4 witte LED's (rood bij oververhitting)
Overbelastingslampje	Ja, amber vervolgens rood
Verstelbare snijdiepte	Ja, tot 3,5 cm aanbevolen
Hulphendel	Ja, verstelbaar
Schouderriem	Inbegrepen, verstelbaar
Voorwiel	Ja, in hoogte verstelbaar
Beschermkap	Ja, optionele verlenging beschikbaar
Onderhoud	Smering elke 50 uur, reinigen met droge lucht
Veiligheid	Schakelvergrendeling, messtop, variabele trekker
Beoogd gebruik	Professioneel onderhoud van gazons en tuinen
Inbegrepen accessoires	Mes, schouderriem, sleutel, borgpen, beschermkap
Mestype	Metalen mes (vervangbaar)
Garantie	Raadpleeg de verkoper

Veelgestelde vragen - DCMED411N DEWALT

Hoe installeer ik de batterij op de bosmaaier DCMED411N?

Lijn het batterijpak uit met de rails in de handgreep en schuif het erin tot het vastklikt. Om het te verwijderen, drukt u op de ontgrendelknop en trekt u stevig.

Hoe stel ik de snijdiepte in?

Stop het gereedschap en verwijder de batterij. Draai de snijregelknop los, schuif het wiel omhoog of omlaag en draai het weer stevig vast. De aanbevolen diepte voor het afbakenen van randen is 3,5 cm.

Welke batterijtypen kan ik met dit gereedschap gebruiken?

De compatibele batterijpakken zijn de DeWalt modellen DCB546, DCB547, DCB548 en DCB549. Gebruik uitsluitend DeWalt batterijen.

Hoe vervang ik het mes?

Verwijder de batterij. Lijn het gat van de ring uit met de sleuf en steek de borgpen erin. Draai de zeshoekmoer met de klok mee met de meegeleverde sleutel om deze los te draaien (linkse schroefdraad). Verwijder de afstandshouder en het mes. Plaats het nieuwe mes, de afstandshouder en dan de moer, draai deze tegen de klok in vast met 12-18 Nm.

Wat zijn de verschillende snelheidsstanden en hoe gebruik ik ze?

Het gereedschap biedt de standen ECO (maximale looptijd), Standard (normaal gebruik) en Turbo (dicht gras). Om van stand te wisselen, drukt u op de snelheidsregelknop tot het gewenste lampje gaat branden.

Hoe maak ik de bosmaaier schoon na gebruik?

Verwijder de batterij. Gebruik droge lucht om vuil uit de ventilatieopeningen te blazen. Reinig de buitenkant met een vochtige doek en milde zeep. Dompel het gereedschap nooit onder in water en gebruik geen hogedrukreiniger.

Wat zijn de essentiële veiligheidsmaatregelen?

Draag altijd een veiligheidsbril, gehoorbescherming, handschoenen, een lange broek en veiligheidsschoenen. Houd mensen en dieren op ten minste 30 meter afstand. Werk niet in de regen of op natte grond. Houd het gereedschap met beide handen vast.

Hoe onderhoud ik het mes?

Het mes kan niet worden gerepareerd en mag niet worden geslepen. Vervang het wanneer het versleten is. Smeer de randafsnijder elke 50 gebruiksuren met speciale DeWalt vet (ref. 30301914).

Wat moet ik doen als het overbelastingslampje gaat branden?

Het amberkleurige lampje knippert wanneer de motor overbelast is. Laat de trekker los, laat het gereedschap afkoelen en start opnieuw met minder kracht. Wordt het rood, dan is de temperatuur te hoog: stop en laat het afkoelen voor hergebruik.

Kan ik een verlengde beschermkap gebruiken?

Ja, een verlengde beschermkap (ref. niet meegeleverd) kan worden gemonteerd voor betere bescherming tegen opspattende delen. Bevestig deze met de drie meegeleverde schroeven met een inbussleutel van 4 mm.

GEBRUIKSAANWIJZING DCMED411N DEWALT

Nederlands (vertaald vanuit de originele instructies) 55

Documenten beschikbaar online

*Vervang, voorrechtstreekse toegang, "xxx" door het op het productclassificatielabel of de verpakking opgegeven modelnummer van het product.

• Instructiehandleiding
  Conformiteitsverklaring (DoC)
• Productemissiegegevens (PED): Informatie over geluid, trillingen en stof (niet van toepassing op alle producten)

veiligeidswaarschuwingen, instructies, illustraties en specificaties in deze handleiding, met inbegrip van de delen over de geleverde accu en lader in een originele gereedschapshandleiding of de

afzonderlijke Accu's en laders-handledingen. Handledingen können verstegen worden door contact op te nemen met de klantendienst (raadpleeg de LASTE pagina van deze handleiding).

Technische gegevens

DCMED411

Spanning V 54

Type 1

Accutype Li-lon

Maximale snelheid /min 4800

Gewicht (zonder accu) kg 5,6

Definities: Veiligheidsrichtlijnen

De definities hieronder beschrijven de ernstgraad voor elk signalaalwoord. Gieveve de handleiding te lezen en op deze symbolen te letten.

EVAAR: Wijst op een dreigende gevaarlijke situatie die, indien nicht vermeden, za leiden tot de dood of ernstige verwondingen.

WAARSCHUWING: Wijst op een möglichk gevaarlijke situatie die, indien Niet vermeden, zou kuren leiden tot de dood of ernstige letsels.

WOORZICHTIG: Wijst op een möglichke gevaarlijke situatie die, indien nicht vermeden, kan leiden totkleine of matige letsels. OPMERKING: Geeft een handeling aan waar bij geen persoonlijk letsel optreedt die, indien nicht voorkomen, schade aan goederen kan verroorzaken.

Wijst op risico van een elektrische schok.

Aijst op brandevaar.

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

WAARSCHUWING: Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit gereedschap zichmeegeleverd. Het Niet opvolgen van alle

onderstaande instructies kan leiden tot een elektrische schok, brand en/of ernstig personlijk letsel.

De term „elektrisch gereedschap" in de waarschuwingen verwijst aan uw (met een snoer) op de netspanning aangesloten elektrische gereedschap ofaar (draadloos) elektrisch gereedschap met een accu.

1) Veiligheid Werkplaats

a) Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden zorgen voor ongelukken.
b) Bedien elektrische gereedschappen nicht in een explosieve omgeving, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrische gereedschappenveroorzaken vonken die het stof of de dampen können doen ontbranden.
c) Houd kinderen en omstanders op een afstand werwijl u een elektrisch gereedschap bedient. Als u worden afgeleid kunt u de controle over het gereedschap verliezen.

a) Stekkers van elektrisch gereedschap要去en in het stopcontact passen. Pas de stekker nooit op enige manier aan. Gebruik geen adapterstekkers samen met geaard elektrisch gereedschap. Niet aangepaste stekkers en passende contactdozen verminderen het risico op een elektrische schok.
b) Vermijd lichamelijk contact met geaarde oppervlaktes zoals buizen, radiatoren, fornuizen en ijskasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaard is.
c) Stel elektrisch gereedschap Niet bloot aan regen of natte omstandigheden. Als er water in een elektrisch gereedschap terecht komt, verhoegt dit het risico op een elektrische schok.
d) Behandel het stroomsnoer voorzichtig. Gebruik het stroomsnoer nooit om het elektrische gereedschap te dragen of te trekken, of de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van warmte, olie, scherpe randen, of bewegende onderden. Beschadigde snoeren of snoeren die in de war zichn verhogen het risico op een elektrische schok.
e) Als u een elektrisch gereedschap buitenshuis gebruikt, gebruikt u een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor buitenshuis, verminder het risico op een elektrische schok.
f) Als het gebruik van een elektrisch gereedschap op een vochtige locatie onvermijdelijk is, gebruikt u een stroomvoorziening die beveiligd is met een aardlekschakelaar. Het gebruik van een aardlekschakelaar verminder het risico op een elektrische schok.

3) Persoonlijke Veiligheid

a) Blijf alert, kijk wat u doet en gebruik uw gezonde verstand als u een elektrisch gereedschap bedient. Gebruik het gereedschap Niet als u vermoeid bent of onder de invloed van drugs, alcohol of medicatie bent. Een moment

van onoplettendheidijdens het bedieren van elektrische gereedschappen kan leiden tot ernstig persoonlijk letsel.

b) Gebruik een beschemende uitrusting. Draag altijd oogbescherming. Beschemende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een helm, of gehoorbescherming gebruikt in de juiste omstandigheden za het risico op persoonlijk letsel verminderen.
c) Vermijd onbedoeld starten. Zorg ervoor dat de schakelaar in de,off' (uit) stand staat voordat u het gereedschap aansluit op de stroombron en/of accu, het oppakt of ronddraagt. Het ronddragen van elektrische gereedschappen met uw vinger op de schakelaar of het aanzetten van elektrische gereedschappen waarvan de schakelaar aan staat, zorgt voor ongelukken.
d) Verwijder alle stelsleutels of moersleutels voordat u het elektrische gereedschap aanzet. Een moersleutel of stelsleutel die in een ronddraiend onderdeel van het elektrische gereedschap is achtergelaten kan leiden tot persoonlijk letsel.
e) Rek u Niet te ver uit. Blij aktijd stevig en in balans op de grond staan. Dit zorgt voor betere controle van het elektrische gereedschap in onverwachte situatuies.
f) Draag geschichte kleding. Draag geen loszittende kleding of sieraden. Houd uwaar en kleding uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of lang herskunnen door bewegende delen worden gegren.
g) Als er in apparaten worden voorzien voor het aansluten van stofverwijdering- of verzamelapparatuur, zorg er dan voor dat deze correct worden aangesloten en gebruikt.

Het gebruik van een stofverzamelaar kan aan stof gerelateerde gesvaren verminderen.

h) Denk nicht dat u, doordat u het gereedschap veel hebt gebruikt, het allemaal wel weet en dat u deeiligheidsbeginselen kunt negeren. Een onvoorzlichtige actie kan in een fractie van een seconde ernstig letsel tot gevolg hebben.

4) Gebruik en Verzorging van Elektrisch Gereedschap

a) Forceer het gereedschap Niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap voert de werkzaamheden better en veiligieruit waarvoord het is ontworpen.
b) Gebruik het gereedschap Niet als de schakelaar het Niet aan en uit kan zetten. Leder gereedschap dat Niet met de schakelaar kan worden bediend is gevaarlijk en moet worden gerepareerd.
c) Trek de stekker uit het stopcontact en/of neem de accu, als deze kan worden losgenomen, uit het elektrisch gereedschap en voer daarna pas aanpassingen uit, wissel daarna pas accessoires of berg daarna pas het gereedschap op. Dergelijkkepreventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart.
d) Bewaar gereedschap dat Niet worden gebruikt buiten het bereik van kinderen en LAST Niet toe dat personen die onbekend zich met het elektrische gereedschap ofDeze instructies het gereedschap bedieren.

Elektrische gereedschappen zijn gevaarlijk in handen van ongetrainde gebruikers.

e) Onderhoud elektrische gereedschappen. Controller op verkeerde uitlijing en het gripen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werkking van het gereedschap

nadelig kunnen beinvloeden. Zorg dat het gereedschap voor gebruik worden gerepareerd als het beschadigd is. Veel ongelukken worden veroorzaakt door slecht onderhonden gereedschap.

f) Houd snijdgereedschap scherp en schoon. Correct onderhoden snijdgereedschappen met scherpe snijdranden lopen minder snel vast en zichn gemakkelijker te beheersen.
g) Gebruik het elektrische gereedschap, de accessoires en gereedschapsonderden enz. in overeenstemming met deze instructies, waar bij u rekening houdt met de werkomstandigheden en de werkzaamheden die dienen te worden uitgevoerd. Gebruik van het elektrische gereedschap voor werkzaamheden die andersonden dan het bedoelde gebruik, kunnen leiden tot een gevaarlijke situatie.
h) Houd de handgrepen en oppervlakken die u beet pact, droog, schoon en vrij van olie en vet. Door gladde handgrepen en oppervlakken die u beet pact, kan veilig werken en bedieren van het gereedschap in onverwachtes situatuies onmogelijk worden.

5) Gebruik en Verzorging van Gereedschap op Accu

a) Gebruik alleen de lader die door de fabrikant worden opgegeven. Een lader die geschikt is voor een accutype, kan een risico op brand veroorzaken indien gebruikt met een andere accu.
b) Gebruik elektrische gereedschappen uitsluitend met special omschreiben accu's. Gebruik van andere accu's kan leiden tot letsel en brandgevaar.
c) Als de accu Niet in gebruik is, dient u besoin uit de buurt te houden van andere metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of anderekleine metalen voorwerpen die een verbinding van het ene contactpunt met het andere kunnen make. Het kortsluiten van de accucontactpunter samen kan brandwonden of brand veroorzaken.
d) Als het gereedschap te zwaar worden belast, kan er vloeistof uit de accu lekken; vermijd contact hiermee. Als u per ongeluk hier toch mee in contact komt, spoelt u met water. Als de vloeistof in contact met de ogen komt, dient u daarnaast medische hulp in te roepen. Vloeistof afkomstig uit de accu kan irritatie of brandwonden veroorzaken.
e) Werk Niet met een accu of met gereedschap dat beschadigd is of waaraan wijzigingen zich aangebracht.

Beschadigde of gemodificierde accu's kunnen onvoorspelbaar gedrag vertonen dat kan leiden tot brand, explosie of een risico van letsel.

f) Stel een accu of gereedschap Niet bloot aan open vuur of uitzonderlijk hoge temperatuur. Brand of een temperatuur boven de 130^ kunnen de accu doe en exploderen.
g) Volg alle instructies voor het opladen en laad de accu of het gereedschap Niet op buiten het temperatuurbereik dat in de instructies worden opgegeven. Door op onjuiste wijze opladen of opladen bij een temperatuur buiten het opgegeven bereik kan de accu beschadigd raken en het risico van brand toenemen.

6) Service

a) Zorg dat u gereedschap worden onderhonden door een erkende reparateur die uitsluitend identieke verrangende onderdelen gelebruikt. Dit zorgtervoordat deveiligheid van het gereedschap blijft gegarandeer.
b) Probeer nooit beschadigde accu's te repareren. De reparations aan accu's mogen alleen worden uitgevoerd door de fabrikant of door geauthoriseerde servicecentra.

Veiligheidswaarschuwingen voor afkanters

a) Gebruik de machine nicht in slechte
weersomstandigheden, vooral Niet als er onweer dreigt. U
loopt dan minder risico om door de bliksem te worden getroffen.
b) Controller het gebied waar de machine gebruikt za worden grondig op wilde dieren. Wilde dieren konnen gekwestraken door een machine in werking.
c) Inspector het gebied waar de machine gebruikt za worden algijd grondig en verwijder alle stenen, takken, draden, hondenkuiven en andere vreemde voorwerpen. Wanner voorwerpen worden weggeslingerd, hunnen personen gewond raken.
d) Controller voor gebruik van de machine algijd of de snoeier of het mes en de snoeier of de meseenheid nicht beschadigd�. Versleten of beschadigde vergroten het risico op letsel.
e) Volg de instructies voor het wisselen van accessoires. Niet goed vastbezette bevestigingsmoeren of -bouten van het mes, hunnen het mes beschadigen of ervoor zorgen dat het los komt.
f) Draag oog- en gehoorbescherming. Gepaste persoonlijke beschemingsmiddelen zullen het risico op persoonlijk letsel verminderen.
g) Draagijdens het bedieren van de machine altijd veiligheidsschoenen. Gebruik de machine Niet wanner u open sandalen draagt of blootsvoets bent. Dit vermindert de kans op het verwonden van de voeten als gevolg van contact met het bewegend mes.
h) Draag altiijd een lange broek tijdens het gebruiken van de machine. Blote huid verhoogt de kans op letsel vanwege wegsglingerde voorwerpen.
i) Houd omstaanders op afstandijdens gebruik van de machine. Weggeslingerd vuil kan ernstig persoonlijk letselveroorzaken.
j) Gebruik.altijd twee handen tijdens het werken met demachine.Houd de machine met beiden handen vast,om verlies van de controle te vermijden.
k) Houd de machine uitsluitend vast bij de geisoleerde handgrepen, waarat de snoeidraad of het mes verborgen bedrading kan raken. Snoeidragen of messen die in contact komen met bedrading "onder spanning", hunnen metalen onderdelen van de machine "onder spanning" zetten en de gebruiker een elektrische schok gezven.
1) Zorg er.altijd voor dat u stevig staat en gebruik de machine alleen als u op de grond staat. Gladde of Niet stabiele oppervlakken hunnen leiden tot het verliezen van het evenwicht of de controle over de machine.
m) Houd alle lichaamsdelen uit de buurt van de snoeidraad of het mes als de machine in werkig is. Verzeker voordat u de machine start, dat de snoeidraad of het mes niets raakt. En moment van onoplettendheidijdens het werken met de machine kan leiden tot ernstig persoonlijk letsel of verwonding van andereen.
n) Houd controle over de machine en raak de messen en andere gevaarlijke bewegende onderdelen Niet aan als.Deze nog in beweging+zijn.Dit verminder het risico op letsel door bewegende onderdelen.
o) Draag de machine in uitgeschakelde toestand en van uw lichaam weg gericht. Een correct gebruik van de machine verkleint de kans op ongewild contact met het bewegende mes.

p) Gebruik alleen de verrangsnoeidraden, Snoeikoppen en messen opgegeven door de fabrikant. Onjuiste verrangonderdelen hunnen het risico op breken en letsel vergroten.
q) De nominale draaiselheid van het mes moet minimaal gegelijk aan de maximale draaiselheid gemarkeerd op de machine. Messen die sneller draaien dan hun nominale draaiselheid konnen breken en wegsglingerd worden.
r) Verzekerijdens het verwijdenen van geblokkeerd materiaal of het uitvoeren van onderhoud aan de machine, dat de schakelaars in de uit-stand staan en de accu is verwijderd. Onverwacht inschaken van de machineijdens het vrijmaken van geblokkeerd materiaal ofijdens onderhoud, kan leiden tot ernstig persoonlijk letsel.
s) Verzeker dat, wanneer u vastgelopen materiaal losmaakt of onderhoud aan de machine uitvoert, de aan/uit-schakelaar uit en in de vergrendelde stand staat.

Onverwacht inschakelen van de machine tijdens het vrijmaken van geblokkeerd materiaal of tijdens onderhoud, kan leiden tot ernstig persoonlijk letsel.

BELANGRIJKVEILIGHEIDSINSTRUCTIES

AARSCHUWING: Om het risico op letsel te verminderen:

Zorg er voor gebruik voor dat iedereen die deze eenheid gaat gebruiken, alle verilgheidsinstrumenties en andere informatatie in deze handleiding heeft gelezen en begrijpt.
- Bewaar deze instructcies en lees ze vaak nog een door.

WAARSCHUWING: Wanner met een elektrisch apparaat in de tuin worden gewerkt, moeten de basisveiligheidsmaatregelen altijd worden gevolgd zodate het risico van brand, elektrische schok en personlijk letsel, waaronder de volgende, zoveel möglichk worden voorkomen.

1. Vermijd gevaarlijke omgevingsomstandigheden - Gebruik elektrische apparaten Niet op locatie waar veel vocht is of water is.
2. Niet gebruiken als het regent.
3. Houd kinderen op afstand - Alle bezoekers moet op enige afstand van het werkgebied worden gezhonden.
4. Draag de juiste kleding - Draag geen loszittende kleding of sieraden. Deze konnen in bewegende onderdelen vast komen te zitten. Gebruik van rubberen handschoenen en stevig schoeisel worden aanbevolen wanner u buitenshuis werk. Draag beschermendehaarbedekkingalsu langhaar hebt.
5. Draag een veiligheidsbril - Draag algijd bedekking van uw gezicht of een stofmasker als bij het werken heel stof vrijkomt.
6. Gebruik het juiste apparaat - Gebruik het apparaat nicht voor een andere taak dan waaroor het is bedoeld.
7. Grijp Niet in de onafgeschermde messen of snijranden wanner u het apparaat oppakt of vasthoudt.
8. Forceer het apparaat Niet - het werkt better en het risico op personlijk hetsel is kleiner als u het apparaat laat werken op de slelheid waarvoort het is ontworpen.
9. Reik Niet buiten uw macht - Blijf te allen tjnde stevig in evenwicht en met beiden voeten op de grond staan.
10. Blijf alert - Kijk goed wat u doet. Gebruik uw gezond verstand. Werk Niet met het gereedschap als u moe bent.
11. Koppel het apparaat los - Verwijder de accu, als het apparaat Niet gebruikt worden, voordat u onderhouduitvoert, als u accessoires wisselt, zoals messen, en dergelijke.
12. Berg apparaten die u nicht gebruikt binnenshuis op - Berg apparaten, als u ze nicht gebruikt, op een droge, goed

geventileerde plaats op, en op hoogte of in een afgesloten ruimte -buiten het bereik van kinderen.

1. Onderhoud het apparaat zorgvuldig – Houd snijvlakken scherp en schoon voor de Beste prestaties en om het risico van letsel te beperken. Volg de instructies voor smering en voor het wisselen van accessoires. Controleer de voedingsbron van het gereedschap regelmatig. Als er spreke is van beschadiging, moet u het gereedschap latent repareren door een geauthoriseerd servicecentrum. Houd de handvatten droog, schoon en vrij van olie en vet.

2. Controller beschadigde onderdelen - Voordat u het apparaat waar gebruikt要去en beschemkap of een ander onderdeel dat is beschadigd, zorgvuldig worden geinspecteerd om te bepalen of het goed za werken en de bedoelde functie zauitvoeren. Controller de uitlijing van bewegende onderdelen, het vastlopen van bewegende onderdelen, breuk van onderdelen, de montage en andere omstandigheden die van invloed hunnen op de werkung. Een beschemkap of een ander onderdeel dat beschadigd is,要去 op juiste wijze worden gerepareerd of verrangen door een geauthoriseerd servicecentrum, tenzij in deze handleiding anders is vermeld.

BEWAAR DEZE INSTRUCTIES

Aanvullende veiligheidswaarschuwingen

WAARSCHUWING: Werk om het risico op letsel door terugslag (wegslingeren) te verkleinen, weg van een vast voorwerp in de buurt, zoals een muur, trappen, grote steen, boom, enz.

• BESCHERMKAP - Gebruik dit apparaat nicht als de beschemkap van de tandwielkast beschadigd is. Installee voor meer dekking en om de mogelijkheid op geraakt worden door wegliegende projectielen te verkleinen, de beschemkap voor verlangde dekking.
• FLAP - Gebruik dit apparaat nicht zonder de flap bevestigd en in goed werkende staat.
• MES-Houd het mesgebied schoon.
• Houd TE ALLEN TIJDE, handen en voeten uit de buurt van het ZAAGGEBIED. Het draaiend mes voert een snijdende actie uit, wees voorzichtig tijdens het trimmen rond schermen en gewilde planten.
  HOUD ALLE OMSTAANDERS OP AFSTAND - op een veilige afstand van de werkplek, in het bijzonder kinderen. VERZEKER dat andere Personen en huisdieren zich op een afstand van ten minste 30m (100') bevinden.
• TIJDENS GEBRUK VAN DE AFKANTER - stenen, stukken metaal en andere voorwerpen hunnen door de draad met hoge slelheid worden weggeslingerd. Het apparaat en de beschermkap zichen zo ontworpen om het gevaar te verminderen. Werk om het risico op letsel door terugslag (wegslingeren) te verkleinen, weg van een vast voorwerp in de buurt, zoals een muur, trappen, grote steen,Boom,enz.
• CONTROLER, VOOR HET AANLEGGEN VAN TUINEN OF GRAVEN VAN GREPPELS, op ondergrondse elektrische kabels
• WEES UTERST VOORZICTIGijdens het werkden in de buurt van vaste voorwerpen en snoei, waar nodig, met de hand.
  BESCHADIGING VAN HET APPARAAT - Als uiets raakt of verstrikt raakt met een vreemd/hard voorwerp of in het geval van overmatige trilling. Stop het apparaat onmiddelijk, verwijder de accu, controller op schade en LAST alle schade repareren voordat u probeert om het apparaat opnieuw te gebruiken.
• GEBRUIK GEEN draagbare elektrische apparaten in gasvormige of explosieve atmosferen. De motoren in deze apparaten

genereren gewoonlijk vonden en deze vonden dampen können doen ontbranden.

• BLIJF ALERT - Gebruik dit apparaat Niet als u moe, ziek of onder invloed van alcohol, drugs of geneesmiddelen bent.
• Het apparaat NIET onderdompelen in water of afspuiten met een slang.
• Laat GEEN vloeistof in het apparaat komen. Als het apparaat nat is geworden, maar het dan minimaal 48 uwr drogen.
• NIET reinigen met een hagedrukreiniger.
• Het apparaat NIET bewaren op of naast meststoffen of chemicalien.
• NIET opladen in de regen of op natte plaatsen.
• VERVANGONDERDELEN: Gebruik, wonneer u onderhouduitvoert, alleen identieke verrangonderdelen.
• Verzeker dat de riemvergrendeling op+zijnplaats vast zit voordat u de schouderriem gebruikt.
  Houd alle ventilatieopeningen vrij van vuil.
• Reinig het gereedschap en voer onderhouduit voordat u het opbergt.
• Draag nooit meerere riemharnassen of schouderharnassen tegelijkertijd.
• Verzekerijdens het dragen van een harnas dat er geen andere kledingstukken het losmaken en verwijderen van het harnas hinderen.

Overige risico's

Ondanks het toepassen van de relevante
veiligheidsvoorschriften en het implementeren van
veiligheidsvoorzieningen können sommige overige risico's nicht
worden vermeden. Dit zijn:

• Gehoorbeschadiging.
• Risico op besoinijk letsel door deeltjes die worden weggeslingerd.
• Risico van brandwonden omdat accessoires tijdens het gebruik heet worden.
• Risico van persoonlijk letsel als gevolg van langdurig gebruik.

BEWAAR DEZE INSTRUCTIES

Accutype

Deze accu's kuren worden gebruikt:

Accu(kg)

DCB5461,08

DCB547/G1,46

DCB5481,46

DCB5492,12

Raadpleeg de handleiding van de accu/lader voor meer informatie.

De volgende laders können gebruikt worden: DCB094K, DCB116, DCB117.

Markeringen op het gereedschap

De volgende pictogrammen staan op het gereedschap of de accessoires vermeld:

Lees de gebruiksaanwijzing voor gebruik.

Verzeker dat de afstand van de hoofdhandgreep tot de hulphandgreep groter is dan 250mm (9,8").

Draag aktijd een helm en gehoor- en oogbescherming.

Draag beschermend schoeisel.

Gebruik het apparaat Niet in de regen of bij een hoge luchtvochtigheid en LAST het Niet buiten liggen wonneer het regent.

WAARSCHUWING: Gevaar voor elektrische schok of snijwonden. Koppel de accu los voor het uitvoeren van onderhoud.

AARSCHUWING: Gevaar vervoortaakt door weggeslingerde delen. Let op voor weggeslingerde voorwerpen - houd omstaanders uit de buurt.

Positie datumcode (Afb. A)

De productiedatumcode 25 bestaat uit een 4-cijferigaar gevolgd door een 2-cijferige week en wordt uitgebrend met een 2-cijferige fabriekscode.

Beschrijving (Afb. A)

AARSCHUWING: Breng nooit wijzigingen in het gereedschap of een onderdeel ervan aan. Beschadiging of persoonlijk letsel kan waarvan het gevolg zich.

1 Variabele snelheidsinstelling
2 Hendel voor vergrendeling in de uit-stand
3 Hoofdhandgreep
4 Knop Snelheidsregeling/Snelstartknop
5 LED laadstatus accu
6 LED indicatie overbelasting
7 LED's snelheidsinstellingen
8 Hulphandgreep
9 Stang
10 Riembevestiging
11 Wiel
12 Knop maaihoogte
13 Blad
14 Tandwielkast
15 Beschermkap tandwielkast
16 Beschermkap voor verlangde dekking
17 Schroeven beschemkap
18 Vergrendelstang
19 Enkele schouderriem
20 Steeksleutel
21 Flap
22 Accubehuizing
23 Accu
24 Accuvrijgaveknop
25 Datumcode

Inbegrepen bij sommige pakketten.

OPMERKING: Controller het gereedschap, de onderdelen of accessoires op eventuele beschadigingijdens het transport.

Bedoeld gebruik

De DeWALT DCMED411 afkanter is ontworpen voor professioneel gazon- en tuinonderhoud. Het worden aanbevolen om het met accessoires van DeWALT te gebruiken.

Het apparaat NIET gebruiken voor een andere taak dan waarvoor het bedoeld is.

NIET GEBRUKEN onder natte omstandigheden of op een plaats waar brandbare vloeistoffen of gassen aanwezig zich.

LAAT KINDEREN Niet met het gereedschap in contact komen.

Toezicht is vereist als onervaren gebruikers met dit product werken.

MONTAGE EN AANPASSINGEN

WAARSCHUWING: Beperk het risico van ernstig personelijk letsel, schakel het gereedschap uit en neem de accu uit, voor u aanpassingen uitvoert of hulpstukken of accessoires plaatst/verwijdert. Wanner het gereedschap per ongeluk worden gestart, kan dat leiden tot letsel.

WAARSCHUWING: Gebruik uitsluitend accu's en laders van het merk DEWALTDEWALT.

AARSCHUWING: Voorkom het opslaan of gebruik van het gereedschap en accu in omgevingen waar de temperatuur kan dalen maar 4^ (39.2^) of kan stijgen boven 40^ (104^) . Dit omvatplaatsen zoals buitenschuren of metalen gebouwenijdens extreme weersomstandigheden.

De accu in het gereedschapplaatsen of uit het gereedschap nemen (Afb.B)

OPMERKING: Controleer of de accu 23 volledig is opgeladen.

De accu in de handgreep van het gereedschapplaatsen

1. Lijn de accuuit met derails in de handgreep van het gereedschap (Afb.B).
2. Schuif de accu in de handgreep tot de accu stevig vastzit in het gereedschap en let erop dat u de accu op z'n plaats hoort klikken.

De accu uith het gereedschap nemen

1. Druk op de accuvrijgaveknop 24 en trek de accu stevig uit de handgreep van het gereedschap.
2. Plaats de accu in de lader.

Indicatielampje laad niveau (Afb. A, C)

De DCMED411 is voorzien van een laadiveau-indicator. Dit zal het huidige laadiveau van de accu weergevenijdens gebruik. De indicator geeft geen aanwijzingen over de functionaliteit van het gereedschap en is onderhevig aan schommelingen afhankelijk van productonderdelen, temperatuur en de toepassing door de eindgebruiker.

• De LED-indicatielampjes voor het accuniveau 5 zullen gaan branden, om het laadniveau in procenten wee te geven.
• Als de vier LED-indicatielampjes voor het accuniveau 5 branden, is de accu volledig opgeladen.
• Als er slechts een indicateie-LED voor het accuniveau 5 brandt, is het accuniveau laag en daarna knipperen als de accu ontladen worden. Verwijder de accu en laad deze op.

LED-indicatielampjes voor het accuniveau

LAADNIVEAU KLEUR LAAD-LED
100% - 75% Wit
50% - 75% Wit
20% - 50% Wit
≤20% Wit
Uitschaken vanwege laag accuniveau	Wit en knipperend.
Accu te heet Alle vier, rood en knipperend.

Waarschuwing accu overladen (Afb. A, C)

Alle vier de LED's van de laadiveau-indicator 5 zullen rood branden en gaan knipperen als de accu een hoge temperatuur heeft bereikt. Laat, om de waarschuwing voor een overladen accu te wissen, de accu afkoelen en start daarna de trimmer en begin opnieuw te maaien, deze keer met minder kracht. Laat de trimmer op+zijn eigen snugheid maaien.

LED voor overbelasting (Afb. A, C)

De DCMED411 heeft een LED voor overbelasting 6. De LED voor overbelasting 6 za oranje branden en daarna knipperen als de motor of module tijdens het gebruikt worden overbelast. Start, om de LED voor overbelasting 6 te wissen, de DCMED411 opnieuw en werk verder, deze koer met minder kracht. Laat de DCMED411 op eigen slelheid werken.

De LED voor overbelasting 6 zal rood gaan branden en daarna knipperen als de module een hoge temperatuur heeft bereikt. Om de LED voor overbelasting 6 te wissen LAST u de DCMED411 to afkoelen en start u de DCMED411 opnieuw op verder te werkken, deze keer met minder kracht. Laat de DCMED411 op eigien slelheid werkken.

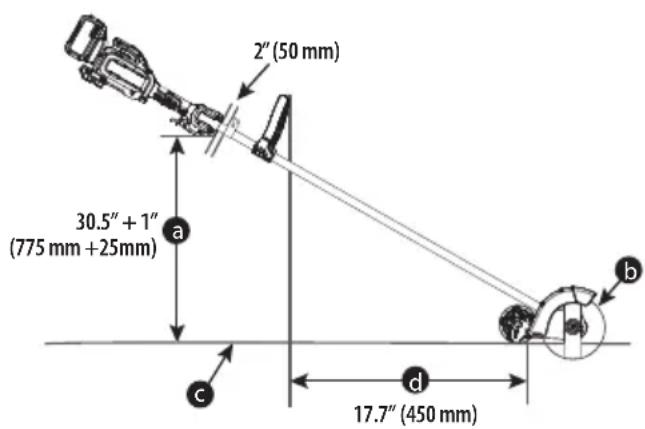

De hulphandgreep bevestigen (Afb. A, D)

AARSCHUWING: De hulphandgreep 8 mag Niet性和 dan 450~mm (17.75^ ) van de rand van de maicirkel geinstalleerd
worden. Volg de onderstaande tabel om te berekenen waar de hulphandgreep 8 geinstalleerd moet worden:

a. Hoogte hoofdhandgreep
b. Mescirkel
c. Vlak en plat oppervlak
d. Afstand tussen hulphandgreep en rand maicirkel.

1. Plaats de hulphandgreep 8 bovenop de basis van de handgreep 27 zodate de stang 9 zich ertussen bevindt. Houd de hulphandgreep op+zijn plaat en schuif de bouten van de handgreep 28 en sluitingen 29 van bovenaf in de handgreep, zodate de in de moeren 30 op de basis van de handgreep vast zich gedraaid.
2. Zet de bouteen van de handgreep vast met een 3mm inbussleutel (niet meegeleverd). Controller of de handgreep stevig vastzit.
3. Herhaal deze stappen aan de andere kant van de hulpgreep.

De schouderriem bevestigen en afstellen (Afb. E, I)

WAARSCHUWING: De schouderriem要去 alleeen over een schouder worden gehangen, en Niet dwarrs over het lichaam. Zie Afb. I.
Een schouderriem 19 wordt aanbevolen voor elk gereedschap waarvan het totale gewicht hoger is dan 6kg (13 lbs.). (Het totale gewicht omvat het gereedschap, hulpstuk en de accu.) Bevestig de riem aan het gereedschap, zoals worden getoond op Afb. E, en stel de riem af voor een goede balans en ondersteuning.

1. Klik de sluiting van de schouderriem 31 op de bevestiging van de riem 10 op de stang 9, net voor de aan/uit-schakelaar zoals weergegeven op Afb. E.
2. Stel de schouderriem 19 af zodat deze over uw schouder past en een goede balans en ondersteuning geeft.

Mes (Afb. F, G)

WAARSCHUWING: Beperk het risico op ernstig personelijk letsel, schakel de unituit en verwijder de accu voordat u aanpassingen uitvoert of hulpstukken of accessoires plaatst/verwijdt of voordat u het apparaat schoonmaakt. Het ongewenst starten kan dat letsel veroorzaken.

WAARSCHUWING: Wacht tot het mes volledig tot stilstand is gekomen. Het mes 13, de tussenring 32 en een inbusmoer 33要去en in onderstaande volgorde aan uw afkanter bevestigd worden. ControllerDat het mes goed gemonteerd is voordat u uw afkanter gebruikt. De mes van de afkanter heeft twee markeringen die aangegeven wanner het mes verrangen moet worden.

OpMERkInG: Houd, om de levensduur van het mes te verlengen, de initiete maaihoogte minimaal en verhoog de diepte-instelling naarmate het mes verslijt.

Vervanging van het mes

WAARSCHUWING: Draag handschoenen en geschikte oogbescherming. Draai de afkanter op de zijkant. Wees voorzichtig met de scherpe randen van het mes.

NAARSCHUWING: Het mes draait een moment nadat de schakelaar is losgelaten.

1. Verwijder de accu.
2. Verwijder het afkantopzetstuk van de aandrijfkop. Voer de stappen in Het afkantopzetstuk op de aandrijfkop monteren uit in omgekeerde volgorde.

Het trimmes verrangen (Afb. F)

1. Lijn het doorvoergat van de as 34uit met de sleuf van de vergrendelstang 35 en streek een vergrendelstang 18 in het gat van de as zoals weergegeven op Afb.F.Houd de vergrendelstang op+zijnplaats.

2. Verwijder, terwijl u de vergrendelstang op+zijnplaats houdt, de inbusmoer 33 door deze maar links te draaien (linkse schroefdraad) met de sleutel 20 zoals weergegeven op Afb.F.

3. Verwijder de tussenring van het mes 32 en het mes 13 zoals weergegeven op Afb. F. Inspector alle onderdelen op beschadiging en verrang onderdelen als dat nodig is.

Het neueu trimmes installeren (Afb. G)

1. Installee het/Newuw mes 13 op de rand van de doorvoer van de as van het mes 36, zoals weergegeven op Afb.G.
2. Lijn het doorvoergat van de as 34uit met de sleuf 35 van de vergrendelstang en streek een vergrendelstang 18 in het gat.
3. Houd de vergrendelstang op+zijnplaats.
4. Plaats de tussenring van het mes 32 op het mes, zodat de brede vlakke kanr aan het blad is gericht.
5. Installee de inbusmoer 33 met de flens gegen de tussenring van het mes en zet deze stevig vast met de sleutel 20.

6. Draai de moer maarrechts (linkse schroefdraad) om deze vast te zetten gegen het mes terwijl u de vergrendelpin vasthoudt:

7. Zet met een momentsleutel vast op: 12-18 Nm, 106-160 in-lb, 9-13 ft-lb.

8. Gebruik,[zonder een momentsleutel, de sleutel 20 om de moer te draaien tot de borgring van het mes vast gegen de doorvoer van de as staat. ControllerDat het blad op juiste wijze is geplaatst, en draaiervolgens de moer nog eens een kwart slag of een halve slag maar links.

9. Verwijder de vergrendelstang uit de sleuf voor de vergrendelstang.

Installing maaidiepte (Afb. A, H)

WAARSCHUWING: Schakel, om het risico op ernstig** personoonlijk letsel te verkleinen, de unit uit en verwijder de accu voordat u aanpassingen uitvoert of hulpstukken of accessoires planta/verwijdtert of voordat u het apparaat schoonmaakt. Ongewenst starten kan letsel veroorzaken. Het voorwiel kan worden ingesteld voor korter of minder kort maaien en om de levensduur van het mes te verlengen.

1. Wacht tot het mes volledig tot stilstand is gekomen.
2. Verwijder de accu.
3. Zet de knop voor de maaihoogte 12 los.
4. Schuif het wiel omhoog of omlaag maar de gewenste hoogte.

OpMERkInG: Het wiei laten zakken, za de maaihoogte verlagen. Het wiei hoger zieten, za de maaihoogte verhogen. De aanbevolen hoogte voor randen maaien is 1,4" (3,5 cm).

OpMERkInG: Dik onkruid kan gegen de beschemkap slepen.
Zet de maaihoogte op het minimum op te helpen om dit effect te verminderen.
5. Zet de knop stevig vast.

WERKING

WAARSCHUWING: Beperk het risico op ernstig persoonlijk, schakel de unit uit en verwijder de accu voordat u aanpassingen uitvoert of hulpstukken of accessoires verwijdert/plaatst, when replacing line, or prior to cleaning. Het ontgewenst starten kan dat letsel veroorzaken.

Juiste handpositie (Afb. J)

WAARSCHUWING: Beperk het risico op ernstig** persoonlijk letsel, planta uw handen ALTIJD de juiste positie, zoals weergegeven.
WAARSCHUWING: Beperk het risico van ernstig persoonlijk letsel, houd het gereedschap ALTIJD stevig vast, zodat u bent voorbereid op een plotselinge terugslag.

WAARSCHUWING: Houd het gereedschap uitsluitend vast aan de aangeduide greepoppervlakken: De handgreep van de aandrijfkop en de hulphandgreep.
WAARSCHUWING: Gebruik de stang Niet als handgreep. Voor een juiste positie van de handen, zet u een hand op de hoofdhandgreep 3 en een hand op de hulphandgreep 8.

Inschakelen (Afb. C, K)

WAARSCHUWING: Pak het gereedschap stevig vast wanner u het inschakelt.

@PGELET: Draag altijd een veiligheidsbril en gehoorbescherming. Draag een filtermasker als er bij het werkken veel stof vrijkomt. Draag altijd handschoenen, een lange broek en schoenen met een goed beschemgedeelte van de tenen. Houd langhaar en losse kledingweg bij openingsen en bewegende onderdelen.

1. De knop Snelheidsregeling/Snelstartknop 4 moet voorafgaand aan het gebruik worden ingedrukt om het apparaat waar te starten.
   OpMERkInG: Het apparaat za na zestig seconden nicht gebrukt te zijn, in de slaapstand instellen. Het apparaat kan ook dwangmatig in de slaapstand worden ingesteld door de knop Snelheidsregeling/Snelstartknop 4 gedurende twee seconden in te drukken en ingedrukt te houden.
2. Om het apparaat in te schakelen, duwt u de hendel voor vergrendeling in de uit-stand 2aar voren en verrolgens drukt u op de knop voor de variabele snugheid 1, zoals weergegeven op Afb. K.
3. U kurz het apparatau uitschakelen door de knop voor variabile slenelheid aan/uit en de hendel voor vergrendeling in de uit-stand los te lately.

WAARSCHUWING: Probeer nooit om de aan/uit-schakelaar in de aan-stand te vergrendelen.

Het motortoerental instellen (Afb.C)

De DCMED411 is uitergerust met een snelheidsindicator 7. De snelheidsindicator 7 za de gekozen snelheid weergeven. Er zich drie LED's voor de snelheidsinstelling, ECO-modus 40,standaard modus 41 en turbo-modus 42. De snelheidsindicator 7 helpt u om de prestaties van het apparaat en de nodigeijd voor elke taak te optimaliseren.

1. De snelheidsregelknop/activeringsknop 4要去 voor gebruik ingedrukt worden om het apparaat te activeren.
   OpMERklnG: Het gereedschap staat standard in de ECO-modus 40.
2. Druk op de slelheidsregelknop/activeringsknop 4 op de handgreep van het apparaat tot de LED voor de gewenste slelheid gaat branden.
   OpMERkInG: Werk in de ECO-modus 40 of de standard modus 41 voor grotere projecten die meerijd vereisen om te voltooien.
3. Kies de turbo-modus 42 zoals nodig om door zwaardere begroeing te snijden en voor toepassingen die een hoger TPM vereisen.
   OpMERklnG: De bedrijfstijd za korter zich.

Kleuren van de LED's voor snelheidsinstelling

	SNELHEID	LED-KLEUR SNELHEIDSINSTELLING
-40	ECO-modus Wit
-41	Standaard modus	Wit
-42	Turbo-modus Wit

Gebruik

WAARSCHUWING: Voorwerpen, zoals stenen, kuren worden weggeslingerd door de afkanter. Verzeker dat er zich geen voorwerpen voor de afkanter bevingen die beschadigd+kuren worden door een wegsglingerd voorwerpijdens gebruik.

1. Stel de maaihoogte in op 1,4" (3,5 cm) en zet de randgeleider in neerwaartse positie, raadpleeg de instructies in Assemblage en aanpassingen.
2. Lijn, voor het starten van de afkanter, het gereedschapuit zodat de randgeleider gegen de rand van het verhardeoppervlak rust. Het wil moet zich op het verharde oppervlak bevinden tijdens afkanten.

OPMERKING: Als er veel dik gras over het verharde oppervlak groeit, kan dit gegen de beschemkap slepen. Een eerste maaibeurt met de afkanter op de graskant kan nodig zijn. Hiervoor za de randgeleider verhoogd要去en worden en het is möglichk dat de maaihoogte verhoogd要去en (raadpleeg de instructies De positie van de randgeleider wijzigen).

1. Kantel, om terugslag van de afkanter te vermijden, de handgreep omlaag zodat het mes zich boven de grond bevindt.
2. Zet de schakelaar op AAN en LAST het mes draaien zonder het gereedschap te bewegen.

3. Til de handgreep langzaam op om het mes te latent zakken, Zoek de rand van het verharde oppervlak en begin met afkanten. Beweeg daarna het gereedschap langzaam voorwaarts langs de rand van het verharde oppervlak, met derandlicht gegen de rand van het verharde oppervlak gedrukt.

4. Voor de eerste keer akforgen elk seizoen, is het best om langzaam voorwaarts te bewegen, waarat het gras dan het dikst is. De volgende keren akfanten zal sneller gaan. Als het gereedschap vertraagt, trek hetijkenuit tot het mes opnieuw de normale snelheid haalt. Tijdens het akfanten, konnen vonden gemaakt worden door het raken van stenen. Dit is normalaal. Probeer Niet om af te kanten als de bodem of het gras nat of vochtig is—voor de elektrische veiligheid en om vastlopen van de meskamer te voorkomen. Als u moet akfanten in omstandigheden waar bij de meskamer verstopt kan raken, LASTANDE TREKKERLOS EN Wacht tot het mes volledig tot stilstand is gekomen. Verwijder de accu en verwijder vast zittend materiaal met een stok. Een apparaat waarin materiaal vast zit blijven gebruiken, za de motor ernstig overbelasten.

APGELET: Probeer Niet om de meskamer vrij te makeen door het gereedschap te lately vallen of op de grond te kloppen. Dit

kan het apparaat beschadigen. Houd handen uit de buurt van derandgeleider en het mesijdens het reinigen, odomat deze door het afkanten een zeer scherpe sunt krijgen.

Tuinaanleg/sleuven graven

WAARSCHUWING: Inspector voor het aanleggen van een tuin of het graven van sleuven, dat er geen kabels, leidingen of andere voorwerpen blootliggen of begraven zich die een gevaar kunnen vormen of de werkking van de afkanter kunnen verstoren. Stel de diepte in zoals vereist voor de taak. Niet overbelasten. Als het gereedschap vertraagt, trek het dan Lichtjes anschteruit en wacht tot het mes opnieuw de normale spelheid haalt.

Opslag

EVAAR: Verwijder de accuuit. Wacht tot het mes volledig tot stilstand is gekomen.

Verwijder vuil van de buitenkant van de afkanter en binnenkant van de beschermkap voordat u het gereedschap opbergt.

Raadpleeg het hoofdstuk ONDERHOUD. Indien nodig kan de afkanter opgeborgen worden door deze met de handgreep aan een haak te hangen.

PGELET: Hang de afkanter Niet op aan de aan-uitschakelaar.

OPMERKING: Berg het gereedschap Niet op bij of op kunstmest of chemicalien. Het gereedschap kan als het zo is opgeborgen nsel gaan roesten.

Roest voorkomen

Meststoffen en andere tuinchemicalien bevatten stoffen die de roestvorming van metalen sterk versnellen. Als u op het gereedschap gebruikt opplaaten waar net meststoffen of andere chemicalien werden gebruikt,要去h gereedschap daarna onmiddelijk worden gereinigd. Neem alle blootgestelde onderden af met een vochtige doeK.U moet de metalen onderden alleen smeren met een lichte olie op basis van petroleum.

Het apparaatijdens het reinigen NIET onderdompelen in water of afspuiten met een slang.

ONDERHOUD

Uw gereedschap op stroom is ontworpen om gedurende een langtijdssperiode te functioneren met een minimum aan onderhoud. Het continuaar bevrediging functioneren hangt af van de juiste zorg voor het gereedschap en regelmatig schoonmaken.

WAARSCHUWING: Om het gevaar op ernstig persoonlijk letsel te verminderen,zet u het gereedschap uit en ontkoppelt u de accu,voordat u enige aanpassing maakt of hulpstukken of accessoires verwijdert/installeert. Het onbedoeld opstarten kan letsel veroorzaken.

Aan de lader en de accu kan geen onderhoud worden verricht.

Raadpleeg de zichterkant van deze handleiding voor de contactgegevens van het servicecentrum of ga waar

www.2helpu.com.

Het mes 13 kan nicht onderhonden worden. Het mes NIET slijpen 13. Laat onderhoud van het mes 13 uitvoeren door een erkend onderhoudscentrum.

Raadpleeg de zichterkant van deze handledigving voor de contactgegevens van het servicecentrum of ga waar

www.2helpu.com.

Vetaanbrengen (Afb.L)

De DCMED411 akkanter moet na elke 50 gebruiksuren gesmeerd worden.

1. Breng eenkleine hoeveelheid (3-5 gram) DEWALT 30301914 vet 37 aan in de smeernippel van de motor 38 zoals weergegeven op Afb. L.

Reiniging

AARSCHUWING: Elektrische schok en mechanisch gevaar. Trek de stekker uit de voedingsbron en/of verwijder de accu, indien möglich, uit het product voor het reinigen.

WAARSCHUWING: Houd het product en de ventilatiesleuven (indien van toepassing) algid schoon, om een veilige en efficiente werkking te verzekeren. De ventilatiesleuven kannen gereinigd worden met een droge, zachte Niet metalen borstel en/of een geschikte stofzuiger. Gebruik geen water of schoonmaakmiddelen.

WAARSCHUWING: Blaas vuil en stof met droge luchtuit de hoofdbehuizing, zo vaak u ziet dat vuil zich in enrond de ventilatiesleuven verzamelt. Draag goedgekeurde oogbescherming en een goedgekeurd stofmasker wanner u deze procedure uitvoert.

WAARSCHUWING: Gebruik nooit oplosmiddelen of andere bijtende chemicalien voor het reinigen van de Niet-metalen onderdelen van het product. Deze chemicalien konnen de materialen die in deze onderdelen worden gebruikt, week maken. Gebruik een doek die uitsluitend met water en milde zeep is bevochtigd. Laat nooit vloeistof in het product komen. Dompel nooit een onderdeel van het product onder in een vloeistof. Stop de machine, wacht tot het mes stopt, koppel het occupakket los en gebruik daarna geschikt gereedschap om blokkages van het maaihulpstuk of de maaikop te verwijderen.

Als optie verkrijgbare accessoires

WAARSCHUWING: Omdat andere accessoires dan deze die worden aangeboden door DEWALT Niet met dit product zich getest, kan het gebruik van dergelijkke accessoires met dit gereedschap gevaarlijk zich. Om het risico op letsel te beperken, mogen uitsluitend door DEWALT aanbevolen accessoires worden gebruikt met dit. Vraag uw verdeler om meer informatie over de juiste accessoires.

Installatie van de beschemkap met verlangde dekking (Afb. A, M)

OPMERKING: De beschemkap van de tandwielkast 15 die deel uitmaakt van de tandwielkast 14 is conform de geldende normen voor afkanters. Installeer, voor grotere dekking om de kans om door projectielen geraakt te worden, de beschemkap met verlangde dekking 16.

1. Lijn de beschemkap met verlangde dekking 16uit met de beschemkap van de tandwielkast 15zoals weergegeven op Afb.M.

2. Installeer de drie schroeven van de beschemkap 17 en zet ze vast met een 4 inbussleutel (niet meegeleverd).

Bescherming van het milieu

Producten/batterijen zijn recyclebaar, maar als ze gemarkeerd zijn met de doorgekruiste afvalcontainer, mogen ze Niet samen met normala huishoudafval weggegooid worden. Laat de batterijen volledig ontladen en scheid ze, indien möglichk, vanlichtbronnen van het product. Het is de verantwoordelijkheid van de gebruiker om personsgeveens van dit product te verwijderen. Breng het afval daarnaaar een officieel afvalinzamelcentrum of een deelnemende handelaar, die ze vaak Gratis za aanvaarden. De verpakking moet weggegoood worden op basis van de aangebrachte materiaalcode. De bedienings- of veiligheidsinstrumentes mogen alleen weggegoood worden als het betreffende product nicht langer gebruikt worden. Vraag de richtlijnen inzake afvalbeheer bij uwplaatsilijke community/gemeente. Ga voor meer informatie waar www.2helpU.com en scan de bovenstaande QR-code.

RETTAKSLET KANTKLIPPER

DCMED411
