SBS-HLR-01 - Handgereedschap STEINBERG - Gratis gebruiksaanwijzing en handleiding

Producttype	Ratelspaninrichting
Merk	Steinberg
Model	SBS-HLR-01
Nuttige lastlimiet	9 200 lb / 4 180 kg
Geschikte kettingmaat	3/8 tot 1/2 inch (10-12 mm)
Spanweg (opname)	61-80 cm
Afmetingen (L x B x H)	3785 x 465 x 65 mm
Gewicht	14.47 kg
Bedrijfstemperatuur	-20 °C tot +40 °C
Maximale relatieve luchtvochtigheid	85 %
Maximale handkracht	500 N
Hoofdmateriaal	Warmtebehandeld staal
Beoogd gebruik	Vastzetten van zware ladingen in transport en bouw
Spanmechanisme	Ratel met draaibare hendel
Veiligheidsvoorziening	Zelftremmend, opzettelijke ontgrendeling vereist
Onderhoud	Regelmatige inspectie van kettingen en verbindingen, retour naar fabrikant bij schade
Opslag	Binnen, koel, droog en goed geventileerd, uit de buurt van corrosieve stoffen
Repareerbaarheid	Terugsturen naar fabrikant voor reparatie
Compatibiliteit	Niet combineren met andere soorten vastzetmiddelen

Veelgestelde vragen - SBS-HLR-01 STEINBERG

Hoe gebruik ik de ratelspaninrichting SBS-HLR-01?

Om de spanner te gebruiken, begin met het losdraaien van de pennen aan beide zijden, bevestig dan beide haken aan de ketting. Trek de ratel naar de bijbehorende positie en draai aan de hendel om de ketting te spannen. Zorg ervoor dat de lading stabiel is voordat u de spanner loslaat.

Wat is de maximale laadcapaciteit?

De nuttige lastlimiet is 9 200 lb / 4 180 kg. Overschrijd nooit deze capaciteit.

Welke veiligheidsmaatregelen moet ik nemen?

Bij gebruik, voorkom onbedoeld vallen van de lading door de lading te stabiliseren met hefapparatuur voordat u de spanner loslaat. Niet gebruiken met andere soorten vastzetmiddelen. Zorg ervoor dat het product vrij is van schade.

Hoe onderhoud ik het apparaat?

Inspecteer de ketting regelmatig op scheuren, rek groter dan 3% of slijtage. Controleer de verbindingsstukken en het spanmechanisme op vervorming of corrosie. Bij schade, stop met gebruik en stuur terug naar de fabrikant.

In welke omgeving kan ik dit product gebruiken?

De werktemperatuur moet tussen -20 °C en +40 °C liggen met een relatieve luchtvochtigheid niet hoger dan 85%. De omgeving moet vrij zijn van corrosieve gassen en brandbaar stof.

Wat te doen bij schade aan de ketting?

Als de ketting scheuren, een rek groter dan 3% of slijtage van meer dan 10% van de nominale diameter vertoont, stop dan onmiddellijk met gebruik en stuur de apparatuur terug naar de fabrikant voor reparatie.

Kan ik mechanisch gereedschap gebruiken om te spannen?

Gebruik geen mechanisch gereedschap (hefbomen, stangen) om het spannen te forceren, tenzij ze integraal onderdeel zijn van het apparaat. De maximale handkracht is 500 N.

Hoe moet ik de spanner opslaan?

Bewaar het product op een koele, droge en goed geventileerde binnenplaats, uit de buurt van vocht en corrosieve stoffen.

Wat is de maximale handkracht die mag worden uitgeoefend?

De maximale handkracht die op de hendel mag worden uitgeoefend is 500 N (ongeveer 50 kg-kracht). Overschrijd deze waarde niet.

Kan ik deze spanner combineren met andere vastzetmiddelen?

Nee, het is verboden om verschillende vastzetmiddelen (ratel, spanbanden) samen te gebruiken vanwege verschillend laadgedrag. Alle componenten moeten compatibel zijn.

GEBRUIKSAANWIJZING SBS-HLR-01 STEINBERG

Deze gebruikershandleiding is vertaald met behulp van machinevertaling. Wij hebben er alles aan gedaan om ervoor te zorgen dat de vertaling nauwkeurig is, maar houd er rekening mee dat automatische vertalingen Niet perfect+zijn en Niet bedoeld zich in om menselijkke vertalers te verrangen. De officièle versie van de gebruikershandleiding is in het Engels. Eventuele verschillen:tussen de vertaalde versie en de originele Engelse versie zich niet juridisch bindend. Als uvragen heb't over de juistheid van de vertaling, raadpleeg dan de Engelse versie; dit is de officièlereferentie. Versies in andere talen zich op aanvraag verkrijgbaar via [e-mail].

Technische gegevens

Beschrijving parameter Waarde parameter
Productnaam	Ratel-lastspanner
Model	SBS-HLR-01
Werklastlimiet [lbs/kg]	9,200 / 4,180
Min-Max kettingmaat [in./mm]	3/8-1/2 / 10-12
Neem [cm] op	61-80
Afmetingen (Breedte x Lengte x Hoogte) (mm)	465x3785x65
Gewicht [kg]	14,47

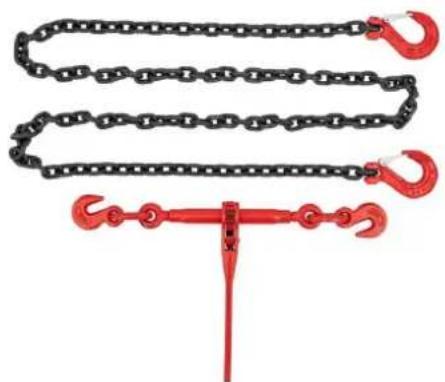

Productverzicht

Dit product wordt gebruikt om spanning op lastdragende banden, kettingen of kabels aan te brengen en te honden, meestal in zware toepassingen. Het werkt met een ratelmechanisme waarmee ladingen worden vastbezet en gezekerd, zodat ze stabil bijvenijdens het transport of hijsen. Dit gereedschap wordt veel gebruikt in sectoren als logistiek, bouw en scheepvaart, waar het veilig en betrouwbaar vastzetten van lading essentieel is.

De gebruiker is aansprakelijk voor schade die voortvloeit uit onbedoeld gebruik van het product.

Gebruik

Bedieningsprocedures

OPMERKING

• Houd bij de keuze van het product reckening met het vereiste spanvermogen, de gebruiksmodus en de belastingskarakteristieken. Factoren zoals grootte, vorm, gewicht, transportomgeving en aard van de lading beinvloeden de keuze.

Zorg ervoor dat het geselecteerde product voldoende sterkte en lenghte heeft voor de toepassing. Plan de installmentie en verwijdering voor het transport, verwijder hijsmaterialaal voordat u de lading vastzet en tel de kabelbinders.

• Verschillende sjormiddelen (bijv. ratel-ladingbinders, spanbanden van synthetische verzels)logen Niet samen worden gebruikt vanwege het wisselende laadgedrag. Alle componenten要去en compatibel zich met het product.

Zorg voor stabiliteit van de lading, onafhankelijk van de ratellastspanner. Voorkom dat de last onbedoeld valt door gebruik te makeen van hefwerktuigen om de last te stabiliseren voordat u de spanner loslaat.

Laat het product los voordat u het probeert UIT te laden.

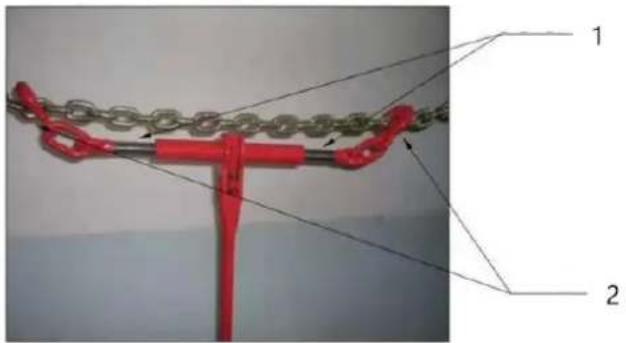

1. Schroef de stekels aan beiden kanten los.
2. Bevestig beiden haken aan de hetting.

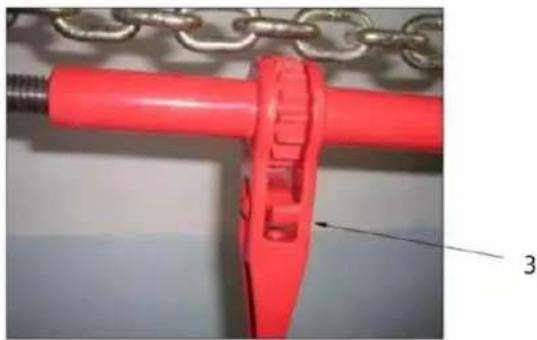

1. Trek de pal waar de overeenkomstige positie.

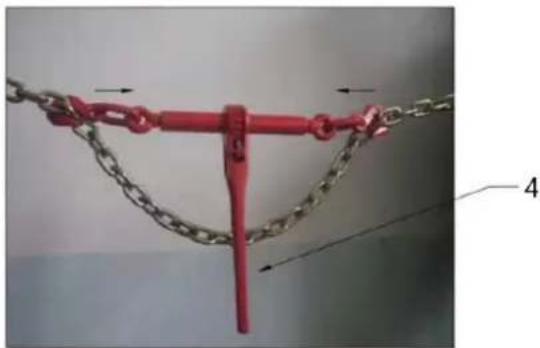

1. Draai aan de hendel om de stekelstang in de ratelcilinder te draaien en de ketting strak te trekken.

Werkomgeving

• De werkomgeving要去 temperatuur hebben van -20^ tot +40^ , met een relatieve luchtvochtigheid van maximaal 85% . De omgeving要去 vrij়n van ontvlambare, explosieve of corrosieve stoffen, waaronder corrosieve gassen en ontvlambaar of explosief stof.
• Het product is voorzien van een voorziening die voorkomt dat de handgreep en de ratel losraken. Om de veiligheid te garanderen,要去 het product opzettelijk in gespannen toestand worden losgelaten.

Veiligheidseisen

• Het product mag geen drukverlies of schuifpunten vertonen, aangezien dezeijdens gebruik een risico op letsel voor de gebruiker können opleveren.
• Wonneer de binder gespannen is en de spanner plotseling loslaat, mag de terugslag Niet meer dan 150 mm bedragen.
• Het ontwerp voorkomt dat de spanning onbedoeld vrijkomt.
• Het apparaat vereist een bewuste handeling om de spanning in het hele mechanisme los teCTX.
• Door een maximale kracht van 500N op de handgreep uit te oefenen,要去 het ketting dn 10 minimaal 0,25 koer zijn spanvermogen bereiken,waardoor voldoende restspanning ontstaat.
• Bij het handmatig losdraaien van de schroefstang van het spanmechanisme mag de ingrijplenge van de schroefstang in de ratelcilinder Niet te kort,zijn,doorgaans Niet kleiner dan 3D (waar bij D de binnendiameter van de schroefdraad is).

GEVAAR

• Onjuist vastbezette lading of ladingonderdelen können een gevaar vormen voor mensen, huisdieren en goederen in de buurt van het voertuig. Dit kan een direct of indirecteiligheids- en gezondheidsrisico opleveren.
  Risico's door verschuiivingen of vrijkomen van lading op de weg, inclusief contact met gebouwen, andere voertuigen en constructies (bijv. tunnels, bruggen).
• Het risico dat het voertuig kantelt tijdens manoeuvres als gevolg van de beweging van de lading en een ongelijkmatige gewichtsverdeling.
  Risico's gerelateerd aan het losen van lading op schepen, dubbel parkeren van voertuigen en gezondheids- en veiligheidsrisico's voor personneel.
  Risico's door het vrijgeven van lading op treinen, met gevolgen voor tegemoetkomende treinen, treinverkeer, stations en deeiligkeit van personneel.
• Gevaren voor bestuurders en passagiers.
• Gevaar voor maar voren schuivende ladingijdens het remmen, waardoor de cabine beschadigd raakt.
• Gevaren door contact met bovengrondse elektriciteitskabels waar bij werknamers,lasten of sjormiddelen betrokken zich.

Onderhoud

Indien er schade worden geconstasteerd, dient u het gebruik van het apparaat te staken en het ter reparatie waar de fabrikant te returneren. Tekenen van schade zijn onder meer:

• Ketting: Oppervlaktescheuren, reckeer dan 3% , slijtageeer dan 10% van de nominale diameter of zichbare verrorming.

• Verbindingsdelen en spaninrichtingen: Vervorming, scheuren, slijtage, corrosie of andere zichtbare schade.

Gebruik alleen producten met duidelijkke markeringen en etiketten. Overschrijd de maximale handkracht van 500N Niet. Gebruik geen mechanische gereedschappen (bijv. hefbomen, stangen), tenzij deze een integraal onderdeel van het spanmechanisme vormen.

Opslag

Bewaar het product op een koele, droge en goed geventilerde plaats binnenshuis.
- Vermijd contact met vocht en bijtende stoffen.
