Vrsta izdelka	Zatezovalnik bremena z zaskočko
Znamka	Steinberg
Model	SBS-HLR-01
Mejna nosilnost	9 200 lb / 4 180 kg
Kompatibilna velikost verige	3/8 do 1/2 palca (10-12 mm)
Zatezna pot (Prevzem)	61-80 cm
Dimenzije (D x Š x V)	3785 x 465 x 65 mm
Teža	14.47 kg
Delovna temperatura	-20 °C do +40 °C
Največja relativna vlažnost	85 %
Največja ročna sila	500 N
Glavni material	Toplotno obdelano jeklo
Predvidena uporaba	Pritrjevanje težkih bremen v transportu in gradbeništvu
Mehanizem zatezanja	Zaskočka z vrtljivim ročajem
Varnostna naprava	Preprečevanje popuščanja, zahteva namerno sprostitev
Vzdrževanje	Redni pregled verig in priključkov, vrnitev proizvajalcu v primeru poškodbe
Skladiščenje	Notranji prostor, hladen, suh in dobro prezračen, zaščiten pred korozivnimi snovmi
Popravljivost	Vrnite proizvajalcu za vsa popravila
Združljivost	Ne kombinirajte z drugimi vrstami pritrdilnih naprav

Pogosto zastavljena vprašanja - SBS-HLR-01 STEINBERG

Kako uporabljati zatezovalnik bremena z zaskočko SBS-HLR-01?

Za uporabo zatezovalnika začnite z odvijanjem trnov na obeh straneh, nato pritegnite oba kavlja na verigo. Potegnite zaskočko v ustrezni položaj in zavrtite ročaj, da zategnete verigo. Prepričajte se, da je breme stabilno, preden sprostite zatezovalnik.

Kakšna je največja nosilnost?

Mejna nosilnost je 9 200 lb / 4 180 kg. Nikoli ne prekoračite te zmogljivosti.

Kakšne varnostne ukrepe je treba upoštevati?

Med uporabo se izogibajte nenamernim padcem bremena tako, da breme stabilizirate z dvižno opremo, preden sprostite zatezovalnik. Ne uporabljajte z drugimi vrstami pritrdilnih naprav. Prepričajte se, da je izdelek brez poškodb.

Kako vzdrževati napravo?

Redno pregledujte verigo za odkrivanje razpok, raztezka nad 3 % ali obrabe. Preverite priključke in napetostno napravo za deformacijo ali korozijo. V primeru poškodbe prenehajte z uporabo in vrnite proizvajalcu.

V kakšnem okolju lahko uporabljam ta izdelek?

Delovna temperatura mora biti med -20 °C in +40 °C z relativno vlažnostjo ne presega 85 %. Okolje mora biti brez korozivnih plinov in vnetljivega prahu.

Kaj storiti v primeru poškodbe verige?

Če veriga kaže razpoke, raztezek nad 3 % ali obrabo nad 10 % nazivnega premera, takoj prenehajte z uporabo in opremo vrnite proizvajalcu na popravilo.

Ali lahko uporabljam mehanska orodja za zategovanje?

Ne uporabljajte mehanskih orodij (vzvodov, palic) za prisilno zategovanje, razen če so sestavni del naprave. Največja ročna sila je 500 N.

Kako skladiščiti zatezovalnik?

Izdelek hranite v notranjem prostoru, hladnem, suhem in dobro prezračenem, zaščitenem pred vlago in korozivnimi snovmi.

Kolikšna je največja ročna sila, ki jo je treba uporabiti?

Največja ročna sila, ki jo je treba uporabiti na ročaju, je 500 N (približno 50 kg-sile). Ne prekoračite te vrednosti.

Ali lahko ta zatezovalnik kombiniram z drugimi pritrdilnimi napravami?

Ne, prepovedano je uporabljati različne pritrdilne naprave (zaskočke, trakove) skupaj zaradi različnega obnašanja pri obremenitvi. Vsi sestavni deli morajo biti združljivi.

NAVODILA ZA UPORABO SBS-HLR-01 STEINBERG

Ta uporabniški priročnik je bil preven s strojnim prevajanjem. Potrudili smo se, da bi zagotovili točnost prevoda, vendar upostevalje, da avtomatizirani prevodi niso popolni in niso namenjeni nadomestitvi šloveskih prevajalcev. Uradna razlicica uporabniškega priročnika je v angleščini. Morebitne razlike med prevedeno razlicico in izvirno anglescino niso pravno zavezujoče. Če imate kakrsna koli vprašanja o točnosti prevoda, si oglete anglesko razlicico, ki je uradna reference. Več jezikovnih razlicic je na voljo na zahtvo preko [e-mail].

Tehnični podatki

Opis parametra Vrednost parametra
Ime izdelka	Napenjalec bremena z ragljo
Model	SBS-HLR-01
Omejitev delovne obremenitve [lbs / kg]	9,200 / 4,180
Najmanš a-največja velikost verige [in. / mm]	3/8-1/2 / 10-12
Povzemite [cm]	61-80
Mere (širina x dolžina x višina) (mm)	465x3785x65
Teža [kg]	14,47

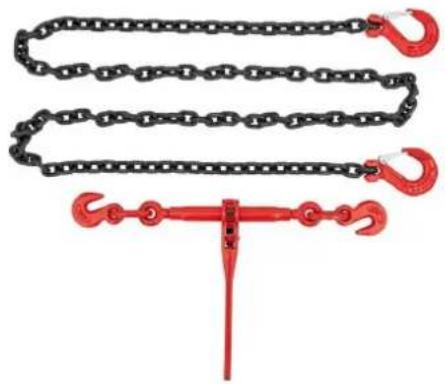

Pregled izdelka

Ta izdelek se uporablja za ustvarjanje in vzdrževanje napetosti na nosilnih trakovih, verigah ali kablih, obicajno pri težkih aplikacijah. Deluje z uporabo zaskočnega mehanizma za zategovanje in zavarovanje tovora, ki zagotavlja stabilnost med transportom ali dviganjem. To orodje se obicajno uporablja v panogah, kot so logistika, gradbeništro in ladijski promet, kjer je varno in zanesljivo pristrjevanje tovora bistveno.

Uporabnik odgovarja za vso skodo, ki nastane zaradi nenamanske uporabe izdelka.

Uporaba

Postopki delovanja

OPOMBA

• Pri izbirizdelka upostevejte zahevano moč napenjanja, način uporabe in značilnosti obretenitve. Na izbiro vplivajo dejavniki, kot so velikost, oblika, teža, transportno okolje in narava obretenitve.
  Zagotovite, da ima izbrani izdelek ustrezno moč in dolžino za aplikacijo. Načrtujte namestitev in odstranitev pred transportom, odstranite dvžno opremo, preden pritrdite tovor, in prešteje pritrdilne ključavnice.

• Razlicitne pritrdilne naprave (npr. gezivo za zaskočno obretenitev, pritrdilni trakovi iz sintetičnih vlaken) se ne smejo uporabljati skupaj zaradi razlicitnéga obnašanja obretenitve. Vse componente morajo biti združljive z izdelkom.

• Zagotovite stabilnost tovora neodvisno od zaskočnega geziva bremena. Izogibajte se nenamernim padcem bremena z uporabo dvizne opreme za stabilizacijo bremena, preden sprostite napenjalec.
• Izdelek sprostite, preden poskusite raztovoriti.

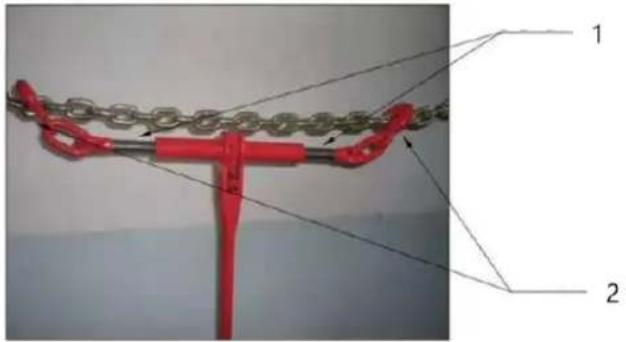

1. Odvijte hrbtenice na obeh straneh.
2. Oba kavlja pritrdite na verigo.

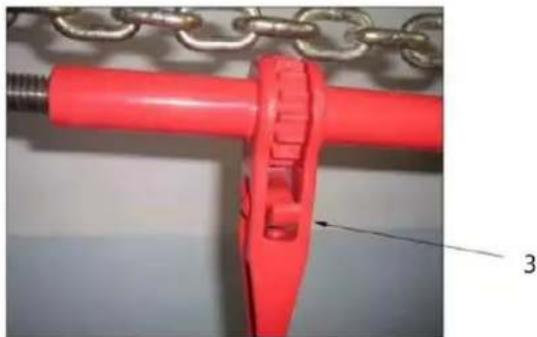

1. Povlecite zatic v ustrezen položaj.

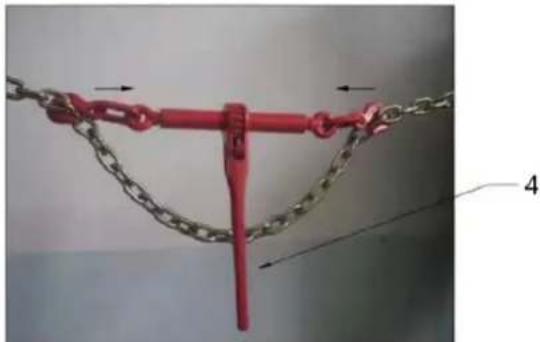

1. Obrnite ročaj, da zavrtite bodižasto palico v zaskovi valj in zategnite verigo.

Delovno okolje

• Temperatura delovnega okolja nj bo od -20°C do +40°C, relativna vlažnost zraka pa ne sme presegati 85%. V okolju ne sme biti vnetljivih, eksplozivnih ali jegikh snovi, vključno z jegkimi plini in vnetljivim ali eksplozivnim prahom.

• Izdelek vkligucije napravo za preprecevanje zrahljanja rocaja in zaskočne zarke.

Izdelek zahteva namerno sprostitev v napetem stanju, da se zagotovi varnost.

Varnostne zahteve

• Na izdelku ne sme biti padca tlaka ali strižnih točk, saj lahko med uporabo predstavljajo tveganje za poskodbe operaterja.
• Ko je vezivo v zategnjenem stanju in napenjalo nenadoma popusti, povratni hod ne sme preseci 150 mm.
  Zasnova preprecuje nenamerno sprostitev napetosti.
• Naprava zahteva namerno dejanje za sprostitev napetosti skozi njen mehanizem.
• Uporaba največje sile 500 N na ročaj mora povzročiti, da veriga dn 10 doseže vsaj 0,25-kratnik svojenatezne zmogljivosti, kar zagotavlja zadostno preostalo napetost.
• Pri ročnem popušćanju vijačne palice zategovalne naprave dolžina vpetja vijačne palice v zaskovični cevi ne sme biti prekratka - obićajno ne manjša od 3D (kjer je D premer notranjega navoja).

NEVARNOST

• Nepravilno pritrjen tovor ali deli tovora lahko ogrozajo ljudi, hišne lijubljenčke in blago v blizini vozila ter predstavljo neposredno ali posredno tveganje za varnost in zdravje.
  Tveganja zaradi premikov ali sprostitve obremenitev na cestah, vkljucno s stikom z zgradbami, drugimi vozili in strukturami (npr. predori, mostovi).
• Nevarnost prevračanja vozila med manevri zaradi premikanja bredena in neenakomerne porazdelitve teže.
  Tveganja, povezana s sprostitvijo tovora na ladjah, dvojnim parkiranjem vozil ter nevarnostmi za zdravje in varnost osebja.
• Tveganja zaradi sprostitve tovora na vlakih, ki vplivajo na prihajajoce vlake, zelezniški promet, postaje in varnost osebja.
• Nevarosti za voznike in potnike.
• Nevarnost zdrsa tovora naprej med zaviranjem in poskodbe kabine.
• Nevarosti zaradi stika z nadzemniemi elektrichiimi vodi, ki vključujejo delavce, bremena ali opremo za privezovanje.

Vzdrževanje

Če odkrijete kakrsne koli poškodbe, prekinite uporabo in vrnite opremo proizvajalu v popravilo. Znaki poškodbe vljucijejo:

• Veriga: povrsinske razpoke, raztezek nad 3% , obraba, ki presega 10% nazivnega premera, ali vidna deformacija.
• Povezovalni deli in napenjalne naprave: deformacije, razpoke, obraba, korozija ali druge vidne poškodbe.

Uporabljajte le izdelke z jasnimi oznakami in nalepkami. Ne prekoračite majvečje sile roke 500 N. Izogibajte se uporabi mehanskih orodij (npr. vzvodov, drogov), razen Če so sestavni del napenjalne naprave.

Shranjevanje

• Izdelek hranite v hladnem, suhem in dobro prezračenem notranjem prostoru.
• Izogibajte se stiku vlago in Jedkimi snovmi.
