Termék típusa	Rakományfeszítő racsnis
Márka	Steinberg
Modell	SBS-HLR-01
Hasznos terhelés határa	9 200 lb / 4 180 kg
Kompatibilis láncméret	3/8 - 1/2 hüvelyk (10-12 mm)
Feszítőút (felvétel)	61-80 cm
Méretek (H x Sz x M)	3785 x 465 x 65 mm
Súly	14.47 kg
Üzemi hőmérséklet	-20 °C és +40 °C között
Maximális relatív páratartalom	85%
Maximális kézi erő	500 N
Fő anyag	Hőkezelt acél
Rendeltetésszerű használat	Nehéz rakományok rögzítése szállításban és építőiparban
Feszítő mechanizmus	Racsnis forgatható fogantyúval
Biztonsági eszköz	Kioldásgátló, szándékos kioldás szükséges
Karbantartás	Láncok és csatlakozók rendszeres ellenőrzése, sérülés esetén visszaküldés a gyártónak
Tárolás	Hűvös, száraz és jól szellőző beltéri hely, korrozív anyagoktól védve
Javíthatóság	Minden javításhoz küldje vissza a gyártónak
Kompatibilitás	Ne kombinálja más típusú rögzítő eszközökkel

Gyakran ismételt kérdések - SBS-HLR-01 STEINBERG

Hogyan használjam az SBS-HLR-01 racsnis rakományfeszítőt?

A feszítő használatához kezdje a csavarok kicsavarásával mindkét oldalon, majd akassza be a két horgot a láncba. Húzza a racsnit a megfelelő helyzetbe, és forgassa el a fogantyút a lánc meghúzásához. Győződjön meg róla, hogy a rakomány stabil, mielőtt kioldaná a feszítőt.

Mi a maximális terhelhetőség?

A hasznos terhelés határa 9 200 lb / 4 180 kg. Soha ne lépje túl ezt a kapacitást.

Milyen biztonsági óvintézkedéseket kell tenni?

Használat közben kerülje a rakomány véletlen leesését a rakomány stabilizálásával emelőberendezéssel a feszítő kioldása előtt. Ne használja más típusú rögzítő eszközökkel. Győződjön meg arról, hogy a termék sérülésmentes.

Hogyan karbantartsam a készüléket?

Rendszeresen ellenőrizze a láncot repedések, 3% feletti megnyúlás vagy kopás szempontjából. Ellenőrizze a csatlakozó részeket és a feszítő szerkezetet deformáció vagy korrózió szempontjából. Sérülés esetén hagyja abba a használatot és küldje vissza a gyártónak.

Milyen környezetben használhatom ezt a terméket?

A munkahőmérsékletnek -20 °C és +40 °C között kell lennie, relatív páratartalom nem haladhatja meg a 85% -ot. A környezet legyen mentes korrozív gázoktól és éghető portól.

Mi a teendő lánc sérülése esetén?

Ha a láncon repedések, 3% feletti megnyúlás vagy a névleges átmérő 10%-át meghaladó kopás látható, azonnal hagyja abba a használatot és küldje vissza a berendezést a gyártónak javításra.

Használhatok mechanikus szerszámokat a meghúzáshoz?

Ne használjon mechanikus szerszámokat (emelők, rudak) a meghúzás erőltetésére, kivéve ha azok a szerkezet szerves részét képezik. A maximális kézi erő 500 N.

Hogyan tároljam a feszítőt?

Tárolja a terméket hűvös, száraz és jól szellőző beltéri helyen, nedvességtől és korrozív anyagoktól védve.

Mekkora a maximális kézi erő, amit ki kell fejteni?

A fogantyúra kifejtendő maximális kézi erő 500 N (kb. 50 kg-erő). Ne lépje túl ezt az értéket.

Kombinálhatom ezt a feszítőt más rögzítő eszközökkel?

Nem, tilos különböző rögzítő eszközöket (racsnis, hevederek) együtt használni eltérő terhelési viselkedésük miatt. Minden alkatrésznek kompatibilisnek kell lennie.

HASZNÁLATI ÚTMUTATÓ SBS-HLR-01 STEINBERG

Ezt a felhasznaloi kézikonyvet gépi forditással forditották le. Minden erófeszítest megtettunk a forditás pontosságanak biztositása érdekében, de kérjuk, vegye figyembe, hogy az automatizált forditások nem tokeletesek, és nem az emberi forditók helyettesésere szolgálnak. A felhasznaloi kézikonyv hivatalos valtozata angol nyelvú. A leforditott valtozat és azeredeti angol nyelvú valtozat kozötti elterések nem jogilag kõtelező érvényüek. Ha barmilyen kerdese van a forditás pontosságával kapcsolatban, kérjuk, olvassa el az angol nyelvú valtozatot, amely a hivatalos hivatkozásí alap. További nyelvi valtozatok kérésre a [e-mail] címen érhetők el.

Muszaki adatok

Paramétr leírassa Paramétr értéke
Preciços mérleg	Ratchet terhelésfeszítõ
Modell	SBS-HLR-01
Munkaterhelési határérték [Ibs / kg]	9,200 / 4,180
Min-Max láncméret [in. / mm]	3/8-1/2 / 10-12
Felvétel [cm]	61-80
Mérétek (szélesség x hosszúság x magasság) (mm)	465x3785x65
Súly [kg]	14,47

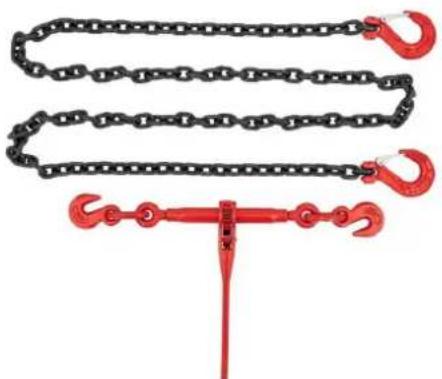

Termek attekintés

Ezt a terméket teherhordó hevederek, lánçok vagy kábelek feszességénk alkalmazására és fenntartására használják, jellemzöen nagy teherbirásu alkalmazásokban. Múködese soran egy racsnis mechanizmust használ a rakományok meghuzására és rögzítésére, biztosítva azok stabilíasat szallítás vagy emelés közben. Ezt az eszkózt altalaban oyan iparagakban használják, mint a logisztika, az építóipar és a Hajózás, ahol aBiztonságos és megbizható rakományrögítés elengedhetetlen.

A felhasznaló felel a termek nem rendeltetésszeru hasznalatábl eredó károkér.

Használat

Muködési eljárások

MEGJEGYZES

A termek kivalasztásakor vegye figyelembe a szükséges feszítési kapacitást, a felhasznalási modot és a terhelési jellemzőket. A választást oyan tényezők befolyásolják, mint a méret, az alak, a súly, a szállitási környezet és a rakomány jellege.

Gyózódjön meg arról, hovy a kivalasztott termek megfelelo szilárdsagú és hosszúságú az alkalmazáshoz. Szallítás elött terveze meg a telepitést és eltávolitást, a rakományok rögzítés elött távolitsa el az emelőeszköket, és szamoljá meg a kotélárakat.

A kulönbozó rögzítóeszközoket (pl. racnsis terheléskötó, muzálas rögzító hevederek) nem szabad együtt hasznánlí az elterő terhelési viselkedés miatt. Minden alkatrésnzek kompatibilisnek kell lennie a termékkel.

• A rakomystabilitásanak biztosítása a racsnis tehkötól függetlenül. Kerülje el a terhelés veletlen leesését úgy, hogy a feszító kioldásá elött emelóberendezésell stabilizálája a terhet.

• Engedje el a terméket, mielott megprébalná kirakodni.

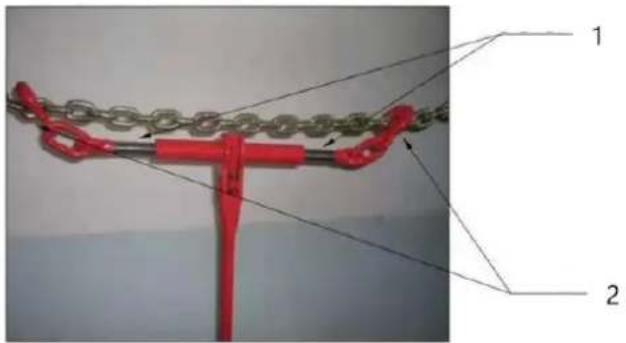

1. Csavarja le a tuskéket mindkét oldalon.
2. Csatlakoztassa mindkét horgot a lánchez.

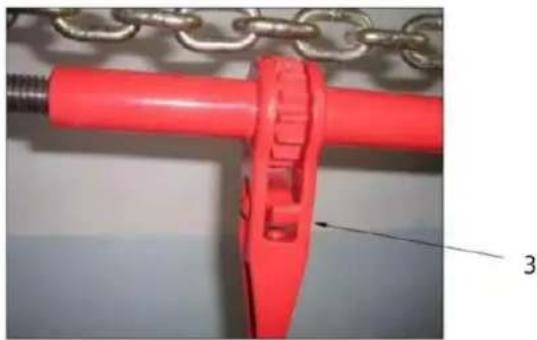

1. Húzza a reteszt a megfelelo pozióba.

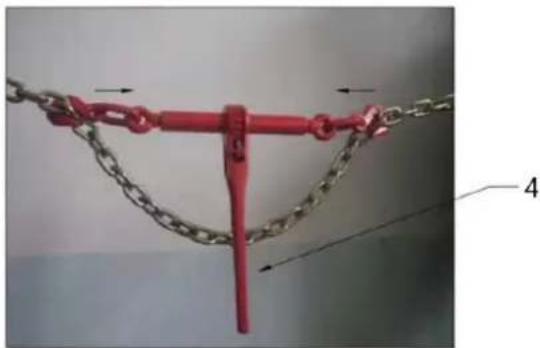

1. A fogantyút elforgatva csavarja be a tuskés rudat a racsnis hengerbe, és huzza meg a lancot.

Munkakörnyezet

• A munkakörnyezet hómér sékletének -20°C és +40°C月至 kell lennie, a levego relativ páratartalma pedig legfeljebb 85% lehet. A környezetnek mentesnek kell lennie gyúlékony, robbanásveszélyes vagy maró anyagoktól, beleérte a maró gázokat és a gyúlékony vagy robbanásveszélyes port.
• A termek tartalmaz egy olyan eszkocz, amely megakadályozza a fogantyú és a racsniszár kilazulását.
  A termek a biztonság érdekében megfeszített allapotban történő szándékos kioldást igényel.

Biztonsági kovetelmenyek

• A termeknek mentesnek kell lennie a nyomásveszteségtól vagy nyírási pontoktól, mivel ezek használat kózen sérulésveszényt jelenthetnek a kezelő számára.
  Ha a koto anyag megfesztett allapotban van, es a feszt'o hirtelen meglazul, a visszahuzo lket nem haladhatja meg a 150 mm-t.
  A kialakitás megakadályozza a feszültseg akaratlan oldását.
  Az eszkoznek szandekos mveletre van szuksége a feszultség feloldásához az egész mechanizmusában.
• A fogantyúra kifejtett maximális 500 N erőnek a dn 10 lánc legalább 0,25-szörös feszítési kapacitást kell eredményeznie, ami elegendő maradó feszültséget biztosít.
• A szorítószerkezet csavarrúdjanak kézi lazításakor a csavarrúdnak a racsnis csőbe való beakadásanak hossza nem lehet tuli rovid - altalában nem lehet kevesebb, mint 3D (ahol D a belső menet atméróje).

VESZELYES

• A nem megfeleloen rozgitett rakományok vagy rakományrészek veszelyeztethetik a jarmu kozelében levő embereket, háziallatokat és árukat, közvetlen vagy kozvetett biztonsági és egészségügyi kockázatot jelentve.
• Az utakon történőtheonltolódásokból vagy kibocsátásokból eredőkockázatok, beleérte az épuletekkel, másjarmüvekkelészerkezetekkel (pl. alagutak, hidak) való érintkezest.
• A jarmú felborulásának veszélye manóverek során a rakomány mozgása és az egyenetlen súlyeoszlás miatt.
• A Hajok rakományanak felszabaditásával, a jarmúvek kettós parkolásával, valamint a személyzet egészségét ésbiztonságat veszelyeztető kockázatok.
• A vonatokon a rakomány felszabadulásából eredő kockázatok, amelyek hatással vannak a szembejövő vonatokra, a vasúti forgalomra, az allomásokra és a személyzetBiztonságára.
  Veszélyek a jarmúvezetok és az utasok szármára.
• Fékezéskor a rakományok elorecsuszásanak veszelye, ami károsithatja a gezetőfülkét.
• A munkavállalok, a rakományok vagy a rögzítőberendeşések felsővezétékkel való érintkezéséből eredő vesélyek.

KARBANTARTÁS

Ha barmilyen sérulést észlel, fuggessze fel a hasznalatot, és javitásra külde vissza a készüléket a gyartónak. A károsodás jelei a követkežok:

Lanc: A névleges atméró 10%-at megaladó kopás vagy lathó deformació.

• Csatlakozó alkatrészek és feszítőberendezésk: Deformáció, repedések, kopás, korrózió vagy más látható sérului.

Csak az egyertelmü jelölésekkel és címkékkel ellatott termékek használja. Ne lépje tül az 500 N maximális kézi erőt. Kerülje a mechanikus szerszámok (pl. karok, rudak) használatát, kíveve, ha azok a feszítóberendezés szerves résztét képezik.

Tárolás

A terméket huvos, szaraz és jol szellóz beltéri helyiségben tárolja.
- Kerülje a nedvességgel és maró anyagokkal való érintkezest.
