MANUALE UTENTE SBS-HLR-01 STEINBERG

Istruzioni per l'uso

Questo manuale utente è stato tradotto utilizzando la traduzione automatica. Abbiamo fatto agli sforzo per garantire l'accuratezza della traduzione, ma teni presente che le traduzioni automatiche non sono perfette e non intendono sostuire i traduttori umani. La versione ufficiale del Manuale d'uso è in inglese. Eventuali differenze tra la versione tradotta e quella originale in inglese non sono giuridicamente vincolanti. In caso di dubbi sull'accuratezza della traduzione,fare riferimento alla versione inglese, che è il riferimento ufficiale. Versioni in altre lingue sono disponibili su richiesta scrivendo a [e-mail].

Dati tecnici

Descrizione del parametro Valore del	parametro
Nome del prodotto	Tenditore di carico a cricchetto
Modello	SBS-HLR-01
Limite di carico di lavoro [libbre/kg]	9,200 / 4,180
Dimensioni min-max della catena [pollici / mm]	3/8-1/2 / 10-12
Prenondere [cm]	61-80
Dimensioni (larghezza x lunghezza x altezza) (mm)	465x3785x65
Peso [kg]	14,47

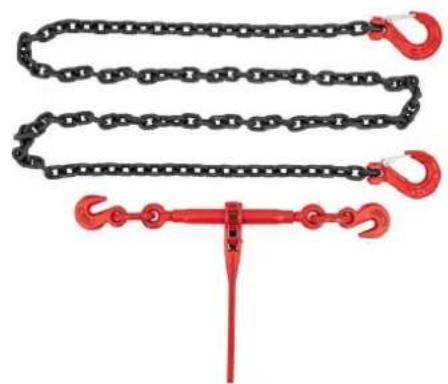

Panorama del prodotto

Questo prodotto viene utilizzato per applicare e Maintainere la tensione su cinghie, catene o cavi portanti, in genere in applicazioni gravose. Funzionetramite un meccanismo a cricchetto che consente di stringere e fissare i carichi, garantendone la stabilità durante il trasporto o il sollevamento. Questo strumento è comunmente utilizzato in settori quali la logistica, l'edilizia e le spedizioni, dove è essenziale un fissaggio sicuro e affidabile del carico.

L'utente è responsable di eventuali danni derivanti da un uso improper del prodotto.

Utilizzo

Procedure operative

NOTA

• Nella scelta del prodotto, tenere in considerazione la capacité di tensionamento richiesta, la modalità di utilizzo e le caratteristiche del carico. Fattori quali dimensioni, forma, peso, ambiente di trasporto e natura del carico incidono sulla scelta.

Assicurarsi che il prodotto selezionato abbia resistenza e lunghezza adeguate per l'applicazione. Pianificare l'installazione e la rimozione prima del trasporto, rimuovere l'attrezzatura di sollevamento prima di fissare i carichi e contare i lucchetti di fissaggio.

Non utilizzare contemporamente dispositivi di anticoraggio diversi (ad esempio, cinghie di anticoraggio a cricchetto, cinghie di anticoraggio in fibra sintetica) a causa del diverso comportamento del carico. Tutti i componenti devono essere compatibili con il prodotto.

• Garantire la stabilità del carico indipendentemente dal disposito di serraggio del carico a cricchetto. Evitare cadute involontarie del carico utilizzato attrezzature di sollevamento per stabilizzato il carico prima di rilasciare il tenditore.

Rilasciare il prodotto prima di tentare di scaricarlo.

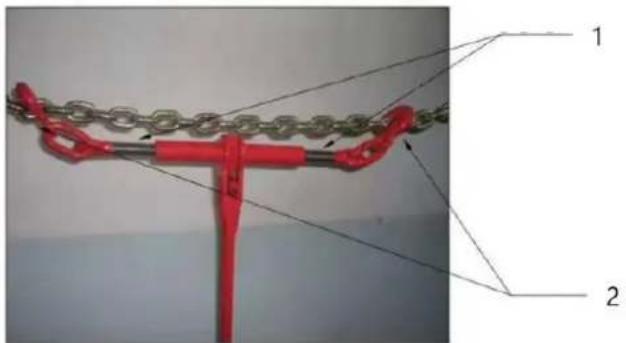

1. Svitare le spine su entrambi i lati.

2. Fissare entrambi i ganci alla catena.

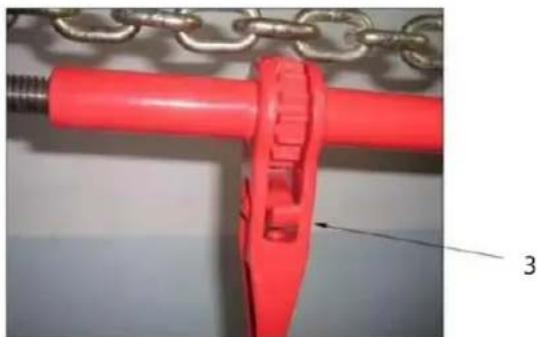

1. Tirare il nottolino nella posizione corrispondente.

1. Girare la manovella per far ruotare I'asta spinosa nel cilindro a cricchetto e tendere la catena.

Ambiente di lavoro

• La temperatura dell'ambiente di lavoro deve essere compresa tra -20^ e +40^ , con un'umidità relativa dell'aria non superiore all'85%. L'ambiente deve essere privo di sostanze infiammabili, esplosive o corrosive, compresi gas corrosivi e polveri infiammabili o esplosive.
• Il prodotto è dotato di un dispositivo che impedisce l'allentamento della maniglia e del cricchetto. Per garantire la sicurezza, il prodotto richiede il rilascio intenzionale in stato di tensione.

Requisiti di sicurezza

Il prodotto non deve presentare perdite di pressione o punti di taglio, poiché potrebbero rappresentare un rischio di lesioni per l'operaore durante l'uso.
- Quando il legante è serrato e il tenditore si allenta improvvisamente, laCorsa di ritorno non deve superare i 150 mm.
- Il design impedisce il rilascio involontario della tensione.
Il dispositivo richiede un'azione intenzionale per rilasciare la tensione in tutto il suo meccanismo.
Applicando una forza massima di 500 N alla maniglia, la catena dn 10 dovrebbe raggiungere almeno 0,25 volte la sua capacité, garantendo una sollecitatione residua sufficiente.
- Quando si allenta manually la barra fileettata del dispositivo di serraggio, la lunghezza di innesto della barra fileettata nel cilindro del cricchetto non deve essere troppo corta, in genere non inferiore a 3D (dove D è il diametro interno della filettatura).

PERICOLO

• Carichi o parti di carico fissati in modo non corretto possono mettere in pericolò persone, animali domestici e merci nelle vicinanze del veicolo, creando rischi diretti o indiretti per la sicurezza e la salute.
  Rischi derivanti dallo spostamento o dal rilascio di carichi sulle strade, incluso il contatto con edifici, altri veicoli e strutture (ad esempio tunnel, ponti).
  Rischio di ribaltamento del veicolo durante le manovre dovuto allo spostamento del carico e alla distribuzione non uniforme del peso.
  Rischi connessi allo sbarco del carico sulle navi, al parcheggio in doppia fila dei veicoli e ai pericoli per la salute e la sicurezza del personale.
  Rischi derivanti dal rilascio del carico sui treni, che incidono sui treni in arrivio, sul traffico ferroviario, sulle stazioni e sulla sicurezza del personale.
  Pericoli per conducenti e passeggeri.
• Pericolo di scivolamento in avanti dei carichi durante la frenata, con seguente danneggiamento della cabina.
• Pericoli derivanti dal contatto con linee elettriche aeree che coinvolgono lavoratori, carichi o attrezzature di anticoraggio.

MANUTENZIONE

Se si rilevano danni, sospendere l'uso e restituire l'apparecchiatura al produttore per la riparazione. I segni di danno includono:

• Catena: crepe superficiali, allungamento superiore al 3% , usura superiore al 10% del diametro nominale o deformazione visible.

• Parti di collegamento e dispositivi di tensione: deformazioni, crepe, usura, corrosione o altri danni visibili.

Utilizzare solo prodotti con etichette e marcature chiare. Non superare la forza massima della mano di 500 N. Evitare di utilizzato utensili meccanici (ad esempio leve, barre) a meno che non siano parte integrante del disposativo di tensionamento.

Conservazione

• Conservare il prodotto in un luogo interno fresco, asciutto e ben ventilato.
  Evitare il contatto con umidità e sostanze corrosive.
