Produkttype	Kjettingstrammer med klakksystem
Merke	Steinberg
Modell	SBS-HLR-01
Nyttelastgrense	9 200 lb / 4 180 kg
Kompatibel kjedestørrelse	3/8 til 1/2 tomme (10-12 mm)
Strammeslag (Ta opp)	61-80 cm
Dimensjoner (L x B x H)	3785 x 465 x 65 mm
Vekt	14.47 kg
Driftstemperatur	-20 °C til +40 °C
Maksimal relativ fuktighet	85 %
Maksimal håndkraft	500 N
Hovedmateriale	Varmebehandlet stål
Tiltenkt bruk	Sikring av tunge laster i transport og bygg
Strammemekanisme	Klakk med roterbart håndtak
Sikkerhetsanordning	Anti-utløsning, tilsiktet frigjøring kreves
Vedlikehold	Regelmessig inspeksjon av kjeder og koblinger, returner til produsent ved skade
Oppbevaring	Innendørs, kjølig, tørt og godt ventilert, beskyttet mot etsende stoffer
Reparerbarhet	Returner til produsent for reparasjon
Kompatibilitet	Skal ikke kombineres med andre typer festeanordninger

Ofte stilte spørsmål - SBS-HLR-01 STEINBERG

Hvordan bruker jeg kjettingstrammeren SBS-HLR-01?

For å bruke strammeren, start med å skru ut pinnene på begge sider, deretter fest de to krokene til kjettingen. Trekk klakken til riktig posisjon og drei håndtaket for å stramme kjettingen. Forsikre deg om at lasten er stabil før du løsner strammeren.

Hva er maksimal lastekapasitet?

Nyttelastgrensen er 9 200 lb / 4 180 kg. Overskrid aldri denne kapasiteten.

Hvilke sikkerhetstiltak bør tas?

Ved bruk, unngå utilsiktet lastfall ved å stabilisere lasten med løfteutstyr før du løsner strammeren. Ikke bruk med andre typer festeanordninger. Forsikre deg om at produktet er uten skader.

Hvordan vedlikeholder jeg enheten?

Inspiser kjettingen regelmessig for sprekker, forlengelse over 3 % eller slitasje. Kontroller koblingsdeler og strammeanordningen for deformasjon eller korrosjon. Ved skade, stopp bruken og returner til produsenten.

I hvilket miljø kan jeg bruke dette produktet?

Arbeidstemperaturen må være mellom -20 °C og +40 °C med relativ fuktighet ikke over 85 %. Miljøet må være fritt for etsende gasser og brennbar støv.

Hva gjør jeg ved skade på kjettingen?

Hvis kjettingen har sprekker, forlengelse over 3 % eller slitasje over 10 % av nominell diameter, stopp umiddelbart bruken og returner utstyret til produsenten for reparasjon.

Kan jeg bruke mekaniske verktøy for å stramme?

Ikke bruk mekaniske verktøy (spaker, stenger) for å tvinge strammingen, med mindre de er en integrert del av enheten. Maksimal håndkraft er 500 N.

Hvordan oppbevarer jeg strammeren?

Oppbevar produktet på et innendørs, kjølig, tørt og godt ventilert sted, beskyttet mot fuktighet og etsende stoffer.

Hva er maksimal håndkraft som skal påføres?

Maksimal håndkraft som skal påføres håndtaket er 500 N (omtrent 50 kg-kraft). Ikke overskrid denne verdien.

Kan jeg kombinere denne strammeren med andre festeanordninger?

Nei, det er forbudt å bruke forskjellige festeanordninger (klakk, stropper) sammen på grunn av ulik lastoppførsel. Alle komponenter må være kompatible.

BRUKSANVISNING SBS-HLR-01 STEINBERG

Denne brukerhandboken er oversatt ved hjelp av maskinoversettelse. Vi har gjort vart ytterste for a sikre at oversettelsen er noyaktig, men vaer oppmerksom pa at automatiserte oversettelser ilke er perfekte og ikke er ment a erstattte menseskelige oversettere. Den offisielle versjonen av brukerhandboken er pa engelsk. Eventuelle forskjeller mellom den oversatte versjonen og den originale engelske versjonen er/DDke juridisk bindende. Hvis du har sporsmal om noyaktigheten av oversettelsen, vennligst se den engelske versjonen, som er den offisielle referansen. Flere sprakversjoner er tilgengelig pa foresporsel via [e-mail].

Tekniske data

Beskrivelse av parameter	Parameterverdi
Produktnavn	Skrallelaststrammer
Modell	SBS-HLR-01
Arbeidsbelastningsgrense [lbs / kg]	9,200 / 4,180
Min-Max kjedestørrelse [in. / mm]	3/8-1/2 / 10-12
Ta opp [cm]	61-80
Dimensjoner (Bredde x Lengde x Høyde) (mm)	465 x 3785 x 65
Vekt [kg]	14,47

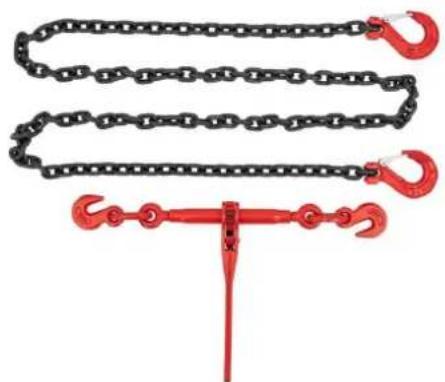

Produktoversikt

Dette Produktet brukes til ä paføre og opprettholde strekk på bærende stropper, kjeder eller kabler, vanligvis i tunge applikasjoner. Den fungerer ved ä bruke en skrallelekanisme forå stramme og sikre laster, slick at de forbhir stabile under transport eller løfting. Dette verktøyet brukes oft i bransjer som logistikk, konstruksjon og frakt, hvor sikker og pålitetig lastsikring er avgjørende.

Brukeren er ansvarlig for enhver skade som følge av utilsiktet bruk avprodukter.

Bruk

Driftsprosedyre

NOTE

Nár du velger produktet, má du vurdere námdevidig spennkapasitet, bruksmodus og belastningsegenskaper. Faktorer som størrelse, form, vekt, transportmiljø og belastningsnatur pávirker valget.
- Sørg for at det valgte produit har tilstrekkelig styrke og lengde for applikasjonen. Planlegg installasjon og fjerning for transport, fjern lofteutstyr for sikring av last, og tell strekklåsene.

Forskjellige surringsanordninger (f.eks. skrallelastbinder, syntetiske surringsstropper) bør ikke brukes sammen på grunn av varierende belastningsadferd. Alle componenter má/Yare kompatible medprodukter.

Sorg for laststabilitet uavhengig av skrallelastbinderen. Unnga utilsiktet lastfall ved a bruke lofteutstyr for a stabilisere lasten for du slipper strammeren.

Slipp Produktet f#r du prover a losse det.

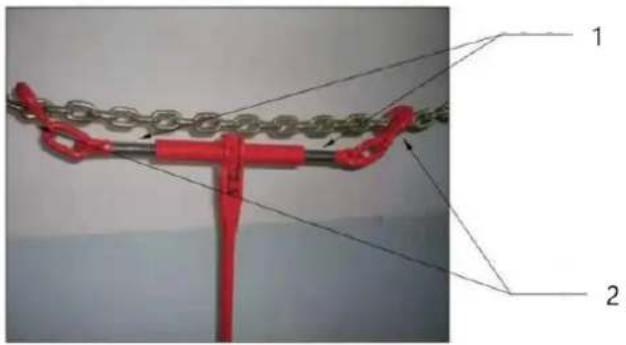

1. Skru av ryggradene pa begge sider.

2. Fest begge krokene til kjected.

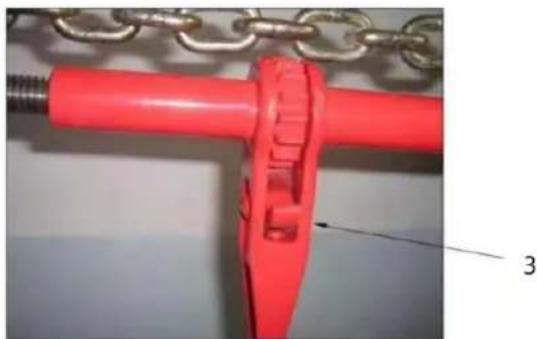

1. Trekk haken til tilsvarende posisjon.

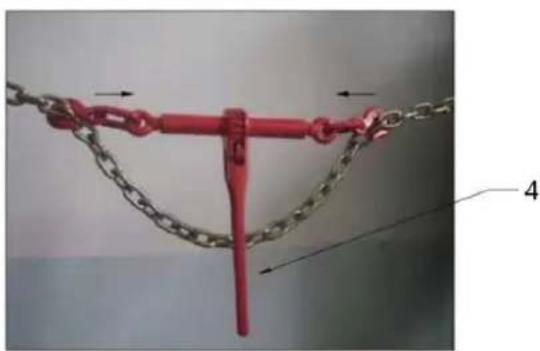

1. Vri handtaket for a vri den piggete stangen inn i skrallesylinderen og stram kjetet.

Arbeidsmiljo

Arbeidsmiljøtemperaturen bør variere fra -20°C til +40°C, med en relativ luftfuktigkeit på ikke mer enn 85%. Miljøet skal��e fritt for brenbare, eksplosie eller etsende stoffer, inkludert etsende gasser og brenbart eller eksplosivt støv.

Produkt inkluderer en entet for a forhindre at handaket og skrallepalen Iosner.

Produkt krever forsettling frigjöring i strukket tilstand for Å sikre sikkerhet.

Sikkerhetskrav

• Produktet mä vare fritt for trykktap eller skjærpunkter, da disse kan utgåre en risiko for skade på operatoren under bruk.
  När binderen er i strammet tilstand og strammeren plutselig Iøsner, pårekylslaget ikke overstige 150 mm.
• Designet forhindrerutilsiktet frigjoring av spunning.
• Enheten krever en forsettlig handling for à frigjore speening gjennom hele mekanismen.
  Paforing av en maksimal kraft pa 500N pahandaket bocrresultere i at dn 10-kjeden oppnarnst 0,25 ganger sin strammekapasitet, og sikrer tilstrekkelig restspenning.
  När du manuelt Iosner strammeanordningens skruestang, ma ingrepslengden til skruestangen i skrallerøret ikke vare for kort - vanligvis ikke mindre enn 3D (der D er den indre gjengediameteren).

FARE

• Feilsikret last aller lastdeler kan sette mensesker, kjaeledyr og varer i kjoretyets naerhet i fare, og utgjore direkte aller indirekte sikkerhets- og helserisiko.
  Risikoer fra lastskift eller utslipp på veier, inkludert kontakt med bygninger, andre kjøretøy og strukturer (f.eks. tunneler, broer).
• Fare for at kjøretøyet velter under manøvrer på grunn av lastbevegelse og ujevn vektfordsling.
• Risikoer knyttet til frigjøring av last på skip, dobbel parkering av kjøretøy og helse- og sikkerhetsfarer for personalet.
  Risikoer fra frigjöring av last på tog, som pāvirker møtende tog, jernbanetrafikk, stasjoner og personell sikkerhet.
• Farer for sjafør og passasjerer.
• Fare for at last glir fremover under bremsing og skader førerhuset.
• Farer ved kontakt med overliggende kraftledninger som involverer arbeidere, last ell er surringsutstyr.

Vedlikehold

Hvis det oppdages skader, avbryt braken og returner utstyret til produsenten for reparasjon. Tegn på skade inkluderer:

• Kjede: Overflatesprekker, forlengelse over 3% , slitasje over 10% av nominell diameter, eller synlig deformasjon.
  Koble til deler og strekkenheter: Deformasjon, sprekker, slitasje, korrosjon aller annen synlig skade.

Bruk kun Produktene med tydelige merker og etiketter. Ikke overskrid den maksimale handkraften på 500N. Unngå Å bruke mekaniske verktøy (f.eks. spaker, stenger) med mindre de er en integrett del av strammeanordningen.

Lagring

Oppbevar Produktet på et kjølig, tør og godt ventiliert innendørs område.
- Unngä kontakt med fuktighet og etsende stoffer.
