GEBRUIKSAANWIJZING Clementine 8480BT PNI

1. Gebruik het product niet bij zeer hoge of zeer lage temperaturen.
2. Steek geen metalen voorwerpen (schroeven of munten) in het apparaat om kortsluiting te voorkomen.
3. Het apparaat kan MP3-bestanden afspelen. Probeer geen foto- of videobestanden af te spelen. Het type bestand dat wordt afgespeeld, wordt weergegeven op het scherm van het apparaat.

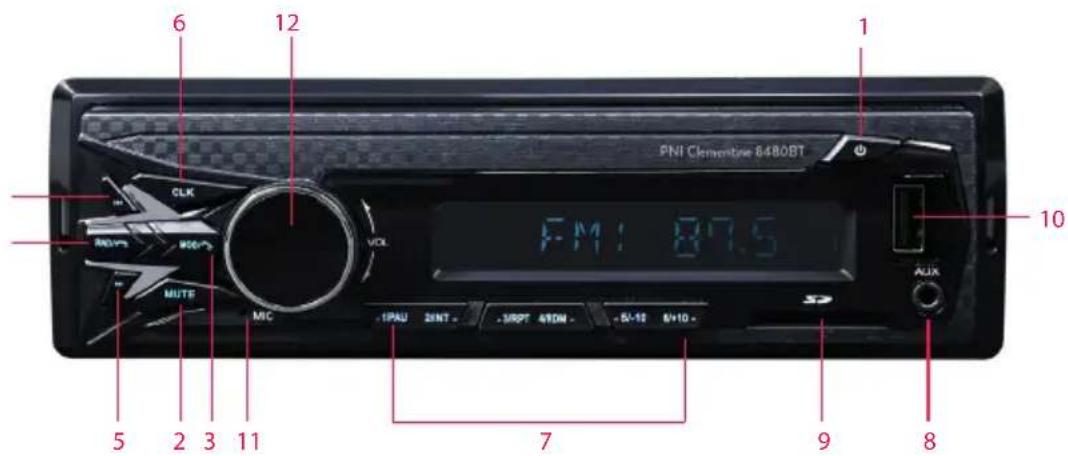

BESCHRIJVING VOORPANEEL:

6 12 1 PNI Clemenske 8480BT CLK MUTE MIC FM: 87.5 10 AUX 5 2 3 11 7 9 8

1. Aan/uit-knop
2. Mute-knop
3. Selectieknop afspeelbron (radio, AUX, Bluetooth) / oproep weigeren reject
4. Scroll heen en weer nummer / radiofrequentie zoeken
5. Display en tijdinstelling
6. Voorkeuzezenders
7. Hulpingang
8. SD-kaartsleuf
9. USB-slot
10. Microfoon
11. Multifunctionele knop: geluidsinstellingen, AF in-/uitschakelen (Auto Frequency))

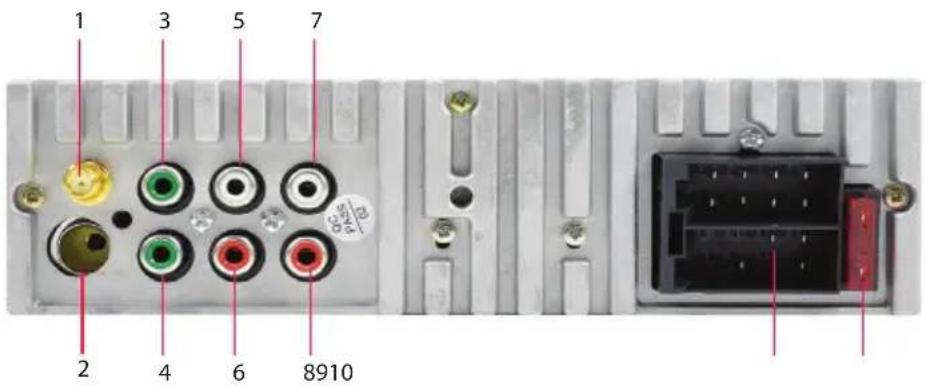

AANSLUITINGEN OP HET ACHTERPANEEL:

1 3 5 7 2 4 6 8910

1. DAB-antenne
2. FM-antenne
3. Subwoofer 1
4. Subwoofer 2
5. Luidspreker linksvoor
6. Luidspreker rechtsvoor
7. Luidspreker linksachter
8. Luidspreker rechtsachter
9. ISO-connector
10. Lont

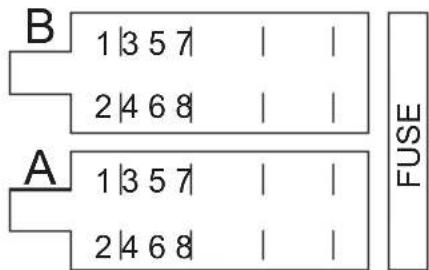

ISO connector:

B 1|3 5 7 | | 2|4 6 8 | | A 1|3 5 7 | | 2|4 6 8 | | FUSE

A: B:
1- 1- Luidspreker rechtsachter +
2- 2- Luidspreker rechtsachter -
3- 3- Luidspreker rechtsvoor +
4- Accu + 4- Luidspreker rechtsvoor -
5- Antenne aansluiting 5- Luidspreker linksvoor +
6- 6- Luidspreker linksvoor -
7- Contact + 7- Luidspreker linksachter +
8- Grond (GND) 8- Luidspreker linksachter -

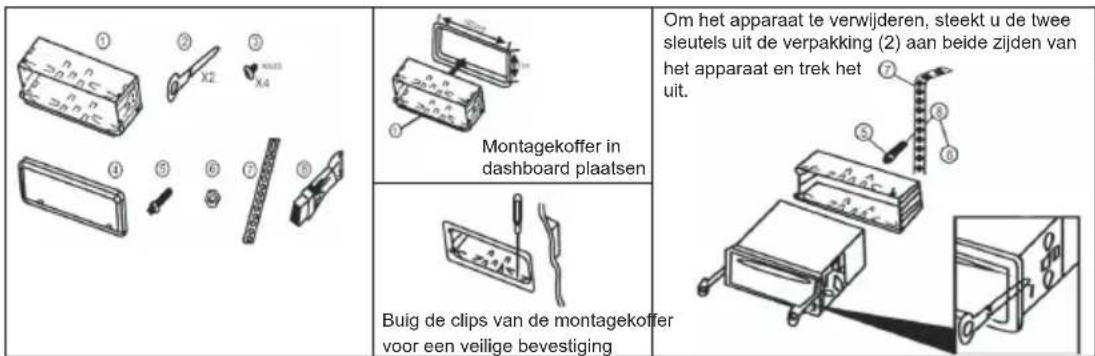

INSTALLATION INSTRUCTIONS

① ② ③ X2 X4 ④ ⑤ ⑥ ⑦ ⑧ Montagekoffer in dashboard plaatsen ⑨ Buig de clips van de montagekoffer voor een veilige bevestiging Om het apparaat te verwijderen, steekt u de twee sleutels uit de verpakking (2) aan beide zijden van het apparaat en trek het uit.

1. Plaats de montagekoffer in het dashboard.

NL

1. Buig de clips voor een betere pasvorm.
2. Om de speler te verwijderen, steekt u de twee meegeleverde sleutels aan beide zijden van de montagekoffer en trekt u de speler eruit.

DAB ANTENNE INSTALLATIE

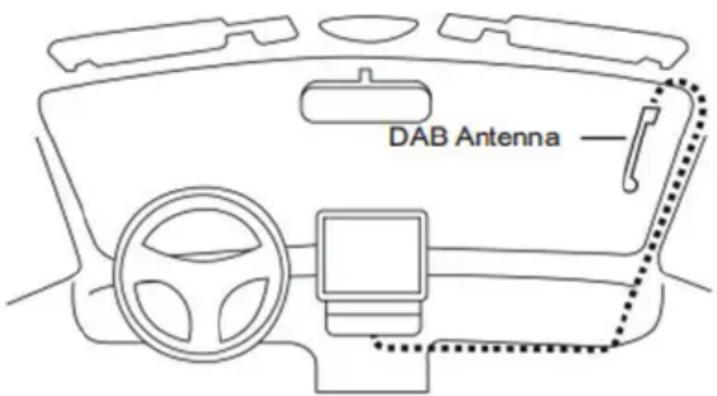

• De meegeleverde DAB-antenne moet in verticale positie op de voorruit worden bevestigd (zie onderstaande afbeelding).
• Reinig het oppervlak waar u de antenne gaat bevestigen.
• Verwijder voorzichtig de beschermfolie van het kleefoppervlak van de antenne en plaats de antenne op de gewenste plaats. De antenne moet zo worden geplaatst dat deze in contact komt met het metalen deel van de auto (het is niet nodig om de lak op het contactpunt te verwijderen).
• Trek de antennekabel (3 meter lang) door de auto tot je bij de speler bent. Schroef de gouden antenneconnector in de speciale connector aan de achterkant van de speler.
• De dunnere antennekabel moet worden aangesloten op een 12V-voeding.

• Installeer de antenne niet op een plaats waar deze het zicht van de bestuurder zou kunnen belemmeren.
• Trek de kabel niet door het gebied van de airbag of door plaatsen die het veilig rijden van het voertuig kunnen belemmeren.
• De heliomatische voorruit vermindert de prestaties van de antenne.

DAB-RADIO

1. Druk op de MODE-toets om de DAB-bron te selecteren
2. Houd de BAND-toets ingedrukt om automatisch de huidige radiostations te scannen.
3. Druk kort op de BAND-toets om informatie weer te geven over de radiozender waarnaar wordt geluisterd.
4. 6 radiostations worden automatisch opgeslagen. Druk op de cijfertoetsen op het voorpaneel van de speler om de radiozender die overeenkomt met dat

geheugen te selecteren en ernaar te luisteren.

De PNI 8480BT is uitgerust met Bluetooth waarmee u oproepen kunt beantwoorden vanaf uw telefoon of audiobestanden kunt afspelen via het audiosysteem van de auto.

Zet het apparaat aan

Druk op de MODE-toets op de afstandsbediening of op het voorpaneel. Selecteer BT (Bluetooth).

Zoek met uw telefoon naar beschikbare Bluetooth-apparaten. Selecteer "PNI 8480BT" en verbind deze met uw telefoon. Eenmaal verbonden, knippert het BT-pictogram op het scherm niet meer. BT ON verschijnt op het scherm.

Selecteer de muziek die u wilt beluisteren op de mp3-speler vanaf uw telefoon.

Bellen en bellen:

Druk op de "BAND"-knop om een oproep te beantwoorden of op de "MODE"-knop om deze te beeindigen of te weigeren.

Druk op de "MODE"-knop om het gesprek alleen naar de telefoon door te schakelen.

BESCHRIJVING VAN DE AFSTANDSBEDIENINGSKNOP:

	1. Lang indrukken = starten /hou op Kort indrukken = selecteren bron afspelen	10. Radio zoeken en geheugen
	2. Dempen 11. EQ
	3. Bandselectie 12. Digitale sleutel
	4. Laatste nummer	13. Herhaal het huidige nummer
	5. Volgende nummer 14. Speel intro
	6. Klok	15. Sla de volgende 10 nummers over
	7. Volume -	16. De vorige 10 nummers overslaan
	8. Volume +	17. Speel / pauzeer het nummer
	9. Multifunctionele selectietoets	18. Willekeurige nummers worden afgespeeld

PROBLEEMOPLOSSEN:

1. Het apparaat start niet
2. controleer de ISO-verbinding - stroomkabels
3. De aan/uit-knop werkt niet
4. druk op de Reset-knop op het voorpaneel; als het nog steeds niet werkt, haal dan de stekker uit het stopcontact
   en sluit hem na een tijdje weer aan
5. Geen geluid of alleen ruis uit de luidsprekers
6. controleer de ISO-verbinding, luidsprekerkabels of geluidsinstellingen
7. Geluid van lage kwaliteit
8. controleer de ISO-verbinding, luidsprekerkabels
9. Slechte radio-ontvangst
10. controleer de aansluiting van de radioantenne

Gevoeligheid <= 20 dB

Stereo scheiding >= 25 dB

Signaal - ruis verhouding >= 60 dB

Compatibele bestanden MP3

Vervorming <= 0.3%

Geheugen

18 FM-radiostation/6 DAB-radiostation

Maximaal audiovermogen 4x45W

ISO-connector Ja

Bluetooth Ja

Subwoofer-uitgang Ja, 2

Dimensies 188x122x50 mm

Stroomvoorziening 12V / 24V

Stand-by verbruik max. 10A

Werktemperatuur -26°C\~+60°C

WAARSCHUWINGEN:

Het installeren van deze speler in een auto moet worden gedaan door gekwalificeerd personeel na controle van het type stroom- en audioconnectoren op de auto.

Sommige auto's zijn uitgerust met verschillende sockets die zijn geconfigureerd volgens ISO-normen (verschillende schroefdraadpositionering).

Als het voertuig niet is uitgerust met internationale standaard ISO-connectoren, moeten de nodige wijzigingen worden aangebracht door gekwalificeerd personeel voordat de speler wordt gemonteerd.

Download de E Way link-applicatie uit de Google Play Store of scan de onderstaande QR-code :

Met de E Way link-applicatie kunt u uw speler op afstand bedienen.

Activeer de Bluetooth-functie op uw telefoon en op de speler en koppel de twee apparaten.

U kunt de belangrijkste functies op afstand bedienen: volume, modus, band, vooruit, achteruit, afspelen / pauzeren enzovoort.
