HASZNÁLATI ÚTMUTATÓ Clementine 8480BT PNI

HU Használati utasítás 34

1. Ne használja a terméket nagyon magas vagy nagyon alacsony hőmérsékleten.
2. Ne tegyen fémtárgyakat (csavarokat vagy érméket) a készülék belsejében a rövidzárlat elkerülése érdekében.
3. Az egység MP3 / WMA fájlokat tud lejátszani. Ne próbálja meg lejátszani a fényképeket vagy a videofájlokat. A lejátszási fájl típusa megjelenik az egység képernyőjén.

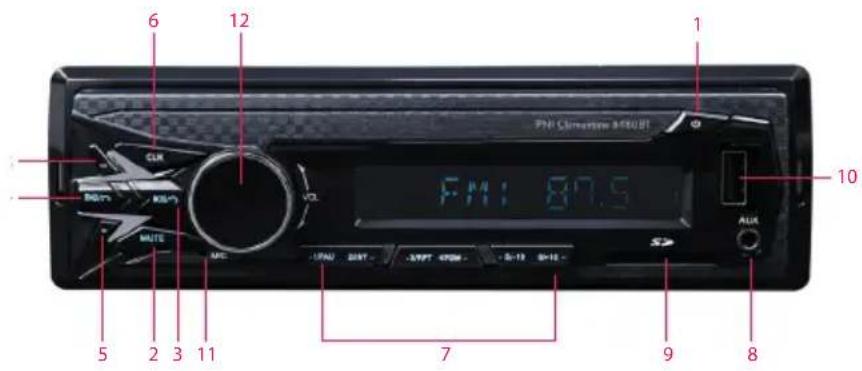

ELÓLAP LEÍRÁSA:

6 12 1 PNI Cimantine M45021 CLK RPM KBS VOL F: 11: 87.5 MUX MUTE UIC - UACU OUT - AVPT OFF - 0-13 0-12 - 5 2 3 11 7 9 8

1. Be / ki gomb
2. Némítás gomb
3. Lejátszási forrásválasztó gomb (rádió, AUX, Bluetooth) / elutasítja a hívást
4. Görgessen oda-vissza a dal / rádiófrekvencia kereséshez
5. A kijelző és az idő beállítása
6. Elöre beállított rádióállomások
7. Kiegészítő bemenet
8. SD-kártya nyílás
9. USB-nyílás
10. Mikrofon
11. Többfunkciós gomb: hangbeállítások, az AF (automatikus frekvencia) engedélyezése / letiltása

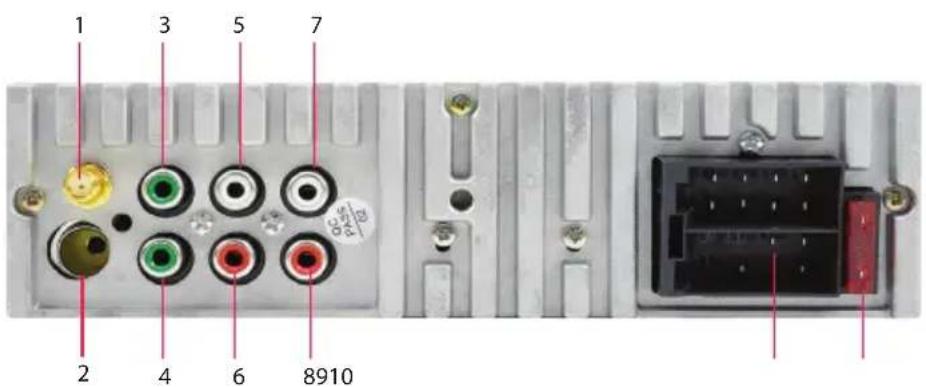

A HÁTSÓ PANEL CSATLAKOZÁSAI:

1 3 5 7 2 4 6 8910

1. DAB antenna
2. FM antenna
3. 1. mélysugárzó
4. 1. mélysugárzó
5. Bal első hangszóró
6. Jobb első hangszóró
7. Bal hátsó hangszóró
8. Jobb hátsó hangszóró
9. ISO csatlakozó
10. Biztosíték

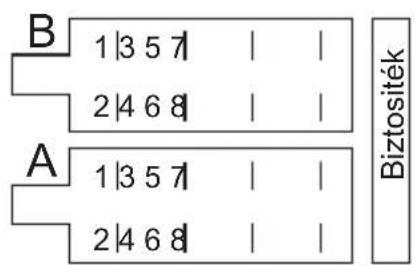

ISO csatlakozó:

B 1|3 5 7 | | 2|4 6 8 | | A 1|3 5 7 | | 2|4 6 8 | | Biztosíték

A:

1- Jobb hàtsó hangszóró +

2- 2-Jobb hátsó hangszóró -

3- 3-Jobb első hangszóró +

4- Akkumulátor + 4- Jobb első hangszóró -

5- Antenna tápellátás 5- Bal első hangszóró +

6- 6- Bal első hangszóró -

7- Kapcsolat + 7- Bal hátsó hangszóró +

8- Földelés (GND) 8- Bal hátsó hangszóró -

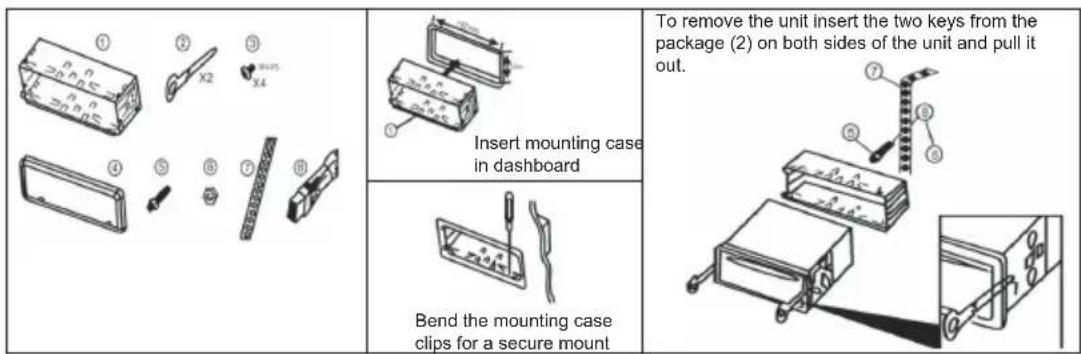

TELEPÍTÉSI UTASÍTÁSOK

1. Helyezze be a fedélzeti szerelvényházat.
2. Hajlítsa meg a kapcsokat a házban, hogy biztonságosabb illeszkedést hajtson végre.
3. A meghajtóegység eltávolításához helyezze be a csomagolás mindkét oldalára a eltávolító gombokat (2), majd húzza ki a meghajtót.

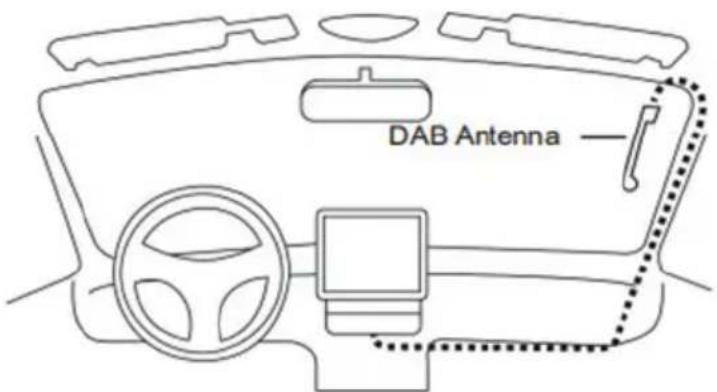

DAB ANTENNA TELEPÍTÉSE

• A csomagban található DAB antennát függőleges helyzetben kell rögzíteni a szélvédőre (lásd az alábbi képet).
• Tisztítsa meg azt a felületet, ahol rögzíteni kívánja az antennát.
• Óvatosan távolítsa el a védőfóliát az antenna tapadó felületéről és helyezze az

antennát a kívánt helyre. Az antennát úgy kell elhelyezni, hogy érintkezésbe kerüljön az autó fémrészével (a festéket nem kell eltávolítani az érintkezési ponton).

- Húzza az antenna kábelt (3 méter hosszú) az autóban, amíg el nem éri a lejátszót. Csavarozza az arany antennacsatlakozót a lejátszó hátulján található külön csatlakozóba.

- A vékonyabb antenna kábelt 12 V-os tápegységhez kell csatlakoztatni.

- Ne telepítse az antennát olyan helyre, ahol az akadályozhatja a vezető látását.

- Ne húzza a kábelt a légzsák területén vagy olyan helyeken, amelyek akadályozhatják a jármű biztonságos vezetését.

- A heliomatikus szélvédő csökkenti az antenna teljesítményét.

DAB RADIO

1. A DAB forrás kiválasztásához nyomja meg a MODE gombot

2. Tartsa lenyomva a BAND gombot a jelenlegi rádióállomások automatikus kereséséhez.

3. Röviden nyomja meg a BAND gombot a hallgatott rádióállomás információinak megielenítéséhez.

4. 6 rádióállomás automatikusan elmentésre kerül. A lejátszó előlapján lévő számgombokkal válassza ki és hallgassa meg az adott memóriához tartozó rádióállomást.

5. Hosszan nyomja meg a számgombok egyikét, hogy a hallgatott rádióállomást ebben a helyzetben mentse.

6. Az előző vagy a következő rádióállomásra lépéshez nyomja meg a nyílgombokat.

BLUETOOTH:

A PNI 8480BT Bluetooth-kapcsolattal rendelkezik, amely lehetővé teszi, hogy telefonján keresztül fogadja a hívásokat, vagy audió fájlokat játsszon a jármű

hangrendszerén keresztül.

Kapcsolja be a készüléket. Nyomja meg a MODE gombot a távirányítón vagy az előlapon. Válassza a BT (Bluetooth) lehetőséget.

Keressen Bluetooth-eszközöket a telefonján. Válassza az "PNI 8480BT" lehetőséget, hogy a telefonhoz csatlakoztassa a készüléket. A csatlakoztatás után a képernyőn megjelenő BT ikon többé nem villog. A képernyőn megjelenik a BT ON felirat.

Válassza ki a zenét, amelyet hallgatni szeretne az MP3-lejátszóról a telefonról.

Telefonhívás fogadása és kezdeményezése:

Nyomja meg a “BAND” gombot a hívás fogadásához, vagy a “MODE” gomb megnyomásával vagy elutasításával.

Nyomja meg a "MODE" gombot, ha a hívást csak a telefonra továbbítja.

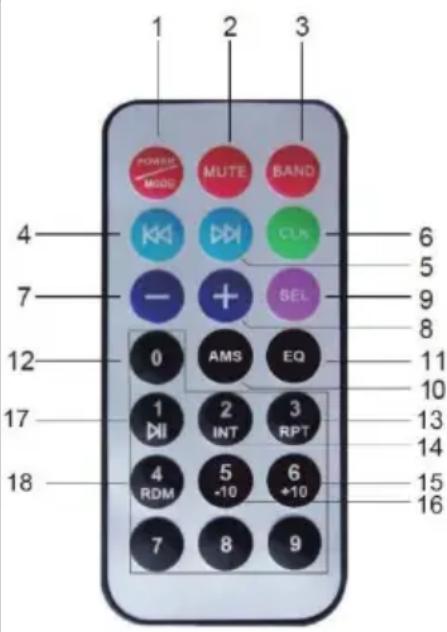

A TÁVIRÁNYÍTÓ GOMBJAINAK LEÍRÁSA:

	1. Hosszú megnyomás= start / megállRövid megnyomás= kiválasztás forráslejátszás	10. Rádióállomások automatikus keresése és memorizálása
	2. Némítsa el a hangot 11. EQ - Equalizer
	3. Válassza ki arádióállomás csoportot	12. Számgombok
	4. Az előző dal	13. Ismételje meg az aktuális sávot
	5. A következő dal 14. Play Intro
	6. Az óra megjelenítése	15. Vigye át az alábbiakat 10 dal
	7. Hangerő -	16. Menj át az előzőekre 10 dal
	8. Hangerő +	17. Dallam lejátszása / szüneteltetése
	9. Többfunkciós választógomb	18. Véletlenszerű lejátszás

KARBANTARTÁS ÉS ESETLEGES HIBÁK:

1. Az egység nem indul el
2. Ellenőrizze az ISO csatlakozást - tápkábeleket
3. A be / ki gomb nem működik
4. Nyomja meg a készülék reset gombját; ha a hiba továbbra is fennáll, távolítsa el a tápfeszültséget, és csatlakoztassa újra
5. Nincs hang, vagy nincs hang
6. Ellenőrizze az ISO csatlakozást, a hangsugárzó kábeleket vagy a hangbeállításokat a készüléken
7. Nagyon rossz minőségű hang
8. Ellenőrizze az ISO csatlakozót vagy a hangsugárzó kábeleket
9. Gyenge rádióvevő
10. Ellenőrizze a rádióantenna csatlakoztatását

MÜSZAKI ADATOK:

Radio FM/DAB Igen

Frekvencia FM 87.5-108.0 MHZ

DAB 174.928 - 239.200 MHZ

Érzékenység <= 20 dB

Sztereó elválasztás >= 25 dB

Jel-zaj arány >= 60 dB

Kompatibilis fájlok MP3

Torzítás <= 0.3%

memória 18 FM rádió / 6 DAB rádió

Maximális hangteljesítmény 4x45W

ISO csatlakozó Igen

Bluetooth Igen

Mélysugárzó kimenet Igen, 2

Méretek 188x122x50 mm

Tápegység 12V / 24V

Készenléti fogyasztás max. 10A

Üzemhömér séklet -26°C\~+60°C

IGYELMEZTETÉSEK:

Ezt a lejátszót autóra kell felszerelni szakképzett személyzet (szerelő / villanyszerelő), miután ellenőrizte az autóban található teljesítmény / audio csatlakozók típusát.

Egyes autók különféle aljzatokkal vannak felszerelve, amelyek az ISO szabványtól eltérően konfiguráltak (különböző menetes pozicionálás az aljzatokban).

Ha a jármű nem rendelkezik nemzetközi szabványos ISO csatlakozókkal, a szükséges felszerelést módosítani kell a szakképzett személyi csatlakozókra / csatlakozókra, mielőtt felszerelné a lejátszót.

E Way link APP

Töltse le az E Way link alkalmazást a Google Play Áruházból, vagy olvassa be az alábbi QR-kódot:

Az E Way link alkalmazás segítségével távolról vezérelheti a lejátszót.

Aktiválja a telefon és a lejátszó Bluetooth funkcióját, és párosítsa a két eszközt.

Távolról vezérelheti a fő funkciókat: hangerő, mód, sáv, előre, hátra, lejátszás / szünet és így tovább.

AVVERTENZE:

Egyszerűsített EU Megfelelési Közlemény

SC ONLINESHOP SRL kijelenti azt, hogy a MP3-as Autórádió PNI Clementine 8480BT megfelel az EMC 2014/30/EU, RED 2014/53/UE es ROHS 2011/65/EU irányelvnek. Az EU-megfelelőségi nyilatkozat teljes szövege a következő internetes címen érhető el: https://www.mypni.eu/products/7321/download/certifications
