РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Clementine 8480BT PNI

BG Упътване за употреба 9

1. Не използвайте продукта при много високи или много ниски температурни условия.

2. Не поставяйте метални предмети (винтове или монети) вътре в устройството, за да избегнете късо съединение.

3. Устройството може да възпроизвежда МРЗ файлове. Не се опитвайте да възпроизвеждате снимки или видео файлове. Видът на възпроизвеждания файл ще се покаже на екрана на устройството.

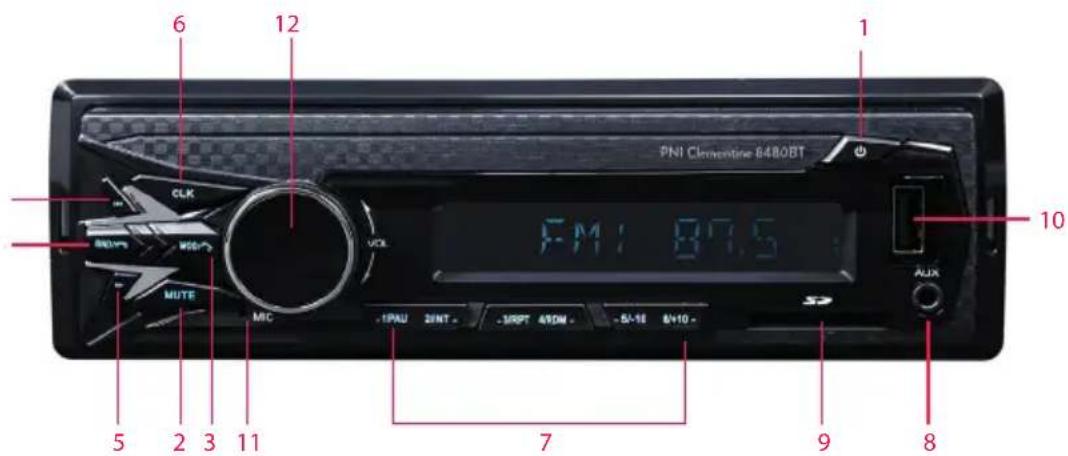

ОПИСАНИЕ НА ПРЕДНИЯ ПАНЕЛ:

PNI Clemontine 8480BT 1 2 6 12 1 CLK MUTE MIC F M I : 87.5 -1/PAU 2/INT - 3/APT 4/ROM - 5/-16 6/+10 - AUX 5 2 3 11 7 9 8

1. Бутон за включване / изключване

2. Бутон за заглушаване

3. Бутон за избор на източник на възпроизвеждане (радио, AUX, Bluetooth) / отхвърляне на повикване

4. Превъртете напред и назад за търсене на песен / радио честота

5. Настройка на дисплея и времето

6. Предварително настроени радиостанции

7. Спомагателен вход

8. Слот за SD карта

9. USB слот

10. Микрофон

11. Мултифункционален бутон: настройки на звука, активиране / деактивиране на AF (автоматична честота)

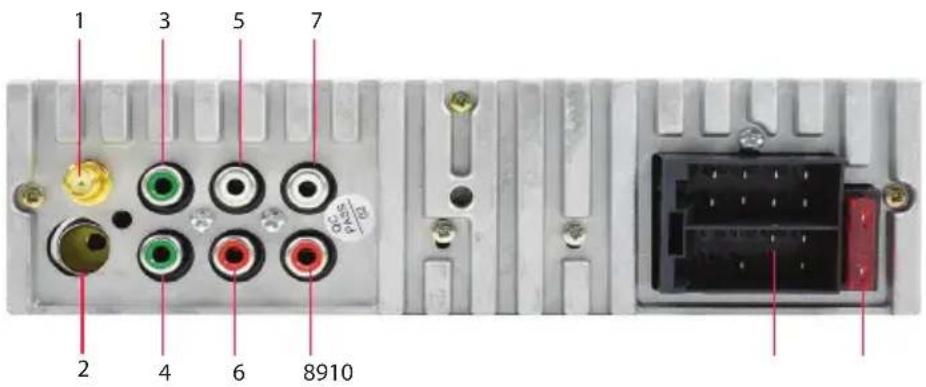

ВРЪЗКИ НА ЗАДНИЯ ПАНЕЛ:

1 3 5 7 2 4 6 8910

1. DAB антена
2. FM антена
3. Субуфер 1
4. Субуфер 2
5. Ляв преден високоговорител
6. Десен преден високоговорител
7. Ляв заден високоговорител
8. Десен заден високоговорител
9. ISO конектор
10. Предпазител

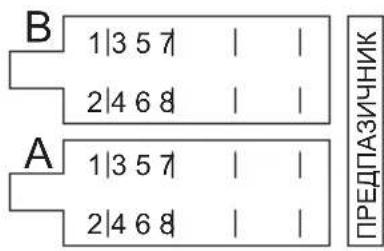

ISO конектор:

B 1|3 5 7 | | 2|4 6 8 | | A 1|3 5 7 | | 2|4 6 8 | | ПРЕДПАЗИЧНИК

A: B: 1- 1- Десен заден високоговорител +
2- 2- Десен заден високоговорител -
3- 3- Десен преден високоговорител +
4- Батерия+ 4- Десен преден високоговорител -
5- Съединител за антена 5- Ляв преден високоговорител +
6- 6- Ляв преден високоговорител -
7-Контакт + 7-Ляв заден високоговорител +
8- Земя (GND) 8- Ляв заден високоговорител -

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ Поставете монтажен кальф в таблото Огънете скобите на монтажния кальф за сигурно монтиране За да премахнете устройството, поставете двата бутона от пакет (2) от двете страни на устройството и го издърпайте навън.

1. Поставете монтажната кутия в таблото.

2. Огънете скобите за по-сигурно прилягане.

3. За да премахнете плейъра, поставете двата включени ключа от двете страни на кутията за монтиране и след това издърпайте плейъра.

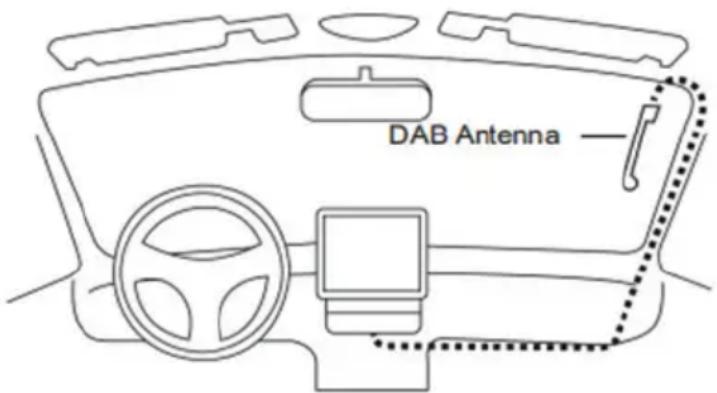

ИНСТАЛИРАНЕ НА АНТЕНА

• DAB антената, включена в пакета, трябва да бъде фиксирана на предното стъкло във вертикално положение (вижте изображението подолу).
• Почистете повърхността, където ще фиксирате антената.
• Внимателно отстранете защитното фолио от залепвращата повърхност на антената и поставете антената на желаното място. Антената трябва да бъде разположена така, че да влезе в контакт с металлата част на автомобиля (няма нужда да премахвате боята в точката на контакт).
• Издърпайте кабела на антената (дълъг 3 метра) през колата, докато стигнете до плейъра. Завийте златния конектор на антената в специалния конектор на гърба на плейъра.
• По-тънкият антенен кабел трябва да бъде свързан към 12V захранване.

• Не инсталирайте антената на място, където тя може да попречи на видимостта на водача.
• Не издърпвайте кабела през зоната на въздушните възглавници или през места, които могат да блокират безопасното шофиране на автомобиля.
• Хелиоматичното предно стъкло намалява работата на антената.

ДАБ РАДИО

1. Натиснете бутона MODE, за да изберете DAB източника
2. Натиснете и задръжте клавиша BAND, за да сканирате автоматично настоящите радиостанции.
3. Натиснете за кратко бутона BAND, за да изведете информация за слушаната радиостанция.
4. 6 радиостанции ще бъдат запазени автоматично. Натиснете цифровите

клавиши на предния панел на плейъра, за да изберете и прослушате радиостанцията, съответстваща на тази памет.

1. Натиснете дълго един от цифровите клавиши, за да запазите прослушаната радиостанция на това място.
2. Натиснете клавишите със стрелки, за да се придвижите до предишната или следващата радиостанция.

BLUETOOTH:

PNI 8480BT е оборудван с Bluetooth, който ви позволява да приемате обаждания от телефона си или да възпроизвеждате аудио файлове през аудио системата на автомобиля.

Включете устройството

Натиснете бутона MODE на дистанционното управление или на предния панел. Изберете BT (Bluetooth).

Търсете налични Bluetooth устройства с ваши телефон. Изберете „PNI 8480ВТ“ и го свържете с телефона си. Веднъж свързан, иконата ВТ на екрана вече няма да мига. ВТ ON ще се появи на екрана.

Изберете музиката, която искате да слушате на МРЗ плейъра от телефона си.

Вземане и осъществяване на телефонно обаждане:

Натиснете бутона „BAND“, за да отговорите на повикване, или бутона „MODE“, за да го прекратите или отхвърлите.

Натиснете бутона "MODE", за да прехвърлите повикването само към телефона.

	1. Дълго натискане =старт / Спри сеКратко натискане =изберетевъзпроизвеждане наизточника	10. Радио търсене ипамет
	2. Без звук 11. EQ
	3. Избор на лента 12. Цифров ключ
	4. Последен запис	13. Повторететекущата песен
	5. Следваща песен 14.	Играйте интро
	6. Часовник	15. Прескочетеследващите 10 песни
	7. Сила на звука -	16. Прескачане напредишните 10 песни
	8. Сила на звука +	17. Пуснете / поставетена пауза песента
	9. Многофункционаленклавиш за избор	18. Възпроизвежданена произволни песни

ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ:

1. Уредът не се стартира

- проверете ISO връзката - захранващи кабели

1. Бутонът за захранване не работи

- натиснете бутона Reset на предния панел; ако все още не работи, изключете захранването

и го включете отново след известно време

1. От високоговорителите няма звук или просто шум

- проверете ISO връзката, кабелите на високоговорителите или настройките на звука

1. Нискокачествен звук

- проверете ISO връзката, кабелите на високоговорителите

1. Лош радиоприем

- проверете връзката на радио антената

Радио FM / DAB Да

Честота FM 87.5-108.0 MHZ DAB 174.928 - 239.200 MHZ

Чувствителност <= 20 dB

Съотношение сигнал / шум >= 60 dB

Съвместими файлове МР3

Изкривяване <= 0.3%

Максимална мощност на звука 4x45W

ISO конектор Да

Bluetooth Да

Изход за субуфер Да, 2

Размери 188x122x50 mm

Захранване 12V / 24V

Инсталирането на този плейър върху автомобил трябва да се извършва от квалифициран персонал след проверка на типа захранващи и аудио съединители на автомобиля.

Някои автомобили са оборудвани с различни гнезда, конфигурирани според ISO стандартите (различно позициониране на резбата).

Ако превозното средство не е оборудвано с международни стандартни ISO конектори, необходимите модификации трябва да бъдат направени от квалифициран персонал, преди да монтирате плейъра.

Изтеглете приложението за връзка E Way от Google Play Store или сканирайте QR кода по-долу:

С приложението за връзка Е Way можете дистанционно да управлявате ваши плейър.

Активирайте функцията Bluetooth на вашия телефон и на плейъра и сдвоете двете устройства.

Можете да управлявате дистанционно основните функции: сила на звука, режим, лента, напред, назад, възпроизвеждане / пауза и т.н.
