INSTRUKCJA OBSŁUGI Clementine 8480BT PNI

PL Instrukcja obsługi 53

RO Manual de utilizare 59

WARNINGS:

1. Nie należy używać produktu w bardzo wysokich lub bardzo niskich temperaturach.

2. Nie wkładaj metalowych przedmiotów (śrub lub monet) do wnętrza urządzenia, aby uniknąć zwarcia.

3. Urządzenie może odtwarzać pliki MP3 / WMA. Nie próbuj odtwarzać zdjęć lub plików wideo. Typ odtwarzanego pliku zostanie wyświetlony na ekranie urządzenia.

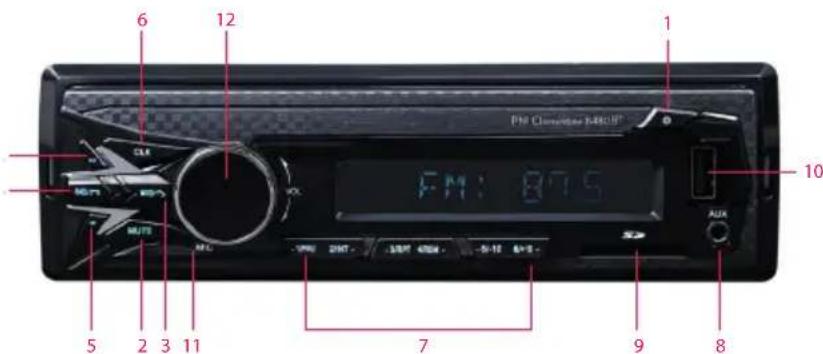

OPIS PANELU PRZEDNIEGO:

FM Control H401F 6 12 1 10 5 2 3 11 7 9 8 AUX FRM: 87.5 VCC 29HT - 1/2HT 4GHz - 5-10 4+8 -

1. Przycisk włączania / wyłączania

2. Przycisk wyciszenia

3. Przycisk wyboru źródła odtwarzania (radio, AUX, Bluetooth) / odrzucenie połączenia

4. Przewijaj do przodu i do tyłu wyszukiwanie utworów / częstotliwości radiowych

5. Wyświetlacz i ustawienie czasu

6. Zaprogramuj stacie radiowe

7. Wejście pomocnicze

8. Gniazdo karty SD

9. Gniazdo USB

10. Mikrofon

11. Przycisk wielofunkcyjny: ustawienia dźwięku, włączanie / wyłączanie AF (Auto Frequency)

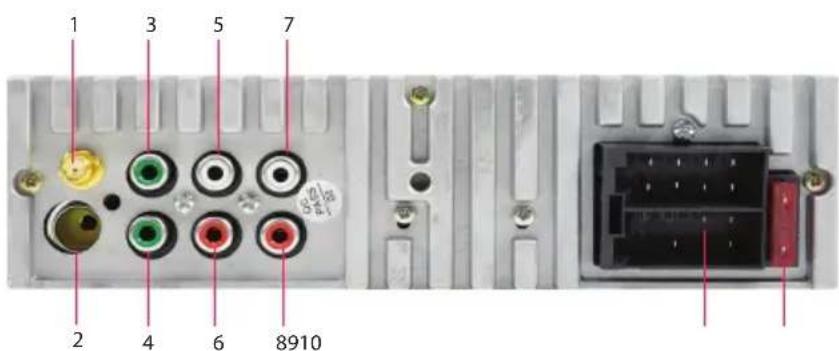

ZŁĄCZA NA PANELU TYLNYM:

1 3 5 7 8910 2 4 6

PL

1. Antena DAB
2. Antena FM
3. Subwoofer 1
4. Subwoofer 2
5. Lewy przedni głośnik
6. Prawy przedni głośnik
7. Lewy tylny głośnik
8. Prawy tylny głośnik
9. Złącze ISO
10. Bezpiecznik

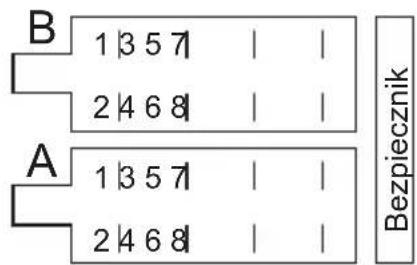

ISO złącze:

B 1 |3 5 7 | | | 2 |4 6 8 | | | A 1 |3 5 7 | | | 2 |4 6 8 | | | Bezpiecznik

A:

1- Prawy tylny głośnik +
2- 2- Prawy tylny głośnik -
3- 3- Prawy przedni głośnik +
4- Bateria + 4- Prawy przedni głośnik -
5- Antena 5- Lewy przedni głośnik +
6- 6- Lewy przedni głośnik -
7- Kontakt+ 7- Lewy tylny głośnik +
8- Ground (GND) 8- Lewy tylny głośnik -

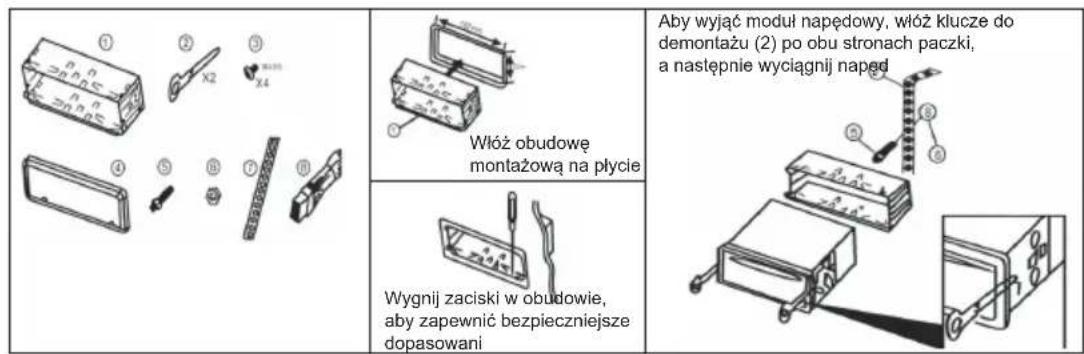

INSTRUKCJE INSTALACJI

Aby wyjność moduń napędowy, włoż klucze do demontażu (2) po obu stronach paczki, a następnie wyciągnij naped Włóż obudowę montażową na płycie Wygnij zaciski w obudowie, aby zapewnić bezpieczniejsze dopasowani

1. Włóż obudowę montażową na płycie.
2. Wygnij zaciski w obudowie, aby zapewnić bezpieczniejsze dopasowanie.
3. Aby wyjąć moduł napędowy, włóż klucze do demontażu (2) po obu stronach paczki, a następnie wyciągnij napęd.

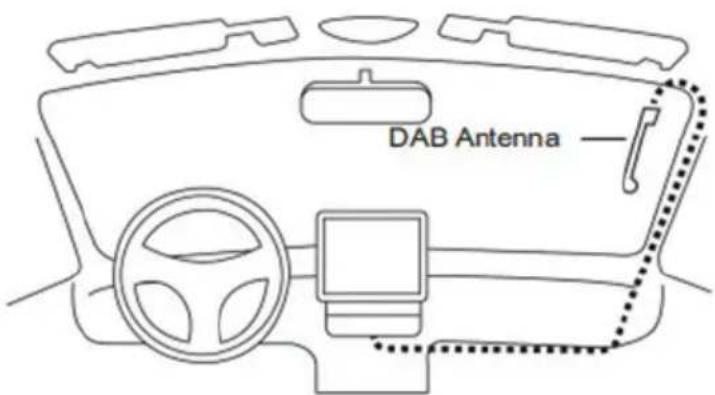

INSTALACJA ANTENY TYPU DAB

• Antena DAB zawarta w pakiecie musi być zamocowana na przedniej szybie w pozycji pionowej (patrz zdjęcie poniżej).
• Oczyć powierzchnię, na której zamierzasz zamocować antenę.
• Ostrożnie zdejmij folię ochronną z samoprzylepnej powierzchni anteny i umieść antenę w wybranym miejscu. Antenę należy ustawić tak, aby stykała

się z metalową częścią samochodu (nie ma potrzeby usuwania lakieru w miejscu styku).

- Przeciągnij kabel antenowy (o długości 3 metrów) przez samochód, aż dojdziesz do gracza. Wkręć złote złącze anteny do odpowiedniego złącza z tyłu odtwarzacza.

- Cieńszy kabel antenowy należy podłączyć do zasilacza 12V.

- Nie instaluj anteny w miejscu, w którym może utrudniać widoczność kierowcy.

- Nie przeciągaj kabla przez obszar poduszki powietrznej ani przez miejsca, które mogłyby blokować bezpieczną jazdę pojazdem.

- Szyba heliomatyczna zmniejsza wydajność anteny.

DAB RADIO

1. Naciśnij przycisk MODE, aby wybrać źródło DAB
2. Naciśnij i przytrzymaj przycisk BAND, aby automatycznie przeskanować obecne stacie radiowe.
3. Krótko naciśnij przycisk BAND, aby wyświetlić informacje o słuchanej stacji radiowej.
4. 6 stacji radiowych zostanie zapisanych automatycznie. Naciskaj klawisze numeryczne na panelu przednim odtwarzacza, aby wybrać i słuchać stacji radiowej odpowiadającej tej pamięci.
5. Długo naciśnij jeden z klawiszy numerycznych, aby zapisać słuchaną stację radiowa w tej pozycji.
6. Naciśnij klawisze strzałek, aby przejść do poprzedniej lub następnej stacji radiowej.

BLUETOOTH:

PNI 8480BT jest wyposażony w Bluetooth, który pozwala odbierać połączenia z telefonu lub odtwarzać pliki audio poprzez system audio pojazdu.

Włącz swoje urządzenie

Naciśnij przycisk MODE na pilocie lub na panelu przednim. Wybierz BT

PL

(Bluetooth).

Wyszukaj urządzenia Bluetooth dostępne w Twoim telefonie. Wybierz "PNI 8480BT", aby połączyć się z urządzeniem za pomocą telefonu. Po podłączeniu ikona BT na ekranie przestanie migać. Na ekranie pojawi się BT ON.

Wybierz muzykę, którą chcesz słuchać w odtwarzaczu MP3 z telefonu.

Weź i zadzwoń:

Naciśnij przycisk "BAND", aby odebrać połączenie lub przycisk "MODE", aby zakończyć lub odrzucić połączenie.

Naciśnij przycisk "MODE", aby przenieść połączenie tylko na telefon.

OPIS PRZYCISKÓW ZDALNEGO STEROWANIA:

	1. Długie naciśnięcie = start / zatrzymać Krótkie naciśnięcie = wybierzodtwarzanie źródła	10. Automatyczne wyszukiwanie i zapamiętywanie stacji radiowych
	2. Wycisz dźwięk 11. EQ
	3. Wybierz grupę stacji radiowych	12. Klawisze numeryczne
	4. Poprzednia piosenka	13. Powtarzaj bieżący utwór
	5. Kolejna piosenka 14. Odtwórz intro
	6. Wyświetlanie zegara	15. Przejdź przez następujące czynności 10 piosenek
	7. Objętość -	16. Przejście poprzednich 10 piosenek
	8. Objętość +	17. Odtwórz / wstrzymaj utwór
	9. Wielofunkcyjny klucz wyboru	18. Losowe odtwarzanie utworów

1. Urządzenie się nie uruchamia
2. Sprawdź połączenie ISO - kable zasilające

3. Przycisk włączania / wyłączania nie działa

4. Naciśnij przycisk resetowania na urządzeniu; jeśli usterka nadal występuje, odłącz ją i podłącz ponownie

5. Brak dźwięku lub dźwięku
6. Sprawdź połączenie ISO, przewody głośnikowe lub ustawienia dźwięku w urządzeniu
7. Dźwięk bardzo słabej jakości
8. Sprawdź połączenie ISO lub kable głośnikowe
9. Słaby odbiór radia
10. Sprawdź połączenie anteny radiowej

SPECYFIKACJE TECHNICZNE:

Radio FM/DAB Tak

Częstotliwość FM 87.5-108.0 MHZ

DAB 174.928 - 239.200 MHZ

Wrażliwość <= 20 dB

Separacja stereo >= 25 dB

Stosunek sygnału do szumu >= 60 dB

Zgodne pliki MP3

Znieksztalcenie <= 0.3%

Pamięć 18 stacji radiowych FM / 6 stacji

radiowych DAB

Maksymalna moc dźwięku 4x45W

Złącze ISO Tak

Bluetooth Tak

Wyjście subwoofera Tak, 2

Wymiary

188x122x50 mm

Zasilacz

12V / 24V

Zużycie w trybie czuwania

max. 10A

Temperatura pracy

-26°C\~+60°C

OSTRZEŻENIE: Instalacja tego odtwarzacza w pojeździe powinno być wykonywane przez wykwalifikowane osoby (instalator/elektromechanik) po weryfikacji rodzaju złączy szasilania/audio pojazdu. Jesli pojazd nie jest wyposażony w standardowe złącza ISO, wykwalifikowana osoba powinna zmodyfikować to, przed zainstalowaniem odtwarzacza.

Pobierz aplikację E Way link ze sklepu Google Play lub zeskanuj poniższy kod QR:

Dzięki aplikacji E Way link możesz zdalnie sterować odtwarzaczem.

Włącz funkcję Bluetooth w telefonie i odtwarzaczu i sparuj oba urządzenia.

Możesz zdalnie kontrolować główne funkcje: głośność, tryb, pasmo, przewijanie do przodu, do tyłu, odtwarzanie / pauza i tak dalej.

ATENTIONARI:

Uproszczona deklaracja zgodności UE

SC ONLINESHOP SRL oświadcza, że Radioodtwarzacz samochodowy MP3 PNI Clementine 8480BT jest zgodny z dyrektywą EMC 2014/30/EU, RED 2014/53/UE i ROHS 2011/65/EU. Pełny tekst deklaracji zgodności UE dostępny jest pod następującym adresem internetowym: https://www.mypni.eu/products/7321/download/certifications

RO:

Declaratie UE de conformitate simplificata

SC ONLINESHOP SRL declara ca Radio MP3 player auto PNI Clementine 8480BT este in conformitate cu Directiva EMC 2014/30/EU, RED 2014/53/UE si ROHS 2011/65/EU. Textul integral al declarației UE de conformitate este disponibil la urmatoarea adresa de internet: https://www.mypni.eu/products/7321/download/certifications
