MANUAL DE USUARIO Clementine 8480BT PNI

ES Manual de usuario 22

1. No utilice el producto en condiciones de temperatura muy alta o muy baja.
2. No inserte objetos metálicos (tornillos o monedas) dentro de la unidad para evitar cortocircuitos.
3. La unidad puede reproducir archivos MP3. No intente reproducir archivos de fotos o videos. El tipo de archivo de reproducción se mostrará en la pantalla de la unidad.

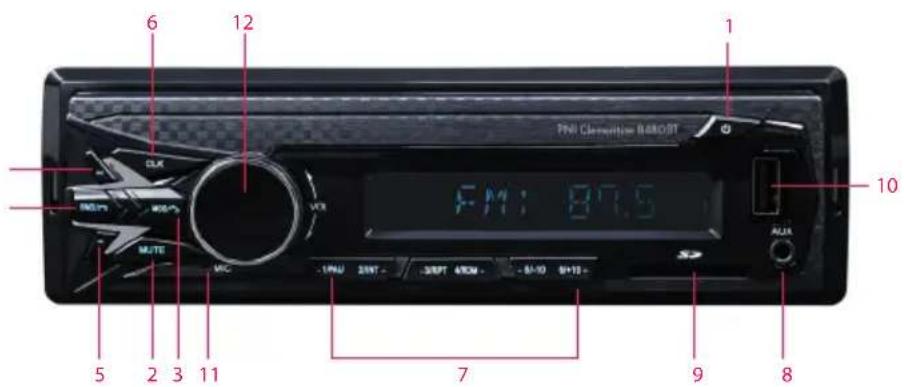

DESCRIPCIÓN DEL PANEL FRONTAL:

PNN Classification 840/871 CLK 5 2 3 11 12 6 1 1 10 CLK MOS VCK F14: 87.5 -1/PU 2/INT - SEPT 4/COM - SI-10 9+10 - S2 AUX 7 9 8

1. Botón de encendido / apagado
2. Botón de silencio
3. Botón de selección de fuente de reproducción (radio, AUX, Bluetooth) / rechazar llamada
4. Desplácese hacia adelante y hacia atrás para buscar canciones / frecuencias de radio
5. Configuración de pantalla y hora
6. Estaciones de radio preestablecidas
7. Entrada auxiliar
8. Ranura para tarjeta SD
9. Ranura USB
10. Micrófono
11. Botón multifunción: configuración de sonido, activar / desactivar AF (frecuencia automática)

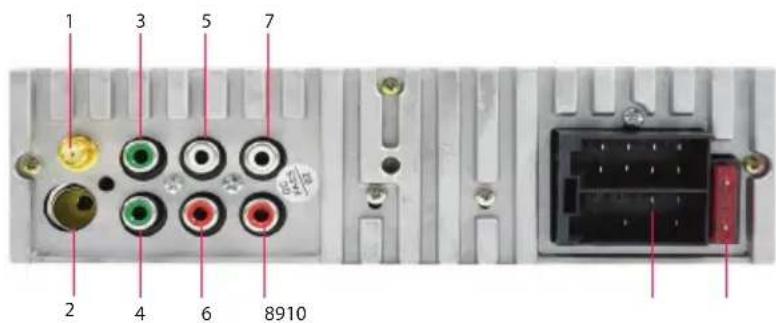

CONEXIONES DEL PANEL POSTERIOR:

1 3 5 7 2 4 6 8910

1. Antena DAB
2. Antena FM
3. Subwoofer 1
4. Subwoofer 2
5. Altavoz frontal izquierdo
6. Altavoz frontal derecho
7. Altavoz trasero izquierdo
8. Altavoz trasero derecho
9. Conector ISO
10. Fusible

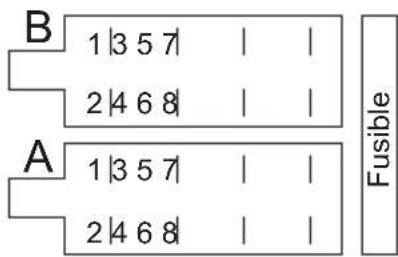

ISO conector:

B 1|3 5 7| | | 2|4 6 8| | | A 1|3 5 7| | | 2|4 6 8| | | Fusible

A:
1-
2-
3-
4- Batería +
5- Antena
6-
7- Contacto+
8- Gound (GND)

B:
1- Altavoz trasero derecho +
2- Altavoz trasero derecho -
3- Altavoz frontal derecho +
4- Altavoz frontal derecho -
5- Altavoz frontal izquierdo +
6- Altavoz frontal izquierdo -
7- Altavoz trasero izquierdo +
8- Altavoz trasero izquierdo -

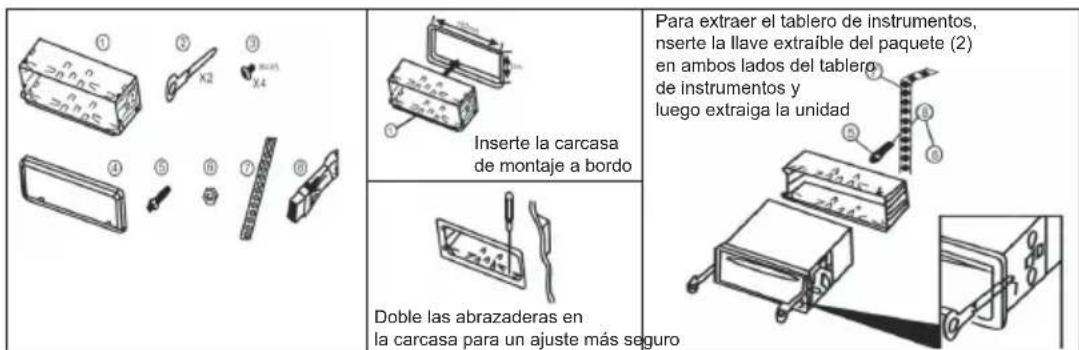

INSTALLATION INSTRUCTIONS

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ Inserte la carcasa de montaje a bordo Para extraer el tablero de instrumentos, inserte la llave extraíble del paquete (2) en ambos lados del tablero de instrumentos y luego extraiga la unidad Doble las abrazaderas en la carcasa para un ajuste más seguro

1. Inserte la carcasa de montaje a bordo.
2. Doble las abrazaderas en la carcasa para un ajuste más seguro.
3. Para extraer el tablero de instrumentos, inserte la llave extraíble del paquete (2) en ambos lados del tablero de instrumentos y luego extraiga la unidad.

INSTALACIÓN DE ANTENA DAB

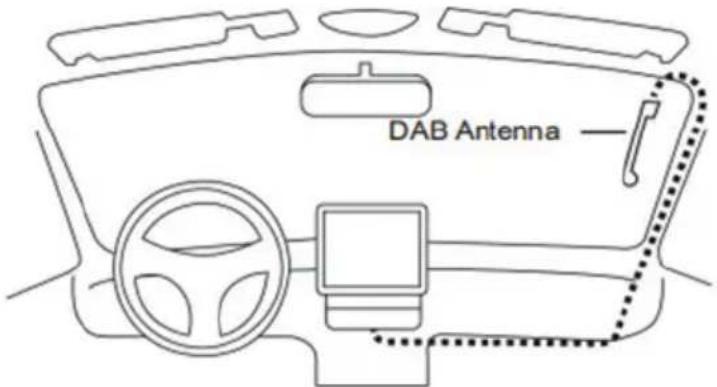

• La antena DAB incluida en el paquete debe fijarse en el parabrisas en posición vertical (vea la imagen a continuación).
• Limpie la superficie donde va a fijar la antena.
• Retire con cuidado la lámina protectora de la superficie adhesiva de la antena

ES

RO

y coloque la antena en la ubicación deseada. La antena debe colocarse de manera que entre en contacto con la parte metálica del automóvil (no es necesario quitar la pintura en el punto de contacto).

- Pase el cable de la antena (3 metros de largo) a través del automóvil hasta llegar al reproductor. Atornille el conector dorado de la antena en el conector dedicado en la parte posterior del reproductor.

- El cable de antena más delgado debe estar conectado a una fuente de alimentación de 12V.

- No instale la antena en un lugar donde pueda obstruir la visibilidad del conductor.

- No tire del cable a través del área de la bolsa de aire ni a través de lugares que puedan bloquear la conducción segura del vehículo.

- El parabrisas heliomático reduce el rendimiento de la antena.

DAB RADIO

1. Presione la tecla MODE para seleccionar la fuente DAB

2. Mantenga presionada la tecla BAND para buscar automáticamente las estaciones de radio actuales.

3. Presione brevemente la tecla BAND para mostrar información sobre la estación de radio que se está escuchando.

4. 6 estaciones de radio se guardarán automáticamente. Presione las teclas numéricas en el panel frontal del reproductor para seleccionar y escuchar la estación de radio correspondiente a esa memoria.

5. Mantenga presionada una de las teclas numéricas para guardar la estación de radio escuchada en esa posición.

6. Presione las teclas de flecha para pasar a la estación de radio anterior o siguiente.

BLUETOOTH:

El PNI 8480BT está equipado con Bluetooth que le permite atender llamadas desde su teléfono o reproducir archivos de audio a través del sistema de audio

de su vehículo.

Enciende tu dispositivo

Presione la tecla MODE en el control remoto o en el panel frontal. Seleccione BT (Bluetooth).

Busque dispositivos Bluetooth disponibles desde su teléfono. Seleccione “PNI 8480BT” para conectarse a su dispositivo con su teléfono. Una vez conectado, el icono de BT en la pantalla dejará de parpadear. BT ON aparecerá en la pantalla.

Seleccione la música que desea escuchar en su reproductor de MP3 desde el teléfono.

Tomar y hacer una llamada:

Presione el botón “BANDA” para contestar una llamada o el botón “MODO” para completar o rechazar.

Presione el botón "MODE" para transferir la llamada al teléfono solamente.

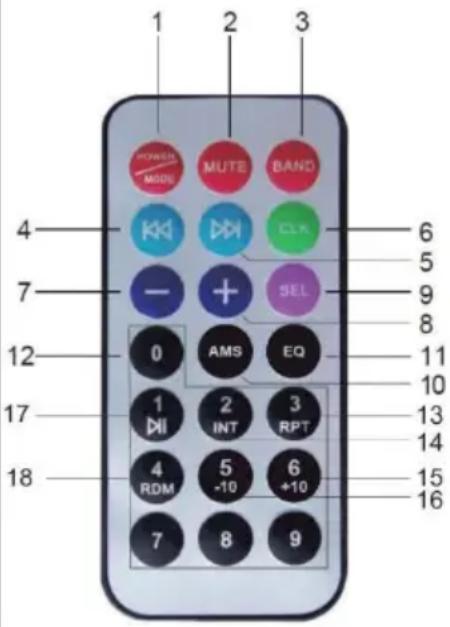

DESCRIPCIÓN DE LOS BOTONES DEL CONTROL REMOTO:

	1. Pulsación larga = inicio / detenerPulsación corta = seleccionar reproducción de fuente	10. Búsqueda automática y memorización de emisoras de radio.
	2. Sonido mudo 11. EQ -	Ecualizador
	3. Seleccione grupo de estaciones de radio	12. Teclas numéricas
	4. La canción anterior.	13. Repite la pista actual.
	5. La siguiente canción.	14. Juega a la introducción
	6. Mostrar reloj	15. Repasa lo siguiente 10 canciones
	7. Volumen -	16. Repasar los anteriores.10 canciones
	8. Volumen +	17. Reproducir / pausar melodía
	9. Tecla de selección multifuncional	18. Reproducción aleatoria de pistas

SOLUCIÓN DE PROBLEMAS:

1. La unidad no arranca.
2. Compruebe la conexión ISO - cables de alimentación
3. El botón de encendido / apagado no funciona
4. Presione el botón de reinicio en la unidad; Si el mal funcionamiento persiste, desconecte la alimentación y vuelva a enchufarlo.
5. No hay sonido o no hay sonido
6. Verifique la conexión ISO, los cables de los altavoces o la configuración de sonido en la unidad
7. Sonido de muy mala calidad.
8. Compruebe la conexión ISO o los cables de los altavoces.
9. Pobre recepción de radio.
10. Comprobar la conexión de la antena de radio.

ESPECIFICACIONES TÉCNICAS:

Radio FM/DAB Si

Frecuencia FM 87.5-108.0 MHZ

DAB 174.928 - 239.200 MHZ

Sensibilidad <= 20 dB

Separación estéreo >= 25 dB

Relación señal / ruido >= 60 dB

Archivos compatibles MP3

Distorsión <= 0.3%

Memoria 18 estaciones de radio FM / 6

estaciones de radio DAB

Máxima potencia de audio 4x45W

Conector ISO Si

Bluetooth Si

Salida de subwoofer Si, 2

Dimensiones 188x122x50 mm

Fuente de alimentación 12V / 24V

Consumo en espera

max. 10A

Temperatura de trabajo

-26°C\~+60°C

ADVERTENCIAS:

La instalación de este reproductor en un automóvil debe ser realizada por personal calificado después de verificar el tipo de conectores de

alimentación y audio en el automóvil.

Algunos autos están equipados con diferentes enchufes configurados según los estándares ISO (diferentes posiciones de rosca).

Si el vehículo no está equipado con conectores ISO estándar internacionales, las modificaciones necesarias deben ser realizadas por personal calificado antes de instalar el reproductor.

E Way link APP

Descargue la aplicación de enlace E Way de Google Play Store o escanee el código QR a continuación:

Con la aplicación de enlace E Way puedes controlar de forma remota tu reproductor.

Active la función Bluetooth en su teléfono y en el reproductor y empareje los dos dispositivos.

Puede controlar de forma remota las funciones principales: volumen, modo, banda, avance, retroceso, reproducción / pausa, etc.

FAITES ATTENTION:

Declaración UE de conformidad simplificada

SC ONLINESHOP SRL declara que el Radio de coche reproductor de MP3 PNI Clementine 8480BT cumple con la Directiva EMC 2014/30/EU, RED 2014/53/EU e ROHS 2011/65/EU. El texto completo de la declaración de conformidad de la UE está disponible en la siguiente dirección de Internet: https://www.mypni.eu/products/7321/download/certifications
