GEBRUIKSAANWIJZING ProfiClear Premium TF-XL OASE

NL Gebruiksaanwijzing

Vertaling van de oorspronkelijke gebruiksaanwijzing

WAARSCHUWING

• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en daarnaast door personen met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis, mits zij onder toezicht staan of geïnstrueerd werden over het veilige gebruik van het apparaat en de gevaren begrijpen, die hiermee samenhangen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen niet worden uitgevoerd door kinderen, die niet onder toezicht staan.
• Het apparaat moet beveiligd zijn via een aardlekschakelaar met een vastgestelde lekstroom van maximaal 30 mA.
• Apparaat alleen aansluiten als de elektrische specificaties van het apparaat en de voeding overeenstemmen. De specificaties staan op het typeplaatje van het apparaat, op de verpakking, of in deze handleiding vermeld.
• Ontkoppel alle elektrische apparaten in het water van het voedingsnet, voordat u in het water grijpt. Anders bestaat gevaar voor ernstig of dodelijk letsel door elektrische schokken.
• Een beschadigd aansluitsnoer kan niet worden vervangen. Apparaat afvoeren.

Inhoudsopgave

1 Instructies betreft deze gebruiksaanwijzing 126

1.1 Waarschuwingen in deze handleiding 126
1.2 Verwijzingen in deze handleiding.... 126

2 Veiligheidsinstructies....127

2.1 Elektrische aansluiting 127
2.2 Gevaren voor personen met pacemaker 127
2.3 Veilig gebruik.... 127

3 Productbeschrijving 128

3.1 Leveringsomvang....128
3.2 Opbouw van apparaat....128
3.3 Functiebeschrijving 130

3.3.1 Gepompt systeem.... 130
3.3.2 Gravitatiesysteem 130

3.4 Easy Garden Control-System (EGC)....130
3.5 Beoogd gebruik.... 131

4 Plaatsen en aansluiten....131

4.2 Trommelfilter aansluiten....133

4.2.1 Aanwijzing bij pijpleidingen 133
4.2.2 Inloop vervolgens de gepompt systeem 134
4.2.3 Inloop aansluiten gravitatiesysteem 134
4.2.4 Vuilafvoer aansluiten 135

4.3 Besturing aansluiten....135

4.4 Voedingsadapter aansluiten 136

4.4.1 EGC-Box aansluiten 136

4.5 Besturing met EGC-box opstellen.... 137

4.5.1 Gepompt systeem.... 137
4.5.2 Gravitatiesysteem 137

5 Ingebruikname....137

5.1 Gepompt systeem....138

5.1.1 Volgorde van de ingebruikname 138
5.1.2 Niveauregistratie instellen.... 139

5.2 Gravitatiesysteem 139

5.2.1 Volgorde van de ingebruikname 139
5.2.2 Niveauregistratie instellen.... 140
5.2.3 Statusregistratie van de filterpomp; instellen.... 140

6 Bediening 142

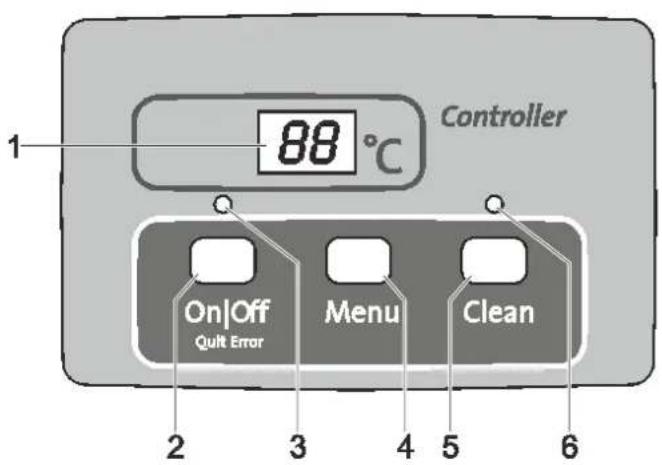

6.1 Overzicht besturing 142
6.2 Inschakelen/uitschakelen 142
6.3 Bedrijfsmodi 143
6.4 Handmatige reiniging 143
6.5 Instellingen in de menu's....143

6.5.1 CL: Reinigingstijd "Cleaning" 143
6.5.2 In: Tijdsafhankelijke reiniging "Interval" 144
6.5.3 EC: Verlengde reinigingstijd "Extra Cleaning" 144
6.5.4 /E: Interval van de verlengde reinigingstijd "Interval Extra Cleaning"...... 145
6.5.5 E7: Statusregistratie van de pomp 145

6.6 Aantal reinigingsprocedures aflezen.... 146

6.6.1 Reinigingsprocedures in 24 uur.... 146
6.6.2 Totaal aantal reinigingsprocedures 146

6.7 Basisinstelling laden 146
6.8 Systeemmeldingen 147

7 Storing verhelpen 150
8 Reiniging en onderhoud 151

8.1 Apparaat reinigen.... 151
8.2 Regelmatige werkzaamheden 151
8.3 Totale filtersysteem reinigen 152
8.4 Spoelinrichting reinigen.... 152
8.5 Zeefelement reinigen 153

8.5.1 Zeefelement demonteren 153
8.5.2 Zeefelementen ontkalken 153

8.6 Filtertrommel demonteren.... 154
8.7 Filtertrommel monteren....154
8.8 Spoelpomp reinigen 154
8.9 Spoelpomp vervangen....155

9 Opslag/overwinteren 155

10 Slijtagedelen.... 155
11 Afvoer van het afgedankte apparaat.... 156
12 Reserveonderdelen.... 156
13 Technische gegevens 156
14 Symbolen op het apparaat.... 158

1 Instructies betreft deze gebruiksaanwijzing

Met de aanschaf van het product ProfiClear Premium TF-XL EGC heeft u een goede keuze gemaakt.

Voordat u het apparaat in gebruik neemt dient u de gebruiksaanwijzing zorgvuldig door te lezen en zich met het apparaat vertrouwd te maken. Alle werkzaamheden aan en met dit apparaat mogen uitsluitend verricht worden als ze conform de onderhavige handleiding zijn.

Houdt u zich voor een juist en veilig gebruik stipt aan de veiligheidsvoorschriften.

Bewaar deze gebruiksaanwijzing zorgvuldig. Geef de gebruiksaanwijzing aan de nieuwe eigenaar wanneer het apparaat van eigenaar verwisselt.

1.1 Waarschuwingen in deze handleiding

De waarschuwingen in deze handleiding zijn met signaalwoorden gemarkeerd, die de mate van gevaar aangeven.

WARNUNG

Markeert een mogelijk gevaarlijke situatie, welke de dood of zware verwondingen tot gevolg kan hebben, indien deze niet vermeden wordt.

OPMERKING

Markeert een mogelijk gevaarlijke situatie, welke materiële of milieuschade tot gevolg kan hebben, indien deze niet wordt vermeden.

TIP

Handige tip.

1.2 Verwijzingen in deze handleiding

□ A Verwijst naar een afbeelding, bijvoorbeeld afbeelding A.

→ Verwijst naar een ander hoofdstuk.

2 Veiligheidsinstructies

2.1 Elektrische aansluiting

• Elektrische installaties dienen te voldoen aan de nationale opstellingsvoorschriften en mo-gen slechts door een elektricien worden uitgevoerd.
• Een persoon is een elektricien als hij of zijn op grond van zijn of haar opleiding, kennis en ervaring in staat en bevoegd is, de aan hem of haar overgedragen werkzaamheden te beoordelen en uit te voeren. De werkzaamheden als specialist omvatten ook het herkennen van mogelijke gevaren en het in acht nemen van geldige regionale en nationale normen, voorschriften en bepalingen.
• Neem voor uw eigen veiligheid in geval van vragen of problemen contact op met een elektricien.
• Apparaat alleen aansluiten als de elektrische specificaties van het apparaat en de voeding overeenstemmen. De apparatuurgegevens bevinden zich op het typeplaatje op het apparaat, op de verpakking, of in deze handleiding.
• Apparaat alleen op een volgens de voorschriften geïnstalleerde wandcontactdoos aansluiten.
• Verlengkabels en stroomverdelers (bijv. stekkerdelen) moeten voor het gebruik buitenshuis geschikt zijn (spatwaterbestendig).
• Stekkerverbindingen tegen vocht beschermen.

2.2 Gevaren voor personen met pacemaker

- Aan het reservoirdeksel bevindt zich een magneet met een sterk magneetveld dat pacemakers of geïmplanteerde defibrillatoren (ICD) kan beïnvloeden. Minimaal 20 centimeter afstand tussen het implantaat en de magneet aanhouden.

2.3 Veilig gebruik

• Als de behuizing defect is, mag het apparaat niet worden gebruikt.
• Bij defecte elektrische kabel mag het apparaat niet worden gebruikt.
• Apparaat niet aan het elektrische snoer dragen of trekken.
• Snoeren beschermd tegen beschadigingen aanleggen en erop letten dat niemand erover kan struikelen.
• Het apparaat nooit aan technische modificaties onderwerpen.
• Alleen werkzaamheden aan het apparaat uitvoeren die in deze handleiding beschreven staan. Als problemen zich niet laten verhelpen contact opnemen met een klantenservice of in geval van twijfel met de fabrikant.
• Alleen originele vervangingsonderdelen en -toebehoren voor het apparaat toepassen.
• Apparaat bij onweer van het stroomnet scheiden.
• Overspanning in het net kan leiden tot bedrijfsstoringen van het apparaat. Informatie hieromtrent vindt u in het hoofdstuk "Opheffen van storingen".
• Sproeinevel van de spoelinrichting niet inademen. Sproeinevel kan gezondheidschadelijke bacterieën bevatten. Bij een opgetild reservoirdeksel blijft de spoelinrichting verder functioneren.

3 Productbeschrijving

Voor het OASE-filtersystemen ProfiClear Premium XL zijn de volgende modules leverbaar:

• ProfiClear Premium TF-XL gepompt EGC
• ProfiClear Premium TF-L gravitatie EGC
• ProfiClear Premium XL Moving Bed-module
• ProfiClear Premium XL Discharge Module gepompt
• ProfiClear Premium XL Discharge Module gravitatie

3.1 Leveringsomvang

ProfiClear Premium TF-XL				Omschrijving
☐ A	gepompt	☐ B	Gravitatie
1 ST		1 ST		Trommelfilter
1 ST		1 ST		Besturing met EGC-box
1 ST		1 ST		Elektrische voeding
2 ST		2 ST		Kap-dopmoer voor bevestiging van de EGC-box bij ophanging aan de reservoirwand
5 ST		5 ST		Filterschijf 6 × 12 × 1 mm als vervanging (afdichting)
-		2 ST		Grondpen voor het plaatsen van de besturing met EGC-box
2 ST		-		Bevestigingshoek voor Bitron Premium 60 W / 120 W / 180 W
1 ST		-		Aansluitset:2 × rubbermof DN110 / DN 1108 × slangklem 110 ... 130 mm2 × BG leidingaansluiting Optimax2 × slangaansluiting G2 met schroefdraad3 × slangaansluiting G23 × wartelmoer G23 × vlakafdichting 57 × 48 × 35 × slangklem 40 ... 60 mm
1 ST		1 ST		Toebehoren1 × boek Seal of Quality1 × boek garantie1 × kaart OASE helder watergarantie1 × boek verlengingsgarantie1 × Turmsilon GTI 300 GK tube 10 ml1 × CE-verklaring pompen OASE1 × Flyer EGC 2017

3.2 Opbouw van apparaat

ProfiClear Premium TF-XL				Omschrijving
☐ A	gepompt	☐ B	Gravitatie
1		1		Deksel van het reservoir
2		2		Spoelvoorziening• Spoelt onder hoge waterdruk het grof vuil van de zeefelementen (3)
3		3		Filtertrommel met 16 zeefelementen• Zeefelementen voor grove vuildeeltjes tot 60 μm (optioneel ook met 150 μm verkrijgbaar)
4		4		2 × uitloop DN 180
5		5		Trommelmotor voor filtertrommel (3)• Motor wordt op de besturing (21) aangesloten
6		6		Spoelpomp• Voor het voeden van de spoelvoorziening (2)
7		7		Looprollen• Om de filtertrommel te geleiden
8		8		Inloop DN 110• ProfiClear Premium TF-XL gepumpt EGC: 2× Inloop
				• ProfiClear Premium TF-XL Gravitation EGC: 7× Inloop
9		9		Vuilafvoer DN 75 met schuifafsluiter
10		-		3 × doorvoer 50 mm (G2), om filterpompen aan te sluiten, met interne terugslagkleppen
11		11		5 × filterschijf 6 × 12 × 1 mm als vervanging (afdichting)
12		-		Aansluitset voor aansluiting filterpompen• Voor het aansluiten op doorvoeren 50 mm (G2) (10)
13		13		• Temperatuursensor• Bewaakt de watertemperatuur
14		14		Vuilgoot• Vangt de grove vuildeeltjes en het spoelwater van de zeefelemen-ten (3) op
15		15		Vuilafvoer DN 110 voor grof vuil
16		16		Niveausonde• Meldt het waterpeil in het filtersysteem
17		17		Signaalbox met niveausonde• Signaalbox wordt op de besturing (22) aangesloten
18		18		Aansluitkabel voedingsadapter voor stroomvoorziening trommelfil-ter (26)
19		19		2× dopmoer kap• Voor het bevestigen van de EGC-box bij ophanging aan de reser-voirwand
20		20		Besturing met EGC-box
21		21		Aansluitsteker voor trommelmotor
22		22		Aansluitsteker voor signaalkist
23		23		Netaansluitkabel besturing
24		24		Aansluitsteker voor spoelpomp
25		25		Afzekering van de besturing• Smeltzekering 5 × 20 mm, T16 A 250 V
26		26		• Elektrische voeding• Stroomvoorziening voor de trommelmotor
27		-		Bevestigingshoek voor montage voor UVC-zuiveringsunit Briton Pre-mium
-		28		Statusregistratie van de pomp• Meldt uitval van de pomp
-		29		2 × Grondpen voor het plaatsen van de besturing met EGC-box

3.3 Functiebeschrijving

De belangrijkste taak van de ProfiClear Premium-XL trommelfiltermodule is het afscheiden van grof vuil. Zeven (60 µm) scheiden allerlei soorten vuildeeltjes voordat het water het biologisch filter bereikt. Door de vaste deeltjes af te scheiden wordt een groot deel van de voedingsstoffen aan het water onttrokken.

De trommelfiltermodule vervult dus een belangrijke taak bij het ondersteunen van het biologische filter in de "Moving Bed"-module en in de afvoermodule. De maximale circulatiecapaciteit in het filtersysteem bedraagt bij het gepompte systeem 50000 l/h en bij het gravitatiesysteem 66000 l/h.

De stuurschakeling met ingebouwde microprocessor regelt en bewaakt automatisch het filterproces. De automatische zelfreinigende functie kan daarbij individueel worden aangepast aan de behoeften.

3.3.1 Gepompt systeem

□ C

Het filtersysteem niet boven de vijverwaterspiegel staan. Vervuild vijverwater wordt met een filterpomp uit de vijver in het filtersysteem gepompt. Het gereinigde water stroomt via een pijpleiding met een vrij verval terug naar de vijver.

Voordelen van het gepompte systeem:

• Minder installatiewerk
- eenvoudige uitbreiding van het systeem
- Eenvoudige voorschakeling van UVC-zuiveringsapparaten
- Optimaal afgestemd op OASE-filterpompen AquaMax Eco Premium

3.3.2 Gravitatiesysteem

□D

Het filtersysteem wordt compleet in de grond ingebouwd (filterschacht). De inlaatopening bevindt zich onder de vijverspiegel. Het vervuilde vijverwater komt via bodemafvoeren of skimmers in de eerste filterhouder en stroomt vervolgens door de volgende filtermodules. Conform het principe van de communicerende vaten (hydrostatische druk) past het waterpeil in de reservoirs zich aan op het vijverniveau. Een pomp in de laatste filtermodule pompt het gereinigde water via een pijpleiding terug in de vijver.

Voordelen van het gravitatiesysteem:

• goed transport en daardoor effectieve verwijdering van zwevende deeltjes door gebruik te maken van het gravitatieprincipe
• energie-efficiënt, omdat er nauwelijks sprake is van hoogteverschil en slechts een gering wrijvingsverlies
• kan onopvallend in de watertuin worden opgenomen
• UVC-zuiveringsunits kunnen worden nageschakeld en vervuilen slechts beperkt
• Optimaal afgestemd op OASE-filterpompen AquaMax Eco Gravity en AquaMax Eco Titanium.

3.4 Easy Garden Control-System (EGC)

Dit product kan met de Easy Garden Control-System (EGC) communiceren. EGC biedt in de tuin en bij de vijver comfortabele besturingsmogelijkheden via smartphone of tablet en garandeert veel comfort en betrouwbaarheid. Zie voer informatie over EGC en de diverse mogelijkheden www.oase.com/egc-start.

3.5 Beoogd gebruik

Gebruik het in de gebruiksaanwijzing beschreven product uitsluitend op de volgende manier:

• Voor het schoonmaken van tuinvijvers en natuurlijk water.
• Gebruik onder naleving van de technische gegevens. (→ Technische gegevens)

De volgende inperkingen gelden voor het apparaat:

- Uitsluitend te gebruiken bij een watertemperatuur van minimaal +4 °C en maximaal +35 °C.

- Nooit met andere vloeistoffen dan water gebruiken.

- Niet geschikt voor zoutwater.

- Nooit gebruiken zonder doorstromend water.

- Niet gebruiken in combinatie met chemicaliën, levensmiddelen, licht brandbare of explosieve stoffen.

- Niet gebruiken voor commerciële of industriële doeleinden.

- Dit is een apparaat klasse A. In woonomgevingen kan het apparaat radiografische storingen veroorzaken. Het is de verantwoordelijkheid van de gebruiker, passende maatregelen te nemen.

4 Plaatsen en aansluiten

OPMERKING

Als de geplande installatie aanmerkelijk afwijkt van de aanbevelingen in deze handleiding:

- Laat door een speciaalzaak controlleren of aan alle technische specificaties wordt voldaan. Voor een probleemloze werking is dit onontbeerlijk.

Elektrische spanning kan overlijden of zware verwondingen tot gevolg hebben.

• In de zwemvijver uitsluitend elektrische apparaten of installaties met nominale spanning U ≤ 12 V gebruiken.
• Bij elektrische installaties met een nominale spanning U > 12 V een afstand van minimaal 2 m tot de zwemvijver aanhouden.

VOORZICHTIG

Door het hoge gewicht van het apparaat zijn bij het dragen beknellingen van ledematen of beschadiging aan de wervelkolom mogelijk. Het apparaat heeft een massa van meer dan 25 kg.

• Gebruik geschikte draaghulpmiddelen (bijv. speciale draaggrepen).
• Met meerdere personen dragen, om de rug te ontlasten.
• Bescherm de ledematen tegen beknelling.
• Apparaat niet in gevulde toestand transporteren.

Plan de opstelling van het filtersysteem. Door een zorgvuldige planning en inachtname van de omgevingsomstandigheden bereikt u optimale bedrijfscondities.

Basisvereisten, waaraan voldaan moet worden:

• De filtermodules hebben in gevulde toestand een hoog gewicht. Kies een geschikte ondergrond (minstens plattering, beter nog beton) om verzakken te voorkomen.
• Plan voldoende bewegingsruimte, om reinigings- en onderhoudswerkzaamheden te kunnen verrichten.
• Leid het afvalwater in de riolering of zover van de vijver af, dat het niet in de vijver kan terugstromen.
• Indien u grovere vuildeeltjes en afvalwater in een gemeenschappelijke pijpleiding wilt samenvoegen, gebruik hiervoor dan minstens pijpleidingen DN 110.

TIP

Het filtersysteem werkt dag en nacht en ontwikkelt tijdens de automatische reinigingscycli spoelgeluiden.

• Bescherm uw omgeving tegen geluidsoverlast en houdt u zich aan de wettelijke voorschriften voor lawaaibescherming.
• Bouw het filtersysteem zodanig in, dat de behuizing de geluiden effectief dempt.
• Kies de locatie van het filtersysteem zodanig dat geluidsoverlast wordt voorkomen.

TIP

Een beekje of waterval is prima geschikt om water terug te laten lopen in de vijver. Daardoor wordt het gefilterde vijverwater met zuurstof verrijkt, voordat het in de vijver terugstroomt.

4.1.1 Gepompt systeem

□F

- Bodemplaat waterpas uitlijnen.

- De trommelfiltermodule 200 mm hoger dan de nageschakelde "Moving Bed"-module plaatsen, zodat de aansluitingen van beide modules (uitloop en inloop) op dezelfde hoogte liggen. – Tip: Met behulp van 24 standaard betonplaten van 500 × 500 × 50 mm een grondoppervlak vormen van 1500 × 1000 mm en vier lagen op elkaar leggen.

- Plaats de uitloop van het filtersysteem dusdanig dat het waterpeil in de trommelfiltermodule 280 ... 400 mm onder de rand van het reservoir ligt.

- Anders is een optimale respectievelijk probleemloze werking niet mogelijk.

- Bij gebruik van de ProfiClear Premium XL afvoermodule gepompt wordt het waterniveau automatisch ingesteld.

- Plaats de inloop in de vijver (bijvoorbeeld boven een beekje of waterval) maar niet hoger dan de uitloop van het filtersysteem.

4.1.2 Gravitatiesysteem

□ G

De juiste opstelling en een constant waterniveau in de vijver zijn belangrijke voorwaarden voor een optimale en probleemloze werking van het gravitatiesysteem.

Filterschacht maken:

• Graaf een voldoende grote kuil voor het filtersysteem.
• Bodemplaat waterpas uitlijnen.
• Bescherm de wanden van de kuil tegen het verzakken van de grond (metselen, betonneren).
• Zorg ervoor dat de kuil is beschermd tegen overstroming. Zorg voor een afvoer van het regenwater.

Filtersysteem opstellen:

• Stel het max. waterniveau voor de vijver vast.
• De bodemplaat, waarop het filtersysteem staat, moet 680 mm onder het max. waterniveau liggen (max. tolerantie: -20 mm).
• Waterniveau constant houden:

- Voor de werking van het gravitatiesysteem is een constant waterniveau in de vijver noodzakelijk. Toleranties tot -20 mm van het max. waterniveau zijn toegestaan.

- Wordt het max. waterniveau in de vijver overschreden, dan stroomt het water in de trommelfiltermodule via de vuilgoot af, tot het max. waterniveau weer is bereikt.

- Wordt het max. waterniveau met meer dan 20 mm onderschreden, dan is een optimale resp. probleemloze werking niet mogelijk.

- Advies: Met ProfiClear Guard wordt de vijver automatisch water toegevoerd, indien het water onder het toegestane niveau komt.

4.2 Trommelfilter aansluiten

4.2.1 Aanwijzing bij pijpleidingen

• Gebruik geschikte pijpleidingen.
• Gebruik geen rechthoekige buisstukken. Zeer efficiënt zijn ellebogen met een maximale hoek van 45°.
• Plak kunststofbuizen aan elkaar voor een duurzame en veilige verbinding of gebruik sokverbindingen met uittrekbeveiliging.
• Stilstaand water kan bij sterke vorst niet uitwijken en laat pijpleidingen barsten. Leg daarom pijpleidingen en slangen met licht afschot (50 mm/m), zodat ze leeg kunnen lopen.
• Bij het gravitatiesysteem moet de toevoer van de vijver en evt. de terugloop naar de vijver bij onderhouds- en reparatiewerkzaamheden kunnen worden geblokkeerd. Installeer daarvoor geschikte schuifafsluiters.
• Bij het gravitatiesysteem mag de som van de verliezen in de toevoerleidingen maximaal 7 mbar (7 cm) bedragen.
• Anders wordt tijdens de werking het minimale waterniveau in het filtersysteem onderschreden. Een optimale en probleemloze werking is niet mogelijk.

4.2.2 Inloop vervolgens de gepompt systeem

□ H, I

De trommelfiltermodule beschikt over twee aansluitingen DN 110 en drie aansluitingen 50 mm (G2). Bij voorkeur moeten de aansluitingen DN 110 worden gebruikt.

• Op elke DN 110 aansluiting kan een UVC-zuiveringunit of Bitron Premium een filterpomp (met OASE toebehoren 77191, 73751) worden aangesloten.
• Voor meer circulatiecapaciteit kunnen tot drie filterpompen worden aangesloten op de 50 mm (G2) aansluitingen.
• Constant bedrijf van de filterpompen is zonder terugslagkleppen mogelijk. Daardoor wordt het drukverlies verminderd.
• Door de ingebouwde terugslagkleppen is een intermitterend bedrijf van de filterpompen ook mogelijk bij de 50 mm (G2) aansluitingen.

UVC-zuiveringsunit monteren

Zo gaat u te werk:

• UVC-zuiveringsunit aansluiten. (→ gebruiksaanwijzing Bitron Premium)
  □H
• Bitron Premium met de driehoeksplaat op het reservoir fixeren.

Aansluiting 50 mm (G2)

Zo gaat u te werk:

□1

1. Schroefkap met vlakke afdichting van de doorvoering afschroeven.
2. Wartelmoer met slangaansluiting 50 mm (G2) en vlakke afdichting op de doorvoer schroeven. Wartelmoer handvast aandraaien.
3. Slang 50 mm (G2) van de filterpomp op de slangaansluiting schuiven en met een slangklem borgen.

4.2.3 Inloop aansluiten gravitatiesysteem

□J

De trommelfiltermodule beschikt over zeven aansluitingen DN 110 waarmee via de pijpleidingen de toevoer van de vijver wordt aangesloten.

• Advies: Het debiet per inloop DN 110 beperken tot een waarde van 10000 l/h.
• Geschikte pijpleidingen DN 110 voor de verbinding van de bodemuitloop en/of afschuimer en inloop gebruiken.
• Montagemateriaal voor het aansluiten van de pijpleiding DN 110: OASE-accessoire 73751.
• Scherm de pijpleidingen af zodat er geen vissen in kunnen zwemmen.

4.2.4 Vuilafvoer aansluiten

□ A, B

Via de afvoer voor grove vuildeeltjes DN 110 (bovenste uitloop op het reservoir) stromen de zich in de vuilgoot verzamelde grove vuildeeltjes weg.

- Sluit een passende pijpleiding DN 110 aan en voer het vuile water in de riolering.

Via de vuilafvoer DN 75 met schuifafsluiter op het onderste reservoir kan indien nodig (reiniging, reparatie, overwinteren) het water in het reservoir worden afgetapt.

- Sluit een passende pijpleiding DN 75 aan en voer het vuile water in de riolering.

TIP

De pijpleiding DN 75 en de pijpleiding DN 110 van het trommelfilter voor de grove verontreiniging kunnen samen worden gevoegd om het afvalwater samen via een buis DN 110 in de riolering af te voeren.

Daardoor wordt een comfortabele drukspoeling voor de leiding van het afvalwater bereikt.

4.3 Besturing aansluiten

De bedrading bevat de aansluitleidingen van de signaalbox, de trommelmotor en de spoelpomp. De aansluitleidingen moeten worden aangesloten, de EGC-box is al aangesloten.

□K

- Verbind de drie stekkers op de kabelboom met de bussen op de besturing. De wartelmoeren handvast vastdraaien.

- De aansluitingen zijn verpolingsveilig en kunnen niet worden verwisseld.

4.4 Voedingsadapter aansluiten

De voedingsadapter dient als stroomvoorziening voor de besturing en de trommelmotor.

- De stekkerverbinding met de besturing moet altijd spanningsloos worden gemaakt of opnieuw worden aangesloten. Hiertoe de voedingsadapter loskoppelen van de stroomvoorziening.

Zo gaat u te werk:

□L

- Sluit de stekker van de besturing aan op de bus van de voedingsadapter. De wartelmoer handvast vastdraaien.

- De aansluitingen zijn verpolingsveilig en kunnen niet worden verwisseld.

4.4.1 EGC-Box aansluiten

□M

De integratie van het filtersysteem in het EGC-netwerk is een optie en voor de goede werking niet absoluut noodzakelijk. (→ Easy Garden Control-System (EGC))

Voor de aansluiting van de EGC-box is de Connection Cable EGC nodig.

Belangrijk voor een betrouwbare verbinding en een storingsvrij EGC-netwerk is de juiste bevestiging van de connector.

Zo gaat u te werk:

□ N

1. Beschermkap op EGC-IN verwijderen.

2. Stekker van de Connection Cable EGC insteken en met de beide schroeven vastzetten (max. 2,0 Nm).

- De rubberafdichting moet schoon zijn en goed sluitend zitten.

– Een beschadigde rubberafdichting vervangen.

1. Verwijder de beschermkap op EGC-OUT, plaats de eindweerstand en borg deze met beide schroeven (max. 2,0 Nm) of sluit nog een EGC-compatibel apparaat aan.

- Op het laatste apparaat in het EGC-netwerk is op EGC-OUT geen Connection Cable EGC aangesloten. Op deze EGC-OUT moet de eindweerstand zijn aangesloten, zodat het EGC-netwerk correct is afgesloten.

- De eindweerstand is meegeleverd met de InScenio FM-Master EGC resp. de InScenio EGC-Controller.

4.5 Besturing met EGC-box opstellen

4.5.1 Gepompt systeem

• Plaats de besturing op een afstand van minstens 2 m bij de vijver vandaan.
• Besturing tegen direct zonlicht beschermen
• De besturing is spatwaterdicht en mag in de regen staan.

Zo gaat u te werk:

□ O

1. Besturing en EGC-box hetzij aan de reservoirwand of via schroefhaken op een andere plek ophangen.
2. Als de EGC-box aan de reservoirwand wordt opgehangen, beide kappen op de bevestigingspunten van de dopmoeren aanbrengen.
3. Door de kappen wordt de EGC-box bevestigd.

4.5.2 Gravitatiesysteem

□ P

• Plaats de besturing op een afstand van minstens 2 meter van de vijver.
• Besturing tegen direct zonlicht beschermen
• De besturing is spatwaterdicht en mag in de regen staan.
• Beide grondpennen op de besturing schuiven en grondpennen in de bodem steken.

OPMERKING

• Nooit op de besturing slaan.
• De beide grondpennen op de besturing schuiven.
• Grondpennen met lichte druk op de bodem drukken, om inslagpunten te markeren.

Bij harde bodem:

• Grondpennen van de besturing aftrekken en in de bodem slaan.
• Besturing op de grondpennen schuiven.

5 Ingebruikname

• Reinig de vijver grondig voor de eerste ingebruikname, zodat het filtersysteem niet vanwege te sterk vervuild water overbelast raakt. Voor de reiniging adviseert OASE de vijverslibzuiger Pondovac.
• Bij een nieuw aangelegde vijver kan de reiniging in de regel komen te vervallen.
• Het filtersysteem moet tijdens het vijverseizoen 24 uur per dag worden gebruikt.

WAARSCHUWING

Dood of zware verwondingen door gevaarlijke elektrische spanning!

• Voordat u in het water grijpt, moet u eerst de netspanning van alle apparaten die zich in het water bevinden uitschakelen.
• De netspanning uitschakelen voordat er aan het apparaat mag worden gewerkt.

OPMERKING

Apparaat wordt onherstelbaar beschadigd als deze met een dimmer wordt gebruikt. Het bevat gevoelige elektrische componenten.

• Sluit het apparaat niet aan op een dimbare voeding.
• Apparaat niet in gevulde toestand transporteren.

OPMERKING

Spoelpomp mag niet drooglopen. Mogelijke gevolgen: Spoelpomp wordt onherstelbaar beschadigd.

• Waterstand regelmatig controleren. Spoelpomp moet tijdens werking onder water liggen.
• Besturing pas inschakelen nadat het reservoir onder water staat.

TIP

Tijdens de inbedrijfname wordt in het display van de besturing Er-88 getoond,

• zolang in het filterhuis het uiteindelijke waterpeil nog niet is bereikt,
• wanneer de statusregistratie van de pomp niet correct is ingesteld.

Wanneer het filtersysteem correct werkt, dan wordt de systeemmelding automatisch gereset.

5.1 Gepompt systeem

5.1.1 Volgorde van de ingebruikname

Zo gaat u te werk:

□ A

1. Onderop het reservoir schuifafsluiter voor vuilafvoer sluiten.
2. Controleer het gehele filtersysteem (pijpleidingen en slangen) op volledigheid.
3. Haal het deksel van de behuizing.
4. Filtertrommel handmatig een keer geheel draaien, zodat de vrije loop gewaarborgd is.
5. Filter met water vullen totdat de spoelpomp ondergedompeld is (droogloopbeveiliging spoelpomp).
6. Reservoirdeksel erop leggen.
7. Bij opgetild reservoirdeksel staat de filtertrammel uit veiligheidsoverwegingen stil.
8. Besturing inschakelen en evt. instellingen doorvoeren. (→ Bediening)
9. Filterpomp en evt. UVC-zuiveringsapparaat inschakelen.
10. Het water moet via de terugloop in de vijver terugstromen.
11. Controleer alle pijpleidingen, slangen en hun aansluitingen op dichtheid.
12. Uitzettende afdichtingen kunnen aanvankelijk ondicht zijn, omdat zij pas bij watercontact geheel afdichten.
13. Evt. niveauregistratie instellen. (→ Niveauregistratie instellen)

5.1.2 Niveauregistratie instellen

□Q

Bij een gepompt systeem is het waterniveau in het filtersysteem onafhankelijk van het waterni-veau van de vijver. Het waterpeil in het filtersysteem is afhankelijk van het circulatievermogen. Daarom kan een instelling van de niveauregistratie nodig zijn.

U kunt de niveausonde op drie posities monteren. De gegevens berusten op de aanname, dat op de ProfiClear Premium XL afvoermodule gepompt per 12500 liter debiet ten minste één uitloop DN 110 als terugloop naar de vijver wordt gebruikt.

• Stand 1: Bij hoge debiethoeveelheid van > 45000 l/h en/of een sterk vervuilde vijver.
• Stand 2: Bij normale debiethoeveelheden van 30000 ... 45000 l/h (aflevertoestand).
• Stand 3: Bij geringe debiethoeveelheden van <30000 l/h (geringe spoelfrequentie).

Zo gaat u te werk:

1. Beide borgmoeren losdraaien. Moeren en inbusbouten verwijderen.
2. Niveauregistratie overeenkomstig het rooster op de gewenste positie schuiven en met inbusbouten en borgmoeren fixeren. Beide moeren vastdraaien.

5.2 Gravitatiesysteem

5.2.1 Volgorde van de ingebruikname

Zo gaat u te werk:

□ B

1. Onderop het reservoir schuifafsluiter voor vuilafvoer sluiten.
2. Controleer het gehele filtersysteem (pijpleidingen en slangen) op volledigheid.
3. Haal het deksel van de behuizing.
4. Filtertrommel handmatig een keer geheel draaien, zodat de vrije loop gewaarborgd is.
5. Schuifafsluiter op de inloop en evt. uitloop openen, om het filtersysteem met water te vullen.

6. Vijver vullen tot het maximale waterniveau is bereikt.

7. Waterniveau in de trommelfiltermodule controleren. Zie sticker met markeringen aan de binnenkant van de reservoirwand.

8. Ideaal waterniveau: 120 mm onder reservoirrand boven

9. Toegestane tolerantie: -20 mm (140 mm onder reservoirrand boven)

10. Opstelling corrigeren, indien het minimale waterniveau niet wordt bereikt.

11. Controleer alle pijpleidingen, slangen en hun aansluitingen op dichtheid.

12. Uitzettende afdichtingen kunnen aanvankelijk ondicht zijn, omdat zij pas bij watercontact geheel afdichten.

13. Reservoirdeksel erop leggen.

14. Bij opgetild reservoirdeksel staat de filtertrommel uit veiligheidsoverwegingen stil.

15. Besturing inschakelen en evt. instellingen doorvoeren. (→ Bediening)

16. Filterpompen en evt. UVC-zuiveringsunit in de ProfiClear Premium XL afvoermodule inschakelen.

17. Niveauregistratie op het waterniveau in het filtersysteem instellen. (→ Niveauregistratie instellen)
18. Eventueel de statusregistratie van de filterpomp instellen. (→ Statusregistratie van de filterpomp; instellen)

5.2.2 Niveauregistratie instellen

Stel voor de optimale werking van het filtersysteem de niveauregistratie in op het waterniveau in het reservoir. Voor de instelling hebt u een 10 mm-steeksleutel nodig.

Zo gaat u te werk:

□R

1. Haal het deksel van de behuizing.
2. Bij opgetild reservoirdeksel staat de filtertrommel uit veiligheidsoverwegingen stil en in het display van de besturing wordt E_r getoond.
3. Filterpompen uitschakelen en waterniveau controleren.
4. Het waterniveau moet zich ter hoogte van de max.-markering aan de binnenkant van de reservoirwand bevinden maar absoluut ook boven de markering min.
   – Evt. waterniveau in de vijver aanpassen.
5. Netspanning uitschakelen (besturing moet spanningsvrij zijn).
6. De beide schroeven van de niveauregistratie losdraaien, zodat deze gemakkelijk kan worden verschoven.
7. Reservoirdeksel erop leggen.
8. Besturing en filterpompen inschakelen en een reinigingsprocedure starten.
9. Besturing spanningsvrij schakelen en reservoirdeksel eraf halen.
10. Niveauregistratie verschuiven, tot de markering op de behuizing congruent aan het waterni-veau is.
11. De beide schroeven van de niveauregistratie vastdraaien.
12. Reservoirdeksel erop leggen en besturing inschakelen.

TIP

• Voer de instelling zo spoedig mogelijk na het reinigen uit. De zeefelementen vangen continu vuil op. Daardoor daalt het waterniveau in het reservoir.
• Tenslotte opnieuw een reinigingsprocedure starten en de instelling controleren. Eventueel de instelling corrigeren.
• Instelling opnieuw controleren, wanneer de gewenste waterkwaliteit is bereikt.

5.2.3 Statusregistratie van de filterpomp; instellen

TIP

Alleen onder de volgende omstandigheden is een instelling nodig:

• De opstellingshoogte van het filterhuis wijkt af van de systeemspecificaties.
• De toegestane leidingwrijvingsverliezen in de toevoerleidingen wijken aanmerkelijk af.

De statusregistratie van de filterpomp meldt via de systeemmelding Er-88, of de filterpomp correct werkt.

• Wanneer de filterpompen worden ingeschakeld en soepel lopen, daalt het waterniveau in het trommelfilter en hangt de vlotterschakelaar vrij.
• Als het debiet daalt (bijv. bij een storing aan een filterpomp), stijgt het waterniveau en wordt de systeemmelding Er-BB geactiveerd.

- De systeemmelding Er-88 wordt pas gegeven, wanneer de statusregistratie continu 10 minuten lang is geschakeld. Daardoor wordt voorkomen, dat kortstondige variaties in het waterpeil de systeemmelding Er-88 genereren.

Om te waarborgen dat de statusregistratie correct meldt, moet de instelling overeenkomstig het waterniveau in het filterhuis worden gecontroleerd en eventueel worden gecorrigeerd. Bovendien mogen de verliezen in de toevoerleidingen door de filterpompen maximaal 3,5 mbar (3,5 cm) bedragen.

- De statusregistratie kan indien gewenst worden uitgeschakeld. (→ Statusregistratie van de filterpomp; instellen)

Zo gaat u te werk:

□S

1. Haal het deksel van de behuizing.

- Bij opgetild reservoirdeksel staat de filtertrommel uit veiligheidsoverwegingen stil en in het display van de besturing wordt E_r getoond.

1. Schakel de filterpomp uit.

2. Netspanning uitschakelen (besturing moet spanningsvrij zijn).

3. Afstand tussen bovenkant huis en waterpeil meten en aan de hand van de tabel de positie van de houder bepalen.

4. Wanneer de bepaalde positie afwijkt van de actuele positie, dan moet de positie worden gecorrigeerd.

- Beide schroeven in de houder losmaken en verwijderen. Houder in de juiste positie schuiven en met beide schroeven bevestigen.

1. Reservoirdeksel erop leggen.

2. Besturing en filterpompen inschakelen en de werking van de statusregistratie controleren.

De statusregistratie is correct ingesteld, wanneer de vlotter bij ingeschakelde filterpomp daalt en bij uitgeschakelde filterpomp de systeemmelding Er-88 pas na 10 minuten wordt gegeven.

Waterniveau in filterhuis/vijver(gemeten vanaf de bovenkant van het huis bij uitgeschakeldefilterpomp)
max.	min.
169 mm	189 mm	9
162 mm	182 mm	8
155 mm	175 mm	7
148 mm	168 mm	6
141 mm	161 mm	5
134 mm	154 mm	4
127 mm	147 mm	3
120 mm	140 mm	2^1)
113 mm	133 mm	1

1) fabrieksinstelling

6 Bediening

6.1 Overzicht besturing

88 °C Controller On|Off Quit Error Menu Clean 1 2 3 4 5 6

Prot|Clear 0001

1 Display

• Weergave van de bedrijfsstatus
• Weergave van de menu's en waarden voor de instelling van de trommelfilter
• Weergave van de status van de pomp
• Standaard wordt de actuele watertemperatuur [°C] weergegeven

2 Toets On|Off, Quit Error

• Trommelfilter in- of uitschakelen
- Foutmeldingen terugzetten

3 LED, 2-kleurig

• LED brandt rood: besturing uitgeschakeld (OFF)
- LED brandt groen: besturing ingeschakeld ( _n )

4 Toets Menu

Keuze uit de volgende menu's en wijziging van de waarden:

• reinigingstijd "Cleaning" (CL)
- Verlengde reinigingstijd "Extra Cleaning" (EC)
• Tijdafhankelijke reiniging "Intervall" (In)
- Statusregistratie van de pomp (E7)

5 Toets Clean

• Handmatige reinigingsprocedure starten, actieve reinigingsprocedure afbreken
  • LED (6) brandt tijdens actieve reinigingsprocedure

6 LED blauw

• LED brandt: reinigingsprocedure actief

6.2 Inschakelen/uitschakelen

Zo gaat u te werk	Info
Inschakelen: on 3 s ingedrukt houden.LED (3) brandt groen.Display toont ca. 5 s on .	De display toont standaard de watertemperatuur.Na een spanningsonderbreking blijft de besturing in de ingeschakel-de toestand.
Uitschakelen: on 3 s ingedrukt houden.LED (3) brandt rood.Display toont OFF .	De besturing schakelt alle functies uit.Na een spanningsonderbreking blijft de besturing in de uitgeschakel-de toestand.

6.3 Bedrijfsmodi

Omschrijving	Info
Automatisch bedrijf:Bedrijfsmodus voor de reguliere werking.	De display toont standaard de watertemperatuur.Een reinigingsprocedure wordt automatische gestart, indien de niveausonde een te sterk afwijkend waterniveau meldt.Waterniveau overschrijdt een bepaald waterniveau.Na 20 automatische reinigingsprocedures wordt een reinigingsprocedure met verlengde reinigingstijd doorgevoerd.
Tijdafhankelijk bedrijf	Als aanvulling op de automatische reiniging (afhankelijk van het waterniveau in de trommelfilter) kan een tijdafhankelijke reiniging worden doorgevoerd. ( I_o : Tijdsafhankelijke reiniging "Interval")De duur van de reinigingsprocedure komt overeen met de in het menu Reinigingstijd "Cleaning" ingestelde tijd. ( : Reinigingstijd "Cleaning")

6.4 Handmatige reiniging

Zo gaat u te werk	Info
3 s bedienenLED (6) brandtDisplay toontCLProcedure afbreken: toets opnieuw bedienen	Uit veiligheidsoverwegingen wordt bij opgetild filterdeksel de trom-melmotor geblokkeerd. Om te testen of de mondstukken functione-ren kunt u de spoelpomp nog steeds handmatig starten.Elke actieve reinigingsprocedure (automatisch, tijdafhankelijk ofhandmatig) kan door het bedienen van de toets worden gestopt.

6.5 Instellingen in de menu's

TIP

Instellingen in de menu's zijn uitsluitend mogelijk als de besturing is ingeschakeld.

6.5.1 CL: Reinigingstijd "Cleaning"

Door instelling van de reinigingstijd verandert de duur van de reinigingsprocedure. Verleng de reinigingstijd, indien de hoeveelheid vuil niet zonder problemen wegstroomt. Dit kan bijv. nodig zijn, indien zeer lange of hoekige afvoerleidingen werden gelegd of er sprake is van bijzonder veel kleverig vuil (bijv. in kuitperioden).

Houd er rekening mee, dat een verlengde reinigingstijd een verhoogd waterverbruik betekent. In de regel is de basisinstelling van 10 s voldoende (komt overeen met ca. een ^7/_8 trommelomdraaiing).

Zo gaat u te werk		Info
1.	meerdere keren indrukken, tot in de display wordt weergegeven.	Afbreken en menu verlaten: 10 s wachten ofOnOffofCleanindrukken.
2.	5 s ingedrukt houden, tot in de dis-play de tijd wordt weergegeven.	Afbreken en menu verlaten: 5 s wachten ofOnOffofCleanindrukken.
3.	meerdere keren indrukken, om de waarde te wijzigen.Snel wijzigen: toets ingedrukt houden	Instelbaar bereik: 10 – 30 sStapinterval: 1 sTelprocedure alleen omhoog. Na de waarde 30 springt de weergave weer op 10.Ingesteld waarde opslaan: 5 s wachten tot het menu automatisch wordt verlaten.Afbreken zonder op te slaan en menu verlaten:OnOffofCleanindrukken.

6.5.2 In: Tijdsafhankelijke reiniging "Interval"

Buiten de automatische reiniging kan het apparaat tevens een tijdsafhankelijke reiniging doorvoeren. Deze functie is in het bijzonder bij visvijvers praktisch. Want daardoor is ook bij geringe hoeveelheden vuil zekergesteld, dat afgescheiden excrementen steeds uit het watercircuit worden gehaald, voordat voedingsstoffen geactiveerd kunnen worden.

Pas de tijdsinterval aan de behoeften aan. Met een tijdsinterval van 20 minuten (basisinstelling) is de trommelfiltermodule in de regel optimaal ingesteld. Bij een tijdsinterval van 0 minuten is de functie gedeactiveerd.

De tijdsafhankelijke reiniging heeft geen invloed op de automatische reiniging, die bij een te laag waterniveau start. Na elke automatische reiniging wordt de tijdsinterval teruggezet en loopt de tijd opnieuw af.

Zo gaat u te werk		Info
1.	meerdere keren indrukken, tot in de display In wordt weergegeven.	Afbreken en menu verlaten: 10 s wachten ofOnlOlf ofCleanindrukken.
2.	5 s ingedrukt houden, tot in de dis-play de tijd wordt weergegeven.	Afbreken en menu verlaten: 5 s wachten ofOnlOlf ofCleanindrukken.
3.	meerdere keren indrukken, om de waarde te wijzigen. I wijzigen: toets ingedrukt houden.	Instelbaar bereik: 0, 3 – 60 min0 min: geen tijdsafhankelijke reinigingStapinterval: 1 minTelprocedure alleen omhoog. Na de waarde 60 springt de weergave weer op 0.Ingesteld waarde opslaan: 5 s wachten tot het menu automatisch wordt verlaten.Afbreken zonder op te slaan en menu verlaten:OnlOlf of Cleanindrukken.

Verlengde reinigingstijd "Extra Cleaning"

Om grotere afzettingen in de vuilgoot of het pijpleidingensysteem te voorkomen, beschikt het apparaat over een verlengde reinigingstijd. De verlengde reinigingstijd begint na een definieerbaar aantal reinigingscycli. (→ IE: Interval van de verlengde reinigingstijd "Interval Extra Cleaning")

U kunt de reinigingstijd verhogen en zo door extra water de leiding spoelen. In de basisinstelling bedraagt de verlengde reinigingstijd 20 s.

Zo gaat u te werk		Info
1.	meerdere keren indrukken, tot in de display EC wordt weergegeven.	Afbreken en menu verlaten: 10 s wachten of OnOff of Clean indrukken.
2.	5 s ingedrukt houden, tot in de display de verlengde reinigingstijd wordt weergegeven.	Afbreken en menu verlaten: 5 s wachten of OnOff of Clean indrukken.
3.	meerdere keren indrukken, om de waarde te wijzigen.• Snel wijzigen: toets ingedrukt houden.	Instelbaar bereik: 10 s – 9 min.– Een waarde in minuten wordt in het display met een streepje aan-geveven (bijv. ' ).Stapgrootte bij 10 – 59 s: 1 sStapgrootte bij 1 – 9 min: 1 min.Telprocedure alleen omhoog. Na de waarde 9 min springt de weer-gaveweer op 10.Ingesteld waarde opslaan: 5 s wachten tot het menu automatisch wordt verlaten.Afbreken zonder op te slaan en menu verlaten: OnOff of Clean indruk-ken.

6.5.4 /E: Interval van de verlengde reinigingstijd "Interval Extra Cleaning"

In dit menu wordt het aantal reinigingscycli ingesteld waarna een verlengde reinigingstijd "Extra Cleaning" plaatsvindt.

In de basisinstelling bedraagt de verlengde reinigingstijd "Extra Cleaning" na 20 reinigingscycli.

Zo gaat u te werk		Info
1.	meerdere keren indrukken tot in het display IE wordt weergegeven.	Afbreken en menu verlaten: 10 s wachten of OnOff of Clean indrukken.
2.	5 s ingedrukt houden, tot in de display de verlengde reinigingstijd wordt weergegeven.	Afbreken en menu verlaten: 5 s wachten of OnOff of Clean indrukken.
3.	meerdere keren indrukken, om de waarde te wijzigen.• Snel wijzigen: toets ingedrukt houden.	Instelbaar bereik: 20 ... 99 spoelprocessenStapinterval: 1Telprocedure alleen omhoog. Na de waarde 99 springt de weergave weer op 20.Ingesteld waarde opslaan: 5 s wachten tot het menu automatisch wordt verlaten.Afbreken zonder op te slaan en menu verlaten: OnOff of Clean indrukken.

6.5.5 E7: Statusregistratie van de pomp

De statusregistratie van de pomp signaleert via de systeemmelding Er-88, of de pomp correct werkt. De statusregistratie is in de basisinstelling ingeschakeld.

Zo gaat u te werk		Info
1.	meerdere keren indrukken, tot in de display E? wordt weergegeven.	Afbreken en menu verlaten: 10 s wachten ofOnOffofCleanindrukken.
2.	5 s ingedrukt houden, tot in de dis-play de waarde 0 of 1 wordt weergegeven.	Afbreken en menu verlaten: 5 s wachten ofOnOffofCleanindrukken.
3.	indrukken, om de waarde te wijzigen.	Instelbaar bereik: 0 of 10: Statusregistratie van de pomp is uitgeschakeld.1: Statusregistratie van de pomp is ingeschakeld.Afbreken zonder op te slaan en menu verlaten:OnOffofCleanindrukken.

6.6 Aantal reinigingsprocedures aflezen

6.6.1 Reinigingsprocedures in 24 uur

Zo gaat u te werk

Info

Opgeslagen wordt de som van de automatische en tijdafhankelijke reinigingsprocedures. De 4-cijferige waarde wordt successievelijk steeds door twee cijfers in de display weergegeven.Voorbeeld:01-17: komt overeen met 117 reinigingenVoor een betere leesbaarheid wordt het getal na een langere pauze 5 keer herhaald:01-17---01-17---01-17---01-17---01-17Opmerking:Bij het uitschakelen van de netspanning wordt de teller op 0 teruggezet.Opmerking:Op basis van de zelfcontrole van het filtersysteem kunnen zeer uiteenlopende waarden worden weergegeven. De zelfcontrole bewaakt de automatische reiniging. De controle vindt continu plaats in een cyclus van 2 x 24 uur. De controle is pas actief vanaf een watertemperatuur van >12 °C.Eerste cyclus van 24 uurAls er minimaal een automatisch reinigingsproces herkend wordt, dan wordt de cyclus na afloop herhaald.Als er geen automatisch reinigingsproces herkend wordt, dan begint na afloop van de cyclus de tweede cyclus van 24 uur.Tweede cyclus van 24 uurDe tijdafhankelijke reiniging is gedeactiveerd. Daardoor wordt het aantal reinigingsprocessen verminderd.Als er minimaal een automatisch reinigingsproces herkend wordt, dan start na afloop van de cyclus de tweede cyclus van 24 uur weer.Als er geen automatisch reinigingsproces herkend wordt, dan wordt na afloop van de cyclus de systeemmelding Er-22 gegene-reerd. De tijdafhankelijke reiniging start weer. Vindt er nu een automatisch reinigingsproces plaats, dan start de eerste cyclus van 24 uur weer. De systeemmelding Er-22 wordt automatisch terugge-zet.

6.6.2 Totaal aantal reinigingsprocedures

Zo gaat u te werk

Info

[IMAGE] en [IMAGE] ingedrukt houden.

Opgeslagen wordt de som van de automatische, handmatige en tijd-afhankelijke reinigingsprocedures. De 8-cijferige waarde wordt successievelijk steeds door twee cijfers in de display weergegeven.Voorbeeld:00-00-12-44: komt overeen met 1244 reinigingenVoor een betere leesbaarheid wordt het getal na een langere pauze 4 keer herhaald:00-00-12-44---00-00-12-44---00-00-12-44---00-00-12-44Opmerking:Bij het uitschakelen van de netspanning wordt steeds het aantal procedures op honderd afgerond en opgeslagen.

6.7 Basisinstelling laden

Zo gaat u te werk	Info
onfom en Menu 10 s ingedrukt houden, tot in de display rE wordt weergegeven.	Alle individueel ingestelde waarden worden overschreven!Volgende waarden worden ingesteld:Reinigingstijd CL: 10 sVerlengde reinigingstijd EC: 20 sInterval van de tijdsafhankelijke reiniging In: 20 minInterval extra reiniging IE: Elke 20 spoelingen

6.8 Systeemmeldingen

De systeemmeldingen bestaan uit 4 posities. Ze worden achtereenvolgens door telkens twee cijfers op het scherm getoond.

Systeemmelding		Verdere beschikbare functies	Mogelijke oorzaak	Oplossing	Stel de systeemmelding terug
Er-11	Reservoirdeksel eraf getild	Handmatig reinigen (alleen mondstukken, filtertrommel draait niet)	Reservoirdeksel eraf getild	Plaats het deksel op de kast	Zelfwerkend door deksel op de kast te plaatsen
			Deksel onjuist op het huis gelegd	Draai het deksel zo, dat de magneet in het deksel zich boven de signaalkast bevindt
			Signaalkast niet aangesloten	Sluit de signaalkast op de stuurschakeling aan
Er-22	Watertemperatuur > 12 °C EN de laatste automatische reinigen is meer dan 24 uur geleden	Handmatige reinigingAutomatisch bedrijfTijdsafhankelijke reinigingVerlengde reinigingstijd "Extra Cleaning"	Zeefelementen ondicht	Zeefelementen controleren, indien nodig vervangen	Toets5 s indrukkenZelfwerkend, als de niveausonde schakelt
			Trommelafdichting ondicht	Trommelafdichting controleren
			Niveausonde klemt of is defect	Niveausonde reinigen zodat het mechanisme soepol loopt, indien nodig vervangen
			Niveausonde onjuist ingesteld	Niveauregistratie instellen (→ Ingebruikname)
Er-33	20 reinigingen achter elkaar	Handmatige reinigingTijdsafhankelijke reinigingVerlengde reinigingstijd "Extra Cleaning"	Niveausonde klemt of is defect	Niveausonde reinigen zodat het mechanisme soepel loopt, indien nodig vervangen	Toetsindrukken
			Zeefelementen sterk vervuild	Zeefelementen reinigen/ontkaiken (→ Zeefelement demonteren)
			Spoelpomp functioneort niet	Reservoirbodem schoonmaken, spoelpomp reinigen (→ Spoelpomp reinigen)Aansluiting pomp controleren
			Spoelmonden verstopt	Maak de spoelmonden schoon
			Fillertrommel draait niet	Motoraansluiting controlerenControleer de draaibeweging van de filtertrommel. Controleer daartoe de merktekens (1 - 8) op de filtertrommel om de draaibeweging te kunnen vaststellen.
			Water in de vijver is sterk vervuild	Voor de duur van sterke vervuiling moet het debiet worden verlaagd totdat de foutmelding niet meer verschijnt.Gebruik voor de duur van sterke vervuiling zeef-elementen met grovere zeven.

NL

Systeemmelding		Verdere beschikbare functies	Mogelijke oorzaak	Oplossing	Stel de systeemmelding terug
E-33	20 reinigingen achter elkaar	Handmatige reinigingTijdsafhankelijke reinigingVerlengde reinigingstijd "Extra Cleaning"	Uitsluitend zwaartekrachtsysteem:		Toetsindrukken
			Waterpeil ligt lager dan de niveau-sonde	Verhoog het waterpeil in de vijverZet de water-bijvoeding OASE ProfiClear Guard inNiveausonde lager plaatsen (→ Niveauregistratie instellen)– Een verlaagde niveausonde vermindert de beweging van de Pond Pads in het filtersysteem.
			Niveausonde te hoog ingesteld	Niveausonde lager plaatsen (→ Niveauregistratie instellen)– Een verlaagde niveausonde vermindert de beweging van de Pond Pads in het filtersysteem.
			Waterpeil in het systeem te laag:Te hoog debiet (pompcapaciteit te hoog)Watertoevoer te laagWatertoevoer verstopt	Reduceer het debiet (pas de pompcapaciteit aan)Kies zo nodig een grotere leidingdiameter voor het toevoeren van waterMaak de watertoevoer schoon
			Uitsluitend pompsysteem:
			Niveausonde te laag ingesteld	Niveauregistratie instellen (→ Niveauregistratie instellen)
			Waterpeil in het systeem te hoog:Uitloopleiding vervuildUitloopopening te kleinTe hoog debiet (pompcapaciteit te hoog)	Uitloopleiding reinigenVergoot de uitloopopeningReduceer het debiet (pas de pompcapaciteit aan)
Systeemmelding		Verdere beschikbare functies	Mogelijke oorzaak	Oplossing	Stel de systeemmelding terug
Er-44	Motor geblokkeerd (de stuurschakeling heeft 3 keer gepoogd de motor telkens 5 keer te laten aanlopen)	Geen	Filtertrommel loopt zwaar of klemt	Trommelrand / trommelafdichting reinigen en trommelrand invetten. Uitsluitend origineel vet van OASE (besteinummer 27872) gebruiken.Controleren of de looprollen soepel draaienVerwijder grotere deeltjes van de tandkrans (bijvoorbeeld slakken, steenljes)	Toetsindrukken
			Bij het inbouwen van de trommel raakte de lip van de trommelafdichting bekneld	Bouw de trommel uit. Let er bij het opnieuw inbouwen op dat de trommelafdichting goed zit
			De trommel wordt eenzijdig belast	Stel de kast waterpas op

- NL -

Systeemmelding		Verdere beschikbare functies	Mogelijke oorzaak	Oplossing	Stel de systeemmelding terug
			Uitsluitend gepompt systeem:
			Waterpell te laag	Het waterpell in de trommelfilter moet 280...400 mm onder de rand van het reservoir liggen.
			Uitsluitend zwaartekrachtsysteem:
			Het verschil in het waterpell tussen inloopzijde / trommelzijde is te groot	• Stel de oorzaak van dit verschil vast en neem die oorzaak weg (bijvoorbeeld: niveausonde te laag ingesteld, zeef verstopt, spoeling buiten werking)• Schakel de pompen uit en wacht tot het waterpell is gestabiliseerd. Schakel daarna de pompen weer in en controloer het verschil.
Systeemmelding		Verdere beschikbare functies	Mogelijke oorzaak	Oplossing	Stel de systeemmelding terug
Er-55	Meer dan 960 reinigingen in 48 uur	Handmatige reinigingAutomatisch bedrijfTijdsafhankelijke reini-gingVerlengde reinigingstijd "Extra Cleaning"	Kortstondige sterke vuilbelasting:Inloopfase van het filtersysteem (bijv. tijdens de eerste inbedrijf-neming)De vissen schieten kuit	Wacht totdat de vuilbelasting afneemtDeze bedrijfstoestand is atypisch. Vermijd continube-drijf.	-ToetsOnP5 s indruk-ken-Automatisch als het aantal reinigingen on-der 960 daalt
			Vijver sterk verontreinigd	Vijver reinigenReduceer de vuilbelasting
			Zeefelementen sterk verontreinigd	Zeefelementen reinigen/ontkalken (→ Zeefelement demonteren)
			Geringe reinigende werking als gevolg van vervulde mondstukken	Maak de mondstukken schoon
			Waterpell in het systeem te hoog:Uitloopleiding vervulldUitloopopening te kleinMax. debiet overschreden	Uitloopleiding reinigenVergoot de uitloopopeningReduceer het debiet
Er-55	Schakelelement voor spoelpomp in de stuur-schakeling te heet	Geen	Stuurschakeling werd aan grote hitte blootgesteld (zon, omgevings-temperatuur)	Bescherm de stuurschakeling tegen hitte	Zelfwerkend door af-koeling
Er-88	Filterpomp verplaatst geen water of te weinig water	Handmatige reinigingAutomatisch bedrijfTijdsafhankelijke reini-gingVerlengde reinigingstijd "Extra Cleaning"	Statusregistratie van de pomp ver-keerd ingesteld	Statusregistratie van de pomp instellen (→ Et: Status-registratie van de pomp)	Zelfstandig na wegnemen van de oorzaak
			Filterpomp is uitgeschakeld	Filterpomp inschakelen
			Rotor van de filterpomp is geblok-keerd	Filterpomp reinigen

7 Storing verhelpen

Storing	Mogelijke oorzaak	Oplossing
Geen waterstroom	Filterpomp niet ingeschakeld	Filterpomp inschakelen, netstekker in contactdoos steken
	Toevoer naar filtersysteem of terug-loop naar vijver verstopt	Toevoer resp. terugloop reinigen
Waterstroom onvoldoende	Bodemafvoer, pijpleiding resp. slang verstopt	Reinigen, eventueel vervangen
	Slang geknikt	Slang controleren, eventueel vervangen
	Te veel verlies in de leidingen	Leiding afkorten op de benodigde minimumlengte
Het water wordt niet helder	De pompcapaciteit is te laag	Pompcapaciteit aanpassen
	Drukverlies in de leiding naar de pomp te hoog	Pompcapaciteit aanpassen• Pompspecificaties in acht nemen
	Het water is extreem vervuild	• Algen en bladeren uit de vijver verwijderen• Ververs bij hoge belasting ongeveer 30% van het water om schade aan de vissen te voorkomen
	Vuildeeltjes komen niet in de trommelfiltermodule	• Stroming van het water optimaliseren zodat afschuimer of filterpomp de vuildeeltjes kan aanzuigen• Afschuimer of filterpomp zo uitlijnen op de stroming van het water dat ze vuildeeltjes kunnen aanzuigen
	Te veel dieren	Verminder het aantal dieren
	Zeefelementen verstopt of beschadigd	Zeefelementen reinigen of vervangen
	Trommelafdichting zit onjuist	Controleren of trommelafdichting goed zit
	Trommelafdichting is beschadigd	Vervang de trommelafdichting
Ongewone geluiden in de trommel	In de filtertrommel hebben zich grote-re vuildeeltjes verzameld	Neem het zeefelement weg en verwijder vuildeeltjes uit de filtertrommel
Visbestand niet meer voltallig	Vis is door een pijpleiding in de filter-trommel gezwommen	Neem het zeefelement weg, neem de vis uit de filtertrommel en zet de vis terug in de vijver
Spoelgoot verstopt	Grote vuildeeltjes zoals draadalgen hangen in de vuilgoot	Zeefelement verwijderen en vuilgoot reinigen
Filtertrommel is gedeeltelijk vervuild, wordt niet gereinigd	Spoelmonden verstopt	Maak de spoelmonden schoon. Vervang zo nodig
Bij een gepompt systeem stroomt water weg via de noodoverloop	Zeefelementen verstopt	Zeefelementen reinigen/ontkalken
	Pompcapaciteit te hoog	Pompcapaciteit verlagen
Tijdafhankelijke reiniging (interval) start niet	Stuurschakeling controleert de werking van de niveausonde.• De controle start automatisch als er te weinig automatische reinigen werden uitgevoerd.	• Voer onderhoud uit. De controle duurt maximaal 24 uur.• De controle wordt beëindigd zodra de niveausonde schakelt. Er wordt een automatische reinigen uitgevoerd.• Schakelt de niveauregistratie niet binnen 24 uur, dan wordt E_r-22 weer-gegeven. De tijdafhankelijke reiniging wordt geactiveerd.(→ Systeemmeldingen)
Geen uitlezing op de stuurschakeling	Kabel niet aangesloten	Kabelverbinding controleren
	Stuurschakeling is door oververhitting uitgeschakeld (temperatuurscha-kelaar)	Bescherm de stuurschakeling tegenhitte; laat de stuurschakeling afkoelen• Stuurschakeling schakelt na afkoeling vanzelf weer in• Foutmelding E_r-55 waarschuwt al voor een oververhitting van de besturing
	Smeltzekering is doorgebrand door het blokkeren van de spoelpomp (te hoog stroomverbruik)	Spoelpomp reinigen ( Spoelpomp reinigen)Vervang de zekeringUitsluitend smeltzekering 5 × 20 mm,16 A traag / 250 V gebruiken.
Olielaagje in de trommelfiltermodule	Bij een nieuwe spoelpomp kan enige tijd wat onschadelijke levensmiddel-olie vrijkomen	Geen maatregelen vereist

8 Reiniging en onderhoud

WAARSCHUWING

Dood of zware verwondingen door gevaarlijke elektrische spanning!

• Voordat u in het water grijpt, moet u eerst de netspanning van alle apparaten die zich in het water bevinden uitschakelen.
• De netspanning uitschakelen voordat er aan het apparaat mag worden gewerkt.

8.1 Apparaat reinigen

• Gebruik geen agressieve reinigingsmiddelen of chemische oplossingen omdat daardoor de behuizing of de werking kan worden aangetast.
• Aanbevolen reinigingsmiddelen bij hardnekkige kalkaanslag:
  – Pompreiniger PumpClean van OASE.
  – Azijn- en chloorvrije huishoudreiniger.
• Na het reinigen alle delen met schoon water afspoelen.

8.2 Regelmatige werkzaamheden

Het filtersysteem is zelfreinigend. Voer periodiek onderstaande werkzaamheden uit, zodat het filtersysteem steeds een optimale reiniging bereik.

Periodieke controles

• Op het display van de besturing controleren of systeemmeldingen worden aangegeven. (→ Systeemmeldingen)
• Het bereik voor de scheidingswand en het inwendige van de filtertrommel op overmatige vervuiling (bijvoorbeeld draadalgen) controleren. Daarvoor een zeefelement demonteren. (→ Zeefelement demonteren)

Vuilafzettingen verwijderen

Vuil, dat de filtertrommel niet kan opvangen, zinkt naar de bodem en moeten worden verwijderd.

• Eén keer per maand gedurende 10 seconden de vuilafvoer DN 75 openen.
• Afzettingen uit de filtertrommen verwijderen.
• Draadalgen uit de vuilgoot verwijderen.
• Afzettingen aan niveaudetectie verwijderen.

8.3 Totale filtersysteem reinigen

• Alleen bij buitengewone vervuiling moet het gehele filtersysteem ter reiniging en onderhoud buiten bedrijf worden gesteld.
• Gebruik geen chemische schoonmaakmiddelen, omdat deze de filterbacterieën doden.

Zo gaat u te werk:

1. Schakel alle filterpompen uit.
2. Voer reinigingsmaatregelen door.
3. Sluit schuifafsluiter.

4. Neem filtersysteem weer in gebruik. (→ Ingebruikname)

5. Schakel alle verdere elektrische apparaten van het filtersysteem uit (bijv. UVC-zuiveringsapparaat).

6. Uitsluitend zwaartekrachtsysteem: Sluit de schuifafsluiter (toevoer en terugloop) van de fil- terserie, om verdere stroming van het water te verhinderen.

7. Open de schuifafsluiter voor vuilafvoer DN 75 onderop het reservoir en voer afvalwater op reglementaire wijze af.

8.4 Spoelinrichting reinigen

Zo gaat u te werk:

□T

1. Afdekking omhoog klappen.
2. Verwijder de klemmen van de afdekking van de spoelbuis, verwijder de afdekking en start een handmatig reinigingsproces om de goede werking van de spoelmondstuk te controleren. (→ Handmatige reiniging)
3. Bij een verstopt mondstuk wartelmoer losdraaien, mondstuk en afdichting van spoelpijp verwijderen en onderdelen reinigen. Na een afgeronde reiniging de wartelmoer terug op het mondstuk schuiven en met de afdichting op de spoelpijp vastschroeven.
4. Mondstuk zo uitlijnen dat de markering boven ligt.
   – Wartelmoer handvast aandraaien.
   – Afdekking plaatsen.
5. Afdekking met de clips op de spoelpijp leggen.
6. Spoelpijp van onderen af met de vingers in de clip drukken bij gelijktijdig indrukken van bovenaf op de afdekking.
7. Spoelpijp niet belasten. De spoelpijp kan door verbuigen beschadigd raken.

OPMERKING

Zonder afdekking wordt de werking van de spoelinrichting nadelig beïnvloed. De reinigingsresultaten zijn slechter.

- De spoelinrichting altijd met een gemonteerde afdekking gebruiken.

8.5 Zeefelement reinigen

8.5.1 Zeefelement demonteren

Zo gaat u te werk:

□ U

Demonteren

1. Filtertrommel met de hand draaien, tot het zeefelement tegenover de trommelmotor staat. Vergrendeling losmaken (180° draaien).
2. Zeefelement helemaal in de filtertrommel laten zakken.
3. Zeefelement uit de filtertrommel halen.

Monteren

1. Zeefelement helemaal in de filtertrommel laten zakken.
2. Zeefelement draaien en de beide scharnieren op de dragers van de filtertrommel schuiven.
3. Het zeefelement aan de vergrendelingen omhoog trekken.
4. Let erop dat de uitsparing aan de zijkant van het zeefelement precies in het pinnetje op de filtertrommel grijpt.
5. Beide vergrendelingen sluiten (180° draaien).

8.5.2 Zeefelementen ontkalken

De foutmeldingen Er-33, Er-55 of een buitengewone stijging van het aantal reinigingscycli (teller) wijzen op een verkalking van de zeefelementen. (→ Aantal reinigingsprocedures aflezen)

Oase adviseert bij zeer kalkhoudend water in een afstand van twee tot drie maanden preventief een ontkalking door te voeren.

Aanbevolen procedures voor het ontkalken:

• Plaats de zeefelementen in azijnessence (20...25% zuurgraad) en laat ze minstens 30 minuten werken tot de kalkaanslag is verwijderd. of
• Bevochtigde zeefelementen bestrooien met citroenzuurpoeder en minstens 30 minuten laten weken tot de kalkafzetting is verwijderd.

Zo gaat u te werk:

1. Zeefelement demonteren. (→ Zeefelement demonteren)
2. Zeefelement ontkalken.
3. Rubberpakking van het zeefelement niet verwijderen.
4. Zeefelement met een zachte borstel onder stromend water afborstelen en afspoelen.
5. Zeefelement monteren.

8.6 Filtertrommel demonteren

Zo gaat u te werk:

Voorbereidende werkzaamheden:

• Afdekking van de spoelinrichting verwijderen. (→ Spoelinrichting reinigen)
• Zeefelementen demonteren. (→ Zeefelement demonteren)

□ V

1. Spoelinrichting uit de bevestigingsclips en de scheidingswand trekken, 90° draaien en achter het reservoir omlaag klappen.
2. Op de trommelmotor beide inbusbouten (SW 5) losdraaien en verwijderen, trommelmotor uit het gat in de scheidingswand trekken en eruit halen.

- Trommelmotor niet op de aansluitkabel laten hangen.

1. Torx-schroeven ter bevestiging van de vuilgoot losmaken.
2. Vuilgoot van de steun van de vuilafvoer aftrekken en uit de filtertrommel halen.
3. Klapsplitpen openklappen en eruit trekken.
4. Trommelas eruit trekken.
5. Filtertrommel tot de aanslag van de scheidingswand wegtrekken en horizontaal omhoog er uit tillen.

- Voorzichtig te werk gaan: Bevestigingsclips aan de reservoirwand kunnen zeefelementen beschadigen.

8.7 Filtertrommel monteren

Zo gaat u te werk:

□W

Vóór het monteren van de filtertrommel dient u te controleren of de trommelafdichting onbeschadigd is en correct bevestigd is. Vervang een beschadigde trommelafdichting.

1. Nieuwe trommelafdichting plaatsen: De uitsparing in de trommelafdichting moet boven liggen.
2. De scheidingswand moet volledig in de gleuf van de trommelafdichtingen zitten.
3. Smeer de trommelrand in om de filtertrommel soepeler te laten lopen.

- Gebruik uitsluitend origineel vet (Turmsilon GTI 300 GK) van OASE.

- De verdere montage in omgekeerde volgorde doorvoeren.

8.8 Spoelpomp reinigen

TIP

Vaak kan vuil in het spoelsysteem en de spoelpomp worden verwijderd door het spoelsysteem zonder mondstuk/mondstukken te reinigen.

- Verwijder voor de reiniging alle mondstukken, zodat vuildeeltjes worden uitgespoeld.

Voorbereidende werkzaamheden:

- Filtertrommel demonteren. (→ Filtertrommel demonteren)

Zo gaat u te werk:

□X

1. Positieborging losmaken. Daarvoor beide rubberriemen losmaken.
2. Spoelpomp optillen en filterkous eraf trekken.

– Alle delen met schoon water reinigen.

8.9 Spoelpomp vervangen

Voorbereidende werkzaamheden:

- Filtertrommel demonteren. (→ Filtertrommel demonteren)

Zo gaat u te werk:

□Y

1. Positiezekering losmaken. Daarvoor beide rubberriemen afhaken.
2. Slangklem losmaken en slang eraf trekken.
3. Spoelpomp eruit nemen en vervangen. – Aansluitkabel van de spoelpomp uit de bedrading losmaken.
4. Spoelpomp in omgekeerde volgorde monteren.

9 Opslag/overwinteren

Het apparaat staat tegen vorst beschermd (bijv. in een garage of aanbouw)

De werking van het apparaat is mogelijk, indien de minimale watertemperatuur van +4 °C wordt aangehouden.

• De interval van de tijdafhankelijke reiniging op 20 minuten instellen, om vorstschade aan de spoelinrichting te voorkomen.
• Besturing beschermd opstellen. De minimale bedrijfstemperatuur van de besturing bedraagt -10 °C.

Het apparaat staat niet tegen vorst beschermd (bijv. buiten)

Bij watertemperaturen beneden +8 °C of op zijn laatst bij kans op vorst, moet u het apparaat uit bedrijf nemen.

• Maak het apparaat zo goed mogelijk leeg, reinig het grondig en controleer of het beschadigd is.
• Maak alle slangen, buizen en aansluitingen zo goed mogelijk leeg.
  • Schuifafsluiter open laten staan.
• Dek het reservoir zo af dat er geen regenwater in kan binnendringen.
• Bescherm leidingen en schuifafsluiters die aan water grenzen tegen vorst.

OPMERKING

De trommelafdichting moet na de winter of bij aanvang van het vijverseizoen aan onderhoud worden onderworpen.

- Verouder het oude vet en smeer vervolgens de rand van de trommel zuinig in met nieuw vet.

10 Slijtagedelen

• Zeefelementen
• Smeltzekering
• Trommelafdichting
• Condensator van de spoelpomp
• Spoelpomp niet openen. Stuur de spoelpomp aan OASE. Deze wordt direct vervangen.

11 Afvoer van het afgedankte apparaat

Ondersteun ons bij het streven naar een intact milieu en neem de volgende afvoeradviezen in acht!

Voer het apparaat volgens de nationale wettelijke bepalingen af.

OPMERKING

Dit apparaat niet met het huishoudelijk afval afvoeren!

- Apparaat door afknippen van de netvoedingskabel onbruikbar maken en via het daarvoor bedoelde innamesysteem afvoeren.

12 Reserveonderdelen

Met originele onderdelen van OASE blijft het apparaat veilig en werkt het weer betrouwbaar.

Onderdelentekeningen en reserveonderdelen vindt u op onze website.

ProfiClear Premium			TF-XL gepompt EGC	TF-XL gravitatie EGC
Besturing	Nominale spanning	V AC	230	230
	Netfrequentie	Hz	50	50
	Opgenomen vermogen in ruststand	W	5	5
	Opgenomen vermogen bij reiniging	W	1100	1100
	Maximaal opgenomen vermogen (theoretisch)	W	1600	1600
	Uitgangsspanning spoelpomp	V AC	230	230
	Uitgangsspanning trommelmotor	V DC	12	12
	Uitgangsspanning signaalbox	V DC	12	12
	Omgevingstemperatuur	°C	-10 ... +35	-10 ... +35
	Smeltzekering 5 × 20 mm, 250 V	A	T16	T16
	Lengte netspanningskabel	m	5	5
	Lengte aansluitkabel naar de voedingsadapter	m	4,5	4,5
Toelaatbare watertemperatuur		°C	+4 ... +35	+4 ... +35
Lengte bedrading trommelfilter		m	5	5
Geluidsemissie		dB(A)	<70	<70
Afmetingen	Lengte	mm	1295	1295
	Breedte	mm	861	861
	Hoogte	mm	821	821
Gewicht	zonder water	kg	125	125
	met water	kg	535	655
Spoelpomp	Waterdruk	bar	7	7
	Waterverbruik per spoeling	l	3,2	3,2
Trommel	Diameter	mm	565	565
	Breedte	mm	780	780
Zeefelementen	Aantal		16	16
Inloop DN 110	Aantal		2	7
Inloop G2	Aantal		3	-
	Aansluiting slang (diameter)	mm	50 mm	-
Uitloop DN 180	Aantal		2	2
Vuilafvoer	Aantal		2	2
	Aansluiting		DN 75 / DN 110	DN 75 / DN 110
Circulatiecapaciteit	minimaal	l/h	25000	25000
	maximaal	l/h	50000	66000
Reservoir inclusief reservoirdeksel boven waterniveau vijver		mm	-	140
Toegestane tolerant van het waterni-veau in de vijver		mm	-	-20
Toegestane wrijvingsverliezen in toevoer-leidingen		mbar (cm)	-	7 (7)
Bij gebruik van de statusregistratie van de filterpomp minimaal benodigde wrij-vingsverliezen in de toevoerleidingen		mbar (cm)	-	3,5 (3,5)

ProfiClear Premium voedingsadapter
Nominale spanning		V AC	230
Netfrequentie		Hz	50
Uitgangsspanning		V DC	12
Opgenomen vermogen	In ruststand	W	5
	bij reiniging	W	75
Max. uitgangsstroom		A	8,3
Lengte netspanningskabel		m	2
Lengte aansluitkabel naar de besturing		m	0,4
Afmetingen	Lengte	mm	231
	Breedte	mm	148
	Hoogte	mm	63

14 Symbolen op het apparaat

	Stofdicht. Waterdicht tot op een diepte van 20 meter.
	Stofvrij. Beschermd tegen spatwater.
	Smeltzekering16 A / 250 V, traag
	Mogelijke gevaren voor mensen met een pacemaker!
	Tegen rechtstreeks zonlicht beschermen
	Bij vorst het apparaat deïnstalleren!
	Niet in inloop of uitloop grijpen. Verwondingsgevaar door schaarbeweging.
	Lees de gebruiksaanwijzing.
