NÁVOD K OBSLUZE ProfiClear Premium TF-XL OASE

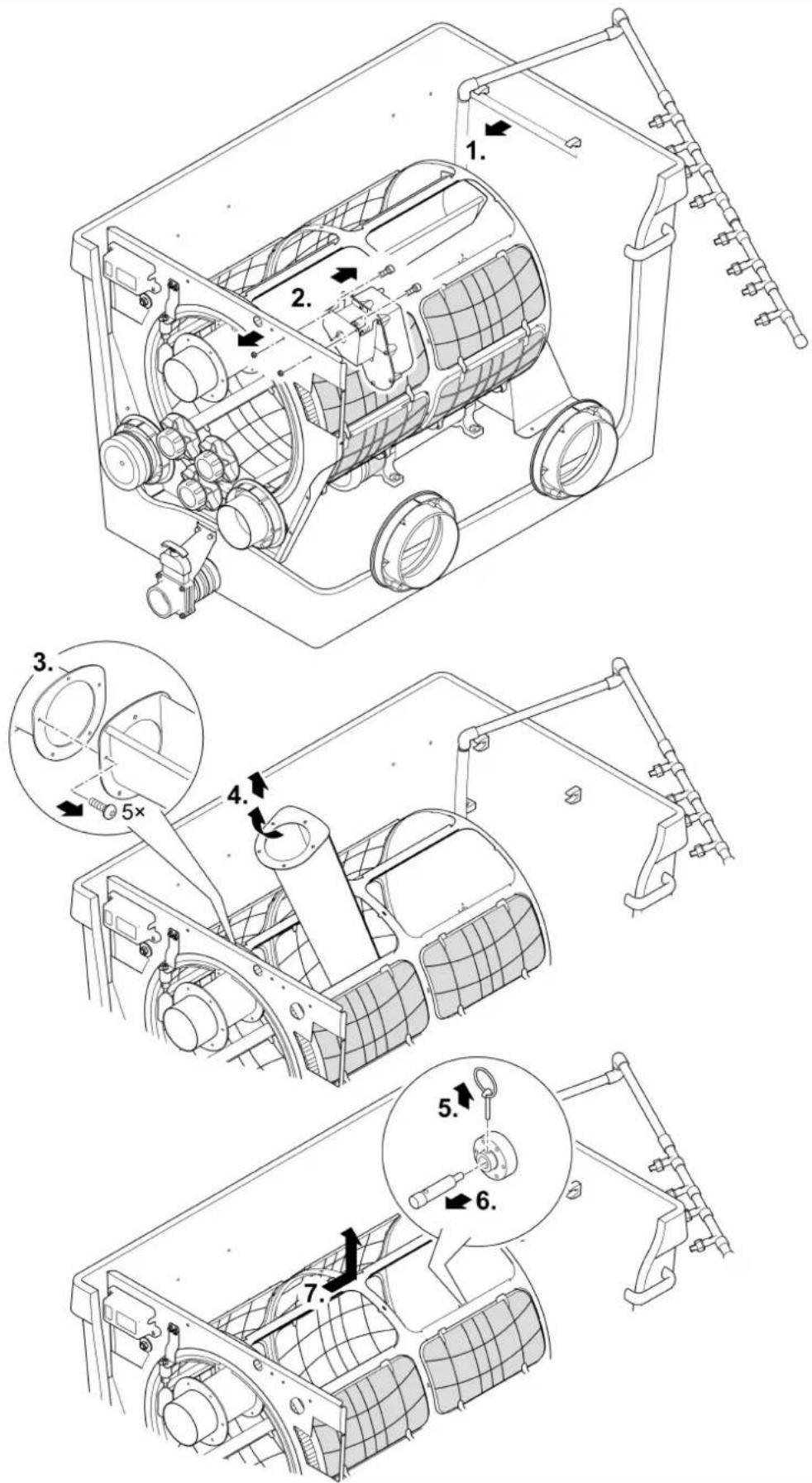

3. 4× 2. 2× 1. 4. 4× 6. 5. 2× 2× 7.

ProfiClear0207

V

Překlad originálu Návodu k použití.

VAROVÁNÍ

• Tento přístroj smí používat děti od 8 let a osoby se sníženými tělesnými, senzorickými nebo mentálními schopnosti nebo s nedostatečnými zkušenostmi a znalostmi pouze v případě, že jsou pod dohledem, nebo že jsou poučeny o bezpečném používání přístroje a chápou nebezpečí, která z tohoto použití vyplývají. Děti si nesmí s přístrojem hrát. Čištění a uživatelská údržba nesmí být prováděna dětmi bez dozoru.
• Přístroj musí být zajištěn pomocí ochranného zařízení chybného proudu s jmenovitým poruchovým proudem maximálně 30 mA.
• Přístroj zapojujte pouze tehdy, shodují-li se elektrické údaje přístroje s údaji elektrického napájení. Údaje o přístroji se nachází na typovém štítku přístroje, na obalu nebo v tomto návodu.
• Dříve než sáhnete do vody, odpojte všechny elektrické přístroje od elektrického proudu. V opačném případě hrozí vážné nebo smrtelné úrazy následkem zasažení elektrickým proudem.
• Poškozený přívodní kabel nelze vyměnit. Přístroj zlikvidujte.

Obsah

1 Pokyny k tomuto návodu k použití 338

1.1 Výstražná upozornění v tomto návodu 338
1.2 Upozornění v tomto návodu....338

2 Bezpečnostní pokyny 339

2.1 Elektrická přípojka....339
2.2 Nebezpečí pro osoby s kardiostimulátorem....339
2.3 Bezpečný provoz.... 339

3 Popis výrobku....340

3.1 Rozsah dodávky....340
3.2 Konstrukce pristroje 340
3.3 Popis funkcí.... 342

3.3.1 Čerpací systém 342
3.3.2 Gravitační systém 342

3.4 Systém Easy Garden Control (EGC) 342
3.5 Použití v souladu s určeným účelem 343

4 Instalace a připojení 343

4.1 Instalace filtračního zásobníku....343

4.1.1 Čerpací systém....344
4.1.2 Gravitační systém 345

4.2 Připojte bubnový filtr....345

4.2.1 Pokyny k potrubí 345
4.2.2 Připojení přítoku systému s čerpadlem 346
4.2.3 Přípojení přítoku pro gravitační systém....346
4.2.4 Připojte vyústění nečistot.... 346

4.3 Připojení řízení 347

4.4 Připojení napájecího zdroje 347

4.4.1 Připojení boxu EGC 347

4.5 Instalace řízení s boxem EGC 348

4.5.1 Čerpací systém....348
4.5.2 Gravitační systém 348

5 Uvedení do provozu 348

5.1 Čerpaný systém 349

5.1.1 Postup uvedení do provozu 349
5.1.2 Nastavení snímání hladiny 350

5.2 Gravitační systém 350

5.2.1 Postup uvedení do provozu 350
5.2.2 Nastavení snímání hladiny 351
5.2.3 Nastavení stavového snímače čerpadla filtru....351

6 Ovládání 353

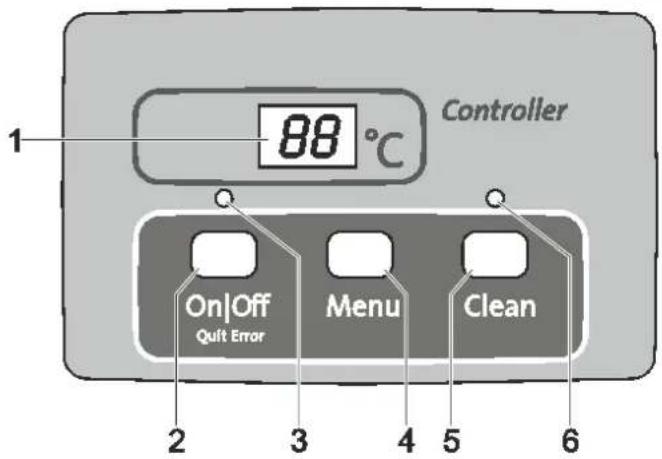

6.1 Přehled řízení 353
6.2 Zapnutí / vypnutí 353
6.3 Druhy provozu 354
6.4 Manuální čištění 354
6.5 Nastavení v nabídkách 354

6.5.1 CL: Doba čištění "Cleaning" 354
6.5.2 In: Časově závislé čištění "Interval" 355
6.5.3 EC: Prodloužená doba čištění "Extra Cleaning" 355
6.5.4 Æ: Interval prodloužené doby čištění „Interval Extra Cleaning“ 356
6.5.5 ET: Stavový snímač čerpadla.... 356

6.6 Odečtení počtu procesů čištění 357

6.6.1 Procesy čištění za 24 hodin....357
6.6.2 Celkový počet procesů čištění 357

6.7 Nahrání základních nastavení 357
6.8 Systémová hlášení 358

7 Odstraňování poruch....361
8 Čištění a údržba 362

8.1 Čištění zařízení 362
8.2 Pravidelné práce 362
8.3 Celkové čištění filtračního systému 363
8.4 Čištění oplachovacího zařízení 363
8.5 Čištění sítového prvku 363

8.5.1 Demontáž sítového prvku.... 363
8.5.2 Odvápnění sítového prvku.... 364

8.6 Vymontování filtračního bubnu 364
8.7 Montáž filtračního bubnu.... 364
8.8 Čištění oplachovacího čerpadla.... 365
8.9 Výměna oplachovacího čerpadla.... 365

9 Uložení/zazimování 365

10 Súčasti podliehajúce opotrebeniu 366
11 Likvidace 366
12 Náhradní díly 366
13 Technické údaje 366
14 Symboly na přístroji....368

1 Pokyny k tomuto návodu k použití

Koupě tohoto výrobku ProfiClear Premium TF-XL EGC byla dobrou volbou.

Ještě před prvním použitím tohoto zařízení si pečlivě pročtěte návod k použití a dobře se s vaším novým zařízením seznamte. Veškeré práce na tomto a s tímto přístrojem mohou být prováděny jen podle přiloženého návodu.

Bezpodmínečně dodržujte bezpečnostní pokyny pro správné a bezpečné používání.

Tento návod k použití pečlivě uschovejte. Při změní vlastníka předejte i návod k použití.

1.1 Výstražná upozornění v tomto návodu

Varovné pokyny v tomto návodě jsou klasifikovány pomocí signálních slov, které označují míru nebezpečí.

VAROVÁNÍ

Označujte potenciálně nebezpečnou situaci, která, pokud se jí nevyhnete, může mít za následek smrt nebo vážná zranění.

UPOZORNĚNÍ

Označuje potenciálně nebezpečnou situaci, která, pokud se jí nevyhnete, může způsobit poškození majetku nebo poškození životního prostředí.

TIP

Užitečný tip.

1.2 Upozornění v tomto návodu

☐ A Odkaz na jeden z obrázků., např. obrázek A.

→ Odkaz k jiné kapitole.

2 Bezpečnostní pokyny

2.1 Elektrická přípojka

• Elektrické instalace musí odpovídat národním ustanovením pro zřizovatele a smí je provádět pouze kvalifikovaný elektrikář.
• Za kvalifikovaného elektrikáře je považována osoba, která je na základě svého odborného vzdělání, znalostí a zkušeností způsobilá a oprávněná provádět jí zadané práce. Práce odborníka zahrnuje také rozeznání možného nebezpečí a dodržování příslušných místních a národních norem, předpisů a ustanovení.
• S případnými otázkami a potížemi se obrat'te na kvalifikovaného elektrikáře.
• Přístroj zapojujte pouze tehdy, shodují-li se elektrické údaje přístroje s údaji elektrického napájení. Údaje o přístroji se nachází na typovém štítku přístroje, na obalu nebo v tomto návodu.
• Připojujte přístroj pouze ke správně instalované zásuvce.
• Prodlužovací vedení a elektrický rozvaděč (např. zásuvkový systém) musí být určeny k užití ve venkovním prostředí (odstřikující voda).
• Chraňte konektorové spoje před vlhkostí.

2.2 Nebezpečí pro osoby s kardiostimulátorem

- Na krytu nádoby se nachází magnet se silným magnetickým polem, které může ovlivnit kardiostimulátory nebo implantované defibrilátory (ICD). Dodržujte vzdálenost nejméně 20 centimetrů mezi implantátem a magnetem.

2.3 Bezpečný provoz

• V případě poškození krytu nesmíte přístroj používat.
- Při vadném vedení nesmí být přístroj provozován.
- Nepřenášejte přístroj za elektrické vodiče ani jej za ně netahejte.
- Vodiče instalujte tak, aby byly chráněné před poškozením a pamatujte, že o ně nesmí nikdo zakopnout.
- Nikdy neprovádějte technické změny na zařízení.
- Provádějte na přístroji pouze takové práce, které jsou popsané v tomto návodu. Pokud nelze problémy odstranit, kontaktujte autorizovaný zákaznický servis nebo v případě pochybností výrobce.
• Pro přístroj používejte pouze originální náhradní díly a příslušenství.
- Při bouřce odpojte přístroj od elektrické sítě.
- Přetížení sítě může vést k poruchám přístroje v provozu. Více informací najdete v kapitole „Odstraňování poruch“.
- Rozprášenou mlhu z oplachovacího zařízení nevdechujte. Rozprášená mlha může obsahovat zdraví škodlivé bakterie. Při zvednutém krytu nádoby je oplachovací zařízení nadále v provozu.

3 Popis výrobku

Pro filtrační systém OASE ProfiClear Premium XL jsou k dispozici následující moduly:

• ProfiClear Premium TF-XL čerpací systém EGC
• ProfiClear Premium TF-XL gravitační systém EGC
- Modul se sesuvným lůžkem ProfiClear Premium XL
• ProfiClear Premium XL Discharge Module čerpací
• ProfiClear Premium XL Discharge Module gravitační

3.1 Rozsah dodávky

ProfiClear Premium TF-XL				Popis
☐ A	čerpané	☐ B	Gravitace
1 KS		1 KS		Bubnový filtr
1 KS		1 KS		Řízení s boxem EGC
1 KS		1 KS		Zdroj napájení
2 KS		2 KS		Krytka uzavřené matice pro upevnění boxu EGC při zavěšení na stěně nádoby
5 KS		5 KS		Fíbrová destička 6 × 12 × 1 mm náhradní (bobtnající těsnění)
–		2 KS		Zapichovací kolík pro instalaci řízení s boxem EGC
2 KS		–		Upevnovací úhelník pro Bitron Premium 60 W / 120 W / 180 W
1 KS		–		Připojovací souprava 2 × gumové hrdlo DN 110 8 × hadicová spona 110 až 130 mm 2 × potrubní přípojka BG Optimax 2 × koncovka hadice G2 se závitem 3 × koncovka hadice G2 3 × převlečná matice G2 3 × ploché těsnění 57 × 48 × 3 5 × hadicová spona 40 až 60 mm
1 KS		1 KS		Příbal• 1 × list Seal of Quality• 1 × záruční list• 1 × karta OASE, záruka čisté vody• 1 × list prodloužené záruky• 1 × Turmsilon GTI 300 GK tuba 10 ml• 1 × prohlášení CE pro čerpadla OASE• 1 × leták EGC 2017

ProfiClear Premium TF-XL				Popis
☐ A	čerpané	☐ B	Gravitace
1		1		Kryt nádoby
2		2		Oplachovací zařízení• Oplachuje vysokým tlakem vody hrubou špínu ze sítových prvků (3)
3		3		Filtrační buben s 16 sítovými prvky• Sítové prvky pro hrubou špínu do 60 μm (volitelně k dostání i s 150 μm)
4		4		2× vyústění DN 180
5		5		Bubnový motor pro filtrační buben (3)• Motor je napojen na řízení (21)
6		6		Oplachovací čerpadlo• Pro zásobování oplachovacího zařízení (2)
7		7		Vodicí válečky• Pro vedení filtračního bubnu
8		8		Přívod DN 110• ProfiClear Premium TF-XL gepumpt EGC: 2× přívod• ProfiClear Premium TF-XL Gravitation EGC: 7× přívod
9		9		Výpust' nečistot DN 75 s uzavíracím šoupátkem
10		-		3× průchodka 50 mm (G2) pro připojení filtračních čerpadel, s vnitřními zpětnými klapkami
11		11		5× fíbrová podložka 6 × 12 × 1 mm náhradní (bobtnající těsnění)
12		-		Připojovací sada pro připojení filtračních čerpadel• K připojení k průchodkám 50 mm (G2) (10)
13		13		• Teplotní čidlo• Monitoruje teplotu vody
14		14		Žlab na nečistoty• Zachycuje hrubé nečistoty a vodu k z oplachování sítových prvků (3)
15		15		Výpust' nečistot DN 110 pro hrubé nečistoty
16		16		Snímání hladiny• Hlásí hladinu vody ve filtračním systému
17		17		Signalizační box se systémem měření hladiny• Signalizační box je napojený na řízení (22)
18		18		Přívodní kabel síťového zdroje pro napájení bubnového motoru (26)
19		19		2× víčko, uzavřená matice• K upevnění boxu EGC při zavěšení na stěně nádoby
20		20		Řízení s boxem EGC
21		21		Přípojná vidlice pro bubnový motor
22		22		Přípojná vidlice pro signální box
23		23		Přívodní kabel řízení
24		24		Přípojná vidlice pro oplachovací čerpadlo
25		25		Jištění řízení• Tavná pojistka 5 × 20 mm, T16 A 250 V
26		26		• Zdroj napájení• Napájení bubnového motoru proudem
27		-		Upevňovací úhelník k montáži čističky UVC Bitron Gravity
-		28		Stavový snímač čerpadla• Hlásí výpadek čerpadla
-		29		2× zapichovací kolík pro instalaci řízení s boxem EGC

3.3 Popis funkci

Hlavním úkolem modulu bubnového filtru ProfiClear Premium XL je zachycení hrubých nečistot.

Síta (60 µm) oddělují částice nečistot všeho druhu, dříve, než se voda dostane k biologickému filtru. Oddělením pevných látek se vodě odebere většina živin.

Modul bubnového filtru tím odvádí užitečnou práci, a podporuje tak biologickou složku filtru v modulu se sesuvným lůžkem a v odtokovém modulu. Maximální cirkulační výkon ve filtračním systému je u systémů s čerpáním 50 000 m³/h a u gravitačních systémů 66 000 m³/h.

Řízení s integrovaným systémem mikrořadiče automaticky řídí a kontroluje filtrační proces. Automatické samočištění je přitom možné individuálně přizpůsobit požadavkům.

3.3.1 Čerpací systém

□ C

Filtrační systém musí být umístěn nad úrovní hladiny jezírka. Znečištěná voda z jezírka se pomoci filtračního čerpadla čerpá z jezírka do filtračního systému. Čistá voda teče přes potrubí volným spádem zpět do jezírka.

Výhody čerpacího systému:

• Malá náročnost při instalaci
  • Jednoduché rozšíření systému
• Jednoduché předřazení čeřičů UVC
• Optimálně uzpůsobeno pro filtrační čerpadlo OASE AquaMax Eco Premium

3.3.2 Gravitační systém

□D

Filtrační systém je kompletně zapuštěn do země (filtrační šachta). Vstupní otvor se nachází pod hladinou jezírka. Znečištěná voda jezírka se dostává přes odtoky ve dně nebo hladinový sběrač do první nádoby filtru a teče poté přes další filtrační moduly. Na principu propojených trubek (hydrostatický tlak) se stav vody v nádobách vyrovná s hladinou jezírka. Čerpadlo v posledním filtračním modulu čerpá vyčištěnou vodu před potrubí zpět do jezírka.

Výhody gravitačního systému:

• Dobrá přeprava a tedy efektivní odstranění plovoucích látek využitím principu gravitace
• Efektivní využití energie, protože téměř neexistují výškové rozdíly a vznikají jen nepatrné ztráty v důsledku tření
• Nenápadné zabudování do vodního prostředí
• Čističky UVC lze řadit za sebou a podléhají menšímu znečištění
• Optimálně uzpůsobeno pro filtrační čerpadla OASE AquaMax Eco Gravity a AquaMax Eco Titanium.

3.4 Systém Easy Garden Control (EGC)

Tento výrobek může komunikovat s Easy Garden Control-System (EGC). EGC v zahradě a u rybníčku nabízí komfortní možnosti řízení prostřednictvím smartphonu nebo tabletu a zaručuje vysoký komfort a bezpečnost. Informace k EGC a možnosti jsou uvedeny na www.oase.com/egc-start.

3.5 Použití v souladu s určeným účelem

Produkt popsaný v tomto návodu používejte pouze následujícím způsobem:

• K čištění zahradních jezírek a přirozených vodních toků.
• Provoz při dodržení technických údajů. (→ Technické údaje)

Pro přístroj platí následující omezení:

• Provoz pouze s vodou při teplotě vody +4 °C ... +35 °C.
- Nikdy nepoužívejte jiné kapaliny než vodu.
- Není vhodné pro slanou vodu.
- Nikdy neprovozujte bez průtoku vody.
- Nepoužívat ve spojení s chemikáliemi, potravinami, lehce zápalnými nebo výbušnými látkami.
- Nepoužívat pro komerční nebo průmyslové účely.
- Jedná se o zařízení třídy A. V obytném prostředí může zařízení způsobit rádiové rušení. Je na uživateli, aby přijal vhodná opatření.

4 Instalace a připojení

UPOZORNĚNÍ

Pokud se plánovaná instalace výrazně liší od doporučení v tomto návodu:

- Nechte specializovaného prodejce ověřit, zda byly dodrženy všechny technické specifikace. Pro bezproblémový provoz je to nezbytné.

4.1 Instalace filtračního zásobníku

□ E

VAROVÁNÍ

Elektrické napětí může způsobit smrt nebo těžká zranění.

• V koupacím jezírku používejte výhradně elektrické přístroje nebo instalace s návrhovým napětím U ≤ 12 V.
• U elektrických instalací s návrhovým napětím U > 12 V musí být dodržena vzdálenost od koupacího jezírka minimálně 2 m.

OPATRNĚ

Z důvodu vysoké hmotnosti přístroje může dojít při prénášení k poškození páteře nebo zhmoždění končetin. Přístroj má hmotnost vyšší než 25 kg.

• Používejte vhodné pomůcky k prěnášení (např. speciální úchyty).
• Přenášejte ve více lidech, abyste příliš nezatěžovali páteř.
• Chraňte končetiny před pohmožděním.
• Přístroje nepřepravujte v naplněném stavu.

Naplánujte instalaci filtračního systému. Pečlivým naplánováním a zohledněním okolních podmínek dosáhnete optimálních provozních podmínek.

Základní podmínky, které je nutno dodržovat:

• Filtrační moduly mají v naplněném stavu vysokou hmotnost. Zvolte vhodný podklad (mini-málně vyložení deskami, ideálně vybetonování), abyste zabránili klesání.
• Do plánu zahrňte dostatečně velký prostor umožňující volný pohyb pro provádění čisticích a údržbářských prací.
• Odvedte znečištěnou vodu do kanalizace, nebo tak daleko od jezírka, aby nemohla odtéct zpět do jezírka.

– Pokud odvádíte hrubou špínu a odpadní vodu do společného potrubí, použijte minimálně potrubí DN 110.

TIP

Filtrační systém běží ve dne i v noci a při automatickém čisticím procesu oplachování vydává zvuky.

• Chraňte veřejnost a sousedy před hlukem a dodržujte zákonná nařízení na ochranu proti hluku.
• Přebudujte filtrační systém tak, aby jeho kryt účinně pohlcoval hluk.
• Zvolte umístění filtračního systému tak, abyste zamezoval zatěžování hlukem.

TIP

Pro odvod vody zpět do jezírka je optimálně vhodný potůček nebo vodopád. Tím se pře-filtrovaná voda jezírka obohatí o kyslík, dříve než odteče zpět do jezírka.

4.1.1 Čerpací systém

□F

• Vyrovnejte podlahovou desku tak, aby byla vodorovná.
• Umístěte modul bubnového filtru o 200 mm výš než následující modul se sesuvným lůžkem, aby byly přípojky obou modulů (vyústění a přítok) ve stejné výšce.
  – Tip: Vytvořte pomocí 24 běžně prodávaných betonových desek o rozměru 500 × 500 × 50 mm základovou plochu 1500 × 1000 mm a položte na sebe čtyři vrstvy.
• Umístěte vyústění filtračního systému tak, aby byla hladina vody v modulu bubnového filtru 280 až 400 mm pod horní hranou nádrže.
  – Jinak není možné dosáhnout optimálního nebo bezchybného provozu.
  – Při použití odčerpávaného vypouštěcího modulu ProfiClear Premium XL se hladina vody upraví automaticky.
• Přítok do jezírka (např. přes potůček nebo vodopád) nesmí být výše než vyústění filtračního systému.

4.1.2 Gravitační systém

□G

Správná instalace a konstantní hladina vody v jezírku jsou důležitým předpokladem optimálního a bezchybného provozu gravitačního systému.

Vytvoření filtrační šachty:

• Vykopejte dostatečně dimenzovaný výkop pro filtrační systém.
• Vyrovnejte podlahovou desku tak, aby byla vodorovná.
• Zajistěte stěny výkopu proti sesunutí (vyzdění, vybetonování).

- Zajistěte, aby byl výkop chráněn před zaplavením. Zajistěte odtok dešťové vody.

Instalujte filtrační systém:

• Stanovte maximální hladinu vody jezírka.
- Základová deska, na které filtrační systém stojí, musí být umístěna 680 mm pod maximální hladinou vody (max. tolerance: -20 mm).
• Vodní hladinu udržujte konstantní:

- Pro provoz gravitačního systému je nutná konstantní hladina vody v jezírku. Tolerance až - 20 mm v porovnání s max. hladinou vody je povolená.

– Pokud je hladina vody v jezírku překročena, odtéká voda v modulu bubnového filtru přes žlab na nečistoty, dokud není opět dosaženo maximální vodní hladiny.
– Pokud je hladina vody o více než 20 mm nižší než max. vodní hladina, není možný optimální nebo bezchybný provoz.

- Doporučení: Prostřednictvím systému ProfiClear Guard je do jezírka automaticky přiváděna voda v případě, že není dosaženo minimální hladiny vody.

4.2 Připojte bubnový filtr

4.2.1 Pokyny k potrubí

• Použijte vhodné potrubí.
• Nepoužívejte žádné pravoúhlé díly potrubí. Vysoce efektivní jsou kolena s maximálním úhlem 45°.
• Pro trvalé a bezpečné spojení plastové potrubí slepte, nebo použijte nátrubkové spojky s pojistkou proti vytažení.
• Stojící voda nemůže při silném mraze unikat, což vede k prasknutí potrubí. Pokládejte proto potrubí se spádem (50 mm/m), aby se mohlo vyprázdnit.
• V případě gravitačního systému musí být možné přívod z jezírka a případně odvod do jezírka při údržbě a opravě uzavřít. Instalujte proto vhodná uzavírací šoupátka.
• V případě gravitačního systému smí součet ztrát v přívodech činit maximálně 7 mbar (7 cm). – Jinak nebude během provozu dosaženo minimální vodní hladiny ve filtračním systému. Nebude možný optimální a bezchybný provoz.

4.2.2 Připojení přítoku systému s čerpadlem

□ H, I

Modul bubnového filtru má dvě přípojky DN 110 a tři přípojky 50 mm (G2). Přednostně používejte přípojky DN 110.

• K přípojkám DN 110 můžete připojit vždy jednu čističku UVC Bitron Premium nebo jedno filtrační čerpadlo (použijte příslušenství OASE 77191, 73751).
• K dosažení vyššího cirkulačního výkonu můžete navíc připojit k přípojkám 50 mm (G2) až tři filtrační čerpadla.
• Konstantní provoz filtračních čerpadel není možný bez zpětných klapek. Tím se sníží tlakové ztráty.
• Prostřednictvím instalovaných zpětných klapek je na přípojkách 50 mm (G2) možný také přerušovaný provoz filtračních čerpadel.

Montáž čističky UVC

Postupujte následovně:

- Připojte čističku UVC. (→ Návod k použití Bitron Premium)

□H

- Upevněte Bitron Premium pomocí trojúhelníkového plechu na nádrži.

Přípojka 50 mm (G2)

Postupujte následovně:

□1

1. Šroubovací kryt s plochým těsněním odšroubujte z průchodky.
2. Našroubujte na průchodku převlečnou matici s hadicovým hrdlem 50 mm (G2) a plochým těsněním. Převlečnou matici utáhněte pevně rukou.
3. Nasad'te hadici 50 mm (G2) filtračního čerpadla na koncovku hadice a zajistěte hadicovou sponou.

4.2.3 Přípojení přítoku pro gravitační systém

□ J

Modul bubnového filtru je vybaven sedmi přípojkami DN 110, ke kterým jsou připojeny pomocí potrubí přítoky z jezírka.

• Doporučení: Omezte průtok pro každý přitok DN 110 na 10 000 l/h.
• Použijte vhodná potrubí DN 110 pro spojení podlahové výpusti anebo sběrače a přítoku.
• Montážní materiál k připojení potrubí DN 110: Příslušenství OASE 73751.
• Zajistěte potrubí tak, aby do nich nemohly proplavat ryby.

4.2.4 Připojte vyústění nečistot

□ A, B

Přes výpust hrubých nečistot DN 110 (výpust zcela nahoře na nádrži) odtéká hrubá nečistota nahromaděná ve žlabu.

- Připojte vhodné potrubí DN 110 a odvedťe špinavou vodu do odpadní kanalizace.

Přes výpust' nečistot DN 75 s uzavíracím šoupátkem dole na nádobě je možné v případě potřeby (čištění, oprava, zazimování) vodu z nádoby vypustit.

- Připojte vhodné potrubí DN 75 a odvedťe špinavou vodu do odpadní kanalizace.

TIP

Potrubí DN 75 a potrubí DN 110 z bubnového filtru hrubých nečistot můžete svést dohromady tak, aby byla znečištěná voda společně odvedena trubkou DN 110 do kanalizace Tím dosáhnete pohodlného tlakového splachování pro potrubní vedení odpadní vody.

4.3 Připojení řízení

Svazek kabelů obsahuje přípojná vedení signálního boxu, bubnového motoru a oplachovacího čerpadla. Tato přípojná vedení je nutné připojit. Box EGC je již připojený.

□K

- Spojte tři zástrčky na svazku kabelů se zásuvkami na řízení. Převlečné matice rukou pevně utáhněte.

– Přípojky jsou zabezpečeny proti přepólování a nemohou být zaměněny.

4.4 Připojení napájecího zdroje

Napájecí zdroj slouží k napájení řízení a bubnového motoru.

- Zástrčku řízení odpojujte nebo zapojujte vždy po odpojení elektrické energie. K tomu odpojte napájecí zdroj od elektrické sítě.

Postupujte následovně:

□L

- Připojte zástrčku řízení k zásuvce napájecího zdroje. Utáhněte rukou převlečnou matici.

– Přípojky jsou zabezpečeny proti přepólování a nemohou být zaměněny.

4.4.1 Připojení boxu EGC

□M

Integrace filtračního systému do sitě EGC je volitelná a není pro provoz bezpodmínečně zapotřebí. (→ Systém Easy Garden Control (EGC))

K připojení boxu EGC je zapotřebí Connection Cable EGC.

Pro bezpečné spojení a zajištění bezporuchové sítě EGC je důležité správné upevnění konektorů.

Postupujte následovně:

□ N

1. Odstraňte ochrannou krytku na EGC-IN.

2. Nasad'te konektor Connection Cable EGC a zajistěte jej oběma šrouby (max. 2,0 Nm).

– Pryžové těsnění musí být čisté a přesně dosedat.

– Poškozené pryžové těsnění vyměňte.

1. Odstraňte ochrannou krytku na EGC-OUT, nasuňte koncový odpor a zajistěte jej oběma šrouby (max. 2,0 Nm) nebo ještě připojte zařízení způsobilé pro EGC.

– Na posledním zařízení v síti EGC není k EGC-OUT připojen žádný Connection Cable EGC. Na tento EGC-OUT musí být zasunut koncový odpor, aby byla síť EGC správně u-končena.

– Koncový odpor patří k dodávce InScenio FM-Master EGC, popř. InScenio EGC-Controller.

4.5 Instalace řízení s boxem EGC

4.5.1 Čerpací systém

• Řízení nainstalujte ve vzdálenosti minimálně 2 m od jezírka.
• Řízení chraňte před přímým slunečním zářením.
• Řízení je chráněno před stříkající vodou a smí stát na dešti.

Postupujte následovně:

□0

1. Řízení a box EGC zavěste na stěnu nádoby nebo prostřednictvím šroubovacího háčku na jiném místě.
2. Pokud se box EGC zavěšuje na stěnu nádoby, zastrčte obě krytky na uzavřené matice. – Pomocí krytek je box EGC připevněn.

4.5.2 Gravitační systém

□P

• Řízení nainstalujte ve vzdálenosti minimálně 2 m od jezírka.
• Řízení chraňte před přímým slunečním zářením.
• Rízení je chráněno před stříkající vodou a smí stát na dešti.
• Oba zapichovací kolíky nasuňte na řízení a kolíky zapíchněte do půdy.

UPOZORNĚNÍ

• Nikdy netlučte do řízení.
• Nasadte oba kolíky na řízení.
• Zapichovací kolíky lehce zatlačte do půdy, abyste vyznačili místa, kde mají být za-tlučeny.

V případě tvrdé půdy:

• Sundejte zapichovací kolíky z řízení a zatlučte je do země.
• Řízení nasuňte na kolíky.

5 Uvedení do provozu

• Jezírko před prvním uvedení do provozu důkladně vyčistěte, aby nebyl filtrační systém přetížen příliš znečištěnou vodu. Pro toto čištění doporučuje společnost OASE vysavač rybničního bahna PondoVac.
  – V případě nově založeného jezírka toto čištění zpravidla odpadá.
• Filtrační systém musí být během sezóny jezírka provozován 24 hod. denně.

VAROVÁNÍ

Smrt nebo těžká zranění nebezpečným elektrickým napětím!

• Dříve než budete sahat do vody, vypněte veškerá zařízení nacházející se pod vodou, která jsou pod napětím.
• Než začnete pracovat se zařízením, odpojte síťové napětí.

UPOZORNĚNÍ

Přístroj se zničí, pokud se bude provozovat se stmívačem. Obsahuje citlivé elektrické součásti.

• Přístroj nepřipojujte ke stmívatelnému zdroji proudu.
• Přístroje nepřepravujte v naplněném stavu.

UPOZORNĚNÍ

Oplachovací čerpadlo nesmí běžet nasucho. Možné následky: Čerpadlo se zničí.

• Pravidelně kontrolujte stav vody. Oplachovací čerpadlo musí při provozu ležet pod vodou.
• Řízení zapněte, teprve až bude nádoba naplněná vodou.

TIP

Během uvádění do provozu se na displeji řízení zobrazuje Er-88 do té doby,

• dokud není ve filtračním zásobníku nastavena konečná hladina vody
• a dokud není správně nastavený stavový snímač čerpadla.
  Jakmile začne filtrační systém pracovat řádně, systémové hlášení se automaticky vypne.

5.1 Čerpaný systém

5.1.1 Postup uvedení do provozu

Postupujte následovně:

□ A

1. Uzavírací šoupátko pro výpust' nečistot dole na nádobě zavřete.
2. Zkontrolujte kompletnost celého filtračního systému (potrubí a hadice).
3. Sejměte kryt nádoby.
4. Filtrační buben ručně jednou kompletně otočte, aby byl zajištěn jeho snadný chod.
5. Filtr naplňte vodou, až bude oplachovací čerpadlo pod vodou (ochrana proti chodu nasucho oplachovacího čerpadla).
6. Přiklopte kryt nádoby. – V případě zdviženého krytu nádoby je filtrační buben z bezpečnostních důvodů vypnut.
7. Spust'te řízení a proved'te případná nastavení. (→ Ovládání)
8. Zapněte filtrační čerpadlo a příp. čisticí zařízení UVC.
   – Voda musí přes zpětný odvod téct zpět do jezírka.
9. Zkontrolujte těsnost všech potrubí, hadic a jejich přípojek.
   – Bobtnající těsnění mohou být ze začátku netěsná, protože se plně utěsní až při kontaktu s vodou.
10. Nastavte příp. záznam hladiny. (→ Nastavení snímání hladiny)

5.1.2 Nastavení snímání hladiny

□Q

V případě čerpaného systému je hladina vody ve filtračním systému nezávislá na hladině vody v jezírku. Hladina vody ve filtračním systému je závislá na cirkulačním výkonu. Proto může být zapotřebí nastavit snímání hladiny.

Snímání hladiny můžete namontovat do tří poloh. Údaje jsou založeny na předpokladu, že na odčerpávaném odtokovém modulu ProfiClear Premium XL protéká 12 500 l vody a je používána minimálně jedna výpust DN 110 jako zpětný tok do jezírka.

• Poloha 1: V případě velkých průtoků >45 000 l/h anebo silně znečištěného jezírka.
• Poloha 2: Pro běžný průtok 30 000 až 45 000 l/h (stav po dodání).
• Poloha 3: Při nižším průtoku <30 000 l/h (menší četnost proplachování).

Postupujte následovně:

1. Uvolněte obě bezpečnostní matky. Matky a šrouby s vnitřním šestihranem odstraňte.
2. Záznam hladiny podle rastru posuňte do požadované polohy a upevněte jej pomocí šroubů s vnitřním šestihranem a bezpečnostních matek. Obě matky pevně utáhněte.

5.2 Gravitační systém

5.2.1 Postup uvedení do provozu

Postupujte následovně:

□ B

1. Zavřete uzavírací šoupátko pro výpust nečistot dole na nádobě.
2. Zkontrolujte kompletnost celého filtračního systému (potrubí a hadice).
3. Sejměte kryt nádoby.
4. Filtrační buben ručně jednou kompletně otočte, aby byl zajištěn jeho snadný chod.
5. Uzavírací šoupátko na přívodu resp. vyústění otevřete, aby se filtrační systém naplnil vodou.

6. Jezírko plňte až do dosažení maximální hladiny vody.

7. Zkontrolujte vodní hladinu v modulu bubnového filtru. Viz nálepky se značkami na vnitřní straně stěny nádoby.

– Ideální hladina vody: 120 mm pod horní hranou nádoby
– Přípustná tolerance: -20 mm (140 mm pod horní hranou nádoby)
– Pokud nebude dosaženo minimální hladiny vody, opravte instalaci.

1. Zkontrolujte těsnost všech potrubí, hadic a jejich přípojek.

– Bobtnající těsnění mohou být ze začátku netěsná, protože se plně utěsní až při kontaktu s vodou.

1. Přiklopte kryt nádoby.

– V případě zdviženého krytu nádoby je filtrační buben z bezpečnostních důvodů vypnut.

1. Spust'te řízení a proved'te případná nastavení. (→ Ovládání)

2. Zapněte filtrační čerpadla a příp. čističku UVC v odtokovém modulu ProfiClear Premium XL.

3. Systém měření hladiny nastavte na hladinu vody ve filtračním systému. (→ Nastavení snímání hladiny)

4. Případně nastavte snímání stavu filtračního čerpadla. (→ Nastavení stavového snímače čerpadla filtru)

5.2.2 Nastavení snímání hladiny

Pro optimální provoz filtračního systému nastavte záznam hladiny na hladinu vody v nádobě. Pro nastavení potřebujete 10 mm otevřený klíč.

Postupujte následovně:

□ R

1. Sejměte kryt nádoby.
   – V případě zdviženého krytu nádoby je filtrační buben z bezpečnostních důvodů vypnut a zobrazí se ErII.
2. Vypněte čerpadla filtru a zkontrolujte hladinu vody.
   – Hladina vody by měla být ve výšce značky max. na vnitřní stěně nádoby, v každém případě musí ale být nad značkou min.
   – Přizpůsobte případně hladinu vody v jezírku.
3. Odpojte síťové napětí (řízení musí být bez napětí).
4. Uvolněte oba šrouby snímání hladiny tak, aby je bylo možné posunovat lehce.
5. Přiklopte kryt nádoby.
6. Zapněte řízení a čerpadla filtru a spust'te proces čištění.
7. Rízení odpojte od napětí a sejměte kryt nádoby.
8. Posuňte snímání hladiny, dokud nebude značka na plášti v zákrytu s hladinou vody.
9. Oba šrouby snímání hladiny pevně utáhněte.
10. Přiklopte kryt nádoby a spust'te řízení.

TIP

• Po čištění provedte nastavení. Sítové prvky neustále zachytávají nečistoty. Tím klesá hladina vody v nádobě.
• Následně spustte čištění znovu a zkontrolujte nastavení. Příp. nastavení upravte.
• Jakmile je dosažena požadovaná kvalita vody, zkontrolujte nastavení znovu.

5.2.3 Nastavení stavového snímače čerpadla filtru

TIP

Nastavení je vyžadováno pouze za následujících okolností:

• Výška instalace filtračního zásobníku se liší od specifických požadavků systému.
• Výrazně se liší povolené ztrátové tření v přívodním potrubí.

Snímání stavu filtračního čerpadla hlásí prostřednictvím systémového hlášení Er-BB, zda filtrační čerpadla správně pracují.

• Pokud jsou filtrační čerpadla zapnutá a pracují bez poruch, klesá hladina vody v bubnovém filtru a plovákový spínač volně visí.
• Při snížení průtoku (např. porucha filtračního čerpadla) se zvýší hladina vody a bude aktivováno systémové hlášení Er-88.

– K vypnutí systémového hlášení Er-88 dojde tehdy, je-li stavové snímání sepnuto trvale po dobu 10 minut. Tím se zabrání, aby docházelo ke krátkodobým poklesům hladiny vody a tím i k vypínání systémového hlášení Er-88.

Aby bylo stavové snímání hlášeno správně, je nutné zkontrolovat nastavení dle hladiny vody ve filtračním zásobníku a případně toto nastavení upravit. Ztráty v přívodním vedení v rámci čerpadla filtru musejí navíc činit alespoň 3,5 mbar (3,5 cm).

- Stavový snímač lze v případě nutnosti deaktivovat. (→ Nastavení stavového snímače čerpadla filtru)

Postupujte následovně:

□ S

1. Sejměte kryt nádoby.
   – V případě zdviženého krytu nádoby je filtrační buben z bezpečnostních důvodů vypnut a zobrazí se E_r II.
2. Vypněte čerpadlo filtru.
3. Odpojte síťové napětí (řízení musí být bez napětí).
4. Změřte vzdálenost mezi horní hranou zásobníku a hladinou vody dle tabulky stanovte požadované umístění držáku.
5. Pokud se stanovené umístění liší od aktuálního umístění, je nutné umístění odpovídajícím způsobem upravit.
   – Uvolněte a odeberte oba šrouby držáku. Posuňte držák do správného umístění a upevněte oběma šrouby.
6. Přiklopte kryt nádoby.
7. Zapněte řizení a čerpadla filtru a zkontrolujte funkci stavového snímání.

Stavové snímání je nastaveno správně tehdy, pokud plovák při zapnutém čerpadlu filtru klesne a při vypnutém čerpadlu filtru dojde k vypnutí systémového hlášení Er-88 teprve po 10 minutách.

[ ] S Hladina vody ve filtračním zásobníku / jezírku (měřeno od horní hrany zásobníku při vypnutém čerpadlu filtru)
max.	min.
169 mm	189 mm	9
162 mm	182 mm	8
155 mm	175 mm	7
148 mm	168 mm	6
141 mm	161 mm	5
134 mm	154 mm	4
127 mm	147 mm	3
120 mm	140 mm	2^1)
113 mm	133 mm	1

^1) Tovární nastavení

6 Ovládání

6.1 Přehled řízení

88 °C Controller 1 On|Off Quit Error Menu Clean 2 3 4 5 6

ProfiClear 0001

1 Displej

• Zobrazení provozního stavu
- Zobrazení nabídek a hodnot pro nastavení bubnového filtru
- Ukazatel stavu čerpadla
- Standardně je zobrazena aktuální teplota vody [°C]

2 Tlačítko On|Off, Quit Error

• Zapnutí nebo vypnutí bubnového filtru
• Reset chybového hlášení

3 LED, 2-barevné

• LED svítí červeně: Řízení je vypnuté (OF)
• LED svítí zeleně: Rízení je zapnuté (Ωn)

4 Tlačitko Menu

Výběr z následujících nabídek a změn hodnot:

• Doba čištění „Cleaning“ (CL)
• Prodloužená doba čištění "Extra Cleaning" (EC)
- Čištění závislé na čase „Interval“ (In)
• Stavový snímač čerpadla (E7)

5 Tlačitko Clean

• Spuštění manuálního procesu čištění, přerušení aktivního procesu čištění
• LED (6) svítí při aktivním procesu čištění

6 LED modrá

• LED svítí: Proces čištění aktivní

6.2 Zapnutí / vypnutí

Postupujte následovně	Informace
Zapnutí:onprdržte stisknuté po dobu 3 s.LED (3) svítí zeleně.Displej zobrazuje cca 5 s 0_n .	Displej standardně zobrazuje teplotu vody.Po přerušení napětí zůstane řízení v zapnutém stavu.
Vypnutí:onprdržte stisknuté po dobu 3 s.LED (3) svítí červeně.Displej zobrazuje 0FF .	Řízení vypne všechny funkce.Po přerušení napětí zůstane řízení ve vypnutém stavu.

6.3 Druhy provozu

Popis	Informace
Automatický provoz:• Druh provozu pro běžný provoz.	Displej standardně zobrazuje teplotu vody.Proces čištění se automaticky spustí, když záznam hladiny ohlásí příliš odlišnou hladinu vody.Hladina vody překračuje určitou úroveň.Po 20 automatických procesech čištění se provede proces čištění s prodlouženou dobou.
Provoz závislý na čase	Kromě automatického čištění (v závislosti na hladině vody v bubnovém filtru) je možné provést čištění závislé na čase. ( In:Časově závislé čištění "Interval")Doba procesu čištění odpovídá době nastavené v nabídce doba čištění "Cleaning". ( £L: Doba čištění "Cleaning")

6.4 Manuální čištění

Postupujte následovně	Informace
držte stisknuté po dobu 3 sLED (6) svítíDisplej zobrazuje Zrušení procesu: Opět stiskněte tlačítko	Z bezpečnostních důvodů je bubnový motor při zvednutém krytu filtru zablokován. Z důvodu kontroly funkce trysek je možné oplachovací čerpadlo i nadále spustit manuálně.Každá aktivní proces čištění (automatický, závislý na čase nebo manuální) je možné zastavit stisknutím tohoto tlačítka.

6.5 Nastavení v nabídkách

TIP

Nastavení v nabídkách jsou možná pouze při zapnutém řízení.

6.5.1 CL: Doba čištění "Cleaning"

Nastavením doby čištění se změní délka procesu čištění. Dobu čištění prodlužte, pokud přepravování nečistot neprobíhá hladce. To může být například nutné, pokud byla zabudována dlouhá, nebo zahnuté vedení odtoku nebo pokud vzniká obzvlášť velké množství lepivých nečistot (např. v době tření).

Vezměte na vědomí, že prodloužená dob čištění znamená zvýšenou spotřebu vody. Zpravidla je dostatečné základní nastavení 10 s (odpovídá asi jedné ^7/8 otočení bubnu).

Postupujte následovně		Informace
1.	Stiskněte opakovaněMenu, dokud displej nezobrazí CL.	Zrušit a opustit nabídku: Čekejte 10 s, neboOnjOr, nebo stiskněteClean.
2.	Mendržte stisknuté po dobu 5 s, dokud displej nezobrazí čas.	Zrušit a opustit nabídku: Čekejte 5 s, neboOnjOr, nebo stiskněteClean.
3.	Pro změnu hodnoty opakovaně stiskněteMenu.Rychlá změna: Tlačítko držte stisknuté	Nastavitelné rozmezí: 10 – 30 sVelikost kroku: 1 sPostup počítání pouze směrem nahoru. Po hodnotě 30 přeskočí zobrazení opět na 10.Uložení nastavené hodnoty: Čekejte 5 s dokud nabídka nebude automaticky opuštěna.Přerušení bez uložení a opuštění nabídky: StiskněteOnjOrneboClean.

6.5.2 In: Časově závislé čištění "Interval"

Kromě automatického čištění může přístroj provést i časově závislé čištění. Tato funkce je významná především v případě jezírek s rybami. Neboť tím je i v případě malých nákladů nečistot zajištěno, aby byly vznikající exkrementy neustále odebírány z vodního oběhu, dříve než se uvolní živiny.

Přízpůsobte časový interval vlastním potřebám. S časovým intervalem 20 minut (základní nastavení) je modul bubnového filtru zpravidla optimálně nastavený. V případě časového intervalu 0 minut je funkce deaktivována.

Časově závislé čištění nemá žádný vliv na automatické čištění, které je spuštěno při nízké hladině vody. Po každém automatickém čištění je časový interval obnoven a čas začne znovu ubíhat.

Postupujte následovně		Informace
1.	Stiskněte opakovaně [Menu]dokud displej nezobrazí In.	Zrušit a opustit nabídku: Čekejte 10 s, nebo [OnOff], nebo stiskněte [Clean].
2.	[Menu]držte stisknuté po dobu 5 s, dokud displej nezobrazí čas.	Zrušit a opustit nabídku: Čekejte 5 s, nebo [OnOff], nebo stiskněte [Clean].
3.	Pro změnu hodnoty opakovaně stiskněte [Menu].Rychlá změna: Tlačítko držte stisknuté.	Nastavitelné rozmezí: 0, 3 – 60 min0 min: Žádné časově závislé čištěníVelikost kroku: 1 min.Postup počítání pouze směrem nahoru. Po hodnotě 60 přeskočí zobrazení opět na 0.Uložení nastavené hodnoty: Čekejte 5 s dokud nabídka nebude automaticky opuštěna.Přerušení bez uložení a opuštění nabídky: Stiskněte [OnOff]nebo [Clean].

6.5.3 EC: Prodloužená doba čištění "Extra Cleaning"

Z důvodu zabránění vzniku hrubých nánosům nečistot ve žlabu na nečistoty nebo v potrubním systému, je přístroj vybaven prodlouženou dobou čištění. Prodloužená doba čištění je zahájena po uplynutí nastaveného počtu procesů čištění. (→ IE: Interval prodloužené doby čištění „Interval Extra Cleaning“)

Dobu čištění můžete zvýšit a propláchnout tak vedení další vodou. V základních nastaveních činí prodloužená doba čištění 20 s.

Postupujte následovně		Informace
1.	Stiskněte opakovaně, dokud displej nezobrazí EC.	Zrušit a opustit nabídku: Čekejte 10 s, neboOnjOri, nebo stiskněteClean.
2.	Manu držte stisknuté po dobu 5 s, dokud displej nezobrazí prodlouženou dobu čištění.	Zrušit a opustit nabídku: Čekejte 5 s, neboOnjOri, nebo stiskněteClean.
3.	Pro změnu hodnoty opakovaně stiskněteMenuRychlá změna: Tlačítko držte stisknuté.	Nastavitelné rozmezlí: 10 s – 9 min.-Hodnota v minutách se zobrazuje na displeji s čárkou (např. 5').Délka kroku pro 10 – 59 s: 1sDélka kroku pro 1 – 9 min.: 1 min.Postup počítání pouze směrem nahoru. Po hodnotě 9 min. přepne zobrazeníopět na 10.Uložení nastavené hodnoty: Čekejte 5 s dokud nabídka nebude automaticky opuštěna.Přerušení bez uložení a opuštění nabídky: StiskněteOnjOri neboClean.

6.5.4 /E: Interval prodloužené doby čištění „Interval Extra Cleaning“

V této nabídce nastavíte počet průběhů čištění, po jejichž uplynutí dojde k aktivaci prodloužené doby čištění „Extra Cleaning“.

V základním nastavení dojde po 20 procesech čištění k aktivaci prodloužené doby čištění „Extra Cleaning“.

Postupujte následovně		Informace
1.	Stiskněte opakovaněMenu, dokud se na displeji nezobrazí I.E.	Zrušit a opustit nabídku: Čekejte 10 s, neboOnOff, nebo stiskněteClean.
2.	Mendržte stisknuté po dobu 5 s, dokud displej nezobrazí prodlouženou dobu čištění.	Zrušit a opustit nabídku: Čekejte 5 s, neboOnOff, nebo stiskněteClean.
3.	Pro změnu hodnoty opakovaně stiskněteMenu.Rychlá změna: Tlačítko držte stisknuté.	Nastavitelné rozmezí: 20 až 99 procesů propláchnutíVelikost kroku: 1Postup počítání pouze směrem nahoru. Po hodnotě 99 přeskočí zobrazení opět na 20.Uložení nastavené hodnoty: Čekejte 5 s dokud nabídka nebude automaticky opuštěna.Přerušení bez uložení a opuštění nabídky: StiskněteOnOffneboClean.

6.5.5 E7: Stavový snímač čerpadla

Stavový snímač čerpadla signalizuje pomocí systémového hlášení E-88, zda čerpadlo pracuje řádně. Ve výchozím nastavení je aktivován stavový snímač.

Postupujte následovně		Informace
1.	Stiskněte vícekrát [Menu] dokud se na displeji nezobrazuje £7.	Zrušit a opustit nabídku: Čekejte 10 s, nebo [OnDf], nebo stiskněte [Clean].
2.	Přidržte [Menu] po dobu 5 s, dokud se na displeji nezobrazuje hodnota 0 nebo 1.	Zrušit a opustit nabídku: Čekejte 5 s, nebo [OnDf], nebo stiskněte [Clean].
3.	Stiskněte [Menu] a provedte změnu hodnoty.	Nastavitelné rozmezí: 0 nebo 10: Stavový snímač čerpadla je deaktivovaný.1: Stavový snímač čerpadla je aktivní.Přerušení bez uložení a opuštění nabídky: Stiskněte [OnDf] nebo [Clean].

6.6 Odečtení počtu procesů čištění

6.6.1 Procesy čištění za 24 hodin

Postupujte následovně

Informace

Ukládá se počet automatických a časově závislých procesů čištění.4místná hodnota je na displeji postupně zobrazena po dvou číslicích.Příklad:01-17: Odpovídá 117 čištěnímKvůli lepší čitelnosti je číslo po delší pauze 5 krát zopakováno:01-17---01-17---01-17---01-17---01-17Upozornění:Při vypnutí síťového napětí je čítač nastaven zpět na 0.Upozornění:Kvůli vlastní kontrola filtračního systému se mohou zobrazovat velmi různé hodnoty. Vlastní kontrola kontroluje automatické čištění.Zkouška se provádí průběžně ve 2 x 24-hodinovém cyklu. Zkouška je aktivní teprve až při teplotě vody >12 C.První 24-hodinový cyklus– Je-li zjištěn alespoň jeden automatický proces čištění, cyklus se po ukončení zopakuje.– Pokud není zjištěn žádný automatický proces čištění, tak se po ukončení cyklu zahájí druhý 24-hodinový cyklus.Druhý 24-hodinový cyklus– Čištění závislé na čase je deaktivováno. Tím se snižuje počet procesů čištění.– Pokud je zjištěn alespoň jeden automatický proces čištění, spustí se po ukončení cyklu znovu první 24-hodinový cyklus.– Pokud není zjištěn žádný automatický proces čištění, tak se po ukončení cyklu spustí systémové hlášení Er-22. Čištění závislé na čase se spustí znovu. Pokud nyní následuje automatický proces čištění, tak se znovu spustí první 24-hodinový cyklus. Systémové hlášení Er-22 se automaticky vynuluje.

6.6.2 Celkový počet procesů čištění

Postupujte následovně

Informace

OnOff a Clean držte stisknuté po dobu 5 s.

Ukládá se počet automatických, manuálních a časově závislých procesů čištění. 8místná hodnota je na displeji postupně zobrazena po dvou číslicích.Příklad:00-00-12-44: Odpovídá 1244 čištěnímKvůli lepší čitelnosti je číslo po delší pauze 4 krát zopakováno:00-00-12-44---00-00-12-44---00-00-12-44---00-00-12-44Upozornění:Při vypnutí síťového napětí se počet procesů vždy zaokrouhlí na celé stovky a uloží se.

6.7 Nahrání základních nastavení

Postupujte následovně	Informace
a držte stisknuté po dobu 10 s, dokud displej nezobrazí rE.	Všechny individuálně nastavené hodnoty budou přepsány! Budou nastaveny následující hodnoty:• Doba čištění CL: 10 s• Prodloužená doba čištění EC: 20 s• Interval časově závislého čištění Io: 20 min.• Interval Extra Cleaning IE: Každých 20 propláchnutí

CS

6.8 Systémová hlášení

4místné systémové hlášení je na displeji postupně zobrazeno vždy dvěma číslicemi.

Systémové hlášení		Nadále dostupné funkce	Možná příčina	Náprava	Vynulování systémo-vého hlášení
CH1	Kryt nádoby je zdvižen	• Ruční čištění (pouze trysky, filtrační buben se neotáčí)	Kryt nádoby je zdvižen	Položte kryt nádoby na nádobu	Samočinně položením krytu nádoby
			Kryt nádoby je špatně položený	Kryt nádoby otočte tak, aby magnet v krytu nádoby ležel nad signálním boxem
			Signální box není připojen	Připojte signální box na řízení
CH22	Teplota vody > 12 °C A poslední automatický proces čištění proběhl před více než 24 hodinami	• Manuální čištění• Automatický provoz• Časově závislé čištění• Prodloužená doba čištění „Extra Cleaning“	Sítové prvky jsou netěsné	Překontrolujte sítové prvky, příp. je vyměňte	• Tlačitko držte stisknuté po dobu 5 s• Samočinně, když se zapne snímání hladiny
			Těsnění bubnu je netěsné	Zkontrolujte těsnění bubnu
			Snímání hladiny se zaseklo nebo má závadu	Očistěte snímání hladiny tak, aby byl chod mechaniky snadný, případně vyměňte
			Snímání hladiny je nastaveno chyb-ně	Nastavení záznamu hladiny (→ Uvedení do provozu)
E-33	20 čištění v řadě	• Manuální čištění• Časově závislé čištění• Prodloužená doba čištění "Extra Cleaning"	Snímání hladiny se zaseklo nebo má závadu	Očistěte snímání hladiny tak, aby byl chod mechaniky snadný, případně vyměňte	Tlačitko držte stisk-nuté po dobu 5 s
			Sítové prvky jsou silně znečištěny	Výčistěte, odvápněte sítové prvky (→ Demontáž sitového prvku)
			Oplachovací čerpadlo nefunguje	• Očistěte dno nádoby, očistěte oplachovací čerpadlo (→ Čištění oplachovacího čerpadla)• Zkontrolujte připojení čerpadla
			Oplachovací trysky jsou ucpané	Vyčistěte oplachovací trysky
			Filtrační buben se netočí	• Zkontrolujte připojení motoru• Zkontrolujte otáčivý pohyb filtračního bubnu. Za tímto účelem zkontrolujte značky (1 - 8) na bubnu filtru pro možnost kontroly otáčivého pohybu.
			Silně znečištěná voda v jezírku	• Po dobu silného znečištění snížte průtok tak, aby se chybové hlášení již nezobrazovalo.• Po dobu silného znečištění použivejte sitové prvky s hrubšími síty.
Er-33	20 čištění v řadě	Manuální čištěníČasově závislé čištěníProdloužená doba čištění "Extra Cleaning"	Pouze gravitační systém:		Tlačitko čižte stisk- nuté po dobu 5 s
			Hladiny vody leži pod záznamem hladiny	Zvyšte hladinu jezírkaPoužijte napájení vodou OASE ProfiClear GuardUmistěte snímač hladiny níže (→ Nastavení snímání hladiny)– Níže umístěný snímač hladiny redukuje pohyby produktu Pond Pad ve filtračním systému.
			Záznam hladiny je nastavený příliš vysoko	Umístěte snímač hladiny níže (→ Nastavení snímání hladiny)– Níže umístěný snímač hladiny redukuje pohyby produktu Pond Pad ve filtračním systému.
			Příliš nízká hladina vody v systému:Příliš vysoké průtokové množství (příliš vysoký výkon čerpadla)Příliš nízký přítok vodyUcpaný přítok vody	Snížte průtokové množství (přízpůsobte výkon čer- padla)Případně zvolte větší průměr trubky pro přívod vodyVyčistěte přítok vody
			Pouze čerpaný systém:
			Snímání hladiny je nastaveno příliš nízko	Nastavení záznamu hladiny (→ Nastavení snímání hladiny)
			Příliš vysoká hladina vody v sys- tému:Znečištěná odtoková trubkaPříliš malý odtokový otvorPříliš vysoké průtokové množství (příliš vysoký výkon čerpadla)	Vyčistěte odtokovou trubkuZvětšete odtokový otvorSnížte průtokové množství (přízpůsobte výkon čer- padla)
Systémové hlášení		Nadále dostupné funkce	Možná příčina	Náprava	Vynulování systémo- vého hlášení
ČPYY	Motor je zablokovaný (Řizení se 3 krát pokusilo motor 5 krát rozběhnout)	Žádné	Filtrační buben se oláčí těžce nebo je zaseknutý	Očistěte okraj bubnu/těsnění bubnu a namažte okraj bubnu. Používejte pouze originální mazivo společnosti OASE (objednaci číslo 27872).Zkontrolujte lehký chod vodicích válečkůZbavte ozubený věnec větsích částic (např. plžů, kamenů)	Tlačitko čižte stisk- nuté po dobu 5 s
			Při montáži bubnu byla stlačena chlopeň těsnění bubnu	Vymontujte buben a při opětovné montáži dbejte na správné usazení těsnění bubnu
			Buben je zatěžovaný jednostranně	Vyrovnejte nádrž vodorovně

CS

Systémové hlášení		Nadále dostupné funkce	Možná příčina	Náprava	Vynulování systémo-vého hlášení
			Pouze čerpaný systém:
			Příliš nízká hladina vody	Hladina vody v bubnovém filtru musí být 280 až 400 mm pod okrajem nádrže.
			Pouze gravitační systém:
			Rozdíl vodní hladiny strany přitoku/strany bubnu příliš velký	Zjistěte přičinu rozdílu a odstraňte ji (např. je záznam hladiny nastaven příliš nízko, sító je ucpané, vyplachování vyřazeno z činnoslí)Čerpadla vypněte a vyčkejte, až se hladina vyrovná. Následné čerpadlo opět zapněte a zkontrolujte rozdíl.
Systémové hlášení		Nadále dostupné funkce	Možná příčina	Náprava	Vynulování systémo-vého hlášení
E-55	Více než 960 procesů čištění za posledních 48 hodín	Manuální čištěníAutomatický provozČasově závislé čištěníProdloužená doba čištění "Extra Cleaning"	Krátkodobé silné zatížení nečistotami:Fáze náběhu filtračního systému (např. během prvního uvedení do provozu)Tření ryb	Vyčkejte na snížení zatížení nečistotamiTento provozní stav je atypický. Vyvarujte se trvalého provozu.	– Tlačítkoondržte stísknuté po dobu 5 s– Samočinně, klesne-li počet procesů čištění pod 960
			Jezirko je silné znečištěné	Jezirko vyčistěteSnižte náklad nečistot
			Sítové prvky jsou silně znečištěny	Vyčistěte, odvápněte sitové prvky (→ Demontáž sitového prvku)
			Nízká účinnost čištění z důvodu znečištění trysek	Čištění trysek
			Příliš vysoká hladina vody v systému:Znečištěná odtoková trubkaPříliš malý odtokový otvorPřekročeno max. průtokové množství	Vyčistěte odtokovou trubkuZvětšete odtokový otvorSnižte průtokové množství
E-65	Spínací prvek pro oplachovaci čerpadlo v řízení je příliš horký	Žádné	Řízení je vystaveno vysoké teplotě (slunce, okolní teplota)	Řízení chraňte před horkem	Samočinné po vychladnutí
E-08	Cerpadlo filtru nečerpá vodu vůbec nebo jen malé množství	Manuální čištěníAutomatický provozČasově závislé čištěníProdloužená doba čištění "Extra Cleaning"	Chybné nastavení stavového snímače čerpadla	Nastavení stavového snímače čerpadla (→ E7: Stavový snímač čerpadla)	Samočinné po odstranění příčiny
			Čerpadlo filtru je vypnuté	Zapněte čerpadlo filtru
			Hnací jednotka čerpadla filtru je blokovaná	Vyčistěte čerpadlo filtru

7 Odstraňování poruch

Porucha	Možná příčina	Náprava
Žádný proud vody	Čerpadlo filtru není zapnuto.	Zapněte čerpadlo filtru, zapojte sítovou zástrčku
	Přívod k filtračnímu systému nebo odtok do jezírka je ucpaný	Vyčistěte přívod resp. odvod
Nedostatečný proud vody	Odtok ve dně, trubka resp. hadice je ucpaná	Vyčistěte, popř. vyměňte
	Hadice je přelomená	Zkontrolujte hadici, popř. ji vyměňte
	Přiliš velké ztráty ve vedeních	Zkrat’te délku vedení na nezbytné minimum
Voda není čirá	Výkon čerpadla je přiliš nízký	Přizpůsobte výkon čerpadla
	Tlakové ztráty ve vedení do čerpadla jsou přiliš vysoké	Přizpůsobte výkon čerpadlaDodržujte charakteristiku čerpadla
	Voda je mimořádně znečištěná	Odstraňte řasy a listí z jezírkaPři vysokém zatížení provedte výměnu 30 % vody, aby se zabránilo škodám na rybách
	Cástice nečistot nedosahují modulu bubnového filtru	Optimalizujte proudění vody tak, aby mohl sběrač, resp. filtrační čerpadlo nasát částice nečistotSběrač, resp. čerpadlo filtru vyrovnejte směrem k proudění vody tak, aby bylo možné nasát částice nečistot
	Zvířecí populace je přiliš vysoká	Zredukujte zvířecí populaci
	Sítové prvky jsou ucpány nebo poškozeny	Sítové prvky vyčistěte nebo nahrad’te
	Těsnění bubnu nesedí správně	Zkontrolujte usazení těsnění bubnu
	Těsnění bubnu je poškozeno	Těsnění bubnu vyměňte
Neobvyklé zvuky v bubnu	Ve filtračním bubnu se nahromadily větší částice nečistot	Vyjměte sítový prvek a odstraňte nečistoty z filtračního bubnu
Stav ryb není kompletní	Ryba proplavala potrubím do bubnu filtru	Odstraňte sítový prvek, vyjměte rybu z bubnu filtru a vraťte ji do jezírka
Oplachovací žlab je ucpán	Velké části nečistot jako např. vláknité řasy uvízly ve žlabu na nečistoty	Odstraňte sítový prvek a žlab na nečistoty vyčistěte
Filtrační buben je částečně znečištěn, nečistí se	Oplachovací trysky jsou ucpané	Vyčistěte oplachovací trysky, případně je vyměňte
V čerpacím systému odtéká voda přes nouzový přepad	Sítové prvky jsou ucpané	Vyčistěte/odvápněte sítové prvky
	Výkon čerpadla je přiliš vysoký	Snižte výkon čerpadla
Cištění závislé na čase (Interval) se nespoušti	Řízení kontroluje funkci záznamu hladiny.Kontrola se spustí automaticky, pokud bylo provedeno příliš málo procesú čištění.	Počkejte. Kontrola trvá maximálně 24 hodin.Kontrola je ukončena, když se zapne záznam hladiny. Provádí se automatické čištění.Pokud se záznam hladiny nezapne do 24 hodin, zobrazí se Er-22. Aktivuje se časově závislé čištění.(→ Systémová hlášení)
Žádné hlášení na řízení	Kabel není připojen	Zkontrolujte kabelové spojení
	Řízení se z důvodu přehřátí vypnulo (teplotní spínač)	Řízení chraňte před přehřátím a nech-te je vychladnoutŘízení se po vychladnutí opět automaticky zapneChybové hlášení Er-55 již varuje před přehřátím řízení
	Aktivovala se tavná pojistka, kvůli zablokování oplachovacího čerpadla (přiliš velký přikon)	Čištění oplachovacího čerpadla(→ Čištění oplachovacího čerpadla)Vyměňte pojistku.Používejte výhradně tavnou pojistku 5 × 20 mm, 16 A setrvačnou / 250 V.
Vrstva oleje v modulu bubnového filtru	V případě nového oplachovacího čerpadla se může po krátkou dobu vyskytnout nezávadný potravinový olej	Není nutné žádné opatření

8 Čištění a údržba

VAROVÁNÍ

Smrt nebo těžká zranění nebezpečným elektrickým napětím!

• Dříve než budete sahat do vody, vypněte veškerá zařízení nacházející se pod vodou, která jsou pod napětím.
• Než začnete pracovat se zařízením, odpojte síťové napětí.

8.1 Čištění zařízení

• Nepoužívejte agresivní čisticí prostředky ani chemická ředidla, neboť by mohly poškodit plášt, nebo negativně ovlivnit funkce přístroje.
• Doporučené čisticí prostředky při obtížně odstranitelném zvápenatění:
  – Čistič čerpadel PumpClean od OASE.
  – Domácí čističe bez obsahu octa a chlóru.
• Po čištění důkladně opláchněte všechny díly čistou vodou.

8.2 Pravidelné práce

Filtrační systém je samočisticí. Pravidelně provádějte následující práce, aby filtrační systém neustále dosahoval optimálního čisticího výkonu.

Pravidelné kontroly

• Na displeji řízení zkontrolujte, zda se zobrazují systémová hlášení. (→ Systémová hlášení)
• Zkontrolujte, zda se v oblasti před přepážkou a ve vnitřní části filtračního bubnu nenachází nadměrné znečištění (např. vláknité řasy). Za tím účelem vymontujte sítový prvek. (→Demontáž sítového prvku)

Odstranění usazených nečistot

Nečistoty, které filtrační buben nemůže zachytit, klesají ke dnu a musí být odstraněny.

- Jednou do měsíce otevřete na cca 10 sekund výpust' nečistot DN 75.

- Odstraňte usazeniny před filtračním bubnem.

- Odstraňte vláknité řasy ze žlabu na nečistoty.

- Odstraňte usazeniny ze záznamu hladiny.

8.3 Celkové čištění filtračního systému

• Pouze v případě nezvykle vysokého znečištění je nutné celý filtrační systém odstavit z provozu za účelem čištění a údržby.
• Nepoužívejte žádné chemické čisticí prostředky, neboť ty zabíjí filtrační bakterie.

Postupujte následovně:

1. Vypněte všechny pumpy filtru.
2. Vypněte všechny ostatní elektrické přístroje filtračního systému (např. čisticí přístroj UVC)
3. Pouze gravitační systém: Zavřete uzavírací šoupátka (přívod a odvod) filtrační řady, abyste tím zabránili dalšímu toku vody.
4. Dole na nádobě otevřete uzavírací šoupátko pro vyústění znečištění DN 75 a znečištěnou vodu povoleným způsobem zlikvidujte.
5. Proved'te čisticí opatření.
6. Zavřete uzavírací šoupátko.
7. Filtrační systém opět uvedte do provozu. (→ Uvedení do provozu)

8.4 Čištění oplachovacího zařízení

Postupujte následovně:

□T

1. Otevřete kryt.
2. Sundejte spony krytu z proplachovací trubky, sundejte kryt a zahajte ruční proces čištění tak, abyste ověřili správnost funkce proplachovacích trysek. (→ Manuální čištění)
3. Na ucpané trysce uvolněte převlečnou matici, spolu s tryskou a těsněním ji sundejte z oplachovací trubky a součásti vyčistěte. Po dokončení čištění nasadťe převlečnou matici zpět na trysku a přišroubujte ji spolu s těsněním na proplachovací trubku.
   – Trysku seřidte tak, aby se značka nacházela nahoře.
   – Převlečnou matici utáhněte pevně rukou.
   – Nasad'te kryt.
4. Nasad'te na proplachovací trubku kryt spolu se sponami.
5. Zatlačte proplachovací trubku prsty zespodu do spon při současném tlaku shora na kryt. – Proplachovací trubku nesmíte zatěžovat. Může dojít k deformaci proplachovací trubky.

UPOZORNĚNÍ

Bez krytu není zajištěna správná funkce proplachovacího zařízení. Výsledky čištění jsou horší.

- Proplachovací zařízení používejte vždy s namontovaným krytem.

8.5 Čištění sítového prvku

8.5.1 Demontáž sítového prvku

Postupujte následovně:

□ U

Vymontování

1. Buben filtru otočte rukou, až bude sítový prvek naproti bubnovému motoru. Uvolněte uzávěry (otočte o 180°).
2. Sítový prvek zcela zapust'te do filtračního bubnu.
3. Vyjměte sítový prvek z filtračního bubnu.

Zabudování

1. Sítový prvek zcela zapust'te do filtračního bubnu.
2. Otočte sítový prvek a oba závěsy nasuňte na držáky filtračního bubnu.
3. Za uzávěry sítový prvek vytáhněte nahoru.
   – Dbejte na to, aby drážky na stranách sítového prvku přesně zasahovaly do čepů na filtračním bubnu.
4. Zavřete oba uzávěry (otočte o 180°).

8.5.2 Odvápnění sítového prvku

Chybová hlášení Er-33, Er-55 nebo nadměrný nárůst procesů čištění (počitadlo) jsou známkou usazení vodního kamene na sítovém prvku.(→ Odečtení počtu procesů čištění)

Oase doporučuje v případě velmi tvrdé vody provádět preventivní odvápnění v intervalu dvou až tří měsíců.

Doporučený postup odvápňování:

• Vložte síťové prvky do octového roztoku (kyselost 20 až 25 %) a nechejte minimálně 30 minut působit, dokud nedojde k odstranění vápenatých usazenin. Nebo
• Posypte zvlhčené sítové prvky práškem kyseliny citronové a nechejte minimálně 30 minut působit, dokud nedojde k odstranění vápenatých usazenin.

Postupujte následovně:

1. Vymontujte sítový prvek. (→ Demontáž sítového prvku)

2. Odvápněte sítový prvek.

– Neodstraňujte gumové těsnění sítového prvku.

1. Sítový prvek očistěte měkkým kartáčem pod tekoucí vodou a opláchněte.

2. Zabudujte sítový prvek.

8.6 Vymontování filtračního bubnu

Postupujte následovně:

Přípravné práce:

• Sundejte kryt proplachovacího zařízení. (→ Čištění oplachovacího zařízení)
  • Vymontujte sítové prvky. (→ Demontáž sítového prvku)

□V

1. Vytáhněte oplachovací zařízení z upevňovacích svorek a přepážky, otočte o 90° a sklopte dolů za nádobou.

2. Uvolněte a odstraňte oba šrouby s vnitřními šestihrany (SW 5) na bubnovém motoru, bubnový motor vytáhněte z otvorů v přepážce a vyjměte jej. – Bubnový motor nenechávejte viset na přípojném kabelu.

3. Uvolněte šrouby Torx upevnění žlabu na nečistoty.

4. Žlab na nečistoty stáhněte z hrdla odtoku nečistot a vytáhněte z filtračního bubnu.

5. Sklopnou závlačku odklopte a vytáhněte.

6. Vytáhněte hřídel bubnu.

7. Sundejte filtrační buben až na doraz z přepážky a vytáhněte vodorovně směrem nahoru. – Pracujte opatrně: Upevňovací spony na stěně nádoby mohou poškodit sítové prvky.

8.7 Montáž filtračního bubnu

Postupujte následovně:

□W

Před zabudováním filtračního bubnu musíte zkontrolovat, zda není poškozeno těsnění bubnu a zda správně sedí. Poškozené těsnění bubnu vyměňte.

1. Vložte nové těsnění bubnu. Výřez v těsnění bubnu musí ležet nahoře.
2. Přepážka musí kompletně sedět v drážce těsnění bubnu.
3. Namažte okraj bubnu, abyste vylepšili snadný chod filtračního bubnu.

– Používejte jen originální tuk (Turmsilon GTI 300 GK) OASE.

- Další montáž provedte v opačném pořadí.

8.8 Čištění oplachovacího čerpadla

TIP

Často je možné nečistoty v oplachovacím zařízení a oplachovacím čerpadle odstranit tím, že se oplachovací zařízení vyčistí bez trysky/trysek.

- Za účelem čištění odstraňte všechny trysky, aby se vyplavily částice nečistot.

Přípravné práce:

• Vymontujte filtrační buben. (→ Vymontování filtračního bubnu)

Postupujte následovně:

□ X

1. Uvolněte pojistku polohy. Za tímto účelem vyhákněte oba gumové řemeny.
2. Zvedněte oplachovací čerpadlo a sundejte filtrační punčochu.
   – Všechny části očistěte čistou vodou.

8.9 Výměna oplachovacího čerpadla

Přípravné práce:

• Vymontujte filtrační buben. (→ Vymontování filtračního bubnu)

Postupujte následovně:

□ Y

1. Uvolněte pojistku polohy. Za tímto účelem vyhákněte oba gumové řemeny.
2. Uvolněte sponu hadice a hadici stáhněte.
3. Oplachovací čerpadlo vyjměte a vyměňte.
   – Ze svazku kabelů uvolněte připojovací kabel oplachovacího čerpadla.
4. Oplachovací čerpadlo zabudujte v opačném pořadí.

9 Uložení/zazimování

Přístroj je chráněn před mrazem (např. v garáži nebo uzavřeném prostoru)

Provoz přístroje je možný, pokud je dodržena minimální teplota vody +4 °C.

• Pro prevenci škod na oplachovacím zařízení v důsledku mrazu nastavte interval časově závislého čištění na 20 minut.
• Řízení instalujte na chráněném místě. Minimální provozní teplota řízení činí -10 °C.

Přístroj není chráněn před mrazem (např. venkovní instalace)

Při teplotách vody pod +8° nebo nejpozději tehdy, když se očekávají mrazy, musíte uvést zařízení mimo ^[1] provoz.

• Vypust'te přístroj, jak jen je to možné, a proved'te důkladné čištění a zkontrolujte, zda nevykazuje škody.
• Veškeré hadice, potrubí a přípojky vyprazdňujte tak dlouho, jak jen je to možné.
• Uzavírací šoupátko nechte otevřené.
• Nádobu zakryjte tak, aby se do ní nemohla dostat dešťová voda.
• Vedení a uzavírací šoupátko, které jsou v kontaktu s vodou, chraňte před mrazem.

UPOZORNĚNÍ

Údržbu těsnění bubnu musíte provádět po zimě nebo na začátku sezóny jezírka.

- Starý tuk odstraňte, poté okraj bubnu šetrně potřete novým tukem.

• Sítové prvky
  • Tavná pojistka
  • Těsnění bubnu
• Kondenzátor oplachovacího čerpadla

– Oplachovací čerpadlo neotevírejte. Odešlete oplachovací čerpadlo do OASE. Obratem obdržíte náhradní.

11 Likvidace

Podpořte naši snahu o zachování životního prostředí a dbejte následujících pokynů k likvidaci! Proveděte likvidaci přístroje podle tuzemských zákonných předpisů.

UPOZORNĚNÍ

Toto zařízení nesmí být likvidováno společně s domovním odpadem.

- Přístroj znehodnotit odříznutím kabelu a zabránit dalšímu použití. Zlikvidovat vho-dným systémem zpětného odběru.

12 Náhradní díly

S originálními díly výrobce OASE zůstane zařízení bezpečné a bude nadále spolehlivě fungovat.

Výkresy náhradních dílů a náhradní díly naleznete na naší internetové stránce.

ProfiClear Premium			TF-XL čerpaný systém EGC	TF-XL gravitační systém EGC
Rízení	Jmenovité napětí	V AC	230	230
	Frekvence sitě	Hz	50	50
	Příkon v klidovém stavu	W	5	5
	Příkon v průběhu čištění	W	1100	1100
	Maximální příkon (teoretický)	W	1600	1600
	Výstupní napětí oplachovacího čerpadla	V AC	230	230
	Výstupní napětí bubnového motoru	V DC	12	12
	Výstupní napětí signálního boxu	V DC	12	12
	Okolní teplota	°C	-10 ... +35	-10 ... +35
	Tavná pojistka 5 × 20 mm, 250 V	A	T16	T16
	Délka slťového kabe-lu	m	5	5
	Délka přívodního kabelu napájecího zdroje	m	4,5	4,5
Přípustná teplota vody		°C	+4 ... +35	+4 ... +35
Délka svazku kabelů bubnového filtru		m	5	5
Emise hluku		dB(A)	<70	<70
Rozměry	Délka	mm	1295	1295
	Sířka	mm	861	861
	Výška	mm	821	821
Hmotnost	bez vody	kg	125	125
	s vodou	kg	535	655
Oplachovací čerpadlo	Tlak vody	bar	7	7
	Spotřeba vody na proces oplachu	l	3,2	3,2
Buben	Průměr	mm	565	565
	Šířka	mm	780	780
Sítové prvky	Počet		16	16
Přívod DN 110	Počet		2	7
Přívod G2	Počet		3	-
	Přípojka hadice (průměr)	mm	50 mm	-
Výpust' DN 180	Počet		2	2
Výpust' nečistot	Počet		2	2
	Přípojka		DN 75 / DN 110	DN 75 / DN 110
Oběhový výkon	minimálně	l/h	25000	25000
	maximálně	l/h	50000	66000
Nádoba včetně krytu nádoby nad úrovní hladiny jezírka		mm	-	140
Přípustná tolerance hladiny vody v jezírku		mm	-	-20
Přípustné ztráty třením v přívodech		mbar (cm)	-	7 (7)
Při použití stavového snímače čerpadla filtru minimálně potřebné ztráty třením v přívodech		mbar (cm)	-	3,5 (3,5)

Napájecí zdroj ProfiClear Premium
Jmenovité napětí		V AC	230
Frekvence sítě		Hz	50
Výstupní napětí		V DC	12
Příkon	V klidovém stavu	W	5
	Při čištění	W	75
Max. výstupní proud		A	8,3
Délka síťového kabelu		m	2
Délka přívodního kabelu řízení		m	0,4
Rozměry	Délka	mm	231
	Slířka	mm	148
	Výška	mm	63

14 Symboly na přístroji

		Prachotěsné. Vodotěsný do hloubky 20°m.
		Chráněný proti prachu. Ochrana proti stříkající vodě.
		Tavná pojistka16 A / 250 V, setrvačná
		Možná nebezpečí pro osoby s kardiostimulátory!
		Chránit před přímým slunečním zářením
		Při mrazu přístroj odinstalovat!
		Nesahejte do přívodu nebo vyústění. Nebezpečí poranění v důsledku střížného pohybu.
		Přečtěte si návod k použití.
