GEBRUIKSAANWIJZING DCMBL777 DEWALT

Nederlands (vertaald vanuit de originele instructies) 83

Hartelijk gefeliciteerd!

U hebt gekozen voor een DEWALT gereedschap. Jarenlange ervaring, grondige productontwikkeling en innovatie maken DEWALT tot een van de betrouwbaarste partners voor gebruikers van professioneel gereedschap.

Technische Gegevens

		DCMBL777
Spanning V	DC	54
Type 1
Accutype Li-lon
Luchtsnelheid Km/h 257,5
Luchtvolume CFM 760
Niveau geluidsvermogen LwAm 94 dB
K (onzekerheid voor het gegeven geluidsniveau) KwA 1,7 dB
Geluidsdrukniveau LpA	84 dB
K (onzekerheid voor het gegeven geluidsniveau)	KpA	3,0 dB
Gegarandeerd niveau geluidsvermogen	LwA	96 dB
Gewicht (zonder accu)	kg	3,2 kg
Geluidswaarden en/of trillingswaarden (triax vectorsom) overeenkomstig 2000/ 14/ EC en EN 62841-1-A11:2022:
Trillingsemissiewaarde ah=	m/s2	< 2,5
Onzekerheid K=	m/s2	1,5

Het trillings- en/of geluidsemissieniveau dat in dit gegevensblad wordt gegeven, is gemeten overeenkomstig een gestandaardiseerde test opgegeven in EN62841 voor het vergelijken van het ene gereedschap met het andere. Er kan een eerste beoordeling van blootstelling mee worden uitgevoerd.

VAARSCHUWING: Het opgegeven

trillings- en/of geluidsemissieniveau geldt voor de belangrijkste toepassingen van het gereedschap. Als het gereedschap echter voor andere toepassingen of met andere accessoires wordt gebruikt, of slecht wordt onderhouden, kan de vibratie- en/of geluidsemissie verschillen. Dit kan het blootstellingsniveau aanzienlijk verhogen gedurende de totale werkperiode.

Bij een schatting van het blootstellingsniveau aan vibratieen/of geluid moet ook rekening worden gehouden met de tijd dat het gereedschap is uitgeschakeld, of aanstaat maar niet werkelijk wordt ingezet bij werkzaamheden. Dit kan het blootstellingsniveau gedurende de totale werkperiode aanzienlijk verlagen.

Stel vast of er nog aanvullende veiligheidsmaatregelen zijn ter bescherming van de gebruiker tegen de effecten van trilling en/of geluid, zoals: goed onderhoud van gereedschap en de accessoires, de handen warm houden (relevant voor trilling), organisatie van werkpatronen.

EG-conformiteitsverklaring

Machinerichtlijn

Axiale bladblazer DCMBL777

DEWALT verklaart dat de producten die zijn beschreven onder Technische gegevens voldoen aan: 2006/42/EC, EN 62841-1:2015+A11:2022, EN ISO 12100:2010, 2000/14/EC, Bladblazer (categorie Bijlage I, item 34), Bijlage V L WA (gemeten geluidsvermogensniveau) 94 dB(A) L WA (gegarandeerd geluidsvermogen) 96 dB(A) Deze producten zijn ook conform richtlijnen 2014/30/EU en 2011/65/EU. Neem voor meer informatie contact op met DEWALT op het volgende adres of raadpleeg de achterzijde van de handleiding.

M. Georg Modern Research

Markus Rompel

65510, Idstein, Duitsland

10.10.2023

WAARSCHUWING: Lees de instructiehandleiding om het risico op letsel te verminderen.

Definities: Veiligheidsrichtlijnen

De definities hieronder beschrijven de ernstgraad voor elk signaalwoord. Gelieve de handleiding te lezen en op deze symbolen te letten.

GEVAAR: Wijst op een dreigende gevaarlijke situatie die, indien niet vermeden, zal leiden tot de dood of ernstige verwondingen.

WAARSCHUWING: Wijst op een mogelijk gevaarlijke situatie die, indien niet vermeden, zou kunnen leiden tot de dood of ernstige letsels.

VORZICHTIG: Wijst op een mogelijk gevaarlijke situatie die, indien niet vermeden, kan leiden tot kleine of matige letsels.

OPMERKING: Geeft een handeling aan waarbij geen persoonlijk letsel optreedt die, indien niet voorkomen, schade aan goederen kan veroorzaken.

Accu's Laders/Laadtijden (Minuten)**
Cat # V	IX	Ah Gewicht(kg)		DCB104 DCB107		DCB112/DCB1102	DCB113	DCB115/DCB1104	DCB116 DCB117 DCB118 DCB132
DCB546	18/54	6,0/2,0	1,08	60	270	170	140	90	80	40	60	90
DCB547/G	18/54	9,0/3,0	1,46	75*	420	270	220	135*	110*	60	75*	135*
DCB548	18/54	12,0/4,0	1,46	120	540	350	300	180	150	80	120	180
DCB549	18/54	15,0/5,0	2,12	125	730	450	380	230	170	90	125	230

*Datumcode 201811475B of later
**Deze matrix is uitsluitend bestemd als richtlijn, de tijden zijn afhankelijk van de temperaturen en de accustatus.

ap risico van een elektrische schok.

p brandgevaar.

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

AARSCHUWING: Lees alle

veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit gereedschap zijn meegeleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel.

De term „elektrisch gereedschap“ in de waarschuwingen verwijst naar uw (met een snoer) op de netspanning aangesloten elektrische gereedschap of naar (draadloos) elektrisch gereedschap met een accu.

1) Veiligheid Werkplaats

a) Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden zorgen voor ongelukken.
b) Bedien elektrische gereedschappen niet in een explosieve omgeving, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen kunnen doen ontbranden.
c) Houd kinderen en omstanders op een afstand terwijl u een elektrisch gereedschap bedient. Als u wordt afgeleid kunt u de controle over het gereedschap verliezen.

2) Elektrische Veiligheid

a) Stekkers van elektrisch gereedschap moeten in het stopcontact passen. Pas de stekker nooit op enige manier aan. Gebruik geen adapterstekkers samen met geaard elektrisch gereedschap. Niet aangepaste stekkers en passende contactdozen verminderen het risico op een elektrische schok.
b) Vermijd lichamelijk contact met geaarde oppervlaktes zoals buizen, radiatoren, fornuizen en ijskasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaard is.

c) Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Als er water in een elektrisch gereedschap terecht komt, verhoogt dit het risico op een elektrische schok.
d) Behandel het stroomsnoer voorzichtig. Gebruik het stroomsnoer nooit om het elektrische gereedschap te dragen of te trekken, of de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van warmte, olie, scherpe randen, of bewegende onderdelen. Beschadigde snoeren of snoeren die in de war zijn verhogen het risico op een elektrische schok.
e) Als u een elektrisch gereedschap buitenshuis gebruikt, gebruikt u een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor buitenshuis, vermindert het risico op een elektrische schok.
f) Als het gebruik van een elektrisch gereedschap op een vochtige locatie onvermijdelijk is, gebruikt u een stroomvoorziening die beveiligd is met een aardlekschakelaar. Het gebruik van een aardlekschakelaar vermindert het risico op een elektrische schok.

3) Persoonlijke Veiligheid

a) Blijf alert, kijk wat u doet en gebruik uw gezonde verstand als u een elektrisch gereedschap bedient. Gebruik het gereedschap niet als u vermoeid bent of onder de invloed van drugs, alcohol of medicatie bent. Een moment van onoplettendheid tijdens het bedienen van elektrische gereedschappen kan leiden tot ernstig persoonlijk letsel.
b) Gebruik een beschermende uitrusting. Draag altijd oogbescherming. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een helm, of gehoorbescherming gebruikt in de juiste omstandigheden zal het risico op persoonlijk letsel verminderen.
c) Vermijd onbedoeld starten. Zorg ervoor dat de schakelaar in de 'off' (uit) stand staat voordat u het gereedschap aansluit op de stroombron en/ of accu, het oppakt of ronddraagt. Het ronddragen van elektrische gereedschappen met uw vinger op de schakelaar of het aanzetten van elektrische gereedschappen waarvan de schakelaar aan staat, zorgt voor ongelukken.

d) Verwijder alle stelsleutels of moersleutels voordat u het elektrische gereedschap aan zet. Een moersleutel of stelsleutel die in een ronddraaiend onderdeel van het elektrische gereedschap is achtergelaten kan leiden tot persoonlijk letsel.
e) Rek u niet te ver uit. Blijf altijd stevig en in balans op de grond staan. Dit zorgt voor betere controle van het elektrische gereedschap in onverwachte situaties.
f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of lang haar kunnen door bewegende delen worden gegrepen.
g) Als er in apparaten wordt voorzien voor het aansluiten van stofverwijdering- of verzamelapparatuur, zorg er dan voor dat deze correct worden aangesloten en gebruikt. Het gebruik van een stofverzamelaar kan aan stof gerelateerde gevaren verminderen.
h) Denk niet dat u, doordat u het gereedschap veel hebt gebruikt, het allemaal wel weet en dat u de veiligheidsbeginselen kunt negeren. Een onvoorzichtige actie kan in een fractie van een seconde ernstig letsel tot gevolg hebben.

4) Gebruik en Verzorging van Elektrisch Gereedschap

a) Forceer het gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap voert de werkzaamheden beter en veiliger uit waarvoor het is ontworpen.
b) Gebruik het gereedschap niet als de schakelaar het niet aan en uit kan zetten. Leder gereedschap dat niet met de schakelaar kan worden bediend is gevaarlijk en moet worden gerepareerd.
c) Trek de stekker uit het stopcontact en/of neem de accu, als deze kan worden losgenomen, uit het elektrisch gereedschap en voer daarna pas aanpassingen uit, wissel daarna pas accessoires of berg daarna pas het gereedschap op. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart.
d) Bewaar gereedschap dat niet wordt gebruikt buiten het bereik van kinderen en laat niet toe dat personen die onbekend zijn met het elektrische gereedschap of deze instructies het gereedschap bedienen. Elektrische gereedschappen zijn gevaarlijk in handen van ongetrainde gebruikers.
e) Onderhoud elektrische gereedschappen. Controleer op verkeerde uitlijning en het grijpen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het gereedschap nadelig kunnen beïnvloeden. Zorg dat het gereedschap voor gebruik wordt gerepareerd als het beschadigd is. Veel ongelukken worden veroorzaakt door slecht onderhouden gereedschap.

f) Houd snijdgereedschap scherp en schoon. Correct onderhouden snijdgereedschappen met scherpe snijdranden lopen minder snel vast en zijn gemakkelijker te beheersen.
g) Gebruik het elektrische gereedschap, de accessoires en gereedschapsonderdelen enz. in overeenstemming met deze instructies, waarbij u rekening houdt met de werkomstandigheden en de werkzaamheden die dienen te worden uitgevoerd. Gebruik van het elektrische gereedschap voor werkzaamheden die anders zijn dan het bedoelde gebruik, kunnen leiden tot een gevaarlijke situatie.
h) Houd de handgrepen en oppervlakken die u beet pakt, droog, schoon en vrij van olie en vet. Door gladde handgrepen en oppervlakken die u beet pakt, kan veilig werken en bedienen van het gereedschap in onverwachte situaties onmogelijk worden.

5) Gebruik en Verzorging van Gereedschap op Accu

a) Gebruik alleen de lader die door de fabrikant wordt opgegeven. Een lader die geschikt is voor één accutype, kan een risico op brand veroorzaken indien gebruikt met een andere accu.
b) Gebruik elektrische gereedschappen uitsluitend met speciaal omschreven accu's. Gebruik van andere accu's kan leiden tot letsel en brandgevaar.
c) Als de accu niet in gebruik is, dient u deze uit de buurt te houden van andere metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding van het ene contactpunt met het andere kunnen maken. Het kortsluiten van de accucontactpunten samen kan brandwonden of brand veroorzaken.
d) Als het gereedschap te zwaar wordt belast, kan er vloeistof uit de accu lekken; vermijd contact hiermee. Als u per ongeluk hier toch mee in contact komt, spoelt u met water. Als de vloeistof in contact met de ogen komt, dient u daarnaast medische hulp in te roepen. Vloeistof afkomstig uit de accu kan irritatie of brandwonden veroorzaken.
e) Werk niet met een accu of met gereedschap dat beschadigd is of waaraan wijzigingen zijn aangebracht. Beschadigde of gemodificeerde accu's kunnen onvoorspelbaar gedrag vertonen dat kan leiden tot brand, explosie of een risico van letsel.
f) Stel een accu of gereedschap niet bloot aan open vuur of uitzonderlijk hoge temperatuur. Brand of een temperatuur boven de 130 °C kunnen de accu doen exploderen.
g) Volg alle instructies voor het opladen en laad de accu of het gereedschap niet op buiten het temperatuurbereik dat in de instructies wordt opgegeven. Door op onjuiste wijze opladen of opladen

bij een temperatuur buiten het opgegeven bereik kan de accu beschadigd raken en het risico van brand toenemen.

6) Service

a) Zorg dat u gereedschap wordt onderhouden door een erkende reparateur die uitsluitend identieke vervangende onderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het gereedschap blijft gegarandeer.
b) Probeer nooit beschadigde accu's te repareren. De reparaties aan accu's mogen alleen worden uitgevoerd door de fabrikant of door geautoriseerde servicecentra.

Veiligheidswaarschuwingen voor bladblazers

a) Gebruik de bladblazer niet in slechte weersomstandigheden, vooral niet wanneer er onweer dreigt. U loopt dan minder het risico door de bliksem te worden getroffen.
b) Draag oog- en gehoorbescherming. Gepaste persoonlijke beschermingsmiddelen zullen het risico op persoonlijk letsel verminderen.
c) Draag tijdens het bedienen van de bladblazer altijd antislip- en veiligheidsschoenen. Bedien de bladblazer niet op blote voeten of met open sandalen. Dit vermindert het risico op letsels aan de voeten.
d) Draag geen losse kleding of zaken zoals sjaals, linten, kettingen, stropdassen, enz... die in de luchtinlaten gezogen kunnen worden. Bind lang haar samen of bedek het om te verzekeren dat het niet in de luchtinlaten gezogen wordt. Als een van deze zaken in de luchtinlaten gezogen wordt, kan dit het risico op persoonlijk letsel verhogen.
e) Houd omstaanders op afstand tijdens het bedienen van de bladblazer. Weggeslingerd vuil kan het risico op persoonlijk letsel verhogen.
f) Richt de uitlaat van de blazer nooit in de richting van mensen of huisdieren of in de richting van vensters. Wees extra voorzichtig tijdens het wegblazen van vuil in de buurt van vaste objecten, zoals bomen, auto's en muren, waardoor het vuil teruggeslingerd zou kunnen worden. Weggeslingerde objecten kunnen het risico op materiële schade of persoonlijk letsel verhogen.
g) Gebruik de bladblazer niet om zaken weg te blazen die branden of roken, zoals zoals sigaretten, lucifers of hete as. Deze ontstekingsbronnen kunnen het risico op brand vergroten.
h) Raak de ventilator niet aan als deze nog in beweging is. Schakel de bladblazer uit, wacht tot de ventilator stopt en trek daarna de stekker van de bladblazer uit het stopcontact, voordat u een onderdeel verwijdert dat mogelijk toegang tot de ventilator geeft. Dit vermindert het risico op letsel door bewegende onderdelen. i) Verzeker bij het verwijderen van vastgelopen materiaal of het uitvoeren van onderhoud aan de

bladblazer, dat de aan-/uitschakelaar uit staat en het netsnoer is losgekoppeld. Het onverwacht in werking stellen van de bladblazer terwijl u vastgelopen materiaal verwijdert of onderhoud uitvoert, kan het risico op persoonlijk letsel vergroten.

j) Gebruik de bladblazer alleen op de grond en niet op ladders of een onstabiel oppervlak.
k) Draag nooit meerder riemharnassen of schouderharnassen tegelijkertijd.
1) Verzeker tijdens het dragen van een harnas dat er geen andere kledingstukken het losmaken en verwijderen van het harnas hinderen.
m) Inspecteer het apparaat op schade als het overmatig trilt.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

LEES ALLE INSTRUCTIES VOOR GEBRUIK VAN DIT APPARAAT

Tijdens gebruik van dit apparaat moet u zich altijd houden aan de elementaire veiligheidsvoorschriften zoals deze hierna worden vermeld:

VAARSCHUWING: Beperk het risico van brand, elektrische schok en letsel:

• Laat het apparaat niet onbeheerd achter wanneer het is aangesloten op een stroombron. Verwijder de accruals het apparaat niet gebruikt wordt en voordat u onderhoud verricht.
• Gebruik het niet op natte oppervlakken. Niet blootstellen aan regen. Binnenshuis opbergen.
• Let erop dat het apparaat niet als speelgoed wordt gebruikt. In de nabijheid van kinderen is een hoge mate van opmerkzaamheid van groot belang. Alleen gebruiken voor de beoogde doeleinden.
• Gebruik dit apparaat ALLEEN volgens de beschrijving in de handleiding. Gebruik alleen aanbevolen hulpstukken.
• Gebruik dit apparaat niet als u merkt dat het op welke manier dan ook niet goed werkt. Als het apparaat niet goed werkt, als het is gevallen, is beschadigd, buiten is blijven staan, of in het water is gevallen, breng het dan terug naar een servicecentrum.
• Het apparaat niet met natte handen gebruiken of hanteren.

• Steek geen voorwerpen in de openingen van het apparaat. Gebruik het apparaat niet als één van de openingen is geblokkeerd; houd het apparaat vrij van stof, pluizen, haar en van alles wat de luchtstroom kan beperken.

• Houd haar, losse kleding, vingers en alle lichaamsdelen weg bij de openingen en bewegende delen.

• Schakel alle bedieningsfuncties uit voordat u de stekker uit het stopcontact trekt.
• Ga extra voorzichtig te werk wanneer u schoonmaakwerkzaamheden uitvoert op een trap.

BEWAAR DEZE INSTRUCTIES

Aanvullende Veiligheidsinstructies

WAARSCHUWING:

Wanneer

met een elektrisch apparaat wordt gewerkt, moeten de basisveiligheidsmaatregelen altijd worden gevolgd zodat het risico van brand, elektrische schok en persoonlijk letsel, waaronder het volgende, zoveel mogelijk wordt voorkomen.

WAARSCHUWING:

Lees alle

veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel.

WAARSCHUWING:

Laat nooit

kinderen, personen met verminderde fysieke, zintuiglijke of mentale vermogens of met een gebrek aan ervaring en kennis of mensen die niet bekend zijn met deze instructies, de machine gebruiken, ter plaatse geldende bepalingen zullen mogelijk een minimale leeftijd van de gebruiker voorschrijven.

Het risico van letsel beperken:

• Voorkom per ongeluk inschakelen. Schakel alle bedieningsfuncties uit voor u de accu uit het apparaat neemt. Controleer dat de schakelaar in de uit-stand staat voor u de accu in het gereedschap plaatst. Apparaten dragen met uw vinger op de schakelaar of de accu in een unit plaatsen dat Aan staat, is vragen om ongelukken.
• Vermijd gevaarlijke omgevingsomstandigheden – Gebruik elektrische apparaten niet op een locatie waar veel vocht of water is. Gebruik het apparaat niet in de regen.
• DRAAG PERSOONLIJKE BESCHERMENDE UITRUSTING. Gebruik persoonlijke beschermingsmiddelen. Draag een masker met een stoffilter als bij het werk veel stof vrijkomt, antislip veiligheidsschoenen als de omstandigheden daarom vragen.
• Gebruik het juiste apparaat - Gebruik het apparaat niet voor een andere taak dan waarvoor het is bedoeld.

• Inspecteer het werkgebied voordat u met het apparaat gaat werken. Verwijder alle vuil en harde voorwerpen, zoals stenen, glas, draad, enz. die kunnen opstuiten, worden weggeslingerd of op andere wijze letsel of schade veroorzaken tijdens het werken.

• Gebruik dit apparaat uitsluitend volgens de beschrijving in deze handleiding.

• Ga extra voorzichtig te werk wanneer u schoonmaakwerkzaamheden uitvoert op een trap.
• Houd kinderen, omstanders en dieren op een afstand van ten minste 10 meter van het werkgebied wanneer u het apparaat start of ermee werkt.
• Let erop dat het apparaat niet als speelgoed wordt gebruikt. In de nabijheid van kinderen is een hoge mate van opmerkzaamheid van groot belang.
• Onderhoud het apparaat zorgvuldig. Houd het apparaat schoon zodat het optimaal en veilig kan werken. Volg de instructies voor het juiste onderhoud.
• Blijf alert - Let goed op wat u doet. Gebruik uw gezond verstand. Werk niet met het gereedschap wanneer u moe bent.
• Plaats de blaasmond van de blower niet bij uw ogen of oren wanneer het apparaat in werking is.
• Werk niet met de machine als mensen, met name kinderen, of huisdieren dicht bij u in de buurt zijn.
• Reik niet buiten uw macht. Blijf te allen tijd goed in evenwicht staan. Zorg ervoor dat u stevig op beide voeten staat. Wandel, maar ren nooit.
• Raak bewegende, gevaarlijke onderdelen niet aan voordat de machine is losgekoppeld van de accu en de bewegende, gevaarlijke onderdelen volledig tot stilstand zijn gekomen.
• Als het apparaat op abnormale wijze begint te trillen, verwijdert u de accu' en voer u direct een controle uit.
• Steek geen voorwerpen in de openingen. Gebruik het gereedschap niet terwijl een opening is geblokkeerd, houd het vrij van stof, pluizen en van alles dat de luchtstroom kan belemmeren.
• Probeer niet om verstopping uit het apparaat te halen, zonder eerst de accu te verwijderen.
• Dompel geen enkel onderdeel van het apparaat onder in vloeistof.
• Gebruik de unit niet als de schakelaar het apparaat niet aan en uit kan zetten. Een apparaat dat niet meer met de schakelaar kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
• Laat geen vuil via de opening van de blower in het apparaat binnendringen.
• Richt de blaasmond van de blower niet op uzelf of op omstanders
• Gebruik het apparaat niet voor het wegblazen van explosief stof, of op plaatsen waar de lucht explosief stof bevat, zoals steenkoolstof, graan of ander ontvlambaar materiaal.
• Probeer niet de bladblazer te repareren. De veiligheid en betrouwbaarheid van dit product kunnen alleen worden gegarandeerd als reparaties, onderhoud en aanpassingen worden uitgevoerd door een erkende servicecentra.
• Gebruik de bladblazer niet in een atmosfeer waar zich gas of explosieve stoffen bevinden. Motoren in deze

apparaten genereren gewoonlijk vonken, en deze vonken zouden dampen kunnen doen ontbranden.

• Reik niet buiten uw macht. Blijf altijd stevig en in balans op de grond staan.
• Laat een ingeschakelde bladblazer nooit onbeheerd achter. Schakel het apparaat uit.
• Verwijder de accu voordat de buis wordt bevestigd
• Berg apparaten die u niet gebruikt, op. Bewaar het apparaat, wanneer u het niet gebruikt, op een droge, goed geventileerde plaats, hoog of in een afgesloten ruimte - buiten het bereik van kinderen.
• Instructies voor accu's en laders die geschikt zijn voor dit apparaat, zijn in de handleiding opgenomen zodat u deze kunt raadplegen. Lees alle instructiehandleidingen die bij uw accu of lader worden geleverd. Lees alle waarschuwingen en aanwijzingen die op de lader en de accu zijn aangebracht.
• Neem de accu uit de bladblazer voor u het apparaat instelt, toebehoren wisselt of het apparaat naziet, verplaatst of opbergt. Dergelijke voorzorgsmaatregelen beperken het risico van onbedoeld starten van het apparaat.
• Als het apparaat niet goed werkt, of als deze is gevallen, is beschadigd, buiten is blijven staan of in het water is gevallen, dient u het naar een servicecentrum te brengen.

BEWAAR DEZE INSTRUCTIES

Overige risico's

Ondanks het toepassen van de relevante veiligheidsvoorschriften en het implementeren van veiligheidsvoorzieningen kunnen sommige overige risico's niet worden vermeden. Dit zijn:

• Gehoorbeschadiging.
• Risico op persoonlijk letsel door deeltjes die worden weggeslingerd.
• Risico van brandwonden omdat accessoires tijdens het gebruik heet worden.
• Risico van persoonlijk letsel als gevolg van langdurig gebruik.

BEWAAR DEZE INSTRUCTIES

Laders

Laders van DEWALT vereisen geen aanpassingen en zijn ontworpen voor een zo eenvoudig mogelijk gebruik.

Elektrische veiligheid

De elektrische motor is slechts voor één voltage ontworpen. Controleer altijd dat het voltage van de accu overeenkomt met de voltage op het typeplaatje. Let er ook op dat het voltage van uw lader overeenkomt met dat van uw netstroomvoorziening.

Deze DEWALT lader is dubbel geïsoleerd volgens EN60335; daarom is een aardedraad niet vereist.

Als de voedingskabel is beschadigd mag deze uitsluitend vervangen worden door DEWALT of een erkende serviceorganisatie.

Een verlengsnoer gebruiken

Gebruik alleen een verlengsnoer als het absoluut noodzakelijk is. Gebruik een goedgekeurd verlengsnoer dat geschikt is voor het ingangsvermogen van uw lader (zie Technische gegevens). De minimumafmeting van de geleider is 1 mm ^2 ; de maximumlengte is 30 m.

Rol het snoer altijd volledig af, wanneer u een haspel gebruikt.

Belangrijke veiligheidsinstructies voor alle acculaders

BEWAAR DEZE INSTRUCTIES: Deze handleiding bevat belangrijke instructies voor de veiligheid en voor de bediening van geschikte acculaders (raadpleeg Technische gegevens). Lees voordat u de lader gebruikt, alle instructies en aanwijzingen voor de veiligheid op de lader, de accu en het product dat de accu gebruikt.

WAARSCHUWING: Gevaar voor

elektrische schok. Laat geen vloeistof in de lader dringen. Dit zou kunnen leiden tot een elektrische schok.

u een aardlekschakelaar te gebruiken met een nominale reststroomwaarde van 30 mA of minder.

VOORZICHTIG: Gevaar voor

brandwonden. Beperk het risico van letsel, laad uitsluitend DeWALT oplaadbare accu's op. Andere typen accu's zouden uit elkaar kunnen barsten en persoonlijk letsel en materiële schade veroorzaken.

VQORZICHTIG: Er moet op worden

toegezien dat kinderen niet met het gereedschap kunnen spelen.

OPMERKING: Onder bepaalde omstandigheden, wanneer de stekker van de lader in het stopcontact zit, kunnen de niet-afgeschermde laadcontacten binnenin de lader door materiaal of een voorwerp worden kortgesloten. Bepaalde materialen die geleidend zijn, zoals, maar niet uitsluitend, staalwol, aluminiumfolie of een opeenhoping van metaalachtige deeltjes, kunnen beter bij de holtes van de lader worden weggehouden. Trek altijd de stekker uit het stopcontact wanneer er geen accu in de lader zit. Trek de stekker van de lader uit het stopcontact voor u de lader gaat reinigen.

- Probeer NIET de accu op te laden met andere laders dan de laders die in deze handleiding worden genoemd. De lader en de accu zijn speciaal voor elkaar ontworpen.

• Deze laders zijn niet bedoeld voor andere toepassingen dan het opladen van DEWALT oplaadbare accu's. Andere toepassingen kunnen leiden tot brand, een elektrische schok of elektrocutie.
• Stel de lader niet bloot aan regen of sneeuw.
• Trek aan de stekker van de lader en niet aan het snoer wanneer u de stekker uit het stopcontact wilt halen. Er is dan minder risico op beschadiging van het snoer en van de stekker.
• Controleer dat het snoer zo is geplaatst dat niemand erop kan stappen of erover kan struikelen of het snoer op andere wijze beschadigd of bekneld raakt.
• Gebruik alleen een verlengsnoer als dat absoluut noodzakelijk is. Gebruik van een ongeschikt verlengsnoer kan leiden tot het risico van brand, elektrische schok of elektrocutie.
• Plaats niet iets boven op een lader en plaats de lader niet op een zacht oppervlak omdat hierdoor de ventilatiesleuven kunnen worden geblokkeerd en de lader binnenin veel te heet wordt. Plaats de lader niet in de buurt van een warmtebron. De lader wordt gekoeld door de ventilatiesleuven boven en onder in de behuizing.
• Werk niet met de lader met een beschadigd snoer of een beschadigde stekker—laat eventuele beschadigde onderdelen onmiddellijk vervangen.
• Gebruik de lader niet als er hard op is geslagen, als de lader is gevallen of op een andere manier beschadigd is. Breng de unit naar een officieel servicecentrum.
• Haal de lader niet uit elkaar; breng de lader naar een officieel servicecentrum wanneer service of reparatie nodig is. Onjuiste montage kan leiden tot het risico van een elektrische schok, elektrocutie of brand.
• Als het netsnoer is beschadigd, moet het onmiddellijk worden vervangen door de een servicemonteur van de fabrikant of een dergelijk vakbekwaam persoon, zodat risico is uitgesloten.
• Trek, voordat u met reinigingswerkzaamheden begint, de stekker van de lader uit het stopcontact. Er is dan minder risico van een elektrische schok. Het risico is niet minder wanneer u de accu uitneemt.
• Sluit NOOIT twee laders op elkaar aan.
• De lader is ontworpen voor een gewone huishoudelijke elektrische installatie van 230V. Gebruik de lader niet op een andere spanning. Dit geldt niet voor de 12V-lader.

Een accu opladen (Afb. [Fig.] A, F)

1. Steek de stekker van de lader in een geschikt stopcontact voor u de accu plaatst.
2. Plaats de accu 15 in de lader, en let er daarbij op dat de accu geheel in de lader komt te zitten. Het rode lampje (opladen) knippert herhaaldelijk en dat duidt erop dat de laadprocedure is gestart.
3. Een volledig opgeladen accu wordt aangegeven door het rode lampje dat constant AAN blijft. De accu is nu volledig opgeladen en kan worden gebruikt of kan in de acculader blijven zitten. Om de accu uit de lader te nemen, drukt u op de accu-vrijgaveknop 16 op de accu.

OPMERKING: U kunt maximale prestaties en levensduur van lithium-ion-accu's garanderen door de accu's volledig op te laden voor u deze voor het eerst in gebruik neemt.

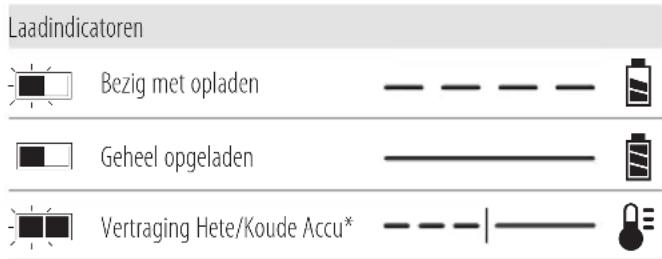

Werking van de lader

Raadpleeg onderstaande indicatoren voor de laadstatus van de accu.

Laadindicatoren Bezig met opladen Geheel opgeladen Vertraging Hete/Koude Accu*

* Het rode lampje blijft knipperen, maar er brandt ook een geel indicatielampje wanneer de functie actief is. Wanneer de accu een geschikte temperatuur heeft bereikt, gaat het gele lampje uit en hervat de lader de laadprocedure.

De geschikte lader(s) laden niet een kapotte accu op. Wanneer de laadindicator niet gaat branden, is dat een teken dat de accu kapot is.

OPMERKING: Dit kan ook betekenen dat er iets mis is met de oplader.

Als de lader laat zien dat er een probleem is, laat de lader en de accu dan testen door een geautoriseerd servicecentrum.

Vertraging Hete/Koude Accu

Wanneer de lader waarneemt dat een accu te warm of te koud is, wordt onmiddellijk een vertraging hete/koude accu gestart en wordt het laden uitgesteld tot de accu een geschikte temperatuur heeft bereikt. De lader schakelt dan automatisch over op de accu-laadstand. Deze functie waarborgt een maximale levensduur van de accu.

Een koude accu zal minder snel opladen dan een warme accu. De accu zal gedurende de gehele laadcyclus minder snel worden opgeladen en zal niet maximaal worden opgeladen, ook niet als de accu warmer wordt.

De lader van het type DCB118 is voorzien van een interne ventilator voor het koelen van de accu. De ventilator gaat automatisch draaien wanneer de accu moet worden gekoeld. Gebruik de lader nooit als de ventilator niet goed werkt of als de ventilatiesleuven zijn geblokkeerd. Zorg ervoor dat er geen vreemde voorwerpen in de lader kunnen komen.

XR Li-Ion-gereedschap is ontworpen met een Elektronisch Beveiligingssysteem dat voorkomt dat de accu te veel wordt geladen, te heet wordt of te diep wordt ontladen.

Het product zal automatisch uitgeschakeld worden, als het elektronisch beschermingssysteem actief wordt. Zet, als dit gebeurt, de Lithium-Ion-accu op de lader, tot deze volledig geladen is.

Montage aan de wand

Deze laders kunnen aan de wand worden gemonteerd of rechtop op een tafel of werkoppervlak staan. Plaats bij wandmontage de accu dichtbij een stopcontact en uit de buurt van een hoek of andere obstakels die de doorstroming

van lucht kunnen verhinderen. Gebruik de achterzijde van de lader als sjabloon voor de plaatsing van de montageschroeven aan de wand. Monteer de lader stevig met gipsplaatschroeven (afzonderlijk aan te schaffen), van tenminste 25,4 mm lang waarvan de schroefkop een diameter heeft van of 7–9 mm, in hout geschroefd tot op een optimale diepte, waarbij ongeveer 5,5 mm van de schroef uitsteekt. Houd de sleuven aan de achterzijde van de lader tegenover de uitstekende schroeven en steek montagesleuven volledig op de schroeven.

Instructies voor het reinigen van de lader

WAARSCHUWING: Gevaar voor

elektrische schok. Neem, voordat u met de reiniging begint, de stekker van de lader uit het stopcontact.

U kunt stof en vet van de buitenzijde van de lader verwijderen met een doek of een zachte, niet-metalen borstel. Gebruik geen water of schoonmaakmiddelen. Laat nooit vloeistof in het gereedschap komen; dompel nooit een onderdeel van het gereedschap onder in een vloeistof.

Accu

Belangrijke veiligheidsinstructies voor alle accu's

Als u vervangende accu's bestelt, zorg er dan voor dat u het catalogusnummer en voltage vermeldt.

De accu is niet volledig opgeladen als deze uit de verpakking komt. Voordat u de accu en oplader gebruikt, dient u de onderstaande veiligheidsinstructies te lezen. Volg vervolgens de oplaadprocedures zoals die zijn uitgelegd.

LEES ALLE INSTRUCTIES

• Laad de accu niet op en gebruik deze niet in een explosieve omgeving, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Wanneer u de accu plaatst in of verwijdert uit de lader kan het stof of de damp door een vonk vlamvatten.
• Gebruik nooit geweld bij het plaatsen van de accu in de lader. Wijzig de accu op geen enkele manier als deze niet past in een lader die niet geschikt is, omdat de accu kan openbarsten waardoor ernstig persoonlijk letsel kan ontstaan.
  • Laad de accu's alleen op in DEWALT-laders.
• Spat NIET met water en dompel de accu niet onder in water of andere vloeistoffen.
• Berg het gereedschap en de accu niet op plaatsen op waar de temperatuur kan dalen tot onder 4 °C (39,2 °F) (zoals in een schuur buiten of een metalen gebouw in de winter), of kan oplopen tot tot 40 °C (104 °F) of hoger (zoals in een schuur buiten of een metalen gebouw in de zomer).
• Verbrand de accu niet, zelfs niet als deze ernstig beschadigd is of volledig verbruikt. De accu kan in vuur exploderen. Als lithium ion accu's worden verbrand, komen giftige dampen en materialen vrij.
• Als de inhoud van de accu in contact met de huid komt, wast u dit onmiddellijk af met water en een milde zeep. Als accuvloeistof in de ogen komt spoelt u 15 minuten

met water in het geopende oog, of totdat de irritatie stopt. Als medische hulp nodig is dient u te vermelden dat de accuelektrolyt is samengesteld uit een mengsel van vloeibare organische carbonaten en lithiumzouten.

- De inhoud van geopende accucellen kan irritatie aan de luchtwegen veroorzaken. Zorg voor frisse lucht. Zoek als de symptomen aanhouden medische hulp.

MAARSCHUWING: Gevaar voor brandwonden. Accuvloeistof kan ontvlambaar zijn als deze aan een vonk of vlam wordt blootgesteld.

WAARSCHUWING: Probeer nooit om welke reden dan ook de accu te openen. Als de behuizing van de accu is gescheurd of beschadigd, zet de accu dan niet in de lader. Klem een accu niet vast, laat een accu niet vallen, beschadig een accu niet. Gebruik een accu of lader waar hard op is geslagen, die is gevallen, waar overheen is gereden of die op welke manier dan ook is beschadigd (dat wil zeggen, doorboord met een spijker, geraakt met een hamer, vertrapt) niet. Een elektrische schok of elektrocutie kan het gevolg zijn. Breng beschadigde accu's terug naar het servicecentrum zodat ze kunnen worden gerecycled.

Berg de accu niet op en vervoer de accu niet op een manier dat metalen voorwerpen in contact kunnen komen met de aansluitpunten van de accu. Bijvoorbeeld, steek de accu niet in een schortzak, broekzakken, gereedschapskisten, gereedschapsdozen, laden, enz., waar een losse spijkers, schroeven, sleutels, enz. liggen.

Voorzichtig: Plaats het gereedschap

wanneer het niet in gebruik is, op z'n zijkant op een stabiel oppervlak waar het niet kan vallen of omvallen. Sommige gereedschappen met grote accu's kunnen rechtop staan op de accu maar kunnen gemakkelijk worden omgegooid.

Transport

Tijdens het transport kunnen accu's mogelijk vlam vatten als de aansluitingen van de accu onbedoeld in aanraking komen met geleidende materialen. Controleer dat tijdens het transport de aansluitingen van de accu afgeschermd zijn en goed geïsoleerd van materialen die ermee in contact kunnen komen en kortsluiting kunnen veroorzaken.

OPMERKING: Lithium-ion batterijen mogen niet in gecontroleerde bagage worden gestopt.

DEWALT accu's voldoen aan alle van toepassing zijn verzendvoorschriften zoals deze zijn bepaald door de bedrijfstak en door wettelijke normen, zoals Aanbevelingen voor het Transport van Gevaarlijke Goederen van de UN; Voorschriften voor Gevaarlijke Goederen van de International Air Transport Association (IATA), Voorschriften Internationale Maritieme Gevaarlijke Goederen (IMDG) en de Europese Overeenkomst Betreffende het Internationale Vervoer van Gevaarlijke Goederen over de Weg (ADR). Lithium-ion cellen en accu's zijn getest in overeenstemming met Hoofdstuk 38,3 van de Aanbevelingen voor het Transport van Gevaarlijke Goederen Handleiding van Testen en Criteria.

In de meeste gevallen zal bij de verzending van een DEWALT-accu deze naar verwachting worden geclassificeerd als volledig gereguleerd Klasse 9 Gevaarlijk materiaal. Over het algemeen zullen alleen verzendingen die een lithium-ion-accu bevatten met een energie-classificatie hoger dan 100 Wattuur (Wh), moeten worden verzonden als volledig gereguleerd Klasse 9. Bij alle lithium-ion-accu's wordt de Wattuur-classificatie op de accu vermeld. Verder adviseert DEWALT in verband met complicaties met de voorschriften, lithium-ion-accu's niet als luchtvracht alleen te verzenden, ongeacht de Wattuur-classificatie. Zendingen van gereedschap met accu's (combo-sets) kunnen naar verwachting per luchtvracht worden verzonden, als de Wattuur-classificatie van de accu niet hoger is dan 100 Wh.

Ongeacht of een verzending wordt geacht een vrijstelling te hebben of volledig voorgeschreven, is voor de verantwoordelijkheid van de verzender de meest recente voorschriften voor verpakking, labeling/markering en vereisten ten aanzien van documentatie.

De informatie die in dit hoofdstuk van de handleiding wordt verstrekt, wordt verstrekt in goed vertrouwen en wordt geacht nauwkeurig te zijn op het moment dat het document werd opgesteld. Er wordt echter geen garantie gegeven, impliciet of expliciet. Het is voor de verantwoordelijkheid van de koper ervoor te zorgen dat zijn activiteiten in overeenstemming zijn met de geldende voorschriften.

De FLEXVOLT™-accu vervoeren

De DEWALT FLEXVOLT®-accu heeft twee standen: Gebruiks- en Transport-.

Stand: Wanneer de FLEXVOLT™-accu op zichzelf staat of in een DEWALT 18V-product zit, werkt de accu als een 18V-accu. Wanneer de FLEXVOLT™-accu in een 54V- of een 108V-product (twee 54V-accu's) zit, werkt de accu als een 54V-accu.

Transport-stand: Wanneer de kap op de FLEXVOLT™-accu is bevestigd, staat de accu in de transport-stand. Houd de kap op de accu bij verzending.

In de Transport-stand zijn reeksen van cellen binnen in de accu elektrisch van elkaar geïsoleerd, waardoor 3 accu's ontstaan met een lagere Wattuur-classificatie (Wh), vergeleken bij 1 accu met een hogere Wh-classificatie. Door dit grotere aantal van 3 accu's met een lagere Wattuur- classificatie kan de accu vrijgesteld zijn van bepaalde voorschriften voor verzending die worden opgelegd aan accu's met een hogere Wattuur-capaciteit.

Voorbeeld, de transport Wh waarde kan 3 x 36 Wh aangeven, dit betekend 3 batterijen van elk 36 Wh. De Wh waarde tijdens Voorbeeld van markering met etiket gebruik en transport

gebruik kan 108 Wh aangeven (1 batterij).

Aanbevelingen voor opslag

1. De beste plaats om het apparaat op te bergen is koel en droog, uit direct zonlicht en niet in overmatige hitte of koude. Voor optimale accuprestaties en levensduur bergt u accu's op bij kamertemperatuur als deze niet in gebruik zijn.
2. Wanneer u de accu lange tijd opbergt, kunt u deze voor optimale resultaten het beste volledig opgeladen opslaan op een koele, droge plaats buiten de lader.

OPMERKING: Accu's kunnen beter niet volledig ontladen worden opgeslagen. De accu moet voor gebruik weer worden opgeladen.

Labels op de oplader en accu

Behalve de pictogrammen die in deze handleiding worden gebruikt, kunnen de volgende pictogrammen op de labels op de lader en op de accu staan:

Lees gebruiksaanwijzing voor gebruik.

Zie Technische gegevens voor de oplaadtijd.

Niet doorboren met geleidende voorwerpen.

Laad geen beschadigde accu's op.

Niet blootstellen aan water.

Zorg dat defecte snoeren onmiddellijk worden vervangen.

Uitsluitend opladen tussen 4 °C en 40 °C.

Alleen voor gebruik binnenshuis.

Bied de accu als chemisch afval aan en houd rekening met het milieu.

Laad DEWALT-accu's alleen op met de aangewezen DEWALT-laders. Wanneer u andere accu's dan de aangewezen DEWALT-accu's oplaadt met een DEWALT-lader dan kunnen deze barsten of kan dit leiden tot andere gevaarlijke situaties.

Gooi de accu niet in het vuur.

GEBRUIK (zonder transport dop). Voorbeeld: Wh waarde geeft 108 Wh aan (1 batterij van 108 Wh).

TRANSPORT (met ingebouwde transport dop). Voorbeeld: Wh waarde geeft 3 x 36 Wh aan (3 batterijen van 36 Wh).

Accutype

Deze accu's kunnen worden gebruikt: DCB546, DCB547, DCB547G, DCB548, DCB549. Raadpleeg Technische gegevens voor meer informatie.

Inhoud van de verpakking

De verpakking bevat:

1 Bladblazer
1 Buis
1 Concentratorhulpstuk
1 Bezemhulpstuk
1 Li-ionaccu (C1, D1, E1, G1, H1, L1, M1, P1, Q1, S1, T1, U1, X1, Y1, Z1 modellen)
2 Li-ionaccu's (C2, D2, E2, G2, H2, L2, M2, P2, Q2, S2, T2, U2, X2, Y2, Z2 modellen)
3 Li-ionaccu's (C3, D3, E3, G3, H3, L3, M3, P3, Q3, S3, T3, U3, X3, Y3, Z3 modellen)

1Gebruikershandleiding

OPMERkInG: Bij de N-modellen worden geen accu's, laders en gereedschapskoffers geleverd. Bij de NT-modellen worden geen accu's en laders geleverd. Bij de B-modellen worden Bluetooth®-accu's geleverd.

OPMERkInG: Het merkteken met het woord Bluetooth® en logo's zijn geregistreerde handelsmerken die eigendom zijn van Bluetooth®, SIG, Inc. en ieder gebruik van dergelijke merktekens door DEWALT is onder licentie. Overige handelsmerken en merknamen zijn eigendom van hun respectievelijke eigenaren.

• Controleer het gereedschap, de onderdelen of accessoires op eventuele beschadiging tijdens het transport.
• Neem de tijd om deze handleiding grondig door te lezen en te begrijpen voordat u het apparaat in gebruik neemt.

Markeringen op het gereedschap

De volgende pictogrammen staan op het gereedschap vermeld:

Lees de gebruikershandleiding vóór gebruik.

Draag oogbescherming.

Draag gehoorbescherming.

Stel het gereedschap niet bloot aan regen of een hoge luchtvochtigheid en laat het niet buiten liggen wanneer het regent.

Schakel het gereedschap uit. Neem, voordat u onderhoud aan het gereedschap uitvoert, de accu uit het gereedschap.

Houd omstanders op afstand.

Richtlijn 2000/14/EC gegarandeerd geluidsvermogen.

Positie datumcode (Afb. [Fig.] F)

De productiedatumcode 23 bestaat uit een 4-cijferig jaar gevolgd door een 2-cijferige week en wordt uitgebreid met een 2-cijferige fabriekscode.

Beschrijving (Afb. A)

WAARSCHUWING: Pas het

gereedschap of een onderdeel ervan nooit aan. Dit kan schade of persoonlijk letsel tot gevolg hebben.

1 Aan/uit-schakelaar
2 Handgreep
3 Knop snelheidsvergrendeling
4 Motorgedeelte
5 Buis van de blazer
6 Laadniveau-indicator
7 Snelheidsindicator
8 Snelheidsknop
9 Hulpstukvergrendeling
10 Bezemhulpstuk
11 Concentratorhulpstuk
12 Vergrendellipje
13 Bevestiging schouderriem
14 Schouderriem
15 Accu
16 Accu-ontgrendelknop

Bedoeld gebruik

Dit apparaat is ontworpen voor professionele gebruik als bladblazer voor werkzaamheden buiten.

nIET gebruiken in natte omstandigheden of in de aanwezigheid van ontvlambare vloeistoffen of gassen.

Deze blazers zijn professioneel elektrisch gereedschap.

LaaT klnDeren niet met het gereedschap in contact komen. Toezicht is vereist als onervaren gebruikers met dit product werken.

- Dit product is niet bedoeld voor gebruik door personen (waaronder kinderen) die verminderde fysieke, zintuiglijke of psychische mogelijkheden hebben; wanneer sprake is van gebrek aan ervaring, kennis of vaardigheden is gebruik alleen toegestaan onder toezicht van een persoon die verantwoordelijk is voor de veiligheid van gebruikers. Kinderen mogen nooit alleen gelaten worden met dit product.

MONTAGE EN AANPASSINGEN

WAARSCHUWING: Beperk het

gevaar van ernstig persoonlijk letsel, schakel het gereedschap uit en koppel accu voor u een aanpassing uitvoert of hulpstukken of accessoires plaatst of verwijdert. Wanneer het gereedschap per ongeluk wordt gestart, kan dat leiden tot letsel.

WAARSCHUWING: Gebruik alleen de

accusets en laders van DEWALT.

Buis van de blazer (Afb. C)

VAARSCHUWING: Gebruik de blazer

niet zonder dat de buis stevig op z'n plaats zit. Steek uw vingers nooit door het gat van de buis in de behuizing.

VAARSCHUWING: Verwijder altijd

de accu als u de blazer onbeheerd achterlaat of wanneer u de blazer opbergt, controleert, afstelt, reinigt of er onderhoud aan uitvoert.

1. Bevestig de buis van de blazer 5 aan het motorgedeelte 4 door de uitsparing 27 op de onderkant van het motorgedeelte 4 uit te lijnen met de nok 28 op de onderkant van de opening in de buis van de blazer, zoals weergegeven op Afb. C.
2. Duw de buis van de blazer 5 op het motorgedeelte 4 tot de twee vergrendelingen van de buis van de blazer 17 vast in de buis van de blazer zitten 5 en u een klik hoort.
3. Trek aan de buis van de blazer 5 om te verzekeren dat deze stevig vast zit.

De schouderriem bevestigen en afstellen (Afb. E)

WAARSCHUWING: De schouderriem

mag maar over één schouder hangen en niet dwars over het lichaam.

Bevestig de schouderriem 14 aan het gereedschap zoals weergegeven op Afb. E en stel de riem af voor een goede balans en ondersteuning.

1. Klik de gesp van de schouderriem 18 op de riembevestiging 13 op het motorgedeelte 4, zoals weergegeven op Afb. E.
2. Stel de schouderriem 14 af zodat deze over uw schouder past en een goede balans en ondersteuning geeft.
3. Knijp, om de schouderriem 14 te verwijderen, op de gesp van de schouderriem 18 en trek de riem uit de riembevestiging 13.

Concentrator- en bezemhulpstukeenheid (Afb. D)

VAARSCHUWING: Verwijder altijd de accu uit voordat u de blazer onbeheerd achterlaat of wanneer u de blazer opbergt, controleert, afstelt, reinigt of er onderhoud aan uitvoert.

• Gebruik het concentratorhulpstuk 11 om de luchtstroom op een kleiner oppervlak richten.

- Gebruik het bezemhulpstuk 10 om de luchtstroom op een groter oppervlak te richten.

1. Lijn het concentratorhulpstuk 11 of het bezemhulptsuk 10 uit met de buis van de blazer 5 zoals weergegeven op Afb. D.
2. Schijf de concentrator 11 op de buis van de blazer 5.
3. Schuif het vergrendellipje 12 over de buis en omlaag tot de vergrendeling 9 op de buis van de blazer 5 in het vergrendellipje 12 op de onderkant van het concentratorhulpstuk 11 of het bezemhulpstuk 10 klikt.
4. Trek aan het concentratorhulpstuk 11 of het bezemhulpstuk 10 om te verzekeren dat het stevig vast zit.
5. Til, om het concentratorhulpstuk 11 of het bezemhulpstuk 10 te verwijderen, het vergrendellipje 12 van de hulpstukvergrendeling 9 en trek het concentratorhulpstuk 11 of het bezemhulpstuk 10 weg van de buis van de blazer 5.

De accu in het gereedschap plaatsen en de accu uit het gereedschap nemen (Afb. A, F)

voorafgaand aan het verwijderen of plaatsen van de accu of de hendel voor de snelheidsvergrendeling 3 in de stand uit staat, om bediening van de schakelaar te voorkomen.

OPMERkInG: Controleer dat de accu 15 geheel is opgeladen.

De accu in de handgreep van het gereedschap plaatsen

1. Houd de accu 15 tegenover de rails in de handgreep (Afb. A, F) van het gereedschap.
2. Schuif de accu in de handgreep tot deze stevig vastzit en let er vooral op dat u de accu hoort vastklikken.

De accu uit het gereedschap nemen

1. Druk op de vrijgaveknop 16 en trek de accu stevig uit de handgreep van het gereedschap.
2. Zet de accu in de lader zoals wordt beschreven in het hoofdstuk over de lader van deze handleiding.

Accu's met vermogensmeter (Afb. A, F)

Sommige DEWALT -accu's zijn uitgerust met een vermogensmeter die bestaat uit drie groene LED-lampjes die een aanduiding geven van de hoeveelheid lading die de accu nog heeft.

U kunt de vermogensmeter activeren door de knop van de vermogensmeter ingedrukt te houden 19. Een combinatie van de drie groene LED-lampjes gaat branden en dat geeft een aanduiding van de hoeveelheid lading die de accu nog heeft. Wanneer de lading in de accu onder het bruikbare niveau ligt, gaat de vermogensmeter niet branden en moet de accu worden opgeladen.

OPMERkInG: De vermogensmeter geeft slechts een indicatie van de hoeveelheid lading die de accu nog heeft. De indicator geeft geen aanwijzingen over de functionaliteit van het gereedschap en is onderhevig aan schommelingen afhankelijk van productonderdelen, temperatuur en de toepassing door de eindgebruiker.

BEDIENING

Instructies voor gebruik

altijd aan de veiligheidsinstructies en van toepassing zijnde voorschriften.

VAARSCHUWING: Om het gevaar

op ernstig persoonlijk letsel te verminderen, zet u het gereedschap uit en ontkoppelt u de accu, voordat u enige aanpassing maakt of hulpstukken of accessoires verwijdert/installeert. Het onbedoeld opstarten kan letsel veroorzaken.

VAARSCHUWING: De blower niet

gebruiken als de buis niet goed op de juiste plaats werd bevestigd. Steek nooit uw vingers door het gat van de buis in de behuizing.

WAARSCHUWING: Schuif altijd de

knop vergrendeling in de Aan-stand naar de vergrendelde positie en verwijder de accu als:

- u de blower onbeheerd achterlaat.

- u de blower controleert, afstelt, reinigt of er onderhoud aan uitvoert.

Indicatielampje laadniveau (Afb. A, I)

The DCMBL777 is voorzien van een indicatielampje voor het laadniveau 6. Dit zal het huidige laadniveau van de accu weergeven tijdens gebruik. De meter geeft geen aanwijzingen over de functionaliteit van het gereedschap en is onderhevig aan schommelingen afhankelijk van productonderdelen, temperatuur en de toepassing door de eindgebruiker.

• De indicatie-LED's voor het laadniveau 6 zullen gaan branden, om het laadniveau van de batterij in procenten weer te geven.
• Als de vier indicatie-LED's voor het laadniveau 6 branden, is de accu volledig opgeladen.
• Als er slechts een indicatie-LED voor het laadniveau 6 brandt, is het laadniveau laag en zal het daarna knipperen

als de accu ontladen wordt. Verwijder de accu en laad deze op.

Indicatie-LED's voor het laadniveau

LAADNIVEAU KLEUR LAAD-LED
	100% - 75% Wit
	50% - 75% Wit
	20% - 50% Wit
	≤20% Wit
	Uitschakelen vanwege laag accuniveau Wit en knipperend.
	Accu te heet Alle vier, rood en knipperend.

Juiste handpositie (Afb. G)

WAARSCHUWING: Beperk het risico

op ernstig persoonlijk letsel, plaats ALTIJD uw handen in de juiste positie, zoals afgebeeld.

WAARSCHUWING: Beperk het

risico van ernstig persoonlijk letsel, houd het gereedschap altijd stevig vast, zodat u bent voorbereid op een plotselinge terugslag.

Voor een juiste positie van de handen zet u één hand op de hoofdhandgreep 2.

Inschakelen (Afb. A, H, I)

WAARSCHUWING: Pak het

gereedschap stevig vast wanneer u het inschakelt.

ORGELET: Richt de uitlaat van het apparaat

niet niet op uzelf of omstaanders.

ORGELET: Draag altijd een veiligheidsbril en gehoorbescherming. Draag een filtermasker als er bij het werken veel stof vrijkomt. Het dragen van handschoenen, een lange broek en stevig schoeisel wordt aanbevolen. Houd lang haar en losse kleding weg bij openingen en bewegende onderdelen.

1. Schakel de blazer in door de variabele snelheidsschakelaar 1 kort in te knijpen. De bladblazer werkt op een hogere snelheid wanneer de hendel verder wordt verplaatst.
2. Laat de variabele snelheidsschakelaar 1 los om de blazer te stoppen.
3. Druk om de blazer in de aan-stand te vergrendelen de variabele snelheidsschakelaar 1 volledig in en druk daarna op de knop voor de snelheidsvergrendeling 3, zoals weergegeven op Afb. H.

OPMERkInG: De knop voor de snelheidsvergrendeling 3 is niet bedoeld als ontgrendelknop voor de variabele snelheidsschakelaar 1.

1. Druk om de blazer te ontgrendelen en stoppen de schakelaar 1 in of druk op de knop voor snelheidsvergrendeling 3.
2. Houd om de blazer uit te schakelen de snelheidsknop 8 ingedrukt zoals weergegeven op Afb. I, of de blazer zal automatisch uitschakelen als deze gedurende 20 seconden niet geactiveerd wordt.

De snelheid van de blazer aanpassen (Afb. I)

De DCMBL777 is uitgerust met een snelheidsindicator 7. De snelheidsindicator 7 zal de gekozen snelheid van de blazer weergeven. Er zijn drie LED's voor de snelheidsinstelling, ECO-modus 20 (witte LED), standaard modus 21 (oranje LED) en turbo-modus 22 (rode LED). De snelheidsindicator 7 helpt u om de prestaties van het gereedschap en de nodige tijd voor elke taak te optimaliseren.

1. Schakel, om de snelheid van de blazer in te stellen, de blazer in door de variabele snelheidsschakelaar kort in te knijpen 1.
2. Druk op de snelheidsknop 8 op de handgreep tot de LED voor de gewenste snelheid gaat branden.

OPMERklnG: ECO-modus 20 (witte LED), standaard modus 21 (oranje LED) en turbo-modus 22 (rode LED).

OPMERkInG: De blazer staat standaard in de ECO-modus 20 (witte LED).

1. Gebruik de blazer in de ECO-modus 20 (witte LED) of standaard modus 21 (oranje LED) voor de meeste toepassingen.

OPMERkInG: Er zal een langere bedrijfstijd behaald worden.

1. Kies de turbo-modus 22 (rode LED) zoals nodig om zwaarder vuil te verwijderen.

OPMERkInG: De bedrijfstijd zal korter zijn.

Kleuren van de LED's voor snelheidsinstelling

	SNELHEID	SNELHEIDSINSTELLINGLED-KLEUR
	ECO-modus Wit
	Standaardmodus	Oranje

	SNELHEID	SNELHEIDSINSTELLINGLED-KLEUR
— 22	Turbo-modus Rood

Gebruik (Afb. A, G, H)

ARGELET: Richt de uitlaat van het apparaat niet op uzelf of omstaanders.

• Plaats de accu 15 in de handgreep van het gereedschap.
• Houd de blazer vast met één hand zoals weergegeven op Afb. G.
  • Schakel de blazer in.
• Ga, met de buis 5 enkele centimeter boven de grond en met een zwaaiende beweging van links naar rechts traag verder en houd het verzamelde afval/de bladeren voor u zoals weergegeven op Afb. G.

ONDERHOUD

Uw gereedschap op stroom is ontworpen om gedurende een lange tijdsperiode te functioneren met een minimum aan onderhoud. Het continu naar bevrediging functioneren hangt af van de juiste zorg voor het gereedschap en regelmatig schoonmaken.

WAARSCHUWING: Om het gevaar op ernstig persoonlijk letsel te verminderen, zet u het gereedschap uit en ontkoppelt u de accu, voordat u enige aanpassing maakt of hulpstukken of accessoires verwijdert/installeert. Het onbedoeld opstarten kan letsel veroorzaken.

Aan de lader en de accu kan geen onderhoud worden verricht.

Smering

Uw elektrische gereedschap heeft geen aanvullende smering nodig.

Reiniging

WAARSCHUWING: Elektrische schok en mechanisch gevaar. Koppel het elektrisch apparaat los van de voeding vóór het reinigen.

WAARSCHUWING: Houd het

elektrisch apparaat en de ventilatiesleuven altijd schoon, om een veilige en efficiënte werking te verzekeren.

WAARSCHUWING: Gebruik

nooit oplosmiddelen of andere bijtende chemicaliën voor het reinigen van niet-metalen onderdelen van het

gereedschap. Deze chemicaliën kunnen de materialen die in deze onderdelen gebruikt zijn, aantasten. Gebruik een doek, alleen nat gemaakt met water en zachte zeep. Laat nooit vloeistof in het gereedschap komen; dompel nooit een onderdeel van het gereedschap onder in een vloeistof.

De ventilatiesleuven kunnen gereinigd worden met een droge, zachte niet metalen borstel en/of een geschikte stofzuiger. Gebruik geen water of schoonmaakmiddelen. Draag een goedgekeurde veiligheidsbril en een goedgekeurd stofmasker.

Transport

ORGELET: Voorkom dat het gereedschap per ongeluk wordt gestart, vervoer het pas nadat u de batterijen hebt uitgenomen!

Opslag

APGELET: Reinig en onderhoud het gereedschap altijd voordat u het opbergt.

ORGELET: Denk eraan altijd eerst de batterijen uit te nemen voordat u het gereedschap opbergt! Berg het gereedschap en de batterijen op een koele en droge plaats op.

Bescherming van het milieu

Gescheiden afvalinzameling. Producten en accu's die zijn voorzien van dit symbool mogen niet bij het normale huishoudafval worden weggegooid.

Producten en accu's bevatten materialen die kunnen

worden herwonnen en gerecycled waardoor de vraag naar grondstoffen afneemt. Recycle elektrische producten en accu's volgens de ter plaatse geldende voorschriften. Nadere informatie is beschikbaar op www.2helpU.com.

Oplaadbare accu

Deze accu met lange levensduur moet worden opgeladen wanneer de accu niet voldoende vermogen levert voor werkzaamheden die eerder zonder veel moeite werden gedaan. Ruim de accu aan het einde van zijn technische levensduur op en houd daarbij rekening met het milieu:

• Maak de accu geheel leeg en haal de accu vervolgens uit het gereedschap.
• Li-lon-cellen kunnen worden gerecycled. Breng ze terug bij uw leverancier of naar het milieupark bij u in de buurt. De ingezamelde accu's zullen worden gerecycled of op juiste wijze tot afval worden verwerkt.

AKSIALBLÅSER DCMBL777

Gratulerer!
