BEDIENUNGSANLEITUNG DCMBL777 DEWALT

Deutsch (Übersetzung der Originalanweisung) 15

DEWALT, Richard-Klinger-Straße 11,

65510, Idstein, Tyskland

10.10.2023

Korrekt håndposition (Fig. G)

Herzlichen Glückwunsch!

Sie haben sich für ein Gerät von DEWALT entschieden. Langjährige Erfahrung, sorgfältige Produktentwicklung und Innovation machen DEWALT zu einem zuverlässigen Partner für professionelle Anwender von Elektrowerkzeugen.

Technische Daten

		DCMBL777
Spannung V	DC	54
Typ 1
Akkutyp Li-Ionen
Luftgeschwindigkeit km/h 257,5
Luftvolumen CFM 760
Schallleistungspegel LwAm 94 dB
K (Unsicherheit für den angegebenen Schallpegel) KwA 1,7 dB
Schalldruckpegel LpA 84 dB
K (Unsicherheit für den angegebenen Schallpegel)	KpA	3,0 dB
Garantierter Schallleistungspegel	LwA	96 dB
Gewicht (ohne Akku)	kg	3,2 kg

Lärmwerte und/oder Vibrationswerte (Triax-Vektorsumme) gemäß 2000/14/EC und EN 62841-1/A11:2022:

Vibrationsemissionswert a_h =	m/s^2	<2,5
Messungenauigkeit K=	m/s^2	1,5

Der in diesem Informationsblatt angegebene Vibrations- und/oder Lärmwert wurde gemäß einem standardisierten Test laut EN62841 gemessen und kann für einen Vergleich zwischen zwei Geräten verwendet werden. Er kann zu einer vorläufigen Einschätzung der Exposition verwendet werden.

WARNUNG:

WARNING. Der angegebene Vibrations- und/oder Lärmwert bezieht sich auf die Hauptanwendung des Gerätes. Wenn das Gerät jedoch für andere Anwendungen, mit anderem Zubehör oder schlecht gewartet eingesetzt wird, kann der Vibrations- und/oder Lärmwert verschieden sein. Dies kann den Expositionsgrad über die Gesamtbetriebszeit erheblich erhöhen.

Eine Schätzung der Vibrations- und/oder Lärmbelastung sollte auch berücksichtigen, wie oft das Gerät ausgeschaltet wird oder über welche Zeit es zwar läuft, aber nicht wirklich in Betrieb ist. Dies kann die Exposition über die Gesamtbetriebszeit erheblich mindern.

Identifizieren Sie zusätzliche Sicherheitsmaßnahmen, um den Bediener vor den Vibrations- und/oder Lärmauswirkungen zu schützen, wie: Pflege des Werkzeugs und Zubehörs, Hände warm halten (wichtig in Bezug auf Vibrationsauswirkungen), Organisation von Arbeitsmustern.

EG-Konformitätserklärung

Maschinenrichtlinie

Axialgebläse DCMBL777

DEWALT erklärt, dass diese unter Technische Daten beschriebenen Geräte übereinstimmen mit: 2006/42/EC, EN 62841-1:2015+A11:2022, EN ISO 12100:2010, 2000/14/EC, Gebläse (Kategorie laut Anhang I, Punkt 34), Anhang V L WA (gemessener Schallleistungspegel) 94 dB(A) L WA (garantierte Schallleistung) 96 dB(A) Diese Produkte entsprechen außerdem den Richtlinien 2014/30/ EU und 2011/65/EU. Für weitere Informationen kontaktieren Sie bitte DEWALT unter der folgenden Adresse, oder beachten Sie die Rückseite der Anleitung.

M. Pergel

Markus Rompel

Vice-President Engineering, PTE-Europa DEWALT, Richard-Klinger-Straße 11, 65510 Idstein, Deutschland 10.10.2023

WARNUNG: Zur Reduzierung der Verletzungsgefahr bitte die Bedienungsanleitung lesen.

Definitionen: Sicherheitsrichtlinien

Im Folgenden wird die Relevanz der einzelnen Warnhinweise erklärt. Bitte lesen Sie das Handbuch und achten Sie auf diese Symbole.

QEFAHR:

WFAHR. Weist auf eine unmittelbar drohende gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führt.

WARNUNG:

Weist auf eine möglicherweise

gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führen kann.

VORSICHT:

Weist auf eine möglicherweise

gefährliche Situation hin, die, sofern nicht vermieden, u. U. zu leichten oder mittelschweren Verletzungen führen kann.

Akkus Ladegeräte/Ladedauer (Minuten)**
Kat # V	oh	Ah Gewicht(kg)		DCB104 DCB107		DCB112/DCB1102	DCB113	DCB115/DCB1104	DCB116 DCB117 DCB118 DCB132
DCB546	18/54	6,0/2,0	1,08	60	270	170	140	90	80	40	60	90
DCB547/G	18/54	9,0/3,0	1,46	75*	420	270	220	135*	110*	60	75*	135*
DCB548	18/54	12,0/4,0	1,46	120	540	350	300	180	150	80	120	180
DCB549	18/54	15,0/5,0	2,12	125	730	450	380	230	170	90	125	230

*Datumscode 201811475B oder höher
**Die Matrix mit den Akkuladezeiten dient nur zu Referenzzwecken; die tatsächliche Ladedauer hängt von der Temperatur und dem Zustand der Akkus ab.

HINWEIS: Weist auf ein Verhalten hin, das nichts mit Verletzungen zu tun hat, aber, wenn es nicht vermieden wird, zu Sachschäden führen kann.

auf ein Stromschlagrisiko hin.

auf eine Brandgefahr hin.

ALLGEMEINE SICHERHEITSWARNHINWEISE FÜR ELEKTROWERKZEUGE

WARNUNG: Beachten Sie alle

Sicherheitshinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie die folgenden Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommen.

BEWAHREN SIE ALLE WARNHINWEISE UND ANWEISUNGEN ZUM SPÄTEREN NACHSCHLAGEN AUF

Der Begriff „Elektrowerkzeug“ in den Warnhinweisen bezieht sich auf Ihr netzbetriebenes Elektrowerkzeug (mit Kabel) oder auf Ihr akkubetriebenes (kabelloses) Elektrowerkzeug.

1) Sicherheit im Arbeitsbereich

a) Halten Sie den Arbeitsbereich sauber und gut ausgeleuchtet. Unaufgeräumte oder dunkle Bereiche begünstigen Unfälle.
b) Betreiben Sie das Elektrowerkzeug nicht in explosionsgefährdeten Umgebungen, in denen sich z. B. brennbare Flüssigkeiten, Gase oder Staub befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und Zuschauer fern, während Sie ein Elektrogerät betreiben. Ablenkung kann dazu führen, dass Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Stecker des Elektrogerätes muss in die Steckdose passen. Ändern Sie niemals den Stecker in irgendeiner Form. Verwenden Sie keinerlei Adapterstecker an geerdeten Elektrogeräten.

Unveränderte Stecker und passende Steckdosen mindern die Gefahr eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Flächen, wie Rohre, Radiatoren, Herde und Kühlgeräte. Es besteht eine erhöhte Gefahr für einen elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Setzen Sie Elektrogeräte keinem Regen oder feuchter Umgebung aus. Wenn Wasser in das Elektrogerät eindringt, erhöht sich die Gefahr eines elektrischen Schlages.

d) Überlasten Sie das Kabel nicht. Verwenden Sie niemals das Kabel, um das Elektrogerät zu tragen oder durch Ziehen vom Netz zu trennen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder beweglichen Teilen. Beschädigte oder verhedderte Kabel erhöhen die Gefahr eines elektrischen Schlages.

e) Wenn Sie ein Elektrogerät im Freien betreiben, verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel. Die Verwendung von für den Außeneinsatz geeigneten Kabeln mindert die Gefahr eines elektrischen Schlages.

f) Wenn der Betrieb eines Elektrogerätes in feuchter Umgebung unumgänglich ist, verwenden Sie eine durch einen Fehlerstromschutzschalter (FI-Schalter oder Rcd) geschützte Stromversorgung. Der Einsatz eines Fehlerstromschutzschalters mindert die Gefahr eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Betrieb eines Elektrogerätes kann zu schweren Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

c) Vermeiden Sie unbeabsichtigtes Starten. Vergewissern Sie sich, dass der Schalter in der AUS-Position ist, bevor Sie das Gerät an die

Stromversorgung und/oder an den Akku anschließen oder wenn Sie das Gerät aufnehmen oder tragen.

Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie alle Einstellschlüssel oder Werkzeuge, bevor Sie das Elektrogerät einschalten. Werkzeuge oder Schlüssel, die an rotierenden Teilen des Elektrogerätes angebracht sind, können zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung und keinen Schmuck. Halten Sie Ihre Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Lose sitzende Kleidung, Schmuck oder lange Haare können sich in den beweglichen Teilen verfangen.
g) Wenn Geräte für den Anschluss an eine Staubabsaugung und Staubsammlung vorgesehen sind, vergewissern Sie sich, dass diese richtig angeschlossen sind und verwendet werden. Der Einsatz von Staubsammlern kann staubbedingte Gefahren mindern.
h) Vermeiden Sie, durch die häufige Nutzung des Werkzeugs in einen Trott zu verfallen und Prinzipien für die Werkzeugsicherheit zu ignorieren. Eine unachtsame Aktion kann im Bruchteil einer Sekunde zu schweren Verletzungen führen.

4) Verwendung und Pflege des Elektrogerätes

a) Überlasten Sie das Elektrogerät nicht. Verwenden Sie das für Ihre Arbeit passende Elektrogerät. Das richtige Gerät wird die Aufgabe besser und sicherer erledigen, wenn es bestimmungsgemäß verwendet wird.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Trennen Sie den Stecker vom Netz und/oder den Akku (sofern abnehmbar) vom Elektrowerkzeug, bevor Sie Einstellungen am Gerät vornehmen, Zubehör wechseln oder es aufbewahren. Diese Vorbeugemaßnahmen mindern die Gefahr, dass das Elektrogerät unbeabsichtigt startet.
d) Bewahren Sie nicht verwendete Elektrogeräte für Kinder unerreichbar auf und lassen Sie nicht zu, dass Personen ohne Erfahrung mit dem Elektrogerät oder mit diesen Anweisungen das Elektrogerät bedienen. Elektrogeräte sind in den Händen nicht geschulter Personen gefährlich.
e) Warten Sie die Elektrogeräte. Prüfen Sie, ob bewegliche Teile verzogen oder ausgeschlagen, ob

Teile gebrochen oder in einem Zustand sind, der den Betrieb des Elektrogerätes beeinträchtigen kann. Bei Beschädigungen lassen Sie das Elektrogerät reparieren, bevor Sie es verwenden. Viele Unfälle entstehen wegen mangelnder Wartung der Elektrogeräte.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Richtig gewartete Schneidwerkzeuge mit scharfen Klingen blockieren seltener und sind leichter unter Kontrolle zu halten.
g) Verwenden Sie Elektrogeräte, Zubehör und Einsätze (Bits) usw. gemäß diesen Anweisungen und unter Berücksichtigung der Arbeitsbedingungen und der Aufgabe. Wenn Sie das Elektrogerät für Aufgaben verwenden, die nicht bestimmungsgemäß sind, kann dies zu gefährlichen Situationen führen.
h) Halten Sie die Griffe trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Oberflächen unterbinden die sichere Bedienbarkeit und Kontrolle über das Werkzeug in unerwarteten Situationen.

5) Verwendung und Pflege von Akkugeräten

a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Ein Ladegerät, das für einen bestimmten Akkutyp geeignet ist, kann zu Brandgefahr führen, wenn es mit einem anderen Akku verwendet wird.
b) Verwenden Sie Elektrogeräte nur mit den speziell vorgesehenen Akkus. Der Einsatz anderer Akkus kann zu Verletzungs- und Brandgefahr führen.
c) Wenn Akkus nicht verwendet werden, halten Sie sie von anderen Metallteilen, z. B. Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallteilen fern, die eine Verbindung zwischen den Polen verursachen können. Wenn die Akkupole kurzgeschlossen werden, kann dies zu Verbrennungen oder einem Brand führen.
d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
e) Verwenden Sie kein Akkupack oder Werkzeug, das beschädigt ist oder modifiziert wurde. Beschädigte oder modifizierte Akkus können unvorhersehbare Reaktionen auslösen und zu Bränden, Explosionen oder Verletzungen führen.
f) Setzen Sie das Akkupack oder Werkzeug keinem Feuer oder übermäßig hohen Temperaturen aus. Die Belastung durch Feuer oder Temperaturen über 130 °C kann zur Explosion führen.
g) Befolgen Sie alle Ladeanweisungen und laden Sie das Akkupack oder Werkzeug nicht außerhalb des in den Anweisungen festgelegten Temperaturbereichs auf. Ein unsachgemäßer Ladevorgang oder Temperaturen

außerhalb des festgelegten Bereichs können den Akku schädigen und die Brandgefahr erhöhen.

6) Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
b) Führen Sie niemals Wartungsarbeiten an beschädigten Akkus durch. Die Wartung von Akkupacks darf nur vom Hersteller selbst oder autorisierten Dienstleistern durchgeführt werden.

Sicherheitswarnungen für Laubbläser

a) Vermeiden Sie, den Laubbläser bei schlechtem Wetter zu verwenden, vor allem, wenn das Risiko von Gewitter besteht. Dadurch verringert sich das Risiko, vom Blitz getroffen zu werden.

b) Tragen Sie Augenschutz und Gehörschutz. Angemessene Schutzausrüstung reduziert das Risiko von Verletzungen.

c) Tragen Sie bei der Bedienung des Laubbläsers stets rutschfestes und schützendes Schuhwerk. Betreiben Sie den Laubbläser nicht barfuß oder mit offenen Sandalen. Dadurch wird die Verletzungsgefahr für die Füße verringert.

d) Tragen Sie keine locker sitzende Kleidung oder Gegenstände wie Schals, Bänder, Ketten, Krawatten usw., die in die Lufteinlässe gezogen werden könnten. Binden Sie lange Haare zurück oder bedecken Sie sie, damit sie nicht in die Lufteinlässe gelangen können. Wenn solche Objekte in die Lufteinlässe gezogen werden, kann sich die Verletzungsgefahr erhöhen.

e) Halten Sie andere Personen während des Betriebs des Laubbläsers fern. Weggeschleuderte Teile können das Risiko von Verletzungen erhöhen.

f) Richten Sie die Laubbläserdüse niemals in Richtung von Menschen, Haustieren oder Fenstern. Seien Sie besonders vorsichtig, wenn Sie Schmutz in der Nähe von festen Gegenständen wie Bäumen, Autos und Mauern wegblasen, da diese den Schmutz zurückprallen lassen können. Weggeschleuderte Teile können zu Sachschäden führen und das Risiko von Verletzungen erhöhen.

g) Verwenden Sie den Laubbläser nicht, um brennendes oder rauchendes Material wegzublasen, wie etwa Zigaretten, Streichhölzer oder heiße Asche. Solche Zündquellen können das Risiko eines Brandes erhöhen.

h) Berühren Sie keinesfalls das Gebläse, wenn es noch in Betrieb ist. Schalten Sie den Laubbläser aus, warten Sie, bis das Gebläse zum Stillstand gekommen ist, und ziehen Sie den Stecker ab, bevor Sie Teile entfernen, die Zugang zum Gebläse bieten könnten. Dadurch wird die Verletzungsgefahr durch bewegliche Teile verringert.

i) Wenn das zu schneidende Material feststeckt und entfernt oder der Laubbläser gewartet werden

soll, stellen Sie sicher, dass er nicht eingeschaltet werden kann und das Netzkabel abgezogen wurde. Unerwartete Bewegungen des Laubbläsers beim Entfernen von feststeckendem Material oder bei der Wartung kann das Verletzungsrisiko erhöhen.

j) Benutzen Sie den Laubbläser nur am Boden und nicht auf Leitern oder anderen instabilen Hilfsmitteln.

k) Tragen Sie niemals gleichzeitig mehrere Gurtzeuge oder Schultergurte.

1) Wenn Sie ein Gurtzeug tragen, achten Sie darauf, dass kein anderes Kleidungsstück das Lösen und Entfernen des Gurtzeugs behindert.

m) Überprüfen Sie das Gerät auf Schäden, falls übermäßige Vibrationen auftreten.

WICHTIGE

SICHERHEITSHINWEISE

LESEN SIE ALLE ANWEISUNGEN, BEVOR SIE DIESES GERÄT VERWENDEN

Bei Verwendung dieses Geräts sollten immer die grundlegenden Sicherheitsmaßnahmen befolgt werden, einschließlich der folgenden:

WARNUNG:

Zur Reduzierung des Risikos

von Feuer, Stromschlag und Verletzungen:

- Gerät nicht unbeaufsichtigt lassen, solange es an eine Stromquelle angeschlossen ist. Entfernen Sie den Akku, wenn Sie das Gerät nicht benutzen und bevor Sie Wartungsarbeiten vornehmen.

- Nicht auf nassen Flächen verwenden. Keinem Regen aussetzen. Nicht im Freien lagern.

- Das Gerät darf nicht als Spielzeug verwendet werden. Bei der Verwendung in der Nähe von Kindern ist besondere Vorsicht geboten. Nur für den angegebenen Verwendungszweck verwenden.

- Das Gerät NUR wie im Handbuch beschrieben verwenden. Verwenden Sie nur empfohlene Anbauteile.

- Verwenden Sie dieses Gerät nicht, wenn es Anzeichen von Fehlfunktionen aufweist. Wenn das Gerät nicht richtig arbeitet, fallen gelassen, beschädigt, im Freien gelassen oder in Wasser getaucht wurde, ist es einem Kundendienstzentrum zu übergeben.

- Bedienen Sie das Gerät nicht mit nassen Händen.

- Stecken Sie keine Gegenstände in die Öffnungen des Geräts. Verwenden Sie das Gerät nicht, wenn Öffnungen blockiert sind; entfernen Sie Staub, Flusen, Haare und alles, was den Luftstrom behindern kann.

• Halten Sie Haare, locker sitzende Kleidung, Finger und alle Körperteile von Öffnungen und beweglichen Teilen entfernt.
• Schalten Sie alle Bedienelemente aus, bevor Sie das Gerät vom Netz trennen.
• Lassen Sie beim Reinigen von Treppen besondere Vorsicht walten.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

Zusätzliche Sicherheitshinweise

WARNUNG:

Beim Gebrauch eines

Elektrowerkzeugs sind zum Schutz gegen elektrischen Schlag, Feuer- und Verletzungsgefahr die nationalen Sicherheitsvorschriften zu beachten.

WARNING:

Lesen Sie alle

Sicherheitswarnhinweise und alle Anweisungen. Das Nichtbeachten von Warnhinweisen und Anweisungen kann zu elektrischem Schlag, Brand und/oder schweren Verletzungen führen.

WARNUNG:

Lassen Sie diese Maschine

niemals von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen in Bezug auf diese Anweisungen bedienen; örtliche Bestimmungen können das Alter des Benutzers einschränken.

Zur Reduzierung des Risikos von Verletzungen:

• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Schalten Sie alle Kontrollelemente ab, bevor Sie den Akku entfernen. Stellen Sie sicher, dass sich der Ein-/Ausschalter in der gesperrten oder in der „Aus“-Position befindet, bevor Sie den Akku einsetzen. Es kann zu Unfällen führen, wenn Sie das Gerät tragen und dabei den Finger auf dem Schalter halten oder wenn Sie einen Akku in ein Gerät einsetzen, dessen Schalter in der „Ein“-Position steht.
• Vermeiden Sie gefährliche Umweltbedingungen –
• Verwenden Sie Elektrogeräte nicht an nassen oder feuchten Orten. Verwenden Sie das Gerät nicht bei Regen.
• VERWENDEN SIE SCHUTZAUSRÜSTUNG. Tragen Sie immer Augen- und Gehörschutz. Tragen Sie eine Filtermaske, wenn bei der Arbeit Staub entsteht, sowie rutschfestes Schuhwerk, wenn die Arbeitsbedingungen dies erfordern.
• Verwenden Sie das richtige Gerät – Verwenden Sie das Gerät nur für den vorgesehenen Zweck.
• Überprüfen Sie den Arbeitsbereich, bevor Sie das Gerät verwenden. Entfernen Sie sämtliche Fremdkörper und harten Gegenstände wie Steine, Glas, Drahtstücke usw., die

irgendwo abprallen oder umhergeschleudert werden oder auf irgendeine andere Weise Verletzungen oder Schäden verursachen können.

- Nur wie im Handbuch beschrieben verwenden.

- Lassen Sie beim Reinigen von Treppen besondere Vorsicht walten.

- Halten Sie beim Starten und Betreiben des Geräts Kinder, Umstehende und Tiere fern – das heißt mindestens 10 Meter vom Arbeitsbereich entfernt.

- Das Produkt darf nicht als Spielzeug verwendet werden. Bei der Verwendung in der Nähe von Kindern ist besondere Vorsicht geboten.

- Pflegen Sie das Gerät ordnungsgemäß. Halten Sie das Gerät sauber, um eine optimale und sichere Leistung zu gewährleisten. Beachten Sie die Anweisungen für eine ordnungsgemäße Pflege und Wartung.

- Bleiben Sie aufmerksam – Achten Sie immer darauf, was Sie gerade tun. Gehen Sie vernünftig vor. Verwenden Sie das Gerät nicht, wenn Sie müde sind.

- Bringen Sie während des Betriebs Ihre Augen und Ohren nicht in die Nähe des Gebläseauslasses.

- Es sollte stets ein Sicherheitsabstand zu anderen Personen, insbesondere Kindern, und Haustieren eingehalten werden.

- Vermeiden Sie eine anormale Körperhaltung. Halten Sie jederzeit das Gleichgewicht. Sorgen Sie immer für einen sicheren Stand. Betreiben Sie das Gerät nur im Gehen, nie im Rennen.

- Berühren Sie keine beweglichen gefährlichen Teile, wenn das Gerät nicht vom Akku getrennt wurde und die beweglichen gefährlichen Teile noch nicht zum Stillstand gekommen sind.

- Wenn das Gerät ungewöhnlich stark zu vibrieren beginnt, entfernen Sie den Akku und führen Sie sofort eine Überprüfung durch.

- Stecken Sie keine Gegenstände in die Öffnungen. Verwenden Sie das Gerät nicht, wenn Öffnungen blockiert sind; entfernen Sie Staub, Flusen, Haare und alles, was den Luftstrom behindern kann.

- Versuchen Sie nicht, Verstopfungen aus dem Gerät zu entfernen, ohne zuerst den Akku zu entfernen.

- Kein Teil des Geräts darf in Flüssigkeiten eingetaucht werden.

- Benutzen Sie das Gerät nicht, wenn der Schalter defekt ist. Ein Gerät, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

• Lassen Sie keine Fremdkörper in den Gebläseeinlass gelangen.

- Richten Sie den Auslass des Geräts nicht auf sich selbst oder andere Personen.

- Verwenden Sie das Gerät nicht, um explosionsfähige Stäube wegzublasen, und nicht in Bereichen, in denen die Luft explosionsfähige Stäube wie Kohlen- oder Getreidestaub enthält. Verwenden Sie es auch nicht für andere brennbare Materialien.

- Versuchen Sie nicht, das Gebläse selbst zu reparieren. Zur Gewährleistung von Produktsicherheit und -zuverlässigkeit sollten Reparatur-, Wartungs- und Einstellungsarbeiten nur von autorisierten Kundendienststellen durchgeführt werden.

• Betreiben Sie das Gerät nicht in gashaltigen oder explosionsgefährdeten Bereichen. Die Motor solcher Geräte erzeugen normalerweise Funken, durch die Dämpfe entzündet werden können.
• Vermeiden Sie eine anormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht.
• Lassen Sie das eingeschaltete Gebläse niemals unbeaufsichtigt. Schalten Sie das Gerät aus.
• Entfernen Sie den Akku, bevor Sie den Schlauch anschließen.
• Bewahren Sie ungenutzte Geräte sicher auf. Bewahren Sie das Gerät bei Nichtgebrauch an einem trockenen, hochgelegenen oder abgeschlossenen Ort – außerhalb der Reichweite von Kindern – auf.
• Hinweise zu kompatiblen Akkus und Ladegeräte finden Sie als Referenz in diesem Handbuch. Lesen Sie alle Anweisungshandbücher, die mit Ihrem Akku oder Ladegerät geliefert werden. Lesen Sie alle Etiketten mit Warnhinweisen auf Ihrem Akku oder Ladegerät.
• Trennen Sie den Akku von dem Gebläse, bevor Sie Einstellungen vornehmen, Zubehörteile wechseln oder das Gerät warten, transportieren oder lagern. Diese präventiven Vorsichtsmaßnahmen verhindern den unbeabsichtigten Start des Geräts.
• Nicht verwenden, wenn das Gerät nicht richtig arbeitet oder wenn es fallen gelassen, beschädigt, im Freien gelassen oder in Wasser getaucht wurde, ist es einem Kundendienstzentrum zu übergeben.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

Restrisiken

Trotz Beachtung der geltenden Sicherheitsvorschriften und des Einsatzes von Schutzvorrichtungen können bestimmte Risiken nicht vermieden werden. Diese sind:

• Schwerhörigkeit.
  • Verletzungsgefahr durch umherfliegende Teilchen.
• Verbrennungsgefahr durch während des Betriebes heiß werdende Zubehörteile.
  • Verletzungsgefahr durch andauernden Gebrauch.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

Ladegeräte

An DEWALT-Ladegeräten müssen keine Einstellungen vorgenommen werden, und sie wurden für eine möglichst einfache Bedienung konzipiert.

Elektrische Sicherheit

Der Elektromotor wurde für eine einzige Spannung konstruiert. Überprüfen Sie immer, ob die Spannung des Akkus der Spannung auf dem Typenschild entspricht. Stellen Sie auch sicher, dass die Spannung Ihres Ladegeräts der Netzspannung entspricht.

Ihr DEWALT Ladegerät ist gemäß EN60335 doppelt isoliert. Es muss deshalb nicht geerdet werden.

Wenn das Netzkabel beschädigt ist, darf es nur von DEWALT oder einer autorisierten Kundendienststelle ausgetauscht werden.

Bei Ersatz des Netzkabels achten Sie auf Verwendung des Schweizer Netzsteckers.

Typ 11 für Klasse II (Doppelisolierung) – Geräte Typ 12 für Klasse I (Schutzleiter) – Geräte

Ortsveränderliche Geräte, die im Freien verwendet werden, müssen über einen Fehlerstromschutzschalter angeschlossen werden.

Verwendung eines Verlängerungskabels

Ein Verlängerungskabel sollte nur verwendet werden, wenn es absolut notwendig ist. Verwenden Sie ein zugelassenes Verlängerungskabel, das für die Leistungsaufnahme Ihres Ladegerätes geeignet ist (siehe Technische Daten). Der Mindestquerschnitt der Leitungen beträgt 1 mm² und die Höchstlänge beträgt 30 m.

Wenn Sie eine Kabeltrommel verwenden, wickeln Sie das Kabel vollständig ab.

Wichtige Sicherheitshinweise für alle Akku-Ladegeräte

BEWAHREN SIE DIESE ANWEISUNGEN AUF: Dieses Handbuch enthält wichtige Sicherheits- und Betriebsanweisungen für kompatible Ladegeräte (siehe Technische Daten). Lesen Sie vor der Verwendung des Ladegeräts alle Anweisungen und Warnhinweise auf dem Ladegerät und dem Akku.

RNUNG:

Stromschlaggefahr. Keine

Flüssigkeiten in das Ladegerät gelangen lassen. Dies kann einen elektrischen Schlag zur Folge haben.

RNUNG:

Wir empfehlen die Verwendung

einer Fehlerstromschutzeinrichtung mi einem Nennfehlerstrom von maximal 30mA.

RSICHT:

Verbrennungsgefahr. Zur

Reduzierung der Verletzungsgefahr sollten nur Akkus von DEWALT verwendet werden. Andere Akkutypen können bersten und Verletzungen und Sachschäden verursachen.

RSICHT:

Lassen Sie nicht zu, dass Kinder

mit dem Werkzeug spielen.

HINWEIS:

Wenn das Ladegerät in die

Steckdose gesteckt wird, können die Ladekontakte im Ladegerät unter bestimmten Bedingungen durch Fremdmaterial kurzgeschlossen werden. Leitfähige Fremdmaterialien, z.B. unter anderem Stahlwolle, Alufolie oder angesammelte Metallpartikel, sollten von Hohlräumen des Ladegeräts ferngehalten werden. Ziehen Sie den Netzstecker des Ladegerätes immer aus der Steckdose, wenn kein Akku in der Vertiefung steckt. Ziehen Sie den Netzstecker des Ladegerätes vor dem Reinigen aus der Steckdose.

• Der Akku darf NIEMALS in einem anderen Ladegerät, außer dem in diesem Handbuch beschriebenen, aufgeladen werden. Das Ladegerät und der Akku wurden speziell zur gemeinsamen Verwendung konzipiert.
• Diese Ladegeräte sind ausschließlich für das Laden von DEWALT Akkus bestimmt. Eine anderweitige Verwendung kann zu Brand führen oder gefährliche oder tödliche Verletzungen durch Elektroschock verursachen.
• Setzen Sie das Ladegerät weder Regen noch Schnee aus.
• Ziehen Sie immer am Stecker und nicht am Kabel, um das Ladegerät von der Stromquelle zu trennen. Dadurch wird das Risiko einer Beschädigung von Stecker und Kabel reduziert.
• Verlegen Sie das Netzkabel so, dass niemand darauf treten oder darüber stolpern kann, und dass es keinen sonstigen schädlichen Einflüssen oder Belastungen ausgesetzt wird.
• Ein Verlängerungskabel sollte nur dann verwendet werden, wenn es absolut notwendig ist. Ein ungeeignetes Verlängerungskabel kann zu Brand führen oder gefährliche oder tödliche Verletzungen durch Elektroschock verursachen.
• Stellen Sie keine Gegenstände auf das Ladegerät bzw. stellen Sie das Ladegerät nicht auf eine weiche Oberfläche. Dadurch könnten die Lüftungsschlitze blockiert und das Gerät überhitzt werden. Stellen Sie das Ladegerät von Hitzequellen entfernt auf. Das Ladegerät ist oben und unten am Gehäuse mit Lüftungsschlitzen versehen.
• Betreiben Sie das Ladegerät nicht mit einem beschädigten Netzkabel oder Netzstecker—beschädigte Teile sind unverzüglich auszuwechseln.
• Benutzen Sie das Ladegerät nicht, wenn es einen harten Stoß erlitten hat, fallen gelassen oder anderweitig beschädigt wurde. Bringen Sie es zu einer autorisierten Kundendienststelle.
• Das Ladegerät darf nicht zerlegt werden. Bringen Sie es zu einer autorisierten Kundendienststelle, wenn es gewartet oder repariert werden muss. Ein unsachgemäßer Zusammenbau kann gefährliche oder tödliche Verletzungen durch Elektroschock verursachen oder zu Brand führen.

• Zur Vermeidung von Gefahren muss ein beschädigtes Netzkabel unverzüglich vom Hersteller, einer Kundendienststelle oder einer anderen qualifizierten Person ausgetauscht werden.

• Ziehen Sie den Netzstecker des Ladegerätes vor dem Reinigen aus der Steckdose. Dadurch wird das Risiko eines Stromschlags reduziert. Durch alleiniges Herausnehmen des Akkus wird dieses Risiko nicht reduziert.

• Versuchen Sie NIEMALS 2 Ladegeräte miteinander zu verbinden.
• Das Ladegerät wurde für den Betrieb mit standardmäßigem 230V Netzstrom konzipiert. Es darf mit keiner anderen Spannung verwendet werden. Dies gilt nicht für das Fahrzeugladegerät.

Laden des Akkus (Abb. [Fig.] A, F)

1. Stecken Sie das Ladegerät in eine geeignete Steckdose, bevor Sie das Akkupack einsetzen.
2. Legen Sie das Akkupack 15 in das Ladegerät ein und vergewissern Sie sich, dass es vollständig eingerastet ist. Die rote Leuchte (Aufladen) blinkt wiederholt und zeigt dadurch an, dass der Ladevorgang begonnen wurde.
3. Der Abschluss des Ladevorgangs wird dadurch angezeigt, dass das rote Licht dauerhaft leuchtet. Der Akku ist vollständig aufgeladen und kann jetzt verwendet oder in der Ladestation gelassen werden. Um das Akkupack aus dem Ladegerät zu entnehmen, drücken Sie den Akku-Löseknopf 16 am Akkupack.

HINWEIS: Um die maximale Leistung und Lebensdauer der Li-Ionen-Akkus zu gewährleisten, laden Sie das Akkupack vor der ersten Verwendung vollständig auf.

Bedienung des Ladegeräts

Siehe Anzeigen unten zum Ladezustand der Akkus.

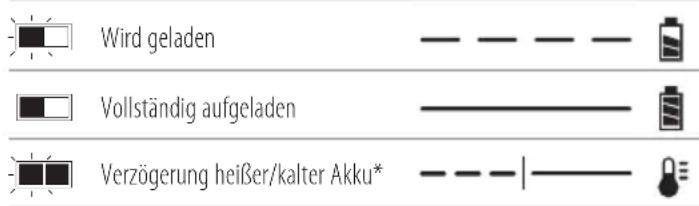

Anzeigen am Ladegerät

Wird geladen Vollständig aufgeladen Verzögerung heißer/kalter Akku*

* Die rote Leuchte blinkt in der Zeit weiter, aber eine gelbe Anzeige leuchtet bei diesem Vorgang dauerhaft. Sobald der Akku eine angemessene Temperatur erreicht hat, geht die gelbe Leuchte aus und das Ladegerät nimmt den Ladevorgang wieder auf.

Diese/s kompatible/n Ladegerät/e lädt keine defekten Akkus auf. Das Ladegerät zeigt einen defekten Akku an, indem es nicht leuchtet.

HINWEIS: Dies kann auch auf ein Problem mit dem Ladegerät hinweisen.

Wenn das Ladegerät auf ein Problem hinweist, bringen Sie es zusammen mit dem Akku zur Überprüfung zu einer autorisierten Servicestelle.

Verzögerung heißer/kalter Akku

Wenn das Ladegerät erkennt, dass ein Akku zu heiß oder zu kalt ist, startet es automatisch eine „Verzögerung heißer/kalter Akku,“ bis der Akku eine angemessene Temperatur erreicht hat. Das Ladegerät schaltet dann automatisch in den Lademodus.

Diese Funktion gewährleistet eine maximale Lebensdauer des Akkus.

Ein kalter Akku wird mit einer geringeren Geschwindigkeit als ein warmer Akku geladen. Der Akku wird während des gesamten Ladevorgangs mit der geringeren Geschwindigkeit geladen, die sich auch nicht erhöht, wenn der Akku wärmer wird.

Das Ladegerät DCB118 ist mit einem internen Gebläse ausgestattet, um das Akkupack zu kühlen. Das Gebläse wird automatisch eingeschaltet, wenn das Akkupack gekühlt werden muss. Benutzen Sie das Ladegerät nicht, wenn das Gebläse nicht ordnungsgemäß funktioniert oder die Lüftungsschlitze blockiert sind. Verhindern Sie, dass Fremdkörper in das Ladegerät eintreten können.

Elektronischen Schutzsystem

XR Li-Ionen-Werkzeuge sind mit einem elektronischen Schutzsystem ausgestattet, das den Akku vor Überladung, Überhitzung und vollständiger Entladung schützt.

Das Werkzeug wird automatisch ausgeschaltet, sobald sich das elektronische Schutzsystem einschaltet. Wenn dies geschieht, setzen Sie das Lithium-Ionen-Akku in das Ladegerät, bis es vollständig aufgeladen ist.

Wandmontage

Diese Ladegeräte sind so konzipiert, dass sie an der Wand oder aufrecht auf einem Tisch oder einer Arbeitsoberfläche montiert werden. Positionieren Sie das Ladegerät bei Wandmontage in Reichweite einer Steckdose und abseits von Kanten oder anderen Hindernissen, die den Luftstrom beeinträchtigen könnten. Nutzen Sie die Rückseite des Ladegeräts als Schablone für die Position der Montageschrauben an der Wand. Montieren Sie das Ladegerät mit Schnellbauschrauben (separat erhältlich), die mindestens 25,4 mm lang sind und einen Schraubenkopfdurchmesser von 7-9 mm haben. Diese müssen in optimaler Tiefe in das Holz geschraubt werden, sodass ca. 5,5 mm der Schraube frei liegen. Richten Sie die Schlitze auf der Rückseite des Ladegeräts mit den frei liegenden Schrauben aus, und führen Sie diese vollständig in die Schlitze ein.

Anweisungen zur Reinigung des Ladegeräts

WARNUNG: Stromschlaggefahr. Trennen

Sie das Gerät vor der Reinigung von der Steckdose.

Schmutz und Fett können mit einem Tuch oder einer weichen, nicht-metallischen Bürste vom Äußeren des Ladegeräts entfernt werden. Keinesfalls Wasser oder irgendwelche Reinigungslösungen verwenden. Achten Sie darauf, dass niemals Flüssigkeiten in das Gerät eindringen. Tauchen Sie niemals irgendein Teil des Gerätes in eine Flüssigkeit.

Akku

Wichtige Sicherheitsanweisungen für alle Akkus

Achten Sie beim Bestellen von Ersatzakkus darauf, dass Sie die Katalognummer und die Spannung angeben.

Wenn Sie den Akku aus dem Karton auspacken, ist er nicht vollständig geladen. Lesen Sie die unten aufgeführten Sicherheitsanweisungen, bevor Sie den Akku und das Ladegerät verwenden. Befolgen Sie anschließend den beschriebenen Ladevorgang.

LESEN SIE SÄMTLICHE ANWEISUNGEN

• Betreiben Sie das Elektrowerkzeug nicht in explosionsgefährdeten Umgebungen, in denen sich z. B. brennbare Flüssigkeiten, Gase oder Staub befinden. Beim Einsetzen und Herausnehmen des Akkus aus dem Ladegerät können sich Staub oder Dämpfe entzünden.
• Setzen Sie das Akku niemals mit Gewalt in das Ladegerät ein. Führen Sie niemals Änderungen am Akku durch, damit es in ein anderes Ladegerät passt, da das Akku reißen kann, was zu schweren Verletzungen führen kann.
  • Laden Sie die Akkus nur in Ladegeräten von DEWALT auf.
• Das Ladegerät KEINEN Spritzern aussetzen und NICHT in Wasser oder andere Flüssigkeiten eintauchen.
• Lagern und verwenden Sie das Werkzeug und den Akku nicht an Orten, an denen die Temperatur unter 4 °C (39,2 °F) fallen kann (zum Beispiel Schuppen oder Metallgebäude im Winter), oder an denen sie 40 °C (104 °F) erreichen oder überschreiten kann (zum Beispiel Schuppen oder Metallgebäude im Sommer).
• Den Akku nicht verbrennen, auch wenn er stark beschädigt oder vollkommen verschlissen ist. Der Akku kann im Feuer explodieren. Beim Verbrennen eines Lithiumionen-Akkus entstehen giftige Dämpfe und Stoffe.
• Wenn der Akkuinhalt mit der Haut in Kontakt kommt, waschen Sie die Stelle sofort mit einer milden Seife und Wasser. Wenn Akkuflüssigkeit in die Augen gelangt, spülen Sie das offene Auge für 15 Minuten, oder bis die Reizung nachlässt, mit Wasser. Falls Sie sich in ärztliche Behandlung begeben müssen: Das Akkuelektrolyt besteht aus einer Mischung von organischen Karbonaten und Lithiumsalzen.
• Der Inhalt einer geöffneten Akkuzelle kann Atemwegsreizungen verursachen. Sorgen Sie für Frischluft. Wenn die Symptome anhalten, begeben Sie sich in ärztliche Behandlung.

WARNING:

Verbrennungsgefahr. Die

Akkuflüssigkeit kann brennbar sein, wenn sie Funken oder einer Flamme ausgesetzt ist.

WARNING:

Versuchen Sie niemals und unter keinen Umständen, den Akku zu öffnen. Wenn das Akkugehäuse Risse oder Beschädigungen aufweist, darf es nicht in das Ladegerät gelegt werden. Den Akku nicht quetschen, fallen lassen oder beschädigen. Verwenden Sie niemals einen Akku oder ein Ladegerät, wenn sie einen harten Schlag erlitten haben, fallen gelassen, überfahren oder sonst wie beschädigt wurden (z. B. wenn sie mit einem Nagel durchlöchert wurden, mit

einem Hammer darauf geschlagen oder getreten wurde). Ein Stromunfall oder ein tödlicher Stromschlag könnte entstehen. Beschädigte Akkus sollten zum Recycling zur Kundendienststelle zurückgebracht werden.

WARNING:

Feuergefahr. Akku

nicht so aufbewahren oder transportieren, dass metallische Gegenstände die offenen Pole berühren

können. Platzieren Sie das Akkupack beispielsweise nicht in Schürzen, Taschen, Werkzeugkästen, Produktverpackungen, Schubladen, usw. mit losen Nägeln, Schrauben, Schlüsseln, usw.

VORSICHT:

Wenn das Werkzeug nicht in

Gebrauch ist, muss es seitlich auf eine stabile Fläche gelegt werden, wo es kein Stolperrisiko darstellt und es nicht herunterfallen kann. Bestimmte Werkzeuge mit großen Akkus stehen aufrecht auf dem Akku und können leicht umgeworfen werden.

Transport

WARNUNG:

Feuergefahr. Beim Transport

von Akkus können Brände entstehen, wenn die Batterieanschlüsse unbeabsichtigt Kontakt mit leitfähigen Materialien bekommen. Stellen Sie beim Transportieren von Akkus sicher, dass die Batterieanschlüsse geschützt und gut isoliert sind, damit sie nicht in Kontakt mit Materialien kommen können, durch die ein Kurzschluss entstehen kann. HINWEIS: Lithium-Ionen-Akkus -sollten nicht in aufgegebenem Reisegepäck transportiert werden. DeWALT Akkus erfüllen alle geltenden Transportvorschriften, so wie sie von den Industrie- und Rechtsnormen vorgeschrieben werden, einschließlich der UN-Empfehlungen für die Beförderung gefährlicher Güter; der Vorschriften über die Beförderung gefährlicher Güter der International Air Transport Association (IATA), der International Maritime Dangerous Goods (IMDG) Regulations und der Regelungen des europäischen Übereinkommens über die internationale Beförderung gefährlicher Güter auf der Straße (ADR). Lithium-Ionen-Zellen und -Akkus wurden gemäß Abschnitt 38,3 der „Empfehlungen der Vereinten Nationen zur Beförderung gefährlicher Stoffe, Testhandbuch und Kriterien“ getestet.

In den meisten Fällen ist zu erwarten, dass der Versand eines DEWALT-Akkus von der Klassifizierung als Gefahrstoff der voll regulierten Klasse 9 ausgenommen wird. In der Regel müssen nur Sendungen, die einen Lithium-Ionen-Akku mit einer Energiekennzahl von mehr als 100 Wattstunden (Wh) enthalten, als voll regulierte Klasse 9 verschickt werden. Bei allen Lithium-Ionen-Akkus ist die Wattstunden-Bewertung auf der Packung angegeben. Außerdem empfiehlt DEWALT den alleinigen Luftversand von Lithium-Ionen-Akkus aufgrund der komplexen Regulierungen generell nicht, und zwar unabhängig von der Wattstunden-Bewertung. Lieferungen von Werkzeugen mit Batterien (Combo-Kits) können als Ausnahme per Luftfracht versandt werden, wenn die Wattstunden-Bewertung des Akkus nicht mehr als 100 Wh beträgt.

Unabhängig davon, ob ein Transport als ausgenommen oder vollständig reguliert gilt, liegt es in der Verantwortung des Versenders, sich über die aktuellen Vorschriften in Bezug auf die Anforderungen für Verpackung, Etikettierung/Kennzeichnung und Dokumentation zu informieren.

Die Informationen in diesem Abschnitt des Handbuchs werden in gutem Glauben zur Verfügung gestellt und es wird davon ausgegangen, dass sie zum Zeitpunkt der Erstellung des Dokuments genau sind. Jedoch wird keine Garantie, weder ausdrücklich noch implizit, gegeben. Es liegt in der Verantwortung des Kunden sicherzustellen, dass seine Tätigkeiten den geltenden Vorschriften entsprechen.

Transport des FLEXVOLT™-Akkus

Der DEWALT FLEXVOLT® -Akku hat zwei Betriebsarten:

Anwendung und Transport.

Anwendungsmodus: Wenn der FLEXVOLT™-Akku unabhängig steht oder sich in einem DEWALT 18 V-Produkt befindet, funktioniert er als 18 V-Akku. Wenn sich der FLEXVOLT™-Akku in einem 54 V oder 108 V-Produkt (zwei 54 V-Akkus) befindet, funktioniert er als 54 V-Akku.

Transportmodus: Wenn die Abdeckkappe am

FLEXVOLT ^™ -Akku angebracht ist, befindet sich der Akku im

Transportmodus. Bewahren Sie die Kappe für den Versand auf. Im Transportmodus werden Zellensegmente im Akkupack elektrisch voneinander getrennt, sodass 3 Akkus mit einer geringeren Wattstundenzahl (Wh) entstehen, statt 1 Akku mit einer größeren Wattstundenzahl. Diese höhere Anzahl von 3 Akkus mit einer niedrigeren Wattstundenzahl kann das Akkupack bei bestimmten Transportvorschriften außen vor lassen, die bei anderen Akkus mit höherer Wattstundenzahl gelten können.

Zum Beispiel kann für den Transport Wh-Wert 3 x 36 Wh angegeben sein, das bedeutet 3 Akkus mit je 36 Wh. Der Verwendung Wh-Wert kann 108 Wh sein (d.h. 1 Akku).

Anwendungsbeispiele für use- und transport-kennzeichnungen

Use: 108 Wh

Transport: 3x36 Wh

Empfehlungen für die Lagerung

1. Ein idealer Lagerplatz ist kühl und trocken und nicht direktem Sonnenlicht sowie übermäßiger Hitze oder Kälte ausgesetzt. Für eine optimale Akkuleistung und Lebensdauer lagern Sie die Akkus bei Raumtemperatur, wenn sie nicht verwendet werden.
2. Bei längerer Aufbewahrung sollte ein vollständig aufgeladener Akku an einem kühlen, trockenen Ort und außerhalb des Ladegeräts aufbewahrt werden, um optimale Ergebnisse zu erhalten.

HINWEIS: Akkus sollten nicht vollständig entladen aufbewahrt werden. Der Akku muss vor der Verwendung aufgeladen werden.

Schilder am Ladegerät und Akku

Neben den Piktogrammen in dieser Anleitung können sich auf dem Ladegerät und dem Akku folgende Piktogramme befinden:

Vor der Verwendung die Betriebsanleitung lesen.

Die Ladezeit ist den Technische Daten zu entnehmen.

Nicht mit elektrisch leitenden Gegenständen berühren.

Beschädigte Akkus nicht aufladen.

Das Gerät keiner Nässe aussetzen.

Beschädigte Kabel sofort austauschen.

Nur zwischen 4 °C und 40 °C aufladen.

Nur in Innenräumen verwenden.

Akku umweltgerecht entsorgen.

Laden Sie DEWALT-Akkus nur mit den dazu bestimmten DEWALT-Ladegeräten auf. Werden andere Akkus als die dazu bestimmten DEWALT-Akkus mit einem DEWALT-Ladegerät aufgeladen, können diese platzen oder andere gefährliche Situationen verursachen.

Den Akku nicht verbrennen.

VERWENDUNG (ohne Transportkappe). Beispiel: Der Wh-Wert lautet 108 Wh (1 Akku mit 108 Wh).

TRANSPORT (mit angebrachter Transportkappe). Beispiel: Der Wh-Wert lautet 3 x 36 Wh (3 Akkus mit 36 Wh).

Akkutyp

Diese Akkus können verwendet werden: DCB546, DCB547, DCB547G, DCB548, DCB549. Weitere Angaben sind den

Technischen Daten zu entnehmen.

Packungsinhalt

Die Packung enthält:

1 Gebläse

1 Rohr

1 Konzentratoraufsatz

1 Blasaufsatz

hInWEIs: Akkus, Ladegeräte und Transportboxen sind im Lieferumfang von N-Modellen nicht enthalten. Akkus und Ladegeräte sind im Lieferumfang von NT-Modellen nicht enthalten. B-Modelle umfassen Akkus mit Bluetooth®-Akkus.

hInWEIs: Die Wortmarke und Logos Bluetooth® sind eingetragene Marken im Besitz von Bluetooth®, SIG, Inc. und jede Verwendung dieser Marken durch DEWALT erfolgt unter Lizenz. is under license. Andere Marken und Markennamen sind das Eigentum ihrer jeweiligen Eigentümer.

- Prüfen Sie das Gerät, die Teile oder Zubehörteile auf Beschädigungen, die beim Transport entstanden sein könnten.

- Nehmen Sie sich Zeit, die Betriebsanleitung vor Inbetriebnahme sorgfältig zu lesen.

Bildzeichen am Werkzeug

Die folgenden Bildzeichen sind am Gerät sichtbar angebracht:

Vor der Verwendung die Betriebsanleitung lesen.

Tragen Sie Augenschutz.

Tragen Sie Gehörschutz.

Setzen Sie das Gerät weder Regen noch starker Feuchtigkeit aus.

Schalten Sie das Werkzeug aus. Entfernen Sie vor jeglichen Wartungsarbeiten den Akku aus dem Gerät.

Halten Sie andere Personen fern.

Garantierte Schallleistung laut Richtlinie 2000/14/EG.

Lage des Datumscodes (Abb. [Fig.] F)

Der Code für das Herstellungsdatum 23 besteht aus einer 4-stelligen Jahresangabe, gefolgt von einer 2-stelligen Wochenangabe und einem 2-stelligen Werkscode.

Beschreibung (Abb. A)

Nehmen Sie niemals

Änderungen am Elektrowerkzeug oder dessen Teilen vor. Dies könnte zu Schäden oder Verletzungen führen.

1 Auslöseschalter
2 Griff
3 Drehzahlarretierungsknopf
4 Saugkopf
5 Laubläserrohr

6 Ladestandanzeige
7 Drehzahlanzeige
8 Drehzahlregler
9 Aufsatzsicherung
10 Blasaufsatz
11 Konzentratoraufsatz
12 Sicherungsmanschette
13 Schulterriemenbefestigung
14 Schultergurt
15 Akku
16 Akku-Löseknopf

Verwendungszweck

Ihr Gerät wurde für den professionellen Einsatz als Gebläse im Freien konstruiert.

nlchT VERWEnDEn in nasser Umgebung oder in der Nähe von entflammbaren Flüssigkeiten oder Gasen.

Diese Gebläse sind Elektrowerkzeuge für den professionellen Gebrauch.

LassEn sIE nlchT ZU, dass Kinder in Kontakt mit dem Werkzeug kommen. Wenn unerfahrene Personen dieses Gerät verwenden, sind diese zu beaufsichtigen.

- Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder ohne ausreichende Erfahrung oder Kenntnisse verwendet werden, außer wenn diese Personen von einer Person, die für ihre Sicherheit verantwortlich ist, bei der Verwendung des Geräts beaufsichtigt werden. Lassen Sie nicht zu, dass Kinder mit diesem Produkt allein gelassen werden.

ZUSAMMENBAUEN UND EINSTELLEN

WARNUNG: Um die Gefahr schwerer

Verletzungen zu mindern, schalten Sie das Akkupack, bevor Sie Einstellungen vornehmen oder Anbaugeräte oder Zubehör anbringen

oder entfernen. Ungewolltes Anlaufen kann Verletzungen verursachen.

WARNUNG: Verwenden Sie nur Akkus und Ladegeräte von DEWALT.

Montage des Laubbläserrohres (Abb. C)

WARNUNG: Betreiben Sie den Laubbläser nicht, wenn das Rohr nicht fest angebracht ist. Greifen Sie niemals durch das Rohrloch in das Gehäuse hinein.

WARNUNG: Entfernen Sie immer den Akku, wenn der Laubbläser unbeaufsichtigt gelassen, gelagert, überprüft, eingestellt oder gereinigt wird Sie Arbeiten daran vornehmen wollen.

1. Zum Anbringen des Laubbläserrohres 5 am Antriebskopf 4 richten Sie den Zapfen 27 unten am Antriebskopf 4 an der Kerbe 28 unten an der Öffnung des Laubbläserrohres aus, siehe Abb. C.
2. Schieben Sie das Laubbläserrohr 5 auf den Antriebskopf 4, bis die beiden Laubbläserrohrsicherungen 17 mit einem hörbaren Klicken am Laubbläserrohr 5 einrasten.
3. Ziehen Sie an dem Laubbläserrohr 5, um sicherzustellen, dass es fest sitzt.

Anbringen und Einstellen des Schultergurts (Abb. E)

WARNING: Der Schultergurt sollte nur über eine Schulter und nicht quer über den Körper gelegt werden.

Befestigen Sie den Schultergurt 14 wie in Abb. E gezeigt am Werkzeug und stellen Sie ihn so ein, dass die richtige Balance und Abstützung gewährleistet wird.

1. Haken Sie den Karabiner des Schultergurts 18 an der Gurtbefestigung 13 ein, die sich am Antriebskopf 4 befindet, siehe Abb. E.
2. Stellen Sie den Schultergurt 14 so ein, dass er richtig über der Schulter liegt und eine gute Balance und Abstützung gewährleistet.
3. Zum Abnehmen des Schultergurts 14 drücken Sie den Karabiner des Schultergurts 18 zusammen und entfernen ihn von der Gurtbefestigung 13.

Montage von Konzentrator und Blasaufsatz (Abb. D)

WARNUNG: Entfernen Sie immer den Akku, bevor der Laubbläser unbeaufsichtigt gelassen, gelagert, überprüft, eingestellt oder gereinigt wird, und bevor Zubehörteile angebracht/entfernt werden oder Sie Arbeiten an dem Laubbläser vornehmen wollen.

• Verwenden Sie den Konzentratoraufsatz 11, um den Zielluftstrom auf einen engeren Bereich zu richten.

• Verwenden Sie den Blasaufsatz 10, um den Zielluftstrom auf einen breiteren Bereich zu richten.

• Richten Sie den Konzentratoraufsatz 11 oder den Blasaufsatz 10 am Laubbläserrohr 5 aus, siehe Abb. D.

• Stecken Sie den Konzentrator 11 auf das Laubbläserrohr 5.
• Schieben Sie die Sicherungsmanschette 12 darüber und dann nach unten, bis die Aufsatzsicherung 9 am Laubbläserrohr 5 an der Sicherungsmanschette 12 unten am Konzentratoraufsatz 11 bzw am Blasaufsatz 10 einrastet.
• Ziehen Sie an dem Konzentratoraufsatz 11 bzw. dem Blasaufsatz 10, um sicherzustellen, dass er fest sitzt.
• Zum Entfernen des Konzentratoraufsatzes 11 bzw. des Blasaufsatzes 10, heben Sie die Sicherungsmanschette 12 von der Aufsatzsicherung 9 ab und ziehen den Konzentratoraufsatz 11 bzw. den Blasaufsatz 10 vom Laubbläserrohr 5 ab.

Einsetzen und Entfernen des Akkus aus dem Werkzeug (Abb. A, F)

WARNUNG:

Vergewissern Sie sich

vor dem Aus- und Einbau des Akkus, dass der Drehzahlverriegelungshebel 3 in der Aus-Stellung steht, um eine Betätigung des Schalters zu verhindern.

hInWEIs: Vergewissern Sie sich, dass Ihr Akku 15 vollständig geladen ist.

Einsetzen des Akkus in den Werkzeuggriff

1. Richten Sie den Akku 15 an der Aussparung im Inneren des Werkzeuggriffs (Abb. A, F) aus.
2. Schieben Sie den Akku in den Griff, bis er fest im Werkzeug sitzt, und stellen Sie sicher, dass Sie das Einrasten der Sicherung hören.

Entfernen des Akkus aus dem Werkzeuggriff

1. Drücken Sie Löseknopf 16 und ziehen Sie den Akku kräftig aus dem Werkzeuggriff.
2. Legen Sie den Akku wie im Abschnitt „Ladegerät“ dieser Betriebsanleitung beschrieben in das Ladegerät.

Akku-Ladestandsanzeige (Abb. A, F)

Einige DEWALT-Akkus besitzen eine Ladestandsanzeige mit drei grünen LEDs, die den verbleibenden Ladestand des Akkus anzeigen. battery packs include a fuel gauge which consists of three green LED lights that indicate the level of charge remaining in the battery pack.

Zum Betätigen der Ladestandsanzeige halten Sie die Taste für die Ladestandsanzeige 19 gedrückt. Eine Kombination der drei grünen LEDs leuchtet auf und zeigt den verbleibenden Ladestand an. Wenn der verbleibende Ladestand im Akku nicht mehr ausreicht, um das Werkzeug zu verwenden, leuchtet die Ladestandsanzeige nicht auf und der Akku muss aufgeladen werden.

hInWEIs: Die Ladestandsanzeige ist nur eine Schätzung des verbleibenden Akku-Ladestands. Sie zeigt nicht die Funktionsfähigkeit des Werkzeugs an und unterliegt Unterschieden, die auf Bauteilen, Temperatur und Anwendungsart des Endbenutzers basieren.

BETRIEB

Betriebsanweisungen

Beachten Sie immer die

Sicherheitsanweisungen und die geltenden Vorschriften.

Um die Gefahr ernsthafter

Verletzungen zu reduzieren, muss vor jeder Einstellung und jedem Abnehmen/Installieren von Zubehör das Werkzeug ausgeschaltet und der Akku entfernt werden. Ein unbeabsichtigtes Starten kann zu Verletzungen führen.

WARNUNG:

Betreiben Sie das Gebläse

nicht, wenn das Rohr nicht fest angebracht ist. Greifen Sie niemals durch das Rohrloch in das Gehäuse hinein.

WARNING:

Schieben Sie in folgenden

Situationen den Verriegelungsknopf immer in die gesperrte Position und nehmen Sie den Akku heraus:

• Wenn das Gebläse unbeaufsichtigt gelassen wird.
• Wenn das Gebläse überprüft, eingestellt oder gereinigt wird.

Ladestandanzeige (Abb. A, I)

Der DCMBL777 ist mit einer Ladestandsanzeige 6 ausgestattet. Diese Anzeige zeigt während des Betriebs den aktuellen Ladestand des Akkus an. Sie zeigt nicht die Funktionsfähigkeit des Werkzeugs an und unterliegt Unterschieden, die auf Bauteilen, Temperatur und Anwendungsart des Endbenutzers basieren.

• Die Ladestandanzeige-LEDs 6 leuchten und zeigen den Prozentsatz an Ladung im Akku an.
- Wenn alle vier Ladestandanzeige-LEDs 6 leuchten, ist der Akku vollständig geladen.
- Wenn eine der Ladestandanzeige-LEDs 6 leuchtet, ist der Ladestand niedrig, und wenn sie blinkt, ist der Akku entladen. Nehmen Sie den Akku heraus und laden Sie ihn auf.

Status der Ladestandanzeige-LED

	LADEZUSTAND	FARBE DER LADEKONTROLLLEUCHTE
	100% - 75% Weiß
	50% - 75% Weiß
	20% - 50% Weiß
	≤20% Weiß
	Abschaltung wegen schwachem Akku	Weiß und blinkend.
	Der Akku ist zu heiß Alle vier, rot und blinkend.

Richtige Haltung der Hände (Abb. G)

WARNING:

Zur Reduzierung des

Risikos schwerer Verletzungen muss IMMER die richtige Handstellung eingehalten werden, wie in der Abbildung gezeigt.

WARNUNG:

Zur Reduzierung des Risikos

schwerer Verletzungen muss das Gerät IMMER fest in den Händen gehalten werden, damit jederzeit richtig reagiert werden kann.

Bei der korrekten Handposition liegt eine Hand auf dem Haupthandgriff 2.

Einschalten (Abb. A, H, I)

WARNUNG: Halten Sie das Werkzeug beim Einschalten sicher fest.

VARSICHT: Richten Sie den Auslass des Geräts nicht auf sich selbst oder andere Personen.

VARSICHT: Tragen Sie immer eine Schutzbrille und Gehörschutz. Tragen Sie eine Filtermaske, wenn bei der Arbeit Staub erzeugt wird. Die Verwendung von Handschuhen, langen Hosen und festem Schuhwerk wird empfohlen. Halten Sie lange Haare und weite Kleidung von Öffnungen und beweglichen Teilen fern.

1. Schalten Sie den Laubbläser ein, indem Sie den verstellbaren Drehzahlregler 1 kurz drücken. Der Laubbläser läuft schneller, wenn der Hebel weiter bewegt wird.
2. Lassen Sie den verstellbaren Drehzahlregler los 1, um den Laubbläser zu stoppen.
3. Um den Laubbläser in der eingeschalteten Position zu sperren, drücken Sie den verstellbaren Drehzahlregler 1 tief herein und drücken dann den Drehzahlarretierungsknopf 3, siehe Abb. H.
   hInWEIs: Der Drehzahlarretierungsknopf 3 ist nicht als Arretierungsknopf für den verstellbaren Drehzahlregler 1 vorgesehen.
4. Zum Entsperren und Abschalten des Laubbläsers drücken Sie den Auslöseschalter 1 und lassen ihn wieder los, oder drücken Sie den Drehzahlarretierungsknopf 3.
5. Zum Abschalten des Laubbläsers halten Sie den Drehzahlregler 8 wie in Abb. I gedrückt. Außerdem geht der Laubbläser nach 20 Sekunden im Leerlauf automatisch aus.

Anpassen der Laubbläserdrehzahl (Abb. I)

Der DCMBL777 ist mit einer Drehzahlanzeige 7 ausgestattet. Die Drehzahlanzeige 7 zeigt die gewählte Geschwindigkeit des Laubbläsers an. Es gibt drei LEDs für die Drehzahlanzeige: ECO-Modus 20 (weiße LED), Standardmodus 21 (orange LED) und Turbomodus 22 (rote LED). Die Drehzahlanzeige 7 hilft Ihnen, die Leistung des Werkzeugs und die für jede Arbeit benötigte Laufzeit zu optimieren.

1. Zum Einstellen der Laubbläserdrehzahl schalten Sie den Laubbläser ein, indem Sie den verstellbaren Drehzahlregler 1 kurz drücken.

2. Drücken Sie auf den Drehzahlregler 8 am Werkzeuggriff, bis die gewünschte Drehzahl-LED leuchtet.
   hInWEIs: ECO-Modus 20 (weiße LED), Standardmodus 21 (orange LED) oder Turbomodus 22 (rote LED).
   hInWEIs: Die Starteinstellung des Laubbläsers ist der ECO-Modus 20 (weiße LED).

3. Der ECO-Modus 20 (weiße LED) oder der Standardmodus 21 (orange LED) eignet sich für die meisten Anwendungen.

hInWEIs: Damit lässt sich eine längere Betriebsdauer erzielen.

1. Wählen Sie den Turbomodus 22 (rote LED) bei Bedarf zur Beseitigung schwerer Verschmutzungen.

hInWEIs: Hierdurch verringert sich die Betriebsdauer.

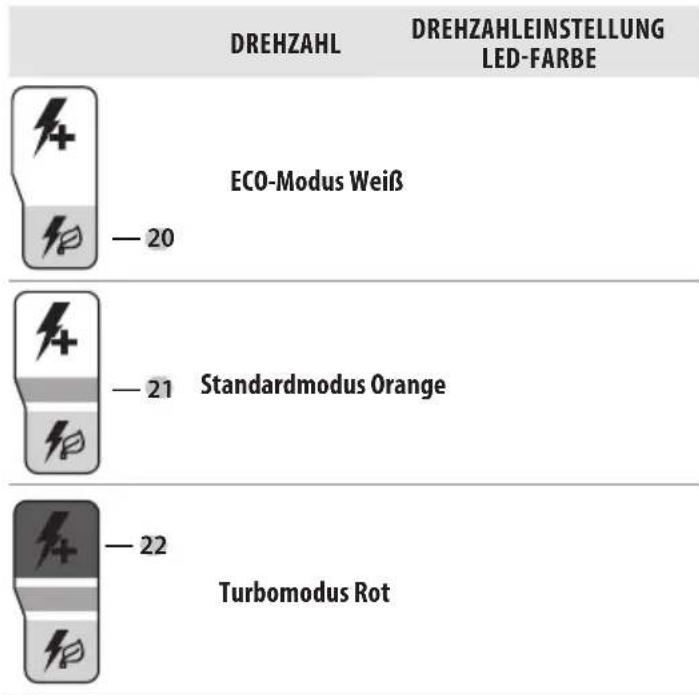

Drehzahleinstellung LED-Farben

DREHZAHL DREHZAHLEINSTELLUNG LED-FARBE ECO-Modus Weiß — 20 Standardmodus Orange — 21 Turbomodus Rot

Verwendung (Abb. A, G, H)

VARSICHT: Richten Sie den Auslass des Geräts nicht auf sich selbst oder andere Personen.

• Setzen Sie den Akku 15 in den Werkzeuggriff ein.
• Halten Sie den Laubbläser wie in Abb. G gezeigt mit einer Hand fest.
  • Schalten Sie den Laubbläser ein.
• Halten Sie das Rohr 5 einige Zentimeter über dem Boden und bewegen Sie es langsam von einer Seite zur anderen, wobei Sie den angesammelten Schmutz/das Laub wie in Abb. G gezeigt vor sich halten.

WARTUNG

Ihr Elektrowerkzeug wurde für langfristigen Betrieb mit minimalem Wartungsaufwand konstruiert. Ein kontinuierlicher, zufriedenstellender Betrieb hängt von der geeigneten Pflege des Elektrowerkzeugs und seiner regelmäßiger Reinigung ab.

WARNUNG: Um die Gefahr ernsthafter Verletzungen zu reduzieren, muss vor jeder Einstellung und jedem Abnehmen/Installieren von Zubehör das Werkzeug ausgeschaltet und der Akku entfernt werden. Ein unbeabsichtigtes Starten kann zu Verletzungen führen.

Das Ladegerät und der Akku können nicht gewartet werden.

Schmierung

Ihr Elektrogerät benötigt keine zusätzliche Schmierung.

Reinigung

WARNUNG: Stromschlag und mechanische Gefahren. Trennen Sie das Elektrogerät vor der Reinigung von der Stromquelle.

WARNUNG: Zur Gewährleistung eines sicheren und effizienten Betriebs sind das Elektrogerät und die Lüftungsschlitze stets sauber zu halten.

WARNUNG: Verwenden Sie niemals Lösungsmittel oder andere scharfe Chemikalien für die Reinigung der nichtmetallischen Teile des Geräts. Diese Chemikalien können die in diesen Teilen verwendeten Materialien schwächen. Verwenden Sie daher ein Tuch, das nur mit Wasser und milder Seife angefeuchtet ist. Achten Sie darauf, dass niemals Flüssigkeiten in das Gerät eindringen. Tauchen Sie niemals irgendein Teil des Gerätes in eine Flüssigkeit.

Die Lüftungsschlitze können mit einer trockenen, weichen, nicht-metallischen Bürste und/oder einem geeigneten Staubsauger gereinigt werden. Keinesfalls Wasser oder irgendwelche Reinigungslösungen verwenden. Tragen Sie einen zugelassenen Augenschutz und eine zugelassene Staubmaske.

Transport

VORSICHT: Um versehentliches Starten zu verhindern, transportieren Sie das Gerät nur mit entfernten Akkus!

Aufbewahrung

VORSICHT: Führen Sie vor der Aufbewahrung immer sämtliche Reinigungs- und Wartungsarbeiten durch.

VORSICHT: Lagern Sie das Gerät nur mit entfernten Akkus! Bewahren Sie das Gerät und die Akkus an einem kühlen und trockenen Ort auf.

Umweltschutz

Abfalltrennung. Produkte und Akkus mit diesem Symbol dürfen nicht mit dem normalen Hausmüll entsorgt werden.

Produkte und Akkus enthalten Materialien, die wiederverwertet werden können, um den Bedarf an Rohstoffen zu verringern. Bitte recycln Sie Elektroprodukte und Akkus gemäß den lokalen Bestimmungen. Weitere Informationen finden Sie auf www.2helpU.com.

Akku

Dieser Longlife-Akku muss aufgeladen werden, wenn er nicht mehr ausreichend Energie erzeugt, um Arbeiten so gut wie zuvor zu erledigen. Entsorgen Sie ihn am Ende seiner technischen Lebensdauer mit der gebührenden Sorgfalt für unsere Umwelt:

• Entfernen Sie den Akku erst aus dem Werkzeug, wenn er vollständig entladen ist.
• Li-Ionen-Zellen sind recyclebar. Geben Sie die gebrauchten Akkus bei Ihrem Händler oder bei einer kommunalen Recycling-Sammelstelle ab. Dort werden die gesammelten Akkus recycelt oder ordnungsgemäß entsorgt.

AXIAL BLOWER

DCMBL777

Congratulations!

DEWALT, Richard-Klinger-Straße 11,

DEWALT, Richard-Klinger-Straße 11, 65510, Idstein, Allemagne

10.10.2023

DEWALT, Richard-Klinger-Straße 11,

65510, Idstein, Germania

10.10.2023

DEWALT, Richard-Klinger-Straße 11,

Elektronisch Beveiligingssysteem

DEWALT, Richard-Klinger-Straße 11,

65510, Idstein, Tyskland

10.10.2023

DEWALT, Richard-Klinger-Straße 11,

DEWALT, Richard-Klinger-Straße 11,

65510, Idstein, Tyskland

10.10.2023

Direktiv 2000/14/EG garanterad ljudeffekt.

Placering av datumkod (Bild [Fig.] F)

Beskrivning (Bild A)

Batterimätare (Bild A, F)

Korrekt handplacering (Bild A)
