MANUALE UTENTE DCMBL777 DEWALT

Italiano (tradotto dalle istruzioni originali) 69

Per aver scelto un apparato DEWALT. Gli anni di esperienza, lo sviluppo e l'innovazione meticolosi del prodotto fanno di DEWALT uno dei partner più affidabili per gli utilizzatori di apparati elettrici professionali.

Dati Tecnici

		DCMBL777
Tensione V	DC	54
Tipo 1
Tipo di batteria Li-lon
Velocità dell'aria km/h 257,5
Volume di aria CFM 760
Livello di potenza sonora LwAm 94 dB
K (incertezza per il livello sonoro indicato) KwA 1,7 dB
Livello di pressione sonora LpA 84 dB
K (incertezza per il livello sonoro indicato)	KpA	3,0 dB
Livello di potenza sonora garantita	LwA	96 dB
Peso (senza pacco batteria)	kg	3,2 kg

Valori di rumore e vibrazione (somma vettoriale delle tre componenti sugli assi cartesiani) ai sensi delle norme 2000/14/CE ed EN 62841-1/A11:2022:

Valore di emissione di vibrazioni a_h =	m/s ^2	<2,5
Incertezza K =	m/s ^2	1,5

I livelli di emissione di vibrazione e/o rumore indicati in questa scheda informativa, misurati secondo una procedura standardizzata prevista dalla norma EN62841 possono essere utilizzati per mettere a confronto elettroutensili diversi e per una valutazione preliminare dell'esposizione.

ÀVERTENZA:

AVERTENZA. i livelli di emissione di vibrazioni e/o rumore dichiarati si riferiscono alle applicazioni principali dell'elettroutensile. Tuttavia, se l'elettroutensile viene utilizzato per applicazioni o con accessori diversi o se non è sottoposto a una manutenzione adeguata, i suoi livelli di emissione di rumore e/o di vibrazioni potrebbero differire da tali valori. Ciò potrebbe aumentare sensibilmente i livelli di esposizione per il periodo di utilizzo complessivo. Una stima del livello di esposizione a vibrazione dovrebbe anche tenere conto di quante volte l'elettroutensile viene spento o di quando rimane acceso, ma senza essere effettivamente usato. Questo fatto potrebbe ridurre sensibilmente il livello di esposizione durante il periodo di utilizzo complessivo. Individuare misure di sicurezza aggiuntive per proteggere l'operatore dagli effetti delle vibrazioni e/o dei rumori, quali sottoporre l'elettroutensile e gli accessori a manutenzione, mantenere le mani calde (misura attinente alle vibrazioni) e prevedere l'organizzazione di modelli di lavoro.

Dichiarazione CE di conformità

Direttiva macchine

Soffiatore assiale

DCMBL777

DEWALT dichiara che questi prodotti, descritti nella sezione Dati tecnici, sono conformi alle seguenti norme: 2006/42/CE, EN 62841-1:2015+A11:2022, EN ISO 12100:2010, 2000/14/CE, Soffiatore (categoria Allegato I, voce 34), Allegato V L WA (livello di potenza sonora misurata) 94 dB(A) L WA (potenza sonora garantita) 96 dB(A) Questi prodotti sono anche conformi alle Direttive 2014/30/UE e 2011/65/UE. Per maggiori informazioni, invitiamo a contattare DEWALT all'indirizzo riportato di seguito o a consultare l'ultima di copertina del manuale.

M. Georg Modern Research

Markus Rompel

Vicepresidente Engineering, PTE-Europa

AVVERTENZA: per ridurre il rischio di lesioni, leggere attentamente il manuale di istruzioni.

Definizioni: linee guida per la sicurezza

Le definizioni seguenti descrivono il livello di criticità di ciascuna indicazione. Leggere il manuale e prestare attenzione ai seguenti simboli.

PERICOLO: indica una situazione di pericolo imminente che, se non viene evitata, provoca il decesso o lesioni personali gravi.

AVERTENZA: indica una situazione potenzialmente pericolosa che, se non viene evitata, può provocare il decesso o lesioni personali gravi.

ATTENZIONE: indica una situazione potenzialmente pericolosa che, se non viene evitata, può provocare lesioni personali di entità lieve o moderata.

AVVISO: indica una situazione non in grado di causare lesioni personali ma che, se non evitata, potrebbe provocare danni materiali.

Batterie Caricatori/Tempi di Ricarica (Minuti)**
Cat # V	IX	Ah Peso (kg)		DCB104 DCB107		DCB112/DCB1102	DCB113	DCB115/DCB1104	DCB116 DCB117 DCB118 DCB132
DCB546	18/54	6,0/2,0	1,08	60	270	170	140	90	80	40	60	90
DCB547/G	18/54	9,0/3,0	1,46	75*	420	270	220	135*	110*	60	75*	135*
DCB548	18/54	12,0/4,0	1,46	120	540	350	300	180	150	80	120	180
DCB549	18/54	15,0/5,0	2,12	125	730	450	380	230	170	90	125	230

*Codice data 201811475B o successivo
**Questa matrice è solo indicativa; i tempi variano a seconda della temperatura e delle condizioni della batteria.

la il pericolo di scosse elettriche.

la rischio di incendi.

AVVERTENZE GENERALI DI SICUREZZA PER APPARATI ELETTRICI

VERTENZA:

leggere attentamente

tutte le avvertenze, istruzioni, illustrazioni e specifiche fornite con l'apparato. La mancata osservanza delle istruzioni seguenti può dar luogo a scossa elettrica, incendio e/o lesioni gravi.

CONSERVARE LE AVVERTENZE E LE ISTRUZIONI PER RIFERIMENTI FUTURI

Il termine "apparato elettrico" utilizzato nelle avvertenze fa riferimento sia agli apparati alimentati a corrente (con cavo elettrico), sia a quelli a batteria (senza cavo).

1) Sicurezza Dell'area di Lavoro

a) Mantenere l'area di lavoro pulita e ben illuminata. Gli ambienti disordinati o scarsamente illuminati favoriscono gli incidenti.
b) Non azionare gli apparati in ambienti con atmosfera esplosiva, come quelli in presenza di liquidi, gas o polveri infiammabili. Gli apparati elettrici creano scintille che possono incendiare le polveri o i fumi.
c) Durante l'uso di un apparato elettrico, tenere lontani i bambini e chiunque si trovi nelle vicinanze. Le distrazioni possono provocare la perdita di controllo.

2) Sicurezza Elettrica

a) Le spine dell'apparato elettrico devono essere adatte alla presa di alimentazione. Non modificare la spina in alcun modo. Non collegare un adattatore alla spina di un apparato elettrico dotato di scarico a terra. Per ridurre il rischio di scossa elettrica evitare di modificare le spine e utilizzare sempre le prese appropriate.
b) Evitare il contatto con superfici collegate con la terra, quali tubature, termosifoni, fornelli e frigoriferi. Se il proprio corpo è collegato con la terra, il rischio di scossa elettrica aumenta.
c) Non esporre gli apparati elettrici alla pioggia o all'umidità. Se l'acqua entra nell'apparato elettrico aumenta il rischio di scossa elettrica.

d) Non utilizzare il cavo elettrico in modo improprio. Non utilizzare mai il cavo per spostare, tirare o scollegare l'apparato elettrico. Tenere il cavo elettrico lontano da fonti di calore, olio, bordi taglienti o parti in movimento. Se il cavo è danneggiato o impigliato, il rischio di scossa elettrica aumenta.
e) Quando l'apparato elettrico viene impiegato all'aperto, utilizzare unicamente cavi di prolunga previsti per esterni. L'uso di un cavo elettrico adatto ad ambienti esterni riduce il rischio di scossa elettrica.
f) Se è non è possibile evitare l'uso di un apparato elettrico in ambienti umidi, usare una fonte di corrente protetta da un interruttore differenziale (salvavita). L'uso di un interruttore differenziale riduce il rischio di scossa elettrica.

3) Sicurezza Personale

a) Quando si utilizza un apparato elettrico evitare di distrarsi. Prestare attenzione a quello che si sta facendo e utilizzare il buon senso. Non utilizzare l'apparato elettrico quando si è stanchi o sotto l'effetto di droghe, alcool o medicinali. Un solo attimo di distrazione durante l'uso di tali apparati potrebbe provocare gravi lesioni personali.
b) Indossare abbigliamento di protezione adeguato. Utilizzare sempre protezioni oculari. L'uso di abbigliamento di protezione quali mascherine antipolvere, scarpe antinfortunistiche antiscivolo, caschi di sicurezza o protezioni uditive, in condizioni opportune consente di ridurre le lesioni personali.
c) Evitare avvii involontari. Assicurarsi che l'interruttore sia in posizione di spento prima inserire l'alimentazione elettrica e/o il blocco batteria e prima di afferrare o trasportare l'apparato. Il trasporto di apparati elettrici tenendo il dito sull'interruttore o quando sono collegati alla rete elettrica con l'interruttore nella posizione di acceso provoca incidenti.
d) Prima di accendere l'apparato elettrico, rimuovere eventuali chiavi o utensili di regolazione. Un utensile di regolazione o una chiave fissati su una parte rotante dell'apparato elettrico possono provocare lesioni personali.

e) Non sporgersi. Mantenere sempre una buona stabilità al suolo ed equilibrio. Ciò consente un migliore controllo dell'apparato nelle situazioni impreviste.
f) Indossare vestiario adeguato. Non indossare abiti lenti o gioielli. Tenere capelli, vestiti e guanti lontano dalle parti in movimento. Abiti lenti, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.
g) Se i dispositivi sono forniti di collegamento con l'attrezzatura di aspirazione e raccolta delle polveri, assicurarsi che siano collegati e utilizzati correttamente. La raccolta delle polveri può ridurre i pericoli legati a queste ultime.
h) Non lasciare che la familiarità acquisita dall'uso frequente degli utensili induca a cedere alla tentazione di ignorare i principi di utilizzo sicuro degli stessi. Un'azione imprudente potrebbe provocare lesioni gravi in una frazione di secondo.

4) Uso e Manutenzione Dell'apparato Elettrico

a) Non forzare l'apparato. Utilizzare un apparato adatto al lavoro da eseguire. L'apparato lavora meglio e con maggior sicurezza se utilizzato secondo quanto è stato previsto.
b) Non utilizzare l'apparato se l'interruttore non permette l'accensione o lo spegnimento. Qualsiasi apparato elettrico che non possa essere controllato tramite l'interruttore è pericoloso e deve essere riparato.
c) Scollegare la spina dalla presa di corrente e/o la batteria dall'elettroutensile, se staccabile, prima di effettuare qualsiasi tipo di regolazione, cambiare gli accessori o riporlo. Queste misure di sicurezza preventive riducono il rischio di azionare l'apparato accidentalmente.
d) Riporre gli apparati non utilizzati fuori dalla portata dei bambini ed evitarne l'uso da parte di persone che hanno poca familiarità con l'apparato elettrico e con le presenti istruzioni. Gli apparati elettrici sono pericolosi in mano a persone inesperte.
e) Eseguire una manutenzione adeguata degli apparati elettrici. Verificare il cattivo allineamento e inceppamento di parti mobili, la rottura di componenti e ogni altra condizione che possa influire sul funzionamento degli apparati. Se danneggiato, far riparare l'apparato elettrico prima dell'uso. Molti incidenti sono provocati da apparati elettrici su cui non è stata effettuata la corretta manutenzione.
f) Tenere gli utensili da taglio affilati e puliti. La manutenzione corretta degli utensili da taglio con bordi affiliati riduce le probabilità di inceppamento e ne facilita il controllo.
g) Utilizzare l'apparato elettrico, gli accessori, le punte ecc., rispettando le presenti istruzioni e tenendo in considerazione le condizioni di funzionamento e il lavoro da eseguire. L'utilizzo dell'apparato elettrico per

impieghi diversi da quelli previsti può provocare situazioni di pericolo.

h) Mantenere le impugnature e le superfici di presa asciutte, pulite e senza tracce di olio o grasso. Impugnature e superfici di presa scivolose non consentono di maneggiare e controllare in modo sicuro l'utensile nel caso di imprevisti.

5) Uso e Manutenzione Della Batteria

a) Ricaricare l'apparato esclusivamente con il caricabatteria specificato dal produttore. Un caricabatteria adatto a un determinato tipo di batteria può provocare il rischio di incendio se utilizzato con un pacco batteria differente.
b) Gli apparati elettrici vanno usati esclusivamente con i pacchi batteria specificatamente indicati. L'utilizzo di ogni altro pacco batteria crea rischio di lesioni e d'incendio.
c) Se il pacco batteria non è utilizzato tenerlo lontano da oggetti di metallo come fermagli, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che possono provocare un contatto dei terminali. Il corto circuito dei terminali della batteria può provocare ustioni o un incendio.
d) In condizioni di uso eccessivo è possibile che la batteria espella del liquido; evitarne il contatto. In caso di contatto, sciacquare abbondantemente con acqua. Se il liquido viene a contatto con gli occhi, consultare un medico. Il liquido emesso dalla batteria può causare irritazioni o ustioni.
e) Non utilizzare un pacco batteria o un utensile danneggiati o modificati. Le batterie danneggiate o modificate potrebbero manifestare un comportamento imprevedibile, con la possibilità di causare un'esplosione o un incendio.
f) Non esporre una batteria o un utensile al fuoco o a temperature elevate. L'esposizione al fuoco o a una temperatura superiore a 130 °C potrebbe provocare un'esplosione.
g) Seguire tutte le istruzioni per la carica e non caricare la batteria o l'utensile a una temperatura che non rientri nell'intervallo di valori specificato nelle istruzioni. Una ricarica effettuata in maniera scorretta o a una temperatura che non rientra nell'intervallo di valori specificato potrebbe danneggiare la batteria aumentando il rischio d'incendio.

6) Assistenza

a) L'apparato elettrico deve essere riparato da personale qualificato, che utilizzi ricambi originali identici alle parti da sostituire. In questo modo viene garantita la sicurezza dell'apparato elettrico.
b) Non riparare le batterie danneggiate. Gli interventi di riparazione sulle batterie devono essere eseguiti dal costruttore o da fornitori di assistenza autorizzati.

Avvertenze di sicurezza per i soffiatori da giardino

a) Non utilizzare il soffiatore da giardino in caso di maltempo, soprattutto quando vi è il rischio di fulmini. In tal modo si riduce il rischio di essere colpiti da un fulmine.
b) Indossare occhiali di sicurezza e dispositivi di protezione per l'udito. L'uso di dispositivi di protezione diminuirà il rischio di subire lesioni personali.
c) Durante l'utilizzo del soffiatore da giardino, indossare sempre calzature protettive e antiscivolo. Non usare il soffiatore da giardino a piedi nudi o indossando sandali aperti. In tal modo si riduce il rischio di ferirsi ai piedi.
d) Non indossare indumenti non aderenti al corpo o accessori come sciarpe, lacci, catene, cravatte, ecc. che potrebbero finire nelle prese d'aria. Legare o coprire i capelli lunghi per evitare che vengano trascinati nelle prese d'aria. Se ciò dovesse accadere può aumentare il rischio di subire lesioni personali.
e) Mantenere le persone presenti a debita distanza mentre si sta utilizzando il soffiatore da giardino. Eventuali detriti proiettati possono aumentare il rischio di lesioni personali.
f) Non dirigere mai l'ugello di soffiaggio verso persone, animali domestici o finestre. Prestare particolare attenzione quando si soffiano detriti in prossimità di oggetti solidi, come alberi, automobili e muri che potrebbero provocarne il rimbalzo. Gli oggetti proiettati potrebbero causare danni materiali e aumentare il rischio di lesioni personali.
g) Non usare il soffiatore da giardino per soffiare materiale che brucia o emette fumo, come sigarette, fiammiferi o cenere calda. Tali fonti di ignizione possono aumentare il rischio di incendio.
h) Non toccare la ventola quando è ancora in movimento. Spegnere il soffiatore da giardino, attendere che la ventola si arresti e disattivare l'alimentazione prima di rimuovere qualsiasi parte che possa consentire di accedere alla ventola. In tal modo si riduce il rischio di subire lesioni dovute a parti in movimento.
i) Durante la rimozione di materiale inceppato o la manutenzione del soffiatore da giardino assicurarsi che l'interruttore di alimentazione sia disattivato e che il cavo di alimentazione sia scollegato. L'attivazione accidentale del soffiatore da giardino durante la rimozione di materiale inceppato o un intervento di manutenzione possono aumentare il rischio di lesioni personali.
j) Utilizzare il soffiatore da giardino solo a livello del suolo e non salire su scale o altri supporti instabili.
k) Non indossare mai contemporaneamente più imbracature di sicurezza.

I) Quando si indossa un'imbracatura, assicurarsi che nessun altro oggetto indossabile interferisca con lo sgancio e la rimozione dell'imbracatura.

m) In caso di vibrazioni eccessive, ispezionare la macchina per verificare se sia danneggiata.

IMPORTANTI ISTRUZIONI DI SICUREZZA

LEGGERE TUTTE LE ISTRUZIONI PRIMA DI UTILIZZARE QUESTO ELETTROUTENSILE

Durante l'utilizzo dell'elettroutensile, è sempre necessario seguire le precauzioni di sicurezza di base ivi comprese le seguenti:

AVVERTENZA:

per ridurre il rischio di

incendio, scosse elettriche e lesioni personali attenersi alle istruzioni seguenti.

• Non lasciare incustodito l'elettroutensile quando è collegato a una presa di corrente. Rimuovere la batteria quando l'elettroutensile non viene utilizzato e prima di compiere interventi di manutenzione.
• Non utilizzare l'elettroutensile su superfici bagnate. Non esporre alla pioggia. Conservare al chiuso.
• Non lasciare che l'elettroutensile venga utilizzato come giocattolo. È necessario prestare particolare attenzione quando viene usato nelle vicinanze di bambini. Utilizzare l'elettroutensile solo per gli scopi previsti.
• Usarlo ESCLUSIVAMENTE come descritto nel manuale. Usare solamente gli accessori raccomandati dal fabbricante.
• Non utilizzare questo elettroutensile se dovesse mostrare segni di malfunzionamento di qualsiasi tipo. Se l'elettroutensile non funziona correttamente oppure se è stato fatto cadere, danneggiato, lasciato all'aria aperta o immerso in acqua, portarlo in un centro di assistenza.
  • Non maneggiare l'elettroutensile con le mani bagnate.
• Non inserire oggetti nelle aperture dell'elettroutensile. Non usare l'elettroutensile se vi sono aperture ostruite; tenere al riparo da polvere, pelucchi, capelli e qualsiasi cosa che possa ridurre il flusso dell'aria.
• Tenere i capelli, gli indumenti larghi, le dita e tutte le parti del corpo lontano dalle aperture e dalle parti mobili.
• Disattivare tutti i comandi prima di scollegarlo dalla presa di corrente.
• Esercitare particolare attenzione durante la pulizia sulle scale.

CONSERVARE QUESTE ISTRUZIONI

Istruzioni di sicurezza aggiuntive

AVVERTENZA:

durante l'utilizzo di un elettroutensile è opportuno rispettare sempre le precauzioni di base sulla sicurezza al fine di ridurre i rischi d'incendio, scossa elettrice e infortuni a persone.

AVERTENZA:

leggere attentamente tutte le avvertenze e le istruzioni. La mancata osservanza delle avvertenze e istruzioni seguenti può dar luogo a scosse elettriche, incendio e/o lesioni personali gravi.

AVERTENZA:

non permettere mai di utilizzare l'elettroutensile a bambini, persone con capacità fisiche, sensoriali o mentali ridotte, mancanza di esperienza e di conoscenze o che non abbiano familiarità con queste istruzioni d'uso della macchina. Le normative locali potrebbero limitare l'età dell'operatore.

Per ridurre il rischio di lesioni personali:

• Evitare l'accensione accidentale dell'elettroutensile.
  Disattivare tutti i comandi prima di rimuovere il pacco batteria. Verificare che l'interruttore di accensione/spegnimento sia bloccato o nella posizione di spegnimento prima di inserire il pacco batteria. Il trasporto di unità con le dita sull'interruttore o l'inserimento del pacco batteria in un'unità con l'interruttore di accensione/spegnimento nella posizione di accensione favorisce il verificarsi di incidenti.
• Evitare condizioni ambientali pericolose – Non utilizzare unità elettriche in ambienti bagnati o umidi. Non usare l'elettroutensile sotto la pioggia.
• INDOSSARE DISPOSITIVI DI SICUREZZA. Indossare sempre occhiali di sicurezza e protezioni per l'udito. Indossare una mascherina antipolvere quando si lavora in presenza di polvere e scarpe antinfortunistiche antiscivolo se le condizioni operative lo richiedono.
• Usare il prodotto corretto Non usare mai l'elettroutensile per scopi diversi dall'uso previsto.
• Ispezionare l'area prima di utilizzare l'elettroutensile. Rimuovere tutti i detriti e gli oggetti duri, quali sassi, vetro, fili elettrici, ecc. che possono rimbalzare, essere lanciati o diversamente causare lesioni a persone o danni alle cose durante l'uso del soffiatore.
• Usare questo 'elettroutensile solo attenendosi alle indicazioni riportate in questo manuale.
• Prestare particolare attenzione durante la pulizia sulle scale.

• Tenere bambini e altre persone presenti e animali a una distanza dall'area di lavoro di almeno 10 metri (30 piedi) quando si avvia o si utilizza l'unità.

• Non lasciare che l'elettroutensile venga utilizzato come se fosse un giocattolo. È necessario prestare particolare attenzione quando esso viene usato da o nelle vicinanze di bambini.

• Manutenere l'elettroutensile con cura. Mantenere l'elettroutensile pulito per assicurare il massimo livello qualitativo e di sicurezza delle prestazioni. Seguire le istruzioni per una corretta manutenzione.
• Prestare sempre attenzione e concentrarsi su ciò che si sta facendo. Usare il buon senso. Non usare l'elettroutensile quando si è stanchi.
• Non appoggiare lo la bocchetta di mandata del soffiatore vicino agli occhi o alle orecchie durante l'uso.
• Non usare mai l'elettroutensile se vi sono persone (in particolare bambini) o animali domestici nelle vicinanze.
• Non sporgersi troppo. Mantenere sempre un buon equilibrio e un appoggio adeguato. Procedere camminando, senza correre.
• Non toccare le parti mobili pericolose prima di avere scollegato l'elettroutensile dalla batteria e finché tutte le parti in movimento non si saranno arrestate completamente.
• Se l'elettroutensile comincia a vibrare in modo anomalo, rimuovere il pacco batteria e controllare immediatamente.
• Non inserire alcun oggetto nelle aperture. Non utilizzare l'elettroutensile in presenza di una o più aperture ostruite; tenerlo lontano da polvere, pelucchi, capelli e qualsiasi elemento che possa ridurre il flusso dell'aria.
• Non tentare di eliminare eventuali ostruzioni dall'elettroutensile senza prima avere rimosso la batteria.
  • Non immergere alcuna parte dell'elettroutensile nell'acqua.
• Non usare l'elettroutensile se l'interruttore non è in grado di accenderlo o spegnerlo. Un elettroutensile che non può essere controllato mediante l'interruttore è pericoloso e deve essere riparato.
• Non lasciare che vengano aspirati detriti dalla presa del soffiatore.
  • Non dirigere lo scarico dell'unità verso se stessi o verso gli eventuali presenti.
  • Non utilizzare questo elettroutensile per soffiare polvere esplosiva o in aree in cui l'aria contenga polveri esplosive, quali le polveri di carbone, granaglie o altro materiale combustibile.
• Non tentare di riparare il soffiatore. Al fine di garantire la sicurezza e l'affidabilità del prodotto, gli interventi di manutenzione, riparazione e regolazione dovranno essere eseguiti presso i centri di assistenza autorizzati.
• Non utilizzare il soffiatori in ambienti con un'atmosfera esplosiva o saturi di gas. Il motore elettrico di queste unità di norma producono scintille che potrebbero incendiare i fumi.
• Non sporgersi troppo. Mantenere sempre un appoggio e un equilibrio adeguati.
• Non lasciare mai incustodito un soffiatore acceso. Spegnere l'elettroutensile.

• Rimuovere il pacco batteria prima di collegare il tubo.

• Riporre l'elettroutensile quando non lo si usa. Quando non viene usato, l'elettroutensile deve essere conservato in un luogo asciutto e ben ventilato, fuori dalla portata dei bambini.

• Le istruzioni per batterie e caricabatterie compatibili sono riportate in questo manuale per riferimento. Leggere tutti i manuali d'istruzioni inclusi con il pacco batteria e il caricabatterie. Leggere tutti i simboli di attenzione riportati sul pacco batteria e sul caricabatterie.
• Scollegare il pacco batteria dal soffiatore prima di eseguire qualsiasi regolazione, cambiare gli accessori, sottoporlo a interventi di manutenzione, spostarlo o riporlo. Queste precauzioni riducono la possibilità che l'elettroutensile venga messo in funzione accidentalmente.
• Se l'elettroutensile non funziona correttamente, o se è stato fatto cadere, danneggiato, lasciato all'aria aperta o immerso in acqua, portarlo in un centro di assistenza.

CONSERVARE QUESTE ISTRUZIONI

Rischi residui

Malgrado l'applicazione delle principali regole di sicurezza e l'implementazione di dispositivi di sicurezza, alcuni rischi residui non possono essere evitati. Essi sono:

• Menomazioni uditive.
• Rischio di lesioni personali dovuti a particelle volatili.
• Rischio di bruciature causate da componenti che si arroventano durante l'uso.
• Rischio di lesioni personali causate dall'uso prolungato.

CONSERVARE QUESTE ISTRUZIONI

Caricabatterie

I caricabatteria DEWALT non richiedono alcuna regolazione e sono progettati per funzionare nel modo più semplice possibile.

Sicurezza elettrica

Il motore elettrico è stato progettato per essere alimentato con un solo livello di tensione. Verificare sempre che la tensione del pacco batteria corrisponda alla tensione della targhetta. Assicurarsi anche che la tensione del caricabatterie corrisponda a quella di rete.

L'apparato DEWALT possiede doppio isolamento secondo la normativa EN60335, perciò non è necessario il collegamento a terra.

Se il cavo di alimentazione è danneggiato, deve essere riparato esclusivamente da o da un centro di assistenza autorizzato.

Per la sostituzione del cavo di alimentazione, utilizzare sempre la spina di tipo prescritto.

Tipo 11 per la classe II (doppio isolamento) – utensili elettrici

Tipo 12 per la classe I (messa a terra) – utensili elettrici

Gli apparecchi portatili, utilizzati in ambiente esterno, devono essere collegati ad un interruttore differenziale.

Utilizzo di un cavo di prolunga

Non si dovrebbe mai utilizzare un cavo di prolunga se non assolutamente necessario. Utilizzare un cavo di prolunga omologato, adatto alla presa di ingresso del caricabatterie (vedere i Dati Tecnici). La sezione minima del conduttore è 1 mm ^2 e la lunghezza massima è 30 m.

Se si utilizza un cavo in bobina, srotolarlo completamente.

Istruzioni di sicurezza importanti per tutti i caricabatteria

CONSERVARE LE PRESENTI ISTRUZIONI: il presente manuale contiene importanti istruzioni di sicurezza e di funzionamento per caricabatterie compatibili (vedere Dati Tecnici). Prima di utilizzare il caricatore, leggere tutte le istruzioni e gli avvertimenti contrassegnati sul caricatore, la batteria e il prodotto che funziona con la batteria.

AVERTENZA: rischio di scossa elettrica. Non far penetrare alcun liquido dentro al caricabatterie. Pericolo di scossa elettrica.

AVERTENZA: consigliamo l'utilizzo di un dispositivo di corrente residua con una corrente nominale residua di 30mA o inferiore.

ATTENZIONE: rischio di incendio. Per ridurre il rischio di lesioni, caricare solamente batterie ricaricabili DEWALT. Tipi diversi di batterie potrebbero scoppiare provocando lesioni personali e danni.

ATTENZIONE: i bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.

AVVISO: in determinate condizioni, con il caricatore inserito nella presa di corrente, i contatti di carica esposti all'interno del caricabatterie possono essere circuitati da materiale estraneo. Materiali estranei di natura conduttiva quali, a titolo esemplificativo, ma non esaustivo, lana d'acciaio, fogli di alluminio o qualsiasi accumulo di particelle metalliche devono essere tenuti lontano dalle cavità del caricabatterie. Staccare sempre il caricabatterie dalla presa quando il pacco batteria non è in sede. Staccare il caricabatterie dalla presa prima di cominciare a pulirlo.

- NON provare a caricare il pacco batterie con qualsiasi altro caricabatteria diverso da quelli di questo manuale. Il caricabatterie e il pacco batteria sono progettati specificatamente per lavorare insieme.

- Questi caricabatteria non sono previsti per alcun altro utilizzo diverso dal caricare le batterie ricaricabili DEWALT. Ogni utilizzo diverso comporta rischio di incendio, scossa elettrica o folgorazione.

• Non esporre il caricabatteria a pioggia o neve.
- Per staccare dalla presa il caricabatterie, tirare la spina e non il cavo. Ciò riduce il rischio che si danneggino entrambi.
- Assicurarsi che il cavo sia posto in modo da non essere calpestato, non faccia inciampare o altro che lo possa danneggiare o sollecitare.
- Non utilizzare un cavo di prolunga se non è strettamente necessario. L'utilizzo di cavi di prolunga non idonei può dar luogo a rischio di incendio, scossa elettrica o folgorazione.
- Non mettere alcun oggetto sopra il caricabatteria e non appoggiare il caricabatteria su superfici morbide che potrebbero bloccare le fessure di ventilazione e causare calore interno eccessivo. Tenere il caricabatteria lontano da qualsiasi fonte di calore. Il caricabatteria viene ventilato con le fessure sopra e sotto l'alloggiamento.
- Non lavorare con un caricabatteria che abbia il cavo o la spina danneggiati—farli sostituire immediatamente.
- Non azionare il caricabatteria se ha preso un forte colpo, è caduto o è stato danneggiato in qualche altro modo. Portarlo in un centro di assistenza autorizzato.
- Non smontare il caricabatteria; quando è necessaria assistenza o riparazione, portarlo in un centro di assistenza autorizzato. Un montaggio sbagliato comporta il rischio di scossa elettrica, folgorazione o incendio.
- Nel caso in cui il cavo di alimentazione fosse danneggiato, è necessario farlo sostituire immediatamente dal produttore, o dal suo agente o da persone qualificate per evitare pericoli.
- Staccare il caricabatterie dalla presa prima di qualsiasi tipo di pulizia. Ciò riduce il rischio di scossa elettrica. La rimozione del pacco batteria non riduce tale rischio.
• Non tentare MAI di collegare fra loro 2 caricabatteria.
- Il caricabatteria è progettato per funzionare con la corrente elettrica da 230V standard di rete. Non tentare di utilizzarlo con una tensione diversa. Ciò non vale per i caricabatterie da veicolo.

Caricamento di una batteria (Fig. A, F)

1. Collegare il caricatore ad una presa adatta prima di inserire il gruppo batterie.
2. Inserire il pacco batteria 15 nel caricabatteria, assicurandosi che sia completamente posizionato nel caricabatteria. La luce rossa (in carica) lampeggia ripetutamente, indicando che è iniziato il processo di carica.
3. Il completamento della carica sarà indicato dalla luce rossa che rimane continuamente accesa. Il pacco batteria è completamente carico e può essere utilizzato in questo momento o lasciato nel caricabatterie. Per rimuovere il pacco batteria dal caricabatterie, premere e tenere premuto il pulsante di sblocco della batteria 16 sul pacco batteria.

NOTA: per garantire la massima prestazione e durata delle batterie Li-lon, caricare completamente il pacco batteria prima di utilizzarlo per la prima volta.

Funzionamento del caricabatterie

Consultare gli indicatori sottostanti per lo stato di carica del pacco batteria.

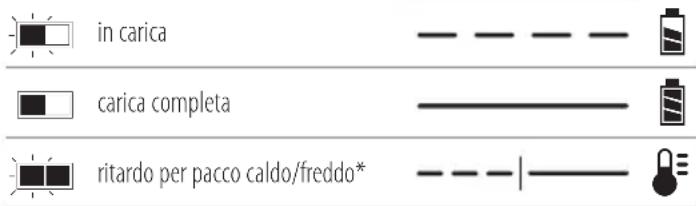

Indicatori di carica

in carica carica completa ritardo per pacco caldo/freddo*

* La spia rossa continuerà a lampeggiare, ma una spia dell'indicatore gialla sarà illuminata durante questa operazione. Una volta che la batteria avrà raggiunto una temperatura adeguata, la spia gialla si spegnerà e il caricabatteria riprenderà la procedura di caricamento.

I caricabatteria compatibili non caricheranno un pacco batteria difettoso. Il caricabatteria indicherà una batteria difettosa e non si illuminerà.

NOTA: questo potrebbe anche indicare un problema del caricabatteria.

Se il caricabatteria indica un problema, portare il caricatore e il pacco batteria presso un centro di assistenza autorizzato per essere testati.

Ritardo pacco caldo/freddo

Quando il caricabatteria rileva una batteria troppo calda o troppo fredda avvia automaticamente un ritardo pacco caldo/freddo, sospendendo il caricamento finché la batteria non ha raggiunto la temperatura appropriata. Il caricabatteria quindi passa automaticamente alla modalità di caricamento del pacco. Questa funzione garantisce la massima durata della batteria. Un pacco batteria freddo si caricherà a una velocità più lenta rispetto a un pacco batteria caldo. Il pacco batteria si caricherà a una velocità rallentata per tutto il ciclo di caricamento e non tornerà alla velocità di caricamento massima anche se la batteria si scalda.

Il caricabatterie DCB118 è dotato di una ventola interna progettata per raffreddare il pacco batterie. La ventola si accende automaticamente quando il pacco batteria necessita di essere raffreddato. Non utilizzare mai il caricabatterie se la ventola non funziona correttamente o se le aperture di ventilazione sono bloccate. Non permettere a corpi estranei di entrare all'interno del caricabatterie.

Sistema di protezione elettronico

Gli apparati XR Li-lon (agli ioni di litio) sono progettati con un sistema di protezione elettronico che salvaguarda la batteria da sovraccarico, surriscaldamento o scaricamento completo.

L'apparato si spegnerà automaticamente se dovesse scattare il Sistema di Protezione Elettronico. In tal caso, riporre la batteria agli ioni di litio sul caricatore finché non è completamente carica.

Montaggio a parete

Questi caricabatterie sono progettati per essere montabili a parete o per sedersi in posizione verticale su un piano o una superficie di lavoro. Durante il montaggio a parete, individuare il caricabatterie a portata di una presa elettrica, e lontano da un angolo o altri ostacoli che possano impedire il flusso d'aria. Utilizzare il retro del caricabatterie come modello per

la posizione delle viti di montaggio sulla parete. Montare il caricabatterie in modo sicuro utilizzando viti per cartongesso (acquistate separatamente) di almeno 25,4 mm di lunghezza con un diametro della testa della vite di 7–9 mm, fissata nel legno a una profondità ottimale lasciando circa 5,5 mm della vite esposti. Allineare le fessure sul retro del caricatore con le viti a vista e inserirle fino in fondo nelle fessure.

Istruzioni di pulizia per il caricabatteria

AVERTENZA: rischio di scossa

elettrica. Scollegare il caricabatteria dalla presa di alimentazione CA prima della pulizia. È possibile rimuovere lo sporco e il grasso dall'esterno del caricabatteria utilizzando un panno o una spazzola morbida non metallica. Non utilizzare acqua o soluzioni detergenti. Non far penetrare del liquido all'interno dell'apparato, e non immergere alcuno dei suoi componenti direttamente in un liquido.

Pacco batteria

Istruzioni di sicurezza importanti per tutti i pacchi batteria

Con l'ordine dei pacchi batteria di ricambio, assicurarsi di includere il loro numero di catalogo e la tensione.

Quando si apre la scatola, il pacco batteria non è carico completamente. Prima di utilizzare il pacco batteria e il caricabatterie, leggere le istruzioni di sicurezza seguenti. Seguire poi le procedure di carica descritte.

LEGGERE TUTTE LE ISTRUZIONI

• Non caricare o utilizzare la batteria in ambienti con atmosfera esplosiva, come quelli in presenza di liquidi, gas o polveri infiammabili. L'inserimento o la rimozione della batteria dal caricabatterie può incendiare le polveri o i fumi.
• Non forzare il pacco batteria nel caricabatteria. Non modificare il pacco batteria in modo da farlo entrare in un caricabatteria non compatibile siccome il pacco batteria potrebbe rompersi e provocare gravi lesioni personali.
  • Caricare i pacchi batteria solo nei caricabatteria DEWALT.
  • NON spruzzare o immergere in acqua o in altri liquidi.
• Non conservare o utilizzare l'apparecchio e il pacco batteria in luoghi in cui la temperatura potrebbe scendere al di sotto di 4 °C (39,2 °F) (come capannoni esterni o edifici metallici in inverno) o raggiungere o superare i 40 °C (104 °F) (come capannoni esterni o edifici metallici in estate).
• Non bruciare il pacco batteria anche se è seriamente danneggiato o è completamente esausto. Il pacco batteria può esplodere se gettato nel fuoco. Se vengono bruciati dei pacchi batteria agli ioni di litio, si creano fumi e materiali tossici.
• Se il contenuto della batteria viene a contatto con la pelle, lavare immediatamente con sapone delicato

e acqua. Se il liquido della batteria raggiunge gli occhi, sciacquare con acqua gli occhi aperti per 15 minuti o fino a quando cessa l'irritazione. Se sono necessarie cure mediche, l'elettrolito della batteria è composto da una miscela di carbonati organici liquidi e di sali di litio.

- Il contenuto delle celle della batteria aperta può causare irritazione delle vie respiratorie. Far circolare aria fresca. Se il sintomo persiste, rivolgersi a cure mediche.

AVVERTENZA: rischio di incendio. Il liquido della batteria si può incendiare se esposto a scintilla o a fiamma.

AVERTENZA: non cercare mai di aprire il pacco batteria per alcun motivo. Se l'involucro del pacco batteria è lesionato o danneggiato, non inserirlo nel caricabatterie. Non schiacciare, far cadere o danneggiare il pacco batteria. Non utilizzare un pacco batteria o un caricabatterie che abbia subito un forte colpo, sia caduto, sia stato travolto o danneggiato in qualche modo (per esempio forato con un chiodo, battuto con un martello, calpestato). Pericolo di scossa elettrica o folgorazione. I pacchi batteria danneggiati dovrebbero essere inviati al centro assistenza per il riciclaggio.

AVERTENZA: pericolo d'incendio. Non conservare o trasportare il pacco batteria in modo tale che degli oggetti metallici possano entrare a contatto con i terminali esposti della batteria. Per esempio, non riporre il pacco batteria in grembiuli, tasche, cassette degli attrezzi, scatole kit prodotto, cassetti, ecc, con chiodi, viti, chiavi, etc.

ATTENZIONE: quando non viene usato, appoggiare l'apparato di fianco su una superficie stabile, dove non ci sia rischio di inciampare o di cadere. Alcuni apparati con pacchi batterie grandi possono rimanere in piedi poggiando sul pacco batteria ma potrebbero cadere facilmente.

Trasporto

AVVERTENZA: pericolo d'incendio. Il trasporto delle batterie può causare incendi se i terminali della batteria entrano inavvertitamente a contatto con materiali conduttivi. Durante il trasporto delle batterie, assicurarsi che i terminali della batteria siano protetti e ben isolati da materiali che potrebbero entrare in contatto con essi e causare un corto circuito.

NOTA: queste luci sono intese per l'illuminazione della superficie di lavoro immediata e non devono essere usate come torcia.

Le batterie DEWALT sono conformi a tutte le norme di trasporto in vigore come prescritte dalle normative del settore e legali

che includono la Raccomandazione NU sul trasporto di merci pericolose; le normative sulle merci pericolose dell'Associazione di trasporto aereo internazionale (IATA), le normative internazionali marittime sulle merci (IMDG) e l'Accordo europeo concernente il trasporto stradale internazionale di merci pericolose (ADR). Le celle e le batterie agli ioni di litio sono state testate conformemente alla sezione 38,3 delle Raccomandazioni NU sul Manuale di Test e Criteri per il Trasporto di merci pericolose.

Nella maggior parte dei casi, la spedizione di un pacco batteria DEWALT sarà esentata dalla classificazione di Materiale pericoloso Classe 9 pienamente regolamentato. In generale, solo le spedizioni contenenti una batteria agli ioni di litio con una classe superiore a 100 wattore (Wh) richiederà una spedizione Classe 9 pienamente regolamentata. Tutte le batterie agli ioni di litio hanno la potenza in wattora indicata sulla confezione. Inoltre, a causa della complessità della regolamentazione, DEWALT sconsiglia la spedizione aerea delle sole batterie agli ioni di litio a prescindere dalla classificazione in wattora. Le spedizioni di utensili con batterie (kit combo) possono essere effettuate per via aerea eccetto salvo che la classificazione in wattore della batteria non sia superiore a 100 Wh.

A prescindere che una spedizione sia considerata esente o pienamente regolata, è di responsabilità dei trasportatori consultare le ultime normative concernenti i requisiti di imballaggio/etichettatura/contrassegno e documentazione. Le informazioni contenute nella presente sezione sono fornite in buona fede e si ritengono accurate al momento della creazione del documento. Tuttavia, non viene fornita alcuna garanzia implicita o esplicita. È di responsabilità dell'acquirente assicurarsi che le proprie attività sia conformi alle normative in vigore.

Trasporto della batteria FLEXVOLT™

La batteria DEWALT FLEXVOLT® ha due modalità: Uso e Trasporto.

Modalità Uso: quando la batteria FLEXVOLT™ è utilizzata autonomamente o si trova in un prodotto DEWALT 18V, funzionerà come batteria da 18V. Quando la batteria FLEXVOLT™ si trova in un prodotto da 54V o 108V (due batterie da 54V), funzionerà come batteria da 54V.

Modalità Trasporto: quando viene inserito il coperchio sulla batteria FLEXVOLT™, la batteria è in modalità trasporto. Conservare il coperchio per la spedizione.

In modalità Trasporto, le celle sono elettricamente scollegate all'interno del pacco risultando in 3 batterie con un wattora più basso (Wh) rispetto a 1 batteria con un wattora superiore. La quantità superiore di 3 batterie con un wattora inferiore può esentare il pacco da determinate norme di spedizione imposte

sulle batterie con wattora superiore.

Per esempio, la classificazione di Trasporto Wh potrebbe indicare

Esempio di marcatura sull'etichetta d'uso e trasporto

Use: 108 Wh

Transport: 3x36 Wh

3 x 36 Wh, ovvero 3 batterie di 36 Wh ciascuna. La classificazione di Utilizzo Wh potrebbe indicare 108 Wh (1 batteria implicita).

Istruzioni per la conservazione

1. Il posto migliore per la conservazione è un luogo fresco e asciutto, non illuminato direttamente dal sole e protetto da eccessive temperature calde o fredde. Per ottenere il massimo di prestazioni e di durata dalla batteria, conservare i pacchi batteria a temperatura ambiente quando non utilizzati.
2. Per la conservazione nel lungo periodo, si raccomanda di ritirare un pacco batteria completamente carico in un luogo fresco e asciutto fuori dal caricabatteria per risultati ottimali.

NOTA: i pacchi batteria non devono essere conservati completamente privi di carica. Il pacco batteria dovrà essere ricaricato prima dell'uso.

Targhette sul caricabatterie e sul pacco batteria

Oltre ai simboli utilizzati nel presente manuale, le etichette sul caricabatteria e il pacco batteria riportano i seguenti simboli:

Leggere il manuale d'istruzioni prima dell'uso.

Vedere i Dati Tecnici per il tempo di ricarica.

Non toccare con oggetti conduttivi.

Non caricare pacchi batteria danneggiati.

Non esporre all'acqua.

Far sostituire immediatamente i cavi difettosi.

Caricare esclusivamente a temperature tra 4 °C e 40 °C.

Solo per uso interno.

Smaltire il pacco batteria con la dovuta attenzione per l'ambiente.

Caricare i pacchi batteria DEWALT esclusivamente con i caricabatteria designati da DEWALT. Il caricamento di pacchi batteria diversi da quelli designati da DEWALT con un caricabatteria DEWALT potrebbero causare un'esplosione o comportare altre situazioni di pericolo.

Non bruciare il pacco batteria.

UTILIZZO (senza il tappo di traposto). Esempio: la classificazione Wh indica 108 Wh (1 batteria con 108 Wh).

TRASPORTO (con tappo di trasporto incorporato). Esempio: la classificazione Wh indica 3 x 36 Wh (3 batterie di 36 Wh).

Tipo di batteria

È possibile utilizzare i seguenti modelli di pacchi batteria: DCB546, DCB547, DCB547G, DCB548, DCB549. Per ulteriori informazioni consultare la sezione "Dati tecnici."

Contenuto della confezione

La confezione contiene:

1 Soffiatore

1 Tubo di soffiaggio

1 Ugello concentratore

1 Ugello diffusore

1 Pacco batteria Li-lon (modelli C1, D1, E1, G1, H1, L1, M1, P1, Q1, S1, T1, U1, X1, Y1, Z1)

2 Pacco batteria Li-Ion (modelli C2, D2, E2, G2, H2, L2, M2, P2, Q2, S2, T2, U2, X2, Y2, Z2)

3 Pacco batteria Li-Ion (modelli C3, D3, E3, G3, H3, L3, M3, P3, Q3, S3, T3, U3, X3, Y3, Z3)

1 Manuale di istruzioni

nOTa: i pacchi batteria, i caricabatterie e le cassette di trasporto non sono inclusi nei modelli N. I pacchi batteria e i caricabatterie non sono inclusi nei modelli NT. I modelli B includono pacchi batteria Bluetooth®.

nOTa: il marchio e i loghi Bluetooth® sono marchi registrati di proprietà di Bluetooth®, SIG, Inc., e qualsiasi utilizzo di tali marchi da parte di DEWALT è concesso in licenza. Altri marchi e nomi commerciali sono di proprietà dei rispettivi titolari.

- Controllare se l'elettroutensile, i componenti o gli accessori presentino danni eventualmente verificatisi durante il trasporto.

- Prima di utilizzare il prodotto prendersi il tempo per leggere e comprendere a fondo questo manuale.

Riferimenti sull'elettroutensile

Sull'elettroutensile sono riportati i seguenti pittogrammi:

Leggere il manuale di istruzioni prima dell'uso.

Indossare occhiali di sicurezza.

Utilizzare dispositivi di protezione per l'udito.

Non esporre l'elettroutensile alla pioggia o a un'umidità intensa e non lasciarlo all'aperto quando piove.

Spegnere l'elettroutensile. Prima di eseguire interventi di manutenzione sull'elettroutensile, estrarre la batteria.

Tenere le persone eventualmente presenti a debita distanza.

Potenza sonora garantita ai sensi della Direttiva 2000/14/CE.

Posizione del codice data (Fig. F)

Il codice data di produzione 23 consiste in un anno a 4 cifre seguito da una settimana a 2 cifre ed è esteso da un codice di fabbrica a 2 cifre.

Descrizione (Fig. A)

AVVERTENZA: non modificare mai l'elettroutensile né alcuna sua parte. Ne potrebbero derivare danni materiali o lesioni alle persone.

1 Grilletto di azionamento
2 Impugnatura
3 Pulsante di blocco grilletto per funzionamento continuo
4 Corpo motore
5 Tubo di soffiaggio
6 Indicatore dello stato di carica
7 Indicatore di velocità
8 Pulsante di impostazione velocità
9 Fermo dell'ugello
10 Ugello diffusore
11 Ugello concentratore
12 Linguetta di bloccaggio
13 Attacco tracolla
14 Tracolla
15 Pacco batteria
16 Pulsante di rilascio pacco batteria

Uso previsto

Questo elettroutensile è stato progettato per applicazioni di soffiaggio all'aperto a livello professionale.

nOn utilizzare questo elettroutensile in ambienti umidi o in presenza di liquidi o gas infiammabili.

Questi soffiatori sono elettroutensili professionali.

nOn consentire ai bambini di venire a contatto con l'elettroutensile. L'impiego di questo elettroutensile da parte di operatori inesperti deve avvenire sotto sorveglianza.

- Questo prodotto non è destinato all'uso da parte di persone di qualsiasi età con capacità fisiche, sensoriali o mentali ridotte, o prive di esperienza e conoscenza o abilità, a meno che siano sorvegliate da una persona responsabile della loro sicurezza. I bambini non devono mai essere lasciati da soli con questo prodotto.

ASSEMBLAGGIO E REGOLAZIONI

AVVERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l'elettroutensile e scollegarlo alimentazione prima di eseguire qualsiasi regolazione o rimuovere/installare dotazioni o accessori. Un avvio accidentale può provocare lesioni alle persone.

AVERTENZA: utilizzare esclusivamente pacchi batteria e caricabatterie DEWALT.

Montaggio del tubo di soffiaggio (Fig. C)

AVERTENZA: non avviare il soffiatore se il tubo di soffiaggio non è saldamente fissato in sede. Non accedere all'interno del corpo macchina attraverso il foro del tubo.

AVERTENZA: rimuovere la batteria quando si lascia il soffiatore incustodito o lo si ripone e quando si eseguono controlli, regolazioni, interventi di pulizia o lavori su di esso.

1. Per fissare il tubo di soffiaggio 5 al corpo motore 4, allineare il piolo 27 presente sul corpo motore 4 con la tacca 28 nella parte inferiore dell'apertura del tubo di soffiaggio, come illustrato nella Fig. C.
2. Inserire il tubo di soffiaggio 5 sul corpo motore 4 fino a quando i due fermi del tubo di soffiaggio 17 agganciano il tubo 5 e si avverte uno scatto.
3. Tirare il tubo di soffiaggio 5 per assicurarsi che sia saldamente bloccato in posizione.

Fissaggio e regolazione della tracolla (Fig. E)

AVVERTENZA: la tracolla deve essere indossata solo poggiandola su una spalla e non in diagonale sul corpo.

Fissare la tracolla 14 all'elettroutensile come illustrato nella Fig. E e regolarla in modo da ottenere l'equilibrio e il sostegno adeguati.

1. Far scattare il fermo della tracolla 18 sull'attacco della tracolla 13 posto sul corpo motore 4, come illustrato nella Fig. E.
2. Regolare latracolla 14 in modo che aderisca alla spalla e fornisca l'equilibrio e il sostegno adeguati.
3. Per rimuover la tracolla 14 premere il rispettivo fermo 18 ed estrarlo dall'attacco della tracolla 13.

Montaggio dell'ugello concentratore e dell'ugello diffusore (Fig. D)

AVERTENZA: rimuovere sempre il pacco batteria prima di lasciare il soffiatore incustodito o quando lo si ripone, lo si controlla, lo si regola, lo si pulisce, si rimuovono/installano gli accessori o si lavora su di esso.

• Usare l'ugello concentratore 11 per dirigere il getto dell'aria in un'area più ristretta.

• Utilizzare l'ugello diffusore 10 per dirigere il getto dell'aria in un'area più ampia.

• Allineare l'ugello concentratore 11 o l'ugello diffusore 10 al tubo di soffiaggio 5, come illustrato nella Fig. D.

• Infilare l'ugello concentratore 11 sul tubo di soffiaggio 5.

• Fare scorrere la linguetta di bloccaggio 12 su e giù fino a quando il fermo dell'ugello 9 sul tubo di soffiaggio 5 si incastrerà sulla linguetta di bloccaggio 12 nella parte

inferiore dell'ugello concentratore 11 o dell'ugello diffusore 10.

1. Tirare l'ugello concentratore 11 o l'ugello diffusore 10 per assicurarsi che sia saldamente bloccato in sede.
2. Per rimuovere l'ugello concentratore 11 o l'ugello diffusore 10 sollevare la linguetta di bloccaggio 12 dal fermo dell'ugello 9 ed estrarre l'ugello concentratore 11 o l'ugello diffusore 10 dal tubo di soffiaggio 5.

Installazione e rimozione del pacco batteria dall'elettroutensile (Fig. A, F)

AVERTENZA: prima di rimuovere o installare il pacco batteria, accertarsi che il pulsante di blocco grilletto per funzionamento continuo 3 sia nella posizione di disattivazione per evitare l'azionamento dell'interruttore.

nOTa: assicurarsi che il pacco batteria 15 sia completamente carico.

Inserimento del pacco batteria nell'impugnatura dell'elettroutensile

1. Allineare il pacco batteria 15 alle guide all'interno dell'impugnatura dell'elettroutensile (Fig. A, F).
2. Far scorrere il pacco batteria nell'impugnatura finché non sarà saldamente alloggiato nell'elettroutensile e assicurarsi di avvertire lo scatto dell'aggancio in sede.

Rimozione del pacco batteria dall'elettroutensile

1. Premere il pulsante di rilascio 16 ed estrarre con decisione il pacco batteria dall'impugnatura dell'elettroutensile.
2. Inserire il pacco batteria nel caricabatterie come descritto nella sezione relativa al caricabatterie di questo manuale.

Pacchi batteria con indicatore del livello di carica (Fig. A, F)

Alcuni pacchi batteria DEWALT includono un indicatore del livello di carica, costituito da tre spie a LED verdi che si illuminano mostrando il livello di carica residua del pacco batteria.

Per azionare l'indicatore di carica mantenere premuto il rispettivo pulsante 19. Una combinazione di tre spie a LED verdi si illumina per mostrare il livello di carica residua. Se il livello di carica del pacco batteria scende al di sotto del limite utilizzabile, le spie dell'indicatore non si illuminano e sarà necessario ricaricare il pacco batteria.

nOTa: l'indicatore di carica mostra solamente il livello di carica residua del pacco batteria. Esso non indica la funzionalità dell'elettroutensile ed è soggetto a variazioni in base ai componenti del prodotto, alla temperatura e all'applicazione da parte dell'utilizzatore finale.

UTILIZZO

Istruzioni per l'uso

AVVERTENZA: attenersi sempre alle istruzioni di sicurezza e alle normative in vigore.

AVERTENZA: per ridurre il rischio di lesioni gravi alle persone, spegnere la macchina e disconnettere i pacchi batteria prima di effettuare qualsiasi regolazione o rimozione/installazione di dotazioni o accessori. Un avvio accidentale può provocare lesioni alle persone.

AVERTENZA: non avviare il soffiatore se il tubo non è saldamente fissato in sede. Non accedere all'interno dell'alloggiamento attraverso il foro del tubo.

AVERTENZA: fare sempre scorrere il pulsante di blocco grilletto in posizione di accensione per funzionamento continuo nella posizione sbloccata e rimuovere il pacco batteria quando:

- si lascia il soffiatoreincustodito; - si eseguono controlli, regolazioni, interventi di pulitura o manutenzione sul soffiatore.

Indicatore dello stato di carica (Fig. A, I)

Il Soffiatore assiale DCMBL777 è provvisto di un indicatore dello stato di carica 6. Esso mostra il livello di carica corrente della batteria durante l'uso del soffiatore, ma non indica la funzionalità della macchina ed è soggetto a variazioni in base ai componenti del prodotto, alla temperatura e all'applicazione da parte dell'operatore finale.

• I LED dell'indicatore dello stato di carica 6 si illuminano mostrando la percentuale di carica della batteria.
- Quando tutti e quattro i LED dell'indicatore dello stato di carica 6 si illuminano la batteria è completamente carica.
- Quando un solo LED dell'indicatore dello stato di carica 6 si illumina, il livello di carica della batteria è basso, dopodiché esso inizia a lampeggiare per indicare che la carica della batteria si sta esaurendo. Rimuovere la batteria e ricaricarla.

Stato dei LED dell'indicatore dello stato di carica

LIVELLO DI CARICA COLORE DEL LED
	100% - 75% Bianco
	50% - 75% Bianco
	20% - 50% Bianco
	≤20% Bianco
	Spegnimento per batteria scarica Bianco e lampeggiante.

LIVELLO DI CARICA COLORE DEL LED

Batteria troppo calda

Tutti e quattro i LED rossi e lampeggianti

Posizionamento corretto delle mani (Fig. G)

AVERTENZA: per ridurre il rischio di gravi lesioni alle persone, tenere SEMPRE le mani nella posizione corretta, come illustrato in figura.

AVVERTENZA: per ridurre il rischio di gravi lesioni alle persone, mantenere SEMPRE una presa sicura allo scopo di prevenire reazioni improvvisie dell'elettroutensile.

La posizione corretta delle mani richiede una mano e l'altra mano sulla leva ausiliaria 2.

Accensione (Fig. A, H, I)

AVVERTENZA: afferrare saldamente l'elettroutensile quando lo si accende.

ATTENZIONE: non dirigere lo scarico dell'elettroutensile verso se stessi o verso altre persone presenti.

ATTENZIONE: indossare sempre occhiali di sicurezza e dispositivi di protezione per l'udito. Indossare una mascherina di protezione dotata di filtro se l'operazione genera polvere. Si consiglia l'uso di guanti, pantaloni lunghi e calzature pesanti. Tenere capelli lunghi e indumenti non aderenti al corpo lontano dalle parti mobili.

1. Accendere il soffiatore premendo brevemente il grilletto di azionamento a velocità variabile 1. Se la levetta viene spostata ulteriormente il soffiatore funziona a una velocità maggiore.
2. Rilasciare il grilletto di azionamento a velocità variabile 1 per arrestare il soffiatore.
3. Per mantenere in funzione il soffiatore bloccandone lo spegnimento premere fino in fondo il grilletto di azionamento a velocità variabile 1 e successivamente premere il pulsante di blocco grilletto per funzionamento continuo 3, come illustrato nella Fig. H. nOTa: il pulsante di blocco grilletto per funzionamento continuo 3 non è destinato ad essere utilizzato come pulsante di blocco di sicurezza del grilletto di azionamento a velocità variabile 1.
4. Per sbloccare e arrestare il soffiatore, premere e rilasciare il grilletto di azionamento 1 oppure premere il pulsante di blocco grilletto per funzionamento continuo 3.
5. Per spegnere il soffiatore, tenere premuto il pulsante di impostazione velocità 8, come illustrato nella Fig. I,

altrimenti, dopo 20 secondi di inattività, il soffiatore si spegnerà automaticamente.

Regolazione della velocità di soffiaggio (Fig. I)

Il Soffiatore assiale DCMBL777 è provvisto di un indicatore di velocità 7. L'indicatore di velocità 7 visualizza l'impostazione della velocità di soffiaggio selezionata. Sono presenti tre LED corrispondenti alla velocità di soffiaggio impostata: modalità ECO 20 (LED bianco), modalità standard 21 (LED arancione) e modalità turbo 22 (LED rosso). L'indicatore di velocità 7 aiuta a ottimizzare le prestazioni del soffiatore e il tempo di funzionamento necessario per ogni lavoro.

1. Per impostare la velocità di soffiaggio accendere il soffiatore premendo brevemente il grilletto di azionamento a velocità variabile 1.
2. Premere il pulsante di impostazione velocità 8 posto sull'impugnatura dell'elettroutensile fino a quando si illuminerà il LED corrispondente alla velocità di soffiaggio desiderata.

nOTa: modalità ECO 20 (LED bianco), modalità standard 21 (LED arancione) o modalità turbo 22 (LED rosso).

nOTa: per impostazione predefinita il soffiatore funziona in modalità ECO 20 (LED bianco).

1. Per la maggior parte delle esigenze di soffiaggio, è possibile lavorare in modalità ECO 20 (LED bianco) o in modalità standard 21 (LED arancione).

nOTa: in questo modo si avrà una maggiore autonomia di funzionamento della batteria.

1. Scegliere la modalità turbo 22 (LED rosso) se necessario per rimuovere detriti pesanti.

nOTa: autonomia di funzionamento della batteria si ridurrà.

Colori dei LED in base alla velocità impostata

	VELOCITÀ	COLORE DEL LED IN BASEALLA VELOCITÀ IMPOSTATA
	Modalità ECO Bianco
	— 20
	Modalità standard	Arancione
—	— 21
	Modalità turbo Rosso

Uso (Fig. A, G, H)

ATTENZIONE: non dirigere lo scarico dell'elettroutensile verso se stessi o verso altre persone presenti.

• Installare il pacco batteria 15 nell'impugnatura dell'elettroutensile.
- Tenere il soffiatore con una mano come illustrato nella Fig. G.
- Accendere il soffiatore.
- Mantenere il tubo di soffiaggio 5 a qualche centimetro da terra e compiere un movimento ampio da un lato all'altro, procedendo lentamente e tenendo davanti a sé i detriti/le foglie accumulati, come mostrato nella Fig. G.

MANUTENZIONE

Questo apparato è stato progettato per funzionare a lungo con una manutenzione minima. Per avere prestazioni sempre soddisfacenti occorre avere cura dell'apparato e sottoporlo a pulizia periodica.

AVVERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l'apparato e staccare il pacco batteria prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni o accessori. Un avvio accidentale può causare lesioni.

Il caricabatteria e il pacco batteria non sono parti riparabili.

Lubrificazione

L'apparato non richiede alcuna ulteriore lubrificazione.

Pulizia

AVERTENZA: pericolo di scosse elettriche e rischio meccanico. Scollegare l'apparecchio dalla sorgente di alimentazione elettrica prima di procedere alla pulizia.

AVERTENZA: per garantire un funzionamento sicuro ed efficiente, mantenere sempre puliti l'apparecchio e le feritoie di ventilazione.

AVERTENZA: non utilizzare mai solventi o altri prodotti chimici aggressivi per pulire le parti non metalliche dell'utensile. Queste sostanze chimiche rischiano di indebolire i materiali di cui sono fatte tali parti; usare un panno inumidito solo con acqua e detergente neutro. Non lasciare che penetri del liquido all'interno dell'utensile e non immergere alcuno dei suoi componenti direttamente in un liquido.

Le feritoie di ventilazione possono essere pulite con uno spazzolino asciutto e morbido di materiale non metallico e/o con un aspirapolvere adatto. Non utilizzare acqua o soluzioni

detergenti. Indossare occhiali di protezione e una mascherina antipolvere omologati.

Trasporto

ATTENZIONE: al fine di prevenire l'avvio accidentale dell'elettroutensile, rimuovere sempre le batterie prima di trasportarlo!

Conservazione

ATTENZIONE: pulire e manutenere sempre l'elettroutensile prima di riporlo.

ATTENZIONE: rimuovere sempre le batterie dall'elettroutensile prima di riporlo! Conservare l'elettroutensile e le batterie in un luogo fresco e asciutto.

Tutela dell'ambiente

Raccolta differenziata. I prodotti e le batterie contrassegnati con questo simbolo non devono essere smaltiti insieme ai normali rifiuti domestici.

I prodotti e le batterie contengono materiali che essere recuperati e riciclati, riducendo la domanda e prime. Riciclare i prodotti elettrici e le batterie così alle disposizioni locali vigenti. Ulteriori informazioni nonibili online all'indirizzo www.2helpU.com.

Pacco batteria ricaricabile

Questo pacco batteria a lunga durata deve essere ricaricato quando non fornisce più energia sufficiente per eseguire compiti che prima erano eseguiti agevolmente. Al termine della sua vita operativa, il pacco batteria deve essere smaltito con la dovuta attenzione per l'ambiente:

• Lasciare scaricare completamente il pacco batteria, quindi rimuoverlo dallo strumento.
• Le batterie agli ioni di litio sono riciclabili. Consegnarle al proprio rivenditore o presso un centro di riciclo di zona. Le batterie raccolte saranno riciclate o smaltite in modo corretto.

AXIALE BLADBLAZER

DCMBL777
