KÄYTTÖOHJE DCMBL777 DEWALT

Suomi (käännetty alkuperäisestä käyttöohjeesta) 122

Olet valinnut DEWALT-työkalun. Monien vuosien kokemus, huolellinen tuotekehitys ja innovaatiot tekevät DEWALT työkaluista luotettavia kumppaneita ammattilaisille.

Tekniset tiedoissa

		DCMBL777
Jännite V	DC	54
Tyyppi 1
Akkutyyppi Litiumioni
Ilmannopeus km/h 257.5
Ilmavirtaus CFM 760
Äänitehotaso LwAm 94 dB
K (määritetyn äänitason epävarmuus) KwA 1,7 dB
Äänenpainetaso LpA 84 dB
K (määritetyn äänitason epävarmuus) KpA	3,0 dB
Taattu äänitehotaso	LwA	96 dB
Paino (ilman akkua)	kg	3,2 kg

Ääni- ja/tai tärinäarvot (triaksiaalinen vektorisumma) standardin 2000/14/EY ja EN 62841-1/A11:2022 mukaisesti:

Tärinäpäästöarvo a_h =	m/s^2	< 2,5
Epävarmuus K =	m/s^2	1,5

Tässä käyttöohjeessa ilmoitetut tärinä- ja/tai äänitasot on mitattu standardin EN62841 testiolosuhteiden mukaisesti. Niitä voidaan käyttää verrattaessa työkaluja keskenään. Sitä voidaan käyttää arvioitaessa altistumista.

MROITUS:

Ilmoitetut tärinä- ja/tai

äänitasot esiintyvät käytettäessä laitetta sen varsinaiseen käyttötarkoitukseen. Tärinä- ja/tai äänitasot voivat vaihdella, jos laitetta käytetään johonkin muuhun tarkoitukseen, siihen on kiinnitetty muita lisävarusteita tai sitä on hoidettu huonosti. Tämä voi vaikuttaa merkittävästi altistumiseen imuria käytettäessä.

Tärinälle ja/tai äänelle altistumisen tason arvioinnissa tulee myös ottaa huomioon ne ajat, jolloin laitteesta katkaistaan virta tai se toimii tyhjäkäynnillä. Tämä voi vähentää merkittävästi altistumistasoa laitetta käytettäessä.

Laitteen käyttäjän altistumista tärinälle ja/tai äanelle voidaan vähentää merkittävästi pitämällä laite ja sen varusteet kunnossa, pitämällä kädet lämpiminä (tärinää varten), ja kiinnittämällä huomiota työn jaksottamiseen.

EY-vaatimustenmukaisuusvakuutus Konedirektiivi

Aksiaalinen puhallin DCMBL777

DEWALT ilmoittaa, että tuotteet, jotka on kuvattu kohdassa Tekniset tiedot, täyttävät seuraavien direktiivien vaatimukset: 2006/42/EY, EN 62841-1:2015+A11:2022, EN ISO 12100:2010, 2000/14/EY, Puhallin (luokka Liite I, kohde 34), Liite V L WA (mitattu äänitehotaso) 94 dB(A) L WA (taattu äänenpaine) 96 dB(A) Nämä tuotteet täyttävät myös direktiivien 2014/30/EU ja 2011/65/EU vaatimukset. Pyydä tarvittaessa lisätietoa ottamalla yhteyttä DEWALT-yhtiöön ottamalla yhteyttä seuraavaan osoitteeseen tai katso ohjekirjan takaosa.

M. Georg Modern Research

Markus Rompel

Teknisen osaston varatoimitusjohtaja, PTE-Europa DEWALT, Richard-Klinger-Straße 11, 65510, Idstein, Saksa 10.10.2023

VAROITUS: Loukkaantumisriskin vähentämiseksi lue tämä käyttöohje.

Määritelmät: Turvallisuusohjeet

Alla näkyvät selitykset liittyvät turvallisuuteen. Lue käyttöohje ja kiinnitä huomiota näihin symboleihin.

WARA: Ilmaisee, että on olemassa hengen-tai vakavan henkilövahingon vaara.

MROITUS: Ilmoittaa, että on olemassa hengen- tai vakavan vaaran mahdollisuus.

HOMIO: Tarkoittaa mahdollista vaaratilannetta. Ellei tilannetta korjata, saattaa aiheutua lievä tai keskinkertainen loukkaantuminen.

HUOMAUTUS: Viittaa menettelyyn, joka ei välttämättä aiheuta henkilövahinkoa mutta voi aiheuttaa omaisuusvahingon.

Sjiskun vaara.

Talon vaara.

Akkua Laturit/Latausajat (minuutteina)**
Kat. # V	IX	Ah Paino (kg)		DCB104 DCB107		DCB112/DCB1102	DCB113	DCB115/DCB1104	DCB116 DCB117 DCB118 DCB132
DCB546	18/54	6,0/2,0	1,08	60	270	170	140	90	80	40	60	90
DCB547/G	18/54	9,0/3,0	1,46	75*	420	270	220	135*	110*	60	75*	135*
DCB548	18/54	12,0/4,0	1,46	120	540	350	300	180	150	80	120	180
DCB549	18/54	15,0/5,0	2,12	125	730	450	380	230	170	90	125	230

*Päivämääräkoodi 201811475B tai myöhempi
**Akkujen latausaikamatriisi on ainoastaan viitteellinen; latausajat vaihtelevat lämpötilan ja akkujen kunnon mukaan.

SÄHKÖTYÖKALUN YLEISET TURVALLISUUSVAROITUKSET

MROITUS:

Lue kaikki tämän

sähkötyökalun mukana toimitetut varoitukset, käyttöohjeet ja tekniset tiedot. Jos kaikkia ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara.

SÄILYTÄ KAIKKI VAROITUKSET JA OHJEET MYÖHEMPÄÄ KÄYTTÖÄ VARTEN

Näissä varoituksissa käytettävä sähkötyökalu-ilmaus viittaa verkkovirtaan yhdistettävään tai akkukäyttöiseen työkaluun.

1) Työskentelyalueen Turvallisuus

a) Pidä työskentelyalue siistinä ja kirkkaasti valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai huonosti valaistussa ympäristössä.
b) Älä käytä sähkötyökaluja, jos on olemassa räjähdysvaara esimerkiksi syttyvien nesteiden, kaasujen tai pölyn vuoksi. Sähkötyökalujen aiheuttamat kipinät voivat sytyttää pölyn tai kaasut.
c) Pidä lapset ja sivulliset kaukana käyttäessäsi sähkötyökalua. Keskittymiskyvyn herpaantuminen voi aiheuttaa hallinnan menettämisen.

2) Sähköturvallisuus

a) Pistokkeen ja pistorasian on vastattava toisiaan. Älä koskaan tee pistokkeeseen mitään muutoksia. Älä yhdistä maadoitettua sähkötyökalua jatkojohtoon. Sähköiskun vaara vähenee, jos pistokkeisiin ei tehdä muutoksia ja ne yhdistetään vain niille tarkoitettuihin pistorasioihin.

b) Älä kosketa maadoituksessa käytettäviin pintoihin, kuten putkiin, lämpöpattereihin ja jäähdytyslaitteisiin. Voit saada sähköiskun, jos kehosi on maadoitettu.

c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähkötyökaluun menevä vesi lisää sähköiskun vaaraa.

d) Älä vaurioita sähköjohtoa. Älä kanna työkaluja sähköjohdosta tai vedä pistoketta pistorasiasta sähköjohdon avulla. Pidä sähköjohto kaukana kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Vaurioituneet tai sotkeutuneet johdot lisäävät sähköiskun vaaraa.

e) Jos käytät sähkötyökalua ulkona, käytä vain ulkokäyttöön tarkoitettua jatkojohtoa. Ulkokäyttöön tarkoitetun sähköjohdon käyttäminen vähentää sähköiskun vaaraa.
f) Jos sähkötyökalua on käytettävä kosteassa paikassa, käytä vikavirtasuojaa. Tämä vähentää sähköiskun vaaraa.

3) Henkilösujoaus

a) Käyttäessäsi sähkötyökalua pysy valppaana, keskity työhön ja käytä tervettä järkeä. Älä käytä tätä työkalua ollessasi väsynyt tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena. Keskittymisen herpaantuminen hetkeksikin sähkötyökalua käytettäessä voi aiheuttaa vakavan henkilövahingon.
b) Käytä henkilösuojausvarusteita. Käytä aina suojalaseja. Hengityssuojaimen, liukumattomien turvajalkineiden, kypärän ja kuulosuojaimen käyttäminen vähentää henkilövahinkojen vaaraa.
c) Estä tahaton käynnistäminen. Varmista, että virtakytkin on OFF-asennossa, ennen kuin kytket sähkötyökalun pistorasiaan, yhdistät siihen akun, nostat työkalun käteesi tai kannat sitä. Sähkötyökalun kantaminen sormi virtakytkimellä lisää onnettomuusvaaraa.
d) Poista kaikki säätöavaimet tai vääntimet ennen sähkötyökalun käynnistämistä. Sähkötyökalun pyörivään osaan jäänyt säätöavain tai väännin voi aiheuttaa henkilövahingon.
e) Älä kurkottele. Seiso aina vakaasti tasapainossa. Näin voit hallita sähkötyökalua paremmin odottamattomissa tilanteissa.
f) Pukeudu oikein. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja kädet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.
g) Jos käytettävissä on laitteita pölyn ottamiseksi talteen, käytä niitä. Pölyn ottaminen talteen voi vähentää pölyn aiheuttamia vaaroja.
h) Vaikka käyttäisit usein erilaisia työkaluja, vältä liiallista itsevarmuutta ja huomioi aina työkalun turvallisuusohjeet. Epähuomiossa suoritetut toimenpiteet voivat johtaa vakaviin henkilövahinkoihin sekunnin murto-osassa.

4) Sähkötyökaluista Huolehtiminen

a) Älä kohdista sähkötyökaluun liikaa voimaa. Valitse käyttötarkoituksen kannalta oikea sähkötyökalu. Sähkötyökalu toimii paremmin ja turvallisemmin, kun sitä käytetään sille suunniteltuun käyttötarkoitukseen.
b) Älä käytä työkalua, jos virtakytkin ei toimi. Jos sähkötyökalua ei voi hallita kytkimen avulla, se on vaarallinen ja se on korjattava.
c) Irrota sähkötyökalun pistoke pistorasiasta ja/tai irrota sen akku (jos irrotettavissa) ennen säätämistä, varusteiden vaihtamista tai sähkötyökalun asettamista säilytykseen. Näin voit vähentää vahingossa käynnistymisen aiheuttaman henkilövahingon vaaraa.
d) Varastoi sähkötyökaluja lasten ulottumattomissa. Älä anna sähkötyökaluihin tottumattomien tai näihin ohjeisiin perehtymättömien henkiöiden käyttää sähkötyökaluja. Sähkötyökalut ovat vaarallisia kouluttamattomien käyttäjien käsissä.
e) Pidä sähkötyökalut kunnossa. Tarkista liikkuvat osat, niiden kiinnitys, osien eheys ja muut toimintaan vaikuttavat tekijät. Jos havaitset vaurioita, korjauta sähkötyökalu ennen niiden käyttämistä. Huonosti kunnossapidetyt sähkötyökalut aiheuttavat onnettomuuksia.
f) Pidä leikkaavat pinnat terävinä ja puhtaina. Kunnossa pidettyjen leikkaavia teräviä reunoja sisältävien työkalut todennäköisyys jumiutua vähenee, ja niitä on helpompi hallita.
g) Käytä sähkötyökalua ja sen tarvikkeita, kuten poranteriä, näiden ohjeiden mukaisesti. Ota työskentelyolosuhteet ja tehtävä työ huomioon. Jos sähkötyökalua käytetään näiden ohjeiden vastaisesti, voi syntyä vaaratilanne.
h) Pidä kahvat ja tartuntapinnat kuivina, puhtaina sekä öljyttöminä ja rasvattomina. Liukkaat kahvat ja pinnat heikentävät työkalun hallinnan ja ohjauksen turvallisuutta odottamattomissa tilanteissa.

5) Akkukäyttöisten Työkalujen Käyttäminen ja Niistä Huolehtiminen

a) Käytä ainoastaan valmistajan suosittelemaa latauslaitetta. Tietyntyppiselle akulle soveltuva latauslaite voi aiheuttaa tulipalon vaaran käytettynä yhdessä toisen akun kanssa.
b) Käytä sähkötyökalussa vain siihen tarkoitettuja akkuja. Muiden akkujen käyttäminen voi aiheuttaa tulipalon tai onnettomuuden vaaran.
c) Kun akku ei ole käytössä, pidä se poissa muiden metalliesineiden läheltä, kuten paperiliittimien, kolikoiden, avainten, naulojen, ruuvien tai muiden pienten esineiden läheltä. Ne voivat oikosulkea akun navat. Akun napojen oikosulkeminen voi aiheuttaa palovamman tai tulipalon.
d) Oikosulku voi aiheuttaa nesteen vuotamisen akusta. Vältä koskemasta tähän nesteeseen. Jos nestettä

pääsee vahingossa iholle, huuhtele vedellä. Jos tätä nestettä pääsee silmään, ota yhteys lääkäriin. Akkuneste voi ärsyttää tai aiheuttaa palovamman.

e) Vaurioitunutta tai muokattua akkua tai työkalua ei saa käyttää. Vaurioituneissa tai muokatuissa akuissa voi esiintyä odottamattomia häiriöitä, jotka voivat aiheuttaa tulipaloja, räjähdysvaaroja tai henkilövahinkoja.
f) Akku ja työkalu tulee suojata tulelta sekä liian korkealta lämpötilalta. Mikäli akku altistuu tulelle tai yli 130 °C lämpötilalle, seurauksena voi olla räjähdys.
g) Noudata kaikkia latausohjeita, akkua tai työkalua ei saa ladata ohjeissa annettujen lämpötilavälien ulkopuolella. Virheellisen latauksen tai annettujen lämpötilavälien ulkopuolella lataamisen seurauksena akku voi vaurioitua ja tulipalovaara kasvaa.

6) Huolto

a) Korjauta työkalu valtuutetulla asentajalla. Varaosina on käytettävä vain alkuperäisiä vastaavia osia. Tämä varmistaa sähkötyökalun turvallisuuden.
b) Vaurioituneita akkuja ei saa koskaan huoltaa. Ainoastaan valmistaja tai valtuutetut huoltoliikkeet saavat huoltaa akkuja.

Puutarhapuhaltimen turvallisuusvaroitukset

a) Älä käytä puutarhapuhallinta epäsuotuisissa sääolosuhteissa, varsinkin silloin, kun on olemassa salamoinnin vaara. Täten salamaniskun vaara on pienempi.
b) Käytä suojalaseja ja kuulonsuojaimia. Asianmukaiset suojavarusteet vähentävät henkilövahinkojen vaaraa.
c) Käytä puutarhapuhallinta käyttäessäsi aina luistamattomia ja suojaavia jalkineita. Älä käytä puutarhapuhallinta avojaloin tai avoimia sandaaleja käyttäen. Tämä vähentää jalkojen loukkaantumisriskiä.
d) Älä käytä väljiä vaatteita tai asusteita, kuten huiveja, naruja, ketjuja, solmioita jne., jotka voivat joutua ilmanottoaukkoihin. Sido tai peitä pitkät hiukset varmistaaksesi, etteivät ne joudu ilmanottoaukkoon. Jos jokin näistä joutuu ilmanottoaukkoon, henkilövahinkojen vaara voi olla suurempi.
e) Pidä sivulliset loitolla puutarhapuhaltimen käytön aikana. Sinkoutuvat roskat voivat lisätä henkilövahinkojen vaaraa.
f) Älä koskaan suuntaa puhaltimen suutinta ihmisiä tai lemmikkejä tai ikkunoita kohti. Ole erityisen varovainen puhaltaessasi roskia kiinteiden kohteiden (esim. puut, autot ja seinät) lähellä, sillä ne voivat aiheuttaa roskien kimpoamisvaaran. Sinkoutuvat kohteet voivat aiheuttaa omaisuusvahinkoja ja lisätä henkilövahinkojen vaaraa.
g) Älä käytä puutarhapuhallinta palavien tai savuavien kohteiden puhaltamiseen (esim. savukkeet, tulitikut tai kuuma tuhka). Nämä sytytyslähteet voivat lisätä tulipalon vaaraa.

h) Älä koske tuulettimeen sen ollessa liikkeessä. Sammuta puutarhapuhallin ja odota, kunnes tuuletin pysähtyy. Irrota puutarhapuhallin sitten pistorasiasta ennen kuin irrotat osan tuulettimen käsittelemiseksi. Tämä vähentää liikkuvien osien aiheuttamaa loukkaantumisriskiä.
i) Kun poistat juuttunutta materiaalia tai huollat puutarhapuhallinta, varmista, että virtakytkin on pois päältä ja virtajohto on irrotettu. Puutarhapuhaltimen odottamaton käyttö jumiutuneen materiaalin poistamisen tai huollon aikana voi lisätä henkilövahinkojen vaaraa.
j) Käytä puutarhapuhallinta vain maanpinnan tasolla, älä käytä sitä tikkaille tai epävakaalla alustalla.
k) Älä koskaan käytä useampaa vyö- tai olkavaljasta samanaikaisesti.
1) Varmista valjaiden käytön aikana, että muut puettavat asusteet eivät häiritse valjaiden vapauttamista ja irrottamista.
m) Tarkasta kone vaurioiden varalta, jos siinä ilmenee liiallista tärinää.

TÄRKEÄT TURVALLISUUSOHJEET

LUE KAIKKI OHJEET ENNEN TÄMÄN LAITTEEN KÄYTTÖÄ

Tavallisia varotoimia tulee noudattaa aina tämän laitteen käytön aikana, mukaan lukien seuraavat:

MROITUS: Tulipalo-, henkilövahinko- ja sähköiskuvaaran välttämiseksi:

• Älä jätä laitetta ilman valvontaa sen ollessa kytkettynä virtalähteeseen. Irrota akku, kun laitetta ei käytetä ja ennen sen huoltoa.
• Älä käytä laitetta märillä pinnoilla. Älä altista vesisateelle. Säilytä sisätilassa.
• Älä anna kenenkään leikkiä laitteella. Noudata erityistä huolellisuutta, kun laitetta käytetään lasten lähellä. Käytä vain suunniteltuihin käyttötarkoituksiin.
• Tätä laitetta saa käyttää VAIN ohjekirjan ohjeiden mukaisesti. Käytä vain suositeltuja lisävarusteita.

- Älä käytä tätä laitetta, jos siinä esiintyy toimintahäiriöitä. Jos laite ei toimi oikein, se on pudotettu, vaurioitunut, jätetty ulos tai pudotettu veteen, palauta se huoltopalveluun.

- Laitetta ei saa käsitellä märillä käsillä.

- Älä aseta mitään esineitä laitteen aukkoihin. Älä käytä laitetta, jos joku aukoïsta on tukossa; pidä puhtaana pölystä, nukasta, hiuksista ja kaikesta muusta, joka saattaa pienentää ilmavirtaa.

• Pidä hiukset, löysät vaatteet, sormet ja kaikki kehonosat kaukana aukoista ja liikkuvista osista.
• Kytke kaikki ohjaimet pois päältä ja irrota laite virtalähteestä.
• Ole erityisen huolellinen portaita puhdistaessa.

SÄILYTÄ NÄMÄ OHJEET

Lisäturvaohjeet

MROITUS: Sähkölaitteen käyttämisen aikana tulee noudattaa aina perusturvallisuussääntöjä tulipalon, sähköiskun ja henkilövahinkojen vaaran välttämiseksi. Tämä koskee myös seuraavia ohjeita.

VROITUS: Lue kaikki turvallisuusvaroitukset ja ohjeet. Jos varoituksia ja ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara.

MROITUS: Lapset, fyysisesti, aistillisesti tai henkisesti puutteelliset tai kokemattomat ja kouluttamattomat henkilöt, jotka eivät tunne näitä ohjeita, eivät saa koskaan käyttää konetta. Paikalliset määräykset voivat asettaa käyttäjän ikärajoituksia.

Henkilövahinkovaaran välttämiseksi:

• Vältä sähkötyökalun tahatonta käynnistämistä. Kytke kaikki ohjaimet pois päältä ennen akun irrottamista. Varmista, että kytkin on lukittu tai pois päältä ennen akun asentamista. Onnettomuuksia voi tapahtua, jos laitetta kuljetetaan sormi kytkimellä tai jos akku asennetaan laitteeseen kytkimen ollessa päällä.
• Vältä vaarallisia ympäristöolosuhteita – Sähkölaitteita ei saa käyttää kosteassa tai märässä paikassa. Laitetta ei saa käyttää vesisateessa.
• KÄYTÄ SUOJAVARUSTEITA. Käytä aina suojalaseja sekä kuulonsuojaimia. Käytä aina hengityssuojaa pölyisessä käyttöympäristössä, käytä luisumattomia turvajalkineita olosuhteiden mukaan.
• Käytä oikeaa laitetta – Laitetta ei saa käyttää muuhun kuin sen suunniteltuun käyttötarkoitukseen.
• Tarkasta alue ennen laitteen käyttämistä. Poista kaikki jäämät ja kovat esineet (esim. kivet, lasi, johdot jne.), jotka voivat kimmota, singota tai muutoin aiheuttaa henkilövahinkoja tai vaurioita käytön aikana.
• Käytä ainoastaan ohjekirjan ohjeiden mukaisesti.
• Ole erityisen huolellinen portaita puhdistaessa.
• Lapset, sivulliset ja eläimet tulee pitää kaukana työalueesta vähintään 10 m (30 jalan) etäisyydellä laitetta käynnistäessä tai käyttäessä.

• Älä anna kenenkään leikkiä laitteella. Noudata erityistä huolellisuutta, kun laitetta käytetään lasten lähellä.

• Ylläpidä laitetta huolella. Säilytä laite puhtaana parhaan ja turvallisen suorituskyvyn takaamiseksi. Noudata ohjeita asianmukaista ylläpitoa varten.

• Pysy valppaana - Tarkkaile toimenpiteitä. Käytä tervettä järkeä. Älä käytä laitetta, kun olet väsynyt.
• Älä aseta puhaltimen ilmanpoistoaukkoa silmien tai korvien lähelle laitteen ollessa käynnissä.
• Älä koskaan käytä laitetta muiden henkilöiden (erityisesti lapsien) tai eläinten läheisyydessä.
• Älä kurkottele. Säilytä aina hyvä tasapaino. Varmista aina hyvä jalansija. Kävele, älä juokse.
• Älä kosketa liikkuviin vaarallisiin osiin ennen kuin laitteen akku irrotetaan ja liikkuvat vaaralliset osat ovat pysähtyneet kokonaan.
• Jos laite alkaa täristä epänormaalisti, irrota akku ja tarkista laite välittömästi.
• Älä aseta mitään esineitä aukkoihin. Älä käytä, jos joku aukoista on tukossa; pidä puhtaana pölystä, nukasta, hiuksista ja kaikesta, joka saattaa pienentää ilmavirtaa.
• Älä yritä poistaa tukoksia laitteesta irrottamatta ensin akkua.
• Älä upota mitään laitteen osaa nesteeseen.
• Älä käytä laitetta, jos virtakytkin ei kytke sitä päälle ja pois päältä. Laite, jota ei enää voida käynnistää ja pysäyttää virtakytkimellä, on vaarallinen, ja se täytyy korjata.
• Älä anna jäämien päästä puhaltimen ilmanottoaukkoon.
• Älä suuntaa laitteen poistoaukkoa käyttäjään tai sivullisiin päin.
• Älä käytä räjähdysherkän pölyn puhaltamiseen tai alueilla, joissa on räjähdysherkkää pölyä (esim. hiili, vilja tai muu syttyvä materiaali).
• Älä yritä korjata puhallinta. Tuotteen turvallisuuden ja luotettavuuden varmistamiseksi korjaukset, huolto ja säädöt tulee jättää valtuutetun huoltopalvelun hoidettavaksi.
• Älä käytä puhallinta kaasua sisältävässä tai räjähdysherkässä ympäristössä. Näiden laitteiden moottorit tuottavat kipinöitä, jotka voivat sytyttää höyryt.
• Älä kurkottele. Huolehdi siitä, että sinulla on koko ajan tukeva jalansija ja hyvä tasapaino.
• Älä koskaan jätä käynnissä olevaa puhallinta ilman valvontaa. Kytke virta pois päältä.
• Poista akku ennen putken liittämistä.
• Varastoi käyttämättömät laitteet. Kun laitetta ei käytetä, säilytä sitä kuivassa, korkealla olevassa tai lukitussa paikassa lasten ulottumattomissa.
• Tämä ohjekirja sisältää yhteensopivia akkuja ja latureita koskevat ohjeet. Lue kaikki akun ja laturin mukana toimitetut ohjekirjat. Lue kaikki akun ja laturin huomiomerkinnät.
• Irrota akku puhaltimesta ennen säätämistä, lisävarusteiden vaihtamista, huoltoa tai laitteen siirtämistä tai varastointia. Täten pienennetään laitteen tahattoman käynnistyksen mahdollisuutta.

- Älä käytä laitetta, jos se toimii virheellisesti tai jos se on pudotettu, vaurioitunut, jätetty ulos tai pudotettu veteen, vaan palauta se huoltopalveluun.

SÄILYTÄ NÄMÄ OHJEET

Vaarat

Turvamääräysten noudattamisesta ja turvalaitteiden käyttämisestä huolimatta tiettyjä vaaroja ei voida välttää. Näitä ovat seuraavat:

• Kuulon heikkeneminen.
• Lentävien kappaleiden aiheuttamat henkilövahingot.
• Käytön aikana kuumenevien varusteiden aiheuttamat palovammat.
• Pitkäaikaisen käyttämisen aiheuttamat henkilövahingot.

SÄILYTÄ NÄMÄ OHJEET

Laturit

DeWALT-latureita ei tarvitse säätää, ja ne on suunniteltu mahdollisimman helppokäyttöisiksi.

Sähköturvallisuus

Sähkömoottori toimii vain yhdellä jännitteellä. Tarkista aina, että akun jännite vastaa tyyppikilpeen merkittyä jännitettä. Varmista myös, että laturin jännite vastaa verkkovirran jännitettä.

DEWALT laturi on kaksoiseristetty EN60335:n mukaisesti, joten maadoitusjohtoa ei tarvita. Jos virtajohto on vaurioitunut, sen saa vaihtaa

ainoastaan DEWALT tai valtuutettu huoltoliike.

Jatkojohdon käyttäminen

Jatkojohtoa ei saa käyttää, ellei sen käyttö ole ehdottomasti tarpeen. Käytä laturin ottoteholle soveltuvaa jatkojohtoa (katso

Tekniset tiedoissa). Johdinten pienin koko on 1 mm ^2 ja suurin pituus 30 m.

Jos käytät johtokelaa, kelaa johto aina kokonaan auki.

Kaikkien akkulaturien tärkeät turvallisuusohjeet

SÄILYTÄ NÄMÄ OHJEET: Tämä ohjekirja sisältää tärkeitä turvallisuus- ja käyttöohjeita yhteensopiviin akkulatureihin (katso Tekniset tiedoissa). Lue kaikki laturin, akun ja akkua käyttävän tuotteen ohjeet ja varoitusmerkinnät ennen laturin käyttöä.

MROITUS: Sähköiskuvaara. Älä päästä nestettä laturin sisään. Se voi aiheuttaa sähköiskun.

MROITUS: Suosittelemme käyttämään

jäännösvirtalaitetta, jonka nimellisjäännösvirta on korkeintaan 30 mA.

HOMIO: Palovamman vaara.

Henkilövahinkovaaran välttämiseksi lataa ainoastaan

ladattavia DEWALT-akkuja. Muun tyyppiset akut voivat haljeta ja aiheuttaa henkilövahingon ja vaurioita.

HIVOMIO: Lapsia tulee valvoa ja varmistaa, että he eivät leiki laitteella.

HUOMAA: Joissakin olosuhteissa vieras materiaali voi aiheuttaa oikosulkuja laturin sisällä oleviin suojaamattomiin latauskontakteihin laturin ollessa kytkettynä sähköverkkoon. Vieraat johtavat aineet, kuten teräsvilla, alumiinifolio tai metallihiukkaskertymät, niihin kuitenkaan rajoittumatta, on pidettävä poissa laturin aukoista. Irrota laturi aina tehonsyötöstä, kun laturissa ei ole akkua. Irrota laturi virtalähteestä ennen kuin yrität puhdistaa sitä.

• ÄLÄ yritä ladata akkua muilla kuin tässä ohjekirjassa määritetyillä latureilla. Laturi ja akku on suunniteltu erityisesti toimimaan yhdessä.
• Näitä latureita ei ole tarkoitettu muiden kuin ladattavien DEWALT-akkujen lataamiseen. Muu käyttö voi aiheuttaa tulipalon, sähköiskun tai jopa kuolettavan sähköiskun vaaran.
• Älä jätä laturia sateeseen tai lumeen.
• Irrota laturi vetämällä aina pistokkeesta johdon sijaan. Tämä vähentää pistokkeen ja sähköjohdon vahingoittumisen riskiä.
• Varmista, että johdon päälle ei voida astua, siihen ei voida kaatua ja ettei se voi muutoin vaurioitua tai kulua.
• Älä käytä jatkojohtoa, ellei se ole välttämätöntä. Virheellisen jatkojohdon käyttö voi aiheuttaa tulipalon, sähköiskun tai sähkötapaturman.
• Älä aseta mitään esineitä laturin päälle tai aseta laturia pehmeälle pinnalle, joka saattaa tukkia ilmanvaihtoaukot ja aiheuttaa ylikuumenemisen laitteen sisällä. Sijoita laturi pois lämpölähteiden läheltä. Laturi tuulettuu kotelon päällä ja pohjassa olevien aukkojen kautta.
• Laturia ei saa käyttää, jos sen johto tai pistoke on vaurioitunut—vie ne välittömästi vaihdettavaksi.
• Älä käytä laturia, jos siihen on kohdistunut terävä isku, se on pudotettu tai muuten vahingoittunut millään tavalla. Vie se valtuutettuun huoltoliikkeeseen.
• Laturia ei saa purkaa. Vie se valtuutettuun huoltoon, kun huolto tai korjaus on tarpeen. Virheellinen kokoaminen voi aiheuttaa tulipalon, sähköiskun tai sähkötapaturman.
• Jos virtajohto on vahingoittunut, valmistajan, huollon tai vastaavan pätevän henkilön täytyy vaihtaa se välittömästi.
• Irrota laturi pistorasiasta ennen puhdistuksen aloittamista. Tämä vähentää sähköiskun vaaraa. Akun poistaminen ei vähennä riskiä.
• ÄLÄ KOSKAAN yritä liittää kahta laturia yhteen.

- Laturi on tarkoitettu toimimaan tavallisella 230V kotitaloussähköllä. Älä yritä käyttää mitään muuta kuin määritettyä jännitettä. Tämä ei koske autolaturia.

Akun lataaminen (Kuva [Fig.] A, F)

1. Yhdistä laturi sopivaan pistorasiaan ennen kuin laitat akun paikoilleen.
2. Aseta akku 15 laturiin ja varmista, että akku on hyvin paikoillaan laturissa. Punainen (latauksen) merkkivalo vilkkuu toistuvasti ilmoittaen, että latausprosessi on alkanut.
3. Kun lataus on valmis, punainen valo jää palamaan jatkuvasti. Akku on täysin ladattu ja sitä voidaan käyttää heti tai sen voi jättää laturiin. Poista akku laturista painamalla akun vapautuspainiketta 16.

HUOMAA: Jotta varmistat litiumioniakkujen parhaimman mahdollisen suorituskyvyn ja pitkän käyttöiän, akku tulee ladata täyteen ennen ensimmäistä käyttöä.

Laturin toiminta

Katso akun lataustaso alla olevista merkkivaloista.

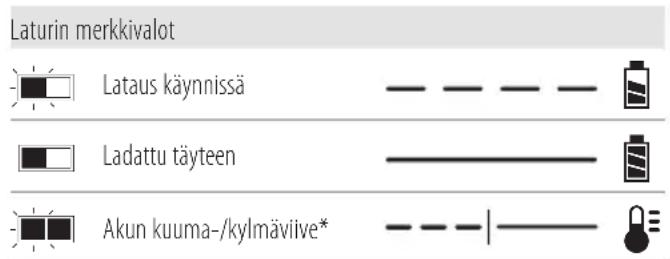

Laturin merkkivalot Lataus käynnissä Ladattu täyteen Akun kuuma-/kylmäviive*

* Punainen merkkivalo vilkkuu edelleen ja keltainen merkkivalo palaa kyseisen toiminnon aikana. Kun akku on saavuttanut oikean lämpötilan, keltainen merkkivalo sammuu ja laturi jatkaa latausta.

Yhteensopiva(t) laturi(t) ei(eivät) lataa viallista akkua. Laturi ilmoittaa viallisesta akusta, kun se ei syty.

HUOMAA: Tämä voi tarkoittaa myös laturivikaa.

Jos laturi ilmoittaa ongelmasta, vie laturi ja akku testattavaksi valtuutettuun huoltopalveluun.

Akun kuuma-/kylmäviive

Kun laturi tunnistaa liian kuuman tai kylmän akun, se käynnistää automaattisesti akun kuuma-/kylmäviiveen, jolloin lataus käynnistyy vasta sitten, kun akku on saavuttanut hyväksyttävän lämpötilan. Laturi siirtyy tämän jälkeen automaattisesti akun lataustilaan. Tämä toiminto takaa akun maksimaalisen käyttöiän. Kylmä akku latautuu hitaammin kuin lämmin akku. Akku latautuu hitaammin koko latausjakson ajan, sen latautumisnopeus ei palaudu nopeaksi, vaikka akku lämpenisi. DCB118-laturissa on sisäinen puhallin akun jäähdytystä varten. Puhallin kytkeytyy automaattisesti päälle, kun akun jäähdytys on tarpeen. Älä koskaan käytä laturia, jos puhallin ei toimi oikein tai jos tuuletusaukot on tukittu. Laturin sisälle ei saa asettaa vieraita esineitä.

Elektroninen suojausjärjestelmä

XR Li-lon -työkaluissa on elektroninen suojausjärjestelmä, joka suojaa akkua ylikuormitukselta, ylikuumenemiselta tai suurelta purkautumiselta.

Työkalu sammuu automaattisesti, jos sähköinen suojausjärjestelmä käynnistyy. Jos näin tapahtuu, laita litiumioniakku laturiin, kunnes se on kokonaan latautunut.

Asennus seinään

Nämä laturit on tarkoitettu asennettaviksi seinään tai käytettäviksi pystyasennossa pöydän tai työtason päällä. Jos laturi asennetaan seinään, sijoita laturi pistorasian lähettyville ja kauas kulmista tai muista esteistä, jotka voivat haitata ilmavirtausta. Käytä laturin takaosaa mallina kiinnitysruuvien kiinnittämisessä seinään. Asenna laturi hyvin kiinnitysruuveilla (hankittava erikseen), joiden pituus on vähintään 25,4 mm ruuvin kannan halkaisijan ollessa 7–9 mm. Kiinnitä ruuvit puuhun optimaaliseen syvyyteen jättäen ruuvista näkyville noin 5,5 mm. Kohdista laturin takana olevat reiät ruuveihin ja kiinnitä ne reikiin.

Laturin puhdistusohjeet

MROITUS: Sähköiskuvaara. Irrota laturi AC-pistorasiasta ennen puhdistusta. Lika ja rasva voidaan poistaa laturin ulkopuolelta kankaalla tai pehmeällä, ei- metallisella harjalla. Älä käytä vettä tai puhdistusaineita. Älä päästä mitään nestettä työkalun sisään. Älä upota mitään työkalun osaa nesteeseen.

Akkuyksikkö

Tärkeitä turvallisuusohjeita kaikkia akkuja käytettäessä

Kun tilaat uutta akkua, ilmoita tuotenumero ja jännite. Kun uusi akku otetaan pakkauksesta, sitä ei ole ladattu täyteen. Lue seuraavat turvaohjeet ennen akun ja latauslaitteen käyttämistä. Noudata annettuja ohjeita.

LUE KAIKKI OHJEET

• Älä lataa tai käytä räjähdysalttiissa ympäristössä, esimerkiksi tilassa, jossa on syttyviä nesteitä, kaasuja tai pölyä. Akun laittaminen laturiin tai poistaminen laturista voi sytyttää pölyn tai kaasun.
• Älä koskaan pakota akkua laturiin. Älä muokkaa akkuyksikköä millään tavalla saadaksesi sen sopimaan yhteensopimattomaan laturiin, sillä akkuyksikkö saattaa murtua ja aiheuttaa vakavan henkilökohtaisen vaurion.

• Lataa akkuyksiköt vain DEWALT-latureilla.
- ÄLÄ roiskuta vettä tai upota veteen tai muihin nesteisiin.
- Työkalua ja akkua ei saa säilyttää tai käyttää paikoissa, joissa lämpötila voi olla alle 4 °C (39,2 °F) (esim. ulkovarastot tai metallirakennukset talvella) tai yli 40 °C (104 °F) (esim. ulkovarastot tai metallirakennukset kesällä).
- Älä hävitä akkua polttamalla, vaikka se olisi vaurioitunut pahasti tai tullut elinkaarensa päähän. Akku voi räjähtää poltettaessa. Litium-ioniakkuja poltettaessa syntyy myrkyllisiä kaasuja ja aineita.
- Jos akun sisältöä pääsee iholle, huuhtele heti miedolla saippualla ja vedellä. Jos akkunestettä pääsee silmään,

huuhtele avointa silmää vedellä 15 minuutin ajan kunnes ärsytys lakkaa. Jos on hakeuduttava lääkärin hoitoon, ilmoita, että akun elektrolyytti on nestemäisten orgaanisten karbonaattien ja litiumsuolojen seosta.

- Avatun akkukennon sisältö voi ärsyttää hengitysteitä. Hakeudu raittiiseen ilmaan. Jos oireet jatkuvat, ota yhteys lääkäriin.

MROITUS: Palovamman vaara. Akkuneste voi syttyä altistuessaan kipinälle tai liekille.

VROITUS: Älä koskaan yritä avata akkuyksikköä mistään syystä. Jos akkuyksikön kotelo on murtunut tai vahingoittunut, älä laita sitä laturiin. Älä riko, pudota tai vahingoita akkuyksikköä. Älä käytä akkuyksikköä tai laturia, johon on osunut terävä isku, joka on pudotettu tai vahingoittunut millään tavalla (esim. lävistetty naulalla, isketty vasaralla, astuttu päälle). Se voi aiheuttaa jopa kuolettavan sähköiskun. Vahingoittuneet akkuyksiköt tulee palauttaa huoltoon kierrätystä varten.

VAROITUS: Tulipalovaara. Älä varastoi tai kanna akkuja niin, että metalliesineet pääsevät kosketuksiin akun napoihin. Laturia ei saa esimerkiksi asettaa liinojen päälle, taskuihin, työkalukoteloihin, tuotepakkauksiin, laatikkoihin, jne., joissa on irtonaisia nauloja, ruuveja, avaimia, jne.

HOMIO: Kun työkalua ei ole käytössä, laita se sivulleen vakaalle alustalle, jossa se ei aiheuta kompastumisen tai putoamisen vaaraa. Jotkut työkalut, joissa on suuret akkuyksiköt, seisovat pystyssä akkuyksikön varassa, mutta ne kaatuvat helpommin.

Kuljetus

MROITUS: Tulipalovaara. Akkujen kuljetus voi johtaa tulipaloon, jos akkunavat pääsevät vahingossa kosketuksiin johtaviin materiaaleihin. Akkuja kuljettaessa tulee varmistaa, että akkujen navat on suojattu ja eristetty hyvin materiaaleista, jotka voivat päästä niihin kosketuksiin ja aiheuttaa oikosulun.

HUOMAA: Litiumioniakkuja ei saa kuljettaa ruumaan menevissä matkatavaroissa.

DEWALT-akut täyttävät kaikkien soveltuvien teollisuudenalaa koskevien ja lakisääteisten kuljetusmääräyksien vaatimukset, niihin kuuluvat muun muassa YK:n vaarallisen tavaran kuljetussuositukset, kansainvälisen ilmakuljetusliiton (IATA) vaarallisen tavaran määräykset, vaarallisten aineiden kansainvälisen merikuljetussäännöstön (IMDG) määräykset sekä eurooppalainen sopimus vaarallisten tavaroiden kansainvälisistä tiekuljetuksista (ADR). Litiumionikennot ja -akut on testattu YK:n

vaarallisen tavaran suosituksien osion 38,3 mukaisesti koskien testausohjeita ja testikriteerejä.

Useimmissa tapauksissa DEWALT-akkujen kuljetukset eivät kuulu luokan 9 vaarallisten materiaalien määräyksien piiriin. Yleisesti ottaen luokan 9 määräykset soveltuvat vain toimituksiin, jotka sisältävät energialuokaltaan yli 100 wattitunnin (Wh) litiumioniakun. Wattitunnit on merkitty kaikkiin litiumioniakkuihin. Määräyksien monimutkaisuuden vuoksi DEWALT ei suosittele yksistään litiumioniakkujen kuljetusta ilmateitse niiden wattitunneista riippumatta. Akkuja sisältävät työkalupakkaukset (yhdistelmäpakkaukset) voidaan kuljettaa ilmateitse määräyksien soveltamisalan ulkopuolella, jos akkuun merkityt wattitunnit ovat korkeintaan 100 Wh.

Oli kyseessä odotettu tai täysin säännöstelty kuljetus, kuljettajien vastuulla on ottaa selvää viimeisimmistä pakkausta, merkkiä/merkintää sekä dokumentaatiota koskevista määräyksistä.

Tämän ohjekirjan osion tiedot on annettu hyvässä uskossa ja niiden uskotaan olevan tarkkoja asiakirjan luontihetkellä. Mitään takuita, välillisiä tai suoria, ei kuitenkaan anneta. Ostajan vastuulla on taata, että toiminta on soveltuvien määräyksien mukaista.

FLEXVOLT™-akun kuljetus

DEWALT FLEXVOLT® -akkuja on kahdenmallisia: Käyttö ja kuljetus.

Käyttötila: Kun FLEXVOLT™-akkua käytetään sellaisenaan tai se on DEWALT 18V -tuotteessa, se toimii 18V akkuna. Kun FLEXVOLT™-akku on 54V tai 108V (kaksi 54V akkua) tuotteessa, se toimii 54V akkuna.

Kuljetustila: Kun kansi on asennettu FLEXVOLT™-akkuun, se on kuljetustilassa. Säilytä kansi kuljetusta varten.

Kuljetustilassa kennosarjat on katkaistu akussa sähköisesti, jolloin ne vastaavat kolmea alhaisemman Wh-arvon omaava akkua verrattuna

yhteen suuremman Wh-arvon omaavaan akkuun. Kun kolmen akun Wh-arvo on pienempi, tietyt suurempaa Wh-arvoa koskevat akkujen kuljetusmääräykset voidaan välttää.

Kuljetuksen Wh-arvo voi esimerkiksi ilmoittaa 3 x 36 Wh, toisin sanoen kolme 36 Wh:n paristoa.

Käytön Wh-arvo voi ilmoittaa 108 Wh (koskee yhtä paristoa).

Esirmerkki käyttöä ja kuljetusta koskevasta merkinnästä

Säilytyssuositukset

1. On suositeltavaa säilyttää akku viileässä ja kuivassa paikassa poissa suorasta auringonpaisteesta sekä liallisesta kylmyydestä tai kuumuudesta. Akku toimii mahdollisimman tehokkaasti ja pitkään, kun sitä säilytetään huoneenlämpötilassa, kun se ei ole käytössä.
2. Pitkän säilytyksen aikana täyteen ladattu akku on suositeltavaa säilyttää viileässä ja kuivassa paikassa irti laturista.

HUOMAA: Akkuja ei saa asettaa säilöön täysin tyhjinä. Akku on ladattava ennen käyttöä.

Latauslaitteen ja akun tarrat

Näissä ohjeissa Kuvattujen kuvakkeiden lisäksi laturissa ja akussa voi olla seuraavat merkit:

Lue käyttöohjeet ennen käyttämistä.

Latausajan tiedot ovat Tekniset tiedoissa.

Älä työnnä sähköä johtavia esineitä laitteen sisään.

Älä lataa vaurioitunutta akkua.

Älä altista vedelle.

Vaihdata vialliset akut heti.

Lataa vain lämpötilassa 4°C–40°C.

Käytettäväksi vain ulkona.

Toimita akku kierrätykseen ympäristöystävällisellä tavalla.

Lataa DEWALT-akut ainoastaan yhteensopivilla DEWALT-latureilla. Jos muita kuin yhteensopivia DEWALT-akkuja ladataan DEWALT-laturilla, akut voivat räjähtää tai aiheuttaa muita vaaratilanteita.

Älä hävitä akkuyksikköä polttamalla.

KÄYTTÖ (ilman kuljetussuojaa). Esimerkki: Wh-arvo ilmoittaa 108 Wh (yksi 108 Wh:n paristo).

KULJETUS (sisäänrakennetulla kuljetussuojalla). Esimerkki: Wh-arvo ilmoittaa 3 x 36 Wh (kolme 36 Wh:n paristoa).

Akkutyyppi

Näitä akkuja voidaan käyttää: DCB546, DCB547, DCB547G, DCB548, DCB549. Katso lisätietoja kohdasta Tekniset tiedot.

Pakkauksen sisältö

Pakkauksen sisältö:

1 Puhallin
1 Putki
1 Keskitin
1 Lakaisin
1 Litiumioniakku (mallit C1, D1, E1, G1, H1, L1, M1, P1, Q1, S1, T1, U1, X1, Y1, Z1)
2 Litiumioniakkua (mallit C2, D2, E2, G2, H2, L2, M2, P2, Q2, S2, T2, U2, X2, Y2, Z2)

3 Litiumioniakkua (mallit C3, D3, E3, G3, H3, L3, M3, P3, Q3, S3, T3, U3, X3, Y3, Z3)

1Käyttöohje

hUOMaa: Akut, laturit ja pakkaukset eivät kuulu N-malliin. Akut ja laturit eivät kuulu NT-malliin. B-malleissa on Bluetooth®-akut.

hUOMaa: Bluetooth®-merkki ja logot ovat Bluetooth®, SIG, Inc: in rekisteröityjä tavaramerkkejä ja niiden käyttö edellyttää DEWALTIN lisenssin. Muut tavaramerkit ja -nimet ovat vastaavien omistajien omaisuutta.

• Tarkista laite, osat ja lisävarusteet kuljetusvaurioiden varalta.
• Lue tämä käyttöohje huolellisesti ennen laitteen käyttämistä.

Työkalun merkinnät

Seuraavat kuvakkeet näkyvät työkalussa:

Lue käyttöohjeet ennen käyttämistä.

Käytä suojalaseja.

Käytä kuulonsuojaimia.

Älä käytä työkalua sateessa tai erittäin kosteissa olosuhteissa tai jätä sitä ulos sateeseen.

Sammuta laite. Poista akku ennen työkalun huoltamista.

Pidä sivulliset poissa työalueelta.

Direktiivin 2000/14/EY mukainen taattu ääniteho.

Päivämääräkoodin paikka (Kuva [Fig.] F)

Valmistuspäivämääräkoodi 23 koostuu 4-numeroisesta vuodesta, jota seuraa 2-numeroinen viikko ja 2-numeroinen tehdaskoodi.

Kuvaus (Kuva A)

MROITUS: Älä tee laitteen tai sen osiin mitään muutoksia. Muutoin voi aiheutua omaisuus- tai henkilövahinkoja.

1 Liipaisukytkin
2 Kahva
3 Nopeuden lukituspainike
4 Tehopää
5 Puhallinputki
6 Varaustilan ilmaisin
7 Nopeuden ilmaisin
8 Nopeuspainike
9 Kärkilukitus
10 Lakaisin

11 Keskitin
12 Lukituskieleke
13 Olkahihnan kiinnitysosa
14 Olkahihna
15 Akku
16 Akun vapautuspainike

Käyttötarkoitus

Tämä laite on tarkoitettu ammattikäyttöön ja puhallukseen ulkotilassa.

ÄLÄ käytä kosteissa olosuhteissa tai jos laitteen lähellä on syttyviä nesteitä tai kaasuja.

Nämä puhaltimet ovat ammattimaisia sähkötyökaluja.

PIDÄ työkalu lasten ulottumattomissa. Kokemattomat henkilöt saavat käyttää tätä laitetta vain valvotusti.

- Tämä tuote ei ole tarkoitettu henkilöiden (mukaan lukien lapset) käytettäväksi, joiden fyysiset, sensoriset tai henkiset kyvyt tai kokemus ja/tai tietämys tai taidot ovat rajalliset. Heidän turvallisuudestaan tulee huolehtia heistä vastuussa oleva henkilö. Lapsia ei koskaan saa jättää yksin tämän tuotteen kanssa.

KOKOAMINEN JA SÄÄTÄMINEN

VAKROITUS: Vakavan henkilövahingon vaaran vähentämiseksi katkaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Tahaton käynnistyminen voi johtaa henkilövahinkoihin.

MROITUS: Käytä ainoastaan DEWALT-akkupakkauksia ja -latureita.

Puhallinputken kokoaminen (Kuva C)

MROITUS: Älä käytä puhallinta, jos putki ei ole oikein paikoillaan. Älä koskaan kurottele koteloon putken reiän kautta.

MROITUS: Poista aina akku ennen kuin jätät puhaltimen ilman valvontaa tai kun varastoit puhaltimen tai tarkastat, säädät, puhdistat tai käsittelet puhallinta.

1. Kiinnitä puhallinputki 5 tehopäähän 4 kohdistamalla tappi 27 tehopään 4 alaosassa puhallinputken alaosassa olevan aukon uraan 28 Kuvan C mukaisesti.
2. Paina puhallinputki 5 tehopäähän 4, kunnes kaksi puhallinputkea lukittuu 17, puhallinputki 5 kytkeytyy ja kuulet napsahduksen.
3. Vedä puhallinputkea 5 varmistaaksesi, että se on hyvin paikoillaan.

Olkahihnan kiinnittäminen ja säätäminen (Kuva E)

MROITUS:

Olkahihna tulee asettaa vain

yhteen olkaan, se ei saa mennä kehon yli.

Kiinnitä olkahihna 14 työkaluun Kuvan E mukaisesti ja säädä oikean tasapainon ja tuen varmistamiseksi.

1. Kiinnitä olkahihnan solki 18 hihnan kiinnitysosaan 13 tehopäässä 4 Kuvan E mukaisesti.
2. Säädä olkahihnaa 14 niin, että se sopii olan yli ja tarjoaa hyvän tasapainon ja tuen.
3. Poista olkahihna 14 puristamalla olkahihnan lukitsinta 18 ja vetämällä sitä hihnan kiinnitysosasta 13.

Keskittimen ja lakaisimen asentaminen (Kuva D)

MROITUS:

Poista aina akku ennen kuin jätät puhaltimen ilman valvontaa tai kun varastoit puhaltimen tai tarkastat, säädät, puhdistat, huollat tai käsittelet puhallinta tai irrotat/asennat lisävarusteita tai lisäosia.

- Keskittimen 11 avulla ilmavirtaus voidaan kohdistaa pienempään tilaan.

- Lakaisimen 10 avulla ilmavirtaus voidaan kohdistaa leveämpään tilaan.

1. Kohdista keskitin 11 tai lakaisin 10 puhallinputkeen 5 Kuvan D mukaisesti.
2. Liu'uta keskitin 11 puhallinputkeen 5.
3. Liu'uta lukituskieleke 12 päälle ja alas, kunnes kärkilukitus 9 puhallinputkessa 5 kytkee lukituskielekkeen 12 keskittimen 11 tai lakaisimen 10 alaosaan.
4. Vedäkeskittimestä 11 tai lakaisimesta 10 varmistaaksesi, että se on varmasti paikallaan.
5. Voit poistaa keskittimen 11 tai lakaisimen 10 nostamalla lukituskielekkeen 12 irti kärkilukituksesta 9 ja vetämällä keskittimen 11 tai lakaisimen 10 irti puhallinputkesta 5.

Akun asentaminen ja poistaminen laitteesta (Kuva A, F)

MROITUS:

Ennen akun poistamista tai asentamista tulee varmistaa, että nopeuden lukitusvipu 3 on pois päältä (off-asennossa) kytkimen kytkeytymisen estämiseksi.

hUOMaa: Varmista, että akku 15 on täysin ladattu.

Akun asentaminen laitteen kahvaan

1. Kohdista akku 15 työkalun kahvan sisällä oleviin kiskoihin (Kuva A, F).
2. Liu'uta se kahvaan, kunnes akku on hyvin paikoillaan laitteessa ja varmista, että lukitus napsahtaa paikoilleen.

Akun poistaminen laitteesta

1. Paina vapautuspainiketta 16 ja vedä akku ulos työkalun kahvasta.

2. Laita akku laturiin, kuten käyttöohjeen laturiosassa kuvataan.

Tasomittarilla varustetut akut (Kuva A, F)

Joissakin DEWALT -akuissa on tasomittari, jossa on kolme vihreää LED-merkkivaloa. Merkkivalot osoittavat akun jäljelle jäävän virtatason.

Kytke tasomittari päälle painamalla ja pitämällä tasomittarin painiketta 19 alhaalla. Jokin kolme vihreän LED-merkkivalon valoyhdistelmä syttyy osoittaen jäljelle jäävän virtatason. Kun akkuvirran taso on käyttörajan alapuolella, tasomittari ei syty ja akku on ladattava.

hUOMaa: Tasomittari osoittaa akkuvirran tason ainoastaan viitteellisesti. Se ei osoita laitteen toiminnallisuutta ja se voi vaihdella tuoteosien, lämpötilan ja loppukäyttäjän käytön mukaan.

TOIMINTA

Käyttöohjeet

MROITUS:

Noudata aina turvaohjeita

ja määräyksiä.

MROITUS:

Vakavan henkilövahingon vaaran vähentämiseksi katkaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

MROITUS:

Älä käytä puhallinta, jos putki ei ole oikein paikoillaan. Älä koskaan kurottele koteloon putken reiän kautta.

MROITUS:

Liu'uta lukituskytkin aina lukittuun asentoon ja poista akku, kun:

- Jätät puhaltimen ilmanvalvontaa.

- Tarkastat, säädät, puhdistat tai huollat puhallinta.

Varaustilan ilmaisin (Kuvat A, I)

DCMBL777 sisältää varaustilan merkkivalon 6. Se näyttää akun varaustilan käytön aikana. Se ei osoita laitteen toiminnallisuutta ja se voi vaihdella tuoteosien, lämpötilan ja loppukäyttäjän käytön mukaan.

• Varaustilan LED-merkkivalot 6 syttyvät ilmaisten akun varaustilan prosentteina.
• Kun kaikki varaustilan LED-merkkivalot 6 syttyvät, akku on ladattu täyteen.
• Kun varaustilan LED-merkkivalo 6 syttyy, varaustaso on alhainen ja akun tyhjentyessä kokonaan se alkaa vilkkua. Poista akku ja lataa se.

Varaustilan LED-merkkivalon tila

	VARAUSTASO	LATAUKSEN LED-MERKKIVALON VÄRI
	100–75 % Valkoinen
	50–75 % Valkoinen
	20–50 % Valkoinen
	≤ 20 % Valkoinen
	Alhaisen akkuvirran sammutus	Valkoinen ja vilkkuva.
	Akku on liian kuuma Kaikki neljä, punainen ja vilkkuva.

Oikeaoppinen käsien asento (Kuva G)

MROITUS:

Vähentääksesi vakavien

henkilövaurioiden riskiä, käytä AINA käsien oikeaoppista asentoa Kuvan osoittamalla tavalla.

MROITUS:

Vähentääksesi vakavien

henkilövaurioiden riskiä, tartu laitteeseen AINA tukevasti varautuen äkillisiin reaktioihin.

Käsien oikea asento tarkoittaa toisen käden pitämistä pääkahvassa 2.

Käynnistäminen (Kuvat A, H, I)

MROITUS:

Pidä työkalusta kiinni tukevasti

käynnistäessäsi laitteen.

HIVOMIO:

Laitteen poistoaukkoa ei saa

suunnata käyttäjään tai sivullisiin päin.

HIVOMIO:

Käytä aina suojalaseja

sekä kuulonsuojaimia. Käytä hengityssuojaa, jos käyttöympäristössä on pölyä. Suojakäsineiden, pitkien housujen ja tukevien jalkineiden käyttö on suositeltavaa. Pidä pitkät hiukset ja löysät vaatteet pois aukoista ja liikkuvista osista.

1. Voit käynnistää puhaltimen säädettävää nopeuskytkintä 1 lyhyesti painamalla. Puhallin toimii suuremmalla nopeudella vipua siirtäessä eteenpäin.
2. Vapauta säädettävä nopeuskytkin 1 puhaltimen pysäyttämiseksi.
3. Voit lukita puhaltimen päälle painamalla säädettävän nopeuskytkimen 1 pohjaan ja painamalla sitten nopeuslukituksen painiketta 3 Kuvan H mukaisesti.

hUOMaa: Nopeuden lukituspainiketta 3 ei ole tarkoitettu käytettäväksi säädettävän nopeuskytkimen 1 lukitsemiseen.

1. Voit avata lukituksen ja pysäyttää puhaltimen painamalla ja vapauttamalla liipaisukytkimen 1 tai painamalla nopeuden lukituspainiketta 3.

2. Voit sammuttaa puhaltimen painamalla ja pitämällä alhaalla nopeuspainiketta 8 Kuvan I mukaisesti, tai puhallin sammuu automaattisesti 20 sekunnin käyttämättömän jakson jälkeen.

Puhaltimen nopeuden säätäminen (Kuva I)

1. DCMBL777 sisältää nopeuden ilmaisimen 7. Nopeuden ilmaisin 7 näyttää valitun puhaltimen nopeuden.
   Laitteessa on kolme nopeusasetuksen LED-merkkivaloa, ECO-tila 20 (valkoinen LED), vakiotila 21 (oranssi LED) ja turbotila 22 (punainen LED). Nopeuden ilmaisin 7 auttaa optimoimaan työkalun suorituskyvyn ja käyttöajan kuhunkin työhän.
2. Voit asettaa puhaltimen nopeuden kytkemällä puhaltimen päälle säädettävää nopeuskytkintä 1 lyhyesti painamalla.
3. Paina työkalun kahvassa olevaa nopeuspainiketta 8, kunnes haluamasi nopeuden LED-valo syttyy.

hUOMaa: ECO-tila 20 (valkoinen LED), vakiotila 21 (oranssi LED) tai turbotila 22 (punainen LED).

hUOMaa: Puhallin on oletuksena ECO-tilassa 20 (valkoinen LED).

1. Valitse ECO-tila 20 (valkoinen LED) tai vakiotila 21 (oranssi LED) useimmissa puhallustehtävissä.

hUOMaa: Käyttöaika on pitempi.

1. Valitse turbotila 22 (punainen LED) raskaiden roskien poistamiseen.

hUOMaa: Käyttöaika lyhenee.

Nopeusasetusten LED-valojen värit

		NOPEUS	NOPEUSASETUSLED-VALON VÄRI
	— 20	ECO-tila Valkoinen
	— 21	Vakiotila Oranssi
	— 22	Turbotila Punainen

Käyttö (Kuvat A, G, H)

HIVOMIO:

Laitteen poistoaukkoa ei saa suunnata käyttäjään tai sivullisiin päin.

• Asenna akku 15 työkalun kahvaan.
- Pitele puhallinta yhdellä kädellä Kuvan G mukaisesti.
• Käynnistä puhallin.

- Aseta putki 5 useiden senttimetrien korkeudelle maasta ja etene hitaasti lakaisevalla liikkeellä sivulta toiselle pitäen roska-/lehtikertymän edessäsi Kuvan G mukaisesti.

KUNNOSSAPITO

Työkalusi on suunniteltu käytettäväksi pitkään ja edellyttämään vain vähän kunnossapitoa. Oikea käsittely ja säännöllinen puhdistus varmistavat laitteen ongelmattoman toiminnan.

MROITUS: Vakavan henkilövahingon vaaran vähentämiseksi katkaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

Laturia tai akkua ei voida huoltaa.

Voiteleminen

Tätä sähkötyökalua ei tarvitse voidella.

Puhdistaminen

MROITUS: Sähköiskun vaara ja mekaaninen vaara. Irrota sähkölaite virtalähteestä ennen puhdistusta.

MROITUS: Pidä sähkölaite ja tuuletusaukot aina puhtaina varmistaaksesi turvallisen ja tehokkaan toiminnan.

MROITUS: Älä koskaan puhdista muita kuin metallipintoja liuottimien tai muiden voimakkaiden kemikaalien avulla. Nämä kemikaalit voivat heikentää näissä osissa käytettyjä materiaaleja. Käytä vain vedellä ja miedolla saippualla kostutettua liinaa. Älä päästä mitään nestettä työkalun sisään. Älä upota mitään työkalun osaa nesteeseen.

Tuuletusaukot voidaan puhdistaa kuivalla, pehmeällä ei-metallisella harjalla ja/tai sopivalla pölynimurilla. Älä käytä vettä tai puhdistusaineita. Käytä hyväksyttyjä suojalaseja ja hyväksyttyä hengityssuojaa.

Kuljetus

HIVOMIO: Jotta laitteen tahaton käynnistyminen vältettäisiin, akut/paristot tulee poistaa työkalun kuljettamisen ajaksi!

Säilytys

HIVOMIO: Suorita aina kaikki puhdistus- ja huoltotoimenpiteet ennen varastointia.

HIVOMIO: Säilytä työkalua aina ilman akkuja/paristoja! Säilytä työkalua ja akkuja/paristoja viileässä ja kuivassa paikassa.

Ympäristön suojeleminen

Toimita tämä laite kierrätykseen. Tällä symbolilla merkittyjä tuotteita ja akkuja ei saa hävittää normaalin kotitalousjätteen mukana.

Tuotteissa ja akuissa on materiaaleja, jotka voidaan kerätä tai kierrättää uudelleenkäyttöä varten. Kierrätä sähkölaitteet ja akut paikallisten määräyksien mukaisesti. Lisätietoa on saatavilla osoitteessa www.2helpU.com.

Ladattava akku

Tämä pitkään kestävä akku täytyy vaihtaa, kun ne eivät enää tuota riittävää tehoa töissä, jotka voitiin aikaisemmin tehdä helposti. Teknisen käyttöiän päätyttyä se tulee hävittää ympäristöystävällisesti:

• Anna akun tyhjentyä kokonaan ja poista se sitten työkalusta.
• Li-lon-akut ovat kierrätettäviä. Vie ne jälleenmyyjälle tai paikalliseen kierrätyspisteeseen. Kerätyt akut kierrätetään tai hävitetään oikein.

AXELLÖVBLÅS

DCMBL777

Gratulerar!
