KULLANIM KILAVUZU DCMBL777 DEWALT

Türkçe (orijinal talimatlardan çevrilmiştir) 146

Bir DEWALT aleti seçtiniz. Uzun süreli deneyim, sürekli ürün geliştirme ve yenilik DEWALT markasının profesyonel elektrikli alet kullanıcıları için en güvenilir ortaklardan birisi haline gelmesini sağlamaktadır.

Teknik Özellikleri

		DCMBL777
Voltaj V	DC	54
Tip 1
Batarya tipi Li-iyon
Hava Hızı Km/s 257,5
Hava Hacmi CFM 760
Ses güç seviyesi LwAm 94 dB
K (verilen ses seviyesi için belirsizlik) KwA 1,7 dB
Ses basınç seviyesi LpA	84 dB
K (verilen ses seviyesi için belirsizlik)	KpA	3,0 dB
Garanti edilen ses güç seviyesi	LwA	96 dB
Ağırlık (bataryasız)	kg	3,2 kg

2000/14/EC ve EN 62841-1/A11:2022 uyarınca gürültü değerleri ve/veya titreşim değerleri (triaks vektör toplamı):

Titreşim emisyon değeri a_h =	m/sn2	<2,5
Belirsizlik değeri K =	m/sn2	1,5

Bu bilgi sayfasında verilen titreşim ve/veya gürültü emisyonu düzeyi EN62841 dahilinde belirtilen standart teste uygun olarak ölçülmüştür ve aletleri birbiriyle karşılaştırmak için kullanılabilir. Maruz kalmaya dönük bir ön değerlendirme olarak kullanılabilir.

VAKARI:

Beyan edilen titreşim ve/veya gürültü emisyon düzeyi, aletin kullanıldığı genel uygulamaları yansıtır. Bununla birlikte alet farklı uygulamalar için, farklı aksesuarla veya yeterince bakım yapılmadan kullanıldığında, titreşim ve/veya gürültü emisyonu değişebilir. Bu, toplam çalışma süresindeki maruz kalma seviyesini önemli ölçüde artırabilir.

Titreşim ve/veya gürültü maruz kalma seviyesine ilişkin bir tahminde bulunurken aletin kapalı kaldığı veya çalıştığı ancak gerçekte işi yapmadığı zamanlar da dikkate alınmalıdır. Bu, toplam çalışma süresindeki maruziyet düzeyini önemli ölçüde azaltabilir.

Operatörü titreşim ve/veya gürültünün etkilerinden korumak için aşağıdakiikiler gibi ilave güvenlik önlemleri tanımlayın: aleti ve aksesuarları iyi koruyun, ellerinizi sıcak tutun (titreşim için uygundur), çalışma sürelerini iyi organize edin.

AB Uygunluk Beyani

Makine Yönetmeliği

Eksenel Üfleyici

DCMBL777

DEWALT Teknik Veriler altında açıklanan bu ürünlerin aşağıdaki dilere uygun olduğunu beyan eder: 2006/42/EC, EN 62841-1:2015+A11:2022, EN ISO 12100:2010, 2000/14/EC, Üfleyici (kategori Ek I, madde 34), Ek V L WA (ölçülen ses şiddeti seviyesi) 94 dB(A) L WA (garanti edilen ses şiddeti) 96 dB(A) Bu ürünler aynı zamanda 2014/30/EU ve 2011/65/EU Yönetmeliklerine de uygundur. Daha fazla bilgi için lütfen aşağıdaki adresten DEWALT ile irtibat kurun veya kılavuzun arkasına bakın.

M. Georg Modern Research

Markus Rompel

Mühendislik Birimi Başkan Yardımcısı, PTE-Europa DEWALT, Richard-Klinger-Straße 11, 65510, Idstein, Almanya

10.10.2023

UYARI: Yaralanma riskini azaltmak için, kullanım

kilavuzunu okuyun.

Tanımlar: Güvenlik Talimatları

Aşağıdaki tanımlar her işaret sözcüğü ciddiyet derecesini gösterir. Lütfen kılavuzu okuyunuz ve bu simgelere dikkat ediniz.

TALIKE:

Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanabilecek çok yakın bir tehlikeli durumu gösterir.

UKARI:

Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanabileceği potansiyel bir tehlikeli durumu gösterir.

DIKKAT:

Engellenmemesi halinde önemsiz veya orta dereceli yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir.

iKAZ:

Engellenmemesi halinde maddi hasara neden olabilecek, yaralanma ile ilişkisi olmayan durumları gösterir.

çarpması riskini belirtir.

Aküler Şarj Aletleri/Şarj Süreleri (Dakika)**
Kat. # V	IX	Ah Ağırlık (kg)		DCB104 DCB107		DCB112/DCB1102	DCB113	DCB115/DCB1104	DCB116 DCB117 DCB118 DCB132
DCB546	18/54	6,0/2,0	1,08	60	270	170	140	90	80	40	60	90
DCB547/G	18/54	9,0/3,0	1,46	75*	420	270	220	135*	110*	60	75*	135*
DCB548	18/54	12,0/4,0	1,46	120	540	350	300	180	150	80	120	180
DCB549	18/54	15,0/5,0	2,12	125	730	450	380	230	170	90	125	230

*Veri kodu 201811475B veya sonrası
**Batarya şarj süreleri şablonu yalnızca bilgi verme amacıyla sunulmuştur, şarj süreleri, bataryaların sıcaklığına ve durumuna bağlı olarak değişir.

riskini belirtir.

ELEKTRIKLI EL ALETLERI İÇIN GENEL GÜVENLIK TALIMATLARI

VAKARI: Bu elektrikli aletle verilen tüm güvenlik uyarılarını, talimatları, resimleri ve teknik özellikleri okuyun. Aşağıda listelenen tüm talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara neden olabilir.

BÜTÜN UYARI VE GÜVENLİKTALİMATLARINI İLERİDE BAKMAK ÜZERE SAKLAYIN

Uyarılarda yer alan «elektrikli alet» terimi şebeke elektriğiyle (kablolu) veya akü/pille (şarjlı) çalışan elektrikli aletinizi ifade etmektedir.

1) Çalışma alanının Güvenlığı

a) Çalışma alanını temiz ve aydınlik tutun. Karışık ve karanlık alanlar kazaya davetiye çıkartır.
b) Elektrikli aletleri, yanıcı sıvılar, gazlar ve tozların bulunduğu yerler gibi yanıcı ortamlarda çalıştırmayın. Elektrikli aletler, toz veya dumanları ateşleyebilecek kıvılcımlar çıkartır.
c) Bir elektrikli aleti çalıştırırken çocuklardan ve etraftaki kişilerden uzak tutun. Dikkatinizi dağılıcı şeyler kontrolü kaybetmenize neden olabilir.

2) Elektrik Güvenlığı

a) Elektrikli aletlerin fisleri prizlere uygun olmalıdır. Fis üzerinde kesinlikle hiçbir değişiklik yapmayın. Topraklı elektrikli aletlerde hiçbir adaptör fişi kullanmayın. Değiştirilmemiş fisler ve uygun prizler elektrik çarpması riskini azaltacaktır.
b) Borular, radyatörler, ocaklar ve buzdolapları gibi topraklanmamış yüzeylerle vücut temasından kaçının. Vücudunuzun topraklanması halinde yüksek bir elektrik çarpması riski vardır.
c) Elektrikli aletleri yağmura maruz bırakmayın veya islatmayın. Elektrikli alete su girmesi elektrik çarpması riskini arttıracaktır.
d) Elektrik kablosunu uygun olmayan amaçlarla kullanmayın. Elektrikli aleti kesinlikle kablosundan tutarak taşımayın, çekmeyin veya prizden çıkartmayın. Kabloyu sıcakın, yağdan, keskin

kenarlardan veya hareketli parçalardan uzak tutun. Hasarlı veya dolaşmış kablolar elektrik çarpması riskini arttırır.

e) Elektrikli bir aleti açık havada çalıştırıyorsanız, açık havada kullanıma uygun bir uzatma kablosu kullanın. Açık havada kullanıma uygun bir kablonun kullanılması elektrik çarpması riskini azaltır.
f) Eğer bir elektrikli aletin nemli bir bölgede çalıştırılması zorunluysa, bir artık akım aygıtı (RCD) korumalı bir kaynak kullanın. Bir RCD kullanılması elektrik şoku riskini azaltır.

3) Kışisel Güvenlik

a) Elektrikli bir aleti kullanırken her zaman dikkatli olun, yaptığınız işe yoğunlaşın ve sağduyulu davranın. Elektrikli bir aleti yorgunken veya ilaç ya da alkolün etkisi altındayken kullanmayın. Elektrikli aletleri kullanırken bir anlık dikkatsizlik ciddi kişisel yaralanmayla sonuçlanabilir.
b) Kişisel koruyucu ekipmanları mutlaka kullanın. Daima koruyucu gözlük takın. Koşullara uygun toz maskesi, kaymayan güvenlik ayakkabıları, baret veya kulaklık gibi koruyucu donanımların kullanılması kişisel yaralanmaları azaltacaktır.
c) İstem dışı çalıştırılmasını önleyin. Aleti güç kaynağına ve/veya aküye bağlamadan, yerden kaldırmadan veya taşımadan önce düğmenin kapalı konumda olduğundan emin olun. Aleti, parmağınız düzme üzerinde bulunacak şekilde taşımak veya açık konumdaki elektrikli aletleri elektrik şebekesine bağlamak kazaya davetiye çıkartır.
d) Elektrikli aleti açmadan önce tüm ayarlama anahtarlarını çıkartın. Elektrikli aletin hareketli bir parçasına takılı kalmış bir anahtar kişisel yaralanmaya neden olabilir.
e) Ulaşmakta zorlandığınız yerlerde kullanmayın. Daima sağlam ve dengeli basın. Bu, beklenmedik durumlarda elektrikli aletin daha iyi kontrol edilmesine olanak tanır.
f) Uygun şekilde giyinin. Bol elbiseler giymeyin ve takı takmayın. Saçınızı, elbiselerinizi ve eldivenlerinizi hareketli parçalardan uzak tutun. Bol elbiseler ve takılar veya uzun saç hareketli parçalara takılabilir.
g) Eğer kullandığınız üründe toz emme ve toplama özellikleri olan ataşmanlar varsa bunların bağlı olduğundan ve doğru şekilde kullanıldığından

emin olun. Bu ataşmanların kullanılması tozla ilgili tehlikeleri azaltabilir.

h) Aletlerin sık kullanımı sonucu oluşan aşinalığın keyfi davranışta bulunmanıza ve aletle ilgili güvenlik ilkeleri ihmal etmenize neden olmasına izin vermeyin. Dikkatsiz bir hareket bir anda ciddi yaralanmalara neden olabilir.

4) Elektrikli Aletlerin Kullanımı ve Bakımı

a) Elektrikli aleti zorlamayın. Uygulamanız için doğru elektrikli aleti kullanın. Doğru elektrikli alet, belirlendiği kapasite ayarında kullanıldığında daha iyi ve güvenli çalışacaktır.
b) Düğme açmıyor ve kapatmıyorsa elektrikli aleti kullanmayın. Düğmeyle kontrol edilemeyen tüm elektrikli aletler tehlikelidir ve tamir edilmesi gerekmektedir.
c) Herhangi bir ayar, aksesuar değişimi veya elektrikli aletlerin saklanması öncesinde fişi güç kaynağından çekin ve/veya eğer demonte edilebilir tipteyse, bataryayı aletten ayırın. Bu tür önleyici güvenlik tedbirleri elektrikli aletin istem dışı olarak çalıştırılması riskini azaltacaktır.
d) Elektrikli aleti, çocukların ulaşamayacağı yerlerde saklayın ve elektrikli aleti tanımayan veya bu talimatları bilmeyen kişilerin elektrikli aleti kullanmasına izin vermeyin. Elektrikli aletler, eğitimsiz kullanıcıların elinde tehlikelidir.
e) Elektrikli aletleri iyi durumda muhafaza edin. Hareketli parçalardaki hizalama hatalarını ve tutuklukları, parçalardaki kırılmalar ve elektrikli aletin çalışmasını etkileyebilecek tüm diğer koşulları kontrol edin. Hasarlı ise, elektrikli aleti kullanmadan önce tamir ettirin. Kazaların çoğu, elektrikli aletlerin bakımının yeterli şekilde yapılmamasından kaynaklanır.
f) Kesim aletlerini keskin ve temiz tutun. Bakımı uygun şekilde yapılmış keskin kesim uçlu kesim aletlerinin sıkışma ihtimali daha düşüktür ve kontrol edilmesi daha kolaydır.
g) Elektrikli aleti, aksesuarlarını ve aletin diğer parçalarını kullanırken bu talimatlara mutlaka uyun ve çalışma ortamının koşullarını ve yapılacak işin ne olduğunu göz önünde bulundurun. Elektrikli aletin öngörülen işlemler dışındaki işlemler için kullanılması tehlikeli durumlara neden olabilir.
h) Tüm tutamakları ve tutma yerlerini kuru, temiz ve üzerinde yağ ile gres bulunmayacak şekilde muhafaza edin. Kaygan tutamaklar ve tutma yerleri, beklenmedik durumlarda aletin güvenli bir şekilde tutulması ve kontrol edilmesine izin vermez.

5) Şarjlı Aletlerin kullanımı ve bakımı

a) Sadece üretici tarafından belirtilen şarj cihazı ile şarj edin. Bir akü tipine uygun bir şarj cihazı başka tipte bir aküyü şarj etmek için kullanıldığında yangın riski yaratabilir.
b) Elektrikli aletleri yalnızca özel olarak tanımlanmış akülerle kullanın. Başka akülerin kullanılması yaralanma ve yangın riskine yol açabilir.

c) Akü kullanımda değilken, ataç, bozuk para, anahtar, çivi, vida veya terminaller arasında kontağa neden olabilecek diğer küçük metal nesnelerden uzak tutulmalıdır. Akü terminallerinin birbirine kısa devre yapılması yanıklara veya yangına neden olabilir.
d) Uygun olmayan koşullarda, akü sıvı sızıntısı yapabilir; sıvıya temas etmekten kaçının. Kazara temas etmeniz halinde suyla yıkayın. Sıvı, gözlerinize temas ederse, ayrıca bir doktora başvurun. Aküden sıvı sizması tahriş veya yanıklara neden olabilir.
e) Hasarlı ya da modifiye edilmiş bir batarya veya aleti kullanmayın. Hasarlı ya da modifiye edilmiş bataryalar yangın, patlama veya yaralanma riskiyle sonuçlanan beklenmedik durumlara neden olabilir.
f) Bir batarya veya aleti ateşe veya aşırı ısıya maruz bırakmayın. 130 °C üzeri ısı veya ateşe maruz kalması patlamaya neden olabilir.
g) Tüm şarj talimatlarına uyun ve talimatlarda belirtilen sıcaklık aralığı dışında batarya veya aleti şarj etmeyin. Doğru olmayan şekilde veya belirtilen aralık dışındaki sıcaklıklarda şarj edilmesi bataryaya hasarı verebilir ve yangın riskini artırabilir.

6) Servis

a) Elektrikli aletinizi, sadece orijinal yedek parçaların kullanıldığı yetkili servisine tamir ettirin. Bu, elektrikli aletin güvenliğinin muhafaza edilmesini sağlayacaktır.
b) Hasar görmüş bataryalara asla serviste bulunmayın. Bataryaların servisi sadece üretici veya yetkili servis tarafından yapılabilir.

Bahçe Üfleyici Güvenlik Uyarıları

a) Kötü havalarda ve özellikle yıldırım düşme riski olduğunda bahçe üfleyiciyi kullanmayın. Bu, yıldırım çarpma riskini azaltır.
b) Göz ve kulaklar için koruyucu kullanın. Yeterli koruyucu ekipman, yaralanma riskini azaltır.
c) Bahçe üfleyiciyi çalıştırırken her zaman kaymayan, koruyucu ayakkabılar giyin. Bahçe üfleyiciyi çıplak ayak veya sandaletle çalıştırmayın. Bu, ayaklarda yaralanma riskini azaltır.
d) Hava girişlerine çekilebilecek olan bol giysiler veya atkı, ip, zincir, kravat vb. gibi şeyler giymeyin. Hava girişlerine girmemesini sağlamak için uzun saçlarını zı arkadan bağlayın veya örtün. Bu nesnelerden herhangi birinin hava girişlerine çekilmesi yaralanma riskini artırabilir.
e) Bahçe üfleyiciyi çalıştırırken çevredekileri uzak tutun. Fırlayan çöpler yaralanma riskini artırabilir.
f) Üfleme başlığını asla insanlara, evcil hayvanlara veya pencerelere doğrultmayın. Çöpleri, ağaçlar, otomobiller ve duvarlar gibi çöplerin sıçramasına neden olabilecek katı nesnelerin yakınına üflerken ekstra dikkatli olun. Fırlayan nesneler maddi hasar ve yaralanma riskini artırabilir.

g) Bahçe üfleyiciyi sigara, kibrit veya sıcak kül gibi yanan ya da duman çıkaran herhangi bir şeyi üflemek için kullanmayın. Bu tür kıvılcım kaynakları yangın riskini artırabilir.
h) Hareket halindeyken fana dokunmayın. Fana erişim sağlayacak herhangi bir parçayı çıkarmadan önce bahçe üfleyiciyi kapatın, fanın durmasını bekleyin ve bahçe üfleyicinin fişini çekin. Bu, hareketli parçalar nedeniyle yaralanma riskini azaltır.
i) Sıkışan malzemeyi temizlerken veya bahçe üfleyiciye bakım yaparken, çalıştırma düğmesinin kapalı ve fisin prizden çekili olduğundan emin olun. Sıkışan malzemeyi temizlerken veya bakım yaparken bahçe üfleyicinin beklenmedik şekilde çalışması yaralanma riskini artırabilir.
j) Bahçe üfleyiciyi yalnızca zemin seviyesinde kullanın; merdivenlerin veya herhangi bir dengesiz desteğin üzerinde kullanmayın.
k) Asla aynı anda birden fazla kemer ya da birden fazla omuz kemeri takmayın.
1) Bir kemer takarken, başka hiçbir giyilebilir malzemenin, ilgili kemerin serbest bırakılmasına ve çıkarılmasına müdahale etmediğinden emin olun.
m) Aşırı titreme görülüyorsa makinede hasar olup olmadığını kontrol edin.

ÖNEMLİ GÜVENLİK TALİMATLARI

BU CIHAZI KULLANMADAN ÖNCE TÜM TALİMATLARI OKUYUN

Bu cihazı kullanırken, başta aşağıdaki olmak üzere temel güvenlik önlemleri daima alınmalıdır:

UKARI:

Yangın, elektrik çarpması veya yaralanma riskini azaltmak için:

• Bir güç kaynağına bağlıyken cihazın başından ayrılmayın. Kullanılmadığında ve bakım öncesinde bataryayı çıkartın.
• Islak zeminlerde kullanmayın. Yağmura maruz bırakmayın. Kapalı yerlerde muhafaza edin.
• Cihazın oyuncak gibi kullanılmasına izin vermeyin. Çocukların yakınında kullanıldığında çok dikkat edilmelidir. Yalnızca tasarlandığı amaçlar için kullanın.
• Bu cihazı SADECE kılavuzda tarif edildiği şekilde kullanın. Sadece önerilen ataşmanları kullanın.

• Herhangi bir şekilde arıza belirtileri gösteriyorsa bu cihazı kullanmayın. Eğer cihaz doğru şekilde çalışmıyorsa, yere düşmüşse, hasar görmüşse, uzun süre dışarıda kalmışsa veya suyla temas etmişse mutlaka bir servis merkezine götürün.
  • Cihazı ıslak ellerle tutmayın.

• Cihaz açıklıklarına herhangi bir nesne koymayın. Cihazı, açıklıklardan herhangi biri tıkalıyken kullanmayın, toz, kil, saç ve hava akışını azaltabilecek herhangi bir şeyden uzak tutun.

• Saç, bol elbise, parmak ve diğer uzuvlarını açıklıklardan ve hareketli parçalardan uzak tutun.
• Cihazı güç kaynağından ayırmadan önce tüm kumandaları kapatın.
• Merdivenleri temizlerken ilave dikkat gösterin.

BU TALİMATLARI SAKLAYIN

Ek Güvenlik Talimatları

UKARI:

Yangın, elektrik çarpması ve yaralanma riskini azaltmak için elektrikli cihazları kullanırken aşağıdaki de dahil olmak üzere temel güvenlik önlemlerine daima uyun.

V.KARI:

Bütün güvenlik uyarılarını ve talimatlarını mutlaka okuyun. Bu talimatların herhangi birisine uyulmadığı takdirde elektrik çarpması, yangın ve/veya ciddi yaralanma ile sonuçlanabilir.

UKARI:

Çocukların, fiziksel, duyusal veya zihinsel yetenekleri sınırlı veya deneyim ve bilgi eksikliği olan ya da bu talimatlara aşina olmayan kişilerin makineyi kullanmalarına kesinlikle izin vermeyin, ayrıca operatörün yaşını sınırlandıran yerel düzenlemeler mevcut olabilir.

Yaralanma Riskini Azaltmak İçin:

• Kazayla çalışmasını engelleyin. Cihaz bataryasını çıkarmadan önce tüm kumandaları kapatın. Bataryayı yerleştirmeden önce düğmenin kilitli veya kapalı konumda olduğundan emin olun. Üniteyi, parmağınız açma düğmesi üzerindeyken taşımak veya bataryayı ünite açık konumdayken takmak kazalara davetiye çıkartır.
• Tehlikeli çevresel koşullardan kaçının – Elektrikli aletleri nemli veya ıslak yerlerde kullanmayın. Üniteyi yağmurda kullanmayın.
• EMNIYET EKIPMANI KULLANIN. Daima koruyucu gözlük ve kulaklık kullanın. İşlem tozluysa bir filtreli maske takın, uygun koşullarda kaymayan güvenlik ayakkabıları kullanılmalıdır.
• Doğru üniteyi kullanın – Üniteyi üretildiği amaç dışında herhangi bir iş için kullanmayın.
• Uniteyi kullanmadan önce alanı kontrol edin. Biriken tüm kirleri ve ziplayabilecek, fırlatılabilecek veya çalıştırma sırasında yaralanma veya hasara neden olabilecek kaya, cam, tel vb. sert cisimleri temizleyin.
• Sadece bu kılavuzda tarif edildiği şekilde kullanın.
• Merdivenleri temizlerken ilave dikkat gösterin.
• Uniteyi çalıştırırken veya kullanırken çocukları, seyircileri ve hayvanları çalışma alanından en az 10 metre (30 feet) uzakta tutun.

- Ünitenin oyuncak olarak kullanılmasına izin vermeyin. Çocukların yakınında kullanıldığında çok dikkat edilmelidir.

- Ünitenin bakımını dikkatli yapın. En iyi ve en güvenli performans için üniteyi temiz tutun. Doğru bakım için talimatları izleyin.

- Dikkatli olun - Yaptığınız işe yoğunlaşın. Sağduyulu olun. Üniteyi yorgunken çalıştırmayın.

- Fan çıkışıını çalışırken gözlerin veya kulakların yakınına koymayın.

- Makineyi etrafta insanlar, özellikle çocuklar veya hayvanlar varken çalıştırmayın.

- Ulaşmakta zorlandığınız yerlerde kullanmayın. Daima dengeyi koruyun. Bastığınız yere daima dikkat edin. Yürüyün, koşmayın.

- Makine bataryadan ayrılmadan önce ve hareketli tehlikeli parçalar tamamen durmadan hareketli tehlikeli parçalara dokunmayın.

- Makine anormal şekilde titremeye başlarsa, iki batarya ve güvenlik anahtarını çıkartın.

- Deliklere herhangi bir nesne koymayın. Deliklerden herhangi biri tıkalıyken kullanmayın, toz, kıl, saç ve hava akışını azaltabilecek şeyleri temizleyin.

- Bataryayı çıkarmadan ünitedeki tıkanmaları temizlemeye çalışmayın.

- Ünitenin hiçbir parçasını sıviya batırmayın.

- Düğme ile kapatılıp açılamıyorsa üniteyi kullanmayın. Düğmeyle kontrol edilemeyen bir ünite tehlikelidir ve tamir edilmesi gerekir.

- Fan girişine kir birikintisi girmesine izin vermeyin.

- Ünite çıkışıını kendinize veya etraftaki kişilere doğrultmayın.

- Patlayıcı madde ya da havada kömür, tahil ya da diğer yanıcı maddeler gibi patlayıcı tozlar bulunan alanlarda kullanmayın.

- Fanı kendiniz tamir etmeye çalışmayın. Ürün güvenliği ve güvenilirliğinden emin olmak için, tamir, bakım ve ayarlar yetkili servis merkezlerinde yapılmalıdır.

- Fanı gaz veya patlayıcı içeren bir ortamda çalıştırmayın. Bu ünitelerdeki motorlar normalde kıvılcım çıkarır ve kıvılcımlar dumanı tutuşturur.

- Ulaşmakta zorlandığınız yerlerde kullanmayın. Daima sağlam ve dengeli basın.

- Fanı asla çalışır halde bırakmayın. Kapatılı konuma getirin.

- Ancak bataryayı çıkardıktan sonra boruyu takın.

- Kullanılmayan üniteleri kaldırın. Kullanılmadığında, bu ünite çocukların ulaşamayacağı kuru, yüksek ve kilitli bir yerde muhafaza edilmelidir.

- Uyumlu batarya ve şarj cihazlarıyla ilgili talimatlar bu kılavuzda referans olarak verilmiştir. Batarya veya şarj cihazınızla birlikte verilen tüm kullanım kılavuzlarını okuyun. Şarj aleti ve batarya üzerindeki tüm uyarı işaretlerini okuyun.

- Herhangi bir ayarlama, aksesuar değişimi, bakım, taşıma veya depoya kaldırma işleminden önce bataryayı fandan ayırın. Bu tür önleyici güvenlik tedbirleri cihazın istem dışı olarak çalıştırılması riskini azaltacaktır.

- Eğer cihaz doğru çalışmıyorsa veya yere düşmüşse, hasar görmüşse, uzun süre dışarıda kalmışsa veya suya düşmüşse o cihazı çalıştırmayın ve mutlaka bir servis merkezine götürün.

BU TALİMATLARI SAKLAYIN

Diğer Riskler

İlgili güvenlik düzenlemelerinin uygulanması ve güvenlik cihazlarının kullanılmasına rağmen, bazı risklerden kaçınmak mümkün değildir. Bunlar:

• İşitme kaybı.
• Sıçrayan parçacıklar kaynaklı yaralanma riski.
• Çalışma sırasında ısınan aksesuarlardan kaynaklanan yanık tehlikesi.
• Uzun süreli kullanımdan kaynaklanan yaralanma riski.

BU TALİMATLARI SAKLAYIN

Şarj cihazları

DEWALT şarj cihazları herhangi bir ayar gerektirmez ve çalıştırılması mümkün olduğunca kolay olacak Şekde tasarlanmıştır.

Elektrik Emniyeti

Elektrik motoru sadece tek bir voltaj için tasarlanmıştır. Her zaman batarya voltajının, aletin üretim etiketinde voltajla aynı olup olmadığını kontrol edin. Aynı zamanda şarj aleti voltajının ana şebeke voltajınızla aynı olduğundan emin olun.

DEWALT şarj cihazınız, EN60335 uyarınca çift yalıtımlıdır; bu nedenle, topraklama kablosuna gerek yoktur.

Kablosu hasarlıysa, yalnızca DEWALT veya yetkili bir servis tarafından değiştirilmelidir.

Uzatma Kablosu Kullanılması

Uzatma kablosu gerçekten gerekmedikçe kullanılmamalıdır. Şarj aletinizin giriş gücüne (bkz. Teknik Özellikleri) uygun, onaylı bir uzatma kablosu kullanın. Minimum iletken ebadı 1 mm ^2 ve maksimum uzunluk 30 m'dir.

Bir kablo makarası kullanırken, her zaman kabloyu tamamen makaradan çıkarın.

Tüm Batarya Şarj Cihazları için Önemli Güvenlik Talimatları

TALİMATLARI SAKLAYIN: Bu kılavuz, uyumlu bataryalar için önemli güvenlik ve çalıştırma talimatları içerir (bkz.

Teknik Özellikleri). Şarj cihazını kullanmadan önce şarj cihazının, bataryanın ve bu bataryanın takıldığı ürünün üzerindeki talimatları ve uyarıcı işaretleri okuyun.

VAKARI: Elektrik çarpması tehlikesi. Şarj cihazının içine sıvı kaçmasına izin vermeyin. Elektrik çarpmasına neden olabilir.

VAKARI: 30 mA veya daha düşük kaçak akım değerine sahip bir kaçak akım rölesi kullanılmasını öneriyoruz.

DKKAT: Yanma tehlikesi. Yaralanma riskini azaltmak için yalnızca DEWALT marka şarj edilebilir

bataryaları şarj edin. Diğer batarya türleri patlayarak yaralanmaya ve hasara neden olabilir.

DKKAT: Cihazla oynamadıklarından emin olmak için çocuklar gözetim altında tutulmalıdır.

İKAZ: Şarj aletinin güç kaynağına bağlı olduğu bazı durumlarda, şarj aletinin içindeki açıkta kalan şarj uçları yabancı maddelerle kısa devre yapabilir. Bunlarla sınırlı olmamak üzere çelik yünü, alüminyum folyo veya benzeri metal parçacıkları gibi iletken özelliği sahip yabancı maddeler şarj aletinin yuvalarından uzak tutulmalıdır. Yuvada batarya yokken şarj cihazını daima güç kaynağından çıkarın. Temizlik öncesinde şarj cihazının fişini çekin.

• Bataryayı bu kılavuzdaki şarj cihazlarının haricinde herhangi bir şarj cihazıyla şarj etmeye ÇALIŞMAYIN. Şarj cihazı ve batarya özel olarak birlikte çalışacak Şekde tasarlanmıştır.
• Bu şarj cihazları, DEWALT şarj edilebilir bataryaları şarj etmek dışında bir amaç için tasarlanmamıştır. Başka kullanımlar yangın veya elektrik çarpmasına yol açabilir.
• Şarj cihazını yağmura veya kara maruz bırakmayın.
• Şarj cihazını prizden çekerken kablosundan değil fişinden çekin. Bu, fiş ve kablonun hasar görme riskini azaltır.
• Kablonun; üzerine basılmayacak, ayağa dolaşmayacak veya başka bir Şekde hasar ve gerginliğe maruz kalmayacak Şekde yerleştirildiğinden emin olun.
• Kesinlikle gerekli olmadıkça uzatma kablosu kullanmayın. Yanlış uzatma kablosu kullanımı yangın, elektrik çarpması veya elektrik şokuna neden olabilir.
• Şarj cihazının üzerine herhangi bir eşya koymayın veya şarj cihazını havalandırma deliklerini kapatıp aşırı iç sıcaklığa neden olabilecek yumuşak bir yüzeye yerleştirmeyin. Şarj cihazını herhangi bir ısı kaynağından uzaktaki bir yere koyun. Şarj cihazı muhafazanın üstündeki ve altındaki delikler aracılığıyla havalandırılır.
• Kablosu veya fişi hasarlı bir şarj cihazını kullanmayın—bunların hemen değiştirilmesini sağlayın.
• Şarj cihazını sert bir darbe aldıysa, düştüyse veya herhangi bir Şekde hasar gördüyse çalıştırmayın. Yetkili bir servise götürün.
• Şarj cihazını kendiniz parçalarına ayırmayın; servis veya onarım gerektiğinde yetkili bir servis merkezine götürün. Yanlış yeniden takma elektrik çarpmasına veya yangına yol açabilir.
• Güç kablosunun hasar görmesi halinde, kablo herhangi bir tehlikenin önlenmesi için üretici, servis birimi veya benzer yetkili bir kişi tarafından derhal değiştirilmelidir.
• Herhangi bir temizlik yapmadan önce şarj cihazını prizden çekin. Bu, elektrik çarpması riskini azaltır. Bataryayı çıkartmak bu riski azaltmaz.
• KESİNLIKLE iki şarj cihazını birbirine bağlamaya çalışmayın.
• Şarj cihazı, standart 230V ev tipi elektrik gücüyle çalışmak üzere tasarlanmıştır. Cihazı başka bir

voltajla kullanmaya çalışmayın. Bu, araç şarj cihazı için geçerli değildir.

Bir Bataryanın Şarj Edilmesi (Şek. [Fig.] A, F)

1. Bataryayı takmadan önce şarj cihazını uygun prize takın.
2. Bataryayı 15 şarj cihazına takın, bataryanın şarj cihazına tamamen oturduğundan emin olun. Devamlı yanıp sönen kırmızı (şarj oluyor) ışık, şarj işleminin başladığıını gösterir.
3. Şarjın tamamlandığı, kırmızı ışığın sürekli yanmasıyla belirtilir. Batarya tam olarak şarj edildikten sonra hemen kullanılabilir veya şarj cihazından bırakılabilir. Bataryayı şarj cihazından çıkarmak için, bataryanın üzerindeki batarya serbest bırakma düğmesine 16 basın.

NOT: Lityum iyon bataryalardan maksimum performans almak ve bataryaların kullanım ömrünü uzatmak için, ilk kullanım öncesinde tam olarak şarj edin.

Şarj Cihazının Çalışması

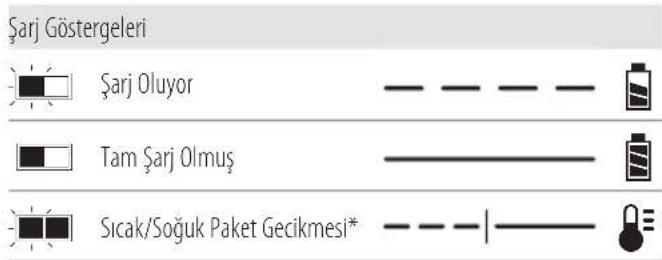

Bataryanın şarj durumu için aşağıdaki göstergelere bakın.

Şarj Göstergeleri Şarj Oluyor Tam Şarj Olmuş Sıcak/Soğuk Paket Gecikmesi*

* Bu işlem esnasında kırmızı ışık yanıp sönmeye devam edecek, fakat bir sarı ışık da yanacaktır. Batarya uygun bir sıcaklığa ulaştığında, sarı ışık sönecek ve şarj aleti şarj işlemine devam edecektir.

Uyumlu şarj cihazı arızalı bir bataryayı şarj etmeyecektir. Şarj cihazının ışığı yanmadığında batarya arızalıdır.

NOT: Bu, aynı zamanda şarj cihazının arızalı olduğu anlamına da gelebilir.

Şarj cihazı bir sorun gösteriyorsa, şarj cihazını ve akü takımını test edilmek üzere yetkili bir servis merkezine gönderin.

Sıcak/Soğuk Batarya Gecikmesi

Şarj aleti çok sıcak veya çok soğuk bir batarya tespit ettiğinde, otomatik olarak Sıcak/Soğuk Batarya Gecikmesini başlatır ve batarya uygun sıcaklığa gelene kadar şarji durdurur. Şarj aleti sonrasında otomatik olarak şarj moduna geçer. Bu özellik, maksimum batarya ömrü sağlar.

Soğuk bir batarya sıcak bir bataryaya göre daha yavaş bir hızla şarj olacaktır. Batarya tüm şarj döngüsü boyunca daha yavaş bir hızda şarj olacaktır ve batarya ısındığında bile maksimum şarj oranına geri dönmeyecektir.

DCB118 şarj cihazında bataryayı soğutmak için tasarlanmış bir dahili fan bulunmaktadır. Bataryanın soğutulması gerektiğiinde bu fan otomatik olarak devreye girecektir. Fan doğru Şekde çalışmıyorsa veya havalandırma yuvaları tıkanmışsa şarj cihazını kesinlikle kullanmayın. Şarj cihazının içerisinde yabancı maddelerin girmesine izin vermeyin.

Elektronik Koruma Sistemi

XR Li-lon cihazlar; aşırı yük, aşırı ısınma veya tamamen boşalmadan koruyacak bir Elektronik Koruma Sistemine sahip olacak Şekde tasarlanmıştır.

Elektronik Koruma Sistemi devreye girerse alet otomatik olarak kapatılacaktır. Bu durum gerçekleşirse lityum iyon bataryayı tamamen şarj olana dek bir şarj cihazında tutun.

Duvara Montaj

Bu şarj cihazları duvara monte edilebilir veya bir masa veya çalışma tezgahı üzerinde yukarı doğru durabilir Şekde tasarlanır. Duvara monte edilecekse şarj cihazını bir elektrik prizinin yakınında veya bir köşe veya hava akımını engelleyebilecek diğer engellerden uzakta konumlandırın. Şarj cihazının arka tarafından montaj vidalarının duvar üzerindeki yerini belirlemek amacıyla şablon olarak kullanın. Şarj cihazını (ayrıca satın alınır) en az 25,4 mm uzunluğa ve 7–9 mm'lik çapa sahip, vidalandığında vidanın yaklaşık 5,5 mm'lik kısmının açıkta olduğu bir optimal derinlik bırakacak Şekde ahşap üzerine monte edin. Şarj cihazının arkasındaki yuvaları vidaların açıkta olan kısımlarıyla hizalayın ve onları yuvalara tam olarak oturtun.

Şarj Cihazı Temizlik Talimatları

İKARI: Elektrik çarpması tehlikesi. Temizlik öncesinde AC çıkışı bağlantısını kesin. Şarj cihazının dış yüzeyindeki kir ve yağ, bir bez parçası ya da metal olmayan bir fırça kullanılarak temizlenebilir. Su veya temizlik solüsyonu kullanmayın. Aletin içine herhangi bir sivının girmesine izin vermeyin; aletin herhangi bir parçasını bir sıvı içine daldırmayın.

Akü

Tüm Aküler İçin Önemli Güvenlik Talimatları

Yedek aküleri sipariş ederken, katalog numarasını ve voltajı eklediğinizden emin olun.

Akü, kutudan şarjı dolu olarak çıkmaz. Aküyü ve şarj cihazını kullanmadan önce, aşağıdaki güvenlik talimatlarını dikkatlice okuyun. Daha sonra belirtilen şarj işlemlerini uygulayın.

TÜM TALİMATLARI OKUYUN

• Aküyü yanıcı sıvılar, gazlar ve tozların bulunduğu yerler gibi yanıcı ortamlarda şarj etmeyin veya kullanmayın.
  Aküyü şarj cihazına takmak veya cihazdan çıkarmak toz veya dumanları tutuşturabilir.
• Aküyü şarj cihazının içine doğru zorlamayın. Akü kırılarak ciddi kişisel yaralanmaya neden olabileceğinden akünün üzerinde hiçbir şekilde uyumsuz bir şarj cihazına uydurmak için değişiklik yapmayın.
• Aküleri yalnızca DEWALT şarj cihazlarında şarj edin.
• Su veya diğer sıvıları sıçratmayın veya bunlara DALDIRMAYIN.

• Aleti ve bataryayı, sıcaklığın 4 °C'nin (39,2 °F) altına düştüğü (örneğin, kışın kulübeler veya metal yapıların dışında) veya 40 °C'nin (104 °F) üzerine ulaştığı yerlerde (örneğin, yazın kulübeler veya metal yapıların dışında) depolamayın veya kullanmayın.

• Önemli ölçüde hasarlı veya tamamen eskimiş olsa bile aküyü ateşe atmayın. Akü ateşe atılırsa patlayabilir. Lityum iyon aküler yanınca zehirli buharlar ve materyaller açığa çıkar.

• Akü içeriği cildinizle temas ederse, etkilenen alanı derhal yumuşak bir sabun ve suyla yıkayın. Akü sıvısı gözlerinize bulaşırsa, gözünüzü açık tutarak 15 dakika boyunca veya tahriş hissi geçene kadar suyla yıkayın. Tıbbi yardım gerekirse, akü elektroliti sıvı organik karbonatlar ve lityum tuzları karışımından oluşmaktadır.
• Açılan akü hücrelerinin içeriği solunum yolunu tahriş edebilir. Ortama temiz hava girmesini sağlayın. Belirtiler geçmezse tıbbi yardım alın.

UKARI: Yanık tehlikesi. Akü sıvısı kıvılcıma veya ateşe maruz kalırsa yanıcı olabilir.

AKARI: Aküyü hiçbir nedenle asla açmayın. Akünün muhafazası çatlarsa veya hasar görürse, şarj cihazına takmayın. Aküyü çarpmayın, düşürmeyin veya pakete hasar vermeyin. Sert bir darbe almış, düşmüş, çiğnenmiş veya herhangi bir şekilde hasar görmüş (örn. çiviyle delinmiş, çekiçle vurulmuş veya üzerine basılmış) bir aküyü veya şarj cihazını kullanmayın. Elektrik çarpmasına yol açabilir. Hasarlı aküler geri dönüşüm için servis merkezine gönderilmelidir.

UKARI: Yangın tehlikesi. Bataryayı metal nesnelerin batarya terminallerine değmeyecekleri şekilde saklayın veya taşıyın. Örneğin, bataryayı içerisinde gevşek civiler, vidalar, anahtarlar vb. bulunan kayışlı taşıyıcı, cep, alet kutuları, ürün kiti kutuları, çekmece vb. içerisinde koymayın.

DIKKAT: Aleti kullanmadığınız zaman, devrilme veya düşme tehlikesine yol açmayacağı dengeli bir yüzeye yan tarafından üzerine yerleştirin. Büyük akülere sahip bazı aletler akünün üzerinde dik durabilir, ancak bunlar kolayca devrilebilir.

Nakliyat

UKARI: Yangın tehlikesi. Batarya nakliyatında, batarya kutuplarının istemsiz şekilde iletken maddelerle temas ederek yangına sebep vermesi ihtimali vardır. Batarya nakliyatı yaparken, batarya kutuplarının iyi korunduğundan ve kutuplarla temas edip kısa devreye sebep olabilecek maddelerden iyi şekilde izole edildiğinden emin olun. NOT: Lityum-iyon piller kontrol edilmiş bagaja konmamalıdır.

DEWALT bataryalar, Tehlikeli Maddelerin Nakliyesi Hakkında BM Tavsiyeleri; Uluslararası Hava Taşımacılığı Birliği (IATA) Tehlikeli Madde Düzenlemeleri, Uluslararası Deniz Taşımacılığı Tehlikeli Madde (IMDG) Düzenlemeleri ve Uluslararası Karayoluyla Tehlikeli madde Taşıma Konulu Avrupa Anlaşması içeriklerinde belirtilen sektörel ve hukuki standartların tüm düzenlemeleriyle

uyumludur. Lityum-iyon bataryalar, Tehlikeli Madde Taşımacılığı Kılavuzu Testleri ve Kriterleri Hakkındaki BM Tavsiyelerinin 38,3. bölümüne kadar test edilmiştir.

Çoğu durumda bir DEWALT bataryanın nakliyesinin tam olarak düzenlenmiş bir Sınıf 9 Tehlikeli Maddeler kapsamında sınıflandırılması beklenir. Genelde sadece 100 Watt Saat (Wh) üzeri bir enerji değerine sahip bir lityum iyon bataryayı içeren taşıma işlemlerinin tam olarak düzenlenmiş bir Sınıf 9 Tehlikeli Maddeler kapsamında sınıflandırılarak yapılması gerekmektedir. Tüm lityum iyon bataryalarda ambalajın üzerinde Watt Saati değeri mevcuttur. Buna ilave olarak, düzenlemedeki karışıklıklar nedeniyle, DEWALT lityum iyon bataryaların Watt Saati değeri göz önünde bulundurulmaksızın havayolu kargosuyla tek başına taşınmasını önermez. Bataryası bulunan aletlerin (kombo setler) havayoluyla nakliyesi ancak bataryanın sahip olduğu Watt Saati değerinin 100 Watt Saatinden yüksek olmaması şartıyla yapılabilir.

Nakliyat kapsam dışında da kalsa, tamamen düzenlenmiş de olsa, paketleme, etiketleme ve belgeleme gereklilikleri hakkındaki son düzenlemeleri takip etmek nakliyatçıların sorumluluğudur.

Kılavuzun bu bölümünde bulunan bilgiler iyi niyetle yazılmıştır ve kılavuzun hazırlandığı tarih itibariyla doğru olduğuna inanılmaktadır. Fakat, sözlü veya zımnen hiçbir garanti verilmemektedir. Gerçekleştirdiği işlemlerin geçerli düzenlemelerle uyumlu olduğundan emin olmak alıcının sorumluluğundadır.

FLEXVOLT™ Bataryanın Taşınması

DEWALT FLEXVOLT® bataryanın iki farklı modu mevcuttur: ve Taşıma modunu kullanın.

Kullanım Modu: FLEXVOLT ^™ batarya tek başına olduğunda veya bir DEWALT 18V ürün içerisinde bulunduğunda, bir 18V batarya olarak çalışacaktır. FLEXVOLT ^™ batarya 54V veya 108V (ika adet 54V batarya) ürün olduğunda, bir 54V batarya olarak çalışacaktır.

Taşıma Modu: FLEXVOLT™ bataryaya kapak takıldığında batarya taşıma modundadır. Taşıma için kapağı muhafaza edin.

Taşıma modundayken pil dizileri, 3 bataryanın daha yüksek bir Watt saati (Wh) değerine sahip 1 bataryaya kıyasla daha

düşük bir Watt saatiyle sonuçlanacak şekilde elektriksel olarak birbirinden ayrılır. Daha düşük bir Watt saati değerine sahip 3 bataryanın bu artan miktarı bataryanın daha yüksek bir Watt saati değerine sahip bataryaların tabi olduğu belirli taşımacılık düzenlemelerinden muaf olmasına neden olabilir.

Örneğin, 3 x 36 Wh olarak belirtilen Taşıma Wh değeri, her biri 36 Wh olan 3 bataryanın

Kullanım ve taşıma modu etiket işareti örneği

bulunduğu anlamına gelir. Kullanım Wh değeri ise 108 Wh olarak belirtilebilir (1 batarya kasdedilir).

Saklama Önerileri

1. En iyi saklama ortamı serin ve kuru, doğrudan güneş ışığı almayan, aşırı sıcak ve soğuk olmayan yerlerdir. En uygun

akü performansı ve ömrü için kullanımda değilken aküleri oda sıcaklığında saklayın.

1. Uzun süreli saklama için, en iyi sonuç için şarj cihazından uzak serin, kuru bir yerde tamamen dolu bir akü saklamak için tavsiye edilir.

NOT: Aküler tamamen şarj boşalmış halinde saklanmamalıdır. Akünün kullanılmadan önce yeniden şarj edilmesi gerekir.

Şarj Cihazı ve Akü Üzerindeki Etiketler

Bu kılavuzda kullanılan sembollere ilave olarak, şarj cihazı ve akü üzerinde bulunan etiketler aşağıdaki sembolleri belirtmektedir:

Aletle çalışmaya başlamadan önce bu kılavuzu okuyun.

Şarj süresi için Teknik Özellikleri bölümüne bakın.

İletken nesnelerle temas etmeyin.

Hasarlı aküleri şarj etmeyin.

Suya maruz bırakmayın.

Hasarlı kabloların hemen değiştirilmesini sağlayın.

Sadece 4 °C ve 40 °C arasında şarj edin.

Yalnızca kapalı alanda kullanım icindir.

Aküleri cevremize gerekli ozeni gostererek atın.

DEWALT aküler, yalnızca onlar için tasarlanmış olan DEWALT şarj cihazlarında şarj edin. DEWALT aküleri haricindeki akülerin DEWALT şarj cihazlarıyla şarj edilmesi patlamalarına veya diğer tehlikeli durumların ortaya çıkmasına sebep olabilir.

Aküyü ateşe atmayın.

KULLANIM (taşima başlığı olmadan). Örnek: Wh değeri 108 Wh olarak belirtilir (108 Wh değerindeki 1 batarya).

TAŞIMA (dahili taşıma başlığı ile). Örnek: Wh değeri 3 x 36 Wh olarak belirtilir (36 Wh değerindeki 3 batarya).

Batarya Tipi

Bu bataryalar kullanılmalıdır: DCB546, DCB547, DCB547G, DCB548, DCB549. Daha fazla bilgi için Teknik Veriler bölümüne bakın.

Paket İçeriği

Paket şunları içerir:

1 Üfleme Makinesi
1 Boru
1 Yoğunlaştırıcı ucu
1 Süpürge ucu
1 Li-iyon batarya (C1, D1, E1, G1, H1, L1, M1, P1, Q1, S1, T1, U1, X1, Y1, Z1 modelleri)
2 Li-iyon bataryalar (C2, D2, E2, G2, H2, L2, M2, P2, Q2, S2, T2, U2, X2, Y2, Z2 modelleri)
3 Li-iyon bataryalar (C3, D3, E3, G3, H3, L3, M3, P3, Q3, S3, T3, U3, X3, Y3, Z3 modelleri)

1Kullanımkılavuzu

nOT: Bataryalar, şarj cihazları ve alet kutuları N modellerinde bulunmaz. Bataryalar ve şarj cihazları NT modellerinde bulunmaz. B modellerinde Bluetooth® bataryalar bulunur.

nOT: Bluetooth® kelimesi tescili ve logoları Bluetooth®, SIG, Inc.n'in tescilli markalarıdır ve bunların DEWALT tarafından her türlü kullanımı lisans kapsamındadır. Diğer ticari markalar ve ticari isimler ilgili sahibine aittir.

• Nakliye sırasında alet, parçalar ve aksesuarlarda hasar oluşup oluşmadığını kontrol edin.
• Çalıştırmadan önce bu kılavuzu iyice okuyup anlamak için zaman ayırın.

Alet Üzerindeki Etiketler

Alet üzerinde aşağıdaki semboller gösterilir:

Kullanmadan önce kullanım kılavuzunu okuyun.

Göz koruması kullanın.

Kulak koruması kullanın.

Aleti yağmura veya yüksek neme maruz kalmasına izin vermeyin veya yağmur yağarken dışarıda bırakmayın.

Aleti kapatın. Alette herhangi bir bakımda bulunmadan önce aletin bataryasını çıkartın.

Etraftaki kişileri uzak tutun.

Yönetmelik 2000/14/EC garanti edilen ses şiddeti.

Tarih Kodu Konumu (Şek. [Fig.] F)

Üretim tarihi kodu 23 4 haneli bir yıldan ve ardından 2 haneli bir haftadan oluşur ve 2 haneli bir fabrika kodu eklenerek uzatılır.

Açıklama (Şek. A)

iKARI: Hiçbir zaman elektrikli aleti veya herhangi bir parçasını değiştirmeyin. Hasar veya yaralanmayla sonuçlanabilir.

1 Tetik düğmesi
2 Tutamak
3 Hız kilidi düğmesi
4 Güç katı
5 Üfleyici borusu
6 Şarj durum göstergesi
7 Hiz göstergesi
8 Hız düğmesi
9 Uç kilidi
10 Süpürge ucu
11 Yoğunlaştırıcı ucu
12 Kilitleme tırnağı
13 Omuz askısı takma yeri
14 Omuz askısı
15 Batarya
16 Batarya çıkarma düğmesi

Kullanım Amacı

Üfleme cihazınız profesyonel amaçlı açık alanda üfleme işleri için tasarlanmıştır.

IsLak kOŞULLaRDa VEYa Yanİcl sIVI Ya Da GaZLaRin MEVcUT OLDUĞU ORTaMLaRDa kullanmayın.

Bu üfleyiciler profesyonel elektrikli aletlerdir.

Çocukların aleti ellemesine IZIn VERMEYIn. Bu alet deneyimsiz kullanıcılar tarafından kullanılırken nezaret edilmelidir.

- Bu ürün, güvenliklerinden sorumlu kişinin gözetiminde olmadıklarında, fiziksel (çocuklar dahil), algısal veya zihinsel kapasite kaybı yaşamış deneyimsiz, bilgisiz ve yeteneksiz kişiler tarafından kullanılmamalıdır. Çocuklar asla bu ürünle yalnız bırakılmamalıdır.

MONTAJ VE AYARLAR

iYARI: Ciddi yaralanma riskini azaltmak için herhangi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce batarya ile bağlantısını kesin. Kazara çalıştırma yaralanmaya neden olabilir.

VAKARI: Yalnızca DEWALT akü ve şarj cihazlarını kullanın.

Üfleyici Borusu Mekanizması (Şek. C)

VAKARI: Üfleyiciyi boru güvenli bir şekilde yerine takılmadan çalıştırmayın. Asla boru deliğinden muhafazaya erişmeye çalışmayın.

İKARI: Üfleyiciyi başıboş bıraktığınızda veya depoya kaldırırken, kontrol ederken, ayar yaparken, temizlerken veya üfleyici üzerinde çalışırken daima bataryayı çıkartın.

1. Üfleyici borusunu 5 güç kafasına 4 takmak için, güç kafasının 27 kancasını 4 üfleyici borusu ağzındaki centikle 28 hizalayın, bkz. Şek. C.
2. Üfleyici borusunu 5, iki üfleyici borusu kilidi 4 üfleyici borusuna 17 yerleşene ve bir klik sesi duyulana kadar güç kafasına 5 doğru itin.
3. Yerine tam oturduğundan emin olmak için üfleyici borusunu 5 çekin.

Omuz Askısının Takılması ve Ayarlanması (Şek. E)

UKARI: Omuz askısı yalnızca bir omzun üzerinden asılmalıdır, tüm vücuda asılmamalıdır.

Omuz askısını 14 alete takın, bkz. Şekil E ve uygun denge ve destek için ayarlayın.

1. Omuz askısının mandalını 18 askı takma yerine 13 takın, askı takma yeri güç kafası 4 üzerinde bulunmaktadır, bkz. Şek. E.
2. Omuz askısını 14 omzunuzun üzerinden geçecek ve uygun denge ve destek sağlayacak şekilde ayarlayın.
3. Omuz askısını 14 çıkartmak için omuz askısının mandalını 18 parmağınızla sıkıştırın ve askı takma yerinden 13 çekerek çıkartın.

Yoğunlaştırıcı ve Süpürge Ucu Mekanizması (Şek. D)

iXARI: Üfleyici fanı başıboş bırakmadan önce veya depoya kaldırırken, kontrol ederken, ayar yaparken, temizlerken, ataşmanları veya aksesuarları sökerken/takarken ya da fan üzerinde çalışırken daima bataryayı çıkartın.

• Hava akışını çok dar bir alana yönlendirmek için yoğunlaştırıcı ucu 11 kullanın.
• Hava akışını çok geniş bir alana yönlendirmek için süpürge ucunu 10 kullanın.
• Yoğunlaştırıcı ucu 11 veya süpürge ucunu 10 üfleyici borusuyla 5 aynı hizaya getirin, bkz. Şek. D.
• Yoğunlaştırıcıyı 11 üfleyici borusuna kaydırın 5.
• Kilitleme tırnağını 12 aşağı yukarı kaydırarak üfleyici borusu 9 üzerindeki uç kilidinin 5 yoğunlaştırıcı ucu 12

veya süpürge ucunun 11 altındaki kilitleme tırnağına 10 yerleşmesini sağlayın.

1. Yerinde güvenli bir şekilde tutulduğundan emin olmak için yoğunlaştırıcı ucunu concentrator tip 11 veya süpürge ucunu 10 çekin.
2. Yoğunlaştırıcı ucu 11 veya süpürge ucunu 10 çıkartmak için, kilitleme tırnağını 12 uç kilidinden 9 kaldırarak çıkartın ve yoğunlaştırıcı ucunu 11 veya süpürge ucunu 10 üfleyici borusundan 5 çekin.

Bataryanın Alete Takılması ve Aletten Çıkartılması (Şek. A, F)

AYARI: Bataryayı çıkarmadan veya takmadan önce, anahtarın çalışmasını önlemek için hız kilidi 3 kapalı konumda olduğundan emin olun.

nOT: Bataryanın 15 tamamen dolu olduğundan emin olun.

Bataryanın Aletin Tutma Koluna Takılması

1. Bataryayı 15 alet tutamağının içindeki raylara hizalayın (Şek. A, F).
2. Batarya tam olarak aletteki yerine oturana kadar tutma koluna kaydırın ve kilit tırnağının yerine yerleşme sesini duyduğunuzdan emin olun.

Bataryanın Aletten Çıkartılması

1. Serbest bırakma düğmesine 16 basın ve bataryayı sıkıca çekerek aletin tutma kolundan çıkarın.
2. Bataryayı bu kılavuzun şarj cihazı kısmında açıklandığı gibi şarj cihazına takın.

Enerji Göstergeli Bataryalar (Şek. A, F)

Bazı DEWALT bataryalar, üç yeşil LED lambasından oluşan ve kalan şarj seviyesini gösteren bir enerji göstergesine sahiptir. Enerji göstergesini devreye sokmak için enerji göstergesi düğmesine 19 basın ve basılı tutun. Üç yeşil LED lambasının bir kombinasyonu kalan şarj seviyesini gösterecek şekilde yanacaktır. Bataryadaki şarj seviyesi kullanılabilir limitin altındayken, enerji göstergesi yanmaz ve bataryanın şarj edilmesi gerekir.

nOT: Enerji göstergesi sadece bataryada kalan şarjin bir göstergesidir. Bu gösterge, aletin işlevselliğini göstermez ve ürün bileşenlerine, sıcaklığa ve son kullanıcı uygulamasına göre farklılık gösterebilir.

KULLANMA

Kullanma Talimatları

VAKARI: Güvenlik talimatlarına ve geçerli yönetmeliklere daima uyun.

UKARI: Ciddi yaralanma riskini azaltmak için herhangi bir ayar yapmadan ya da parça veya

aksesuarları söküp takmadan önce aleti kapatın ve aküyü ayırın. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir.

VAKARI: Üfleyiciyi, boru yerine sağlam bir şekilde yerleştirmeden çalıştırmayın. Asla boru deliğinden muhafazaya erişmeye çalışmayın.

VAKARI: Aşağıdaki durumlarda kilitleme düğmesini daima kilitli konuma getirin ve bataryayı çıkartın:

• Üfleyici fanı çalışır durumda başıbos bıraktığınızda.
• Üfleyici fanı ayarlarken, temizlerken veya fan üzerinde bakım yaparken.

Şarj Durum Göstergesi (Şek. A, I)

Bu DCMBL777 bir şarj durumu göstergesine 6 sahiptir. Bu, kullanım sırasında bataryadaki mevcut şarj seviyesini görüntüler. Bu gösterge, aletin işlevselliğini göstermez ve ürün bileşenlerine, sıcaklığa ve son kullanıcı uygulamasına göre farklılık gösterebilir.

• Şarj durum göstergesi LED'leri 6 yanarak bataryanın şarj yüzdesini gösterir.
• Şarj durum göstergesi LED'lerinin 6 dördü birden yandığında, batarya tamamen dolmuştur.
• Bir şarj durum göstergesi LED'i 6 yandığında şarj azdır ve bataryanın şarji bittiğinde tekrar yanar. Bataryayı çıkarın ve şarj edin.

Şarj Durum Göstergesi LED Durumu

	ŞARJ SEVIYESI	ŞARJ DURUM GÖSTERGESI LED RENGI
	%100 - %75 Beyaz
	%50 - %75 Beyaz
	%20 - %50 Beyaz
	≤%20 Beyaz
	Düşük pil kapanma Yanıp sönen beyaz.
	Batarya çok sıcak	Dördü birden, kırmızı yanıp sönüyor.

Doğru El Pozisyonu (Şek. G)

LAKARI: Ciddi yaralanma riskini azaltmak için, DAIMA şekilde gösterilen uygun el pozisyonunu kullanın.

VAKARI: Ciddi yaralanma riskini azaltmak için, ani tepki ihtimaline karşı aleti DAIMA sıkıca tutun.

Doğru el pozisyonu, bir el ana tutamak 2 üzerinde olacak şekildedir.

Açılması (Şek. A, H, I)

iKARI: Çalıştırırken aleti sıkıca tutun.

DIKKAT: Ünite çıkışını kendinize veya etraftaki diğer kişilere doğrultmayın.

DKKAT: Her zaman güvenlik gözlükleri ve kulak koruması takın. Eğer çalışma ortamı tozluysa bir filtre maskesi takın. Eldiven, uzun pantolon ve dayanıklı ayakkabı kullanımı önerilir. Uzun saç ve bol kıyafetleri açıklıklardan ve hareketli parçalardan uzak tutun.

1. Değişken hız düğmesine 1 kısa süre basarak üfleyiciyi çalıştırın. Kol ne kadar fazla hareket ettirilirse üfleyici o kadar yüksek hızlarda çalışır.
2. Üfleyiciyi durdurmak için değişken hız tetiğini 1 bırakın.
3. Üfleyiciyi kilitlemek için değişken hız tetiğine 1 tamamen basın ve ardından hız kilitleme düğmesine 3 basın, bkz. Şekil H.
   nOT: Hız kilitleme düğmesi 3, değişken hız tetiği için kilitleme düğmesi olarak işlev vermesi amacıyla tasarlanmamıştır.
4. Üfleyicinin kilidini açmak ve durdurmak için tetik düğmesine 1 basıp bırakın veya hız kilitleme düğmesine 3 basın.
5. Üfleyiciyi kapatmak için hız düğmesini 8 basil tutun, bkz. Şekil I veya 20 saniye boşta çalışmadan kaldıktan sonra üfleyici otomatik olarak kapanacaktır.

Üfleyici Hızının Ayarlanması (Şek. I)

Bu DCMBL777 bir hız göstergesine 7 sahiptir. Hız göstergesi 7 fanın seçilen hızını gösterir. Üç adet hız ayar LED'i mevcuttur: ECO modu 20 (beyaz LED), standart mod 21 (turucu LED) ve turbo modu 22 (kırmızı LED). Hız göstergesi 7 aletin performansını ve her iş için gereken çalışma süresini optimize etmenize yardımcı olur.

1. Üfleyici hızını ayarlamak için değişken hız düğmesine 1 kısa süre basarak üfleyiciyi açın.
2. İstenilen hız LED'i yanana kadar alet tutma kolunda bulunan hız düğmesine 8 basın.
   nOT: ECO modu 20 (beyaz LED), standart mod 21 (turucu LED) veya turbo modu 22 (kırmızı LED). nOT: Üfleyici varsayılan olarak ECO moddadır 20 (beyaz LED).
3. Çoğu üfleme ihtiyacı için ECO modunda 20 (beyaz LED) veya standart modda 21 (turuncu LED) seçeneğinde çalıştırın. nOT: Daha uzun çalışma süresi elde edilir.
4. Ağır kir birikintilerini temizlemek için gerektiği gibi turbo modunu 22 (kırmızı LED) seçin. nOT: Çalışma süresi azalır.

Hız Ayarı LED Renkleri

	HIZ	HIZ AYARI LED RENGI
	ECO Modu Beyaz
	Standart Mod Turuncu
	Turbo Modu Kırmızı

Kullanım (Şek. A, G, H)

DIKKAT: Ünite çıkışı nı kendinize veya etraftaki kişilere doğrultmayın.

• Bataryayı 15 aletin koluna takın.
• Üfleyiciyi tek elle tutun bkz. Şek. G.
• Üfleyiciyi çalıştırın.
• Boruyu 5 yerden birkaç santim yüksekte konumlandırarak ve bir taraftan diğer tarafa doğru bir süpürme hareketi yaparak, biriken döküntüleri/yaprakları önünüzde tutmak suretiyle yavaşça ilerleyin, bkz. Şek. G.

BAKIM

Elektrikli aletiniz minimum bakımla uzun bir süre çalışacak şekilde tasarlanmıştır. Kesintisiz olarak memnuniyet verici bir şekilde çalışması gerekli özenin gösterilmesine ve düzenli temizliğe bağlıdır.

UKARI: Ciddi yaralanma riskini azaltmak için herhangi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve aküyü ayırın. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir.

Şarj cihazı ve akü bakım geriktirmezler.

Yağlama

Elektrikli aletiniz ek bir yağlama gerektirmemektedir.

Temizleme

KARI: Elektrik çarpması ve mekanik tehlike. Temizlemeden önce elektrikli aletin fisiğini güç kaynağından ayırın.

KARI: Güvenli ve verimli çalışmayı sağlamak için elektrikli cihazı ve havalandırma deliklerini her zaman temiz tutun.

VAKARI: Aletin metalik olmayan parçalarını temizlemek için asla çözücü veya başka sert kimyasal kullanmayın. Bu kimyasallar bu parçalarda kullanılan malzemelere zarar verebilir. Sadece hafif sabun ve suyla nemlendirilmiş bir bez kullanın. Aletin içine herhangi bir sıvının girmesine izin vermeyin; aletin herhangi bir parçasını bir sıvı içine daldırmayın.

Havalandırma delikleri kuru, yumuşak, metalik olmayan bir fırça ve/veya uygun bir elektrik süpürgesi kullanılarak temizlenebilir. Su veya temizlik solüsyonu kullanmayın. Onaylı göz koruması ve bir toz maskesi kullanın.

Taşıma

DIKKAT: Yanlışlıkla çalıştırmayı önlemek için daima aleti bataryalar çıkartılmış şekilde taşıyın!

Saklama

DKKAT: Depoya kaldırmadan önce daima temizlik ve bakım yapın.

DKKAT: Aleti daima bataryalar çıkartılmış şekilde saklayın! Aleti ve bataryaları serin ve kuru bir yerde muhafaza edin.

Çevrenin korunması

Ayrı toplama. Bu sembolü taşıyan ürünler ve bataryalar normal evsel atıklarla birlikte çöpe atılmamalıdır.

Ürünler ve bataryalar hammadde ihtiyacını azaltmak için geri kazanılabilecek veya geri dönüştürülebilecek malzemeler içerir. Elektrikli aletleri ve bataryaları lütfen yerel yönetmeliklere uygun şekilde geri dönüşüme tabi tutun. Ilave bilgiler şu adreste mevcuttur: www.2helpU.com.

Şarj Edilebilir Batarya

Bu uzun ömürlü batarya daha önce kolaylıkla gerçekleştirdiği işlemler için artık yeterli güç üretememeye başladığında şarj edilmelidir. Ürünü, teknik ömrünün sonunda çevreye zarar vermeyecek bir biçimde elden çıkarın:

• Bataryayı şarji tamamen bitene kadar kullanın, sonrasında aletten çıkartın.
• Lityum İyon bataryalar geri dönüştürülebilir. Bunları bayinize veya bölgenizdeki geri dönüşüm istasyonuna götürün. Toplanan bataryalar geri dönüştürülür ve uygun şekilde bertaraf edilir.

ΑΞΟΝΙΚΟΣ ΦΥΣΗΤΗΡΑΣ

DCMBL777

Συγχαρητήρια!
