GEBRUIKSAANWIJZING Dolceclima Compact 8X OLIMPIA SPLENDID

1. Het apparaat bevat het gas R290 (classificatie ontvlambaarheid A3)
2. Het apparaat要去 opgeslagen worden in een goed geventileerd vertrek, waarvan de afmetingen overeenkomen met de maten die gespecifieerd zijn voor het gebruik van het apparaat. Het apparaat要去 geinstalleerd, gebruikt en bewaard worden in een vertrek waarvan het oppervlak de minimum afmetingen heeft die aangeduid worden in de tabel van pagina 10.
   Dit apparatus bevat een hoeveelheid koelgas R290 die gelijk is aan de hoeveelheid die vermeld worden op het etiket met gegevens dat op het apparatus aangebracht is.
3. Het apparaat mag gebruikt worden door kinderen van 8aar of ouder en door personen met verminderde lichamelijke, zintuiglijke of geestelijkke bekwaamheden, of zonder ervaring of de benodigde kennis, op voorwaarde dat ze onder toezicht staan, of nadat ze instructies over het veilige gebruik van het apparaat ontvangen hebben en de bevaren die daaraan inherent+zijn begrepen hebben. Kinderen mogen Niet met het apparaat spelen. De reiniging en het onderhoud die door de gebruiker uitgevoerd要去en worden mogen Niet uitgevoerd worden door kinderen zonder toezicht (van toepassing voor de landen van de Europese Unie).
4. Het apparaat mag gebruikt worden door Personen (met inbegrip van kinderen) met verminderde lichamelijke, zintuiglijke of geestelijkke bekwaamheden, of+zonder ervaring of de benodigde kennis, op voorwaarde dat ze onder toezicht staan, of nadat ze instructies over het veilige gebruik van het apparaat ontvangen hebben, van iemand die verantwoordelijk voor hun veiligheid is (alleen van toepassing voor de landen buiten de Europese Unie).
5. Als het netsnoor beschadigd is, moet dit verwangen worden door de fabrikant of diens technische assistentiedienst of hoe dan ook door iemand met een gelijkaardige kwalificatie, zodat ieder risico voorkomen worden.
6. Om ieder risico van elektrische schokken te voorkomen, is het absolutoodzakelijk de stekker uit het stopcontact te trekken alvorens ongeacht welke onderhoudsingreep op het apparaat uit te voeren.
7. Voor de correcte werkung van het apparaat要去en de minimum afstanden en de aanwijzingen in acht genomen worden die in deze handleiding staan (zie afbeelding 1)

8. Voor de correcte elektrische aansluiting van het apparaat要去en de aanwijzingen gevolgd worden die in paragraaf 2.5 staan.

9. H ouokun πeipexi aepio R290 (taivouon eupkntnA3)

4.1.a - Reiniging van het apparatus en van de afstandsbediening 25
4.1.b - Reiniging van het aanzuigfilter 26
4.1.c - WENKEN VOOR DE ENERGIEBESPARING 26

4.2- ONDERHOUD 26

4.2.a - Afvoer condenswater 27
4.2.b - Foutcodes 27

Hensymbol op het product of op de verpakking geeft aan dat het product Niet als normala huishoudafval beschouwd moet worden maar een verzamelcentrum gebracht要去en voor het recyclen van elektrische en elektronische apparatuur. Door dit product op correcte wijze als vuil te verwerken, worden potentieel negatieve gevolgen voor het milieu en de gezondheid vermeden. Deze gevolgen zonden kannen voortkomenuit een verkeerde vuiverwerking van het product. Voor meer gedetailleerde informatatie over de recycling van dit product dient contact opgenomen te worden met het gemeentekantoor, deplaatselijkke vuilophaaldienst of de winkel waarin het product gekocht is. Dit voorschrift geldt alleen in de Lidstaten van de EU.

NL-1

ILLUSTRATIES

De illustraties zich gegroepeerd op de eerste pagina's van de handleiding

INHOUDSOPGAVE

De algemene inhoudsopgave van deze handleiding bevindt zich op pagina "NL-1"

0 - WAARSCHUWINGEN

0.1 - ALGEMENE INFORMATIE

Wij wensen u eerst en vooral te bedanken onions geproducede apparaat.

0.2 - SYMBOLEN

De pictogrammen die in het volgende hoofdstuk staan, makeh het möglichk de benodigde informatatie voor het correcte gebruik van de machine onder veilige omstandigheden snel en op eenduidige wijze te verstrekken.

0.2.1 - Redactionele pictogrammen

Service

Duidt op situations waarin contact opgenomen moet worden met de interne SERVICE van het bedrijf:

TECHNISCHE ASSISTENTIEDIENST KLANTEN.

Inhoudsopgave

De paragrafen die voorafgegaan worden door dit symbool bevatten zeer belangrijke informatie en voorschriften, met name over de veriligheid.

De veronachtzaming ervan kan de volgende gevolgen hebben:

• gevaar voor de persoonlijke veriligheid van de operators
• verlies van de contractuele garantie
• afwijzing van aansprakelijkheid door de fabrikant.

Opgeven hand

Dudit op acties die absolutiert nicht uitgevoerdogens worden.

GEVAAR

aleert dat het apparaat ontvlambaar koelmiddel gekruikt. Als de koelvloeistof uitloopten wordt blootgesteld aan een externe ontstekingsbron bestaat risico op brand.

NL-2

OLIMPIA SPLENDID

GEVAARLIJKE ELEKTRISCHE SPANNING

Wijst het betrokken personeel op het feit dat indien de beschreiben handeling Niet uitgevoerd worden met inachtneming van de veiligheidsvoorschriften, het risico bestaat een elektrische schok te krijgen.

ALGEMEEN GEVAAR

Signaleert aan het betrokken personeel dat de beschreiben handeling risico's inhoudt voor lichamelijke schade indien de veiligheidsnormen Niet in acht worden genomen.

GEVAAR VAN GROTE HITTE

Signaleert aan het betrokken personneel, dat de beschreiben handeling risico's inhoudt voor brandwonden door contact met zeer hete componenten, indien de veiligheidsnormen nicht in alot worden genomen.

NIET AFDEKKEN

Haleert aan het betrokken personeel dat het verboden is om het apparaat af te dekken om oververhitting te voorkomen.

OPGELET

naleert dat dit document aandachtig moet worden gelezen alvorens het apparaat te installereren en/of te gebruiken.

• Signaleert dat het servicepersoneel met het apparaat moet omgaan, in overeenstemming met de installmentiehandleiding.

OPGELET

naleert dat er extra informatie in de meegeleverde handleidingen kan aanwezig zich.

• Duidt aan dat er informatie in de gebruiksaanwijzing of installmenthandleiding beschikbaar is.

OPGELET

aan dat het servicepersoneel met het apparaat要去 omgaan, in overeenstemming met de installmentiehandleiding.

0.3 - ALGEMEEN ADVIES

ALS ELEKTRISCHE APPARATUUR WORDT GEBRUIKT,MOETEN DE BASISVEILIGHEIDSVOORSCHRIFTEN STEEDS WORDEN GEVOLGD OM HET RISICO OP BRAND, ELEKTRISCHE SCHOKKENEN ONGEVALLEN TE BEPERKEN, INCLUSIEF HET VOLGENDE:

Om eventuele beschadiging van de compressor te voorkomen, worden iedere start met 3 minutes vertraagd ten opzichte van de LASTe uitschakeling.

Document van vertrouwelijkke aard, volgens de wettelijkbepalingen, met verbod op reproductie of versturing aan derden zonder de uitdrukkelijke autorisatie van de firma OLIMPIA SPLENDID.

De machines können bijwerkingen ondergaan en dus andere onderdelen vertonen dan die aufgebeeld worden zonder om denen reden de teksten van deze handleiding te compromitteren.

1. Lees deze handleiding met aandacht alvorens verder te gaan met om het even welke handeling (installatie, onderhoud, gebruik) en houd u strikt aan hetgeen in de afzonderlijke hoofdstukken beschreiben worden.

ewaar de handleiding goed zodate u hem.altijd bij de hand heeft en indien nodig kunt raadplegen.

1. Controller nadat u het apparaat uit de verpakking gehald heeft of het apparaat intact is; het verpakkingsmaterial mag nicht binnen het bereik van kinderen gezogen worden onder dit een bron van gevaar kan zichn.

2. DE FABRIKANT STELT ZICH OP GENERLEI WIJZE AANSPRAKELIJK VOOR PERSOONLIJK LETSEL OF MATERIELE SCHADE DIE HET GEVOLG IS VAN DE VERONACHTZAMING VAN DE VOORSCHRIFTEN DIE IN DEZE HANDLEIDING STAAN.

3. De fabrikant behoudt zich hetrecht voor om ieder gewenst moment wijzigingen aan de eigen modellen aan te brengen verwijl de essentiele kenmerken die in deze handleiding beschreiben worden onveranderd blijven.

Het onderhoud van apparatuur voor de klimaatregeling, zoals dit apparaat, kan gevaarlijk blijken te zijn,ondat koelgas onder druk en elektrische onderdelen onder spanning in dit apparaat aanwezig zich.

De eventuele onderhoudsingrepen (met uitzondering van de reiniging van de filters)要去en dusuitsluitenduitgevoerd worden door geautoriseerd en gekwalificeerd personeel.

1. Installations die uitgevoerd worden zonderinachtneming van de aanwijzingen die in deze handleiding staan en het gebruik buiten de voorgeschreven temperatuurlimieten doe den de garantie komen te verrallen.
2. Het gewone onderhoud van de filters en de algemene externe reiniging konnen ook door de gebruiker uitgevoerd worden,ondat hierbij geen moeilijke of gevaarlijke handelingen betrokken zich.

NL-4

1. Tijdens de montage, en bij iedere onderhoudsingreep, is het nodig de voorzorgsmaatregelen in ache te nemen die vermeld worden in deze handleiding en die op de etiketten in of op het apparaat staan en moeten ook alle voorzorgsmaatregelen getroffen worden die door het gezonde verstand ingegeven worden en opgelegd worden door de Veiligheidsvoorschriften die van kracht zich in het land van installmentie.

1. In geval van verranging van de componenten mogen uitsluitend originele reserveonderdelen van OLIMPIA SPLENDID gezruikt worden.

1. Als het apparaat een langearend Niet wordt gebruikt of niemand de geklimatiseerde kamer gebruikt, is het raadzaam de elektrische stroomtoevoer af te sluiten om ongevallen te vermijden.

1. Gebruik geen vloeibare of corrosieve reinigingsmiddelen om het apparaat te reinigen, verstuif geen water of andere vloeistoffen op het apparaat waar ze de onderdelen in pvc kunnen beschadigen of zichs elektrische schokken kunnenveroorzaken.

1. De binnenkant van het apparaat en de afstandsbediening nicht nat makeen, omtsluitingen of brand zou konnen optreden.

1. Bij storingen van de werking (bijvoorbeeld: abnormale geluiden, een slechte geur, rook, een abnormale temperatuurstijging, elektrische dispersie, enz.)要去 het apparaat onmiddelijk worden uitgeschakeld en de stekker uit het stopcontact getrokken worden.

Voor eventuele reparations mag u zich uitsluitend tot de bevoegde technische ser-vicecentra van de fabrikant wenden en om het gebruik van originele reserveonder-delen vragen. Wordt het bovenstaande Niet in acht genomen dan kan de veili-gheid van het apparaat hierdoor in gevaar gebracht worden.

1. Laat de klimaatregelaar Niet gedurende lange tijd in werkking indien het vochtgehalte hoog is en deuren of ramen open zijn. De vochtigkeit zou condensvorming konnen veroorzaken waardoor het interieur nat of beschadigd worden.

1. Sluit de voedingsstekker nicht af tijdens de werkung. Risico op brand of elektrische schokken.
2. Leg geen zware of hete voorwerpen bovenop het apparaat.

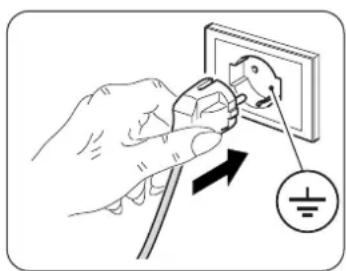

3. Voordat het apparaat elektrisch aangesloten worden, moet gecontrolerd worden of de gegevens die op hetplaatje staan overeenkomen met die van het elektrische distributienet. Het stopcontact要去en een aardig uitergerust zijn. Hetplaatje (20) bevindt zich op de zijkanten van het apparaat (Afb.2).

4. Installer het apparaat volgens de instructies van de fabrikant. Een verkeerde installmentie kan persoonlijk letsel, dierenleed of materiele schade verooorzaken waarvoor de fabrikant Niet aansprakelijk gesteld kan worden.

5. Bij incompatibilititeit tussen het stopcontact en de stekker van het apparaat要去 het stopcontact door professioneel gekwalificeerd personeel verrangen worden door een van een ander type, dat geschikt is, en要去 dit personeel controleren of de doorsnede van de kabels van het stopcontact geschikt is voor het vermogen dat door het apparaat geabsorbeerd worden. Doorgaans worden afgeraden om adapters en/ of verlengsnoeren te gebruiken. Mocht het gebruik waarvan tochoodzakelijk zijn, dan要去 ze conform de van kracht zijnde veiligheidsvoorschriften zijn en mag het stroomdebiet (A) ervan Niet lager�n dan het maximum debiet van het apparaat.

NL-5

1. Dit apparaat is nicht bestemd om te werken door middel van een externe timer of met een apart systemd voor afstandsbediening.
2. Gebruik het apparaat.altijd alleen in de verticale stand.
3. Sluit op geen enkele wijze de roosters voor de luchtinlaat en de luchtuitlaat af.
4. Steek geen onbekende voorwerpen in de roosters voor luchtinlaat en luchtuitlaat aangezien het risico op elektrische schokken, brand of beschadigingen van het apparaat bestaat.

5. Gebruik het apparaat Niet:

6. met salute of vochtige handen;

7. op blote voeten.

8. Trek nied aan de voedingskabel of aan het apparaat zich om de stekkeruit het stopcontact te trekken.

9. Gebruik het apparaat Niet onderrechtstreeks zonlicht of vlakbij warmtebronnen als een kachel, een verwarmingsapparaat of een radiator (Afb.3)
10. Gebruik het apparaat Niet vlakbij gastroestellen (Afb.3)
11. Plaats het apparaat altijd op een stabel, vlak en genivelleerd oppervlak.
12. Laat minstens 30 cm ruimte vrij aan de zijkanten en aan dechterkant van het apparaat en LAST minstens 30 cm ruimte vrij boven het apparaat (Afb.1).
13. Plaats het apparaat Niet vlak bij een elektrisch stopcontact (Afb.4).
14. Het stopcontact moet gemakkelijk toegankelijk zijn zodat de stekker in geval van noood gemakkelijk losgetrokken kan worden.
15. Hanteer de stekker nicht met natte handen.

16. Devoedingskabel Niet sterk doorbuigen, verdraien, eraantrekken of beschadigen.

17. De elektrische voedingskabel nicht afwikkelen onder tapijten, dekens of in kabelgoten. Leg de kabel uit in zones die geen doorgangszones zijn, zodat struikelen voorkomen worden.

18. Sluit de kabel af als de unit gedurende langearend nicht gebruikt worden/of wanneer niemand thus is.

19. Gebruik het apparaat Niet in bijzonder vochtige ruimtes (badkamer, keuken, enz.).

20. Gebruik het apparaat Niet buiten of op natte oppervlakken. Vermijd dat vloeistoffen op het apparaat gegoten worden. Gebruik het apparaat Niet vlakbij gootstenen of kranen.
21. Dompel het apparaat Niet in water of andere vloeistoffen.

NL-6

1. Reinig het apparaat met een vochtige doek, gebruik geen schuurproducten of schurende materialen. Zie de betreffende paragraaf voor de reiniging van de filters.
2. De meest voorkomende oorzaak van oververhitting is de oepenhoping van stof of pluizen in het apparaat. Verwijder deze oepenhopingen regelmatig verwijl het apparaat afgesloten is van het stopcontact en zuig de roosters schoon.
3. Gebruik het apparaat Niet in ruimtes met aanzienlijke temperatuurschommelingen,ondat dan condens in het apparaat kan ontstaan.
4. Installee het apparaat op minstens 2 meter van andere elektronische apparaten (TV, radio, computer, DVD-lezer, enz.) om interferentie te voorkomen (Afb.6).
5. Gebruik het apparaat Niet als de ruimte kort geleden behandeld is met een insecticide in de vorm van gas, bij brandende wierook, chemische dampen of olieresidu.
6. Gebruik de machine nicht zonder dat de filters correct in positie gebracht+zijn.
7. De demontage, reparations of omschakeling die uitgevoerd worden door iemand die niedaartoe geauthoriseerd is, kan ernstige schade veroorzaken en de garantie van de fabrikant annuleren.
8. Gebruik het apparaat Niet bij defecten of een slechte werkung, als de kabel of de stekker beschadigd zijn of als het apparaat geallen is of op enige andere wijze beschadigd is. Schakel het apparaat uit, trek de stekker uit het stopcontact en LAST het nakijken door professioneel gekwalificeerd personeel.
9. Het apparaat Niet demonteren of wijzigingen erop aanbrengen.
10. Het is extreem gevaarlijk het apparaat zich te repareren.
11. Als u besluit om het apparaat af te danken worden geadviseerd om het apparaat onwerkzaam te makeen door, nadat u de stekker uit het stopcontact gehald heeft, het elektrische snoer door te knippen. Er wordt bovendien geadviseerd om de onderdelen van het apparaat die een gevaar kunnen ople-veren, vooral voor kinderen die ermee kunnen gaan spelen, onschadelijk te makeen.
12. Voor het ontdoolingsproces en voor de reiniging van het apparaat mogen geen andere instrumenten gezruikt worden dan die door de fabrikant aanbevolen worden.
13. Het apparaat is voorzien van een thermische beveiliging die de elektronische kaart behoedt gegen een te hoge temperatuur. Mocht deze beveiliging in werkig treden, trek de stekker dan uit het stopcontact en wacht tot het apparaat volledig afgekoeld is (minstens 20÷ 30 minutes). Steek de stekker daarna waar in het stopcontact en herstart het apparaat. Als het apparaat Niet herstart worden, trek de stekker dan uit het stopcontact en neem contact op met een Assistentiecentrum.

0.4 - BEOOGD GEBRUK

• De klimaatregelaar mag uitsluitend gebruikt worden voor het producereren van warme lucht* of koude lucht of voor het ontvochtigen van de lucht (aar keuze) met als enig doel de temperatuur in de omgeving aangenaam te make.
• Dit apparaat is alleen bestemd voor huishoudelijk gebruik of gelijkaardig gebruik.
• Een oneigenlijk gebruik van het apparaat, met eventuele schade die berokkend worden aan mensen, voorwerpen of dieren, ontheft OLIMPIA SPLENDID van iedere vom van aansprakelijkheid.

0.5 - RISICOZONES

• De airconditioners mogen nicht worden geinstalleerd in omgevingen waar ontvlambare of explosieve gassen aanwezig়, in zeer vochtige omgevingen (wasserijen, broeikassen, enz.) of opplaatsen waar zich andere machines bevinden die een sterke warmtebron genereren, in de buurt van een bron van zout water of zwavelhoudend water.

Gebruik GEEN gassen, benzine of andere ontvlambare vloeistoffen in de buurt van de airconditioner.

• Gebruik alleen de bijgeleverde onderdelen (zie paragraaf 1.1). Het gebruik van Niet-standaard onderdelen kan lekkage van water, elektrische schokken, brandensoonlijk letsel of materiele schade veroorzaken.

Dit product mag uitsluitend worden gebruikt volgens de specificaties, aangeduid in deze handleiding. Als het op een andere wijze worden gebruikt dan aangeduid kan dit leiden tot zware ongevallen. DE FABRIKANT KAN NIET AANSPRAKELIJK WORDEN GESTELD VOOR SCHADE AAN PERSONEN OF ZAKEN, VOORTVLOEIEND UIT HET NIET IN ACHT NEMEN VAN DE NORMEN, AANWEZIG IN DEZE HANDLEIDING.

• Alleen voor de versie met warmtepomp

NL-8

Hoeveelheid gas R290 in Kg (zie etiket met gegevens op het apparaat)	Minimum afmetingen van de ruimte voor het gebruik en de opslag \( {\mathrm{m}}^{2} \)
0,120 6
0,130 7
0,140 7
0,150 8
0,160 8
0,170 9
0,180 9
0,190 10
0,200 10
0,210 11
0,220 11

1. DIT APPARAAT BEVAT EEN HOEVEELHEID KOELGAS R290 DIE GELIJK IS AAN DE HOEVEELHEID DIE VERMELD WORDT OP HET ETIKET MET GEGEVENS DAT OP HET APPARAAT AANGEBRacht IS.
2. HET APPARAAT MOET OPGESLAGEN WORDEN IN EEN VERTREK WAARIN GEEN ONTSTEKINGSBRONNEN MET CONTINUE WERKING AANWEZIG ZIJN (BIJVOORBEELD: OPEN VUUR, APPARATEN DIE OP GAS WERKEN OF VERWARMINGSTOESTellen MET ELEKTRISCHE WERKING).
3. Niet perforeren of verbranden.

4. Houd er rekening mee dat koelgas geurloos kan zichn.

5. R290 is een koelgas conform de Europese richtlijnen op het gebied van het milieu. Perforeer het circuit van het koelgas op geen enkele plek.

6. Gebruik geen middelen om het ontdoolingsproces te versnellen, of voor de reiniging, met uitzondering van de door de producent aanbevolen middelen.
7. Wanner het apparaat ontdooid en gereinigd worden, mogen geen andere instrumenten gebruikt worden dan die door de fabrikant aanbevolen worden.

8. Alshetapparaat geinstalleerd, gebruktofbewaardwordtineennietgeventilerde zone, dan要去 die ruimte ontworpen zijn terpreventie van de accumulatie van gelekt koelmiddel, die te wijten is aan elektrische verwarmingstoestellen, kachels, of andere ontstekingsbronnen.

9. Neem de nationale voorschriften op het gebied van gas in acht.

10. Houd de ventilatie-openingen vrij van obstructies.
11. Het apparaat moet zo opgeslagen worden dat Mechanische schade vermeden worden.
12. Een ieder die boven of in een koelgascircuit要去 werken,要去 in het bezit zich van een geldig certificaat, waarop verklaard wordt dat die persoon competent is om op veilige wijze koelmiddelen te hanteren, dat in overeenstemming is met een specifieke beoordeling die erkend is door de sector.

1. Het onderhoud moet uitsluitend uitgevoerd worden zoals aanbevolen worden door de producent van het apparaat. Het onderhoud en de reparations die de assistentie van ander gespecialiseerd personeel vereisen,要去en uitgevoerd worden onder toezicht van een persoon die competent is voor het gebruik van ontvlambare koelmiddelen.

2. VERVOER VAN APPARATUUR DIE ONTVLAMBARE KOELMIDDELEN BEVAT Raadpleeg de wetgeving voor het vervoer.

3. MARKERING VAN DE APPARATUUR MET SYMBOLEN Raadpleeg deplaatselijke wetgeving.
4. VERWIJDERING VAN APPARATUUR DIE ONTVLAMBARE KOELMIDDELENG EGBRUIKT Raadpleeg de nationale wetgeving.
5. OPSLAG VAN DE APPARATUUR/APPARATEN De opslag van de apparatuur要去 conform de instructies van de fabrikant zich.
6. OPSLAG VAN DE VERPAKTE (NIET VERKOCHTE) APPARATUUR De verpakking moet zo uitgevoerd zich dat een interne mechanische beschadiging van de apparatuur geen lekkage van koelmiddel veroorzaakt. Het maximum aantal delen van de apparatuur dat samen opgeslagen kan worden wordt aangeduid door deplaatselijkke wetgeving.

1. INFORMATIE OVER HET ONDERHOUD

a) Controles van het gebied Voordat handelingen uitgevoerd worden op systemen die ontvlambare koelmiddelen bevatten,要去en de veiligheidscontroles uitgevoerd worden om zich ervan te verzekeren dat het risico op ontbranding minimaal is. Neem de volgende voorzorgsmaatregelen in acht om eventuele reparaties van het koelmiddelsystem eui te voeren voordat het gebruikt worden.
b) Afwikkeling van het werk Het werk moet uitgevoerd worden onder controle, om het risico op de aanwezigheid van gas of ontvlambare dampen tijdens de uitvoering van het werk zich te minimaliseren.
c) Algemeen werkgebied
Al het personeel dat met het onderhoud belast is, en de andere operators die in het werkgebied aanwezig zijn,要去en geinstruereeerd zich over de aard van het werk dat verricht gaat worden. Vermijd het om inkleine ruimtes te werken. De zone rondon het werkgebied moet afgebakend zich. Controller of het gebied veilig gesteld is dankzij de controle van ontvlambaar materiaal.

NL-10

d) Controle van de aanwezigheid van koelmiddel

Het gebied moet voör enijdens het werk gecontroleerd worden met gebruik van een adequate detector van koelmiddelen om er zeker van teল dat de operator zich bewust is van de aanwezigheid van een potentieel ontvlambare atmosefer. Controleer of het apparaat voor de detectie van lekken geschikt is voor ontvlambare koel middelen, dus of het vonkvrij is, op passende wijze verzegeld of intrinsiek veilig is.

e) Aanwezigheid van brandblussers

Mocht ongeacht welke warme bewerking op de koelapparatuur uitgevoerd要去en worden, of op ongeacht welk waarop aangesloten deel, dan要去 adequate brandblusapparatuur binnen handbereik beschikbaar zich. Zorg ervoor dat er algijd een droge poederblusser of een CO2-blusser aanwezig is vlak bij het gebied waar het vullenplaatsvindt.

f) Afwezigheid van ontvlambare brunnen

Geen enkele operator die aan het werk is op het koelsystem waar bij het blootleggen van ongeacht welke leiding nodig is die een ontvlambaar koelmiddel bevat of bevat heeft, mag enige ontvlambare bron gebruiken op een wijze dat brand of een explosie veroorzaakt kan worden.

Alle möglichke ontvlambare bronnen, met inbegrip van het gebruik van sigaretten, moeten voldoende ver van deplaats van installmentie, reparatie, verwijdering en sloop gezchoolden worden, waar het ontvlambare koelmiddel in de omringende ruimte zou+kennen worden afgegeven.

Voordat het werk begint moet het gebied rond de apparatuur bestudeerd worden om er zeker van teijken dat geen ontvlambare elementen of risico's op ontbranding aanwezigল.

Gebruik markeringen die het roken verbieten.

g) Geventileerd gebied

Controleer of het installmentiegebied in de open lucht is of op passende wijze geventileerd worden voordat het systeme gestart worden of ongeacht welke warme bewerking op de apparatuur uitgevoerd worden. De mate van ventilatie moet aanwezig+zijn gedurende de geheleperiode waarin de bewerking uitgevoerd worden. De ventilatie moet in staat+zijn om ieder koelmiddel dat vrijgekomen is op veilige wijze te verspreiden en om het bij voorkeur maar buiten in de atmoseeer uit te stoten.

h) Controles op de koelapparatuur

Wanner de elektrische onderdelen verrangen worden,要去en de neue onderdelen geschikt zich voor het gebruik en conform de aangeduide specificaties zich.

De richtlijnen van de fabrikant over het onderhoud en de assistentie要去en altijd in acht genomen worden. Raadpleeg bij twijfel de technische Dienst van de fabrikant voor assistentie.

De volgende controles要去en uitgevoerd worden op installations waarin ontvlambare koelmiddelen gebruikt worden: controller of de groote van de vulling in overeenstemming is met de afmetingen van het vertrek waarin de delen die het koelmiddel bevatten geinstalleerd zich; of het system en de ventilatieopeningen correct werken en Niet verstoet zich; als van een koelcircuit gebruik gemaatk wordt, moet de aanwezigheid van koelmiddel in het secundaire circuit gecontroleerd worden; of de marking die op de machine aangebracht is nog steeds zichtbaar en leesbaar is.

Markeringen en aanduidingen die nicht leesbaar zich moeten gecorrigeerd worden; of de koelleidingen en -onderdelen geinstalleerd zich in een positie waarin het onwaarschijnlijk is dat ze blootgesteld worden aan ongeacht welke stof die de

onderdelen die het koelmiddel bevatten zou konnen aantasten door corrosie, tenzij die onderdelen uit een materiaal bestaan dat intrinsiek bestand is gegen corrosie of dat op passende wijze daartegen beschermd worden.

i) Controles op de elektrische apparaten De reparatie en het onderhoud van de elektrische onderdelen要去en eerste veiligheidscontroles en inspectieprocedures van de onderdelen bevatten.

Mocht een defect optreden dat de veiligheid kan compromitteren, schakel dan nicht de elektrische voeding maar het circuit in zolang het probleem Niet op passende wijze verholpen is. Gebruik een tijdelijke geschikte oplossing als het defect Niet onmiddelijk verholpen kan worden en het nodig is dat de werking voortgezet worden.

Deze situatie要去 meegedeeld worden aan de eigenaar van de apparatuur zodat alle partijen erover geinformeerd zich.

De eerste veiligheidscontroles bevatten: controller of de condensatoren ontladen zich:DEXE contrrole moet op veilige wijze uitgevoerd worden om vonden te voorkomen; controller of de elektrische onderdelen en kabels die onder spanning staan tijdens het vullen, het herstel of de ontluchting van het systemen nicht blootgesteld worden; controller de continuiteit van de aardaansluiting.

23. REPARATIE VERZEGELDE ONDERDELEN

a) Tijdens de reparatie van verzegelde onderdelen要去 alle elektrische voedingen van de uitrusting waarop gewerkt worden afgesloten worden voordat ongeacht welke verzegelde afdekking, enz., weggenomen worden. Mocht het absolut nodig zijn dat de elektrische voeding op de uitrusting ingeschakeld is tijdens de reparatie, dan要去 een permanent werkzame lekdetector in positie gebracht zich op het meest kritieke punt, om de operatoren waarschuwen voor een potentieel gevaarlijke situatie.
b) Besteed bijzondere aandacht aan wat nu volgt om er zeker van te zichn dat de afdekking op geen enkele wijze wijzigingen ondergaat die van invloed zichn op het verilgheidsniveau wanner op elektrische onderdelen gewerkt worden.

Dit omvat beschadigingen van kabels, een overmatig aantal aansluitingen, eindstukken die nicht zichn vervaardigd volgens de oorspronkelijke specificaties, beschadigingen van pakkingen, verkeerde montage van kabelklemmen, enz.

Controleer of de apparatuur op veilige wijze gemonteerd is.

Controleer of de pakkingen of de verzegelingsmaterialen nicht dusdanig verslechterd zijn dat de binnenkomst van ontvlambare atmosferen Nieteer voorkomen kan worden. Deervangingsonderdelen要去en voldoen aan de specificaties van de fabrikant.

Het gebruik van siliconenkit kan de doeltreffende werkig van enkele soorten lekdetectiesystemen belemmeren. De intrinsiek veilige onderdelen moot Niet geisoleerd worden voordat erop ingegrepen worden.

24. REPARATIE VAN INTRINSIEK VEILIGE ONDERDELEN

Pas geen enkele inductielading en ladingen met permanente capaciteit toe op het circuit, zonder eerst gecontroleerd te hebben of de maximum spanning en stroom, die voor de gebruikte apparatuur toegestaan zijn, Niet overschreden worden. De intrinsiek veilige onderdelen waren de enige waarop ingegrepen kan worden terwijl ze onder spanning staan en een ontvlambare atmoseer aanwezig is. Het testsystem moet op de correcte stroomsterkte staan. Vervang de onderdelen alleen door de reserveonderdelen die aangeduid worden door de fabrikant. Andere dan de aangeduide onderdelen konnen na eenlek de ontbranding van het koelmiddel in de atmoseer veroorzaken.

25. BEKABELING

Controleer of de bekabeling Niet blootgesteld worden aan slijtage, corrosie, overmatige druk, trillingen, scherpe randen of aan ieder ander nadelig efect van de omgeving. Houd tijdens de controle ook rekening met de efecten van veroudering of van constante trillingen die voroorzaakt worden door elementen als compressoren of ventilatoren.

26. DETECTIE VAN ONTVLAMBARE KOELMIDDELEN

Gebruik in geen enkel geval potentièle ontstekingsbronnen omlekken van koelmiddel te detecteren. Gebruik geen steekvlammen (of iedere ander detectiesystem dat van open vuur gebruik maakt).

27. LEKDETECTIEMETHODEN

De volgende lekdeteiemethoden worden als aanvaardbaar beschouwd voor systemen die ontvlambare koelmiddelen bevatten.

Gebruik elektronische lekdetectors voor ontvlambare koelmiddelen, ook als de gevoeligheid möglichn Niet geschikt is of ze opnieuw gekalibreerd moeten worden. (De detectie-uitrusting要去 gekalibreerd worden in een gebied zonder koelmiddel.) Controller of de detector geen potentielle ontstekingsbron is en geschikt is voor het gebruekte koelmiddel. De lekdetectie-uitrusting要去 ingesteld zich op een percentage LFL van het koelmiddel en gekalibreerd zich ten aanzien van het gebruekte koelmiddel en het geschakte percentage gas (maximaal 25% ) is bevestigd. De vloeistoffen voor de detectie van lekken hunnen gezrukt worden met het merendeel van de koelmiddelenaar het gebruik van reinigingsmiddelen die chloor bevatten要去 vermeden worden aangezien chloor op het koelmiddel zou hunnen reageren en de koperen leidingen kan aantasten door corrosie. Als eenlek vermoed worden,要去 al het open vuur verwijderd/gedoofd worden. Als een koelmiddellek gedetecteerd worden waarvoor階段 is, win dan al het koelmiddel uit het systemerug of isoleer het (door middel van de afsluitkleppen) in een deel van het systemem dat zich ver van het lek bevindt. Vervolgens要去 voor en tijdens het lasproces zuurstofvrijestikstof (OFN) in het systemem vrijgelaten worden.

28. VERWIJDERING EN LEDIGING

Gebruik conventionele procedures wanner op het circuit van het koelmiddel gewerkt worden voor het uitvoeren van reparaties of om iedere andere reden. Desondanks is het belangrijk dat de Beste practijk in acht genomen worden gezien hetfeit dat rekening gehonden moet worden met de ontvlambaarheid. Neem de volgende procedure in acht:

• Verwijder het koelmiddel;
• Ontlucht het circuit met inert gas;
  Leeg het;
• Ontlucht het nog een keer met inert gas;
• Open het circuit door middel van snijden of lessen.

De koelmiddelvulling要去 hersteld worden in cilinders die geschikt zijn voor de terugwinning. Reinig het system met OFN om de eenheid veilig te makeen. Het zou nodig hun den gezer procedure meerere malen te要去 herhalen. Gebruik geen perslucht of zuurstof voor deze handeling.

De reiniging moet voltooid worden door het luchtledige deel van het systeem met OFN te vullen en door te blijven gaan met vullen tot de werkdruk bereikt worden, cervolgens moet de OFN in de atmosefer geloosd worden en tenslotte moet het systeem waar in een luchtledige situatie gebracht worden. Herhaal het proces tot geen koelmiddelmeer in het systeem achtergebleven is. Wanner de LASTE vulling met OFN gebruikt worden, moet het systeem op de atmosferische druk gebracht worden om het te konnen gebruiken. Deze handeling is absolut van

vitaal belang als laswerken op de leidingen uitgevoerd moeten worden.

Controller of de afvoer van de vacuumpomp zich Niet vlak bij enige ontstekingsbron bevindt en of de ventilatie beschikbaar is.

29. VULPROCEDURES

Naast de conventionele vulprocedures要去en de volgende vereisten in acht genomen worden.

Controleer of er geen vermenging van verschillende koelmiddelen plaatsvindtijdens het vullen van de apparatuur. De leidingen要去 zo kort möglichk zijn om de hoeveelheid koelmiddel erin tot het minimum te beperken.

De cilinders要去en in de opgerichte stand gehonden blijven.

Controleer of het koelsystem aangesloten is op de aarde alvorens het met koelmiddel te vullen.

Etiketteer het systeme wanner het eenmaal gemuld is (als dat nog nicht gedaan was).

Let bijzonder goed op dat het koelsystemeertiet overbelast wordt. Test de druk met de OFN alvorens het systeem opnieuw te vullen. Voer de dichtingstest van het systeme na afloop van het vullen uit maar voorafgaand aan de inbedrijfstelling. Een extra dichtingstest moet uitgevoerd worden voordat deplaats van installmentie verlaten wordt.

30. BUITENDIENSTSELLING

Alvorens deze procedure uit te voeren, is het van essentieel belang dat de technicus vertrouwd geraakt is met de apparatuur en alle onderdelen waarvan.

Het wordt als een goede praktijk beschouwd om alle koelmiddelen op veilige wijze terug te winnen.

Alvorens deze handeling uit te voeren,要去en een oliemonster en een koelmiddelmonster genomen worden, voor als het nodig is eerst een analyse uit te voeren voordat een teruggewonnen koelmiddel opnieuw worden gebruikt. Het is van essentieel belang dat de elektrische energia beschikkaar is voordat met deze procedure begonnen worden.

a) Raak vertrouwd met de apparatuur en met de werkig ervan.
b) Breng de elektrische isolatie van het system tot stand.
c) Controller voordat deze procedure uitgevoerd worden, of:

• De mechanische uitrusting voor de verplaatsing beschikbaar is, indien nodig, om de cilinders van het koelmiddel te verplaatsen;
• Alle veiligheidsvoorzieningen beschikbaar zich en correct gebrukt worden;
• Het terugwinningsproces alsijd door een competent person gecontroler wordt;
• De uitrusting die voor de terugwinning gebruikt worden, en de cilinders, conform de toepasselijkke standarde zich.

d) Leeg het koelsystem, indien möglichk.
e) Als geen situation van vacuum verkreten kan worden, gebruik dan een collector zodate het koelmiddel uit de diverse delen van het system verwijderd kan worden.
f) Controller of de cilinder op de weegschalen geplaatst is voordat deterugwinning worden uitgevoerd.
g) Start de terugwinningsmachine en handel conform de instructies van de fabrikant.
h) Overbelast de cilinders nicht. (Niet meer dan 80% van het vulv volume van de vloeistof).
i) Overschrijd nicht de maximum werkdruk van de cilinder, ook Nietijdelijk.

NL-14

j) Wanner de cilinders correct bevuld zijn en het proces voltooid is, controllerer dan of de cilinders en de uitrusting onmiddelijk van deplaats van installment verwijderd worden en of alle isolatiekleppen ervan gesloten�.
k) Het teruggewonnen koelmiddel mag Niet in een ander koelsystem geladen worden, tenzij dit gereinigd en gecontroleerd is.

31. ETIKETTERING

De uitrusting要去 geetiketteerd zijn met de aanduiding dat hij buiten Dienst gesteld is en het koelmiddel verwijderd is. Breng de datum en uw handtekening op het etiket aan. Controller of er etiketten op de uitrusting aanwezig় die aangeven dat de uitrusting een ontvlambaar koelmiddel bevat.

32. TERUGWINNING

Wanner koelmiddel uit een system verwijderd wordt, of dit nu voor onderhoud of voor de buitendienststellung is, is het een goede zaak om alle koelmiddelen op veilige wijze te verwijderen.

Bij de overdracht van het koelmiddel maar de cilinders要去 gecontroleerd worden of alleen cilinders gezruikt worden die geschikt zich voor de terugwinning van het koelmiddel.

Controller of het correcte aantal cilinders beschikbaar is om de volledige vulling van het system in op te slaan.

Alle te gebruiken cilinders zijn ontworpen voor het teruggewonnen koelmiddel en waarvoort geëtiketteerd (of wel speciale cilinders voor de terugwinning van koelmiddel).

De cilinders要去en uitgerust zijn met een drukafvoerklep en bijbehorende perfect werkende afluitkleppen.

De lege terugwinningscilinders worden luchtledig gemaatk en indien möglich gekoeld worden voordat de terugwinning plaatsvindt. De uitrusting voor de terugwinning要去 perfect werkzaam zich en een set met instructies voor de terugwinning bevatten, die binnen handbereik is en geschikt is voor de terugwinning van ontvlambare koelmiddelen. Bovendien要去 een groep gekalibreerde weegschalen beschikbaar en perfect werkzaam zich.

De leidingen要去en voorzien zijn van hermetisch gesloten aansluitingen met aflsluiting in perfecte staat.

Voordat de terugwinningsmachine gebruikt worden, moet gecontroleerd worden of\ deze in goede staat van werking verkeert, of correct onderhoud erop uitgevoerd is\ en of ieder elektrisch onderdeel ervan verzegeld is, om ontsteking te voorkomen\ in geval koelmiddel vrijkomt.

Raadpleeg de fabrikant in geval van twijfel.

Het teruggewonnen koelmiddel moet teruggegeven worden aan de leverancier, in de correcte cilinder en met de bijbehorende Nota voor Overbrenging van Afval.

Meng geen koelmiddelen in de terugwinningseenheden en met name in de cilinders.

Als de compressoren, of de oliën van de compressoren, verwijderd moeten worden, controlleren dan of ze geleegd zijn tot een aanvaardhaar niveau om er zeker van teijken dat het ontvlambare koelmiddel Niet in het smeermiddel anschterblijft.

Het ledigingsproces要去itgevoerd worden voordat de compressor maar de leveranciers teruggebracht worden.

Gebruik alleen elektrische verwarmingssystemen op het hoofddeel van de compressor, om dit proces te versnellen.

Verwijder de olie uit een systemd op veilige wijze.

Het apparaat is apart verpakt in een kartonnen verpakking.

De verpakking kan met de hand vervoerd worden door twee werknemers of op een transporttruck geladen worden.

Sla de verpakking apart op, nied stapelen.

1. Buigzame leiding voor luchtafvoer (werkwijze koeling en automatisch)
2. Aansluiting buigzame leiding zijde machine
3. Aansluiting voor buigzame leiding voor instal-. latie vaste / Slider
4. Slider voor installmentie op schuifraam / rolluik
5. Aansluiting voor Slider / venster

6. Flens voor vaste installment

7. Condensafvoerleiding (modaliteit alleen ontvochtiging)

8. Isolatie voor installmentie Slider
9. Isolatie voor installmentie Slider
10. Pluggen voor flens vaste installation
11. Afstandsbediening
12. Handleiding

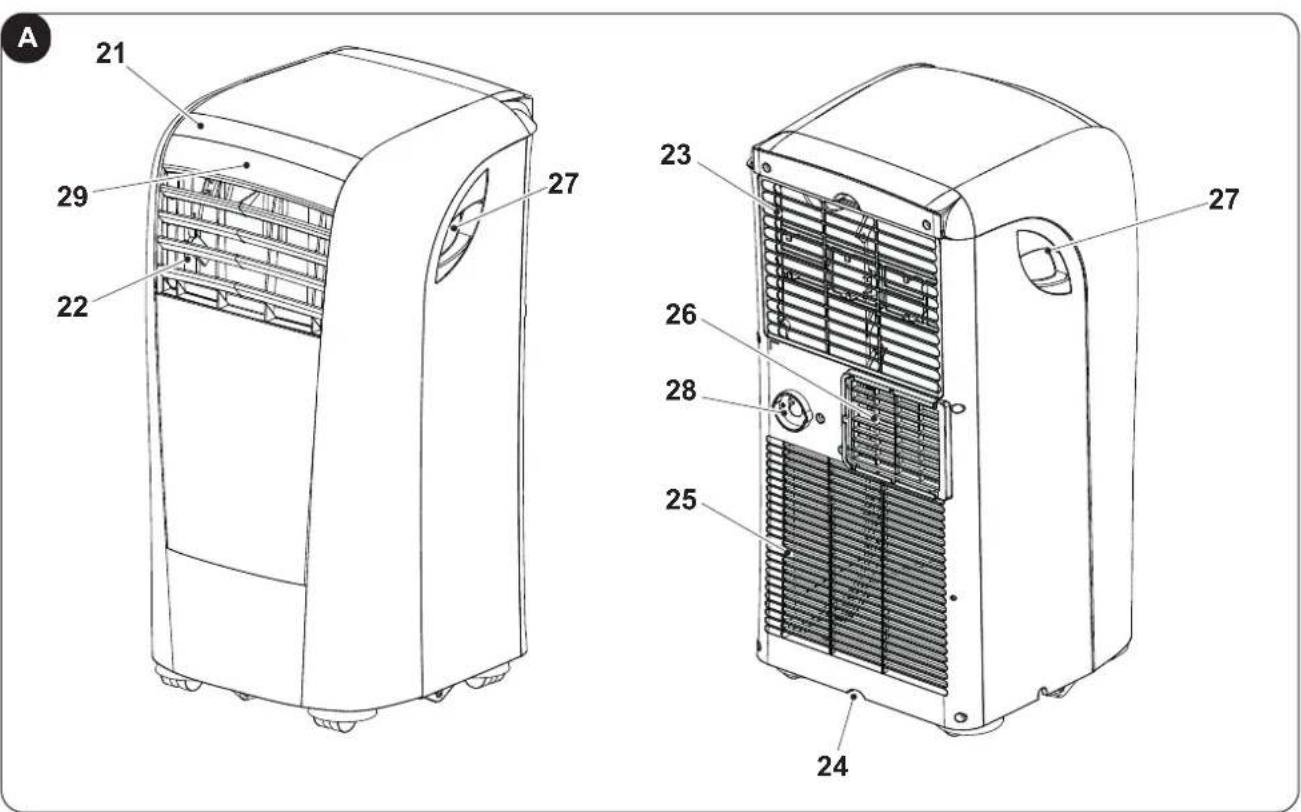

1.2 - IDENTIFICATIE VAN DE VOORNAAMSTE ONDERDELEN (Afb.A)

1. Bedieningspaneel
2. Rooster luchtuitlaat
3. Luchtfilter met rooster
4. Dop voor het aftappen van het condenswater (in geval van transport, onderhoud of buitensporige waterverzameling)

5. Luchtinlaat

6. Luchtuitlaat

7. Verplaatsingshandgreep
8. Dop voor condensafvoer (werkwijze alleen ontvochtiging)
9. IR-ontvanger afstandsbediening

NL-16

2-INSTALLATIE

2.1 - TRANSPORT VAN DE AIRCONDITIONER

• Het transport en de verplaatsing van het apparaat moet in de verticale stand plaatsvinden.

Als de airconditioner ligngend verplaatst worden dan要去 u minimaal een uur wachten voordat u de airconditioner in werking kunt stellen.

• Alvorens het apparaat te verplaatsen of te vervoeren, moet het condenswater volledig afgevoerd worden, zoals beschreiben worden in paragraaf 4.2.a

WAARSCHUWING

sport van de airconditioner op kwetsbare vloeren (bv. houten vloeren):

Voer het condenswater volledig af.
- Letijdens de verplaatsing van de airconditioner bijzonder goed op.ovat de wielen sporen op de vloer kuren awhilen. Ofschoon het onbuigzame zwenkwielen betreft, kuren deze beschadigd raken door het gebruik of vuil worden.

Er worden aanbevolen te controlleren of de wielen schoon zich en vrij{kunnen draaien.

De veronachtzaming van het volgende kan het apparaat schade berokkenen.

a. Installeer de klimaatregelaar op vlakke, stabiele oppervlakken en op de vloer.
b. Sluit de klimaatregelaar alleen aan op stopcontacten die van een aarding voorzien zijn.
c. Controleer of gordijnen of andere voorwerpen de luchtaanzuigfilters Niet afsluiten (Afb.7).
d. Controller of tussen de klimaatregelaar en aangrenzende wanden een minimum afstand van 30~cm gehandhaafd blijft (Afb.1).
e. Bij het in gebruik nemen van het apparaat要去 algijd opgelet worden of er geen obstakels zichn voor de aanzuiging en de uitlaat van de lucht.
f. De airconditioner mag Niet in vertrekken gebruikt worden die als wasruimte dienen.
g. Installee de airconditioner uitsluitend in droge vertrekken.
h. De airconditioner要去 nicht worden geactiveerd in de aanwezigheid van gevaarlijke materialen, dampen of vloeistoffen worden gebracht
i. Reinig de luchtfilters minstens eén keer per week.

2.3 - MOBIELE INSTALLATIE

De airconditioner moet in een geschikte ruimte geinstalleerd worden.

Er wordt aanbevolen zonlicht te beperken door middel van rolluiken, gordijnen, zonweringen, en om deuren en ramen gesloten te honden.

a. Zet de airconditioner voor een raam of voor een terras-/balkondeur.
b. Breng het eindhoven aan de machinezijde (2) in positie op de buigzame leiding (1) zoals Afb.8 toont.
c. Breng het eindhoven (3) in positie op de andere zijde van de buigzame leiding (1) (Afb.8).
d. Steek het eindhoven aan de machinezijde (2) in de opening van de luchtuitlaat van het apparaat (26), zoals afbeelding 9 toont.
e. Breng het eindstuk (3) in positie op een wijze dat de lucht waar buiten afgevoerd worden (Afb.10)

f. Als men over een (vertical of horizontal) schuifraam beschikt, of over een rolluik, dan is het möglichk de bijgeleverde "SLIDER KIT" (4) te gebruiken die een efficiente installmentie möglichk maakt.

Ga voor de installation met SLIDER KIT te werk zoals de afbeeldingen 11 en 12 tonen.

g. Breng de kleefpakking (8) (Afb.12) aan
h. Breng de "SLIDER KIT" (4) in positie en pas hem aan (Afb.12)
i. Breng de buigzame leiding (1) in positie en breng de pakking (9) aan (Afb.12)

Rol de slang alleen zover als nodig is uit zodate de luchtgeleider klem tussen de openslaande gedeelten van het kozijn blijft zitten.

2.4 - VASTE INSTALLATIE

De airconditioner kan ook met gaten vast aan het raam of aan de muur geinstalleerd worden.

De luchtstroom mag nicht belemmerd worden door beschermende roosters e.d.

Eventuele beschermende roosters e.d.要去en een totale doorsnede voor de luchtdoorlaat hebben die nicht minder mag+zijn dan 140~cm^2

a. Breng het eindhoven aan de machinezijde (2) in positie op de buigzame leiding (1), zoals Afb.8 toont.
b. Boor een gat in het glas of in de wand, met een diameter van 127 mm, op een hoogte van de vloer tussen 300 en 1200 mm (Afb.13).
c. Breng het eindhoven (6) in positie in het gat van de wand en markeer de boorpunten (Afb.14-a, 14-b).
d. Verwijder het eindhoven (6) en boor de gaten van 6 mm (Afb.14-c, 14-d).
e. Steek de bijgeleverde pluggen (10) in de gaten (Afb.14-e).
f. Breng het eindhoven (6) in positie in het gat van de wand en zet het vast met de bijgeleverde schroeven (10) (Afb.14-f, 14-g).
g. Steek het eindhoven aan de machinezijde (2) in de opening van de luchtuitlaat van het apparaat (26), zoals afbeelding 9 toont.
h. Sluit het andere uiteinde van de buigzame leiding (1) aan op het eindhoven (6) (Afb.14-i).

i. Sluit de dop (6a) wonneer het apparaat Niet in werkig is (Afb.14-h).

2.5 - ELEKTRISCHE AANSLUITING

Het apparaat wordt geleverd met een voedingskabel met stekker.

Voor het aansluiten van de airconditioner, ervoor zorgen dat:

• De waarden van de spanning en_freqentie aan de specificaties van de machinegegevens voeldoen.
• De kracht bijn met een efficiente aarding is uitgerust en de juiste afmetingen voor de maximale absorptie van de airconditioner heeft.

NL-18

• Het apparaat voeding network moet worden voorzien in een passendeeerpolige inrichting volgens de nationale installmentievoerschriften.
• De apparatuur uitsluitend door een socket worden gevoed dat compatibel met de meegeleverde stekker is.

WAARSCHUWING

ventuele verranging van de voedingskabel mag alleen worden uitgevoerd door Olimpia Splendid technische Dienst of door personeel met gelijkaardige kwalificatie.

2.6 - DRAINAGE

Al naargelang de gebruikswijzen van het apparaat is het nodig de condensafvoerleiding aan te sluiten.

2.6.a - Gebruik als ontvochtiger

Voor het correcte gebruik van het apparaat moet als volgt gehandeld worden (afbeeldingen 15 en 16): a. Verwijder de dop (28).
b. Plaats de bijgeleverde leiding (7) op de aansluiting.

Controller of het uiteinde van de afvoerleiding (7) in positie gebracht is op het afvoerputje of in een recipient.

De werkwijzen van de conditioner kuren zowel met de afstandsbediening als op het bedieningspaneel op de conditioner geseleed worden.

De ontvangst van de geselecteerde functie worden bevestigd door een "pieptoon" van de zoemer.

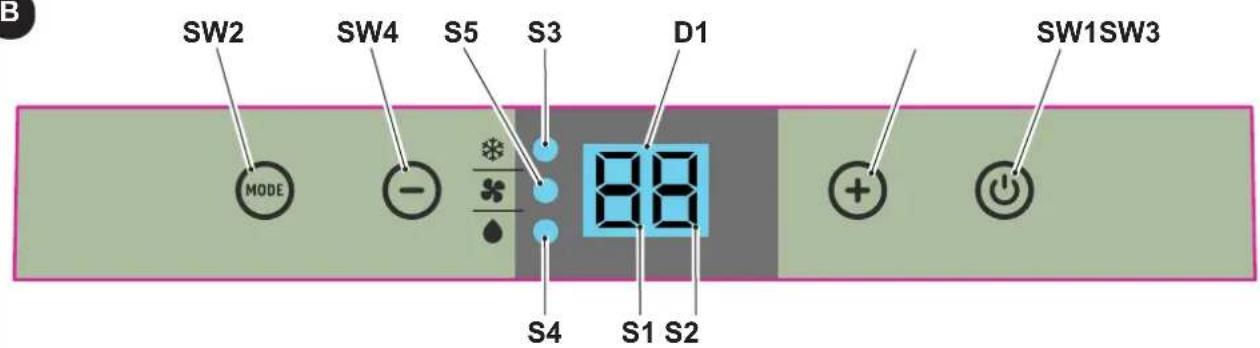

3.1 - SYMBOLEN EN TOETSEN BEDIERINGSPANEEL (Afb.B)

• SW1: Werking / Stand-by;
• SW2: Selectie werkwijze

koeling
=>automatisch
=> allevenventilator
=> ontvochtiging =>
= > koeling

• SW3: Verhoging temperatuur/vertraging;
• SW4: Verlaging temperatuur/vertraging;
  S1: Werkwijze stand-by.
  D1:Tset/Timer
  S2: Werkwijze timer;
  S3: Werkwijze koeling;
  S4: Werkwijze ontvochtiging;
  S5: Werkwijze ventilatie;

NL-19

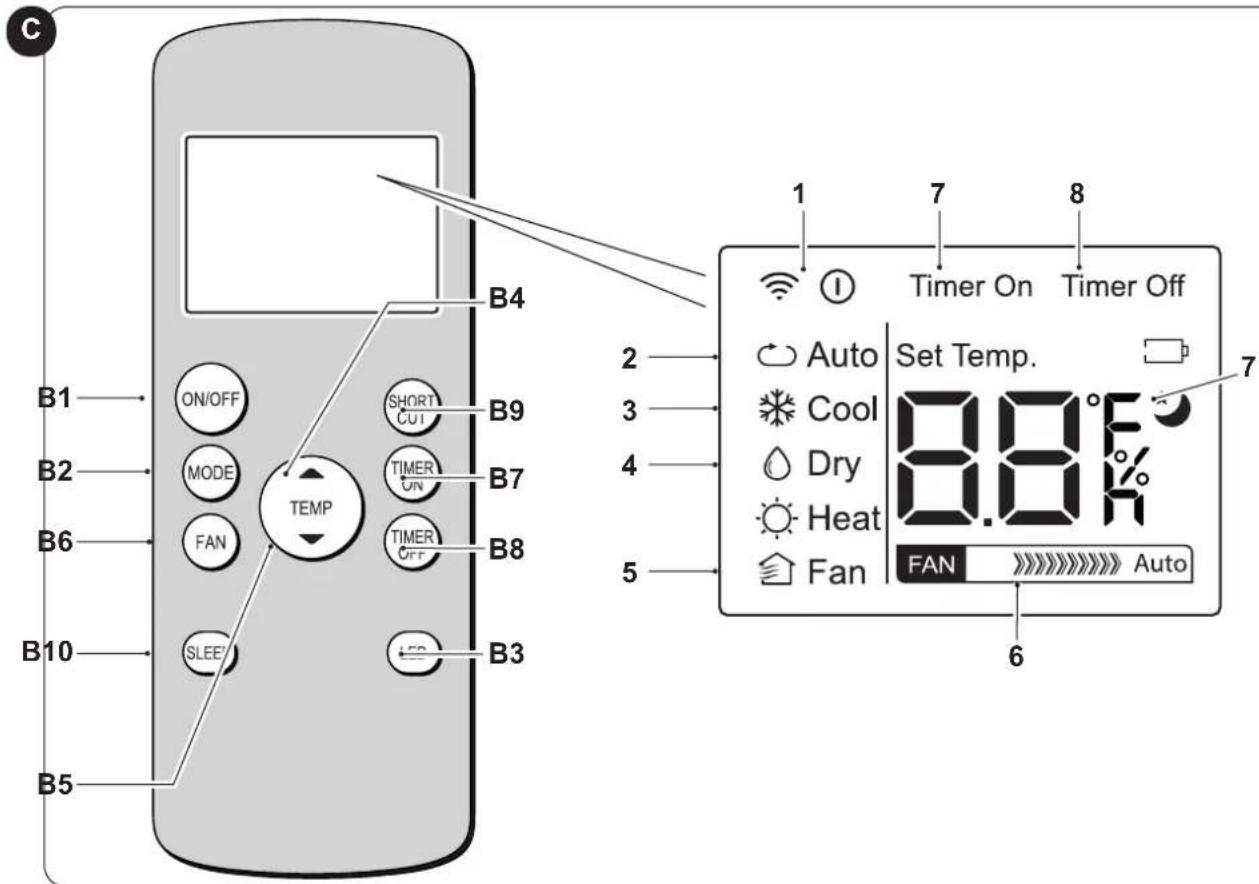

3.2 - TOETSEN AFSTANDSBEDIERING (Afb.C)

B1: Operation (symbol 1 aan) / stand-by
B2: bedrijfsmodus

Automatisch (symbol 2 aan) =>

=> Koelen (symbool 3 aam) =>
=> ontvochtiging (symbool 4 aan) =>
=> alleenventilator（symbol05aan）

B3: Schakel/het display op het bedieningspaneel van het apparaat uitschakelen
B4: Temperatuur stijging
B5: Verlaging van de temperatuur

B6: Ventilatorsnelheid selectie. nelheid max

AUTO

=>snelheidmin >

=>snelheid max ...

B7: Installing van de geplande start van de eenheed
B8: instelling van het geplande sluiten van deeenheed
B9: Shortcut
B10: Activeer de slaapstand (symbool 7 aan)

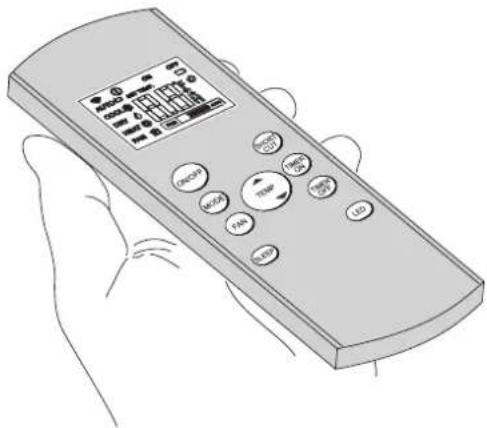

3.3 - GEBRUK VAN DE AFSTANDSBEDIENING

De afstandsbediening die bij de klimaatregelaar geleverd is, is een instrument dat u in staat stelt het apparaat op een zo comfortabel möglichke manier te gebruiken.

Dit instrument moet met zorg gehanteerd worden, met name:

Maak het Niet nat (niet met water reinigen of aan de weersomstandigheden blootgesteld lately).
- Niet op de grond laten vallen of er hard gegen stoten.
- Bootstelling aan direct zonlicht vermijden.

• De afstandsbediening werkt met infrarood technologie.
  Tijdens het gebruik mogen geen obstakels tussen de afstandsbediening en de klimaatregelaar aanwezig zich.
• Indien andere apparaten met een afstandsbediening in de ruimte gebruikt worden (TV, stereo, enz...) zonden storingen können ontstaan.
• Elektronische of fluorescente lampen kuren de zendingen tussen afstandsbediening en klimaatregelaar storen.
• Verwijder de batterijen indien de afstandsbediening langeijd Niet gebruikt worden.

3.3.a - Plaatsing van de batterijen

De batterijen voor de stroom makee deel uit van de levering.

Om de batterijen correct teplaatsen:

a. Verwijder het deurtje van het batterijvak (afb. 17).
b. Steek er de batterijen in (afb. 17).

Neem de positie van de polen strikt in acht, deutsche staan aangeduid op de bodem van hetvak.

c. Sluit opniew het deurte (afb. 18).

3.3.b - Vervanging van de batterijen

De batterijen要去en verrangen worden wanner de icoon op het display weergegeven worden.

Gebruik altijdijkebatterijen.

Als oude batterijen worden gebruikt of batterijen van een ander type kan dit een slechte werking van de afstandbediening veroorzaken.

• Voor de afstandsbediening� twee droge alkalinebatterijen vereist van 1,5V (AAA.) (Afb.17).

Zijn de batterijen eenmaal op dan要去en beiden verrangen worden en voor vuilverwerking maar de speciale verzamelpunten gebracht worden, zoals geregeld worden door deplaatselijke wetgeving

• Als u de afstandsbediening enkele weken ofeer Niet gebruikt, de batterijen verwijderen.

Batterijlekken konnen de afstandsbediening beschadigen.

De batterijen nicht laden of demonteren. De batterijen nicht in het vuur werpen. Unnen branden of ontploffen.

Als de vloeistof van de batterijen op de huid of kleding terechtkomt, zorgvuldig wassen met zuiver water. De afstandsbediening Niet gebruiken met batterijen die reeds lekten. De chemische producten aanwezig in de batterijen konnen brandwonden of andere risico's voor de gezondheid met zich meebrengen.

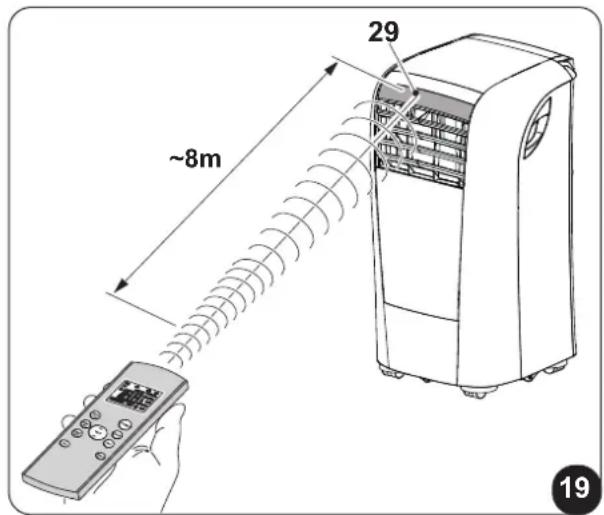

3.3.c - Positie van de afstandsbediening

• Houd de afstandsbediening in een positie waarin het signaal de ontvanger (29) van het apparaat kan bereiken (maximum afstand circa 8 meter - met geladen batterijen) (Afb.19).

Door de aanwezigheid van obstakels (meubels, gordijnen, wandenenz.)tussen deafstandsbediening en het apparaat worden het bereik van de afstandsbediening verminderd.

3.4 - GEBRUK VAN HET APPARAAT

Handel als volgt om het apparaat te gebruiken.

Om eventuele beschadiging van de compressor te voorkomen, worden iedere start met 3 minutes vertraagd ten opzichte van de LASTe uitschakeling.

3.4.a - Voorafgaande handelingen

• Breng het apparaat in positie op een stabiel vlak, dat Niet hellend is, op minstens 30~cm van de muur of van ieder ander object, om de correcte luchtcirculatie te garanderen. Plaats het op een oppervlak dat bestand gegen water is omdat eventueel maar buiten lekkend water de meubels of de vloer schade kan berokkenen.

• Plaats het apparaat Nietrechtstreeks op tapijten, handdoeken, dekens of andere absorberende oppervlakken.

• Steek de stekker in het stopcontact; het apparaat LAST een "pieptoon" horen en op het display worden de icoon (1) en de omgevingstemperatuur in ^ C weergegeven.

Voordat het apparaat elektrisch aangesloten worden, moet gecontrolerd worden of de gegevens die op hetplaatje staan overeenkomen met die van het elektrische distributienet.

NL-22

OLIMPIA SPLENDID

3.4.b - Inschakeling/uitschakeling apparatus

a. Het apparaat kan voor korte tijde ingeschakeld of uitgeschakeld worden door op de afstandsbediening op B1 of op het contropaneel op SW1 te drukken (voer een langdurige stilstand要去 het apparaat gedeactiveerd worden door de stekker uit het stopcontact te trekken).
b. De bijbehorende LED L2 gaat branden om aan te given dat het apparaat uitgeschakeld is.
c. Druk in deze situation opnieuw op de afstandsbediening op B1 (of op het contropaneel op SW1) om de eeder geselecteerde functies opnieuw in te stellen.

Wanner het apparaat uitgeschakeld is worden alle timers geset.

a. Door deze werkwijze te gebruiken, za het apparaat geen enkele efect hebben, noch op de temperatuur noch op de luchtvochtigheid in het vertrek, maar de lucht alleen in circulatie honden.
b. Deze modaliteit kan geselecteerd worden door op B2 of SW2 te drukken tot het symbool van alleen ventilator (op zowel de afstandsbediening als op het display van het bedieningspaneel geactiveerd worden.
c. In deze werkmodaliteit is de interne ventilator alkijd ingeschakeld en is het möglichk op ieder gewenst moment de gewenste snelheid van de ventilator te selecteren (alleen met de afstandsbediening) door op de waarvoord bestemde toets B6 te drukken (symbool 6 op de afstandsbediening geactiveerd).

3.6 - WERKWIJZE KOELING (COOL)

a. In deze werkwijze za het apparaat het vertrek ontvochtigen en koelen.

Deze modaliteit kan geseleed worden door op B2 of SW2 te drukken tot het symbol van alleen koeling

op zowel de afstandsbediening als op het display van het bedieningspaneel geactiveerd worden.

b. De interne ventilator is alkijd ingeschakeld op de automatische snelheid of op de (alleen met de afstandsbediening) geselecteerde snelheid.
c. Het set point van de temperatuur (Tset) kan ingesteld worden tussen 17^ en 30^ (van 61 F tot 86 F
indien aanwezig) met variaties van 1^ dankzij B4/B5 of SW3/SW4, en de bijbehorende Waarde verschijnt
zowel op de afstandsbediening als op hetplaatselijke display.
d. (Maximaal) drie minuten na de activering van deze werkwijze gaat de compressor van start en begint het

3.7 - WERKWIJZE ONTVOCHTIGING (DRY)

a. Deze modaliteit kan geselecteerd worden door op B2 of SW2 te drukken tot het symbool van alleen ontvochtig (op zowel de afstandsbediening als op het display van het bedieningspaneel geactiveerd wordt.
b. Deze modaliteit lijkt op de koelmodaliteit met uitzondering van:

selectie能力和 ventilator nicht actief (Ingestelde temperatuur) is gewiek aan "Tamb" (Omgevingstemperatuur) ingesteld.

c. Tijdens de werkung met alleen ontvochtiging kan de apparatuur werken als alleen de condensafvoerleiding aangesloten is (12) en zonder de luchtafvoerleiding.

a. Deze modaliteit kan geselecteerd worden door op B2 of SW2 te drukken tot het symbol automatisch (AUTO) op de afstandsbediening geactiveerd worden en verschijnt.
b. In度过 werkwijze worden de functies KOELING en VENTILATOR automatisch geselecterd al naargelang de omgevingstemperatuur die continu gecontrolerd worden zodate in het vertrek in kwestie een optimal comfort bereikt worden.

3.9 - NACHTWERKING

a. Deze modus kan alleen worden gekozen uit de afstandsbediening (B11 drukken) en kan alleen worden gebruikt in combinatie met koel- en automatische modus.
b. Wanner deze werkwijze ingeschakeld is, worden de interne ventilator op de minimumsnelheid geforceerd en wordt de ingestelde omgevingstemperatuur automatisch na 1/2 uur met 1^ verhoogd en na 1/2 uur met nog een graad (vanaf de activering van de functie en de waaruit volgende wiziqing van de ingestelde temperatuur).
c. Na 7 urz zal de begintemperatuur automatisch opnieuw ingesteld worden.
d. Wanner de ingestelde temperatuur door de afstandsbediening gewijzigd worden, wanner de apparatuur op stand-by gezet worden, of wanner de elektrische energia afgesloten is, worden de nachtwerking uitgeschakeld.
e. Om de functie te deactiveren dient men opnieuw op de toets B11 te drukken.

3.10 -WERKWIJZE TIMER

a. Deze werkwijze maakt het möglich de inschakeling of de uitschakeling van het apparaat te programmeren.
b. De vertragingsstijd kan ingesteld worden met de afstandsbediening.

3.10.a Geprogrammeerde inschakeling

Dient men de werkwijze, de gewenste temperatuur en de ventilationsnelheid te selecteren waarmee de unit op het moment van geprogrammeerde inschakeling geactiveerd zal worden.

a. Door op B7 te drukken, kan de gewenste vertraging (van 0,5 tot 24 uur) ingesteld worden waarna de unit ingeschakeld worden (vertrekkende vanaf de bevestiging van de timer).
De instelwerking van de timer stopt automatisch, indien geen enkele toets binnen 5 seconden gedrukt worden.
b. Is de ingestelde tijd eenmaal verstreken dan za de unit van start gaan met de alotst geseleerde instellenen.
c. Om de vertraagde inschakeling te annuleren, druk dan opnieuw op de knop B7 tot de waarde op 0 ingesteld worden.
d. Wanner de timer actief is, wordt het symbool S2 op de machine en het symbool 7 op de afstandsbediening ge- activeerd.

3.10.b Geprogrammeerde uitschakeling

a. Terwijl de unit in ongeacht welke werkwijze staat, op B8 drukken om de gewenste vertraging (van 0,5 tot 24aar) in te stellen waarna de unit uitgeschakeld worden (vertrekkende vanaf de bevestiging van de timer). Alle volgende inarepen op toets B8 zullen de vertraging met 1aar doein toenemen.
b. De instelwerking van de timer stopt automatisch, indien geen enkele toets binnen 5 seconden gedrukt worden.

NL-24

Is de ingesteldeijd eenmaal verstreken, dan za de unit uitgeschakeld worden.

c. Om de vertraagde uitschakeling te annuleren, druk dan opnieuw op de knop B8 tot de waarde op 0 ingesteld worden.
d. Wanner de timer actief is, wordt het symbol S2 op de machine en het symbol 8 op de afstandsbedieening geactiveerd.

3.11 - INSTELLING MEETEENHEID VAN DE TEMPERATUUR

Door 3 seconden gewelijktidig op de knoppen SW3 SW4 te drukken, kan de meeteenheid van de temperatuur die op het display van de machine aangeduid worden van CELSIUS (°C) in FAHRENHEIT (F) veranderd worden en omgekeerd.

3.12 -AUTORESTART

In geval van onderbreking van de elektrische voeding bewaart de apparatuur de LASTe werkwijze en zal, nadat de elektrische voeding wee ingeschakeld is, opnieuw van start gaan met de voorgaande instellenen.

4 - ONDERHOUD EN REINIGING

Alvorens tot ongeacht welke onderhoudsingreep en reiniging over te gaan, moet.altijd gecontrolererd worden of de voedingsstekker uit het stopcontact van de installment getrokken is.

Raak de metalen delen van het apparaat Niet aan wanner het filter weggenomen worden.

Risico op letsels door de scherpe metalen randen.

Gebruik geen water om de interne delen van de airco te reinigen.
Footstelling aan water kan de isolatie beschadigen waardoor risico voor elektrische schokken opttreedt.

4.1 - REINIGING

4.1.a - Reiniging van het apparaat en van de afstandsbediening

a. Gebruik een droge doeok om het apparaat en de afstandsbediening te reinigen.
b. Als het apparaat zeer vuil is kut u voor de reiniging een met koud water bevochtigde doek gebruiken.

Gebruik geen antistatische of chemisch behandelde doek om het apparaat te reinigen.

Gebruik geen benzine, oplosmiddelen, polijstpasta of soortgelijke middelen. producten können de pvc oppervlakken verrormen of breuken veroorzaken.

NL-25

4.1.b - Reiniging van het aanzuigfilter

Om een doeltreffende filtering van de binnenlucht en een goede wer king van uw airconditioner te waarborgen is het absolutoodNZakelijk om de luchtfilters regelmatig te reinigen (Afb.20).

De signalering van deoodzaak van deze belangrjke onderhoudsingreep worden gegeven na het verstijken van een passendeijd van werking, door de inschakeling van de alarmcode Fi op het display van het bedieningsspaneel.

a. Schakel de airconditioner uit en trek cervolgens de filters uit de airconditioner, zoals afbeelding 20 toont.
b. Het filter moet gewassen worden met een straal water die in de tegenovergestelde richting als de richting waarin het stof zich ophoopt gericht要去en.
c. In geval van vuil dat bijzonder moeilijk te verwijderen is (zoals vet of ander soorten aanslag) moet het filter eerst in sop van water en een neutraal reinigingsmiddel gedompeld worden.
d. Alvorens het filter werktering teplaaten is het verstandig om het filter uit te schudden om het water dat zichijdens het wassen erin opgehoopt heeft te verwijderen.

Als het filter (23) beschadigd is, verrang het dan.

e. Controller of het filter (23) volledig droog is.
f. Plaats het filter (23) correct terug in zich zitting.
g. Zuig eventuele pluizen op van het filter (Afb. 21).

Gebruik het apparaat zich zonder het filter (23).

4.1.c - WENKEN VOOR DE ENERGIEBESPARING

Vervolgens enkele tips om het verbruik te beperken:

• Houd de filters altijd proper (zie hoofdstuk onderhoud en reiniging).
  Houd de deuren en de vensters van de kamers gesloten waar de airco werkt.
• Vermijd dat zonlicht de kamer binnendringt (wij adviseren het gebruik van gordijnen, blinden of rolluiken).
• Verstop Niet de (inkomende en uitgaande) luchtstroom van het apparaat; naast het feit dat dan geen optimaal rendement verzregen worden, compromitteert het ook de correcte werkung van het apparaat en is het möglichk dat onherstelbare defecten optreden.

4.2 - ONDERHOUD

Als voorzien worden dat het apparaat langeijd Niet gebruikt worden, handel dan als volgt:

a. Activeer enkele uren de werkwijze alleen ventilator (circa 1÷2aar) om de binnenkant van het apparaat te drogen.
b. Stop de airco en sluit de voeding af.
c. Reinig de luchtfilters.
d. Voer het condenswater volledig af.
e. Verwijder de batterijen uit de afstandsbediening.

Controles alvorens de airco wee in werking te stellen:

a. Na een lange periode inactiviteit van de airconditioner de filters reinigen.
b. Controller of de uitgang of ingang van de lucht Niet is verstopt (vooral na een lange periode van inactiviteit van de airconditioner).

4.2.a - Afvoer condenswater

Wanner het condenswater dat in de onderste tray aanwezig is het van tevoren bepaalde peel bereikt, laat

het apparaat keer een pieptoon horen.

In dit geval:

a. Trek de stekker uit het stopcontact.
b. Verplaats het apparaat voorzichtig maar een positie die geschikt is om het water af te voeren.
c. Verwijder de afvoerdop (24) en het rubber dopje (24a) (Afb.22).

Controller of de afvoerdop (24) correct vastgeschroefd is om te voorkomen dat water lekt.

d. Laat al het water maar buiten komen.
e. Plaat het rubber dopje (24a) terug en schroef de afvoerdop (24) vast (Afb.23).
f. Steek de stekker in het stopcontact.

Als de fouth herhaald worden, neem dan contact op met een Assistentiecentrum.

4.2.b - Foutcodes

Tijdens de werkung van het apparaat hunnen storingen weergegeven worden die de werkung stoppen. In die gevallen worden foutcodes op het bedieningspaneel weergegeven.

P1 Onderste tray vol.
F1 Reiniging filter.
·E1 ·E2 ·E3 ·E4

In deze gevalen:

a. sluit het apparaat elektrisch af
b. wacht enkele Minutes
c. steek de stekker in het stopcontact
d. herstart het apparaat.

Als het ongemak aanhoudt en de foutcode Niet uitgeschakeld worden, sluit het apparaat dan elektrisch af enwentu tot een Assistentiecentrum.

Raadpleeg voor de technische gegevens het gegevensplaatje dat op het product aangebracht is (Afb.2).

·Afmetingen (LxHxD) 345 x 703 x 35 mm
·Gewicht (zonder verpakking) 24 Kg
·Maximum bedrijfstemperaturen bij koeling	DB 35°C - WB 24°C * / DB 43°C - WB 32°C **
·Minimum bedrijfstemperaturen bij koeling	17°C * / 16°C **
*Interne omgevingstemp. **Externe omgevingstemp.

NL-27

6 - ONGEMAKKEN EN MOGELIJKE OPLOSINGEN

SLECHTE WORKING · De airconditioner doet het nicht.	OORZAAK · Er is geen stroom. · De stekker zich Niet in het stopcontact. · De timer is ingeschakeld.	WAT TE DOES? · Wacht even. · Doe de stekker in het stopcontact. · Schakel de timer uit.
· De airconditioner doet het alleen gedurende korteijd.	· De ingestelde temperatuur is te dicht bij de omgevingstemperatuur. · De aanzuiging van de buitenlucht worden belemmerd.	· Verlaag de ingestelde temperatuur. · Verwijder de obstakels. · Neem contact op met de Servicedienst.
· De airconditioner doet het maar koelt het vertrek Niet.	· Er staat een raam open. · In de kamer is een andere warmtebron in werkung (een brandier, een lamp e.d.) of er+zijn heel mensen. · De ingestelde temperatuur is te hoog. · De capacititeit van de airconditioner is nied geschikt met het oog op de omstan-dighe- den of de grootte van het vertrek.	· Doe het raam zich. · Schakel de warmtebron uit. · Verlaag de ingestelde temperatuur.
· Tijdens het verplaatsen van de airconditioner komt er water uit.	· De airconditioner is schuin gehonden of op+zijn Kant gelegd.	· Voordat u de airconditioner gaat ver-plaatsen要去 u het water dat erin zit eruit lately lopen door de dop eraf te draaien (afb. 2 refereentie 4).
· De klimaatregelaar gaat uit. Noch de be-dieningsorganen van de afstandsbedie- ning noch die van het bedieningsspaneel reageren en op het bedieningsspaneel verschijnt het knipperende alarmsignal "E1"		· Haal de stekker uit het stopcontact · Bel het Assistentiecentrum
· De klimaatregelaar gaat uit. Noch de be-dieningsorganen van de afstandsbedie- ning noch die van het bedieningsspaneel reageren en op het bedieningsspaneel verschijnt het knipperende alarmsignal "E2".		· Haal de stekker uit het stopcontact · Bel het Assistentiecentrum
· De klimaatregelaar gaat uit. Noch de be-dieningsorganen van de afstandsbedie- ning noch die van het bedieningsspaneel reageren en op het bedieningsspaneel verschijnt het knipperende alarmsignal "E4".		· Haal de stekker uit het stopcontact · Bel het Assistentiecentrum
· De klimaatregelaar gaat uit. Noch de be-dieningsorganen van de afstandsbedie- ning noch die van het bedieningsspaneel reageren en op het bedieningsspaneel verschijnt het knipperende alarmsignal "P1".	· Oermatige openhoping van water bin-nenin de klimaatregelaar	· Haal de stekker uit het stopcontact · Voer het aanwezig water af door de dop weg te nemen (afb. 2 refereentie 4). Indien dit alarm te vaak optreedt, diendent men het Assistentiecentrum te bellen.
· In de modaliteit koeling, nacht of auto-matisch kan de minimumsnelheid nicht geseleeteerd worden.	· De omgevingstemperatuur is te laag	· Het gedrag van de klimaatregelaar is normaal.

Probeer nicht het apparaat zich te repareren.

Als de storing Niet is opgelost, neem dan contact op met deplaatselijke verkoper of het dichtst bijgelegen service center. Verstrek gedetailleerde informatie over de storing en het model van het apparaat.

NL-28
